一种铪铁锰三掺铌酸锂晶体及其制备方法,其组成为LiaNbbO3 : Fec : Mnd : Hfe,其中a=0.934360~0.945525,b=1.00000,c=0.00156250~0.003125,d=0.000234700~0.0004694,e=0.0450000~0.0600000,同成分配比[Li]/[Nb]=0.934360~0.945525。其制备方法是取Li2CO3,Nb2O5,Fe2O3,MnO,HfO2,按9.38000∶10.000∶0.0078125∶0.002347∶0.04000,烘干并混合均匀,在1100℃煅烧2小时得到多晶粉料;并将多晶粉料加热熔化,用Czochralski方法沿C轴方向拉脖、放肩、等径、收尾方法生长铪铁锰铌酸锂晶体,其拉速为1~3mm/h,转速为15~30rpm,气液温差20℃,熔体内温度梯度为1.5℃/mm,熔体上方温差为1℃/mm;再将生长好的晶体在1200℃下进行单畴化、退火,抛光、切割,得到用于存储的铪铁锰三掺铌酸锂晶体。本发明解决了三维全息存储器响应时间长和信息挥发性问题,并在提高响应速度的同时也保证了信息在读取过程中不被擦除,具有巨大的市场前景。

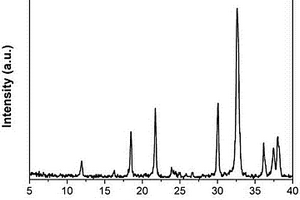

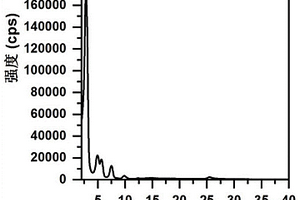

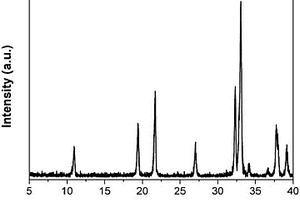

本发明公开了一种层状磷酸钾镁复合锂基润滑脂组合物及其制备方法,该复合锂基润滑脂组合物包括以下重量份数的组分:基础复合锂基润滑脂为85.0‑97.0份,固体润滑添加剂为3.0‑15.0份;其中的固体润滑添加剂为层状磷酸钾镁MgKPO4·H2O。制备方法为:将基础复合锂基润滑脂、层状磷酸钾镁MgKPO4·H2O在室温~300℃下搅拌混合1‑24 h,利用三辊机或高压均质机研磨均化0.5‑3.0 h使之均匀,制得复合锂基润滑脂产品。本发明以层状磷酸钾镁MgKPO4·H2O作为复合锂基润滑脂的固体润滑添加剂,制备方法简便易行,易于实现工业化。
本发明提供一种铝酸镁包覆的富锂锰基正极材料及其制备方法和应用,其特征在于材料内部为富锂锰基正极,外包覆层为铝酸镁。所述的富锂锰基层状正极材料化学式为x Li2MnO3·(1‑x)LiMO2,其中0<x<1,M为Mn、Co、Ni中的至少一种。MgAl2O4的摩尔分数为富锂锰正极的0.5%~2%。与现有的技术相比,本发明能有效抑制富锂锰基正极与电解液之间的副反应,抑制氧的析出和晶体结构的转变,缓解其在循环过程中容量与电压衰减的问题。本发明制备工序简单、易于推广。

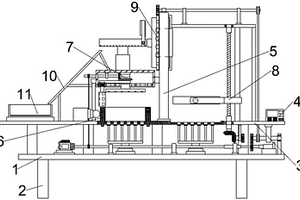

本发明涉及一种锂电池领域,尤其涉及一种锂电池包膜装置。本发明的目的是提供一种锂电池包膜装置。本发明的技术实施方案为:一种锂电池包膜装置,包括有平移推进机构、横向包膜机构、升降传送机构、纵向包膜机构、下料斜板和收集舱等;第一工作机床板下方与支撑底脚柱进行焊接。本发明实现了对多个电池正负极连接而成的电池组的自动化固定横向包膜,在固定包膜过程中对电池组进行精准定位,保证了各个电池处于同一高度,使电池组的尺寸符合标准,自动化切断膜带,并将横向包膜完成的电池组自动升高悬空进行纵向缠绕包膜处理,达到了对多个锂电池组合排列后的电池组的包膜封装的效果。
本发明属于化学合成技术领域,具体涉及一种具有高电导率的锂离子固态电解质的制备方法,将双三氟甲磺酸亚胺锂与四丁基膦双三氟甲磺酸亚胺盐混合得到的锂离子复合电解质装填于共价有机框架COF孔道中,制得所述锂离子固态电解质。本发明不仅解决传统液态锂离子电池溶剂泄漏的安全性问题,同时塑晶分子有趣的相变性质及纳米限域效应能够促进锂离子的快速移动,显著提高了锂离子的电导率,进而解决固态条件下锂离子传导率低下的问题,为后续固态电解质的制备提供了可行的思路。
本发明关于一种改性聚丙烯腈的应用、粘结剂、负极片及锂离子电池,涉及锂电池技术领域。主要采用的技术方案为:本发明提出改性聚丙烯腈在制备锂电池负极粘结剂中的应用,其中,改性聚丙烯腈为聚丙烯腈的水解产物。另外,本发明还提出一种锂离子电池负极粘结剂,其包括50‑95%的改性聚丙烯腈和5‑50%的增稠剂。本发明主要用于提出改性聚丙烯腈在制备锂电池负极粘结剂的新用途,在多种有益官能团的协同作用下,该粘结剂能与活性物质、集流体形成较强的相互作用,且具有较高的粘结强度和优异的机械性能,能够有效缓解负极片在充放电过程中的体积膨胀,提高电池的容量保持率和循环稳定性。另外,本发明提出的粘结剂及其制备具有成本低,工艺简单、环保的优势。

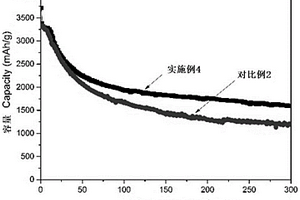

本发明提供的一种导电Janus膜,包括以下原料:多壁碳纳米管0.1~0.6g、浓硫酸溶液10~40ml,浓硝酸溶液5~10ml、去离子水200~500ml、有机硅烷偶联剂2~8ml、阴离子表面活性剂1~3g、聚四氟乙烯0.01~0.06g、氮甲基吡咯烷酮溶液1~3ml、升华硫1~3mg、CS2溶液0.1~0.5ml、异丙醇溶液0.5~1ml;其制备方法包括以下步骤:1)制备氧化多壁碳纳米管、2)制备铵化碳纳米管、3)制备阴离子碳纳米管、4)制备柔性碳纳米管、5)配制硫@碳纳米管复合材料、6)制备导电Janus膜;本发明具有用于锂硫电池正极的能够显著提高锂硫电池的放电比容量、电化学性能和循环性能的有益效果,适用于Janus膜领域。

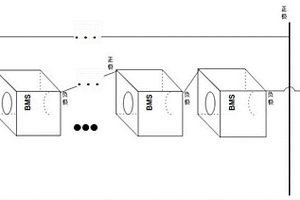

本发明多类型锂离子电池组管理系统的健康状态和剩余寿命预测方法。解决在多类型锂离子电池混合使用情况下,传统电池管理系统无法有效管理,并且传统预测模型预测起始点靠后的问题。对于同种锂离子电池采用小波分解,将容量退化历史数据分为高频波动部分和低频趋势两部分,分别将两部分数据作为输入数据训练其对应的带残差层的小波神经网络。将实时低频趋势数据带入残差小波网络和无迹粒子滤波结合的模型,得到长期剩余寿命预测结果。该结果将为系统后期更换电池次序提供依据。剩余寿命预测结果与实时高频波动部分使用带残差层的小波神经网络模型得到的短期预测值,通过同循环次数叠加得到其实时健康状态预测值,用于锂离子电池健康状态均衡管理。
本发明提供了一种下述结构式表示的有机镁锂双金属化合物,是以二异丙胺基锂与2‑叔丁氨基甲基吡咯配体进行锂化反应,再加入正丁基镁和TMEDA进一步反应得到。本发明所述有机镁锂双金属化合物作为催化剂催化芳香醛与芳香胺的酰胺化反应,具有较高的催化活性。

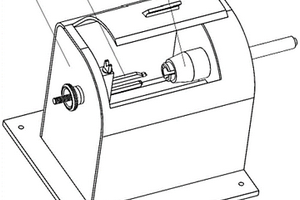

本实用新型涉及一种圆柱锂离子电池拆解装置。一种圆柱锂离子电池拆解装置包括夹头组件,其活动安装在机体的一侧壁上;其夹持圆柱锂离子电池的一端,并带动所述圆柱锂离子电池与机体发生相对转动;切割组件,包括横向进刀调节螺栓、刀具滑轨、纵向进刀调节螺栓、刀架、割刀;对所述圆柱锂离子电池进行环形或曲线或直线切割。本实用新型通过夹头组件和切割组件替代用手握持采用虎口钳或偏口钳进行拆解,提高实验的安全性和成功率,降低或减免对实验者可能造成的危害,降低对实验者的技术熟练程度;通过改变夹头组件和切割组件的状态能够实现对圆柱锂离子电池的环形或弧形或直线切割,实现多种切割方式。

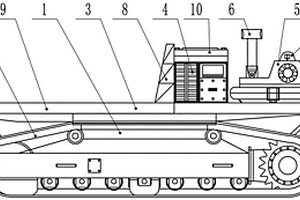

本实用新型涉及矿用防爆遥控锂电工程车技术领域,具体是一种矿用防爆遥控锂电能源履带运输车,旨在解决现有矿井下货物运输不便的技术问题。采用如下技术方案:包括车架,车架下部安装有履带行走机构,车架的中部固定有承载平台,承载平台的上部固定有防爆锂电池组;承载平台的前端上表面设有旋转台,旋转台上安装有防爆气体检测仪、防爆声光预警装置,防爆气体检测仪用以检测气体浓度,防爆声光预警装置与防爆气体检测仪电连接以在浓度超标时报警,防爆锂电池组位于旋转台的后方且防爆锂电池组的后方设有挡物板,承载平台的上表面的位于挡物板后方的部分形成载物区;还包括无线控制总成,无线控制总成配置有防爆遥控器。
本发明公开了一种以层状磷酸钾镁作为添加剂的锂基润滑脂及其制备方法。该锂基润滑脂包括以下重量份数的组分:基础锂基润滑脂为90.0~99.0份,固体润滑添加剂为1.0~10.0份;其中的固体润滑添加剂为层状磷酸钾镁MgKPO4·H2O。制备方法为:将基础锂基润滑脂、层状磷酸钾镁MgKPO4·H2O在室温~250℃下搅拌混合1~24 h,利用三辊机或高压均质机研磨均化0.5~3 h使之均匀,制得锂基润滑脂产品。本发明添加层状磷酸钾镁作为固体润滑添加剂的锂基润滑脂具有良好的承载抗磨能力,适合多种苛刻工况,制备方法简便易行,易于实现工业化。

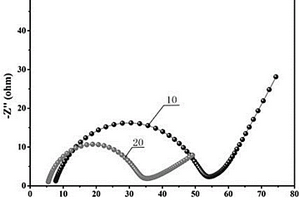

本发明提供一种锂离子固态电解质膜及其制备方法和应用。按照重量份计,锂离子固态电解质膜包括以下组分的原料:离子液体15‑60份、聚合物20‑60份和锂盐20‑60份。本发明的锂离子固态电解质膜具有离子电导率高、机械强度较高、电化学稳定性好,超长循环寿命等优点。本发明的锂离子电解质膜用于锂离子电池时,在室温下,与金属锂界面阻抗低、库伦效率高、高倍率冲放电循环下电池比容量高,长循环性能稳定等特点。
本实用新型属于工业提锂技术领域,具体涉及一种光响应电吸附工业提锂系统,包括通过导水管依次连接的超滤装置、纯化装置、浓缩装置、膜‑电吸附装置和富镁液回收装置。盐湖卤水通过超滤装置、纯化装置、浓缩装置进行除杂、过滤和浓缩,再经过膜‑电吸附装置进行锂镁分离,在紫外光照下,“螺吡喃‑冠醚”光响应膜对锂离子的选择性吸附作用以及直流电源提供的对离子的驱动力,可以将锂离子从锂镁浓缩液中吸附到“螺吡喃‑冠醚”光响应膜上,得到富镁液,完成锂镁分离。本实用新型能够利用“螺吡喃‑冠醚”光响应膜的光响应特点,对锂离子进行循环“捕获”与“释放”,实现高镁锂比盐湖卤水的工业化连续生产。

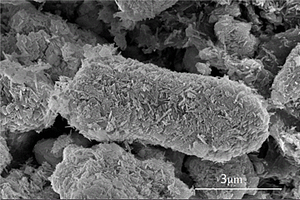

本发明属于锂离子电池技术领域,特别是涉及一种类花生状镍钴锰酸锂正极材料的制备方法。本发明制备的类花生状结构镍钴锰酸锂正极材料,因其特殊的形貌表现出了更优异的电化学性能。类花生状形貌的二次颗粒是由大量一次纳米片状颗粒堆积而成的。纳米尺寸的一次片状颗粒缩短了锂离子的脱出和嵌入的迁移距离,增强了锂离子的动力学过程,提高了锂离子的扩散系数,有利于提高镍钴锰酸锂锂离子电池的放电容量和倍率性能;同时,微米尺寸的二次类花生状颗粒减少了电极材料与电解液的副反应,保证了正极材料在锂离子不断的脱出和嵌入过程中结构的稳定性,有利于提高锂离子电池的循环性能和加工性能。
本发明涉及一种用于锂离子电池负极的导电聚合物包覆开孔泡沫锑电极及其制备方法,属于锂离子电池负极材料的改进技术领域。本发明所述的用于锂离子电池负极的导电聚合物包覆开孔泡沫锑电极,开孔泡沫锑为三维网状孔结构,锑为中空纳米颗粒结构,开孔泡沫锑表面包覆导电聚合物纳米薄膜。本发明所述的用于锂离子电池负极的导电聚合物包覆开孔泡沫锑电极,解决了锑为锂离子电池负极材料的体积膨胀问题,改善了电池的循环性能,延长了电池的寿命;本发明同时提供了一种制备方法,工艺简单,周期短,可操作性强。

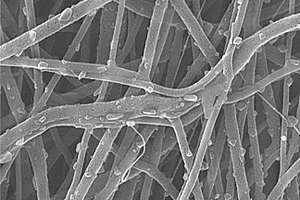

本发明公开了一种基于同轴静电纺丝技术制备碳/硫化锂复合材料的方法,涉及锂硫电池电极材料领域。该方法通过将低分子量的聚乙烯吡咯烷酮与高分子量的聚乙烯吡咯烷酮混合,并加入硫酸锂形成同轴静电纺丝的芯溶液;使用同轴静电纺丝技术,得到无纺布薄膜,对无纺布薄膜进行预氧化和碳化处理,在碳化过程中低分子量的聚乙烯吡咯烷酮分别在外壳和芯形成孔洞和通道,得到了自支撑的外壳多孔,内芯为多通道的碳纤维结构,提供了电子、离子传输通道;与此同时硫酸锂在高温下与碳化的聚乙烯吡咯烷酮原位反应生成硫化锂。该方法解决了硫体积膨胀的问题,而且不需要加粘合剂和导电剂,无需载硫,无毒无害,成本低廉,环境友好。

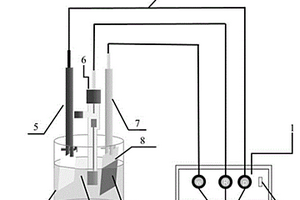

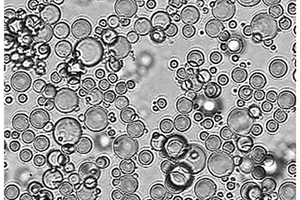

一种基于电控离子交换制备锂离子印迹膜的方法,属于电活性离子印迹膜的制备和应用技术领域,可解决传统的提锂方法不同程度地存在提取效率低、选择性差、易受到海水及粉煤灰环境中其他金属物干扰的问题,采用单极脉冲电化学的方法合成锂离子印迹膜,此膜对低浓度的锂离子具有良好的吸附性,进行吸附以及洗脱都使用的是恒电位法,不会对环境造成二次污染,是一种环境友好型物质。其合成的物质为聚合在铂片上的黑色物质,微观形貌为类球状物质,2‑羟甲基‑12‑冠‑4掺杂到吡咯膜中,对于溶液中低浓度的锂离子具有良好的吸附能力,是一种先进的离子印迹材料的合成方法。
一种适用高电压体系的锂离子电池电解液,属于锂离子电池技术领域,解决高电压体系电池的电解液在较高电压下被氧化分解,在高温条件下正极金属离子溶出导致电池容量衰减过快,循环寿命变差的技术问题。解决方案为:所述电解液由有机溶剂、电解质锂盐和功能添加剂组成;所述有机溶剂的重量占电解液总重量的60%~90%,所述电解质锂盐的重量占电解液总重量的10%~20%,所述功能添加剂的重量占电解液总重量的5%~20%,有机溶剂、电解质锂盐和功能添加剂的重量百分比之和为100%;功能添加剂为SEI成膜添加剂和正极保护添加剂。本发明的电解液通过溶剂、锂盐和添加剂的优化组合,满足高电压体系电池长循环性能同时兼顾高低温性能。

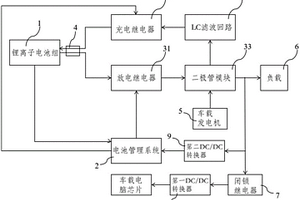

本实用新型公开了一种用于矿井无轨胶轮车的锂离子蓄电池装置,其包括锂离子电池组、电池管理系统、充放电单元、车载发电机及负载,该电池管理系统通过数据线连接所述锂离子电池组,并能监测所述锂离子电池组的电压温度及电流参数,该电池管理系统通过控制线连接所述充放电单元并能根据监测的参数控制所述充放电单元的启闭,所述锂离子电池组通过所述充放电单元对所述负载进行供电,所述车载发电机能对所述负载进行供电,同时所述车载发电机能通过所述充放电单元对所述锂离子电池组进行充电。本实用新型可利用锂离子电池组与车载发电机同时或分别对车辆负载进行持续不间断供电,避免矿车在运行过程中突然断电引发事故,在矿井作业中更加安全可靠。
本申请公开了一种力学传感器用铌酸锂单晶薄膜图形化刻蚀方法,包括:制作铌酸锂薄膜;清洗上述铌酸锂薄膜;在上述铌酸锂薄膜表面涂覆光刻胶或溅射金属薄膜,使用紫外光刻技术得到刻蚀用掩膜层;使用丙酮浸泡铌酸锂薄膜,剥离薄膜表面光刻胶;使用离子束刻蚀机对铌酸锂薄膜刻蚀;将刻蚀后薄膜进行标准清洗清除表面光刻胶残留获得铌酸锂薄膜图形化结构。本申请实现了离子束刻蚀的方法完成了铌酸锂单晶图形化刻蚀,获得了低粗糙度、高深宽比、高可靠性的铌酸锂图形化结构,通过不同的工艺流程优化,实现了铌酸锂的高质量长时间连续刻蚀,进而极大地提高了样品的成品率,为力学传感器的后继工艺提供了理论技术支持。
一种尖晶石型钛酸锂纳米线阵列的制备方法,特别是一种利用氧化铝模板制备尖晶石型钛酸锂纳米线阵列的制备方法,其方法首先是制备多孔氧化铝模板。将铝板除油退火后,进行电化学抛光,经二次阳极氧化,再扩孔处理;其次是钛酸锂溶胶前躯体的合成。将钛酸丁酯、络合剂、乙二醇与二水合醋酸锂依次按比例加入无水乙醇中,不断搅拌;再次是钛酸锂纳米线阵列的制备。将多孔氧化铝模板在真空条件下浸入钛酸锂溶胶前躯体中,再高温焙烧,最后是用NaOH溶液溶去模板。本发明方法制备的尖晶石型钛酸锂纳米线的直径在50~100nm之间,且具有阵列具有孔径尺寸均一,比表面积大、有序度高,分布规整,且组成可调以及结构可控等优点。
本发明具体涉及一种铁钴复合物基锂空气电池正极材料的制备方法,主要解决了现有制备方法中存在的纳米CoFe2O4在充放电过程中容易出现因晶型结构的无序造成的团聚现象从而影响锂空气电池的性能的技术问题。本发明的制备方法包括(1)得到铁钴凝胶状悬浮液;(2)得到晶型结构稳定的铁钴复合物(3)将铁钴复合物与科琴黑、粘结剂混合制备锂空气电池正极材料。所制得的铁钴纳米复合物基锂空气电池正极材料可以有效的提高锂空气电池首次放电容量2943mAh/g(电极),降低锂空气电池充放电过电位0.95V;因其结晶程度高,可以有效缓解铁酸钴材料导电性差、易团聚、充放电过程体积变化的缺陷,是一种很有潜力的锂空气电池空气正极催化剂材料。
本发明提供了一种从磷酸铁锂废料中提取铁和磷的方法,属于废旧锂离子电池回收技术领域。本发明将磷酸铁锂废料通过含氧化剂的酸性溶液处理,得到含杂质的富锂溶液和磷酸铁渣,其中磷酸铁渣通过活化转型处理,转型产物经过分离,得到铁粉和磷酸盐,且铁和磷的回收率分别高达95%以上,使废旧锂电池得到了资源化利用。本发明从磷酸铁锂废料中提取铁和磷的方法,简单易操作,易于工业化生产。
本发明公开了一种以层状磷酸钾钙作为固体润滑添加剂的锂基润滑脂及其制备方法。该锂基润滑脂由以下质量份数的组分制成:基础锂基润滑脂74.0‑98.95份,层状磷酸钾钙CaKPO4·H2O1.0‑10.0份,抗氧剂0.05‑5.0份,防锈剂0‑6.0份,极压剂0‑5.0份。制备方法为:将基础锂基润滑脂、层状磷酸钾钙CaKPO4·H2O、抗氧剂、防锈剂和极压剂在室温~200℃下搅拌混合1‑10h,利用三辊研磨机或高压均质机研磨均化0.5‑3h使之均匀,制得锂基润滑脂产品。本发明提供的层状磷酸钾钙CaKPO4·H2O为固体润滑添加剂的润滑脂具有良好的极压承载抗磨减摩能力。
本发明提供了一种桥联双脒基钴锂杂金属催化剂,涉及烯烃聚合催化剂,具体是一种以钴、锂原子为中心的一类具有N-C-N-Si-N-C-N特征的双脒基配体钴锂杂金属催化剂。其制备方法:在氮气的保护下,以2,6-二异丙基苯胺作为初始原料,经等摩尔量的丁基锂锂化后与一半摩尔量的二甲基二氯硅烷反应,继而再经过等摩尔量的丁基锂锂化后与等摩尔量的苯腈加成,即可合成硅桥联的双脒基配体锂盐,接下来此配合物与二氯化钴按照1:0.5摩尔比反应得到目标催化剂,该合成方法具有普遍的适用性,反应条件温和,用料简单易得、价格低廉,步骤简单,且产率较高。该类化合物对乙烯聚合反应有很好的催化活性,有较好的应用前景。
为了解决现有技术中电源无法为距离较长的设备提供稳定电力的问题。本发明提出了一种矿用本安锂电池供电系统,包括:锂电池及其保护模块,由锂电池和充放电保护模块组成,用于保护锂电池过冲电,保护锂电池过放电,并且在锂电池的温度超过危险温度时,对锂电池断电;升压模块,用于将锂电池的3.7V电压转换为负载所需的12V电压,并输出到二级保护线路模块;二级保护线路模块,由两个相同的部分组成,每一部分包括输出过电压保护和输出过电流保护。本发明采用新的二级保护电路,将过电流保护电阻放置在电源产品的负极端,先将过电流保护电阻上采集的电压进行放大,放大后的过电流保护电阻电压和基准进行比较,因为采用较小的过电流保护电阻,过电流保护电阻一般是毫欧级的电阻,所以线路上电阻的电压降就小,这样从电源端到设备端的导线就可以使用较长的导线了。
本发明具体为一种应用于动力锂电池的电芯层叠装置,解决了目前没有一种应用于动力锂电池的电芯叠层装置的问题。包括叠片机构和隔膜机构,叠片机构包括底座以及叠片台,底座下方设有精密滚珠丝杠和长导轨,底座上均设有短导轨和固定有压片的引动器,底座上固定有驱动引动器滑动的气缸;隔膜机构包括其上设有卷绕滚子和隔膜滚子的隔膜基板,卷绕滚子上绕有外端依次绕过隔膜滚子的隔膜,隔膜基板上固定有张力调整导轨和除静电器,张力调整导轨上设有张力调整滚子。本发明不仅提高了对锂电池的正、负极片隔离叠加时的精度,保证了锂电池的质量,而且提高了生产效率的同时降低了成本,同时具有操作方便、结构简单的优点。

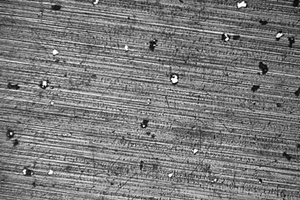

本发明公开了一种快速细化和均匀化铸态铝锂合金的均匀化形变热处理方法,包括:步骤一、制备铝锂合金铸锭:通过普通重力铸造熔炼制备铝锂合金铸锭,将铝锂合金铸锭切割为板材;步骤二、一级均匀化处理:在一级均匀化处理温度下进行保温;步骤三、轧制变形:一级均匀化结束后,迅速对板材进行轧制变形;步骤四、二级均匀化处理:变形后的试样由一级温度升温至二级温度进行保温。本发明实现了铝锂合金均匀化处理时间短、温度低、成分均匀且晶粒细小的快速制备方法,解决了常规均匀化处理工艺需要高温长时间保温和均匀化处理后晶粒长大粗化严重、组元颗粒难于调控的技术难题,对高性能铝锂合金的制备和工业化生产具有工程实用价值。
中冶有色为您提供最新的山西太原有色金属加工技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
