山西太原有色金属加工技术理论与应用

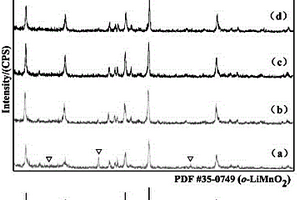

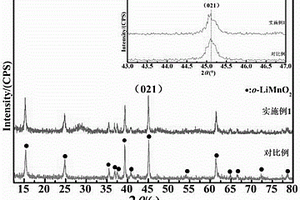

低锂锰比层状锰酸锂正极材料的制备方法 899

 0

本发明涉及一种低锂锰比层状锰酸锂正极材料的制备方法，属于锂离子电池技术领域；具体为将锂源和锰源按照锂锰摩尔比1:1‑2:1进行球磨混料；将球磨混料后的产物与过程控制剂混合，加入溶液做磁力搅拌形成pH=7‑14的混合液；将混合液做均相反应，反应温度80‑240℃，反应时间2‑48h，转速1‑100转/分；将产物洗涤、干燥，最终得到o‑LiMnO₂；本发明降低原材料的锂锰摩尔比，减少锂资源的浪费，制备过程无污染物产生、工艺简单、合成产物纯度高、结晶性好、颗粒圆滑，平均颗粒度小、分布均匀，本发明可广泛应用于电池材料技术领域。

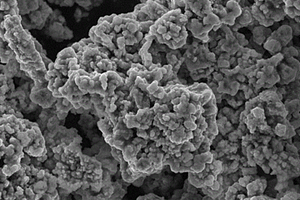

新型锂离子电池负极材料的制备方法 937

 0

本发明涉及一种新型锂离子电池负极材料的制备方法，属于锂离子电池材料技术领域。本发明的目的是提供一种新型锂离子电池纳米SnO2/C复合负极材料的制备方法。本发明一种新型锂离子电池负极材料的制备方法，将锡源溶于丙酮水混合体系中，搅拌至锡源完全溶解后加入尿素和聚乙烯吡咯烷酮，搅拌2～5小时，再加入膨胀石墨，然后将溶液转入水热反应釜中，置于90～130℃进行水热合成2～10小时，待反应釜自然冷却至室温后，将所得产物进行抽滤、洗涤、干燥，并于600℃惰性气体气氛焙烧3h，得到纳米SnO2/C复合锂离子电池负极材料。

熔融盐三步法制备锂离子筛前体Li_1.6Mn_1.6O₄的方法及其应用 1082

 0

一种熔融盐三步法制备锂离子筛前体Li_1.6Mn_1.6O₄的方法及其应用，属于无机合成吸附剂技术领域，避免了前驱体非化学计量比引起的原料浪费和繁复的工艺流程的水热过程，采用低成本反应原料，利用乙酸根的酸性腐蚀和活化碳酸盐和氧化物前驱体的特点，在380‑530℃制备得到Li_1.6Mn_1.6O₄的锂离子筛前驱体；在无外加辅助剂和液相反应和干燥的过程的情况下，将含乙酸盐的原料混合，在80‑200℃熔融、发泡和部分氧化固化，将其在富氧环境煅烧，最终形成相应锂离子筛前体，本发明能够扩展于B，S，P，Cl非金属掺杂锂离子筛、也可扩展到Ni，Nb，Fe，Co掺杂锂离子筛，具有反应温和、相对容易实现规模化的优点，所得尖晶石结构锂离子筛具有良好的吸附性能以及循环性。

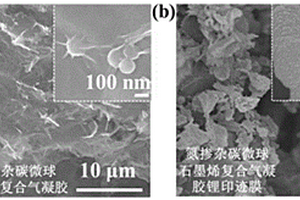

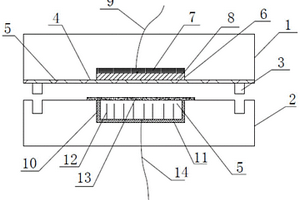

用于酸性体系提锂的氮掺杂碳微球石墨烯复合气凝胶锂印迹膜的制备方法 870

 0

一种用于酸性体系提锂的氮掺杂碳微球石墨烯复合气凝胶锂印迹膜的制备方法，属于碳材料制备、表面功能化修饰和应用的技术领域，通过施加电场驱动可解决冠醚在酸性体系下因冠醚环上氧原子的质子化造成的对锂离子捕获能力减弱的问题，将氮掺杂碳微球石墨烯复合气凝胶通过涂覆法制成工作电极，在包含高氯酸锂、氧化石墨烯、吡咯单体、氯化钾的电解液中通过脉冲电聚合技术合成氮掺杂碳微球石墨烯复合气凝胶锂印迹膜。通过该方法合成的氮掺杂碳微球石墨烯复合气凝胶锂印迹膜在2 h内达到吸附平衡，吸附容量为41.05 mg g^‑1，循环吸附10次后仍能保持初始值的91.5%。此方法是一种先进的应用于酸性提锂的方法。

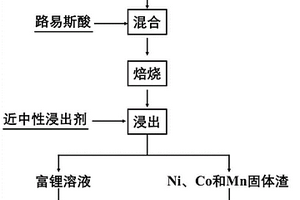

利用路易斯酸选择性回收废旧锂离子电池正极材料中锂的方法 881

 0

本发明涉及废旧锂离子电池回收技术领域，提供了一种利用路易斯酸选择性回收废旧锂离子电池正极材料中锂的方法。本发明将废旧锂离子电池正极材料与路易斯酸混合进行焙烧处理，利用路易斯酸熔体中过渡金属氧化还原对的电化学氧化还原电位，与废旧锂离子电池材料发生氧化还原反应，锂离子形成可溶性锂盐从锂离子电池正极材料中脱除，再通过浸出和沉淀得到锂盐，实现废旧锂离子电池正极材料中锂的高效选择性提取。本发明流程短，不产生废气和废水，锂选择性高，所得锂盐纯度高。采用本发明的方法对废旧离子电池正极材料中的锂进行提取，锂的浸出率和浸出选择性分别达到95％以上，回收率达到96％以上，锂盐的纯度达到99wt％以上。

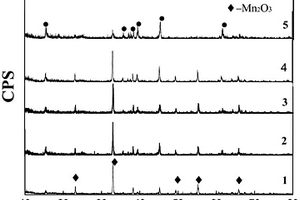

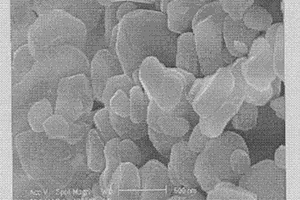

锂离子电池正极材料层状锰酸锂的制备方法 1001

 0

本发明一种锂离子电池正极材料层状锰酸锂的制备方法，属于锂离子电池工艺领域；所要解决的技术问题是提供了一种低锂锰比制备锂离子电池正极材料的方法；解决该技术问题采用的技术方案为：一种锂离子电池正极材料层状锰酸锂的制备方法，包括下述步骤：（1）将LiOH·H2O和Mn2O3混合后倒入装有去离子水的烧杯中并进行磁力搅拌，再将搅拌后的混合液放入高压反应釜中，同时加入氨水；（2）设定反应温度和反应时间，使步骤（1）中的组分进行反应；（3）将水热反应所得到的产物进行洗涤、干燥，最终得到o‑LiMnO2；本发明o‑LiMnO2的制备方法中通过加入氨水降低Li+、Mn3+摩尔比，避免锂源的浪费，减小环境污染；本发明可广泛应用于电池材料技术领域。

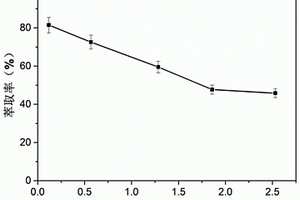

从含锂卤水中提取锂的离子液体萃取相及萃取方法 1054

 0

本发明公开了一种从含锂卤水中提取锂的离子液体萃取相及萃取方法，属于萃取化学、化工技术领域。萃取相包括10％‑40％的萃取剂，余量为稀释剂，其中，所述萃取剂为磷酸酯类离子液体，所述百分比为占萃取相总体积的百分比，所述离子液体在酸的调控下，能够从水相转移到有机相。本发明的离子液体萃取相在萃取段能够与含锂卤水互溶，使离子液体与锂离子充分络合；在分相段通过加入低浓度酸溶液使负载锂的离子液体发生相转移，实现萃取相与卤水分离，然后再用较高浓度的酸反洗最终得到锂盐。本发明的萃取相及萃取方法不需要协萃剂的使用，而且萃取过程中没有第三相的产生。

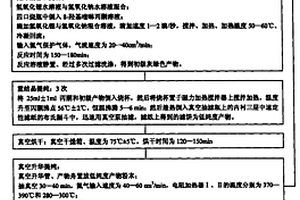

有机电致发光材料2(8-羟基喹啉锂钠)的制备方法 1048

 0

本发明涉及一种有机电致发光材料2(8-羟基喹啉锂钠)的制备方法,它是以8-羟基喹啉晶体、氢氧化锂、氢氧化钠为原料,以丙酮和去离子水为溶剂,以丙酮为洗涤溶剂和重结晶溶剂,以氮气为真空升华保护气体,采用新的制备方法和工艺流程、合理的组合配比、精选化学物质原料,通过配制溶液、合成反应、洗涤过滤、重结晶提纯、真空烘干、真空升华提纯,最终得到发蓝光的高纯度的2(8-羟基喹啉锂钠)浅灰绿色粉末产物,2(8-羟基喹啉锂钠)中由于钠离子的存在,在有机电致发光器件中作为发光材料或电子注入材料,其性能都优于8-羟基喹啉锂,2(8-羟基喹啉锂钠)具有成膜性好、荧光寿命长、色纯度高、发光效率高等特点,此产物可广泛应用于电子信息显示和发光照明技术领域,本制备方法工艺流程短、使用设备少、合成成本低、材料来源丰富、产物纯度高,可达99%以上,产物收率高,可达70%以上,是十分理想的蓝光有机电致发光材料2(8-羟基喹啉锂钠)的制备方法。

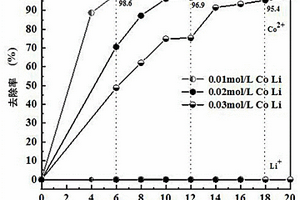

从富含钴锂溶液中选择性回收钴、锂的方法及产物的应用 906

 0

本发明涉及分子筛离子交换应用领域，具体是一种通过沸石从钴锂溶液中选择性回收钴、锂的方法及沸石产物的应用，具体为：（1）向钴锂混合溶液中加入4A沸石，选择性吸附钴离子，得到富含锂的溶液以及部分钴交换度的CoNaA沸石；将步骤（1）所得的富含锂的溶液中加入13X沸石，得到低交换度的LiX中间产物；将步骤（1）所得的部分钴交换度的CoNaA沸石进行真空活化，得到对氮氧具有分离作用的沸石产物。本发明提供了一种从钴锂混合液中分离钴锂的方法，通过沸石进行离子交换，能有效分离钴锂金属离子，达到95%以上钴的去除，得到富含锂的溶液，再进行13X沸石离子交换，得到低交换度的LiX沸石。

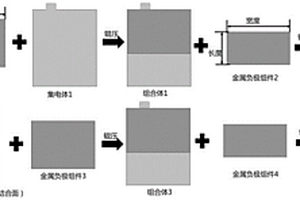

锂硫电池负极的制备方法和使用该负极的锂硫电池 779

 0

本发明公开了一种锂硫电池负极的制备方法和使用该负极的锂硫电池，属于锂电池技术领域。锂硫电池负极的制备方法为：以集电体为基底，与锂金属负极组件1复合成组合体1；以组合体1为基底,与锂金属负极组件2复合成组合体2；再以组合体2为基底,且以组合体2未和锂金属负极组件2结合的面作为复合面，与锂金属负极组件3复合成组合体3；再以组合体3作为基底,与锂金属负极组件4复合成锂硫电池负极。锂金属负极组件1至4的尺寸及与集电体结合的位置不同。将锂硫电池负极单元和正极单元、隔离膜通过叠片、注入电解液、封装形成锂硫电池。本发明锂金属负极在改善锂硫电池循环寿命前提下，可以提升锂硫电池能量密度和和降低锂硫电池的成本。

制取锂离子电池脱锂态正极材料的方法 884

 0

一种制取锂离子电池脱锂态正极材料的方法,属于锂离子电池材料技术领域,其特征是将强氧化剂与锂离子电池正极材料混合于去离子水中,对混合液进行振动和搅拌,使其进行充分的化学反应,便会有不溶于水的脱锂态正极材料生成,用过滤器将溶于水的其他生成物过滤掉,再用去离子水对不溶于水的脱锂态正极材料进行反复清洗后,在空气中干燥,便获得纯净的脱锂态正极材料。该制取方法的优点是:①可以得到纯净和足够量的脱锂态正极材料,以便深入进行微观结构分析和电极动力学过程机理分析;②锂含量计算方便准确;③使用普通化学反应器具,操作简便,容易控制。

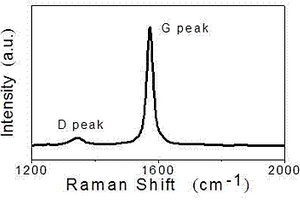

小尺寸石墨烯锂硫电池正极材料、其制备的锂硫电池及制备方法 1065

 0

本发明公开了一种小尺寸石墨烯锂硫电池正极材料、其制备的锂硫电池及制备方法，属于电池材料领域。本发明通过电解微晶石墨粉，制备小尺寸石墨烯；然后将小尺寸石墨烯或表面改性小尺寸石墨烯，如羧甲基纤维素钠、硫酸根、硅酸盐、金属离子、金属氧化物、非金属元素或高分子材料修饰的小尺寸石墨烯与硫质量比按2：（1‑9）复合，制备锂硫电池正极材料；然后采用金属锂作为负极制备出锂硫电池。本发明是真正意义上的石墨烯锂硫电池，其他锂硫电池中只将石墨烯作为添加剂使用，存在本质意义上的不同。本发明的锂硫电池正极材料比容量高、循环性能好、安全性高、导电率高且成本低廉，具有十分广阔的市场前景。

低锂锰比掺杂制备层状锰酸锂正极材料的方法 852

 0

本发明涉及一种低锂锰比掺杂制备层状锰酸锂正极材料的方法，属于锂离子电池技术领域；具体为将锂源、锰源和掺杂元素源按照摩尔比1~1.1:0.85~0.95:0.05~0.15进行球磨混料；将球磨混料后的产物与过程控制剂放入溶液中混合形成混合液，再将混合液放入均相反应器中，同时加入催化剂做均相催化反应；将均相催化反应后的产物洗涤、干燥，最终得到o‑LiM_xMn_1‑xO₂；本发明降低了原材料的锂锰摩尔比，环境有好，操作简单，做正极材料o‑LiMnO₂的元素掺杂能有效的提高产物的电化学性能，可广泛应用于电池材料技术领域。

废旧锂离子电池正极活性物质溶解方法 789

 0

本发明提供一种废旧锂离子电池正极活性物质溶解方法，包括将废旧磷酸铁锂粉料加入有机酸溶解液的水溶液中加热溶解，然后加入双氧水，过滤得到澄清溶解液；调节澄清溶解液中锂源、铁源、磷源的含量，得到调解液；将调解液进行干燥处理后得到磷酸铁锂的前驱体；将前驱体在氮气保护下进行热处理，得到碳包覆的磷酸铁锂。本发明引入混合有机酸结合双氧水对磷酸铁锂正极粉进行溶解，溶解后通过过滤除去正极材料中的包覆碳等杂质，通过调节磷源、铁源和锂源的比例后通过喷雾干燥获得前驱体，并通过氮气保护下进行热处理，以其中的有机酸为碳源，得到碳包覆的磷酸铁锂。实现对碳包覆量的调节，获得高性能的磷酸铁锂。
