有色金属加工技术理论与应用

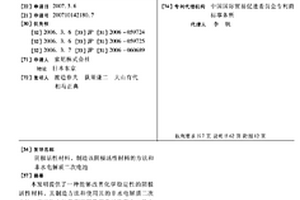

阴极活性材料、制造该阴极活性材料的方法和非水电解质二次电池 895

 0

本发明提供了一种能够改善化学稳定性的阴极活性材料、其制造方法和使用其的非水电解质二次电池,该二次电池具有高容量和良好的充电-放电循环特性。阴极(2)具有阴极活性材料。该阴极活性材料包括形成在复合氧化物颗粒的至少一部分上的涂覆层,该涂覆层包括含锂LI氧化物和含(一种或者多种)涂覆元素镍NI、或者镍NI和锰MN的(一种或多种)氧化物,以及形成在涂覆层的至少一部分上并包括钼MO的表面层。

水性长效防腐涂料及其制备方法 1136

 0

本发明涉及一种水性长效防腐涂料及其制备方法。本发明要解决的技术问题是如何提供一种有效期长、耐阳光、耐紫外线的水性长效防腐涂料。本发明采用的成熟的电渗析技术,制备高模数硅酸钾锂复合溶液,然后再用一甲基三乙氧基硅烷和水性环氧改性硅丙树脂改性,制成有机硅改性复合硅酸盐无机树脂,应用分散偶联技术,把粉料、助剂充分分散到复合成膜物质中,形成复合相溶,稳定均匀的涂料系统。涂料对钢铁、水泥基材,不单有范德华力,而且更主要的是化学结合力,附着力强、强度高、抗老化、耐辐射,长效防锈防腐。本水性长效防腐涂料是现有防腐涂料的理想替代产品,特别适合作户外防腐涂料。

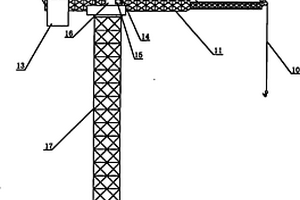

风光互补发电系统应用于建筑塔式起重机上的照明装置 1220

 0

本发明涉及一种风光互补发电系统应用于建筑塔式起重机上的照明装置,属于新能源应用技术领域。安装在建筑工地上的塔式起重机的司机室顶部的太阳能电池在阳光的照射下产生电流、电流输入光伏控制器进行调整;微型风力发电机在风力的吹动下产生电流、电流输入风电控制器进行调整;风电电流和光伏电流通过导电线和开关输入锂离子电池储存备用。夜间,开关开通用电的电路,从锂离子电池输出的电流通过导电线、开关、风电控制器输入安装在起重臂上方的发光二极管支架上的发光二极管通电发出亮光,照亮塔式起重机各个部件的工作位置和工作状况。

开关与报警器一体的照明灯具 1073

 0

一种开关与报警器一体的照明灯具,包括本体、锂离子电池、导电座、控制器、光源组件和端盖,还包括一报警器;所述报警器的外壳的外表面上有一外环台;所述端盖的操作口端的内壁上有一止位台;报警器设置在止位台与导电座之间的端盖的内腔内,报警器的外壳与端盖的内腔滑动配合,外环台与止位台配合止位;报警器与控制器电连接;报警器的底部与轻触开关配合,报警器的顶部为操作端。由于采用这样的结构,通过端盖上的操作口端按压报警器,报警器向下移动触动轻触开关,同时,轻按报警器可选择光源体不同的光源,也可选择报警器发声报警。故不仅具有照明功能,而且具有报警功能,使用方便。

聚砜类聚合物及其制备方法、包含该聚合物的高分子电解质膜、膜电极组件及燃料电池 950

 0

本发明涉及一种聚砜类聚合物，其包含由以下化学式1所表示的重复单元。X是单键或Ar1，所述Ar1是取代或被取代的C6-C20的亚芳基；M1、M是相互独立的氢、锂、钠或钾；a+b＝5，c+d＝5，其中a、c是x相互独立的整数1至5；e、f是相互独立的整数0至4；R1、R2、R3及R4是相互独立的C1-C20的直链或支链型烷基、C2-C20的烯基、C2-C20的炔基、C5-C20的环烷基、C6-C20的芳基、C2-C20的杂芳基、C7-C20的烷基芳基或C1-C20的烷氧基；n是10至10, 000的聚合度。本发明还涉及该聚砜类聚合物的制备方法、包含该聚合物的高分子电解质膜、包含该电解质膜的膜电极组件及燃料电池。

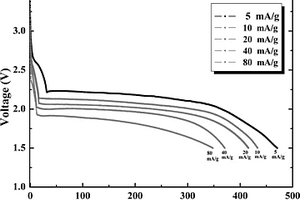

钒酸铜电极材料的制备方法及其应用 1181

 0

本发明属于新能源材料技术领域,具体为一种钒酸铜电极材料及其制备方法和应用。本发明通过一步水热方法制备得钒酸铜材料,其组份为Cu4V2.15O9.38,粒径为5–50μm,为由纳米片构成的多级结构。本发明工艺简单,重现性好。该钒酸铜多级结构兼具体相材料(稳定性高、易于组装电极)与纳米材料(较大的放电容量、良好的倍率性能)的优点,在一次锂离子电池中具有非常好的应用前景。

纳米碳纤维的形成方法 883

 0

本发明涉及一种形成纳米碳纤维的方法,包括提供聚丙烯腈溶液;纺丝该聚丙烯腈溶液以形成多条纳米纤维,其中该些纳米纤维叠合成网状;热氧化该些纳米纤维以形成多条纳米氧纤维;微波该些纳米氧纤维以形成多条纳米碳纤维。上述的纳米碳纤维具有导电性,适用于锂电池的导电材。此外,可进一步活化上述的纳米碳纤维使其具有多孔结构,以应用于超级电容器的电极。

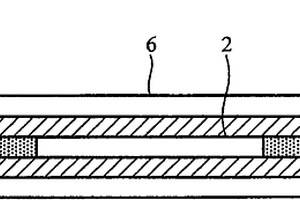

具有无机/有机多孔膜的电池 866

 0

一种电化学电池例如Li离子电池,具有(a)正电极;(b)负电极;(c)介于所述正电极和负电极之间的多孔无机/有机复合层;以及(d)含有锂盐和非水性溶剂的电解质。所述复合层包括无机纳米颗粒和粘合剂从而形成纳米复合分隔体(NCS)。除所述复合层外,该电化学电池还包括多孔分隔体。

微波热处理金尾矿制造低膨胀微晶玻璃的方法 1115

 0

本发明涉及一种微波热处理金尾矿制造低膨胀微晶玻璃的方法，原料重量组成：金尾矿40～50%、石英20～25%、氧化铝13～18%、碳酸锂5～13%、氧化镁2～4%、氧化钛2～4%、氧化锆0.5～1%、硼砂1～3%，将原料混合均匀，置于氧化铝坩埚，经微波加热熔融得到玻璃液，将成型后的玻璃液送入工业微波炉，经退火、晶化处理得到产品。本发明将矿山废弃物金尾矿作为主要原料，变废为宝，实现了废物的综合利用；采取一步法热处理工艺，缩短了生产周期；熔融、退火和晶化过程采用工业微波炉加热，加热速度快、无污染，得到的样品晶粒细化，结构均匀，节约能源，得到的微晶玻璃热膨胀系数低，热稳定性较高。

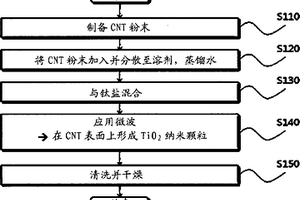

制备过渡金属氧化物和碳纳米管复合材料的方法及其复合材料 974

 0

本发明涉及一种制备过渡金属氧化物和碳纳米管的复合物的方法。所述方法包括：(a)将碳纳米管粉末分散在溶剂中的步骤，(b)将分散液与过渡金属盐混合的步骤，和(c)将微波施用于混合溶液来合成过渡金属氧化物和碳纳米管的复合物的步骤。本发明的复合物制备方法可显著减少所述复合物的合成时间。在通过本发明所述制备方法制备的过渡金属氧化物/碳纳米管的复合物中，过渡金属氧化物可以以纳米颗粒的尺寸在碳纳米管的表面上聚积，并且因此，可在作为阳极材料应用于锂二次电池时增强充电/放电特性。

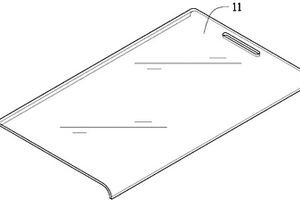

陶瓷体及其制备方法及应用该陶瓷体的电子装置 1178

 0

本发明提供一种显示屏，其由透明的陶瓷体制成，该陶瓷体的组成成份包括氧化钇、氧化钍、氟化锂和氧化铽，其中该陶瓷体中氧化钇的摩尔百分含量为85~94.99%，氧化钍的摩尔百分含量为4.99~15%，氟化锂和氧化铽的摩尔百分含量均为0.003~0.007%。本发明显示屏具有独特的结构、较高的透光率、耐酸碱腐蚀、使用寿命长、硬度高，能够成为3D结构玻璃的替代材料。本发明还提供一种透明的陶瓷体及其制备方法。

共聚酯与其制备方法及聚合物电解质 724

 0

本发明提供一种新的聚合物电解质基体：一种共聚酯，并提供其制备方法与其应用，还提供了应用该聚合物电解质基体的电解质与锂离子电池，所述共聚酯为线性共聚物，分子量为386～20000，其结构如结构式所示，相对于现有的聚合物电解质基体，本发明的聚酯中羰基含量多，与凝胶聚合物电解质的增塑剂碳酸酯有较好的相互作用，可以赋予电解质好的保液性，聚酯类聚合物与锂电极界面稳定、阻抗低；聚酯基体具有立体交联结构可以赋予电解质好的力学性能、热性能和尺寸稳定性。

锌掺杂尖晶石正极材料的制备方法 718

 0

本发明涉及锂离子电池正极材料的制造技术，涉及一种锌掺杂尖晶石正极材料的制备方法。该方法包括以下步骤：a.称取Zn(CH3COO)2,Li2CO3,Mn(CH3COO)2材料，并混合均匀；b.将材料加入适量无水乙醇放入球磨机进行湿法球磨。c.将球磨后的混合物在70－80℃条件下鼓风烘干，然后再在马弗炉中380－420℃煅烧2－3h。d.将煅烧后的材料经研磨均匀，在马弗炉中进行二次煅烧，640－660℃保持18－20h，然后随炉冷却到室温；e.将二次煅烧后的材料进行破碎过筛后得到具有尖晶石结构的LiMn1.97Zn0.03O4颗粒产物。本发明通过高温固相法对尖晶石锰酸锂正极材料进行掺杂改性，有效提高了正极材料的容量和循环性能。

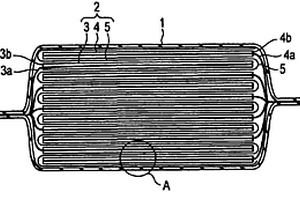

无水电解质二次电池 743

 0

根据一个实施方案，提供无水电解质二次电池，其包括无水电解质溶液、正极(3)和负极(4)。所述无水电解质溶液包括无水溶剂。所述无水溶剂包括50体积％-95体积％的由下式1表示的基于砜的化合物：式1其中R1和R2各为含有1-6个碳原子的烷基并且满足R1≠R2。所述正极(3)包括由Li1-xMn1.5-yNi0.5-zMy+zO4表示的复合氧化物。所述负极(4)包括能够在以金属锂电势为基数在1V或更高电势下吸收和释放锂的负极活性材料。

电子烟双发热丝一次性雾化器 1071

 0

本发明公开了一种电子烟双发热丝一次性雾化器,包括不锈钢管、灯罩和铜件接口,所述灯罩端内设有模仿吸烟发亮的LED灯和PCB板,PCB板与锂电池连接,所述锂电池还连接雾化器中的开关组件,开关组件连接电极环,电极环通过铜件接口固定,铜件接口最后与过滤嘴连接,雾化器中还安装有两个发热丝,两个加热丝由电源线形成并联连接;该双发热丝电子烟真正做到高仿真的吸烟的仿真效果,并对人体无害,不产生“二手烟”,不污染环境,并结构简单,价格便宜。

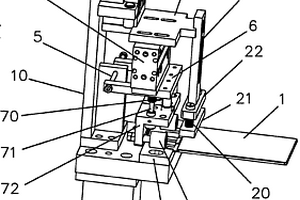

辊极耳机构 1165

 0

本发明涉及锂电池生产设备技术领域,尤其涉及一种辊极耳机构,它包括机架和工作台,工作台上方设置有可上下及左右移动的胶辊,它还包括驱动胶辊左右移动的横移滑轨气缸,以及驱动横移滑轨气缸上下移动的竖移滑轨气缸;所述工作台和竖移滑轨气缸固定安装于所述机架,所述竖移滑轨气缸驱动连接所述横移滑轨气缸,所述横移滑轨气缸驱动连接所述胶辊。本发明可有效提高自动化程度和生产效率,降低生产成本。

制备KTP非线性跑道型微环谐振器的方法 874

 0

本发明提出一种制备KTP非线性跑道型微环谐振器的方法,包括KTP晶片处理、离子注入、电子束曝光、后续处理、离子刻蚀处理及最后处理六个步骤，通过离子注入一道工序，就实现了与片上铌酸锂薄膜材料类似的薄膜状波导结构的制备，生产流程大大简化，时间缩短，成本显著降低，同时，本发明最终制备的KTP非线性微环谐振器，与现存的铌酸锂非线性微环谐振器相比，具有更高的光损伤阈值，可将非线性变频光的输出功率，由微瓦提升至毫瓦量级，并且适用于输入和输出的光信号均为脉冲激光的情形，而离子注入、电子束曝光、金属蒸发沉积镀膜、反应离子刻蚀，均为相对成熟的微纳加工技术，使得本发明具有良好的可操作性性和可重复性。

二维V₆O₁₃纳米片的制备方法和应用 846

 0

本发明公开了一种二维V₆O₁₃纳米片的制备方法和应用，该方法以V₂O₅为钒源，无水乙醇和去离子水按体积比1:3混合作为还原剂，通过简单的匀速旋转水热法一步合成纯度高、锂离子电池电化学性能优的V₆O₁₃正极材料。本发明以价格低廉的V₂O₅、无水乙醇为原料，首次采用匀速旋转水热法合成了二维V₆O₁₃纳米片，解决了普通静置水热法、溶剂热法合成出前驱体还要经过热处理等过程的复杂工艺的问题。匀速旋转水热法合成得到的V₆O₁₃粉体作为锂离子电池正极材料，展现了比容量高，循环性能好等优势，同时具有合成工艺简单，成本低廉，合成速度快，能量消耗低，产物纯净，性能优异，易于大规模制备应用等优点。

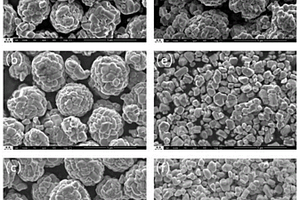

熔渗分散法制备高容量单晶三元正极材料的方法 863

 0

本发明公开了一种熔渗分散法制备高容量单晶三元正极材料的方法，包括如下步骤：将前驱体与含锂组合熔盐均匀混合，在氧气氛围中高温烧结；对烧结后的材料进行破碎、过筛，并通过溶剂分散洗涤除去冗余熔盐，实现材料的纯化；洗涤后的材料经过干燥、破碎、过筛，得到高容量、小粒径单晶三元正极材料。本发明提供的一种熔渗分散法制备高容量单晶三元正极材料的方法有效地降低了单晶三元正极材料的合成温度，制备的亚微米级材料分散性好，有效地克服了传统方法中颗粒易团聚的缺点，所得材料形态良好，颗粒尺寸一致性好，结晶性好，锂镍混排低，首次库伦效率，放电比容量高，循环性能好，整个生产流程周期短，工艺简单，易于进行工业化推广等优点。

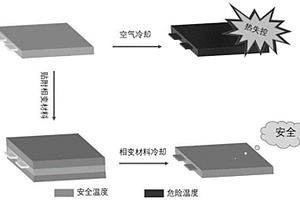

适用于电池热管理的柔性复合相变材料及其制备方法和应用 979

 0

本发明公开了一种适用于电池热管理的柔性复合相变材料及其制备方法和应用，属于锂离子电池技术领域。该柔性复合相变材料由月桂酸、石蜡和膨胀石墨组成，月桂酸和石蜡相变材料的混合物以其较低的熔点提供冷却效果，膨胀石墨不仅提高了导热性，而且还防止了月桂酸和石蜡的泄漏。单体电池的面积最大两个侧面均被柔性复合相变材料所覆盖。该发明充分利用相变材料的相变潜热储能特点，满足了锂离子电池在不同工况下将最高温度和最大温差控制在安全范围内。

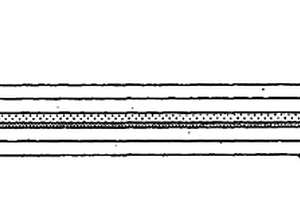

聚烯烃微孔隔膜及其制作方法 1050

 0

本发明涉及一种聚烯烃微孔隔膜及其制作方法，属于薄膜制造领域， 由聚烯烃微孔基膜和镀在聚烯烃微孔基膜上面或/和下面的氧化物层构成， 所述的聚烯烃微孔基膜按重量百分比由96.5％-99.995％的均聚聚丙烯树脂 和0.005％-3.5％的β晶型成核剂构成，该聚烯烃微孔基膜的平均孔径在 80-200纳米，孔隙率为30％-50％，透气率在1.5-15ml/cm2.sec.atm，所 述氧化物层的厚度在0.05-2微米。本发明具有微孔均匀、透气性和热收缩 性能好、且具有高离子导电率的特点，可广泛应用于医用透析膜和工业水 处理膜以及锂离子二次电池隔膜。

低阻抗粘结剂及其制备方法和用途 1013

 0

本发明提供一种低阻抗粘结剂及其制备方法和用途，所述粘结剂是通过第一单体(离子液体类单体)和第二单体(丙烯酸酯类单体、丙烯腈类单体、丙烯酰胺类单体、苯乙烯单体中的至少一种)共聚得到的，所述粘结剂具有良好的离子电导率和粘接性，在电解液中可以稳定存在，将该粘结剂应用于锂离子电池正极和负极中，能有效降低锂离子传输的内阻，并提高了电池的循环稳定性和可靠性。

动力电池的顶盖结构 800

 0

本发明的动力电池的顶盖结构，属于锂离子动力电池的技术领域，解决现有技术中的裸电芯安装困难的技术问题。所述壳体上开设有用以安装电芯的安装孔或安装槽，所述安装孔或安装槽由所述壳体顶面延伸至对称的两个侧面，或，通过壳片对称折叠形成所述安装槽，包括密封组件，在电芯安装在所述壳体内后，所述密封组件密封所述安装孔或安装槽，以完成电芯的安装。本发明用以完善裸电芯的安装性能，提高锂离子动力电池的成品率。

碳包覆介孔双相二氧化钛及其制备方法与储能应用 737

 0

本发明公开了一种碳包覆介孔双相二氧化钛及其制备方法与储能应用，是首先制备钛酸纳米带作为二氧化钛前驱体，然后将二氧化钛前驱体浸泡在乙二醇中，通过高温煅烧获得碳包覆介孔双相二氧化钛。本发明合成的材料具有丰富的介孔结构、B相和锐钛矿相双晶体结构、大的比表面积，三者优势结合，大大缩短了锂离子与电子的传输距离，提高材料的离子扩散速率以及导电性，应用于锂离子电池负极材料时展现出优异的比容量以及倍率性能，是一种理想的电极材料。

高效稳定增强CsPbI3钙钛矿稳定性的方法 796

 0

本发明公开了一种高效稳定增强CsPbI3钙钛矿稳定性的方法，包括如下步骤：CsPbI3前驱体溶液的制备:将等摩尔质量的CsI和PbI2加入到DMF(N,N‑二甲基酰胺)中搅拌混合，直至完全溶解形成溶液a,将所述溶液a静置陈化24‑96小时，然后将静置陈化后的溶液a加入碘化锂继续搅拌混合，直至完全溶解形成溶液b，将所述溶液b静置陈化0‑48小时，最终形成所述CsPbI3前驱体溶液；CsPbI3前驱体薄膜的制备：将所述CsPbI3前驱体溶液均匀涂抹在玻璃培养皿上，然后对其进行干燥处理，最终形成所述CsPbI3前驱体薄膜；CsPbI3薄膜的制备：在具有所述CsPbI3前驱体薄膜的玻璃器皿内加入相应的溶剂。通过在CsPbI3前驱体溶液中添加锂元素，以及在CsPbI3薄膜的制备过程中，采用相应的溶剂催化晶体再次成长，获得稳定性高的CsPbI3薄膜。

负载改性纤维素-膨润土及其制备方法 911

 0

本发明公开了一种负载改性纤维素‑膨润土，属于膨润土的制备领域，按照质量份计，本发明负载改性纤维素‑膨润土由以下组分制得：膨润土50～80份；钠盐1～2份；纳米纤维素3～6份；竹粉1～2份；氯化锂0.1～0.2份；烧碱1～2份；聚乙二醇10～16份；去离子水5～8份。本发明通过氯化锂对纤维素进行改性，以及采用氟化钠对膨润土进行改性，最终得到负载改性纤维素‑膨润土，本发明制备的膨润土的物理黏度以及膨胀率均得到大幅度提升。

回收磷铁渣中铁和磷元素的方法 1219

 0

本发明涉及磷铁渣回收技术领域，提供了一种回收磷铁渣中铁和磷元素的方法。本发明提供的方法包括以下步骤：将磷酸铁锂提锂后得到的磷铁渣、碳单质和含钾无机化合物进行热处理，得到热处理产物，之后将热处理产物和水进行混合，得到浆液；将浆液进行固液分离，得到含铁固体和分离液；将分离液进行浓缩，得到磷钾化合物。本发明在加热条件下通过添加含钾无机化合物和碳单质使磷铁渣中难以被还原的铁离子被还原为铁单质，同时，本发明利用含钾无机化合物中的钾元素和磷元素结合生成磷钾化合物以回收磷元素。本发明提供的方法操作简单，且不会因为采用强无机酸而造成二次污染，同时对于磷铁渣中的铁元素和磷元素具有较高的回收率。

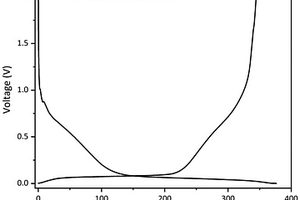

超高首效硬炭负极材料的制备方法及应用 1213

 0

本发明属于离子电池负极材料技术领域，公开了一种超高首效硬炭负极材料的制备方法，包括S1、用破碎机将生物质材料破碎成碎屑；S2、将处理后的生物质材料与添加剂球磨混合均匀；S3、将混合物在空气中进行预氧化处理；其条件为：将室温以1～10℃/min的升温速率升至150～300℃，并恒温保持18～24h，然后自然冷却至室温；S4、将预氧化后的混合物置于惰性气体中，先升温至450～650℃，保温1～4h；然后升温至800～1000℃，恒温1～4h；再升温至1000～1650℃，并恒温碳化1～4h，最后自然冷却至室温即可得到硬炭负极材料；还公开了利用该方法制备的硬炭负极材料在钠/锂离子电池中的应用；本发明解决了现有技术硬炭负极材料的首圈库伦效率低、循环稳定性和倍率差的问题，适用于钠/锂离子电池负极材料的制备。

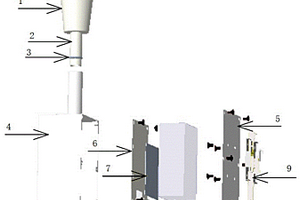

电池一体式无线LED灯塔 978

 0

本发明公开了一种电池一体式无线LED灯塔，该灯塔将可充电锂电池、安装电池的金属电池盒、LED灯塔本体、无线通信核心控制板、DIN导轨安装支架等巧妙地设计为一个整体，形成一种电池一体式无线LED灯塔。所述安装电池的金属电池盒内设计有电池安装板，所述可充电锂电池通过帮扎带、双面胶等安装到电池安装板上，并且电池安装板下面设计有一个支撑平台，电池安装好后电池底部正好落在该平台上形成对电池的支撑，以适应振动等严苛的工作环境，所述安装电池的金属电池盒一个侧面安装有标准DIN35导轨固定支架，使得灯塔电池充电时极易从DIN35导轨上拆装，同时安装电池的金属电池盒几乎为全密闭状况，给电池安全使用提供了保障。

二氟碘甲烷化合物和方法 983

 0

本申请涉及一种由二氟碘甲烷和[1.1.1]螺桨烷合成1‑(二氟甲基)‑3‑碘双环[1.1.1]戊烷的改进方法。通过在溶剂(诸如环丁砜)和无机碱的存在下使碘化物盐与氯二氟乙酸反应来制备二氟碘甲烷，通过使1,1‑二溴‑2,2‑顺式[氯甲基]环丙烷与试剂(诸如镁、甲基锂或苯基锂)反应来合成[1.1.1]螺桨烷。
