全部
▼
热搜：
929
0
本发明公开了一种改性磷酸锰铁锂正极材料的制备方法，包括：a.将微米级的磷酸锰铁锂、分散剂进行纳米化，得到纳米级的磷酸锰铁锂浆料；将微米级的固态电解质进行纳米化，得到纳米级固态电解质浆料；b.将磷酸锰铁锂浆料和固态电解质浆料烘干，再混合均匀，得到复合材料；c.将复合材料在惰性气氛下进行煅烧，得到改性磷酸锰铁锂正极材料；其中，分散剂为聚乙烯吡咯烷酮、聚乙二醇、聚乙烯醇中的一种或多种，其添加量为磷酸锰铁锂的1wt％～5wt％；改性磷酸锰铁锂正极材料中固态电解质的含量为0.3wt％～3wt％。本发明的改性磷酸锰铁锂正极材料，能够改善磷酸锰铁锂电子和离子电导率低的问题，更好的构筑电子和离子通道，提高循环性能。
695
0
本发明提供一种改性N，P共掺杂钛酸锂负极材料及其制备方法，具体涉及锂离子电池负极材料技术领域，将LiOH·H2O和锐钛矿混合得到前驱体。将前驱体与无水次磷酸钠置于管式炉内，通入NH3和N2混合气体加热至800℃，得到氮、磷共掺杂钛酸锂材料。将石油沥青、无机物、有机溶剂及氮、磷共掺杂钛酸锂颗粒加入到100mL的圆底烧瓶中混合均匀，旋蒸脱除有机溶剂。将脱除有机溶剂后的混合物移入管式炉中，通过H2和Ar混合气体并升温至800‑850℃，并恒温1h，然后降温至400℃恒温1h。待降到室温之后，用去1mol/L的盐酸将混合物中的无机物脱除，离心洗涤之后再经真空干燥12h，即得到产品。本发明可确保整个复合材料物质分散均匀、致密，进而保持电极结构的稳定和高导电性。
811
0
本发明提供了双层列车上层地板结构，包括由纤维复合材料制成的上蒙皮、下蒙皮、框架和方管；所述框架设置在所述上蒙皮和所述下蒙皮之间，所述框架包括设置在周向且对所述上蒙皮和所述下蒙皮封边的外框以及交叉设置在所述外框内的若干横梁和纵梁；若干所述方管竖直设置在所述上蒙皮、下蒙皮和所述框架形成的空腔内，以增大整体抗压性能。与现有技术相比，本发明的有益效果在于，本发明提供的双层列车上层地板结构首先通过将传统金属材质地板替换成纤维复合材料地板，在增大强度的同时降低自身重量，其次，通过在内部设置方形管提高整体抗压能力，最后，通过将若干方形管排布成蜂窝结构，达到隔音减震的效果。
929
0
本发明公开了一种纳米粉末添加在有色金属与钢铁材料的方法，解决纳米粉末(50～200nm)添加在有色金属与钢铁材料在熔炼过程中不易分散的技术利用有色金属与钢铁材料作为难以与有色金属与钢铁材料微米级结合的纳米级硬(异)质颗粒包裹外层，将有色金属与钢铁材料微米级粉末与纳米级硬(异)质颗粒粉末均匀搅拌5‑8小时后添加入圆管中空处，通过高温连续滚轧成型制成含有色金属与钢铁材料微纳米级混合之复合材料小圆棒，此制成操作简单方便，且在后续熔炼有色金属与钢铁材料中可加入含有色金属与钢铁材料微米级之复合材料小圆棒，熔炼过程中纳米级硬(异)质颗粒在有色金属与钢铁材料中发挥晶粒细化与强化机械性质,值得推广及应用。
591
0
本发明为一种外围包覆纯铝层的B4C增强铝基棒材及其制备方法，该棒材中心部分为B4C增强铝基复合材料，其中含有5～15wt.％均匀分布的纳米级B4C颗粒，尺寸为30nm～80nm，外围包覆纯铝。该制备方法为：首先将B4C颗粒和铝粉均匀混合放入包套中抽真空，在氩气氛围中烧结成棒材，去除表面氧化层，再将此棒材作为砂型铸造的型芯，并将680℃～750℃熔融铝液浇注进去，水冷后使铸件与型芯成为整体，清洁表面后旋锻加工，获得外围包覆纯铝层的B4C增强铝基棒材。本发明的制备方法工艺简单，周期短，原料利用率高，制备的棒材强度高于普通纯铝或铝合金棒材，且同时保持较高的塑性韧性，具有良好的应用前景。
815
0

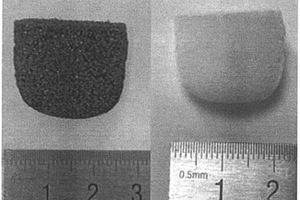

本发明属于隔热材料的制备技术领域，具体涉及一种发泡法制备氧化铝泡沫陶瓷的方法。制备方法包括以下步骤：以氯化铵、尿素、糖、助烧剂和氧化铝粉末为原料，研磨混合后直接在惰性气氛下发泡得到多孔碳/氧化铝复合材料，将得到的复合材料除去碳得到氧化铝泡沫陶瓷前驱体，再将得到的前驱体高温烧结，即可得到多孔氧化铝泡沫陶瓷。本发明采用简易无毒的工艺路线，生产周期短，制备出的氧化铝泡沫陶瓷具有高孔隙率、低体积密度和高效隔热的特点。
699
0

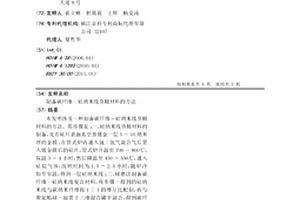

本发明涉及一种制备碳纤维－硅纳米线负极材料的方法。其步骤是：一、硅纳米线负极材料的制备，先在硅片表面真空蒸镀金一层5－10纳米厚的金膜；在管式炉内通入氩/氢气混合气后置入镀金膜后的硅片，管式炉升温至700－800℃，保温3－4小时，然后降温至450－550℃，通入硅烷气体，沉积时间为1.5－2.5小时，随炉冷却至室温，得到一层硅纳米线；二、球磨法制备碳纤维-硅纳米线复合材料，将步骤一得到的硅纳米线与碳纳米纤维按1∶1的摩尔比配制，再与聚氨酯球一起置于三维混合罐中混合，得到碳纤维-硅纳米线复合材料。本发明方法制备的负极材料可以提高材料的循环稳定性；材料表面均匀分散在碳基体中，提高了材料的导电性。
1039
0

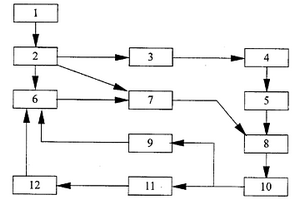

一种热电式合成射流压电微驱动器装置及控制方法,属流场主动控制领域。其装置包括热电电源(1),DC-DC电源变换电路(2),升压变压器前置电路(3),高频升压变压器升压电路(4),整流滤波电路(5),高性能微控制器(6),全桥驱动电路(7),全桥式逆变电路(8),变频控制闭环反馈电路(9),滤波电路(10),压电-金属复合材料合成射流微驱动器(11),传感测量模块(12)。其控制方法采用脉宽调制方式控制驱动器驱动信号的频率与电压来控制产生的合成射流。采用自主式传感方式测试射流的涡特性,并送回微控制器形成闭环反馈控制。本装置无需外部电源供给,以结构的余热作为能源来发电,实现能源自给,有利于结构降温。可以应用于高速、高机动性的飞行器及飞行器的隐形技术;还可推广到芯片降温,汽车、舰船以及流体机械领域中。
1069
0

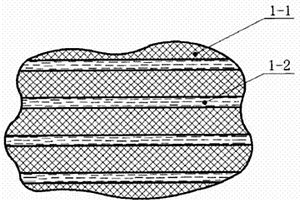

聚合物基碳纳米管取向增强功能材料及其制备方法、装置，涉及一种碳纳米管复合材料的制备技术领域。将高分子材料与功能材料通过汇流器将来自不同塑化装置的多层熔体叠合成一层，复合熔体在离开汇流器进入层叠取向模具的入口熔体沿宽度方向平均分割成m等份，每一等份在层叠取向模具中继续向前流动并旋转90°同时展宽m倍，厚度减薄到1/m倍，成为分支熔体，在此过程中高分子材料和功能材料由于双向拉伸作用得到取向，分支熔体在出口端相互汇流成为2×m层的出口熔体，获得由高分子材料与功能材料交替层叠而成的复合材料，具有优异的力学性能和导电性能。
736
0
本发明提供一种高性能复合电缆，其导体材料主要为SrCeO3系陶瓷和 碳纤维，其中陶瓷基料占50％-65％，石墨粉占30％-40％，SrCeO3占1％-3％， 添加剂为5％-8％，将陶瓷基料、石墨粉、SrCeO3和添加剂按比例混合烧制 成导电陶瓷，将导电陶瓷用作内芯，碳纤维用作外芯，接头处无需断开，用碳 纤维接头连接，形成高性能复合材料线芯传输电缆，本发明的显著效果是，利 用SrCeO3系陶瓷导电特性，将其制成性能优异的电缆线芯，不仅节约了 铜的用量，而且与铜相比，复合材料一般具有导电性、耐腐蚀、耐高温、硬度 大，强度高无毒、导热、抗热冲击等性能重量较轻，抗氧化，高稳定性的优点， 使其功能和使用寿命大大增加。

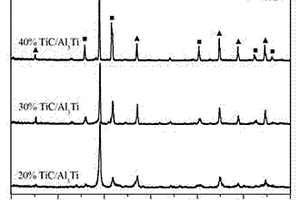

一种制备TiC/Al3Ti金属间化合物基表面复合涂层的方法,涉及金属间化合物基表面复合涂层,本发明采用Ti-C-Al体系的Al、Ti、C粉末为原料,按TiC的体积分数20-40%混合均匀并压制得到一定厚度的预制块,干燥后采用有机粘结剂粘贴于干燥后的铸型型壁内;预热铸型后,浇入钢或铁液,冷却后在钢或铁件表面形成TiC/Al3Ti金属间化合物基复合材料涂层。本发明具有工艺简便、成本低、涂层结合力强、综合性能好等特点,可广泛用于铸钢或铸铁件的表面强化和抗氧化。
900
0
本发明提出了多孔硅碳复合负极材料及其制备方法。该制备方法包括：(1)将酵母菌放入蔗糖溶液中发酵；(2)向发酵后的混合溶液中加入硅烷化合物和硫酸锌，形成前驱体溶液；(3)对前驱体溶液进行碳化处理，以获得复合材料；(4)对复合材料进行还原处理，以获得多孔硅碳复合负极材料。本发明所提出的制备方法，以酵母菌作为生物模板剂，并通过发酵可制备出独特多孔结构的硅碳复合负极材料，同时，硅烷化合物碳化后均匀地掺杂在生物模板上，为之后充放电过程中硅材料的膨胀提供缓冲空间，并且酵母菌表面的亲水基团对硅烷化合物有吸附作用，从而使碳化处理后的材料结构稳定性更好。
905
0
本发明公开了一种用于宽频吸声的层状结构声学超材料及其制备方法，涉及声学材料技术领域，该用于宽频吸声的层状结构声学超材料及其制备方法，包括丁腈橡胶复合材料、发泡聚氨酯和聚氨酯薄膜，所述丁腈橡胶复合材料、发泡聚氨酯和聚氨酯薄膜通过粘合剂复合得到层状结构声学超材料，一种用于宽频吸声的层状结构声学超材料的制备方法，包括如下步骤：S1：功能性无机填料的预处理：将无机填料和偶联剂混合，通过高速球磨预处理得到改性后的无机填料。本发明通过将功能性材料和粘弹性吸声材料有机结合，制备了一种宽频吸声效果显著的层状结构聚合物声学超材料，充分发挥各层材料和结构的优势，将多种吸声机理有机结合，实现对声波的最大程度吸收。
950
0

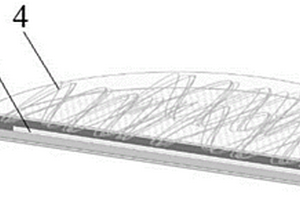

本发明公开了一种利用微通道促血管化的组织再生膜及其制备方法，该再生膜包括微通道层和纺丝层；微通道层为具有三维网络通道的再生膜，再生膜内的三维网络通道由弯曲固定后的金属丝经被腐蚀消除后制得；纺丝层设置于再生膜的致密侧。该制法为：将可降解聚合物溶解后注入模具中；将金属丝材缠绕成为固定的三维网状结构，压平整，置入可降解聚合物溶液中，蒸发成型获得复合材料；将复合材料经腐蚀液腐蚀后洗去金属丝材，获得具有微通道的再生膜；将再生膜的致密侧朝上，在表面进行纺丝，制得。本发明的组织再生膜有效解决了促血管化微通道的通径大小和结构可控性问题，兼具良好的力学性能和促骨生成性能，满足临床需求，具有广泛应用前景。
1065
0

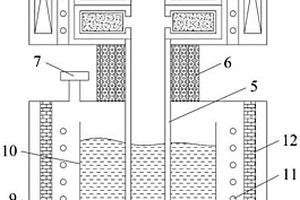

本发明涉及电磁铸造技术领域，具体涉及一种铝碳化硅差压电磁铸造设备，包括熔炼装置和电磁成型装置，熔炼装置包括熔炼腔、石墨坩埚和电加热机构，石墨坩埚设置在熔炼腔中，电加热机构设置在所述熔炼腔中；电磁成型装置包括设置有电磁场发生器的成型腔，当电磁场发生器启动后，成型腔内部会产生电磁场，成型腔内设置有成型模具，每个成型模具中均放置有碳化硅预制体，本发明结构简单，通过引入电磁场，在铝合金熔体内部产生振荡，并为铝合金熔体在碳化硅预制体中的渗进过程提供额外的驱动力，提升了铝碳化硅复合材料的致密度，避免了复合材料内部微观缺陷的产生，且使用安全性较高。
771
0
本发明提供了一种具有超强稳定性的荧光复合薄膜及其制备方法和应用。该制备方法包括以下步骤：制备均匀分散的介孔二氧化硅小球；将均匀分散的介孔二氧化硅小球与钙钛矿原材料混合，并通过高温煅烧处理得到荧光复合材料；将荧光复合材料过筛后与聚二甲基硅氧烷混合，得到具有超强稳定性的荧光复合薄膜。通过上述制备方法制备得到的荧光复合薄膜可以用于各类智能显示设备，照明设备中，具有较宽的色域和超强的发光稳定性。
1025
0
本发明公开了一种多功能环保型吸附材料，按照以下步骤制备得到：将核桃壳放入烧结炉中，烧结，研磨粉碎得到碳化颗粒；将硅藻土和碳化颗粒混合均匀，球磨过筛，得到核桃壳基碳复合材料；配制壳聚糖磷酸水溶液；将四氧化三铁和粘合剂加入水中，分散，加入核桃壳基碳复合材料，加入壳聚糖磷酸水溶液，挤压成型得到颗粒料；本发明采用核桃壳为原料制备环保型吸附材料，具有较高的孔隙度和比表面积，与硅藻土材料混合后，吸附效果好，可有效吸附废气中的各种有机小分子杂质；同时本发明还加入了壳聚糖，壳聚糖中的氨基可以与废气中的酸性物质成盐，进而达到除去废气中酸性有害物质的目的。
822
0

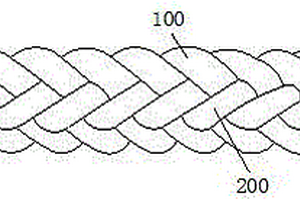

本发明属于绳缆技术领域，尤其为一种高分子聚乙烯船用绳缆及其制作方法，所述船用绳缆包括S捻向股和Z捻向股，所述S捻向股和Z捻向股交织成空心编织绳缆，所述S捻向股和Z捻向股均包括高分子聚乙烯纤维丝捻股以及涂覆于高分子聚乙烯纤维丝捻股表面的环氧树脂/短切碳纤维复合材料外覆层，所述环氧树脂/短切碳纤维复合材料外覆层的外表面设有外编织包覆层。本发明使绳缆具有良好的耐冲击、耐低温及自润滑性能，且使用过程中不易发生旋转，进一步提高绳缆的耐冲击性能的同时，使绳缆具备比强度大、比模量高、拉伸强度大、耐腐蚀、抗疲劳和结构稳定性好等优点，通过在外编织包覆层表面涂覆耐磨层，使船用绳缆的耐磨性能更优，使用寿命更长。
927
0
本发明涉及一种锂离子电池负极材料的制备方法以及锂离子电池，所述负极的制备方法包括如下步骤，将一定量的Ti3AlC2加入用LiF和HCl混合液反应得到手风琴状的Ti3C2；将得到的Ti3C2悬浊液加入Ni盐、丙烯酸，于60Co产生的γ射线中进行辐照；接着将悬浊液倒入液氮进行急速冷冻，随后将得到的产物进行冷冻干燥，最后采用CVD方法在Ti3C2‑NiO外面包覆碳层；本发明制得的复合材料NiO粒子均匀的分散于三维手风琴状Ti3C2片状缝隙之间，有效的缓解了NiO在充放电过程中的体积膨胀效应而导致材料粉化、结构坍塌，Ti3C2和CVD碳层有效的改善了NiO的导电性。
688
0
本发明涉及光纤复合输电导线技术领域，且公开了一种多股绞合型碳纤维光纤复合电缆及其制造工艺，采用多股绞合型碳纤维复合光纤结构，采用碳纤维复合材料多股绞方式，其结构包括塑料/不锈钢管光单元、高模量碳纤维复合芯棒、碳纤维/光纤复合芯棒、耐候性硅橡胶填充层、铜/铝绞线、外绝缘层组成。该多股绞合型碳纤维光纤复合电缆及其制造工艺，通过采用多股绞合型碳纤维复合光纤结构，为大容量光纤提供结构空间，采用碳纤维复合材料多股绞方式，使电缆结构具有更高拉伸强度和模量、较强耐腐蚀性和耐热稳定性、较强应力分散性，大大降低了输电线路短路电流过热、雷击断股等风险。
757
0

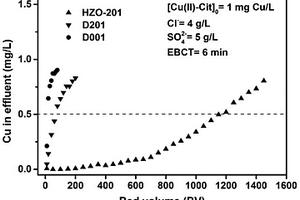

本发明公开了一种去除水中多羧基类重金属络合物的方法，属于废水处理技术领域。本发明的方法通过将阴离子交换树脂与纳米水合氧化物复合，形成纳米复合材料；而后采用该纳米复合材料作为吸附剂，与水中的多羧基类络合物构成三元络合物，实现多羧基类重金属络合物的吸附分离。由于三元络合物的形成具有特异性，本发明的方法在吸附过程中可排除盐离子等干扰，并具有良好的重金属络合物处理效果。
735
0

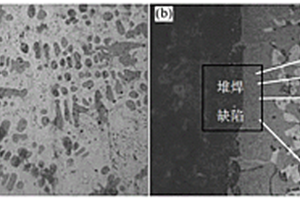

本发明公开了一种对镁基材料表面进行堆焊加工处理的一种复合粉末，具体针对AZ91D镁基材料表面堆焊处理而提高其耐磨性能的复合粉末，其特点是在保障完成等离子表面堆焊工艺的前提下，显著提高了AZ91D镁基材料的耐磨损、耐腐蚀、耐高温冲刷性能。这种合金粉末材料的特点是在传统合金粉末中加入稀土元素铕(Eu)或钇(Y)促使形成新型纳米层状金属间化合物，使得等离子堆焊之后复合材料表面耐磨损性能提高35％左右，同时堆焊层平滑均匀并且不出现气孔和裂纹，大幅延长了AZ91D镁基复合材料零部件磨损周期和使用寿命。
769
0

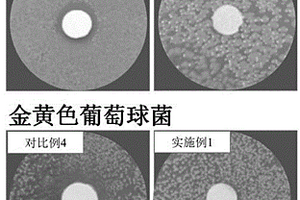

本发明涉及一种性能优异的接触抗菌聚酯复合材料及其制备方法，特别是一种回收PET材料的制备方法，所述复合材料包括聚酯65～95份，醋酸乙烯酯基共聚物5～35份，环氧化纳米氧化锌0.1～4份。本发明的材料韧性好，强度高，并且具有优异的非迁移抗菌性能，可用于制备各种纤维及织物、塑料包装制品、汽车内饰件和医疗耗材等。
本发明属于无机复合材料合成领域，公开了一种CdIn2S4@NiS p‑n型3D复合花球结构光催化剂的制备方法和应用。以氯化镍为镍源，硫代乙酰胺为硫源，CdIn2S4纳米粒子为成核剂和复合剂，采用乙醇溶剂热法一步合成了CdIn2S4@NiS p‑n型3D复合花球结构光催化剂，并将其用于在可见光催化降解盐酸四环素或甲基橙染料。该发明首次利用CdIn2S4纳米粒子对NiS纳米花球进行修饰，构筑3D p‑n型异质结结合，增加复合结构的光吸收能力；p‑n型异质结的内建电场，提高光量子产率，加快了光电子对的迁移和分离，3D形貌有效地增加了比表面积和反应的活性位点，大大提升了光催化剂的性能。本专利所提供的制备方法简单，成本低，复合结构的活性高，具有潜在的工业化应用前景。
本发明公开了一种环路热管用多孔铜‑木质纤维/聚苯乙烯双层复合毛细芯及其制备方法，取氯化钠或无水碳酸钠研磨后过筛，得到粒径为50‑75μm的造孔剂，干燥备用；将聚苯乙烯、木质纤维与造孔剂混合压片，通过烧结、洗涤得到多孔木质纤维/聚苯乙烯复合材料毛细芯；将电解铜粉与造孔剂混合压片，通过烧结、洗涤得到多孔铜‑木质纤维/聚苯乙烯双层复合毛细芯；再将两者叠加复合，其中多孔铜芯靠近环路热管蒸发端，多孔复合材料毛细芯靠近环路热管补偿室。本发明将双层复合毛细芯应用于环路热管中，既可以强化内部的传热传质，又可以在径向上形成递变热阻，进而减小背向漏热，有效降低环路热管运行温度，稳定相变界面，从而提高环路热管的运行性能。
765
0
本发明涉及一种增强型高耐候太阳能电池背板及其制备方法。该太阳能电池背板包括支撑层、设置在支撑层一侧的耐候层、以及设置在支撑层另一侧的增强层；所述耐候层采用一层或多层具有耐候功能的耐候高分子薄膜、耐候高分子涂层、耐候金属薄膜、耐候金属镀膜或金属专用耐候涂层的中的一种材料或至少两种材料组成的复合材料制作；所述支撑层采用拉伸强度为10‑10000MPa、水汽透过率小于5.0g/(m2.d)的具有支撑功能和水汽阻隔功能的高分子薄膜或金属薄膜制作；所述增强层采用纤维材料或高分子树脂材料制作，或采用纤维材料与高分子树脂材料的复合材料制作。
620
0
本发明公开了一种毒死蜱分子印迹光电化学传感器及其制备方法，该光电化学传感器包括参比电极、辅助电极和工作电极，工作电极为分子印迹电极，分子印迹电极包括导电基体及负载于导电基体上的复合材料，复合材料为聚(3‑己基噻吩)修饰的碘氧化铋。制备上述光电化学传感器的制备方法，在导电基体表面通过涂覆和SILAR法制得BiOINFs/P3HT/ITO电极，通过将交联剂、功能单体、引发剂的混合溶剂滴涂到上述电极表面，经过加热聚合，去除模板分子毒死蜱，制得洗脱毒死蜱后的MIP/BiOINFs/P3HT/ITO电极。该传感器应用于水样中毒死蜱检测，具有较高的选择性识别能力、良好的再生性和稳定性，制作简单、便于携带。
本发明公开了一种基于蛋白质的石墨烯-单壁碳纳米管-纳米金复合材料的制备方法及其应用，包括如下步骤：制备氧化石墨烯-单壁碳纳米管悬浮液。向得到的GO-SWCNT悬浮液中加入4.0mL?1%(w/w)?HAuCl4超声搅拌0.5h, 之后加入300mgBSA并搅拌使其溶解，用1M?NaOH调节pH至碱性，然后将混合液移入圆底烧瓶中90℃加热搅拌回流3h。在12000r/min转速下离心获取下层沉淀物，用超纯水洗涤下层沉淀物，离心分离，重复多次，直至上层清液的pH值在7左右，得到的沉淀在60℃下真空干燥一夜，即制得产物。
1014
0
本发明公开了一种二次铝电池，包括正极、含铝负极和非水电解液。其中正极为碳纳米管/醌类化合物的复合材料，所述醌类化合物为醌及相应的衍生物中的任一种。
中冶有色为您提供最新的江苏有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月07日 ~ 09日
2024年08月08日 ~ 10日
2024年08月19日 ~ 21日
2024年09月11日 ~ 13日
2024年11月01日 ~ 04日
