全部
▼
热搜：

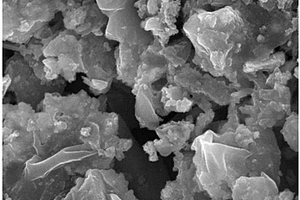

本发明公开了一种锂离子电池负极材料SiO@Al@C的制备方法及应用。所述复合材料由纳米铝均匀涂覆在一氧化硅表面和致密的导电碳纤维组成。本发明的纳米铝和导电碳纤维大幅度提高了一氧化硅材料体系的导电性，保证其较高的库仑效率，有效地抑制其体积膨胀效应，循环性能和首次库仑效率也得到了显著改善，适合高容量长循环的锂离子电池负极，可应用于动力电池。
1191
0
本发明涉及一种锂离子电池防火存储装置，该电池存储装置包括隔热防火箱体1、电池2、温度传感装置3、控制单元4、电磁铁5和灭火罩6。所述隔热防火箱体1内可放置闲置锂离子电池，顶部镶有电磁铁5，正常存储状态下灭火罩6吸附于电磁铁5上，电池放置位下方配有温度传感装置3，控制单元4随时监测电池2的底部温度，针对异常高温状态会对电磁铁5断电，灭火罩6会在第一时间落下，罩住电池2，通过隔绝空气实施灭火，避免大规模的火灾或爆炸蔓延，从而保护了电池2的安全性。
950
0
本发明涉及电池技术领域，特别是涉及一种固态电解质及全固态锂金属电池的快速烧结制备方法。固态电解质的制备方法包括如下步骤：1)将电解质粉体压制成电解质粉饼；2)采用炭黑包覆步骤1)所提供的电解质粉饼获得第一包覆体；3)将步骤2)所提供的第一包覆体在微波条件下加热，冷却后分离炭黑，以提供固态电解质。本发明能够非常快速地制备陶瓷电解质和全固态锂金属电池。
687
0

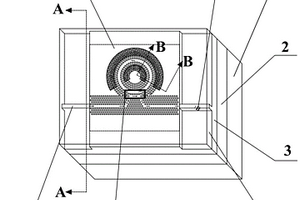

本发明公开了一种基于铌酸锂薄膜的光子晶体微环调制器芯片，包括芯片基底、芯片下包层、波导芯层及芯片上包层；本发明采用在波导芯层集成了输入光波导、光子晶体微环调制结构及输出光波导，其中光子晶体微环调制结构由单个直通波导及一个闭合环形波导组成，直通波导为二维线缺陷光子晶体波导结构，环形波导为二维圆形晶格环形谐振腔型光子晶体波导结构，调制电极设置在环形波导上，波导芯层采用铌酸锂薄膜材质制备，具有高电光系数的同时能极大减小器件尺寸提高集成度，结合光子晶体波导慢光效应增强电光效应，使调制器工作在低驱动电压，进一步减小结构尺寸。该调制器芯片制作工艺简单，易于集成和扩展，具有良好的可靠性和性能稳定性。

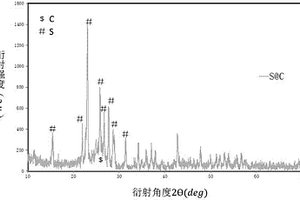

本发明公开了一种用废弃聚氨酯塑料制备多孔碳负载硫的锂电池电极材料的方法。该方法是以升华硫、碳酸钾、废旧聚氨酯为原料，通过了马弗炉高温热处理制备多孔碳，热熔法和机械分散法制备了一种多孔碳负载硫的锂电池电极材料活性物质。该方法关键是通过煅烧让单质硫熔融进入这种多孔碳的孔隙内，机械分散法制备电极材料浆液，最终通过真空干燥箱干燥得到多孔碳负载硫的复合电极材料。经过电化学测试可知该新型多孔碳负载硫的复合电极材料，循环稳定性好、倍率性能优异、制备简单、实验条件温和、原材料廉价，具有商业化的潜力。
1075
0
本发明涉及一种锂离子电池隔膜表面超分子膜的构筑方法。采用具有高热稳定性、高机械强度以及具有亲水极性官能团的有机、无机构筑基元，以基于分子界面的层层自组装法在聚烯烃隔膜表面和孔道内表面交替组装有机-无机复合超分子膜，通过从分子水平上对超分子膜厚度、组成和结构以及表面特性的精细调控，改善了隔膜的热稳定性、机械强度和离子电导率，从而提高了锂离子电池的安全性及电化学性能。
1008
0

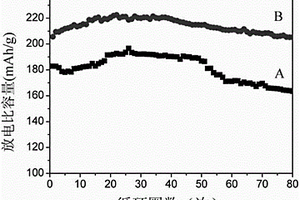

本发明公开了一种经表面氟化处理的锂离子电池NCA正极材料及其制备方法，该方法包含 : 步骤1，称量含氟化合物和NCA正极材料，其中，含氟化合物和NCA正极材料的用量摩尔比为0.25~2 : 100；步骤2，混合含氟化合物和NCA正极材料，研磨成粉末；步骤3，将混合好的粉末，300℃-700℃温度下热处理1-5小时，得到经表面氟化处理的NCA正极材料；该NCA正极材料为LiNi0.8Co0.15Al0.05O2；该含氟化合物在300-700℃温度范围内发生热分解反应。本发明提供的锂离子电池NCA正极材料的表面氟化处理方法，通过对NCA正极材料进行表面氟化处理，制备出电化学性能优良的正极材料, 改善了材料的循环性能和高倍率下的电化学性能的同时也提高了电极材料的放电比容量，方法简单，实现了NCA正极材料的均匀氟化，易于工业化生产。
820
0
本发明涉及一种溴化锂溶液对管材的腐蚀试验装置与方法，腐蚀试验容器内密封有腐蚀介质和由工作电极、参比电极、辅助电极组成的三电极测试体系，腐蚀试验容器置于恒温加热装置中；真空度调节系统由微型真空泵、高精度真空表、三通阀组成，三通阀分别通过接口紧密配合的乳胶管与微型真空泵和腐蚀试验容器密封连接；三电极测试体系通过三电极导线连接电化学工作站，电化学工作站连接计算机，用于通过内嵌软件数据处理后在计算机上呈现可视化图形和数据。本发明能较真实地模拟吸收式热泵和制冷机中吸收器的实际工况进行腐蚀试验；准确测量真空度和溶解氧对溴化锂溶液中管材腐蚀的影响；且控制方便，操作简单，测量结果准确，适应不同的试验条件、适用面较广。
1092
0
本发明公开了一种锂电池用陶瓷涂覆隔膜及其制备方法，属于电池技术领域，包括陶瓷涂层和基材隔膜，所述陶瓷涂层由水性陶瓷涂覆浆料均匀涂敷在基材隔膜表面制成，所述陶瓷涂覆浆料中包括：10～30wt％的氧化铝、0.5～3wt％的粘接剂、0.2～1.0wt％的添加剂和0.01～0.1wt％的助剂，所述氧化铝为粒径比D1/D2为0.10～0.20的纳米氧化铝粉体。本发明的技术方案的陶瓷涂覆隔膜热安全性提高、对电解液润湿能力强，应用在锂电池上可以提高电池的循环寿命。
1108
0

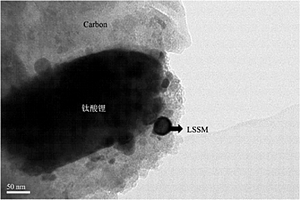

本发明提供一种双高导电材料包覆纳米钛酸锂的制备方法，通过溶胶凝胶法以Li和Ti的可溶性化合物，按照Li/Ti=0.8~1.0的摩尔比进行配料加入到混有水解抑制剂的醇水混合溶剂中，再加入双组分螯合剂与金属离子在碱性条件下发生螯合反应，搅拌、加热形成凝胶。同时按La:Sr:Sc:Mn=0.5:0.5:0.1:0.9摩尔比溶于醇水混合溶剂中，再加入双组分螯合剂与金属离子在碱性条件下发生螯合反应，搅拌形成溶胶；将上述所得的凝胶与溶胶混合搅拌成共凝胶，得到烧结前驱体；经球磨，在900～1150℃条件下煅烧5～15小时，得到La0.5Sr0.5Sc0.1Mn0.9O3/C-Li4Ti5O12负极材料。该方法制备的钛酸锂分散效果较好，显著改善了纳米粉体的团聚现象，且电化学性能优越。
878
0

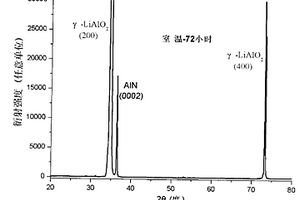

一种在铝酸锂晶片上低温制备氮化铝薄膜的方法，将抛光的(100)γ－LiAlO2晶片置于流动或密封氨气气氛环境中，在室温至800℃的温度范围内，保温0.1至120小时，对(100)γ－LiAlO2晶片表面进行氮化处理，在(100)γ－LiAlO2晶片表面获得一层高度c轴取向的(0001)氮化铝薄膜。这种表面覆盖有(0001)氮化铝薄膜的(100)γ－LiAlO2晶片的表面粗糙度明显降低，稳定性得到明显提高。用本发明方法制备的氮化(100)γ－LiAlO2晶片可作为衬底用于外延制备GaN、氮化铝、InGaN、ZnO等宽禁带半导体薄膜、厚膜以及功能器件。
975
0
本发明公开的属于锂电池检测技术领域，具体为一种锂电池直流母线用继电器失效检测电路，其技术方案是：包括控制信号、偏置电阻、滤波电容、检测电阻、开关NMOS管、二极管、继电器、电池组Pack和负载元件，所述控制信号电性连接所述偏置电阻、所述滤波电容、开关NMOS管、所述二极管和所述继电器，还包括连接在所述开关NMOS管一端的所述检测电阻，和连接在继电器之间的所述电池组Pack，所述检测电阻包括R三和R十五，所述R三和所述R十五连接所述开关NMOS管的一端，本发明的有益效果是：达到不仅能够对继电器触头进行粘连检测，且能够对驱动端线圈做检测，降低失控风险的效果。
本发明涉及一种基于VA族单质或其复合材料负极的双极性电极及双极性锂离子电池。所述双极性电极包括：VA族单质或VA族单质与掺杂材料形成的复合材料负极、铝箔集流体和锂离子电池正极；所述VA族单质或其复合材料负极的下截止电压为0.3～1 V时，具有200 mAh/g以上的质量比容量。
684
0
本发明涉及一种高容量锂离子电池硅碳复合负极材料及其制备方法。所述制备方法包括如下步骤：S1：将硅粉研磨至80~200nm，低温干燥后与软碳混合得混合粉末；S2：将混合粉末球磨得硅颗粒均匀镶嵌在软碳表面上的粉体；S3：将粉体于400℃~700℃下进行低温热处理，筛分，得复合前驱体；S4：将复合前驱体在惰性气体条件下包覆处理，筛分得粉体材料S5：将粉体材料于750℃~1100℃惰性气氛下进行高温碳化热处理1~8h，筛分即得到高容量锂离子电池硬炭复合负极材料。本发明提供的制备方法工艺简单，制备得到的硅碳复合负极材料具有高容量，倍率性能优越，在新能源汽车、移动通讯、储能电站等领域具有很高的应用价值。
1015
0

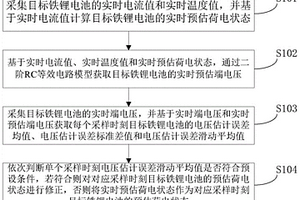

本发明公开了一种铁锂电池荷电状态预测方法，包括：获取每个采样时刻所述目标铁锂电池的电压估计误差均值、电压估计误差标准差值和电压估计误差滑动平均值；分别判断该采样时刻电压估计误差滑动平均值是否大于第一条件值，以及当前采样时刻电压估计误差滑动平均值是否小于第二条件值；若大于则将预估荷电状态修正到第一修正值，若小于则继续判断电压估计误差滑动平均值等于标准值的采样时刻，并将该采样时刻的预估荷电状态修正到第二修正值；第一条件值表达式为μ(t)+n*σ(t)，第二条件值表达式为：μ(t)‑n*σ(t)。本发明利用开路电压的两个充放电平台特性，判断修正预估荷电状态的时机，并将荷电状态修正至设置的值，提高荷电状态的预测精度。
755
0
本发明涉及非真空坩埚下降法生长锂铊共掺碘化钠闪烁晶体的方法，包括：（1）选用NaI、6LiX和TlX作为原料，再与脱氧剂混合后，置于坩埚中并密封；（2）将密封后的坩埚竖直置于晶体生长炉的中间位置，然后升温至700～1000℃并保温一定时间，使原料完全熔融；（3）设置固液界面的温度梯度为10～50℃/cm，坩埚下降速度为0.1～10mm/小时，开始锂铊共掺碘化钠闪烁晶体的生长；（4）生长结束后，降至室温。
754
0
本发明涉及一种用于锂电池电池包的联合仿真优化设计方法，包括以下步骤：步骤1：利用参数估计法对单一电芯进行特征建模；步骤2：利用联合仿真平台对模型建立联合仿真；步骤3：根据仿真结果和实际要求对单一电芯进行组合形成锂电池电池包。与现有技术相比，本发明具有降低成本，减少硬件使用等优点。
686
0

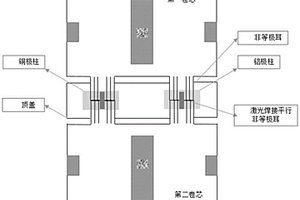

本发明提供了一种锂电池非等极耳与极柱的连接结构，包括：第一卷芯和第二卷芯，所述第一卷芯和第二卷芯上均设置有多个极耳，且多个极耳的面积沿梯度变化堆叠设置；还包括极柱，所述极柱作为锂电池的电极；多个所述极耳通过激光焊接直接焊接在极柱上，所述激光焊接方式包括平行极耳焊接和垂直极耳焊接。对于非等极耳，由于极耳存在梯度，直接通过激光焊接极耳与极柱，容易造成焊接不良，本发明专利经过优化激光焊接位置，不仅减少了由于非等极耳造成的焊接不良问题，而且提高了生产效率。

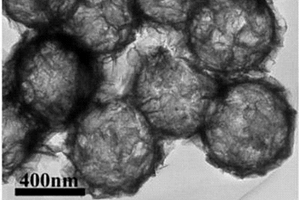

本发明提供了一种薄片缠绕成的富锂锰基空心纳米球正极材料及其制备方法，正极材料分子式为xLi2MnO3·(1‑x)LiNi1/3Co1/3Mn1/3O2(0< x< 1)。制备方法包括：制备聚苯乙烯球a；将聚苯乙烯球a磺化，得磺化的聚苯乙烯球b；将镍盐、钴盐、锰盐和环六亚甲基四胺溶于柠檬酸钠溶液中，得溶液c；将磺化的聚苯乙烯球b分散在溶液c中，经吸附、离心、洗涤、干燥得粉末d；将粉末d与锂盐研磨混合，得到粉末e；将粉末e高温煅烧，即得。本发明制备的正极材料，0.1C首次放电容量可达到281.7mAh g‑1，10C首次放电容量可达到136.6mAh g‑1，且10C循环200圈容量保持率可为70％。
869
0

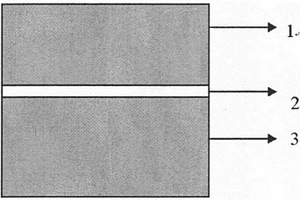

本发明提供了一种不锈钢箔与热塑性聚烯烃复合锂电池软包装膜及其制备。所述的不锈钢箔与热塑性聚烯烃复合锂电池软包装膜，其特征在于，包括不锈钢箔阻隔层以及热塑性聚烯烃薄膜热封层，所述的不锈钢箔阻隔层与热塑性聚烯烃薄膜热封层之间设有粘合剂层，不锈钢箔阻隔层与热塑性聚烯烃薄膜热封层之间通过粘合剂层粘合在一起。本发明结构简单，具有耐电解液腐蚀的优点，提高了使用安全性。
1167
0

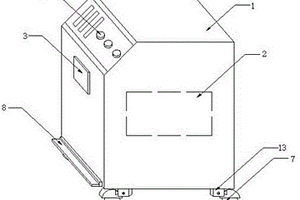

本实用新型公开了一种基于磷酸铁锂电池的可移动发电机，包括移动式发电机，移动式发电机包括机体和内置于机体内部的锂电池，机体的前端安装有液晶屏，液晶屏的上方设置有控制开关，机体的下方对称开设有两组调节槽，两组调节槽内均活动安装有折叠式移动机构，折叠式移动机构包括水平设置于调节槽内的转动轴和对称安装于转动轴下方的两组移动滚轮，转动轴的两端活动穿插于调节槽的内壁上且一侧水平安装有脚部踏板，移动滚轮由支撑杆、万向轮和限位弹片组成。本实用新型对发电机的滚轮安装方式进行了改进，对滚轮采用可收纳的设计方式，并且安装于配合使用的脚部踏板，方便对滚轮进行展开以及收纳，提高发电机的灵活性以及稳定性。
926
0

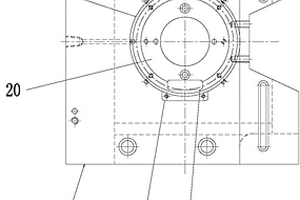

本实用新型公开了一种锂电池壳体复合模具，包括模具底座，模具底座设有中间孔，在模具底座上与中间孔同轴心设有拉伸凹模安装槽Ⅱ，在安装槽Ⅱ的外沿设有落料凹模安装槽Ⅰ，落料凹模与拉伸凹模同轴心安装在模具底座上，所述复合模具设有落料凸模、拉伸凸模，落料凸模与拉伸凸模可相对移动地组装在一起，与落料凹模、拉伸凹模配合，完成对卸料板的落料、拉伸工序。本实用新型的锂电池壳体复合模具，落料、拉伸工序在同一工位一步完成，模具稳定性好，结构简单，产品尺寸均匀稳定，合格率高。
765
0
本实用新型公开了一种电动车锂电池散热装置，电池箱本体后壁设置有多个进风口，每个进风口内均通过支架安装有滤尘风扇，电池箱本体前侧设置有出风口，出风口内安装有滤尘网，电池箱本体底面安装有冷却盘管层，电池箱本体的外壁上安装有低温水冷却循环装置，低温水冷却循环装置的出水端与冷却盘管层的进水口相连，低温水冷却循环装置的进水端与冷却盘管层的出水口相连，所述电池箱本体内设置有多个单体电池，每个单体电池上均贴有温度传感器，所述温度传感器与单片机的输入端相连，单片机的输出端与滤尘风扇、低温水冷却循环装置相连。本实用新型能够改善电池组的散热效果，提高锂离子电池的使用寿命，实用性强。
943
0

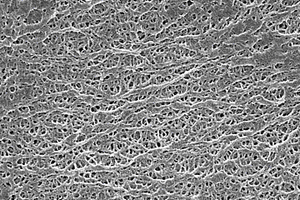

本发明涉及一种高性能锂电池隔膜的制备方法，将聚乙烯在聚合过程中与笼型聚倍半硅氧烷(POSS)材料进行复合或反应，聚合得到重均分子量为20万～60万的复合聚乙烯；复合聚乙烯经过螺杆挤出机挤出聚乙烯薄片；将聚乙烯薄片在高温下进行双向/单向拉伸成孔、成膜；对双向/单向拉伸后的聚乙烯薄膜进行高温热定型后，分切收卷。与现有技术相比，本发明所得锂电池隔膜具有孔隙率及孔径可控的特点，进而大幅提升产品性能，且本发明生产工艺流程简单、不需要溶剂、环保节能、安全系数高、生产成本大幅降低。
843
0
本发明涉及一种集成在BMS系统中的锂电池内阻检测电路，包括主动均衡电路，主动均衡电路包括正极开关、负极开关，内阻检测开关K11连接隔直耦合电容C1的正端，隔直耦合电容C1的负端连接正弦交流激励电路，所述正弦交流激励电路产生1KHz的交流信号；内阻检测开关K11连接隔直耦合电容C2的正端，隔直耦合电容C2的负端连接电压检测电路；电压检测电路将电池两端的交流小信号电压响应放大后传输至半波鉴相器；内阻检测开关K12连接虚拟地和电流检测电路，电流检测电路的输出传输至半波鉴相器。本发明的锂电池内阻检测电路采用交流小信号检测电池内阻的方法体积小成本低易实现，同时配合主动均衡电路，易于改造。
887
0

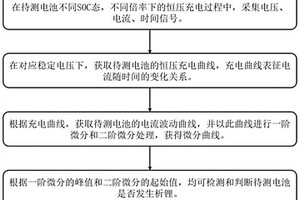

本发明提供了一种检测二次电池充电过程中析锂的方法和系统，包括：步骤1：在待测电池不同SOC态，不同倍率下的恒压充电过程中，采集电压、电流、时间信号；步骤2：在对应稳定电压下，获取待测电池的恒压充电曲线，通过充电曲线表征电流随时间的变化关系；步骤3：根据充电曲线，获取待测电池的电流波动曲线，并以电流波动曲线进行一阶微分和二阶微分处理，获得微分曲线；步骤4：在微分曲线中，根据一阶微分的峰值和二阶微分的起始值，检测和判断待测电池是否发生析锂。当前判定方式可以有效地节约人力物力，提升测试效率。
936
0

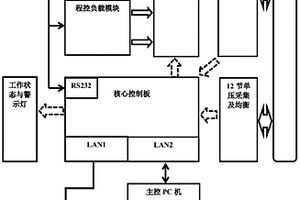

本发明公开了一种箭上用锂电池充放电一体化装置，由采集模块、充电模块、均衡模块、放电模块及显示操控模块组成。采集模块对2～12路电池电压及充放电电流进行采集；充电模块使用AC‑DC电源转换成直流输出，后经程控DC‑DC模块转换成充电电压，采用多段CC+电压限制控制方式；均衡模块通过配合不同放电电阻将小电流内部均衡设计为大电流外部均衡方式；放电模块使用程控CC电子负载；显示操控模块可实现人机交互。本发明采用DCS分散控制模式及模块化、集成化、轻量化设计，可以便捷地对运载用锂电池进行箭上充放电维护。
893
0
本发明涉及一种锂离子电池负极材料包覆改性方法，包括以下步骤：(1)将酚醛树脂溶于有机溶剂中得到包覆剂1，包覆剂1与石墨充分混合均匀，在氮气气氛保护下，碳化得到一次包覆石墨；(2)将沥青溶于有机溶剂中得到沥青混合液，再将石墨烯导电浆料与沥青混合液混合均匀，得到包覆剂2，包覆剂2与一次包覆石墨充分混合均匀，在氮气气氛保护下，碳化得到二次保护石墨。与现有技术相比，本发明对设备要求低、制备方法简单，便于大规模生产；制备的石墨负极材料具有高的压实密度、优异的倍率性能和循环性能，在动力型锂离子电池、快充型电池领域具有很高的应用价值。
957
0

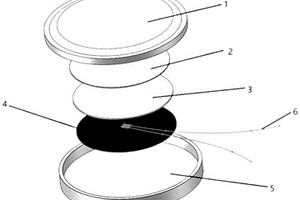

本发明公开了一种原位测量锂离子电池极片应力‑应变的方法，本发明的方法包括以下步骤：将应变片焊点涂敷绝缘材料进行绝缘处理；对应变片与电极片进行刚性粘结并置入烘箱烘干，将带引线的级片与电池其他部件进行组装，分为扣式电池或软包电池两种步骤，获取采集数据并进一步使用小波函数处理及降噪。本发明可在锂离子电池进行电化学测试的同时定量表征电极材料表面的应变及应力变化，实现对电极材料在不同电化学测试条件中的力学参数的变化进行实时测量及分析的目的。
821
0
本发明公开了一种退役车用锂离子动力电池评估模型，包括处理器，处理器的输出端分别电连接有数据库、充电模块和触屏显示器，数据库、充电模块和触屏显示器的输出端均与处理器电连接，充电模块包括充电器、电流传感器、电压传感器和放电器。本发明通过设置处理器用于处理充电模块反馈的数据，通过设置数据库用于存储以往电池的数据及新电池的标准数据，通过设置充电模块用于监控充入电池内部的电量，并对其进行记录，通过设置触屏显示器用于将检测人员观察的电池完整度数值进行输入，同时解决了现有的锂离子动力电池评估装置指标单一、数据来源准确性低、对数据量要求较高的问题。
中冶有色为您提供最新的上海有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
