上海有色金属加工技术理论与应用

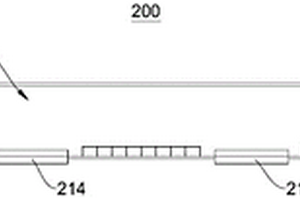

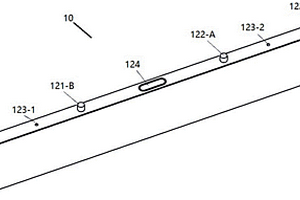

多极柱端子锂电池及其制作方法 835

 0

公开了一种多极柱端子锂电池及其制作方法。本申请一实施例中，多极柱端子锂电池可以包括：外壳、盖板和裸电芯。其中，盖板设有至少N对极柱端子、至少N个注液孔和至少一个防爆阀，每对极柱端子包括一个正极柱端子和一个负极柱端子；裸电芯，包括至少N块阴极片、至少2N块隔膜、至少N块阳极片；裸电芯中每块所述阳极片通过其极耳与一个所述正极柱端子焊接，每块所述阴极片通过其极耳与一个所述负极柱端子焊接，所述裸电芯外部包覆绝缘袋并放置在所述外壳中、顶端覆盖所述盖板，所述外壳与所述盖板焊接以密封所述裸电芯，所述裸电芯中的电解液经由所述盖板的注液孔被注入到所述裸电芯中，N为大于或等于2的整数。本申请实施例不仅能够有效降低电池内阻，而且电池内部温度分布也更均匀，同时还可降低突然断电的风险。

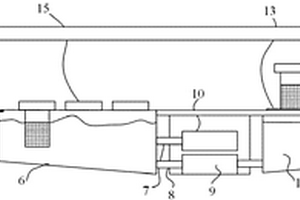

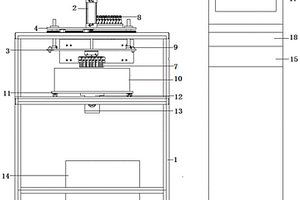

成品锂电池模组的极耳焊接电阻测量的装置 1132

 0

本发明公开了一种成品锂电池模组的极耳焊接电阻测量的装置，包括设备框架，所述设备框架顶部固定有升降气缸，所述升降气缸下方连接升降机构，所述升降机构滑动连接X轴滑台，所述升降机构通过螺丝与X轴滑台连接板一端连接，所述X轴滑台连接板另一端通过螺丝连接X轴电机驱动机构，所述升降机构下方通过螺丝连接工装夹具，上方通过螺丝固定电磁阀组，所述升降机构两侧通过螺纹连接两根电源电极，所述工装夹具下方设有载板，所述载板滑动连接Y轴滑台，所述载板通过Y轴滑台连接板连接Y轴电机驱动机构，所述Y轴电机驱动机构固定于设备框架上。可以在锂电池模组未装机前进行检测，降低了后期的拆装人工成本和维修成本。

正极浆料及制备方法、锂离子电池 1164

 0

本发明公开了一种正极浆料及制备方法、锂离子电池。正极浆料制备方法如下：①在惰性气氛下将高镍活性材料、导电剂和粘结剂进行球磨分散或搅拌分散得混合物A；②在真空条件下将混合物B搅拌分散；混合物B为混合物A与60～90wt％NMP溶剂的预混物；③加入剩余NMP，在真空条件下搅拌分散得混合物C；④调节其粘度、固含量即得。本发明正极浆料制备方法简便，可无需控制严苛的环境湿度，降低了环境控制成本，制备过程中不易出现浆料“果冻状”现象；正极浆料分散性好，流动性好，易于后续极片涂布，吸湿性强，能量密度高；由其制得的锂离子电池具有首次充电、放电比容量高，首次充放电效率高，循环性能好和倍率性能好等优异性能。

高压钴酸锂正极材料的钛钡双金属氧化物表面包覆方法 691

 0

本发明提出一种高压钴酸锂正极材料的钡钛双金属氧化物表面包覆方法，将钡盐加入弱酸水溶液中，加热搅拌至溶解；依次加入钛酸酯和钴酸锂，加热搅拌均匀，静置分层，倒掉上清液，烘干，真空干燥。将混合物高温煅烧，冷却后得到表面包覆产物LCO@BTO。本发明方法中，原料价廉易得，成本低，煅烧时间短，生产效率高，极易用于大规模工业生产，具有广泛应用前景。

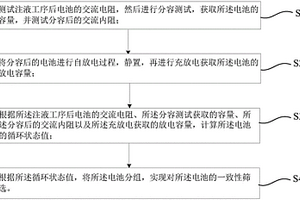

锂离子电池一致性筛选方法 1087

 0

本发明提供一种锂离子电池一致性筛选方法，所述筛选方法至少包括：首先测试注液工序后电池的交流电阻，然后进行分容测试，获取电池的容量，并测试分容后的交流内阻；将分容后的电池进行自放电过程，静置，再进行充放电获取所述电池的放电容量；再根据所述注液工序后电池的交流电阻、所述分容测试获取的容量、所述分容后的交流内阻以及所述充放电获取的放电容量，计算所述电池的循环状态值；最后根据所述循环状态值，将所述电池分组，实现所述电池的一致性筛选。本发明通过获取锂离子电池的容量和交流内阻，经过公式计算得出循环状态值，即可将循环寿命相近的电池筛选出来，该方法操作简单，筛选出的电池循环寿命一致性好，并且对电池无损坏。

锂离子电池用低电压负极材料及其制备方法和应用 1159

 0

本发明涉及一种锂离子电池用低电压负极材料及其制备方法和应用，该低电压负极材料以Li2TiSiO5(LTSO)材料作为活性组分，通过构建三维碳基(C@GC)网络，改善电极中电子、离子的传输过程，大幅提升LTSO材料的电化学性能。与现有技术相比，本发明制备的负极材料放电电位较低(约0.28V)，具备较好的倍率性能和循环寿命，具有替代商业化石墨负极的潜力。同时，该材料合成使用的原材料来源丰富，成本低廉，无污染，易制备，有利于大规模生产的优点，具有广阔的应用前景。

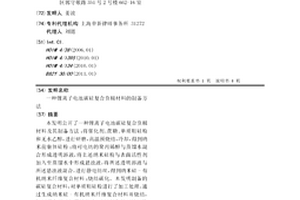

锂离子电池碳硅复合负极材料的制备方法 966

 0

本发明公开了一种锂离子电池碳硅复合负极材料及其制备方法：将催化剂、蔗糖、单质粗硅粉和无水乙醇，进行研磨，高温预烧结，冷却，得到纳米前驱体硅粉；将可电纺的聚丙烯醇与蒸馏水混合形成透明溶液，将上述纳米硅粉与表面活性剂加入至蒸馏水中形成悬浊液，将所述透明溶液与所述悬浊液混合，进行静电纺丝，得到纳米硅-有机纳米纤维复合材料；烧结碳化。本发明制备的碳硅复合材料，对单质粗硅粉进行了加工处理，通过生成纳米硅-有机纳米纤维复合材料并烧结，得到无定形碳包覆的硅粉，碳硅复合材料的结构稳定且分散均匀，因此在具备高的能量密度之外，还具有稳定的循环性能，用作锂离子电池负极材料时，比容量高，高温性能好，使用寿命长。

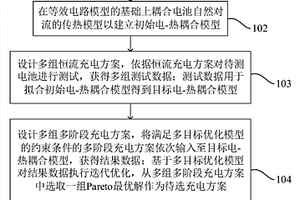

锂离子电池的充电方法 1189

 0

本发明公开了一种锂离子电池的充电方法包括：通过神经网络建立锂离子电池的等效电路模型；在等效电路模型的基础上耦合传热模型以建立初始电‑热耦合模型；设计多组恒流充电方案，依据恒流充电方案对待测电池进行测试，获得多组测试数据；设计多组多阶段充电方案，将满足多目标优化模型的约束条件的多组多阶段充电方案依次输入至目标电‑热耦合模型，获得结果数据；并基于多目标优化模型对结果数据执行迭代优化，从多组多阶段充电方案中选取一组Pareto最优解作为待选充电方案；通过决策方法从所述待选充电方案中选择目标充电方案。本发明能够利用有限的实验次数为电池充电提供最佳的充电方案。

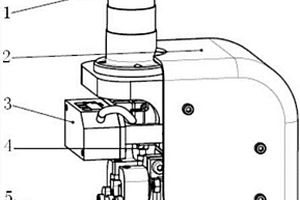

圆柱锂电池超声波铝丝键合机头 875

 0

本发明公开了一种圆柱锂电池超声波铝丝键合机头，包括切刀刀架，在所述切刀刀架上安装劈刀和可调节切刀，在所述可调节切刀的旁侧设置导丝嘴管，在所述切刀刀架的上方设置激光传感器；在切刀刀架的后方设置换能器安装架，所述换能器安装架上设置换能器；本发明提供的圆柱锂电池超声波铝丝键合机头，结合四轴运动系统，能根据每个焊接位置进行高速的激光测高，保证每个焊点高度误差在±0.05mm以内，保证焊接质量；同时，弹性切刀能够适应汇流板不平整疲软下陷等缺点，大大的提高切丝成功率。

硅碳负极材料、其制备方法及一种锂离子电池 740

 0

本发明首先将有机硅化合物与还原剂混合、反应得到硅-热解材料；然后将其与石墨球磨混合，得到硅-热解碳材料；再将得到的硅-热解碳材料在酸溶液中进行刻蚀，然后与含金属离子的盐溶液混合，沉积金属及其氧化物，得到硅碳负极材料。本发明采用廉价易得的有机硅为原料，在制备的硅碳复合材料表面包覆了导电性较好的金属层和金属氧化物层，形成导电网络，提高了材料的导电性能；同时，所包覆的金属及其氧化物可以有效降低锂离子充放电过程中的体积膨胀和机械应力，使制备的复合材料具有较长的循环寿命。

去除锂电解质KCl-LiCl中杂质CaCl2的方法 746

 0

本发明涉及一种在电解生产金属Li之前去除锂电解质KCl-LiCl中杂质CaCl2的方法。首先在680℃下,通过循环伏安法研究得出金属Ca在LiCl-KCl-CaCl2融盐体系的析出电位后,采用Sn作阴极,在Ca的析出电位下恒电位电解3～6小时,使金属钙在液体锡阴极上析出,沉积于电解质底部。该方法经过6小时电解后可除去熔盐中95%以上的Ca。在实际工业生产中,可以根据电解规模自行调整Sn的用量,使最终Sn-Ca体系中Sn的含量在90%以上。

锂离子电池负极用硅铝合金/碳复合材料及其制备方法 1139

 0

本发明涉及一种锂离子电池负极用铝硅合金/碳复合材料及制备方法。其特征在于硅、铝合金中,硅/铝比例在1∶1～5∶1之间,高温固相反应后硅铝活性材料在复合材料中的含量为10～50wt%。所述分散载体的碳和石墨粉体分散于裂解碳形成的碳基体;石墨粉体与硅铝合金粉体的质量比为2∶3。其制备方法是采用二步烧结法,先制备铝、硅合金,然后再将有机聚合物裂解,石墨粉加入其中后再加入反应的铝、硅合金,形成浆料,最后在密封体系中升温反应,温度为600-1000℃,时间60-300min,制备的复合材料首次可逆容量最高超过700mAh/g,经25次循环后容量仍保持在90%以上。

从废旧锂离子电池中回收高纯碳材料的方法 1089

 0

本发明公开一种废旧锂离子电池负极碳材料的回收方法，即首先剥离废旧锂离子电池外壳，收集负极极片并投入到事先装有水的玻璃或金属容器中，超声振动至碳负极从铜箔上脱落得到含有碳负极材料和铜箔基体的溶液，再拣出铜箔基体后，得到含有碳负极材料的溶液并用真空抽滤机过滤得碳负极固体组分后用自来水洗涤至滤液pH为7-8，用5-10%的稀盐酸或稀硝酸浸泡碳负极固体组分30-60min后，用真空抽滤机再次进行过滤；用蒸馏水或去离子水洗涤滤饼至滤液pH为中性；将滤饼在烘箱中控制温度为60-150℃烘干后，再在高温烧结炉中，在非氧化气氛下，控制温度为400-800℃焙烧1-5h，即得到高纯度可二次利用的负极碳材料。

锂电池隔膜的制备方法 980

 0

本发明涉及一种锂电池隔膜的制备方法，所述方法包括如下步骤：(a)将有机聚合物溶解于有机溶剂中，得有机聚合物溶液；（b)将无机材料加入上述步骤(a)所得产物有机聚合物溶液中，均匀混合，加热，球磨，得到混合物；(c)将上述步骤(b)所得产物混合物浇注于基板上，烘干，即可，得到最终产物无机/有机复合隔膜。本发明步骤简单，成本低，制备的产物具有多孔性、柔韧性、机械强度，稳定性好、均匀性好，耐热性好，具有较好的推广前景，可以用于锂离子电池领域。

四硼酸锂(LBO)单晶的坩埚下降法生长 966

 0

四硼酸锂单晶(Li2B4O7 : LBO)的坩埚下降法 (Bridgman)生长，属于单晶生长领域。本发明的特 征是：横截面积P(＝S晶种/S晶体)≥15％的LBO 晶种和密度为0.9～1.4克/厘米3的LBO压块，放 入壁厚为0.08～0.15毫米的铂金坩埚中，在950～ 1100℃炉温下熔化压块和晶种顶部，再将铂坩埚以 ≤0.3毫米小时的速度下降，即可生长出无色透明， 完整性好，不易开裂的LBO单晶体。本方法温场稳 定，工艺设备简单，操作方便，可将多只坩埚放入 Bridgman单晶炉内，同时生长不同形状和尺寸的单 晶。

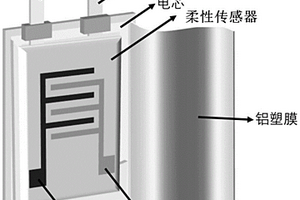

柔性传感器、具有自加热与压力感应功能的锂电池及其制作工艺 663

 0

本发明涉及一种柔性传感器、具有自加热与压力感应功能的锂电池及其制作工艺，该柔性传感器包括加热电阻箔片和压电传感器，该柔性传感器外侧包裹聚酰亚胺薄膜。其制作工艺包括以下步骤：压电传感器的制作；加热电阻箔片的制作；柔性传感器的封装：将加热电阻箔片、压电传感器和聚酰亚胺薄膜按顺序封装后，获得压电传感器。锂电池包括柔性传感器、电芯、极耳和铝塑膜。与现有技术相比，本发明具有可靠性高，准确性强、具备加热功能和压力监测功能、结构紧凑、成本低等优点，对于电池在低温环境下的温度调节和内部压力监测等工况的监测与管理具有重要意义。

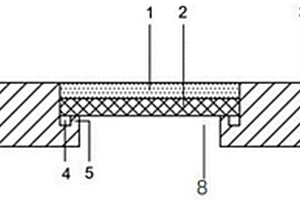

基于形状记忆合金热缩弹片的电芯主动安全阀及锂电池 993

 0

本发明提供了新能源汽车锂电池安全领域的主动安全阀装置技术领域一种基于形状记忆合金热缩弹片的电芯主动安全阀及锂电池，包括记忆合金片、高分子过滤片以及电池盖板本体，电池盖板本体上设有开孔，记忆合金片对应开孔焊接设置在电池盖板本体上，记忆合金片通过温度变化发生形状记忆效应，形状记忆变形后的记忆合金片与电池盖板本体形成排气口；电池盖板本体上设有定位条，且定位条对应设置在开孔内，高分子过滤片设置在定位条与记忆合金片之间；集液槽开设在电池盖板本体上，集液槽设置在高分子过滤片下方。本发明在具备压力管控的同时能够根据温度变化作出响应，功能更为丰富、全面，有效提高电池安全性。

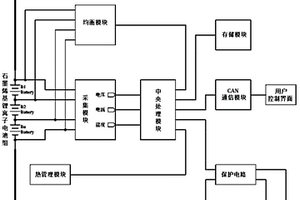

快充快放石墨烯基锂离子电池系统 961

 0

一种快充快放石墨烯基锂离子电池系统，包括：快充快放的石墨烯基锂离子电池组和与之相连的用于监控电池状态、测量单体电池电压电流、控制电池包内温度以及主动均衡电池组的电池管理系统，该电池管理系统根据电池参数的变化自适应的调整最大充电电流，从而保证快速充放电时的安全。本发明适用于电动叉车并作为其动力系统，具有充电速度快，循环寿命长，适用的温度范围广(‑20℃～60℃)以及安全性能高，温升低等优点。

复合电解质、固态锂电池及其制备方法 690

 0

本发明公开了一种复合电解质、固态锂电池及其制备方法。该复合电解质的制备方法包括加热复合陶瓷片；所述复合陶瓷片包括无机陶瓷片和有机前驱体液；所述无机陶瓷片中设有若干个空腔，所述有机前驱体液位于所述空腔中；所述无机陶瓷片含有LATP；所述有机前驱体液包括聚合单体；所述加热为至所述有机前驱体液中的聚合单体聚合。本发明通过利用多孔结构的无机陶瓷片将有机前驱体液容纳在多孔结构中，使得有机前驱体液分布均匀且聚合反应高效，在封装于固态锂电池时，通过原位聚合能够更显著地减小固体电极和复合电解质之间的界面阻抗并显著提升循环稳定性。

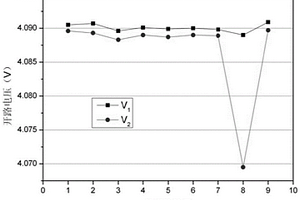

锂离子蓄电池组自放电性能一致性评估及改善方法 1035

 0

本发明的锂离子蓄电池组自放电性能一致性评估及改善方法，对锂离子蓄电池组进行力学试验后开展自放电性能一致性检测，各并联块开路电压最大值与最小值之差为⊿V1，如果⊿V1≤V01，则说明自放电性能一致性良好，反之，自放电性能离散，则对不良并联块进行替换后重新开展力学试验、自放电性能一致性检测，直至满足要求为止；自放电性能一致性满足要求后，则继续搁置，各并联块开路电压最大值与最小值之差为⊿V2，⊿V2与⊿V1的差值⊿V，如果⊿V2≤V01，且⊿V≤V02，则说明自放电性能一致性良好，反之，自放电性能离散，则对不良并联块进行替换后重新开展力学试验、自放电性能一致性检测，直至满足要求为止。

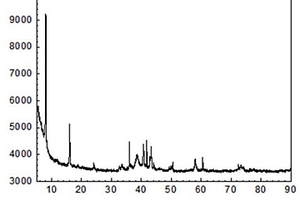

迈科烯及其制备方法、锂离子电池、应用 787

 0

本发明公开了一种迈科烯及其制备方法、锂离子电池、应用。其中的迈科烯的制备方法包括以下步骤：以MAX相作为阳极电解即可制得迈科烯；电解在熔盐中进行；熔盐中的氧含量为100‑2000ppm；熔盐中的氧含量通过电解纯化控制，电解纯化的时间为2～24h；熔盐为含有LiCl、NaCl和KCl中的任意两种或三种的氯化物熔盐。采用本发明的方法制备得到了无氟的迈科烯，该迈科烯在作为锂离子电池的电极材料后，在多次充放电循环中，仍能保持较好的稳定性。

锂离子电池电极粘结剂及其制备方法和应用 843

 0

本发明提供一种锂离子电池电极粘结剂及其制备方法和应用，该电极粘结剂的原料包括改性环氧树脂预聚体和含羧基粘结剂；其中，所述改性环氧树脂预聚体由环氧树脂预聚体经含磷化合物改性得到，所述含磷化合物包括含磷无机酸和磷系阻燃剂中的至少一种。本发明提供的电极粘结剂具有良好的阻燃性等特性，能够提高锂离子电池的安全性和循环性等品质。

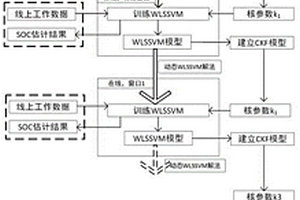

动力锂电池的剩余电量估计方法 781

 0

本发明公开了一种动力锂电池的剩余电量估计方法。本发明采用具有强大学习能力的加权最小二乘支持向量机实现对动力锂电池的SOC估计模型的建模和在线估计，在加权最小二乘支持向量机的核参数模型的选取过程可以通过CKF进行在线自适应完成。还建立动态WLSSVM过程，利用最新的工况数据来建立SOC估计模型，从而更好的反应数据特征。本发明为电池管理系统以及用户提供准确的SOC估计结果，增加电池管理的可靠性，为用户合理使用电池提供准确的信息。

聚酰亚胺/氮化硅晶须复合锂离子电池隔膜及其制备方法 1190

 0

本发明涉及一种聚酰亚胺/氮化硅晶须复合锂离子电池隔膜及其制备方法。所述聚酰亚胺/氮化硅晶须复合锂离子电池隔膜包括：多孔聚酰亚胺基质，以及分布在多孔聚酰亚胺基质中的氮化硅晶须；所述氮化硅晶须的直径为0.1～10μm，长度为0.1～100μm；优选地，所述氮化硅晶须的长径比为1～10。

高电容量锂电碳负极材料及其制备方法和应用 1025

 0

本发明涉及一种高电容量锂电碳负极材料及其制备方法和应用，所述锂电碳负极材料为导电纤维碳材料，所述制备方法包括：将有机纤维置于保护气氛中，先在300～800℃下预烧结，再于500～1200℃下碳化处理后降至室温，得到所述导电纤维碳材料；所述碳化处理的温度＞预烧结的温度；所述有机纤维为聚丙烯腈基纤维、粘胶纤维、沥青纤维中的至少一种，优选为氨纶、涤纶、维纶、芳纶、聚苯并咪唑PBI纤维、聚酰亚胺PI纤维中的至少一种。

扁长型电池外壳、锂离子电池及电动汽车 726

 0

本发明提供了一种扁长型电池外壳、锂离子电池及电动汽车，涉及电池技术领域。扁长型电池外壳包括第一盖板及壳体。第一盖板安装于壳体并与壳体共同围成容置空腔，容置空腔呈立方体状，用于容置扁长型电芯。因此本发明结构简单、制作方便且实用性强，有效解决锂电池行业内现有的铝壳难以容置扁长型电芯的问题。

废旧动力锂离子电池包放电装置和方法 708

 0

本发明提供一种废旧动力锂离子电池包放电装置和方法，所述装置包括行吊装置、放电单元、放电池、储液池、放电液输送部件、残余放电液去除部件和阴干池，密封盖与放电笼连接形成放电单元。所述方法基于所述装置，废旧锂离子电池包被投入到放电单元的放电笼中，行吊装置上的机械抓手抓取密封盖，放电单元被机械抓手投入放电池中，将放电液由储液池注入放电池中，经过放电，再将放电液抽出放电池，将电池包表面残余液滴吹落，将放电单元移至阴干池，经过阴干后将放电单元移至电池包投放区进行电池包卸料。本发明具有操作简单，安全高效，自动化程度高，绿色环保等突出特点。

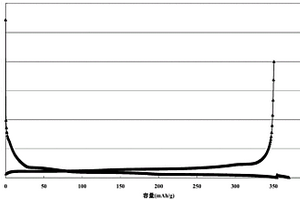

复合石墨负极材料、锂离子电池、制备方法和应用 802

 0

本发明公开了一种复合石墨负极材料、锂离子电池、制备方法和应用。所述的制备方法包括如下步骤：将微晶石墨、中间相碳微球生球与沥青的混合物在300～700℃进行热处理，冷却后进行石墨化高温处理，即可。利用本发明的制备方法制备得到的复合石墨负极材料比表面积大大降低(小于2.0m²/g)；利用其制备的锂离子电池放电容量大于364.9mAh/g(可高达368.5mAh/g)、充放电效率高大于95％(可高达95.9％)，大倍率(5C/0.2C)均在90％(可高达94.5％)以上，性能好。

用于锂电池铝塑膜复合的高韧性耐冲压聚酯树脂 1040

 0

本发明公开了一种用于锂电池铝塑膜复合的高韧性耐冲压聚酯树脂；制备时，将含刚性结构的二元羧酸或酸酯单体25～35％、具有九个及以上线性碳链的二元羧酸32～42％、具有对称结构且碳链数≤4的二元醇31～37％和含两个以上不对称烷基的二元醇1～3％投入反应容器中加热搅拌；加催化剂0.01％～0.05％升温反应；测得反应容器内物料酯化率>94％时抽真空，逐步提高真空度至反应容器内物料羟值46±4mgKOH/g；升温至260±5℃抽真空，逐步提高真空度至300Pa以下，反应容器内物料羟值为4±0.5mgKOH/g；即得。本发明的树脂韧性相关指标有优势；冲击测试良品率更高，深冲测试最高可达15mm。

用于锂空电池的类金刚石薄膜正极材料及其制备方法 770

 0

本发明属电化学技术领域,具体为一种锂空电池正极材料及其制备方法。该正极材料为类金刚石(DLC)薄膜材料,薄膜厚度为0.1~1μm。该薄膜通过电子束热蒸发法制备获得。由该薄膜制成的电极,具有良好的充放电循环可逆性,可逆比容量为2318mAh/g。该类金刚石(DLC)薄膜电极材料化学稳定性好、比容量高、循环性能优异、制备方法简单,适用于锂空电池。
