四川绵阳有色金属复合材料技术理论与应用

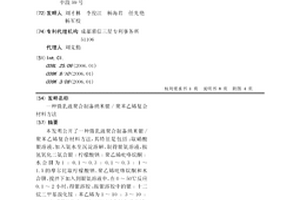

微乳液聚合制备纳米银/聚苯乙烯复合材料方法 647

 0

本发明公开了一种微乳液聚合制备纳米银/聚苯乙烯复合材料方法,其特征是包括:取硝酸银溶液、加入氨水至沉淀溶解、制得银氨溶液,按氢氧化二氨合银﹕柠檬酸钠﹕聚乙烯吡咯烷酮﹕水合肼为1﹕0.1～0.3﹕0.1～0.3﹕1～1.5的摩尔比取柠檬酸钠、聚乙烯吡咯烷酮和水合肼,搅拌下加入到银氨溶液中,在0～50℃反应0.1～2小时,得银溶胶;按银溶胶中的银﹕十二烷三甲基溴化铵﹕苯乙烯为1～10﹕3～10﹕1～5的质量比取十二烷三甲基溴化铵和苯乙烯,加入到银溶胶中,配成正相微乳液;加入引发剂,在60～100℃反应1.5～3小时,反应后物料经纯化,制得具有良好力学性能和热稳定性能的纳米银/聚苯乙烯复合材料。

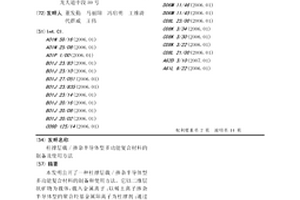

柱撑层载/掺杂半导体型多功能复合材料的制备及使用方法 697

 0

本发明公开了一种柱撑层载/掺杂半导体型多功能复合材料的制备和使用方法。它以二维层状矿物为载体,载入金属离子;以稀土离子掺杂半导体型的聚合羟基金属阳离子为柱撑剂;通过掺杂柱撑层载法,对层状矿物进行柱撑,制备出复合材料,再利用它制备出空气净化涂料、广谱抗菌纺织品、抗菌塑料母粒和抗菌防霉橡胶制品。本发明采用金属离子载入层状矿物与半导体柱撑层状矿物的同步复合,实现了不同功能不同机理的协同作用,得到高效的抗菌抑菌、空气净化、光催化降解材料。

高效低功率的防除冰碳纤维复合材料结构 630

 0

本实用新型涉及碳纤维复合材料技术领域，且公开了一种高效低功率的防除冰碳纤维复合材料结构，包括基体和固定安装基体顶部的碳纤维层，碳纤维层的顶部固定安装有可以增加基体硬度的复合材料层，复合材料层的顶部设置有可以与外部电源进行电性连接且用于加热的电加热膜，本实用新型中，该整体材料可以应用于航空设备领域进行使用，且该材料可以应用于飞机机翼作为使用，当该材料应用与机翼顶部进行制作加工后，当飞机在高空中进行飞行时，天空中的阳光在长时间与防护层上进行接触后，防护层上的多组折射片在与外部外界阳光接触时，多组折射片便可以将部分阳光进行反射，减少防护层自身的受热程度，从而达到减小该整体材料上的热量的效果。

免喷涂生物基PLA/PC复合材料及其制备方法 1076

 0

本发明公开了一种免喷涂生物基PLA/PC复合材料及其制备方法，该免喷涂生物基PLA/PC复合材料按重量份数计算包括：PLA树脂：35‑55份；PC树脂：20‑40份；相容剂：5‑10份；增韧剂：5‑10份；增强改性剂：5‑10份；效果母粒：2‑5份；流动改性剂：0.05‑0.5份；抗氧剂：0.1‑0.4份。本发明在生物可降解材料PLA树脂中加入工程塑料PC树脂进行共混改性，实现两种基体树脂的优势互补。通过添加ACR增韧剂和碳纤维增强、耐磨改性剂，使复合材料达到较高的强度、韧性和耐磨性，ACR增韧剂中含有的有机硅氧烷有利于进一步提高复合材料的耐磨性和耐候性等。

增韧增强聚合物复合材料的制备方法 1105

 0

本发明公开了一种增韧增强聚合物复合材料的制备方法，包括：取尼龙和分散剂加入高速搅拌机中，搅拌混合；然后加入聚合物弹性粒子、纤维、增塑剂、促进剂、改性高岭土，搅拌混合；得到混合料；将得到的混合料加入双螺杆挤出机，挤出造粒，得到增韧增强聚合物复合材料；本发明通过纤维、改性高岭土、聚合物弹性粒子、增塑剂对尼龙进行混合挤出改性，其中纤维和聚合物弹性粒子可对制备的材料进行增强增韧，而改性高岭土可进一步提高材料的强度，因此本发明制备的复合材料强度大大提高，应用范围较广，并且本发明制备方法简单，原料来源广泛，经济成本低，制得的复合材料的相容性好、无析出、绿色环保，具有很好的应用前景。

聚丙烯复合材料及其制备的反射元件 610

 0

本申请提供了一种用于反射元件的聚丙烯复合材料，包括聚丙烯和α‑聚烯烃弹性体，其中，在聚丙烯和α‑聚烯烃弹性体的熔融共混过程中加入过氧化物作为交联剂，聚丙烯和α‑聚烯烃弹性体的质量比为90‑60:10‑40，聚丙烯和α‑聚烯烃弹性体与过氧化物的质量比为100:1‑5。通过在制备聚丙烯复合材料过程中加入特定含量的过氧化物作为交联剂，同时提高了复合材料的透明性和抗冲击强度，提供了一种性能更佳的有机芯材料，进一步，通过硅烷偶联剂处理玻璃微珠能更好地实现与聚丙烯复合材料的混合，提高反射元件的反射率。

碳纳米管/环氧树脂复合材料扭矩测量传感器及其制作工艺 823

 0

本发明公开了一种碳纳米管/环氧树脂复合材料扭矩测量传感器及其制作工艺包括化纤流苏线，以及附着在化纤流苏线上的碳纳米管/环氧树脂复合材料；碳纳米管/环氧树脂复合材料的两端分别连接有铜丝线；碳纳米管/环氧树脂复合材料主要由环氧树脂A剂、碳纳米管和固化剂B剂组成。该传感器可以连接在较小的回转轴之间测量其扭矩，且测量相同量级的扭矩时，电阻变化量相较传统传感器提高数倍，提高了测量精度。

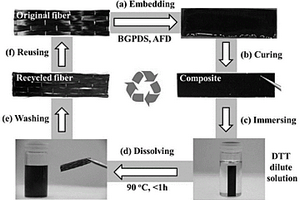

高强度耐溶剂快速可拆解和可循环利用的环氧纤维复合材料的制备方法 923

 0

本发明提出一种高强度耐溶剂快速可拆解和可循环利用的环氧纤维复合材料的制备方法，属于高分子材料领域。通过采用含有可交换的动态键的环氧单体和固化剂作为聚合物基体，与纤维进行复合，获得高强度耐溶剂快速可拆解和可循环利用的环氧纤维复合材料。该材料具有力学性能优异和高温耐溶剂的优点，同时该环氧纤维复合材料在特定溶剂下能够快速可拆解，实现材料中纤维的循环利用。本发明的提出将进一步推进高性能、快速可拆解和可循环利用的环氧纤维复合材料在实际中的应用。

碳纳米管环氧树脂复合材料应变传感器及制作工艺 1280

 0

本发明公开了一种碳纳米管环氧树脂复合材料应变传感器，包括应变体，以及设置在应变体的两端的导电体；应变体由碳纳米管/环氧树脂复合材料制成，碳纳米管/环氧树脂复合材料主要由环氧树脂A剂、碳纳米管和固化剂B剂组成。本碳纳米管/环氧树脂复合材料应变传感器电阻变化率与应变的比值可以达到20以上，无需精度极高的数字电桥应变仪即可较为准确的测量出应变，灵敏度方面有较大优势。

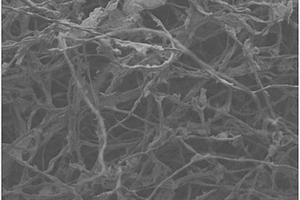

可拉伸的导电复合材料及其制备方法与应用 1151

 0

本发明公开了一种可拉伸的导电复合材料及其制备方法与应用。本发明利用棉花的网格结构，通过选择合适形状棉花，然后负载银纳米线形成银纳米线网络结构，再通过负载于PDMS中，制备出性能优异的可拉伸的导电复合材料。本发明制得的可拉伸的柔性导电复合材料在一定形变下多次循环作用下依然保持优异的导电性。并且本发明制备的可拉伸的导电复合材料可作为导线，可用于包括弯曲显示屏，柔性传感器、可穿戴电子设备等领域。

低成本环保型水泥基复合材料 658

 0

本发明公开了一种低成本环保型水泥基复合材料，水泥基复合材料的有效成分为高效活性组份、高岭土、天然砂、超细铁芯纤维、工业过滤液、水、超塑造化剂。高效活性组份包括：水泥和高碳粉煤灰，其中两者的质量比为：水泥∶高碳粉煤灰=1∶0.2~1∶1.3。活性组份包括石灰，水泥、高碳粉煤灰。所述超塑造化剂为二氢喹啉和磷酸二氢铵中的一种。所述的工业过滤液为冶金废水和煤渣废水中的一种。所述低成本环保型水泥基复合材料中的天然砂由天然细砂和磨细石英粉组成。本发明的特征在于变废为宝，在目前提倡绿色环保、节能减排、低碳生活的国际大环境下，利用高岭土生产出低成本、低能耗、绿色环保的高性能水泥基复合材料。

复配纤维增强抗静电聚苯硫醚复合材料及其制备方法 956

 0

本发明提供了一种复配纤维增强抗静电聚苯硫醚复合材料,包括下列重量百分比的组分:聚苯硫醚树脂50-55%、碳纤维15-25%、玻璃纤维15-25%、偶联剂0.5-1.5%、抗氧剂0.5-1%、增韧剂3-7%。本发明还提供了该材料的制备方法。本发明利用玻璃纤维和碳纤维复配技术,在较好地保持了聚苯硫醚复合材料力学性能的同时,使得其具有较好的抗静电性能,而且较大幅度降低了聚苯硫醚复合材料成本。另外,本发明复配纤维增强抗静电聚苯硫醚复合材料的熔体流动性好,易注塑成型,长期使用温度为200-220℃。

石墨烯改性的聚酰胺6纤维复合材料及其制备方法 765

 0

本发明属于高分子工程塑料改性技术领域，具体特别涉及一种石墨烯改性的聚酰胺6纤维复合材料及其制备方法。针对现有方法很难将石墨烯分散到聚合物基体中，形成均匀稳定的复合材料的问题，本发明提供一种石墨烯改性的聚酰胺6纤维复合材料，其特征在于，原料组成包括：聚酰胺6纤维，石墨烯，石墨烯分散剂，增韧剂，耐磨剂和抗氧剂；所述石墨烯分散剂为1‑萘甲酸、硅烷或十二烷基硫酸钠中的至少一种。本发明通过加入适宜配比的石墨烯分散剂，能将石墨烯均匀的分散在水中得到浆料，再添加耐磨剂制成耐磨性好的复合材料。本发明复合材料制备方法简单，耐磨性好，适宜推广使用。

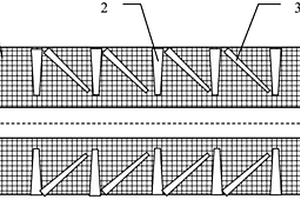

加强型玻璃纤维复合材料管 786

 0

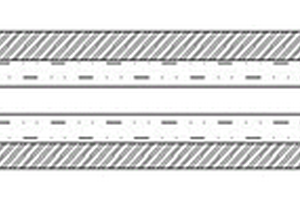

本发明公开了一种加强型玻璃纤维复合材料管，通过在复合材料管壁穿设一定密度和尺寸的加强筋，形成以复合材料管纵轴为中心辐射状排列的加强层，并且沿复合材料管的轴向延伸方向设置多个加强层，多个加强层之间还设置有连接不同第一加强筋的第二加强筋，形成了穿设在管壁内的纵横交织的网状骨架，有效地增加了复合材料管的结构强度，尤其是轴向抗剪强度，使抗剪强度增加到70mpa以上，满足在苛求条件下的使用要求，同时具有工艺简单且附加成本低的优点。

PC/PMMA/PBT复合材料及其制备方法 950

 0

本发明公开了一种PC/PMMA/PBT复合材料及其制备方法，该复合材料由包含PC、PMMA、PBT及颜料、相容剂、光稳定剂、润滑剂、紫外线吸收剂、抗氧化剂等助剂共混制成。该复合材料至少具有高光泽、高强度、高耐候及耐擦划性能，具体表现在其光泽度达到90°以上，拉伸强度＞55MPa，断裂伸长率分布在70‑190％范围内，弯曲强度分布在70‑95MPa范围内，热变形温度分布在90‑115℃范围内，表面硬度≥1H。本发明实现了PC/PMMA/PBT复合材料的高质化，使其具备高光泽、高强度、高耐候性及耐擦划性能，具有低成本化免喷涂、节能、环保等优点。

热塑性魔芋葡甘聚糖纳米复合材料的制备方法 875

 0

本发明公开了一种热塑性魔芋葡甘聚糖纳米复合材料的制备方法，包括(1)制备预处理魔芋葡甘聚糖；(2)与乙烯基单体接枝制备热塑性魔芋葡甘聚糖；(3)将热塑性魔芋葡甘聚糖与纳米氧化石墨烯溶液混合均匀，干燥，得到混合物；(4)将混合物与交联剂、增塑剂在混合机中搅拌混合，干燥，得共混物；(5)将共混物投入双螺杆挤出机中，熔融共混，挤出造粒，即制得热塑性魔芋葡甘聚糖纳米复合材料。本发明的热塑性魔芋葡甘聚糖纳米复合材料是一种新性复合材料，具有优良的吸附性、热稳定性和机械韧性，综合性能优良，并且可生物降解，可再生，对环境友好，对环境无污染，在挤塑、吹塑、注塑和发泡过程中加工性能良好，可广泛应用于化工、医药、环保、机建等领域。

纳米材料改性的DMD柔软复合材料的制备方法 763

 0

本发明公开了一种纳米材料改性的DMD柔软复合材料的制备方法，包括以下步骤：(1)采用逆向刮刀的方法在聚酯薄膜表面均匀的涂满粘合剂，将聚酯纤维非织布铺设到涂满粘合剂的聚酯薄膜表面后置入压机内压制，将压制后薄膜放入烘室内固化，得到DMD复合材料。(2)将自制F级环氧树脂胶、纳米粉料和分散助剂加入分散机中搅拌，得到混有纳米粉料的F级环氧树脂胶。(3)将步骤(1)得到的DMD复合材料浸渍在混有纳米粉料的F级环氧树脂胶中，将浸渍后的材料加热,得到纳米材料改性DMD复合材料。本发明成功解决了DMD复合材料的耐热性、涂敷的快速固化性、涂层厚度和均匀性问题，极大的提高了抗撕裂强度和介电强度，并改善了材料耐电晕、耐局部放电性能。

磁性高熵合金复合材料的制备方法 968

 0

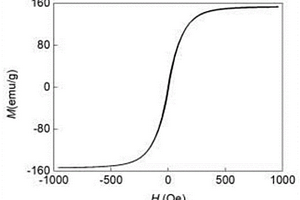

本发明公开了一种磁性高熵合金复合材料的制备方法，属于磁性材料制备技术领域，所述磁性高熵合金复合材料的饱和磁化强度能达到153～172emu/g，硬度值能达到200～233HV，抗拉强度能达到600～712MPa，矫顽力＜200Oe，其制备步骤包括：(1)高熵合金粉末制备；(2)铁氧体粉末制备；(3)将(1)、(2)中所得粉末与适量添加剂混合；(4)装入模具加压成型；(5)烧结，即得磁性高熵合金复合材料。本发明的通过对高熵合金成分、铁氧体成分及两种成分配比的合理调控及烧结工艺的合理控制获得了力学性能优异、高频磁性能突出的高熵合金磁性复合材料。

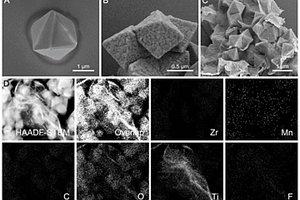

用于放射性核素处理的金属有机框架复合材料的制备及应用 894

 0

本发明公开了一种用于放射性核素处理的金属有机框架复合材料的制备及应用，包括：将ZrCl4和对苯二甲酸溶解在DMF中，形成均匀混合物；将乙酸和MnOx胶体溶液依次加入混合物中，搅拌后转移到聚四氟乙烯为内衬的不锈钢高压反应釜中高温反应，自然冷却至室温，离心，收集粉末，真空干燥，得到MnOx/UiO‑66；将MnOx/UiO‑66和Ti3C2Tx胶体溶液研磨至干，然后球磨，得到MnOx/UiO‑66/Ti3C2Tx，即用于放射性核素处理的金属有机框架复合材料。该复合材料在光照条件下，对U(VI)溶液中的U(VI)的去除率较高，并且该复合材料在各种U(VI)废水和加标U(VI)的真实海水中表现出出色的U(VI)提取能力。

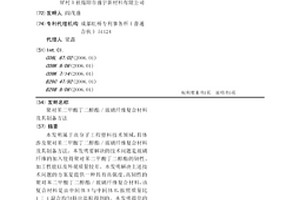

聚对苯二甲酸丁二醇酯/玻璃纤维复合材料及其制备方法 944

 0

本发明属于高分子工程塑料技术领域，具体涉及聚对苯二甲酸丁二醇酯/玻璃纤维复合材料及其制备方法。本发明要解决的技术问题是玻璃纤维的加入使得聚对苯二甲酸丁二醇酯的韧性、加工性能以及外观质量较差。本发明解决上述技术问题的方案是提供一种具有高强度、高韧性的聚对苯二甲酸丁二醇酯/玻璃纤维复合材料，该复合材料是由中间体A与中间体B，按照质量比1︰1混合均匀挤出造粒得到的。本发明提供的复合材料具有较高强度和韧性，良好的加工性能以及外观效果，该材料可广泛应用于电子、汽车、家用电器等各个领域。

汽车驱动电机用耐油复合材料及其制备方法与用途 801

 0

本发明公开了一种汽车驱动电机用耐油复合材料及其制备方法与用途，所述耐油复合材料包括两层聚芳酰胺纤维纸层、胶粘剂层、聚萘二甲酸乙二醇酯薄膜层；两层所述聚芳酰胺纤维纸层之间通过所述胶粘剂层粘结有所述聚萘二甲酸乙二醇酯薄膜层；所述胶粘剂由100质量份的丙烯酸树脂、30‑40质量份的特种环氧树脂、20‑30质量份的聚氨酯树脂和80‑100质量份的溶剂A混合组成；将所述复合材料用于内油冷型电动汽车驱动电机槽绝缘、槽楔及相绝缘；克服了现有柔软复合材料在ATF油中起泡和分层的缺点，具有优异的力学性能、电气性能和耐油性能，使驱动电机品的性能在使用寿命周期里更加稳定、可靠。

中子与γ射线防护乳胶复合材料及制备方法 1098

 0

本发明公开了一种中子与γ射线防护乳胶复合材料及制备方法，涉及一种辐射防护复合材料及其制备方法。技术方案为：包括硫化胶乳、B4C、WO3、分散助剂和配合剂。制作方法为：将B4C粉末和WO3粉末分别与分散助剂研磨，然后在常温下分别加入硫化乳胶并加入配合剂制成B4C乳胶和WO3乳胶，两种胶乳通过常温机械搅拌均匀并添加稳定剂，即制得所述复合材料B4C/WO3复合胶乳。通过该方法制作的复合材料，针对中子和γ射线具有很好的屏蔽效果，且生产工艺简单易于操控、生产成本低，适用于生产各种既防中子又防γ射线的防护器具。

短碳纤维增强抗静电聚乳酸复合材料及其制备方法 871

 0

本发明提供了一种短碳纤维增强抗静电聚乳酸复合材料及其制备方法,所述复合材料包括下列重量百分比的组分:聚乳酸树脂56.5至86.5%、短碳纤维10至40%、偶联剂0.5至1.5%、抗氧剂0.5至1%、润滑剂0.5至1%。将上述材料在搅拌机中高速混合;混合后的预混料置于双螺杆中经熔融挤出造粒,将挤出的物料冷却送入切粒机中切粒,将切好的粒子打包,即得短碳纤维增强抗静电聚乳酸复合材料。本发明制备的短碳纤维增强抗静电聚乳酸复合材料,具备更高的抗静电要求,同时具备较高的力学性能。

复合材料叶片气动与结构一体化设计方法 903

 0

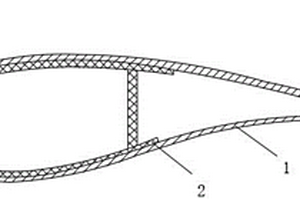

本发明涉及机械设计技术领域，且公开了一种复合材料叶片气动与结构一体化设计方法，包括叶片，所述复合材料叶片包括叶片壳、两个梁盖和两个剪切腹板，两个所述梁盖相背的一侧分别与叶片壳的内顶壁和内底壁固定连接，两个所述剪切腹板的顶部和底部分别与两个梁盖相对的一侧固定连接。该复合材料叶片气动与结构一体化设计方法，通过建立风力机叶片几何外形、结构及复合材料铺层布局的参数化模型，提高了叶片初步设计的效率，其次，通过建立学科性能分析数据集，构造近似模型，提高了计算效率，最后，通过充分利用叶片气动性能与结构特性的相互耦合效应设计出具有结构重量轻、能量转换效率高的风力机叶片。

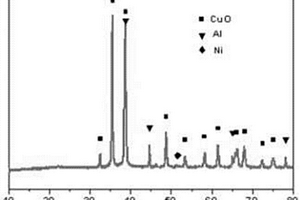

铝基三元复合材料及其制备方法 605

 0

本发明公开了一种铝基三元复合材料，它是由Al、Ni和CuO组成。该复合材料的制备方法，它包括以下步骤：取Ni/Al粉于乙醇中，超声分散均匀后，得到Ni/Al粉悬浮溶液备用；取Cu(NO3)2·3H2O溶解于乙醇中，搅拌至溶解完全后，向该溶有Cu(NO3)2·3H2O的乙醇中缓慢滴加Ni/Al粉悬浮溶液；然后再加入环氧丙烷，接着利用冰乙酸调节pH值＜7，搅拌一段时间后，冷却沉积；最后室温下老化一段时间，离心、洗涤、干燥、惰性气体下烧结，得到所述铝基三元复合材料。本发明制备的复合材料，具有较好的热化学性能，利用CuO和Ni复合铝粉，能够提高铝的反应活性，使铝的氧化反应峰值提前。

低雾度高耐热免底涂的PBT复合材料及其制备方法 638

 0

本发明公开了一种低雾度高耐热免底涂的PBT复合材料及其制备方法，目的在于解决现有的PBT类免底涂产品的热变形温度均在160℃以下，无法满足车灯装饰件高耐热性要求的问题。本发明的发明目的之一在于提供一种低雾度、高耐热、免底涂的PBT材料，另一个目的是提供此PBT复合材料的制备方法。经测定，本发明所制得的PBT复合材料具有很好的表面光洁度，采用该PBT复合材料制备的注塑件能直接进行真空镀铝；同时，本发明有效解决了镀铝产品在高温环境条件下长期使用过程中表面发雾的现象。另外，本发明制备的产品具有很高的热变形温度，能满足更高的使用要求，相对现有技术具有显著的进步。

热塑性魔芋葡甘聚糖/氧化石墨烯复合材料及其制备方法 888

 0

本发明公开了一种热塑性魔芋葡甘聚糖/氧化石墨烯复合材料及其制备方法，其特征是：复合材料的重量份组成为热塑性魔芋葡甘聚糖1～99份、氧化石墨烯0.001～2份、交联剂0～10份、增塑剂0～10份；制备方法包括：配料；将热塑性魔芋葡甘聚糖加入到氧化石墨烯的乙醇或水溶液，搅拌5～10小时，过滤，固体物干燥；再与交联剂、增塑剂在混合机中搅拌混匀后，干燥；再投入双螺杆挤出机中、于100～140℃的温度下熔融共混5～15分钟后，挤出、造粒，即制得复合材料。该复合材料加工性能良好，具有优良的吸附性、热稳定性和机械韧性，可生物降解、可再生，对环境无污染，可广泛应用于化工、医药、环保、机建等领域。

低电导率非磁性太赫兹屏蔽复合材料及其制备方法 822

 0

本发明属于电子材料技术领域，具体为一种低电导率非磁性太赫兹屏蔽复合材料及其制备方法。该复合材料包括有机硅橡胶与MXene的混合基底层和超薄导电铜层；超薄导电铜层为铜纳米粒子构成的金属层。本发明采用热压成型、自催化化学镀等技术手段，制备出一种具有三明治结构的“(有机硅橡胶与MXene混合体)‑Cu‑(有机硅橡胶与MXene混合体)”复合材料；所制备的复合材料电气绝缘性优异且无磁性，但具有良好的太赫兹屏蔽性能；由于铜层与MXene层的协同复合作用，使得在未引入磁性金属的情况下，制备的太赫兹屏蔽复合材料在0.1‑2.2THz范围内具有超过38dB的平均屏蔽效能，而电导率低至0.7S/m。

石墨烯/玄武岩纤维增强复合材料及其制备方法 912

 0

本发明公开一种石墨烯/玄武岩纤维增强复合材料及其制备方法，涉及复合材料技术领域，以以使得石墨烯/玄武岩纤维增强复合材料具有环保，耐高温，高散热性能。该石墨烯/玄武岩纤维增强复合材料，包括：石墨烯分散体、硅烷化玄武岩纤维和热塑性树脂。本发明提供的石墨烯/玄武岩纤维增强复合材料应用于家电散热部件、汽车发动机周边材料及航空航天材料中。

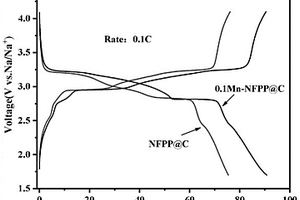

焦磷酸磷酸铁锰钠@C复合材料的制备方法和应用 850

 0

本发明公开了一种焦磷酸磷酸铁锰钠@C复合材料的制备方法和应用，以九水硝酸铁铁Fe(NO3)3·9H2O、一水柠檬酸C6H8O7·H2O、二水磷酸二氢钠NaH2PO4·2H2O和四水乙酸锰C4H6MnO4·4H2O为原料，采用水溶液‑溶胶凝胶法合成焦磷酸磷酸铁锰钠@C复合材料；通过此方法合成的铁锰基磷酸盐Na4Fe3‑xMnx(PO4)2P2O7@C复合材料具有晶格稳定性，且热力化学性能优异，且包覆在焦磷酸磷酸铁锰钠表面的碳层有稳定的材料结构；表现在电化学的应用当中，相较于传统复合材料，该正极复合材料循环性能、倍率性能更强悍、且可逆充放电比容量更大。
