湖北武汉有色金属加工技术理论与应用

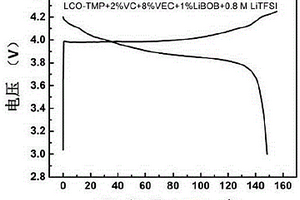

不燃性电沉积锂电池及其应用 790

 0

本发明公开了一种高比能量的不燃性电沉积锂电池，该电池体系采用一种或一种以上的不燃性磷酸酯或膦酸酯（RP(O)OR1OR2）作为不燃性电解液溶剂，电解液中加入锂盐和添加剂，正极采用LiCoO2、LiMn2O4、Li[Li0.13Ni0.304Mn0.566]O2等，负极采用导电金属作为基体。在电池充电过程中，锂离子从正极材料中脱出进入电解液，再通过电解液达到负极，并经过电沉积反应以金属锂形式沉积于负极表面；在电池放电过程中，负极金属锂失去电子以锂离子形式回到电解液中，而电解液中的锂离子同时嵌入到正极材料的晶体结构中，从而实现了可逆的能量转化。本发明基于不可燃烧性的磷酸酯电解液和高容量的电沉积锂电极，可实现高安全、高比能量的锂电池体系。

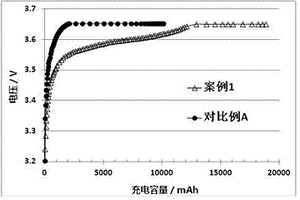

改善低温充电性能的磷酸铁锂动力电池 956

 0

本发明的名称为一种改善低温充电性能的磷酸铁锂动力电池。属于磷酸铁锂动力电池技术领域。它主要是解决负极易提前达到截止电压而导致充电容量降低的问题。它的主要特征是：包括正极片、负极片和电解液；所述锂盐为11.5%~15.0%之间的六氟磷酸锂；所述有机溶剂为由碳酸丙烯酯：碳酸甲乙酯：碳酸二乙酯=10~40%：1~10%：20~50%：10~30%所组成的四元混合溶剂；所述添加剂包含碳酸亚乙烯酯、以及氟代碳酸乙烯酯、炔丙基磺酸酯、二氟磷酸锂、二氟草酸硼酸锂和四氟草酸磷酸锂中的一种或一种以上。本发明具有可降低负极界面阻抗和显著地改善磷酸铁锂动力电池低温性能的特点，主要用于改善磷酸铁锂动力电池的低温充电性能。

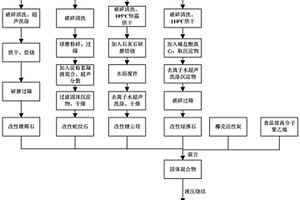

基于天然岩石的锂矿化复合烧结活性炭滤芯及其制备方法 696

 0

本发明提供一种基于天然岩石的锂矿化复合烧结活性炭滤芯的制备方法，包括以下步骤：对天然锂辉石、天然蛇纹石、天然锂云母和天然绿沸石分别进行改性处理，得到改性锂辉石、改性蛇纹石、改性锂云母和改性绿沸石；称取改性锂辉石、改性蛇纹石、改性锂云母、改性绿沸石、活性炭和粘结剂混合均匀，得到固体混合物；对固体混合物进行烧结，即得到活性炭滤芯。本发明提供的活性炭滤芯可稳定增加饮水中锂元素含量，补充人体日常所需，避免水中锂含量过低对人体健康造成不良影响。

锂金属电池及其制备方法 606

 0

本发明提供了一种锂金属电池及其制备方法。所述锂金属电池包括锂金属电池负极、锂金属电池正极和电解质；所述锂金属电池负极经过聚氨酯/氟化锂复合人工保护膜改性处理制备而成。本发明采用简单的溶液浇铸法将聚氨酯/氟化锂基人工保护膜均匀地涂在锂金属电池负极上。通过聚氨酯/氟化锂复合人工保护膜的改性处理，锂金属电池负极的电化学性能显著提高，从而构建出高稳定性锂金属电池。

基于可变遗忘因子的RLS锂电池模型参数在线辨识方法 703

 0

本发明属于锂电池模型辨识领域，公开了一种基于可变遗忘因子的RLS锂电池模型参数在线辨识方法，获取锂电池性能参数信息；建立二阶锂电池等效电路模型，并推导模型辨识向量方程；获得电池在不同温度下的OCV‑SOC特性曲线，拟合出OCV‑SOC的关系表达式；根据可变遗忘因子的RLS方法对模型方程计算当前时刻参数；更新下一时刻遗忘因子值；采集下一时刻的电压与电流值，利用更新的遗忘因子RLS方法，对二阶RC等效电路模型进行下一时刻在线参数辨识。本发明可快速收敛至真实值；且对于时变的锂电池模型参数，与固定遗忘因子的RLS方法相比，有更高收敛速度和辨识精度的在线跟踪能力。

金属锂表面原位合金-SEI层的筑构方法与应用 996

 0

本发明公开了一种金属锂表面原位合金‑SEI层的筑构方法与应用，属于锂二次电池电极材料领域，包括：将无机熔盐在惰性气氛下加热熔融，得到熔盐电解质；将锂金属置于熔盐电解质中或者将熔盐电解质涂覆于锂金属表面进行反应，并通过控制反应时间制备不同反应深度的金属锂表面原位合金‑SEI层；本发明所提供的制备方法操作简单，所制备的原位合金‑SEI层成分可控，应用在锂电池中时，能降低锂负极与电解液接触界面材料的活度，减少充放电过程中的副反应；同时，所构筑的合金层呈现一定的孔隙和梯度，有利于电解液的浸润，增加了锂沉积的形核位点，利于抑制锂枝晶生长，从而提高了锂金属电池的循环稳定性和库仑效率。

锂亚硫酰氯电池电解液制备方法 897

 0

本发明公开了一种锂亚硫酰氯电池电解液制备方法，其特征在于，步骤为：a.在露点温度低于-35℃的干燥环境下，取锂盐LiAlCl4置于干燥容器内；b.向锂盐LiAlCl4中通入SO2气体，通完SO2后静置5-10h；c.将精馏提纯过的SOCl2加入到通完SO2后的锂盐产物中，再加入锂片，制得电解液。本发明步骤少，SO2反应时间短，操作简单，锂片消耗量低，成本更低，更安全。

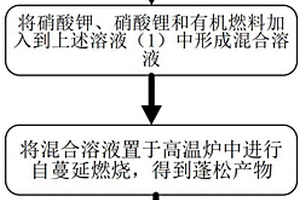

用于制备钛锂酸钾粉末的方法及其产品 590

 0

本发明公开了一种制备分子式为K0.80Ti1.733Li0.267O4的钛锂酸钾粉末的方法，包括：（a）将钛酸四丁酯或异丙醇钛与硝酸溶液混合制得钛盐溶液；（b）向所制得的钛盐溶液中依次添加硝酸钾、硝酸锂以及作为燃料和还原剂的甘氨酸以形成混合溶液，其中硝酸钾、硝酸锂与钛盐溶液之间的用量按照化学式K0.80Ti1.733Li0.267O4进行配比；（c）将所形成的混合溶液置于500℃-700℃的高温炉中执行自蔓延燃烧；以及（d）将所获得的钛锂酸钾产物在800℃-1100℃条件下继续热处理1~2小时，由此制得分子式为K0.80Ti1.733Li0.267O4钛锂酸钾粉末。通过本发明，可以工艺简单、成本低廉地获得钛锂酸钾粉末，并适于大规模批量生产；所制得产品晶粒尺寸小，粒度均匀，并具有优异的层间离子交换/插层能力和解离性能。

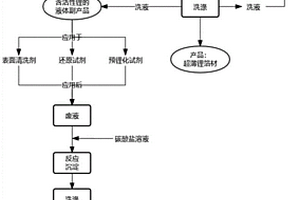

超薄锂箔材的加工回收方法以及产品 749

 0

本发明公开了一种超薄锂箔材的加工回收方法以及产品，属于锂离子电池领域。本发明采用液相减薄剂与锂金属进行接触反应，制备的超薄锂箔材厚度在20μm以下，表面平整，厚度可任意调控且均一性好。本发明方法还能将制备过程中所产生的含锂副产品进行回收再利用。本发明制备的超薄金属锂箔材作为锂电池金属锂负极使用时可提高电池的能量密度，降低电池制造成本，也可以用于其他类型电极材料的补锂，具有广阔的应用前景。

用有机酰氧基硅烷制备特定锂盐的方法 901

 0

本发明涉及一种用有机酰氧基硅烷制备特定锂盐的方法，其包括如下步骤：(1)有机酰氧基硅烷与草酸发生酯交换反应并聚合，得到聚硅基草酸酯；(2)聚硅基草酸酯与四氟硼酸锂或六氟磷酸锂在溶剂中反应，得到相应的二氟草酸硼酸锂粗品或四氟草酸磷酸锂粗品；(3)将得到的粗品通过重结晶去除杂质，烘干溶剂后即可得到相应的电池级二氟草酸硼酸锂或电池级四氟草酸磷酸锂。本发明的优点为，用有机酰氧基硅烷作为原料，反应中不额外引入氯离子和水，操作简单，产率高，目标产品中氯含量极低(1mg/kg左右),是一种适合工业化生产，能满足市场对于二氟草酸硼酸锂和四氟草酸磷酸锂产量和品质需求的制备方法。

基于石墨砂铸型的铝锂合金制备方法及产品 1039

 0

本发明属于铸造相关技术领域，并公开了一种基于石墨砂铸型的铝锂合金制备方法及产品。该方法包括下列步骤：S1选取石墨砂、粘结剂和固化剂进行混合，将获得的混合物导入模具中制备铸型，以此获得石墨砂铸型；S2在所述石墨砂铸型的内表面涂覆羟基抑制剂，将铝锂合金倒入所述石墨砂铸型中，以此获得所需的铝锂合金产品。同时本发明还公开了上述制备方法获得的产品。本发明通过使用石墨砂作为耐火材料和在铸型表面涂覆抑制剂，既能阻止铝锂合金与耐火材料反应造成粘砂缺陷，又能消除粘结剂中羟基的存在引起的气孔缺陷，从而显著提高铝锂合金铸件的质量。

球状锂基CO₂吸附剂的制备方法 926

 0

本发明公开了一种球状锂基CO₂吸附剂及其制备方法，包括：(1)制取前驱体浆液；该前驱体浆液为硅溶胶与草酸锂粉末的混合溶液；(2)将前驱体浆液逐滴滴入液氮中，得到速冻的浆液冰球；(3)将浆液冰球置入冷冻干燥装置中使水分升华，得到前驱体生球；(4)在有氧环境中煅烧生球即可得到目标球状锂基CO₂吸附剂。本发明制备过程设计巧妙，能够在生产流水线不停止的情况下通过改变步骤(1)的固液比就能实时调节步骤(4)中最终获得的球形吸附剂的尺寸大小。且所制备的球状锂基CO₂吸附剂球形度好，CO₂循环吸‑脱附能力突出，机械性能优异，为成型锂基吸附剂在实际工业化流化循环系统中的应用提供了良好的前景。

用于中试反应的纳米氧化物负载磷酸锂催化剂的制备方法 1077

 0

本发明公开了一种用于中试反应的纳米氧化物负载磷酸锂催化剂的制备方法，包括如下步骤：首先将预处理的磷酸钠溶液、氢氧化锂溶液同时并流加入配有高速剪切机的超声波反应装置内混合反应，取得反应生成液Ⅰ；再经过第一次纯化处理，取得白色固体Ⅰ；接着进行焙烧处理得到作为催化剂前驱体的磷酸锂；然后采用浸渍法负载催化剂将纳米氧化物与磷酸锂的水溶液混合反应，取得反应生成液Ⅱ；再经过第二次纯化处理，取得白色固体Ⅱ；最后经过成型焙烧处理得到纳米氧化物负载磷酸锂催化剂。本发明的制备方法采用超声振荡与高速剪切相结合的方式合成、以及挤条成型制备负载型磷钨酸催化剂的方法，该方法工艺简单、成本低廉、产量高、催化活性高。

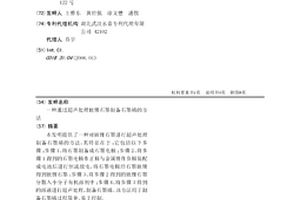

通过超声处理嵌锂石墨制备石墨烯的方法 953

 0

本发明提供了一种对嵌锂石墨进行超声处理制备石墨烯的方法，其特征在于：它包括以下步骤：步骤1、将石墨制备成石墨电极；步骤2、将步骤1得到的石墨电极作正极与金属锂作负极装配成电池后进行恒流放电，将石墨电极经石墨嵌锂得到嵌锂石墨；步骤3、将步骤2得到的嵌锂石墨分散入小分子有机溶剂中；步骤4、将步骤3得到的溶液进行超声处理，制备石墨烯。该方法用于制备石墨烯过程简单、易于控制。

基于金属锂粉与钒氧化物材料的软包电池制备方法 782

 0

本发明提供一种基于金属锂粉与钒氧化物材料的软包电池制备方法，包括如下步骤：制备负极金属锂粉/石墨电极片、五氧化二钒正极片；焊接正、负极电极片的极耳；配制六氟磷酸锂浓度为1mol/L的有机溶剂，作为电池的电解液；将作为电池隔膜的Celgard聚合物薄膜裁切为宽60mm、长610mm的矩形片；采用卷绕机将电极片卷绕成锂电池电芯；将锂电池电芯装入宽为40mm、长为65mm的铝塑膜外壳，制成软包锂电池电芯，并转移到氩气保护的手套箱；注入电解液；封口，即得成品。本发明采用无锂正极材料五氧化二钒，将金属锂粉引入石墨负极电极片，组成具有超高能量密度的软包电池，且具有工艺简单、易于放大化生产、具有大规模应用的潜力。

锂电池隔膜涂层用浆料及其制备方法 796

 0

本发明涉及一种锂电池隔膜用涂层浆料及其制备方法，所述浆料包含可传导锂离子的多孔无机氧化物、粘结剂和稳定剂，所述多孔无机氧化物由可传导锂离子的聚合物与无机氧化物前驱体复合后晶化而成，所述无机氧化物前驱体为正硅酸乙酯、钛酸乙酯、钛酸异丙酯中的任意一种；所述浆料的制备方法为，将锂离子传导聚合物与无机氧化物前驱体在表面活性剂作用下形成复合胶束结构，然后在水热条件下晶化，形成可传导锂离子的多孔无机氧化物，继续加入适量粘结剂及稳定剂，最终形成锂电池隔膜用涂层浆料。本发明的有益效果为，该浆料及该方法制备的浆料应用于锂电池隔膜涂层，可以显著提高涂层的锂离子传导能力，进而提高电池性能。

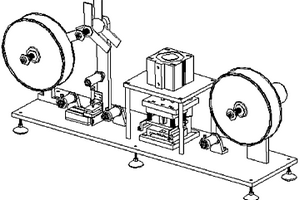

自动切锂带定位机 862

 0

本发明涉及一种锂电池的生产设备,具体说是一种自动切锂带定位机。它包括平台,平台上依次固定送料机构,剪切定位机构和收卷机构,其特征是:其中送料机构包括固定在平台上的锂带盘,锂带导向轮和送带气缸,送料气缸上装有夹持气缸,平台上固定有支架,支架上固定有离型纸盘,剪切定位机构包括剪切定位模,剪切定位模顶部装有冲压气缸,剪切定位模下装有铝塑膜定位台。本发明具有以下优点:1、实现超薄锂带的自动送料和收料,无需人工干预,从而避免了锂带的损伤,同时又提高了工作效率。2、实现了剪切和定位一次完成,不仅保证了锂片的剪切尺寸,而且还提高了锂片的定位精度。

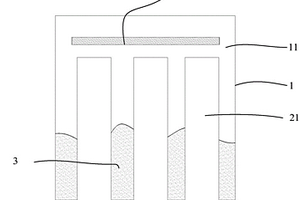

防连锁反应电池组及锂离子电池包 739

 0

本实用新型公开一种防连锁反应电池组及锂离子电池包，其中，所述防连锁反应电池组包括模组盒、多个锂电池及阻燃材料，所述模组盒其内具有一容纳腔，所述多个锂电池呈上下向延伸设置，且通过串和/或并联连接，所述多个锂电池设于所述容纳腔内，所述多个锂电池的上端和下端中的一端为固定端，所述固定端固定于所述模组盒，所述阻燃材料对应设于所述多个锂电池的所述固定端之外的区域。所述多个锂电池内的任意一锂电池起火时，所述阻燃材料包裹所述起火的锂电池，起到隔离的作用，以保护其他的锂电池，这样起到了防连锁反应的效果。

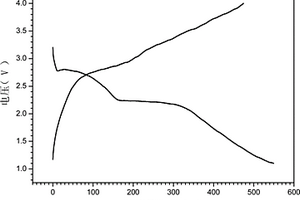

具有超高能量密度的金属锂电池的制备方法 1053

 0

本发明提供一种具有超高能量密度的金属锂电池的制备方法，包括如下步骤：制备表面涂布有金属锂粉层的负极金属锂粉/石墨电极片、五氧化二钒正极片；以Celgard聚合物薄膜作为隔膜材料，以含有六氟磷酸锂的有机溶剂为电解液，将金属锂粉/石墨电极片与五氧化二钒正极片，在含有氩气保护的手套箱中组装成钮扣型锂电池，静置老化；将老化后的锂电池进行首圈放电至1.5V，放电电流为0.05C；将进行过首圈放电的锂电池采用0.1C的电流充电至4.0V，即得到能正常工作的产品。本发明采用无锂正极材料五氧化二钒，将金属锂粉引入石墨负极电极片，组成具有超高能量密度的五氧化二钒‑金属锂粉/石墨电池，工艺简单、易于放大化生产、具有大规模应用的潜力。

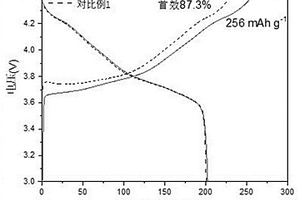

有异质结结构的过渡金属化合物及其制法和复合补锂材料 948

 0

本发明提供一种具有异质结结构的过渡金属化合物，其特征在于，其为过渡金属氧化物‑过渡金属氮化物异质结。本发明还提供一种复合补锂材料，其特征在于，含有：有机锂盐和催化剂，其中，所述有机补锂材料为锂的碳氧化合物，所述催化剂为本发明提供的具有异质结结构的过渡金属化合物，即为过渡金属氧化物‑过渡金属氮化物异质结。本发明提供的复合补锂材料，由于采用本发明提供的具有异质结结构的过渡金属化合物、即过渡金属氧化物‑过渡金属氮化物异质结作为催化剂，与使用单独的过渡金属氧化物或过渡金属氮化物作为催化剂时，能使有机锂盐分解电位下降得更多、补锂容量更高、电池循环性能更好。

锂电池温度场快速拟合方法、系统和存储介质 610

 0

本发明提供了一种锂电池温度场快速拟合方法、系统和存储介质，方法包括用温度传感器采集电池表面温度；以锂电池为基准构建坐标系，获取输入坐标矩阵A和输入温度矩阵B；上传输入矩阵AB至上位机软件，拟合出锂电池模型的温度传导公式：构建等比例锂电池模型；对锂电池模型进行网格化分割，构建输出坐标矩阵C；基于热传导公式和电池均匀产热的假设，利用输入矩阵AB拟合温度传导公式；利用温度传导公式逐点计算各网格顶点位置坐标的温度信息，并构建输出温度矩阵D，基于锂电池温度场的输出矩阵CD，通过线性插值的方式拟合出锂电池的温度场信息。本发明仅通过采集电池表面的温度数据便准确地拟合出电池内部的温度信息。

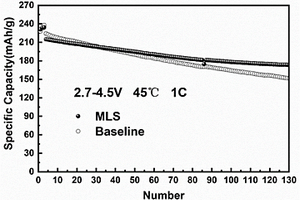

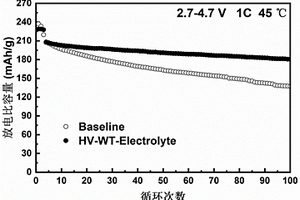

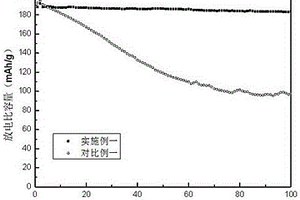

耐高温、高压锂离子电池电解液及其制备方法和应用 873

 0

本发明属于锂离子电池领域，具体涉及一种耐高温、高压锂离子电池电解液及其制备方法和应用。本发明电解液,包括电解质盐和有机溶剂，所述电解质盐为混合锂盐，所述混合锂盐HOMO能级高于有机溶剂，能在充电过程中在正极表面分解形成无机组分界面膜。本发明电解液通过使用混合锂盐，可以在正极形成含F、B和P的耐高压界面膜，能够抑制高电压下高镍三元正极活性材料从层状向惰性岩盐相的不可逆转变，从而提高锂离子电池在常温4.7V高截止电压下的循环稳定性，在4.7V高截止电压下循环180次容量保持率仍有92％，并且可以提高45℃高温、4.5V高截止电压下锂离子电池的循环稳定性。

网格结构碳包覆磷酸铁锂纳米颗粒及其制备方法、应用 598

 0

本发明公开了一种网格结构碳包覆磷酸铁锂纳米颗粒的制备方法，步骤为：向磷酸铁锂固体中加水溶解，得到磷酸铁锂溶液；向磷酸铁锂溶液中加入十六烷基三甲基溴化铵，水浴加热，收集沉淀，洗涤，得到固体沉淀物；干燥得到的固体沉淀物，然后煅烧，即得到具有网格结构的碳包覆磷酸铁锂纳米颗粒。本发明提供的制备方法简单，通过该制备方法制得的碳包覆磷酸铁锂颗粒具有良好的循环稳定性，电池比容量高，电极导电性好，可作为锂离子电池正极材料。

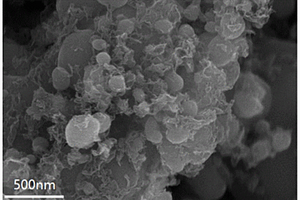

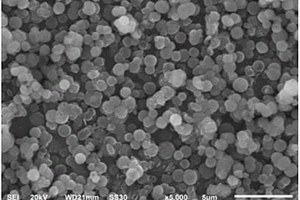

微球结构锂离子电池负极材料的制备方法 1018

 0

本发明公开了一种微球结构锂离子电池负极材料的制备方法，包括如下步骤：(1)将端氨基超支化树脂与金属盐溶解于亲水性溶剂中，所述金属盐为硝酸盐或氯化盐；(2)将上述溶液搅拌形成均匀溶液后转移至聚四氟内衬的不锈钢水热反应釜中加热进行反应；反应充分后，使反应釜冷却，离心并收集沉降在底部的固体，经洗涤、干燥后，获得目标金属氧化物或硫化物微球结构锂离子电池负极材料。本发明以端氨基超支化树脂为模板，制备出具有规整特殊微球结构和尺寸分布均匀的金属氧化物和或金属硫化物，粒径范围为200nm～1μm，粒径分布均匀，作为锂离子电池负极材料，具有较高的振实密度和优异的循环稳定性；且工艺简单、易控制，原料丰富、廉价。

熔喷聚苯硫醚无纺布锂电池隔膜及其制备方法 560

 0

本发明涉及一种熔喷聚苯硫醚无纺布锂电池隔膜及其制备方法。包括熔喷聚苯硫醚无纺布制备工艺中的聚苯硫醚粒料干燥，熔融挤出，热风牵伸，冷却，凝网，本发明采用对聚苯硫醚超细纤维网进行热轧处理和热定型处理的工艺条件进行优化，制得熔喷聚苯硫醚无纺布锂电池隔膜。本发明制备出的熔喷聚苯硫醚无纺布锂电池隔膜具有熔点高、破膜温度高、阻燃性好、厚度较薄、表面光洁、化学和尺寸稳定性好的优点，并且该锂电池隔膜具有很好的吸液性、较小的孔径和较高的孔隙率，满足了锂电池隔膜的要求，提高了锂电池的安全性和延长了其使用寿命。

基于光纤的光声锂电池检测系统 817

 0

本发明公开一种基于光纤的光声锂电池检测系统，属于电池结构健康监测领域。包括：激励模块、信号解调模块、检测模块以及光纤耦合器。激励光经过波束整形单元、光纤耦合器和光纤超声探头入射到电池表面，产生超声信号。探测光经过光纤环形器、光纤耦合器、光纤超声探头后被反射形成探测信号。通过位移控制平台移动锂电池，可以得到锂电池不同部位的超声信号，从而产生对应的探测信号，经分析得到锂电池不同部位的结构信息，实现对电池结构的成像。本发明采用光学、超声相结合的方法，可在实际应用中测量锂电池内部结构数据，实现对电池内部损伤的分析与预测。本发明具备体积小、分辨率高的特点，能够对锂电池进行无损检测，具有高精度成像的能力。

结构稳定的高性能锂离子电池正极材料及其制备方法 937

 0

本发明提供结构稳定的高性能锂离子电池正极材料及其制备方法，在钴酸锂，镍钴锰酸锂，富锂锰基正极材料的制备过程中或在尖晶石型锰酸锂的制备过程中加入一定量的等比或非等比含磷酸根和含钇/铽/镨元素的物质，从而使对应正极材料具有稳定且突出的电化学性能。本发明所提供的结构稳定的高性能锂离子电池正极材料，其特征在于：材料中含有Li‑PO4‑Y(Tb,Pr)‑O‑Co(Ni,Mn)化学链或含有Li‑PO4‑Y(Tb,Pr)‑O‑Co(Ni,Mn)化学链及其衍生物，其中，Y(Tb,Pr)表示Y、Tb、Pr中的至少一种，Co(Ni,Mn)表示Co、Ni、Mn中的至少一种。

高比能氟化物锂离子电池正极材料及其制备方法 898

 0

本发明公开了一种高比能氟化物锂离子电池正极材料，它是由能可逆脱嵌锂的氟化物固溶体与碳纳米管、高电导率锂盐结合在一起的固溶体化合物；还公开了其制备方法和锂离子电池，本发明主要由以CuF₂、FeF₂、LiClO₄、LiFNFSI、碳纳米管为主要原材料，通过高能化学球磨法合成同时具有高电子电导和离子电导的铜基氟化物固溶体锂离子电池正极材料；该方法易于批量化生产，所制得的固溶体型锂离子正极材料一致性好，比容量高达549mAh/g，安全性能好。

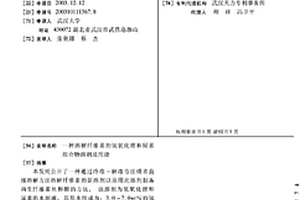

溶解纤维素的氢氧化锂和尿素组合物溶剂及用途 925

 0

本发明公开了一种通过冷冻－解冻方法或者直 接溶解方法溶解纤维素的新溶剂以及用此溶剂制备再生纤维 素丝和膜的方法。该溶剂为氢氧化锂和尿素的水溶液，其基本 组成为：3.0－7.0wt％的氢氧化锂，4.0－30.0wt％的尿素，其 余为水。氢氧化锂和尿素的水溶液可以通过冷冻－解冻方法， 或者将该溶剂预先冷却至－10℃～－4℃后，直接溶解纤维素。 它可溶解聚合度高达2300(分子量3.7×105)的天然纤维素和再生纤维素，并可得到高溶解度的透明纤维素浓溶液。用该溶剂溶解纤维素得到的纤维素浓溶液，经3～5wt％稀酸水溶液凝固、再生制备出再生纤维素膜和丝。也可用这种纤维素溶液制备纤维素共混膜、纳米材料及分离用色谱柱填料等。

锂电池回收拆解机构 1032

 0

本实用新型公开了一种锂电池回收拆解机构，涉及锂电池拆解技术领域，包括插件箱，所述插件箱的上表面固定连接有进料口，所述进料口的上表面安装有盖板，所述盖板的上表面固定连接有把手，所述插件箱的外表面固定连接有两个第一电机，所述插件箱的左侧面固定连接有升降箱，所述升降箱的左侧面开设有三个滑槽，所述升降箱的右侧面安装有输料管。本实用新型能够对拆解的锂电池进行过滤，避免粉碎不彻底的锂电池碎片造成无法完成废物利用，通过升降机构的作用，能够对过滤不彻底的锂电池碎片进行收集对其进行二次拆解，防止处理的过程中对锂电池的拆解不够彻底。
