湖南湘潭有色金属复合材料技术理论与应用

硒化锗复合材料的光电器件及其制备方法 797

 0

本发明提供了一种硒化锗复合材料的光电器件及其制备方法，该方法包括：制备硒化锗纳米片悬浮液；将制得的纳米片悬浮液通过电泳沉积到ITO基板上形成硒化锗膜；将经过电泳沉积处理的ITO基板进行干燥处理；将经过干燥处理的ITO基板通过离子层连续吸附反应依次在镉离子的前驱体溶液和硫离子或硒离子的前驱体溶液吸附4～8min，交替循环吸附3～10次，在硒化锗膜上形成硫化镉膜或硒化镉膜；将经过离子吸附处理的ITO基板进行干燥处理，即得硒化锗复合材料的光电器件。本发明通过电泳沉积法和离子层连续吸附反应法制备出高光响应特性的硒化锗复合材料光电器件。该方法操作简单，易于控制，实验环境要求低，有利于工业化推广。

氯氧化铋碳基复合材料的原位合成方法及其应用 604

 0

本发明公开了一种氯氧化铋碳基复合材料的原位合成方法，包括如下步骤：(1)将铋源溶于醇溶液后加入碳材料超声分散，得分散液A；(2)将维生素B1盐酸盐溶于水中，随后在搅拌下滴加至分散液A中，反应后洗涤、干燥即得氯氧化铋碳基复合材料。本发明的制备过程避免使用酸、碱以及表面活性剂，通过简单的液相合成方法即能得到均一的花瓣状结构的氯氧化铋碳基复合材料，在可见光条件下，可高效催化染料和易挥发有机污染物(VOCs)降解，且复合材料多次循环使用后活性几乎不变。

高强度可降解Zn基复合材料及其制备方法和应用 820

 0

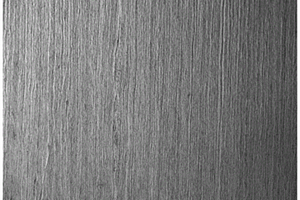

本发明公开了一种高强度可降解Zn基复合材料的制备方法，将含金属粉的溶液涂刷在Zn板上，然后将至少两块涂覆金属粉的Zn板层叠，获得复合板，将复合板进行单道次冷轧，获得冷轧板，将冷轧板从中间裁剪成两块，层叠，然后进行单道次冷轧，重复裁剪‑层叠‑单道次冷轧11‑15次，即得Zn基复合材料，所述金属粉中的金属选自Mg、Ca，Cu、Fe中的至少一种。本发明所制备的Zn基复合材料相比于轧制后纯Zn板强度有着54％‑320％的性能提升，相比于合金化的Zn基材料其强度也明显提升。

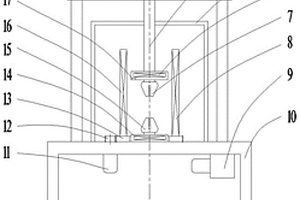

基于多场协同调控的高分子导热复合材料成型方法及装置 1007

 0

本发明涉及一种基于多场协同调控的高分子导热复合材料成型方法和装置，其方法是将聚合物基体/顺磁填料复合材料坯料加热至高弹态，在恒温环境对其进行塑性拉伸，同时对坯料施加磁场，利用拉伸力场和磁场调控聚合物分子链和填料的形态结构，一步成型具有填料有序排列和分子链拉伸取向的聚合物复合材料。其装置包括沿同一轴线布置的上夹头和下夹头，以及与夹头相连的上线圈和下线圈；夹头两侧设有与回转动力相连接的水平磁场诱导装置；水平磁场诱导装置和夹头都置于恒温室中；机架上还设有导杆和丝杆；丝杆和导杆上还设有升降板，上牵引头与升降板相连。本发明原理及设备结构简单，同时施加塑性拉伸和磁场诱导，实现了成型过程的多场调控。

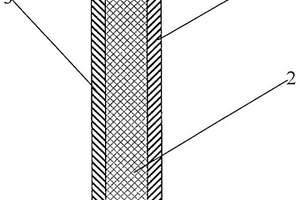

复合材料沼气反应罐 1069

 0

本发明专利涉及一种复合材料沼气反应罐。本发明专利一种复合材料沼气反应罐为夹层结构，在外板层中间设置有夹芯层，外板为钢板或铁板或玻璃钢(FRP)高分子复合材料构成，夹芯层为特种结构的塑料或特种结构的玻璃钢型材。本发明专利特种结构复合材料大中型沼气工程沼气反应罐具有比强度高、保温性好、施工安装方便。

磁钢固定件、玻璃纤维增强复合材料及其制备方法 954

 0

本发明公开了一种玻璃纤维增强复合材料，包括以下重量份的组分：丙氧基改性双酚A树脂8‑12份；环氧双酚A乙烯基树脂8‑12份；阻燃剂20‑35份；脱模剂1‑3份；色浆糊3‑5份；过氧化苯甲酰1‑3份；过氧化苯甲酸叔丁酯1‑3份；无碱高强玻璃纤维45‑55份。本发明提供的一种玻璃纤维增强复合材料，具有良好的拉伸强度，抗压强度，抗电磁物干扰，耐高低温性能，耐腐蚀，耐酸耐碱等性能。由于加入了高纯度的氢氧化铝和聚苯乙烯糊作为阻燃剂，提高了复合材料的阻燃性能。本发明还公开了一种玻璃纤维增强复合材料制备方法及一种磁钢固定件。

仿细胞结构锂硫电池正极复合材料及其制备方法 676

 0

本发明公开了一种仿细胞结构锂硫电池正极复合材料及其制备方法；该正极复合材料由导电聚合物膜层及其内部镶嵌的纳米氧化物构成细胞膜，以及由单质硫颗粒构成细胞核，三者共同构筑成仿细胞结构；复合材料的制备是将单质硫颗粒和纳米氧化物在表面活性剂存在下通过超声分散在水中后，加入导电聚合物单体及酸溶液，搅拌均匀，再加入氧化剂，搅拌反应，即得；该制备工艺简单、成本低、能耗小，硫含量可控，重复性强，易于规模化生产；该复合材料制成锂硫电池正极，能有效地抑制充放电过程活性物质的流失，有利于提高电池材料的放电比容量和活性物质的利用率，从而极大提升电池的循环性能。

石墨烯可控接枝热敏聚合物复合材料的制备方法 595

 0

一种石墨烯可控接枝热敏聚合物复合材料的制备方法，包括：（1）聚N-异丙基丙烯酰胺的制备与提纯；（2）巯基化聚N-异丙基丙烯酰胺的制备与提纯；（3）氧化石墨烯的制备；（4）2,4-甲苯二异氰酸酯功能化石墨烯的制备；（5）石墨烯接枝热敏聚合物复合材料的制备：利用功能化石墨烯表面异氰酸酯基（—NCO）与巯基化N-异丙基丙烯酰胺大分子链末端巯基的点击化学反应制备石墨烯接枝聚N-异丙基丙烯酰胺。本发明操作简单、反应时间短、接枝率高。所获得的产品可用于制备具有温度敏感性功能的膜材料、高压液相色谱的填料、温度控制凝胶的渗透色谱、合成模拟生物活性的纤维胶原蛋白、易用冷水除去的皮肤粘附带、温度敏感的增稠剂等。

添加多种元素综合提高MoSi2基复合材料硬度和断裂韧性的制备方法 620

 0

本发明公开了一种添加多种元素综合提高 MoSi2基复合材料硬度和断裂韧 性的制备方法，该方法是在 MoSi2机械合金化或高温自蔓延 合成工艺过程中同时引入W和La等多种元素，原位生成固溶 体与弥散分布第二相粒子，获得平均晶粒尺寸＜1um的组织结 构，利用颗粒强化与固溶强化、细晶韧化、裂纹偏转与桥接等 强韧化机制，将纯MoSi2的细晶 沿晶断裂与粗晶穿晶断裂结合形式转化为穿晶断裂形式，它解 决了MoSi2基复合材料室温断裂 韧性提高幅度有限的难题，从而综合提高了 MoSi2的硬度和断裂韧性，特别 是大幅度地提高了断裂韧性值，可使该值提高89.36～178.26 ％；本发明也可应用于其它金属间化合物与陶瓷材料的制备之 中。

磷酸铁锰锂复合材料与锂离子电池 816

 0

本发明提供了一种磷酸铁锰锂复合材料的制备方法，包括以下步骤：A)将锂源、铁源、锰源和磷源在溶剂中按照摩尔配比(0.8～1.01)：x：(1‑x)：1混合，调节pH值反应后得到磷酸铁锰锂中间体；B)将所述磷酸铁锰锂中间体热处理，得到磷酸铁锰锂前驱体；C)将所述磷酸铁锰锂前驱体、锂源、碳源、水和添加剂混合，再依次经过研磨、干燥与热处理，得到磷酸铁锰锂复合材料；所述锂源为所述磷酸铁锰锂前驱体的0.1～2wt％。本申请提供的磷酸铁锰锂复合材料的制备涉及两次补锂，从前驱体制备到成品制备，依靠锂离子的作用使磷酸铁锰锂材料的粒子维持在纳米尺寸，提高了磷酸铁锰锂复合材料的电化学性能。

透波、高效隔热气凝胶复合材料及其制备方法 1032

 0

本发明公开了一种透波、高效隔热气凝胶复合材料及其制备方法，具体包括如下步骤：首先配制硅溶胶，将硅溶胶和酸催化剂先以一定比例混合均匀，形成前驱体，再加入碱性催化剂制得硅基溶胶液，通过程序化真空浸渍纤维预制件和溶剂液封，后对其加热老化同时溶剂置换，直至形成初态凝胶，再将其放置于二氧化碳超临界流体干燥釜中进行干燥，待干燥过程完成后，采用高温工艺处理上述复合材料，待烘干处理后再降至室温即得透波、高效隔热气凝胶复合材料。本发明利用超临界干燥以及程序化真空浸渍制备透波、高效隔热气凝胶复合材料的方法，无需引入任何表面活性剂或分散剂，易于操作。

二氧化氯复合材料及其制备方法与应用 1062

 0

本发明属于医学、卫生防疫技术、无菌技术、生物工程与消毒杀菌、环保领域，具体涉及一种二氧化氯复合材料及其制备方法与应用，所述二氧化氯复合材料依次包括复合功能层、保湿层和吸附层；复合功能层依次包括壳聚糖层和二氧化氯混合层，二氧化氯混合层与保湿层相接，二氧化氯混合层由二氧化氯A体系和B体系组成；二氧化氯复合材料的制备方法包括S1壳聚糖层制备、S2二氧化氯A体系制备、S3 B体系制备、S4均匀混合二氧化氯A体系和B体系、S5复合多层结构；本发明制得的二氧化氯复合材料有较长的保质期，且二氧化氯气体的发生持续时间更长，能平稳安全的释放，同时具有杀菌消毒与止血，缩短伤口愈合时间，净化空气的作用，具有较好的医学、环保与日用前景。

尼龙6/无机粒子/玻璃纤维纳米复合材料及其直接制备方法 801

 0

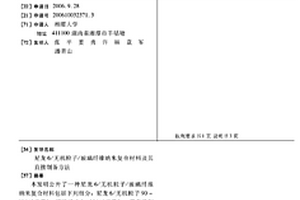

本发明公开了一种尼龙6/无机粒子/玻璃纤维纳米复合材料包括下列组分:尼龙6/无机粒子90-99%(重量),玻璃纤维1-10%(重量)。其直接制备方法为将尼龙6/无机粒子纳米复合材料和玻璃纤维,在高速搅拌机中充分混合,在230-245℃温度,在高纯氮气保护下进行熔融;熔融混合物经挤出、水下拉条、冷却、切粒、干燥后得到尼龙6/无机粒子/玻璃纤维纳米复合材料。本发明制备的尼龙6/无机粒子/玻璃纤维纳米复合材料具有优异的力学、耐热、抗压、耐溶剂、耐磨等性能,产品外观白等优点。

复合材料改性耐磨防腐涂料及其制备方法 722

 0

本发明公开了一种复合材料改性耐磨防腐涂料，其特征在于，采用以下原料：第一组份和第二组份经搅拌混匀得到；第一组份按质量份数包括成膜物质50～80份，溶剂20～40份，六方氮化硼负载氧化铝0.5～5份，分散剂0.5～1.5份，消泡剂0.5～3份，流平剂0.5～1.5份；且第一组份中各原料总份数为100份；第二组份按质量份数包括10～40份的固化剂。本发明还公开了一种复合材料改性耐磨防腐涂料的制备方法。本发明通过各种工艺使六方氮化硼片层表面负载纳米氧化铝最终得到六方氮化硼负载氧化铝复合材料，将少量的复合材料作为填料添加到环氧涂料后，使制备得到的环氧复合涂层具备了耐腐蚀性、耐磨性和柔韧性的优点；以及使用时具备超薄的特点。

石墨-铝双相连通复合材料及其制备方法 781

 0

本发明公开一种电子封装用石墨‑铝双相连通复合材料及其制备方法。该复合材料主要由石墨和铝两相组成，其中石墨占复合材料的体积百分比为1‑45％，其特点在于石墨与铝两连续相在复合材料内部形成双相连通的结构。其制备过程包括多孔预制坯与真空压力浸渗两步。在多孔预制坯阶段，对石墨片进行构型设计，使片层石墨立体化；随后对立体石墨进行表面镀覆处理，形成具有一定强度的预制石墨坯体。再采用真空压力浸渗工艺对石墨坯体渗铝，使铝基体填充预制坯间隙，得到致密的石墨‑铝复合材料。本发明的复合材料具有高导热、力学性能良好、轻质、成本低等多项优点，在电子封装领域具有很大的应用潜力。 1

有机改性纳米二氧化硅/尼龙66复合材料的制备方法 776

 0

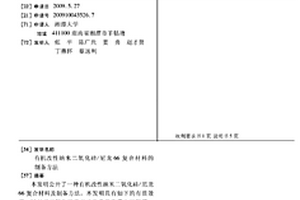

本发明公开了一种有机改性纳米二氧化硅/尼龙66复合材料及制备方法,本发明具有如下的有益效果,1)纳米二氧化硅表面经化学修饰带上环氧基、氨基等基团,可与二元酸、二元酸反应形成化学键,并经过超声分散,因此减少了纳米二氧化硅粒子的团聚现象,提高了纳米二氧化硅的分散性,进而得到了分散性能良好的复合材料。2)制备过程中,采用GSH-2型高压釜原位聚合制备该复合材料,对其工业化生产具有一定的指导意义。

耐熔融铝腐蚀的二硼化锆基金属陶瓷复合材料制备方法 930

 0

本发明实施例公开了一种耐熔融铝腐蚀的二硼化锆基金属陶瓷复合材料的制备方法。该复合材料的制备方法包括：将Al粉、Fe粉、Ni粉、Co粉、Cr粉进行第一球磨工艺和第一真空干燥工艺处理得到AlFeNiCoCr高熵合金粉末；将质量百分比为70％‑88％的ZrB₂粉末和质量百分比为12％‑30％的AlFeNiCoCr高熵合金粉末进行第二球磨工艺和第二真空干燥工艺以及放电等离子烧结处理。本发明实施例以AlFeNiCoCr高熵合金作为粘结相，ZrB₂作为硬质相，利用高熵合金所具备的高熵效应，改善了传统金属陶瓷材料以Co、Ni等单质作为粘结相而出现容易被熔融铝腐蚀的情况，较好地提高了二硼化锆基金属陶瓷复合材料的熔融铝腐蚀性能和使用寿命，并且该复合材料制作方法简单，成本低廉，在工业应用中有良好的前景。

适用于碳纤维复合材料的孔加工钻头 871

 0

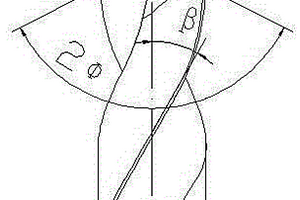

本实用新型公开了一种适用于碳纤维复合材料的孔加工钻头，该钻头的直径为6mm，钻尖角为96°，螺旋角为28°，后角为25°，横刃长度为钻头直径0.028倍，钻头前后刀面表面粗糙度为0.65um。具体使用时设定钻头转速为2350r/min，进给速度0.018mm/r。本实用新型有效解决和避免了碳纤维复合材料孔加工存在的入口处出现毛刺以及出口处出现分层、甚至撕裂的现象，有效提高碳纤维复合材料孔加工的精度，以及提高了碳纤维复合材料产品加工的产品合格率，提高了航空航天以及国防装备的连接和装配质量，有效提高了装备的整机质量。

垂直定向散热用的石墨鳞片/铜复合材料及其制备方法 638

 0

本发明公开了一种垂直定向散热用的石墨鳞片/铜复合材料及其制备方法。本发明的复合材料由高度定向排列的石墨鳞片增强体与基体铜混合而成。本发明的制备方法包括在石墨鳞片表面的铜层镀覆、铜粉球磨片状化、预成形坯的形成以及加压烧结定形等步骤。本发明的产品垂直于鳞片片状方向上有较低且可调的热膨胀系数，热膨胀系数在4?10×10?6K?1，可有效避免对同平面的其它器件造成影响；定向导热性好：平行于鳞片片状方向热导率高，垂直于鳞片片状方向热导率低于50W·m?1·K?1。此外，本发明的产品易于切削加工，可制成复杂形状以满足热流散失线路的设计，且采用的原料成本相对较低，适合大规模工业化生产。

磷酸盐复合材料及其制备方法和盐芯 925

 0

本发明提供了一种磷酸盐复合材料，包括：金属卤化盐；由粉末状磷酸盐和粉末状金属氧化物共聚得到的磷酸盐-金属氧化物共聚物；所述粉末状磷酸盐、粉末状金属氧化物和金属卤化盐的质量比为（200～240）:（150～180）:100000。在本发明中，由粉末状磷酸盐和粉末状金属氧化物共聚得到的磷酸盐-金属氧化物共聚物能够均匀分散在金属卤化盐中，使本发明得到的磷酸盐复合材料成分均匀，从而使磷酸盐复合材料的强度波动小，性能稳定；而且由粉末状磷酸盐和粉末状金属氧化物共聚得到的磷酸盐-金属氧化物共聚物的结构是一种具有较大表面积的网状结构，这种网状结构能有效地附着金属卤化盐，使本发明得到的磷酸盐复合材料强度较高。

三维连通网状结构的钼铜复合材料及其制备方法 851

 0

本发明公开了一种三维连通网状结构的钼铜复合材料及其制备方法。该三维连通网状结构的钼铜复合材料，钼相和铜相各成独立系统又相互缠绕且相互连通，任一截面均为网状钼层包围铜区的结构。本发明的方法可获得高铜含量且力学性能良好和热膨胀较低的钼铜复合材料，致密性良好，兼具层状复合材料的良好热、电性能及三维立体结构的各向同性的优异力学性能。本发明的制备方法简单，且可根据实际生产需要修改技术参数以获得所需热、电及力学性能，钼铜两相含量可调范围宽，实用性强，可实行产业化生产。

硅碳复合材料及其制备方法、电池负极、电池 816

 0

本发明涉及一种硅碳复合材料及其制备方法、电池负极、电池，其中本发明的硅碳复合材料包括多孔硅碳核层和包覆多孔硅碳核层的包覆层。本发明的硅碳复合材料及其制备方法具有优异的电化学性能，同时成本较低，适宜工业生产应用。

复合材料车箱体 744

 0

一种复合材料车箱体。它主要是解决现有火车或汽车车箱均采用金属制成而重量较大等因素制约火车提速等技术问题。其技术方案要点是:车箱体采用钢铁骨架作基础支架,然后采用复合材料包覆在基础支架上形成一整体车箱体,也可在基础支架上固设有固定件,所述基础支架的横向支撑杆和纵向支撑杆也可采用多段活动配合连接而成;也可在所述基础支架的下部固联连接底座,或在所述连接底座上设置连接孔;还可在所述基础支架的下部横向设置并固联横向连杆。它结构可靠、生产相对容易,且可采用普通复合材料如玻璃钢等制造,使其生产成本相对较低。它主要是用于制作火车或汽车等车辆的车箱。

聚离子液体复合材料及其制备方法和应用 606

 0

本发明提供了一种聚离子液体复合材料的制备方法，包括如下步骤：(1)将载体超声分散于有机溶剂中，然后加入硅烷偶联试剂，并于60～120℃下反应12～48h，得产物A；(2)将产物A冷却、离心洗涤，然后加入溶剂和有机胺，并于60～120℃下反应12～48h，得产物B；(3)将产物B冷却后加入二卤代烃，于30～100℃下反应12～48h，得产物C，将产物C冷却后离心洗涤、干燥、研磨即得所述复合材料。该方法采用交联的策略在有机胺单分子中创建多个离子液体活性位点且同时实现聚离子液体多个位点与载体以共价键相连，该材料具有羟基、离子液体和胺等多种功能基团，可在无任何溶剂和温和条件下，高效地催化环氧化物和CO2环加成反应制备环状碳酸酯，且催化剂循环性能优异。

锂二次电池富锂正极复合材料及其制备方法 864

 0

本发明提供了一种锂二次电池富锂正极复合材料的制备方法，包括以下步骤：将包含镍盐、钴盐、锰盐、碳酸钠和螯合剂的反应溶液进行沉淀反应，得到前驱体；对所述前驱体进行预煅烧，得到预煅前驱体；将包含所述预煅前驱体和锂盐的混合物进行第一次煅烧，得到基体材料；对所述基体材料和钨盐混合后进行第二次煅烧，得到表面包覆WO3的富锂正极复合材料(LMSS/WO3)。根据实施例的检测结果可知，本发明得到的LMSS/WO3首次放电比容量达到255mAh/g；循环50次后，放电比容量为239mAh/g，容量保持率为93％。

碳/碳复合材料的保温筒 663

 0

本实用新型公开了一种碳/碳复合材料的保温筒,包括保温筒本体，所述保温筒本体包括预制件固化外模和预制件固化内模，所述预制件固化外模套接在预制件固化内模外，所述预制件固化外模和预制件固化内模之间形成用于放置预制件的间隙空间。本实用新型碳/碳复合材料保温筒成品内外型面只需打磨而不需要机加工，减少了机加工的工作量，也减少了纤维的切断和损伤，尤其保温筒R角部位为挤压成型确保了强度，延长了碳/碳复合材料保温筒使用寿命。本实用新型结构简单紧凑，降低了原材料成本，减少了机加工的工作量，制成的碳/碳复合材料保温筒提升了强度，延长了使用寿命。

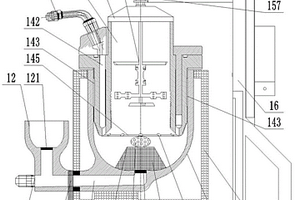

复合材料制备装置及制备方法 1017

 0

本发明公开了一种复合材料制备装置，其操作使用过程中，利用铝箔纸将原料粉末充分包覆，并将炉内支架连同置于其上的原料一并预先放入坩埚内的铝合金熔体中，有效避免了制备工艺实施前的加料过程中的原料氧化现象，同时，利用进气道将送入坩埚内的氩气导引至坩埚底部，使氩气沿坩埚底部内壁的球面结构自下而上吹向位于炉内支架上的原料，形成向上的卷流，由此不仅可以促进原料充分反应，还能够有效避免反应物氧化和其他杂质的产生，进一步优化复合材料制备的工艺效果，提高制备所得的复合材料的产品质量和材料性能。本发明还公开了一种应用了该复合材料制备装置的复合材料制备方法。

气凝胶填充金属框架结构制备的复合材料及其制备方法 744

 0

本发明公开了一种气凝胶填充金属框架结构制备的复合材料及其制备方法，本发明将气凝胶填充金属框架结构，经溶胶凝胶、浸渍、老化、干燥后，得到压缩强度可达到75‑80MPa，整体强度大于10MPa，导热系数小于0.028w/(m·k)的整体轻质高强的气凝胶复合材料，通过将金属金属框架与两面的高强度金属板钎焊，得到轻质高强的气凝胶填充金属框架结构制备的复合材料，该复合材料可应用于飞机、特种车辆、高铁、舰船的承重隔热隔音，还可用于防火门、建筑墙体高强度一体板等。

生物质多孔碳/普鲁士蓝类复合材料及其制备方法 1013

 0

本发明提供一种生物质多孔碳/普鲁士蓝类复合材料及其制备方法。该复合材料主要组成元素包括：C、N、O、K、Fe、Cl，主要有机官能团包括：氰基、羟基、烷基、苯环、苯环取代基等，生物质多孔碳为复合材料的主体，普鲁士蓝类物质附着在生物质多孔碳的表层和孔隙内。其制备步骤主要包括（1）酸洗脱金属离子；（2）生物质的溶胀改性；（3）负载多孔碳造孔剂和普鲁士蓝反应物；（4）干燥脱水；（5）生物质多孔碳/普鲁士蓝类复合材料的可控制备。本发明可显著降低生物质制备功能化材料过程中的炭化温度，扩大了生物质的原料来源，节约能源、低成本、低污染。

多通道结构强吸附性能的海泡石/TiO2复合材料及其制备方法 707

 0

本发明公开了一种多通道结构强吸附性能的海泡石/TiO2复合材料的制备方法，包括：首先对海泡石进行酸改性获得改性的海泡石；然后通过加入分散剂对海泡石进行解束分散；最后采用氨水沉淀法以TiCl4为钛源，硫酸铵辅助下合成了海泡石/TiO2复合材料。该方法制备的复合材料形貌为TiO2纳米粒子被高度均匀分散于纤维片状的海泡石表面，TiO2颗粒与海泡石结合形成松散的整体，表现为多通道结构。本发明以改性的海泡石为原料，TiCl4为钛源，在多偏磷酸钠、正偏磷酸钠或焦磷酸钠等分散剂作用下，采用氨水沉淀法制备了海泡石/TiO2复合材料，TiO2纳米粒子被均匀负载在海泡石纤维片上，并且没有明显的聚集，该复合物具有多通道结构，强的吸附性能，合成条件省时环保。
