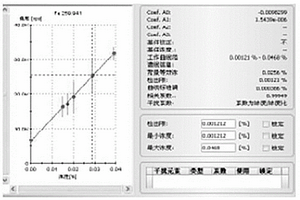

本发明属于金属检测分析技术领域,具体涉及一种氧化铝中杂质元素的测定方法,本方法主要采用无水碳酸钾和硼酸熔解样品,不同于已有的有色行业标准YS/T630.‑2007《氧化铝杂质含量的测定电感耦合等离子体原子发射光谱法》,本发明采用碳酸钾‑硼酸熔样的熔样方法,进行样品的熔解,然后用电感耦合等离子发射光谱法来测定氧化铝中的铁、钠、钙、硅、锂等含量,方法简单,可用于氧化铝中杂质元素的测定。
本发明公开了一种采用废旧镁钙砖生产环保型速干转炉喷补料的方法,通过在喷补料中引入回收废旧镁钙砖,通过二次加工得到再生镁钙砂颗粒料,采用络合镁铝溶胶、硅灰、超细粉镁砂为主的溶胶结合系统,并加入锂基膨润土促进高温烧结能性能,并加入三聚、有机纤维、纸纤维等外加剂生产的喷补料施工性能和使用效果良好,附着率达到90%以上,喷补烧结时间≦20min,喷补料在喷补过程中反弹率几乎为零,材料的粘结性好,可在转炉内衬基质上形成100到200mm厚的料层,喷补料料层可与钢渣发生化学反应生成高熔点相,炉渣冻结于料层表面,难以侵入料层。本发明实现了废弃物的回收、及高效利用,符合国家绿色环保的发展要求,具有很好的推广前景。

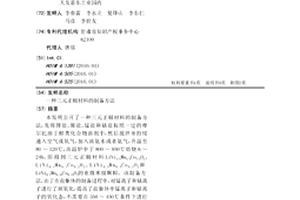

本发明公开了一种三元正极材料的制备方法,先将锂盐、镍盐、锰盐和钴盐按照一定的摩尔比溶于醇类化合物溶剂中,然后搅拌并持续通入空气或氧气,加入浓氨水或者氨气,升温至80~120℃,高温炉中于800~950℃焙烧6~24h,即得到三元正极材料LiNi1/3Mn1/3Co1/3O2、LiNi0.4Mn0.4Co0.2O2、LiNi0.5Mn0.3Co0.2O2和LiNi0.7Mn0.15Co0.15O2的亚微米级颗粒。该制备方法,由于在前躯体的制备过程中,对锰离子和钴离子进行了预氧化,提高了前驱体中锰离子和钴离子的氧化态,不需要在350~450℃条件下进行低温氧化,大大缩短产品的制备时间。该方法在制备过程中没有引入杂金属离子,制备过程简单、快速,所制备的产品颗粒大小均匀,颗粒粒径在200~300nm,分散均匀。

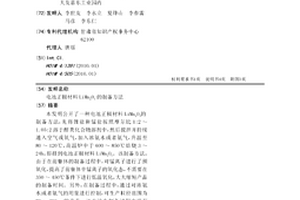

本发明公开了一种电池正极材料LiMn2O4的制备方法,先将锂盐和锰盐按照摩尔比1:2~1.05:2溶于醇类化合物溶剂中,然后搅拌并持续通入空气或氧气,加入浓氨水或者氨气,升温至80~120℃,高温炉中于600~850℃焙烧3~24h,即得到电池正极材料LiMn2O4。该制备方法,由于在前躯体的制备过程中,对锰离子进行了预氧化,提高了前驱体中锰离子的氧化态,不需要在350~450℃条件下进行低温氧化,大大缩短产品的制备时间。另外,在制备过程中,通过对浓氨水或者氨气的用量进行控制,可生产粒径范围为20~300nm的产品。该方法在制备过程中没有引入杂金属离子,制备过程简单、快速,制备的电池正极材料LiMn2O4产品颗粒大小均匀,分散性良好。
中冶有色为您提供最新的甘肃嘉峪关有色金属加工技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
