B轴卧式五轴加工中心

B轴卧式五轴加工中心

浏览量 663
规格/型号:UMC-2400XL
品牌:新卫机械
应用领域:材料制备
产地:其他 - 其他
厂家/供应商:新卫电脑机械股份有限公司
咨询电话::13700237387(请说明信息源自“北方有色网”)
更新时间:2025-08-31
级别:待认证

B轴卧式五轴加工中心说明介绍

B轴卧式五轴加工中心

产品简介


产地:进口

工作台数量:单工作台

换刀方式:机械手换刀

类型:动梁式

联动轴数:五轴

联动数控:系统西门子/SIEMENS,海德汉/HEIDENHAIN

轴数:五轴

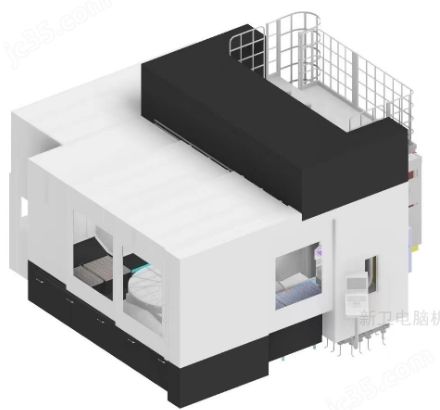

B轴卧式五轴加工中心


此高精度五轴联动式综合加工机,以单独金属工件到小量生产为主要设计考量,机器必须具备大范围的加工需求与机器模组的扩充性与互换性。本产品主要目标客户有大型模具加工业、大型夹治具加工业与大型车辆业与航太加工业等客户。


产品介绍


B轴卧式五轴加工中心

规格表

專案單位UMC-2400、UMTC-2400、UMC-2400XL、UMTC-2400XL

行程XYZmm2400/2400/1250、2400/2400/1250

主軸中心

至工作臺面距離臥式mm118.6 ~ 1368.6

立式mm492.6 ~ 1742.6

工作臺

(C軸)最高轉速rpm銑20車230銑20車230

尺寸mmφ1800φ1800φ2000φ2000

最大載重kg銑5000銑5000/車2500銑8000銑8000/車3000

B軸擺動範圍°- 30 + 180 (+135/-55)

最高轉速rpm30

主軸最高轉速rpm12000、8000、12000、8000

功率kw32/4442/5332/4442/53

扭矩Nm187/288392/506187/288392/506

換刀系統刀柄錐口typeHSK-A100HSK-T100HSK-A100HSK-T100

刀庫數量pcs60(90/120/180)

傳動軸XYZ C3級

ψ70/70/2*80mm x 40/40/40mm

XYZ線軌

2x55/3x55/4x65 & 6/6/12

B 軸傳動

力矩馬達

C 軸傳動

力矩馬達

直線軸快移速度m/min24

刀具規格刀具直徑mmφ110/250

刀具長度mm650

刀具重量kg15/30

換刀速度sec10

其他機械淨重kg53000、55000、57000、59000

B轴卧式五轴加工中心


機台標準配備:

SIEMENS ONE&HEIDENHAIN TNC640 數值控制器

直驅力矩工作臺0.001度直徑2000mm

HSK-A100&8000RPM&63/76KW&601Nm/724Nm

60把刀庫

中央集中自動潤滑系統

三直線軸附光學尺及兩旋轉軸附解碼器

電氣箱溫控裝置

切削液系統(含泵及儲存箱)

主軸溫控水泠卻機

鏈式鐵屑輸送機和收集桶

防水日光燈

自動集中潤滑油系統

氣壓系統(不含氣壓源和外管)

基礎螺栓及水準調整螺絲

移動式手搖線輪

程式結束及警示燈

工作燈

RS-232介面

技術資料一套
