山东派克诺尔机器有限公司生产的五轴龙门加工中心，品牌：派克诺尔，型号：PKG，产地：山东·济南，厂商性质：生产商。

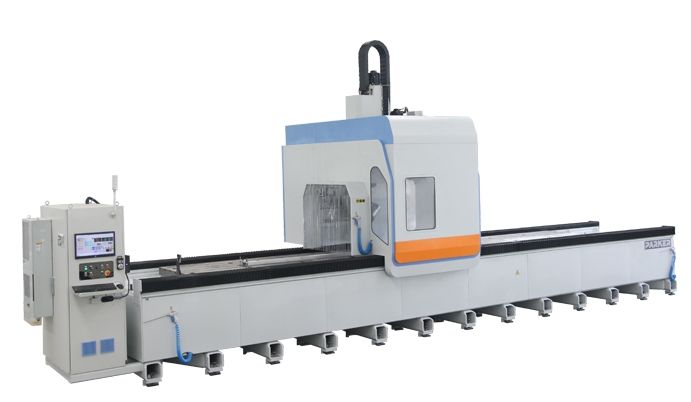

五轴龙门加工中心
产品编号: PKG
产品属性:
此设备适合航天、汽车、纺织、模具、包装机械、矿山设备等大型工件的精密加工，可自动完成铣、钻、镗、攻丝等多道工序的***杂加工。
技术参数 TECHNICAL DATA.
行程 STROKE
X轴行程(Stroke for X axis) 7000(可定制)
Y轴行程(Stroke for Y axis) 1000mm
Z轴行程(Stroke for Z axis) 550mm
B轴回转范围 ±185°
C轴回转范围 ±320°
主轴 SPINDLE
主轴转速(Spindle Speed) 24000r/min
主轴锥孔(Spindle Taper) HSK-63F
主轴功率 15kw
主轴至工作台距离 最低160mm，最高670mm
刀库 TOOLS
刀库款式(Tools Changer Format) 斗笠式
刀库容量(Capacity Of Tools Magazine) 8
移动速度 MOVING SPEED
X轴移动(X Axis Moving Speed) 0～60m/min
Y轴移动(Y Axis Moving Speed) 0～30m/min
Z轴移动(Z Axis Moving Speed) 0～30m/min
B轴运行速度 Max166.7°/s
C轴运行速度 Max166.7°/s
润滑冷却系统 LUBRICATING SYSTEM
润滑系统(Lubricating System) 自动润滑
冷却系统(Cooling System) 微量雾化冷却
精密度 PRECISION
X 轴定位精度(Position Precision Of X Axis) ±0.05 mm
Y/Z 轴定位精度(Position Precision Of Y /Z Axis) ±0.02 mm
重***定位精度(Repeating Position) ±0.01 mm
机械规格 SIXE OF MACHINE
电源(Power Supply) AC 380V 50Hz
气压需求(Air Pressure) 0.5MPa – 0.8MPa
机床承重 500kg/m
重量(Weight) 24000kg
占地面积(Area) 15500×3000mm
零部件使用品牌及规格 MAIN COMPONENT CONFIGURATION
数控系统 意大利欧塞
伺服电机(Serve Motor) 日本安川
减速机 X轴：台湾ATG
主轴 意大利Hiteco
扁平导轨 台湾 THK
滚珠丝杠 Y/Z轴 台湾PMI
齿轮、齿条 X轴 台湾KH
低压电器 法国施耐德
接线端子 德国魏德米勒
继电器 法国施耐德
电磁阀 台湾亚德客
压力开关 日本SMC
主轴气源干燥过滤器 日本SMC
主轴增压器 日本SMC
气缸 台湾亚德客
二、龙门加工中心设备性能说明
1.采用龙门框架式结构，运行更平稳，提高了机床的加工刚性。
2.适应于各种铝、铜、PVC、工业型材等***杂零件的加工。可实现工件一次装夹自动完成铣削、钻孔、攻丝等多工序加工。
3.采用进口知名品牌、便于操作的高端数控控制系统意大利欧塞。
4.采用高品质的进口伺服电机、滚珠丝杠、直线导轨副及轴承等机构以确保设备具有较高的加工精度。高稳定性，可靠性。进给移动经预拉伸保证加工精度的稳定
5.本机采用进口的五轴铣头，能完成除底面外其余各面上任意角度加工。可选立式圆盘式8位刀库。
6.采用定量定时的中央集中自动进给润滑方式确保了机床精度的稳定。
7.采用气动装夹工作台提高装卸速度。可选配T型工作台。
8.采用进口的雷尼绍干涉仪检测，补偿机床的精度。
9.采用安全防护功能，确保安全。
