一、适用范围
应用于电动工具、太阳能储能、电动平衡车、滑板车等电池组生产过程中半成品和成品功能性验证测试和品质控制。
二、设备环境要求及技术参数
2.1电源:AC电压 220V ±10% ,频率:50Hz±10%;
2.2环境温度:-10~45℃;
2.3环境无强烈震动,无腐蚀性气体和易燃易爆的气体存在。
三、功能介绍
3.1设备测试项
产品型号BTS50-05-60电池综合测试仪
用途用于50V以下电池组半成品、成品测试
基本功能开路电压测试
交流内阻测试
ID电阻测试
NTC电阻测试
充放电过流延时测试
充电性能测试电池PACK持续充电功能,验证充电是否正常
电池PACK正常充电电压合格范围测试
电池PACK充电过流保护功能测试
放电性能测试电池PACK持续带载能力,持续放电检查电压压降ΔV
电池PACK放电过流保护功能测试
设备保护功能软件保护功能:掉电数据保护
硬件保护:掉电保护、电池接反、接错保护
3.2设备技术参数
测试类测试项目测量范围分辨率
开路电压开路电压10-50V2mV
开路电压20-50V2mV
交流内阻交流内阻测试0-1000mΩ1mΩ
放电测试起始电压0-50V2mV
结束电压0-50V2mV
放电电流0.1-60A1mA
放电时间0-60S1mS
放电过流测试过放电流4-60A1mA
过流延时0-20S1mS
充电测试起始电压0-50V2mV
结束电压0-50V2mV
充电电流0.1-5A1mA
充电时间0-60S1mS
充电保护测试充电过流2-5A1mA
充电延时0-20S0.1mS
电阻R1/R2NTC、ID0-1000KΩ0.1KΩ
可持续输出功率0.25kW
可持续负载功率3kW
联机方式USB-RS232串口通讯(可多台联机使用)
测试数据生成数据表自动保存,可导出Excel
条码管理支持条码启动并绑定测试数据
保修期1年
软件免费升级服务终生免费升级,直到硬件不相容为止
散热性依靠通风系统,强制风冷

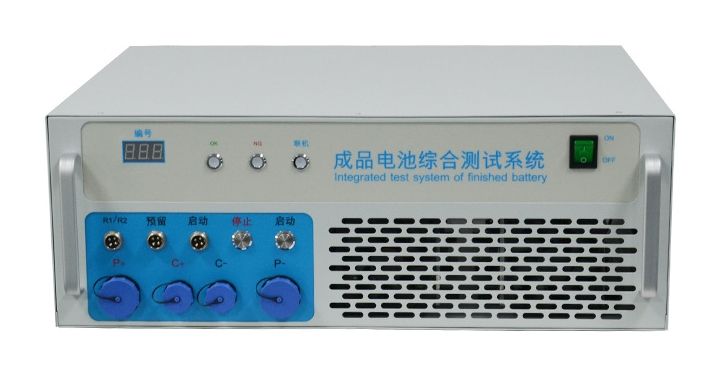

四、 产品外观及结构
机箱尺寸580*500*220mm(W*D*H)
重量24KG
通道数1
设备配件测试表笔线、USB-232联机数据线、用户使用手册、上位机软件
以上信息仅供参考,具体以实物为准!
