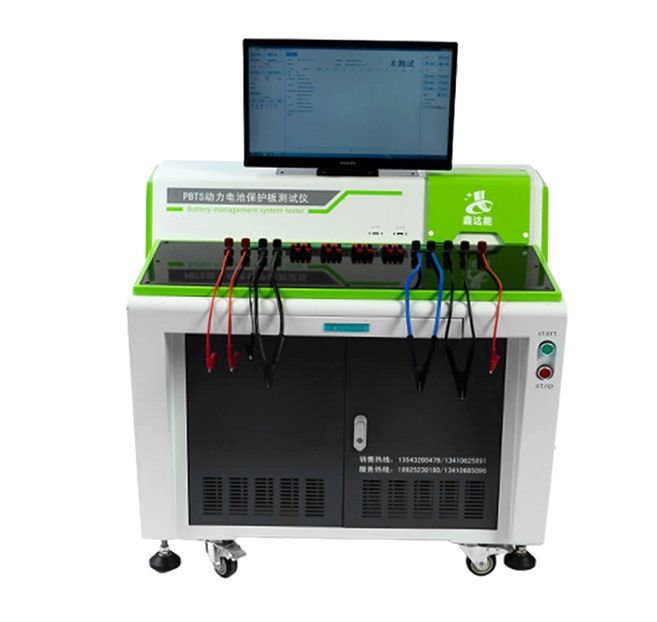

大电流保护板测试仪

大电流保护板测试仪

345
规格/型号:PBTS(M)1-64
品牌:鑫达能
应用领域:材料制备
产地:广东 - 深圳
厂家/供应商:深圳市鑫达能电子有限责任公司
咨询电话::18923758616(请说明信息源自“中冶有色网”)
更新时间:2025-03-17
级别:待认证

大电流保护板测试仪说明介绍

大电流保护板测试仪

一、适用范围


应用于电池保护板的安全测试,检测保护板各项功能指标是否在合理参数范围内,给工作人员提供一套检测标准,有利于提高生产效率,方便进行质量管控,兼容市面上常见保护板类型,正极同口(分口)、负极同口(分口)、正极充保负极放保等。该产品主要应用在生产检测、来料检测、品质把控、研发试验等方面。


二、设备环境要求及技术参数


2.1 电源:AC 电压 220V ±10% ,频率:50Hz±10%;

2.2 环境温度:10~45℃;

2.3 环境无强烈震动,无腐蚀性气体和易燃易爆的气体存在。


三、模式介绍


3.1 快速测试:根据保护板的设计参数,设备输出设计参数的上限/下限进行快速测试,方便保护板生产厂家以及动力电池生产厂家大规模快速检测出货,适用于各种硬件方案及部分软件方案保护板测试。

3.2 普快测试:PBST(M)特有的测试模式,设备通过测试出保护板的延时,根据厂家设置的测试速度,快速的测试出保护板的数据,测试速度适中,测试显示数值,适用于保护板测试需要快速的测试出粗略数据。

3.3 精确测试:可精确检测动力电池保护板的各项功能参数的精确值(误差为±1mv),方便样品的调试和开发,给研发人员提供一套用于快速检测的标准。

3.4 实验室模式:独立设置单串电压,模拟单节电池电压 0.5-5V 内变化,满足电池均衡、过压、欠压的条件设置,模拟充放电功能,单独选择充电或放电模式,判断 MOS管的关闭或导通,运行中支持查看每一串工作电流。


四、功能介绍


4.1 设备测试项

产品名称PBTS(M)24-300保护板测试仪

支持串数1-24

基本功能内阻测试

单体过充过放电压

单体过充过放恢复电压

过充/过放保护延时

充电/放电保护电流

充放电过流延时

单体二次过充过放延时

特有测试项单节自耗电测试(指每节真实准确的自耗电)

均衡电流以及均衡开启电压测试

测试顺序可调整

测试程序启动支持条码扫描自启动/手动启动

测试数据可生成数据表保存,方便产品追溯

适用范围可测三元材料、磷酸铁锂、酸锂、酸锂、钛酸等锂电池保护板

保护功能硬件板及大部分软件板(特殊软件板需沟通)

模组大电流模组:电流级别是 300A ,电流精度±0. 1A

电压模组:可程控输出 0.5-5V ,精度±1mV

短路模组:超级电容瞬间提供400A短路电流,测试出短路延时


4.2设备技术参数

项目类型测试范围分辨率

基准电压0.5-5V可调1mV

过充保护电压0.5-5V1mV

过充保护解除0.5-5V1mV

过放保护电压0.5-5V1mV

过放保护解除0.5-5V1mV

过充/过放保护延时0-20S1ms

过充电流保护值3-150A0. 1A

过放电流保护值3-300A0. 1A

过流保护延时0-10S1ms

均衡开启电压0.5-5V5mV

均衡开启电流0-200mA1mA

自耗电0-500uA/0.5-200mA1uA/1mA

主回路内阻测试0-200mΩ1mΩ

短路保护0-9999uS1uS

联机设置USB-RS232 串口通讯


4.3 软件部分

4.3.1 上位机软件:在计算机运行,协调和控制整个测试系统,完成数据采集和整 理、生成测试报告,测试软件系统具有独立自主知识产权,软件系统功能齐全,根据用户定义规格判定测试结果通过/不通过;测试系统以 Excel 文件的形式本地保存所有 测试结果信息。

4.3.2 程控模式:设备提供 C++/C#动态库,支持二次开发,客户可以调用动态库 来操作设备的测试项目实现客户自定义测试保护板的测试流程,也可以操作设备实验室模式实现对软件保护板的校准、比对、烧录功能
