一、适用范围
应用于锂电池保护板的安全测试，检测保护板各项功能指标是否在合理参数范围内，给工作人员提供一套检测标准，有利于提高生产效率，方便进行质量管控，兼容市面上常见保护板类型，正极同口(分口)、负极同口(分口)、正极充保负极放保等。该产品主要应用在生产检测、来料检测、品质把控、研发试验等方面。
二、设备环境要求及技术参数
2.1电源：AC电压 220V ±10% ，频率：50Hz±10%;
2.2环境温度：10～45℃;
2.3环境无强烈震动，无腐蚀性气体和易燃易爆的气体存在。
三、模式介绍
3.1快速测试：根据保护板的设计参数，设备输出设计参数的上限/下限进行快速测试，方便保护板生产厂家以及动力电池生产厂家大规模快速检测出货，适用于各种硬件方案及部分软件方案保护板测试。
3.2精确测试：可精确检测动力电池保护板的各项功能参数的精确值(误差为±5mv)，方便样品的调试和开发，给研发人员提供一套用于快速检测的标准。
四、功能介绍
4.1设备测试项

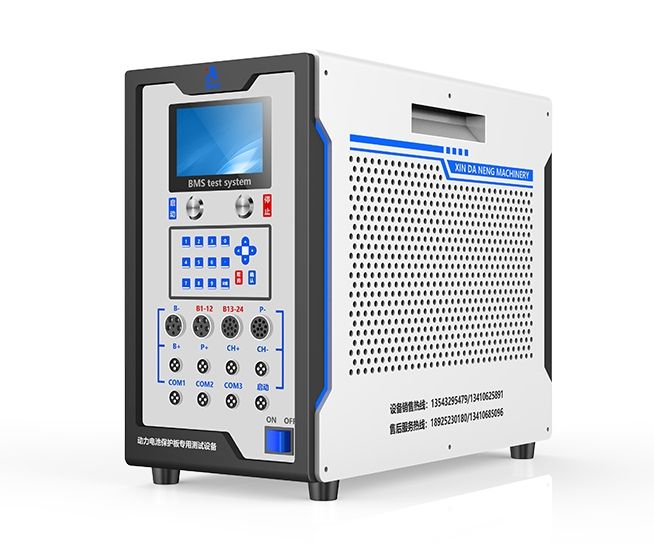

产品名称PBTS(L)10-120保护板测试仪
支持串数1-10
基本功能内阻测试
单体过充过放电压
单体过充过放恢复电压
过充/过放保护延时
充电/放电保护电流
充放电过流延时
单体二次过充过放延时
特有测试项单节自耗电测试(指每节真实准确的自耗电)
均衡电流以及均衡开启电压测试
测试顺序支持调整
测试程序启动支持条码扫描自启动/手动启动
测试数据可生成数据表保存，方便产品追溯
适用范围可测三元材料、磷酸铁锂、钴酸锂、锰酸锂等锂电池保护板
保护功能硬件板及大部分软件板(特殊软件板BMS需沟通)
模组大电流模组：电流级别是120A，电流精度±0.1A
电压模组：可程控输出0.5-5V，精度±5mV
短路模组：超级电容瞬间提供400A短路电流，测试出短路延时
4.2设备技术参数
项目类型测试范围分辨率
基准电压3.8/3.0V(三元/铁锂)1mV
过充保护电压0.5-5V1mV
过充保护解除0.5-5V1mV
过放保护电压0.5-5V1mV
过放保护解除0.5-5V1mV
过充/过放保护延时0-20S1ms
过充电流保护值3-60A0.1A
过放电流保护值3-120A0.1A
过流保护延时0-10S1ms
均衡开启电压0.5-5V5mV
均衡开启电流0-200mA1mA
自耗电0-500uA/0.5-200mA1uA/1mA
主回路内阻测试0-200mΩ1mΩ
短路保护0-9999uS1uS
联机设置USB-RS232串口通讯
五、随机资料清单
序号配件名称数量
1保护板测试仪PBTS(L)10-1201台
2通用单串采集线接线盒1PCS
3B-、P-、C-等连接线1套
4联机USB-RS232串口线1套
5测试软件系统1套
6设备使用说明书
7产品合格证(含校准证)
注意事项：客户使用测试软件需自备电脑，技术人员会指导软件安装及教学培训
