基础金属	铜电解铜铜精矿铜管铜棒废铜铜排铜合金精铜杆再生铜杆铜板带铝铝土矿氧化铝电解铝铝辅料铝棒铝合金锭废铝铝杆铝型材铝板卷铅铅精矿铅锭铅蓄电池再生精铅还原铅废铅蓄电池铅合金锌锌精矿电解锌锌合金氧化锌锌粉锡锡精矿锡锭锡材
稀贵金属	稀土稀土矿稀土氧化物稀土金属钕铁硼小金属锑铋铟锗镓硒钽锆贵金属白银
新能源	锂锂矿锂化合物金属锂镍镍矿镍铁精炼镍镍盐高冰镍 MHP 钴电解钴钴粉氯化钴四氧化三钴硫酸钴钴中间品氧化钴碳酸钴钴酸锂锰锰矿电解锰电池级硫酸锰锂电正负极三元前驱体磷酸铁正极材料石油焦针状焦包覆沥青人造石墨硅碳负极硅氧负极电解液隔膜隔膜电解液电芯

华东	上海上海保税区江苏南京无锡徐州常州苏州南通连云港淮安盐城扬州镇江泰州宿迁南京港宜兴浙江杭州宁波温州绍兴湖州嘉兴金华衢州台州丽水舟山安徽合肥芜湖蚌埠淮南马鞍山淮北铜陵安庆黄山阜阳宿州滁州六安宣城池州亳州福建福州厦门漳州泉州三明莆田南平龙岩宁德江西南昌九江上饶抚州宜春吉安赣州景德镇萍乡新余鹰潭山东济南青岛淄博枣庄东营烟台潍坊济宁泰安威海日照滨州德州聊城临沂菏泽莱州港龙口港黄岛前湾港董家口港日照港青岛港威海港烟台港邹平莱芜
华北	北京天津天津港河北石家庄唐山秦皇岛邯郸邢台保定张家口承德沧州廊坊衡水京唐港曹妃甸港黄骅港曹妃甸宁晋山西太原大同朔州忻州阳泉吕梁晋中长治晋城临汾运城内蒙古呼和浩特包头乌海赤峰通辽鄂尔多斯呼伦贝尔巴彦淖尔乌兰察布兴安盟锡林郭勒盟阿拉善盟
华南	广东广州韶关深圳珠海汕头佛山江门湛江茂名肇庆惠州梅州汕尾河源阳江清远东莞中山潮州揭阳云浮广东保税区黄埔港广西南宁柳州桂林梧州北海崇左来宾贺州玉林百色河池钦州防城港贵港北海港钦州港来宾海南海口三亚三沙
华中	河南郑州开封洛阳平顶山安阳鹤壁新乡焦作濮阳许昌漯河三门峡商丘周口驻马店南阳信阳济源巩义湖北武汉黄石十堰宜昌襄阳鄂州荆门孝感荆州黄冈咸宁随州恩施州仙桃潜江天门湖南长沙株洲湘潭衡阳邵阳岳阳常德张家界益阳娄底郴州永州怀化湘西州
东北	辽宁沈阳大连鞍山抚顺本溪丹东锦州营口阜新辽阳盘锦铁岭朝阳葫芦岛鲅鱼圈盘锦港锦州港吉林长春四平辽源通化白山松原白城延边州黑龙江哈尔滨齐齐哈尔鸡西鹤岗双鸭山大庆伊春佳木斯七台河牡丹江黑河绥化大兴安岭地区
西南	重庆贵州贵阳遵义六盘水安顺毕节铜仁黔东南州黔南州黔西南州四川成都自贡攀枝花泸州德阳绵阳广元遂宁内江乐山南充眉山宜宾广安达州雅安巴中资阳阿坝州甘孜州凉山州西藏拉萨日喀则昌都林芝山南那曲阿里地区云南昆明曲靖玉溪昭通保山丽江普洱临沧德宏州怒江州迪庆州大理州楚雄彝族州红河彝族州文山苗族州西双版纳州
西北	甘肃兰州嘉峪关金昌白银天水武威张掖平凉酒泉庆阳定西陇南临夏州甘南州陕西西安宝鸡咸阳铜川渭南延安榆林汉中安康商洛青海西宁海东海北州黄南州海南州果洛州玉树州海西州宁夏银川石嘴山吴忠固原中卫新疆乌鲁木齐克拉玛依吐鲁番哈密阿克苏地区喀什和田昌吉州博尔塔州巴音州克孜州伊犁州塔城阿勒泰自治区

高振实密度高结晶度金粉及其制备方法

253 编辑：中冶有色网来源：有研工程技术研究院有限公司

2025-04-15 15:52:53

权利要求

1.一种高振实密度高结晶度金粉的制备方法，其特征在于，包括以下步骤：

S1、制备晶种溶液：将还原剂溶液快速加入到氯金酸溶液中，生成纳米晶种，随后加入聚乙烯吡咯烷酮对晶种进行保护，补加去离子水，得到晶种溶液，所述晶种溶液中金的浓度为0.04-0.42mM，聚乙烯吡咯烷酮的浓度为3-20g/L;

S2、配制金盐溶液：配制5-100mM的氯金酸溶液，随后将络合剂缓慢加入氯金酸溶液中，搅拌均匀形成均一溶液，并静置不少于24h，得到金盐溶液，所述金盐溶液中的络合剂溶度为5-150g/L;

S3、配制还原剂溶液：将还原剂和分散剂充分溶解在去离子水中，配制成10-250mM的还原剂溶液，所述还原剂溶液中的分散剂浓度为10-100g/L;

S4、制备金粉：在搅拌的状态下，通过蠕动泵将金盐溶液与还原剂溶液同时滴入所述晶种溶液中形成反应液，蠕动泵的加入速率为1-50mL/min，向反应液中滴入的金盐与还原剂的物质的量之比为1：1-5，使晶种逐渐再生长至D50≥0.5μm;

S5、后处理：待S4反应完成后，进行固液分离，将固体金粉清洗至洗液电导率≤20us/cm，真空干燥，得到金粉产品。

2.根据权利要求1所述的一种高振实密度高结晶度金粉的制备方法，其特征在于，步骤S1中所述加入的还原剂和氯金酸的物质的量之比为1：0.5-5，保持反应过程中温度为20-150℃。

3.根据权利要求2所述的一种高振实密度高结晶度金粉的制备方法，其特征在于，步骤S1中氯金酸溶液的浓度为2.5mM。

4.根据权利要求1所述的一种高振实密度高结晶度金粉的制备方法，其特征在于，步骤S1和/或步骤S3中的还原剂为硼氢化钠、抗坏血酸、甲酸、草酸、水合肼、乙二醇中的一种或多种。

5.根据权利要求1所述的一种高振实密度高结晶度金粉的制备方法，其特征在于，步骤S2中络合剂为1-甲基乙内酰脲、5,5-二甲基乙内酰脲、1,5,5-三甲基乙内酰脲、柠檬酸或柠檬酸钾中的一种或多种。

6.根据权利要求1所述的一种高振实密度高结晶度金粉的制备方法，其特征在于，步骤S3中分散剂为聚乙烯吡咯烷酮、聚乙烯醇、阿拉伯树胶或聚乙二醇的一种或多种。

7.根据权利要求1所述的一种高振实密度高结晶度金粉的制备方法，其特征在于，步骤S4中，保持反应过程中温度为20-150℃。

8.一种根据权利要求1-7任一项所述的方法制备得到的高振实密度高结晶度金粉，其特征在于，所述金粉的振实密度≥9.0g/cm3，粒径D50为0.5-3.5μm。

说明书

技术领域

[0001]本发明涉及金属粉末制备技术领域，具体涉及一种高振实密度高结晶度金粉及其制备方法。

背景技术

[0002]随着电子信息产业中5G通信、雷达电子、智能汽车等先进制造业的快速发展，市场对混合型多芯片组件(MCM-C/D)、微波混合集成电路以及大功率微组装芯片等电子元器件的需求也爆发式增长。由于金具有仅次于银和铜的导电性、优异的耐腐蚀和抗氧化性，同时金通常没有电迁移性，因此，这几点共同决定了金作为电子浆料导体功能相制备高频、低损耗、长寿命电子元器件的先天优势，金导体浆料也因此成为电子信息产业“小型化、集成化、高频化”发展方向不可或缺的重要基础材料。

[0003]金粉作为金导体浆料的功能相，其振实密度对金导体浆料的导电性、焊接性能和共烧匹配性具有重要的影响，而金粉颗粒的结晶性、粒径分布和分散性等都会对粉体的振实密度有很大影响。

[0004]现有技术中，中国专利CN106112005A公开了单分散片状金粉的制备方法，以抗坏血酸为还原剂，线性聚乙烯亚胺为助剂制备片状金粉。该制备方法可得到高结晶性亚微米级500-800nm不规则多边形颗粒金粉，但主要产物为4-6μm片状金粉;中国专利CN117123791A公开了一种用于匹配低温共烧陶瓷的金粉，以氨基酸作为金离子络合剂，使用含有咪唑官能团的小分子有机物为还原剂，制备出了形貌不规则、尺寸200-900nm的亚微米金粉;CN109622985A公开了一种高分散金粉的制备方法，金粉粒径分布为0.3-1.2μm，但振实密度较低为3.5-6.0g/cm3。

[0005]现有专利中金粉振实密度不能满足高性能电子浆料的需求，因此，制备出高振实密度高结晶性金粉是目前亟待突破的关键技术。

发明内容

[0006]为了解决现有技术中的问题，本发明提供了一种高振实密度高结晶度金粉的制备方法，包括以下步骤：

S1、制备晶种溶液：将还原剂溶液快速加入到氯金酸溶液中，生成纳米晶种，随后加入聚乙烯吡咯烷酮对晶种进行保护，补加去离子水，得到晶种溶液，所述晶种溶液中金的浓度为0.04-0.42mM，聚乙烯吡咯烷酮的浓度为3-20g/L;得到的金晶种溶液的紫外可见光谱的吸收特征峰在520-650nm之间;

S3、配制还原剂溶液：将还原剂和分散剂充分溶解在去离子水中，配制成10-250mM的还原剂溶液，所述还原剂溶液中的分散剂浓度为10-100g/L;

S4、制备金粉：在搅拌的状态下，通过蠕动泵将金盐溶液与还原剂溶液同时滴入所述晶种溶液中形成反应液，蠕动泵的加入速率为1-50mL/min，向反应液中滴入的金盐与还原剂的物质的量之比为1：(1-5)，使晶种逐渐再生长至D50≥0.5μm;

S5、后处理：待S4反应完成后，进行固液分离，将固体金粉清洗至洗液电导率≤20us/cm，真空干燥，得到金粉产品。

[0007]进一步地，步骤S1中所述加入的还原剂和氯金酸的物质的量之比为1：(0.5-5)，保持反应过程中温度为20-150℃。

[0008]进一步地，步骤S1中氯金酸溶液的浓度为2.5mM。

[0009]进一步地，步骤S1和/或步骤S3中的还原剂为硼氢化钠、抗坏血酸、甲酸、草酸、水合肼、乙二醇中的一种或多种。

[0010]进一步地，步骤S2中络合剂为1-甲基乙内酰脲、5,5-二甲基乙内酰脲、1,5,5-三甲基乙内酰脲、柠檬酸或柠檬酸钾中的一种或多种。

[0011]进一步地，步骤S3中分散剂为聚乙烯吡咯烷酮、聚乙烯醇、阿拉伯树胶或聚乙二醇的一种或多种。

[0012]进一步地，步骤S4中，保持反应过程中温度为20-150℃。

[0013]根据上述的方法制备得到的高振实密度高结晶度金粉，振实密度≥9.0g/cm3，粒径D50为0.5-3.5μm。

[0014]本发明的有益效果为：

(1)本发明的金粉制备方法，以小尺寸金颗粒为晶种，可以将液相法中形核和生长过程分开，制备出粒径更加均一的金颗粒，并通过简单调节晶种数量与再生长所用的金盐就能制备出不同粒径的金颗粒;

(2)向氯金酸溶液中添加络合剂，可明显降低生长过程中的反应速率，提高金颗粒的结晶度，制备出高振实密度高结晶度的金粉，制备得到的金粉振实密度≥9.0g/cm3。

附图说明

[0015]以下参照附图对本发明的实施例作进一步说明，其中：

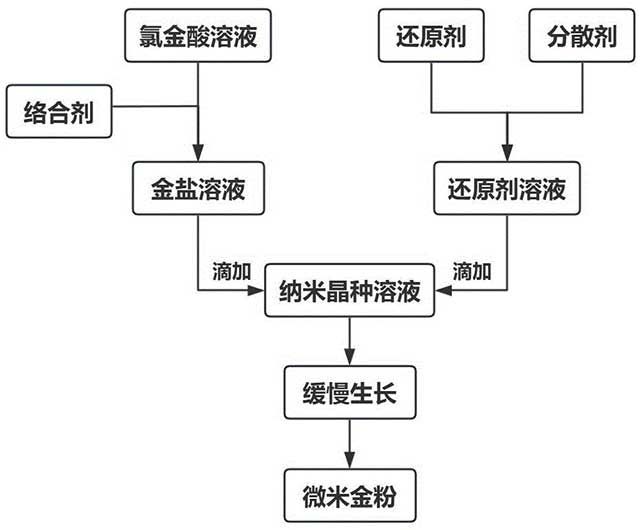

图1示出了本发明的制备方法流程图;

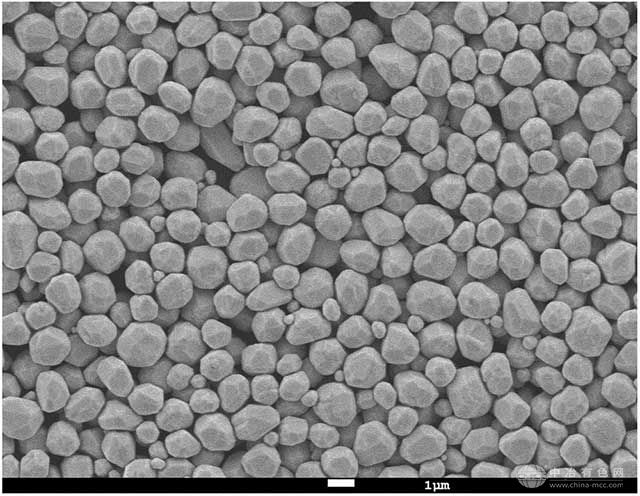

图2示出了本发明实施例1制备的微米金粉的SEM图片;

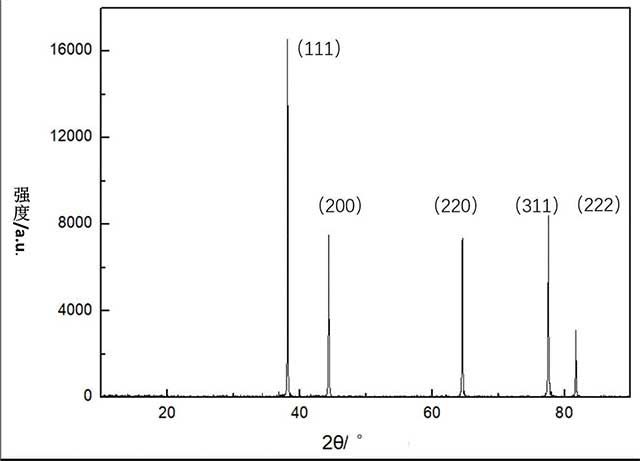

图3示出了本发明实施例1制备的微米金粉的XRD图谱。

具体实施方式

[0016]为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图通过具体实施例对本发明进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本发明，并不用于限制本发明。

[0017]一种高振实密度高结晶度金粉的制备方法，包括以下步骤：

S1、制备晶种溶液：将还原剂溶液快速加入到氯金酸溶液中，加入的还原剂和氯金酸的物质的量之比为1：(0.5-5)，优选氯金酸溶液的浓度为2.5mM，保持反应过程中温度为20-150℃，生成纳米晶种，随后加入聚乙烯吡咯烷酮对晶种进行保护，补加去离子水，得到晶种溶液，晶种溶液中金(包含生成的纳米金晶种和未反应完全的氯金酸)的浓度为0.04-0.42mM，mM为浓度单位即mmol/L，聚乙烯吡咯烷酮的浓度为3-20g/L;得到的金晶种溶液的紫外可见光谱的吸收特征峰在520-650nm之间。

[0018]S2、配制金盐溶液：配制5-100mM的氯金酸溶液，随后将络合剂缓慢加入氯金酸溶液中，搅拌均匀形成均一溶液，并静置不少于24h，得到金盐溶液，金盐溶液中的络合剂溶度为5-150g/L;络合剂为1-甲基乙内酰脲、5,5-二甲基乙内酰脲、1,5,5-三甲基乙内酰脲、柠檬酸或柠檬酸钾中的一种或多种。

[0019]S3、配制还原剂溶液：将还原剂和分散剂充分溶解在去离子水中，配制成10-250mM的还原剂溶液，还原剂溶液中的分散剂浓度为10-100g/L;分散剂为聚乙烯吡咯烷酮、聚乙烯醇、阿拉伯树胶或聚乙二醇的一种或多种。

[0020]S4、制备金粉：在搅拌的状态下保持反应过程中温度为20-150℃，通过蠕动泵将金盐溶液与还原剂溶液同时滴入所述晶种溶液中形成反应液，蠕动泵的加入速率为1-50mL/min，向反应液中滴入的金盐与还原剂的物质的量之比为1：(1-5)，使晶种逐渐再生长至D50≥0.5μm。

[0021]S5、后处理：待S4反应完成后，进行固液分离，将固体金粉清洗至洗液电导率≤20us/cm，真空干燥，得到金粉产品。

[0022]步骤S1和/或步骤S3中的还原剂为硼氢化钠、抗坏血酸、甲酸、草酸、水合肼、乙二醇中的一种或多种。

[0023]根据上述的方法制备得到的高振实密度高结晶度金粉，振实密度≥9.0g/cm3，粒径D50为0.5-3.5μm。

[0024]实施例1

S1、在30℃下将5mL、2.5mM的硼氢化钠溶液快速加入到10mL、2.5mM的氯金酸溶液中，生成纳米晶种并加入2g聚乙烯吡咯烷酮对晶种进行保护，加入500mL离子水，得到晶种溶液;

S2、配制25mM的氯金酸溶液100mL，向氯金酸溶液中加入5g 1-甲基乙内酰脲，搅拌均匀形成均一溶液，并静置24h得到金盐溶液;

S3、配制50mM的抗坏血酸溶液100mL，并加入1g聚乙烯吡咯烷酮充分溶解，配制成还原剂溶液;

S4、在30℃、搅拌的状态下，将配制好的金盐溶液与还原剂溶液分别通过蠕动泵以5mL/min的进料速率滴入纳米晶种溶液，滴加完成后搅拌1h充分反应;

S5、待反应完成后，固液分离，分别用去离子水和乙醇清洗金粉至洗液电导率≤20us/cm，真空干燥，即可得到金粉，金粉粒径D50为1.5μm，振实密度为10.5g/cm3。

[0025]实施例2

S1、在20℃下将40mL、2.5mM的硼氢化钠溶液快速加入到50mL、2.5mM的氯金酸溶液中，生成纳米晶种并加入10g聚乙烯吡咯烷酮对晶种进行保护，加入500mL离子水，得到晶种溶液;

S2、配制100mM的氯金酸溶液200mL，向氯金酸溶液中加入10g 5,5-二甲基乙内酰脲，搅拌均匀形成均一溶液，并静置24h得到金盐溶液;

S3、配制250mM的抗坏血酸溶液200mL，并加入5g聚乙烯吡咯烷酮充分溶解，配制成还原剂溶液;

S4、在20℃、搅拌状态下，将配制好的金盐溶液与还原剂溶液分别通过蠕动泵以2mL/min的进料速率滴入纳米晶种溶液，滴加完成后搅拌1h充分反应;

S5、待反应完成后，固液分离，分别用去离子水和乙醇清洗金粉至洗液电导率≤20us/cm，真空干燥，即可得到金粉，金粉粒径D50为1.0μm，振实密度为9.5g/cm3。

[0026]实施例3

S1、在25℃下将3mL、5mM的水合肼溶液快速加入到10mL、2.5mM的氯金酸溶液中，生成纳米晶种并加入2g聚乙烯吡咯烷酮对晶种进行保护，加入500mL离子水，得到晶种溶液;

S2、配制25mM的氯金酸溶液150mL，向氯金酸溶液中加入8g 1,5,5-三甲基乙内酰脲，搅拌均匀形成均一溶液，并静置24h得到金盐溶液;

S3、配制75mM的甲酸溶液150mL，并加入5g聚乙烯吡咯烷酮充分溶解，配制成还原剂溶液;

S4、在80℃、搅拌状态下，将配制好的金盐溶液与还原剂溶液分别通过蠕动泵以3mL/min的进料速率滴入纳米晶种溶液，滴加完成后搅拌1h充分反应;

S5、待反应完成后，固液分离，分别用去离子水和乙醇清洗金粉至洗液电导率≤20us/cm，真空干燥，即可得到金粉，金粉粒径D50为2.1μm，振实密度为9.8g/cm3。

[0027]实施例4

S1、在25℃下将6mL、5mM水合肼溶液快速加入到20mL、2.5mM的氯金酸溶液中，生成纳米晶种并加入2g聚乙烯吡咯烷酮对晶种进行保护，加入200mL离子水，得到晶种溶液;

S2、配制25mM的氯金酸溶液100mL，向氯金酸溶液中加入15g柠檬酸，搅拌均匀形成均一溶液，并静置24h得到金盐溶液;

S3、配制25mM的水合肼溶液100mL，并加入2g聚乙烯吡咯烷酮充分溶解，配制成还原剂溶液;

S4、在25℃、搅拌状态下，将配制好的金盐溶液与还原剂溶液分别通过蠕动泵以5mL/min的进料速率滴入纳米晶种溶液，滴加完成后搅拌1h充分反应;

S5、待反应完成后，固液分离，分别用去离子水和乙醇清洗金粉至洗液电导率≤20us/cm，真空干燥，即可得到金粉，金粉粒径D50为0.5μm，振实密度为9.2g/cm3。

[0028]实施例5

S1、在30℃下将7mL、2.5mM的硼氢化钠溶液快速加入到10mL、2.5mM的氯金酸溶液中，生成纳米晶种并加入2g聚乙烯吡咯烷酮对晶种进行保护，加入100mL离子水，得到晶种溶液;

S2、配制50mM的氯金酸溶液200mL，向氯金酸溶液中加入5g柠檬酸钾，搅拌均匀形成均一溶液，并静置24h;

S3、配制150mM的抗坏血酸溶液200mL，并加入2g聚乙烯吡咯烷酮充分溶解，配制成还原剂溶液;

S4、在30℃、搅拌状态下，将配制好的金盐溶液与还原剂溶液分别通过蠕动泵以20mL/min的进料速率滴入纳米晶种溶液，滴加完成后搅拌1h充分反应;

S5、待反应完成后，固液分离，分别用去离子水和乙醇清洗金粉至洗液电导率≤20us/cm，真空干燥，即可得到金粉，金粉粒径D50为3.5μm，振实密度为10.2g/cm3。

[0029]对比例1

S1、将10mL、2.5mM的硼氢化钠溶液快速加入到10mL、2.5mM的氯金酸溶液中，生成纳米晶种并加入2g聚乙烯吡咯烷酮对晶种进行保护，加入500mL离子水，得到晶种溶液;

S2、配制25mM的氯金酸溶液100mL作为金盐溶液;

S3、配制50mM的抗坏血酸溶液100mL，并加入1g聚乙烯吡咯烷酮充分溶解，配制成还原剂溶液;

S4、在30℃和搅拌状态下，将配制好的金盐溶液与还原剂溶液分别通过蠕动泵以5mL/min的进料速率滴入纳米晶种溶液，滴加完成后搅拌1h充分反应;

S5、待反应完成后，固液分离，分别用去离子水和乙醇清洗金粉至洗液电导率≤20us/cm，真空干燥，即可得到金粉，金粉表面粗糙，结晶度一般，金粉粒径D50为2.5μm，振实密度为8.0g/cm3。

[0030]对比例2

S1、配制25mM的氯金酸溶液100mL，向氯金酸溶液中加入10g 5,5-二甲基乙内酰脲，搅拌均匀形成均一溶液，并静置24h;

S2、配制50mM的抗坏血酸溶液100mL，并加入1g聚乙烯吡咯烷酮充分溶解，配制成还原剂溶液;

S3、在20℃和搅拌状态下，将配制好的金盐溶液与还原剂溶液分别通过蠕动泵以2mL/min的进料速率滴入装有去离子水的烧杯中，滴加完成后搅拌1h充分反应;

S4、待反应完成后，固液分离，分别用去离子水和乙醇清洗金粉至洗液电导率≤20us/cm，真空干燥，即可得到金粉，金粉粒径D50为1.5μm，振实密度为6.5g/cm3，说明以小尺寸颗粒作为晶种可以制备出粒径可控，粒径跨度窄，振实密度更高的金粉。

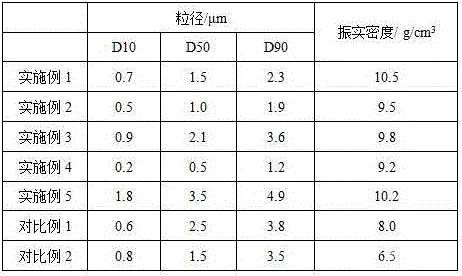

[0031]表1 实施例与对比例金粉的粒径和振实密度结果

[0032]由上述的结果以及附图3中的XRD图谱可以看出，利用本发明方法制备得到的金粉结晶度高、粒径分布窄，振实密度高达9g/cm3以上，可以满足高性能电子浆料用金粉需求。

[0033]上文描述了本发明的一些示例性实施例，可以理解，上述实施例仅用于解释本发明，并不构成对本发明保护范围的限定。这些实施例中的特征可以合适的方式进行重新组合，而由此获得的方案仍在本发明要求的保护范围内。基于上述实施例，本领域技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，也即凡在本申请的精神和原理之内所作的所有修改、等同替换和改进等，均落在本发明要求的保护范围内。

说明书附图(3)
