控制膜厚的PCB油墨印刷设备及其工作方法

692   编辑:管理员   来源:太仓市何氏电路板有限公司
2024-01-10 16:52:50
权利要求书: 1.一种控制膜厚的PCB油墨印刷设备,其特征在于:包括:基座(1)、工作平台(2)、门架(3)、印刷机头(4)、膜厚控制机构(5)和油墨回收机构(6),所述基座(1)顶部设置有工作平台(2),所述工作平台(2)本质为输送线,所述工作平台(2)上设置有门架(3),所述门架(3)上设置有印刷机头(4),所述工作平台(2)上设置有膜厚控制机构(5),所述工作平台(2)底部设置有油墨回收机构(6),所述油墨回收机构(6)设置于基座(1)内;

所述的工作平台(2)上设置有分拣机构(7),所述分拣机构(7)包括输送带(71)、工业相机(72)、图像处理CPU(73)、气动机械臂(74)和分流带(75),所述输送带(71)设置于工作平台(2)上,所述输送带(71)上设置有工业相机(72),所述工业相机(72)指向输送带(71),所述工业相机(72)连接有图像处理CPU(73),所述图像处理CPU(73)设置于工作平台(2)上,所述图像处理CPU(73)连接有气动机械臂(74),所述气动机械臂(74)设置于工作平台(2)上,所述气动机械臂(74)设置于输送带(71)一侧,所述气动机械臂(74)远离输送带(71)的一侧设置有分流带(75),所述分流带(75)设置于工作平台(2)上,所述分流带(75)输出端设置于印刷机头(4)底部。

2.根据权利要求1所述的一种控制膜厚的PCB油墨印刷设备,其特征在于:所述的膜厚控制机构(5)包括升降气缸(51)、滑块(52)和激光发生器(53),所述工作平台(2)上固定设置有升降气缸(51),所述升降气缸(51)一端固定设置有滑块(52),所述滑块(52)上设置有激光发生器(53),所述激光发生器(53)射出激光与工作平台(2)平行。

3.根据权利要求2所述的一种控制膜厚的PCB油墨印刷设备,其特征在于:所述的工作平台(2)上设置有第一接近开关(54)和第二接近开关(55),所述第一接近开关(54)设置于印刷机头(4)底部,所述第二接近开关(55)设置于激光发生器(53)一侧,所述第一接近开关(54)连接激光发生器(53),所述第二接近开关(55)连接激光发生器(53)。

4.根据权利要求1所述的一种控制膜厚的PCB油墨印刷设备,其特征在于:所述的油墨回收机构(6)包括加热器(61)、储气箱(62)、水箱(63)、雾化喷头(64)和集液槽(65),所述工作平台(2)上设置有加热器(61),所述加热器(61)设置于工作平台(2)底部,所述工作平台(2)底部设置有储气箱(62),所述储气箱(62)设置于基座(1)内,所述储气箱(62)一侧设置有水箱(63),所述水箱(63)设置于基座(1)内,所述水箱(63)连接雾化喷头(64),所述雾化喷头(64)设置于工作平台(2)顶部,所述雾化喷头(64)连接储气箱(62),所述工作平台(2)底部设置有集液槽(65),所述集液槽(65)设置于基座(1)内。

5.根据权利要求4所述的一种控制膜厚的PCB油墨印刷设备,其特征在于:所述的集液槽(65)顶部设置有翻页板(66),所述翻页板(66)设置于集液槽(65)顶部,所述翻页板(66)与集液槽(65)铰接。

6.根据权利要求1所述的一种控制膜厚的PCB油墨印刷设备,其特征在于:所述的输送带(71)底部设置有回送带(76),所述回送带(76)长度大于输送带(71)长度。

7.根据权利要求1所述的一种控制膜厚的PCB油墨印刷设备,其特征在于:所述的气动机械臂(74)采用吸盘吸附工件。

8.根据权利要求6所述的一种控制膜厚的PCB油墨印刷设备的工作方法,包括分拣,其特征在于:具体包括以下步骤:

步骤一:图像检测,所述工业相机(72)拍摄图片,所述图像处理CPU(73)处理图像,所述图像处理CPU(73)控制气动机械臂(74)夹取工件送入分流带(75)。

说明书: 一种控制膜厚的PCB油墨印刷设备及其工作方法技术领域[0001] 本发明属于平面印刷设备及技术领域,特别涉及一种控制膜厚的PCB油墨印刷设备及其工作方法。

背景技术[0002] 印刷电路板是以绝缘板为基材,切割成一定尺寸,用以代替电子元器件的底盘,并实现电子元器件之间的相互连接。印刷电路板具有重复性和一致性,极大地减少了布线和

装配的差错,节省了设备的维修、调试和检查时间。特别是在耐弯折性和精密形上的优秀表

现,使得PCB板不可替代地应用到高精度仪器上。

[0003] 进过几十年的发展,PCB行业已成为全球性大行业,近年来,PCB行业是电子元件细分产业中比重最大的行业,为了积极应对下游产品的发展需求,PCB需要逐渐向高密度、高

集成、大容量、轻薄化的方向发展。为了提高PCB板的质量,对PCB板的印刷技术也需要提高。

现在的印刷设备,存在着生产效率不高、人工成本高等问题,同时电路板的油墨厚度不均

匀,成品质量差。因此,本申请就以上问题,对印刷设备进行了创新和改进。

[0004] 现在的印刷设备,主要存在以下几个问题:[0005] 1、现在的印刷设备大多只能印刷单一油墨,功能性差,生产成本高。[0006] 2、现在的印刷设备大多存在印刷电路板的油墨厚度不均匀,成品质量差。[0007] 3、现在的印刷设备大多存在人工成本高的问题,自动化程度低。发明内容[0008] 发明目的:为了克服以上不足,本发明的目的是提供一种控制膜厚的PCB油墨印刷设备及其工作方法,一方面利用热量增加油墨的流动性,使油墨再次均匀流动,提高了油墨

涂层的平整度;另一方面其通过机械结构实现了设备的自动分拣和上料,提高了设备的自

动化,生产效率高。

[0009] 技术方案:为了实现上述目的,本发明提供了一种控制膜厚的PCB油墨印刷设备,包括:基座、工作平台、门架、印刷机头、膜厚控制机构和油墨回收机构,所述基座顶部设置

有工作平台,所述工作平台本质为输送线,所述工作平台上设置有门架,所述门架上设置有

印刷机头,所述工作平台上设置有膜厚控制机构,所述工作平台底部设置有油墨回收机构,

所述油墨回收机构设置于基座内。

[0010] 本发明中所述的膜厚控制机构包括升降气缸、滑块和激光发生器,所述工作平台上固定设置有升降气缸,所述升降气缸一端固定设置有滑块,所述滑块上设置有激光发生

器,所述激光发生器射出激光与工作平台平行。

[0011] 本发明中所述膜厚控制机构的设置,其利用热量增加油墨的流动性,使油墨再次均匀流动,提高了油墨涂层的平整度。

[0012] 本发明中所述的工作平台上设置有第一接近开关和第二接近开关,所述第一接近开关设置于印刷机头底部,所述第二接近开关设置于激光发生器一侧,所述第一接近开关

连接激光发生器,所述第二接近开关连接激光发生器。

[0013] 本发明中所述的油墨回收机构包括加热器、储气箱、水箱、雾化喷头和集液槽,所述工作平台上设置有加热器,所述加热器设置于工作平台底部,所述工作平台底部设置有

储气箱,所述储气箱设置于基座内,所述储气箱一侧设置有水箱,所述水箱设置于基座内,

所述水箱连接雾化喷头,所述雾化喷头设置于工作平台顶部,所述雾化喷头连接储气箱,所

述工作平台底部设置有集液槽,所述集液槽设置于基座内。

[0014] 本发明中所述油墨回收机构的设置,能够减少油墨的浪费。[0015] 本发明中所述的集液槽顶部设置有翻页板,所述翻页板设置于集液槽顶部,所述翻页板与集液槽铰接。

[0016] 本发明中所述翻页板的设置,能够避免油墨混合。[0017] 本发明中所述的工作平台上设置有分拣机构,所述分拣机构包括输送带、工业相机、图像处理CPU、气动机械臂和分流带,所述输送带设置于工作平台上,所述输送带上设置

有工业相机,所述工业相机指向输送带,所述工业相机连接有图像处理CPU,所述图像处理

CPU设置于工作平台上,所述图像处理CPU连接有气动机械臂,所述气动机械臂设置于工作

平台上,所述气动机械臂设置于输送带一侧,所述气动机械臂远离输送带的一侧设置有分

流带,所述分流带设置于工作平台上,所述分流带输出端设置于印刷机头底部。

[0018] 本发明中所述分拣机构的设置,其通过机械代替人工,能够快速检测电路板位置和类别,并分类加工,生产效率高,人工成本低。

[0019] 本发明中所述的输送带底部设置有回送带,所述回送带长度大于输送带长度。[0020] 本发明中所述回送带的设置,能够避免工件漏检而损坏。[0021] 本发明中所述的气动机械臂采用吸盘吸附工件。[0022] 本发明中所述吸盘的设置,能够平均工件受到的压力,减少电路板发生形变或者损坏的可能。

[0023] 本发明中所述的一种控制膜厚的PCB油墨印刷设备,包括分拣,具体包括以下步骤:

[0024] 步骤一:图像检测,所述工业相机拍摄图片,所述图像处理CPU处理图像,所述图像处理CPU控制气动机械臂夹取工件送入分流带。

[0025] 上述技术方案可以看出,本发明具有如下有益效果:[0026] 1、本发明中所述的一种控制膜厚的PCB油墨印刷设备及其工作方法,其利用热量增加油墨的流动性,使油墨再次均匀流动,提高了油墨涂层的平整度。

[0027] 2、本发明中所述的一种控制膜厚的PCB油墨印刷设备及其工作方法,其通过机械代替人工,能够快速检测电路板位置和类别,并分类加工,生产效率高,人工成本低。

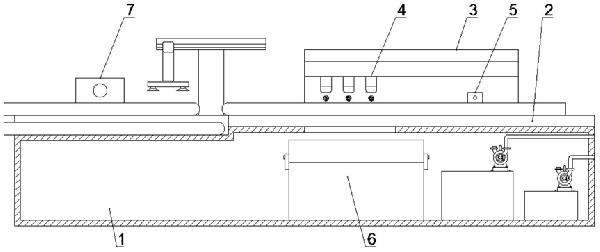

附图说明[0028] 图1为本发明的整体结构示意图;[0029] 图2为本发明膜厚控制机构的结构示意图;[0030] 图3为本发明膜厚控制机构的侧面结构示意图;[0031] 图4为本发明油墨回收机构的结构示意图;[0032] 图5为本发明储气箱的结构示意图;[0033] 图6为本发明分拣机构的结构示意图;[0034] 图中:基座?1、工作平台?2、门架?3、印刷机头?4、膜厚控制机构?5、升降气缸?51、滑块?52、激光发生器?53、第一接近开关?54、第二接近开关?55、油墨回收机构?6、加热器?

61、储气箱?62、水箱?63、雾化喷头?64、集液槽?65、翻页板?66、分拣机构?7、输送带?71、工

业相机?72、图像处理CPU?73、气动机械臂?74、分流带?75、回送带?76。

具体实施方式[0035] 下面结合附图和具体实施例,进一步阐明本发明。[0036] 实施例1[0037] 如图1?6所示的一种控制膜厚的PCB油墨印刷设备,包括:基座1、工作平台2、门架3、印刷机头4、膜厚控制机构5和油墨回收机构6,所述基座1顶部设置有工作平台2,所述工

作平台2本质为输送线,所述工作平台2上设置有门架3,所述门架3上设置有印刷机头4,所

述工作平台2上设置有膜厚控制机构5,所述工作平台2底部设置有油墨回收机构6,所述油

墨回收机构6设置于基座1内。

[0038] 本实施例中所述的膜厚控制机构5包括升降气缸51、滑块52和激光发生器53,所述工作平台2上固定设置有升降气缸51,所述升降气缸51一端固定设置有滑块52,所述滑块52

上设置有激光发生器53,所述激光发生器53射出激光与工作平台2平行。

[0039] 本实施例中所述的工作平台2上设置有第一接近开关54和第二接近开关55,所述第一接近开关54设置于印刷机头4底部,所述第二接近开关55设置于激光发生器53一侧,所

述第一接近开关54连接激光发生器53,所述第二接近开关55连接激光发生器53。

[0040] 本实施例中所述的油墨回收机构6包括加热器61、储气箱62、水箱63、雾化喷头64和集液槽65,所述工作平台2上设置有加热器61,所述加热器61设置于工作平台2底部,所述

工作平台2底部设置有储气箱62,所述储气箱62设置于基座1内,所述储气箱62一侧设置有

水箱63,所述水箱63设置于基座1内,所述水箱63连接雾化喷头64,所述雾化喷头64设置于

工作平台2顶部,所述雾化喷头64连接储气箱62,所述工作平台2底部设置有集液槽65,所述

集液槽65设置于基座1内。

[0041] 本实施例中所述的集液槽65顶部设置有翻页板66,所述翻页板66设置于集液槽65顶部,所述翻页板66与集液槽65铰接。

[0042] 本实施例中所述的工作平台2上设置有分拣机构7,所述分拣机构7包括输送带71、工业相机72、图像处理CPU73、气动机械臂74和分流带75,所述输送带71设置于工作平台2

上,所述输送带71上设置有工业相机72,所述工业相机72指向输送带71,所述工业相机72连

接有图像处理CPU73,所述图像处理CPU73设置于工作平台2上,所述图像处理CPU73连接有

气动机械臂74,所述气动机械臂74设置于工作平台2上,所述气动机械臂74设置于输送带71

一侧,所述气动机械臂74远离输送带71的一侧设置有分流带75,所述分流带75设置于工作

平台2上,所述分流带75输出端设置于印刷机头4底部。

[0043] 本实施例中所述的输送带71底部设置有回送带76,所述回送带76长度大于输送带71长度。

[0044] 本实施例中所述的气动机械臂74采用吸盘吸附工件。[0045] 本实施例中所述的一种控制膜厚的PCB油墨印刷设备,包括分拣,具体包括以下步骤:步骤一:图像检测,所述工业相机72拍摄图片,所述图像处理CPU73处理图像,所述图像

处理CPU73控制气动机械臂74夹取工件送入分流带75。

[0046] 实施例2[0047] 如图1?3所示的一种控制膜厚的PCB油墨印刷设备,包括:基座1、工作平台2、门架3、印刷机头4、膜厚控制机构5和油墨回收机构6,所述基座1顶部设置有工作平台2,所述工

作平台2本质为输送线,所述工作平台2上设置有门架3,所述门架3上设置有印刷机头4,所

述工作平台2上设置有膜厚控制机构5,所述工作平台2底部设置有油墨回收机构6,所述油

墨回收机构6设置于基座1内。

[0048] 本实施例中所述的膜厚控制机构5包括升降气缸51、滑块52和激光发生器53,所述工作平台2上固定设置有升降气缸51,所述升降气缸51一端固定设置有滑块52,所述滑块52

上设置有激光发生器53,所述激光发生器53射出激光与工作平台2平行。

[0049] 本实施例中所述的工作平台2上设置有第一接近开关54和第二接近开关55,所述第一接近开关54设置于印刷机头4底部,所述第二接近开关55设置于激光发生器53一侧,所

述第一接近开关54连接激光发生器53,所述第二接近开关55连接激光发生器53。

[0050] 实施例3[0051] 如图1、4和5所示的一种控制膜厚的PCB油墨印刷设备,包括:基座1、工作平台2、门架3、印刷机头4、膜厚控制机构5和油墨回收机构6,所述基座1顶部设置有工作平台2,所述

工作平台2本质为输送线,所述工作平台2上设置有门架3,所述门架3上设置有印刷机头4,

所述工作平台2上设置有膜厚控制机构5,所述工作平台2底部设置有油墨回收机构6,所述

油墨回收机构6设置于基座1内。

[0052] 本实施例中所述的油墨回收机构6包括加热器61、储气箱62、水箱63、雾化喷头64和集液槽65,所述工作平台2上设置有加热器61,所述加热器61设置于工作平台2底部,所述

工作平台2底部设置有储气箱62,所述储气箱62设置于基座1内,所述储气箱62一侧设置有

水箱63,所述水箱63设置于基座1内,所述水箱63连接雾化喷头64,所述雾化喷头64设置于

工作平台2顶部,所述雾化喷头64连接储气箱62,所述工作平台2底部设置有集液槽65,所述

集液槽65设置于基座1内。

[0053] 本实施例中所述的集液槽65顶部设置有翻页板66,所述翻页板66设置于集液槽65顶部,所述翻页板66与集液槽65铰接。

[0054] 实施例4[0055] 如图1和6所示的一种控制膜厚的PCB油墨印刷设备,包括:基座1、工作平台2、门架3、印刷机头4、膜厚控制机构5和油墨回收机构6,所述基座1顶部设置有工作平台2,所述工

作平台2本质为输送线,所述工作平台2上设置有门架3,所述门架3上设置有印刷机头4,所

述工作平台2上设置有膜厚控制机构5,所述工作平台2底部设置有油墨回收机构6,所述油

墨回收机构6设置于基座1内。

[0056] 本实施例中所述的工作平台2上设置有分拣机构7,所述分拣机构7包括输送带71、工业相机72、图像处理CPU73、气动机械臂74和分流带75,所述输送带71设置于工作平台2

上,所述输送带71上设置有工业相机72,所述工业相机72指向输送带71,所述工业相机72连

接有图像处理CPU73,所述图像处理CPU73设置于工作平台2上,所述图像处理CPU73连接有

气动机械臂74,所述气动机械臂74设置于工作平台2上,所述气动机械臂74设置于输送带71

一侧,所述气动机械臂74远离输送带71的一侧设置有分流带75,所述分流带75设置于工作

平台2上,所述分流带75输出端设置于印刷机头4底部。

[0057] 本实施例中所述的输送带71底部设置有回送带76,所述回送带76长度大于输送带71长度。

[0058] 本实施例中所述的气动机械臂74采用吸盘吸附工件。[0059] 以上所述仅是本发明的优选实施方式,应当指出,对于本技术领域的普通技术人员来说,在不脱离本发明原理的前提下,还可以做出若干改进,这些改进也应视为本发明的

保护范围。
