具有调节功能的氧化钙用螺旋输送机

686 编辑：中冶有色技术网来源：新乡市源丰钙业有限公司

2023-11-13 14:43:17

权利要求书： 1.一种具有调节功能的氧化钙用螺旋输送机，包括第一延伸管（1）、螺旋延长杆（2）和输送管（3），其特征在于：所述输送管（3）外周面中央转动卡接有支撑架（301），所述输送管（3）一端滑动卡接有第二延伸管（302），所述输送管（3）另一端滑动卡接有第一延伸管（1），所述第一延伸管（1）外周面相对于输送管（3）另一端卡接固定有转动电机（101），所述第一延伸管（1）内侧转动卡接有螺旋送料杆（105），所述螺旋送料杆（105）相对于第一延伸管（1）另一端旋接固定有螺旋延长杆（2）。

2.根据权利要求1所述的一种具有调节功能的氧化钙用螺旋输送机，其特征在于：所述第一延伸管（1）外周面位于转动电机（101）一端转动卡接有连接架（104），所述第一延伸管（1）相对于输送管（3）另一端卡接有连接软管（103），所述连接软管（103）相对于第一延伸管（1）另一端卡接有入料管（102），所述连接架（104）转动卡接于入料管（102）外周面。

3.根据权利要求1所述的一种具有调节功能的氧化钙用螺旋输送机，其特征在于：所述第一延伸管（1）内侧相对于输送管（3）另一端焊接固定有限位架（106），所述第一延伸管（1）内侧位于输送管（3）一端焊接固定有滑块（111），所述螺旋送料杆（105）贯穿卡接于限位架（106）一端，所述螺旋送料杆（105）位于输送管（3）一端开设有第一螺纹槽（110）。

4.根据权利要求1所述的一种具有调节功能的氧化钙用螺旋输送机，其特征在于：所述转动电机（101）一端卡接有转动杆（108），所述转动杆（108）相对于转动电机（101）另一端焊接固定有第二锥齿轮（109），所述转动杆（108）贯穿插接于第一延伸管（1）外周面，所述螺旋送料杆（105）一端焊接固定有第一锥齿轮（107），所述第一锥齿轮（107）啮合于第二锥齿轮（109）一侧。

5.根据权利要求3所述的一种具有调节功能的氧化钙用螺旋输送机，其特征在于：所述螺旋延长杆（2）一端焊接固定有螺纹杆（201），所述螺旋延长杆（2）相对于螺纹杆（201）另一端开设有第二螺纹槽（202），所述螺纹杆（201）旋接固定于第一螺纹槽（110）内侧。

6.根据权利要求3所述的一种具有调节功能的氧化钙用螺旋输送机，其特征在于：所述输送管（3）外周面位于第一延伸管（1）一端开设有第一滑槽（303），所述滑块（111）滑动卡接于第一滑槽（303）内侧，所述输送管（3）外周面相对于第一滑槽（303）另一端开设有第二滑槽（304），所述第二延伸管（302）滑动卡接于第二滑槽（304）外侧。

7.根据权利要求6所述的一种具有调节功能的氧化钙用螺旋输送机，其特征在于：所述支撑架（301）转动卡接于第一滑槽（303）和第二滑槽（304）之间，所述支撑架（301）底侧中央贯穿开设有下料口（305），所述第二延伸管（302）贴合于下料口（305）上侧。

说明书：一种具有调节功能的氧化钙用螺旋输送机技术领域

本实用新型属于氧化钙生产技术领域，特别是涉及一种具有调节功能的氧化钙用螺旋输送机。

背景技术

氧化钙，是一种无机化合物，俗名生石灰，物理性质是表面白色粉末，不纯者为灰白色，含有杂质时呈淡黄色或灰色，具有吸湿性，氧化钙可用作填充剂、分析试剂、制作电石、纯碱、漂白粉的原料、建筑材料、植物油脱色剂、干燥剂等，氧化钙在生产加工的过程中，通常需要使用螺旋输送机对氧化钙粉末进行运输，螺旋输送机，是一种利用电机带动螺旋回转，推移物料以实现输送目的的机械，螺旋输送机的工作原理是旋转的螺旋叶片将物料推移而进行螺旋输送机输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力，它能够水平、倾斜或垂直输送，具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点，广泛应用于粮食工业、建筑材料工业、化学工业、机械制造业、交通运输业等领域，但它在实际使用中仍存在以下弊端：

1、现有的公开文献，CN209160705U—螺旋输送机，螺旋输送机本体底部的一侧固定在摆动件的顶部，螺旋输送机本体底部的另一侧抵靠在调节支架上，现有的螺旋输送机大多为此类结构，能够调节物料输送的角度，提高使用的灵活性，但在实际使用时由于底板的限制，螺旋输送机能够调节的角度有限，且进料管往往难以和其他装置相配合，需要外接连接管进行使用，操作的便利度不高；

2、现有的螺旋输送机的尺寸通常为固定的，在需要进行短距离输送时，较长的输送机会导致下料不便，在需要进行长距离输送时，螺旋输送机可能出现长度不足的情况，不便于实际的使用。

因此，现有的具有调节功能的氧化钙用螺旋输送机，无法满足实际使用中的需求，所以市面上迫切需要能改进的技术，以解决上述问题。

实用新型内容

本实用新型的目的在于提供一种具有调节功能的氧化钙用螺旋输送机，通过第一延伸管、螺旋延长杆和输送管，解决了现有的螺旋输送机虽具有角度调节的功能，但由于底板的限制，调节的角度有限，输送机在使用时需要外接连接管，操作较为不便，输送机的输送尺寸为固定的，使用灵活度不高的问题。

为解决上述技术问题，本实用新型是通过以下技术方案实现的：

本实用新型为一种具有调节功能的氧化钙用螺旋输送机，包括第一延伸管、螺旋延长杆和输送管，所述输送管外周面中央转动卡接有支撑架，通过支撑架能对本实用新型进行支撑，保证本实用新型在对氧化钙运输时的稳定性，输送管能在支撑架上端进行竖直方向的转动，改变输送的方便，且支撑架上端开设的下料口便于垂直进行氧化钙的输送，提高使用的灵活性，所述输送管一端滑动卡接有第二延伸管，所述输送管另一端滑动卡接有第一延伸管，通过第一延伸管和第二延伸管能够对输送管的两端进行延伸，便于根据需要对输送距离进行调整，大大提高本实用新型使用的灵活性，所述第一延伸管外周面相对于输送管另一端卡接固定有转动电机，所述第一延伸管内侧转动卡接有螺旋送料杆，通过转动电机能够带动螺旋送料杆的转动，进一步对氧化钙进行稳定的运输，所述螺旋送料杆相对于第一延伸管另一端旋接固定有螺旋延长杆，通过螺旋延长杆能够对螺旋送料杆的长度进行增加，使其能够配合于运输距离的改变，保证运输过程中的稳定性。

进一步地，所述第一延伸管外周面位于转动电机一端转动卡接有连接架，所述第一延伸管相对于输送管另一端卡接有连接软管，所述连接软管相对于第一延伸管另一端卡接有入料管，所述连接架转动卡接于入料管外周面；

入料管能够以连接架一端为轴心进行转动，便于和其他装置进行配合，不需要外接连接管，提高使用的便利度。

进一步地，所述第一延伸管内侧相对于输送管另一端焊接固定有限位架，所述第一延伸管内侧位于输送管一端焊接固定有滑块，所述螺旋送料杆贯穿卡接于限位架一端，所述螺旋送料杆位于输送管一端开设有第一螺纹槽；

第一延伸管通过滑块能够在输送管外周面进行滑动，对本实用新型输送的距离进行调整，大大提高本实用新型的通用性。

进一步地，所述转动电机一端卡接有转动杆，所述转动杆相对于转动电机另一端焊接固定有第二锥齿轮，所述转动杆贯穿插接于第一延伸管外周面，所述螺旋送料杆一端焊接固定有第一锥齿轮，所述第一锥齿轮啮合于第二锥齿轮一侧；

通过转动电机能带动第一锥齿轮的转动，进一步带动第二锥齿轮和螺旋送料杆的旋转，对氧化钙粉末进行稳定的输送。

进一步地，所述螺旋延长杆一端焊接固定有螺纹杆，所述螺旋延长杆相对于螺纹杆另一端开设有第二螺纹槽，所述螺纹杆旋接固定于第一螺纹槽内侧；

一个螺旋延长杆能够通过螺纹杆旋接固定于螺旋送料杆一端，另一个螺旋延长杆能够通过螺纹杆旋接固定于螺旋延长杆的第二螺纹槽内侧，使螺旋送料杆和螺旋延长杆的长度能和调整后的输送距离相配合，保证输送过程中的稳定性。

进一步地，所述输送管外周面位于第一延伸管一端开设有第一滑槽，所述滑块滑动卡接于第一滑槽内侧，所述输送管外周面相对于第一滑槽另一端开设有第二滑槽，所述第二延伸管滑动卡接于第二滑槽外侧；

第一延伸管能够沿第一滑槽进行拉伸，第二延伸管能够沿第二滑槽进行拉伸，根据需要对输送距离进行调整，大大提高使用的灵活性。

进一步地，所述支撑架转动卡接于第一滑槽和第二滑槽之间，所述支撑架底侧中央贯穿开设有下料口，所述第二延伸管贴合于下料口上侧；

输送管能够在支撑架上侧进行竖直方向的360°转动，对输送的角度进行调节，且在进行竖直方向的输送时，氧化钙能够通过下料口进行下料，避免了存在底板对调节范围造成的影响。

本实用新型具有以下有益效果：

1、本实用新型通过设置第一延伸管和输送管，解决了现有的螺旋输送机大多为此类结构，能够调节物料输送的角度，提高使用的灵活性，但在实际使用时由于底板的限制，螺旋输送机能够调节的角度有限，且进料管往往难以和其他装置相配合，需要外接连接管进行使用，操作的便利度不高的问题，入料管能够以连接架一端为轴心进行转动，对入料的角度进行调节，便于和其他装置进行配合，提高使用的便利度，避免由于输送管角度的调节导致需要外接连接管进行使用，输送管能够在支撑架上侧进行360°转动，提高使用的灵活性。

2、本实用新型通过设置第一延伸管、螺旋延长杆和输送管，解决了现有的螺旋输送机的尺寸通常为固定的，在需要进行短距离输送时，较长的输送机会导致下料不便，在需要进行长距离输送时，螺旋输送机可能出现长度不足的情况，不便于实际的使用的问题，第一延伸管和第二延伸管能够在输送管两端进行拉伸，能够根据需要对输送距离进行调整，提高使用的便利度，通过在螺旋送料管一端旋接固定多个螺旋延长杆能够使其配合于输送的距离，保证输送过程中的稳定性。

附图说明

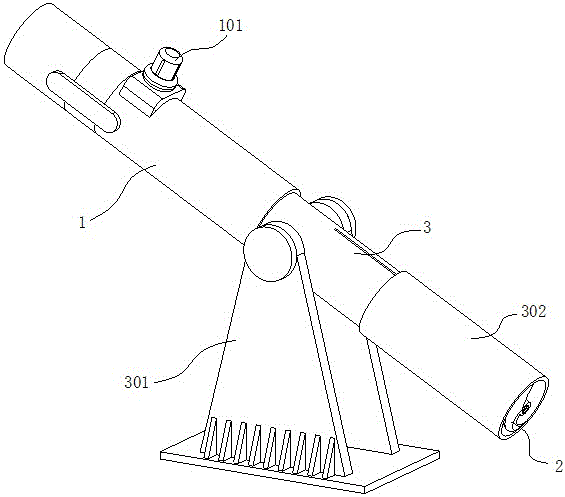

图1为本实用新型的结构效果图；

图2为本实用新型第一延伸管的结构图；

图3为本实用新型第一延伸管的剖视图；

图4为本实用新型第一延伸管的仰视图；

图5为本实用新型螺旋延长杆的结构图；

图6为本实用新型输送管的结构图。

附图中，各标号所代表的部件列表如下：

1、第一延伸管；101、转动电机；102、入料管；103、连接软管；104、连接架；105、螺旋送料杆；106、限位架；107、第一锥齿轮；108、转动杆；109、第二锥齿轮；110、第一螺纹槽；111、滑块；2、螺旋延长杆；201、螺纹杆；202、第二螺纹槽；3、输送管；301、支撑架；302、第二延伸管；303、第一滑槽；304、第二滑槽；305、下料口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

请参阅图1-6所示，本实用新型为一种具有调节功能的氧化钙用螺旋输送机，包括第一延伸管1、螺旋延长杆2和输送管3，输送管3外周面中央转动卡接有支撑架301，通过支撑架301能对本实用新型进行支撑，输送管3能在支撑架301上端进行竖直方向的转动，改变输送的方便，且支撑架301上端开设的下料口305便于垂直进行氧化钙的输送，输送管3一端滑动卡接有第二延伸管302，输送管3另一端滑动卡接有第一延伸管1，通过第一延伸管1和第二延伸管302能够对输送管3的两端进行延伸，便于根据需要对输送距离进行调整，第一延伸管1外周面相对于输送管3另一端卡接固定有转动电机101，第一延伸管1内侧转动卡接有螺旋送料杆105，通过转动电机101能够带动螺旋送料杆105的转动，进一步对氧化钙进行稳定的运输，螺旋送料杆105相对于第一延伸管1另一端旋接固定有螺旋延长杆2，通过螺旋延长杆2能够对螺旋送料杆105的长度进行增加，使其能够配合于运输距离的改变。

其中如图1-4所示，第一延伸管1外周面位于转动电机101一端转动卡接有连接架104，第一延伸管1相对于输送管3另一端卡接有连接软管103，连接软管103相对于第一延伸管1另一端卡接有入料管102，连接架104转动卡接于入料管102外周面，第一延伸管1内侧相对于输送管3另一端焊接固定有限位架106，第一延伸管1内侧位于输送管3一端焊接固定有滑块111，螺旋送料杆105贯穿卡接于限位架106一端，螺旋送料杆105位于输送管3一端开设有第一螺纹槽110，转动电机101一端卡接有转动杆108，转动杆108相对于转动电机101另一端焊接固定有第二锥齿轮109，转动杆108贯穿插接于第一延伸管1外周面，螺旋送料杆105一端焊接固定有第一锥齿轮107，第一锥齿轮107啮合于第二锥齿轮109一侧；

入料管102能够以连接架104一端为轴心进行转动，便于和其他装置进行配合，不需要外接连接管，第一延伸管1通过滑块111能够在输送管3外周面进行滑动，对本实用新型输送的距离进行调整，通过转动电机101能带动第一锥齿轮107的转动，进一步带动第二锥齿轮109和螺旋送料杆105的旋转，对氧化钙粉末进行稳定的输送。

其中如图1、5所示，螺旋延长杆2一端焊接固定有螺纹杆201，螺旋延长杆2相对于螺纹杆201另一端开设有第二螺纹槽202，螺纹杆201旋接固定于第一螺纹槽110内侧；

一个螺旋延长杆2能够通过螺纹杆201旋接固定于螺旋送料杆105一端，另一个螺旋延长杆2能够通过螺纹杆201旋接固定于螺旋延长杆2的第二螺纹槽202内侧，使螺旋送料杆105和螺旋延长杆2的长度能和调整后的输送距离相配合。

其中如图1、6所示，输送管3外周面位于第一延伸管1一端开设有第一滑槽303，滑块111滑动卡接于第一滑槽303内侧，输送管3外周面相对于第一滑槽303另一端开设有第二滑槽304，第二延伸管302滑动卡接于第二滑槽304外侧，支撑架301转动卡接于第一滑槽303和第二滑槽304之间，支撑架301底侧中央贯穿开设有下料口305，第二延伸管302贴合于下料口305上侧；

第一延伸管1能够沿第一滑槽303进行拉伸，第二延伸管302能够沿第二滑槽304进行拉伸，根据需要对输送距离进行调整，输送管3能够在支撑架301上侧进行竖直方向的360°转动，对输送的角度进行调节，且在进行竖直方向的输送时，氧化钙能够通过下料口305进行下料，避免了存在底板对调节范围造成的影响。

本实施例的一个具体应用为：在需要对氧化钙进行运输时，将本实用新型移动至适宜的位置，并在竖直方向转动输送管3，沿第一滑槽303拉伸第一延伸管1至适宜的位置，并以连接架104为轴心转动入料管102，使其和其他装置进行对接，沿第二滑槽304拉伸第二延伸管302进一步对输送的距离进行调整，在第一螺纹槽110内旋接固定螺旋延长杆2，在第二螺纹槽202内旋接固定另一个螺旋延长杆2或多个螺旋延长杆2，使螺旋送料杆105和螺旋延长杆2的长度能够和输送距离相配合，转动电机101带动转动杆108的转动，进一步带动第一锥齿轮107的转动，通过第一锥齿轮107的转动能够带动第二锥齿轮109的转动，使通过入料管102进入本实用新型内侧的氧化钙通过螺旋送料杆105和螺旋延长杆2的转动向第二延伸管302一端进行输送，当输送管3竖直进行输送时，氧化钙能够通过下料口305进行出料。

以上仅为本实用新型的优选实施例，并不限制本实用新型，任何对前述各实施例所记载的技术方案进行修改，对其中部分技术特征进行等同替换，所作的任何修改、等同替换、改进，均属于在本实用新型的保护范围。
