全部
▼
热搜：
一种金属硫化物/碳复合材料、制备方法及其在电池负极材料中的应用，涉及电池电极材料制备技术领域。采用秸秆为前驱体制备得到的金属硫化物/碳网复合材料，其结构中呈片花状或片状的纳米级金属硫化物均匀负载于碳网中。随着复合材料中金属硫化物所占比重不同，产物中金属硫化物的形态也表现出不同。这种结构的复合材料具有高离子及电子电导率，且具有优秀的结构稳定性，有利于提高材料的倍率性能及循环寿命。将该金属硫化物/碳复合材料作为钠离子电池负极材料，并组装成电池进行测试，该复合材料展现了极出众的大电流快速充放电性能，以及超长的循环寿命，并且兼具高充放电容量，是理想的具有应用前景的钠离子电池负极材料。
1148
0
本发明涉及一种用于碳纤维泡沫夹芯复合材料梁快速对接的拼装机构，包括至少两个碳纤维泡沫夹芯复合材料梁、用于将每个碳纤维泡沫夹芯复合材料梁压紧的压紧机构和定位螺栓，所述碳纤维泡沫夹芯复合材料梁内部设置支撑结构件，支撑结构件的轴心处开设第一通孔，压紧机构从第一通孔内穿过且与支撑结构件之间公差配合，压紧机构的两侧设置用于对碳纤维泡沫夹芯复合材料梁进行限位的定位凸台，定位螺栓从至少两个压紧机构的轴心处穿过且与压紧机构之间螺纹配合。本装置只需要预埋简单的支撑结构件即可，成型工艺简单，制造容易实现；压紧机构定位凸台的高度可以通过调整垫片实现随意调节，解决了复合材料梁一旦成型不易改动的技术难题。
本发明提出了一种高强高韧长效抗菌的聚乳酸共混复合材料及制备方法与应用，所述复合材料至少包括以下组分：10‑90份聚乳酸；10‑90份可生物降解聚酯或弹性体；1‑10份功能性增容剂；0.5‑2份扩链剂；1‑30份填料；以及0.1‑2份抗氧剂；其中，所述功能性增容剂由甲基丙烯酸缩水甘油酯、聚己二酸‑对苯二甲酸丁二醇酯和有机抗菌剂熔融接枝得到。本发明提出的功能性增容剂，改善了聚乳酸共混复合材料组分间相容性，提高了共混复合材料的力学性能，并实现与提高了材料的长效抗菌性能。此制备方法得到的聚乳酸共混复合材料具有高强度、高韧性、长效抗菌性与完全可生物降解性，满足食品包装及一次性医用包装等领域要求材料同时具有高力学性能、长效抗菌性能和降解性能的需要。
955
0
本发明属于天然高分子复合材料技术领域，公开了一种壳聚糖-聚乳酸多孔复合材料及其制备方法。该复合材料包括以下组分和质量分数：醋酸水溶液，质量百分比为40～80％，其中醋酸水溶液浓度为2～5％；壳聚糖，质量百分比为5～15％；聚乳酸，质量百分比为10～50％。本发明的制备方法包括以下步骤：将5～15％的壳聚糖加入到40～80％的醋酸水溶液中，其中醋酸水溶液浓度为2～5％；边加入边进行搅拌使其中和均匀，制成半透明的壳聚糖凝胶团状物；把制好的壳聚糖凝胶团状物和10～50％的聚乳酸一起，加入密炼机中混炼5～20分钟后出料，立即放入预热的模具中趁热压制成型，所得样品置于真空干燥箱中于室温下干燥24h形成多孔复合材料。本发明的多孔复合材料孔径均一、可控。
1139
0
本发明公开了一种超细晶Sc2O3掺杂W基复合材料及其制备方法，其中超细晶Sc2O3掺杂W基复合材料是由W和稀土氧化物Sc2O3组成，复合材料中Sc2O3的体积百分比为0.5?2％，余量为W。本发明首先采用机械合金化球磨细化WO3/Sc2O3前驱体粉末，还原后得到W/Sc2O3复合粉体，利用放电等离子烧结试样组织细小的优势，得到晶粒细小的W/Sc2O3复合材料。本发明所制备的W/Sc2O3复合材料烧结样相对密度达96.0％以上，显微硬度达683.2Hv，W晶粒最小尺寸由原先的20μm降至9μm。
1145
0
本发明提供了一种锂碳复合材料，包括：交替叠加的锂层和碳层，所述锂碳复合材料的底层和表层均为碳层。本发明还提供了一种锂碳复合材料的制备方法，包括：将锂片和碳材料通过施压的方式复合在一起，得到锂碳复合材料。本发明还提供了一种电极片和锂金属电池。本发明提供的锂碳复合材料作为电极片进而制备得到锂金属电池，这种锂金属电池具有良好的循环稳定性。而且，本发明提供的锂碳复合材料的制备工艺简单，适合大规模工业化生产。
813
0
本发明提供了一种PLA-PBC复合材料及其制备方法，其中前者按重量份计包括如下组分：PLA70份-90份；PBC10份-30份；纳米二氧化钛0.3份-0.9份；抗氧剂0.1份-0.5份。本发明提供的PLA-PBC复合材料中的纳米二氧化钛有利于起到异相成核的作用以提高PLA及PBC的结晶速度和结晶度，从而得到兼具PLA和PBC优点的PLA-PBC复合材料。
675
0
本发明属于材料技术领域，涉及一种连续玻纤增强热塑性聚氨酯复合材料及其制备方法。该复合材料由包含以下重量分数的组分制成：玻纤布50~70%，热塑性聚氨酯30~50%。发明中制备的玻纤布增强热塑性聚氨酯复合材料具有较高的强度和模量，而且聚氨酯是公认的耐磨材料，本复合材料主要应用于高档手机、笔记本电脑等电子产品的外壳。另外，本发明中该复合材料的制备方法与现有技术相比，制成的预浸料具有树脂分布均匀、厚度偏差小、挥发份含量低等特点，操作起来比较简单，而且可以使热塑性聚氨酯均匀分布到纤维增强层，提高了所得层压复合材料的性能。
897
0
本发明涉及一种尼龙复合材料，具体讲，涉及一种高韧性导电尼龙复合材料，以及该复合材料的制备方法。所述的复合材料原料的组成为：聚合物基体50～80wt%，炭黑10～20wt%，马来酸酐接枝的聚烯烃弹性体10～30wt%，占原料总重量0.5～1.5wt%的液体石蜡。本发明制备得到的材料的导电性能比炭黑/聚合物两相复合材料的导电性能好、制备得到的材料的冲击强度相对纯基体和炭黑/聚合物两相复合材料大幅提高；本发明采用一步法制备工艺，易于实现工业化生产，并适于大规模的推广应用；本发明使用基础原料，原料价格低，显著降低了成本，具有很强的价格优势。
622
0
本发明提供了一种金属间化合物复合材料，包括硫掺杂的介孔碳和负载于所述硫掺杂的介孔碳表面的金属间化合物；所述金属间化合物为以Pt、Rh或Ir为基形成的金属间化合物。本申请还提供了金属间化合物复合材料的制备方法。本申请还提供了金属间化合物复合材料在加氢催化中的应用。本申请通过调控金属盐前驱体的种类和温度，合成了金属间化合物复合材料，该复合材料中的金属间化合物的尺寸＜5nm，尺寸小，具有高利用率；且该方法具有普适性，操作简单，成本低廉，且易于工业化生产。
777
0
本发明涉及一种耐低温循环的复合材料及其制备方法。该复合材料以环氧树脂为基体，以碳纤维布为增强纤维；通过向环氧树脂基体中均匀分散聚乙烯亚胺‑埃洛石纳米材料，制得聚乙烯亚胺‑埃洛石改性环氧树脂基碳纤维复合材料，以改善环氧树脂和碳纤维之间的界面结合，提高环氧树脂基碳纤维复合材料的耐低温循环性能。本发明以聚乙烯亚胺‑埃洛石纳米材料为添加剂，埃洛石与聚乙烯亚胺可以实现更好的协同作用，在基体与基体、基体与纤维增强体之间起到更好的传递应力作用，增强碳纤维和树脂之间的界面结合，使得环氧树脂基纤维复合材料力学性能、耐低温循环性能提高。
978
0
本发明公开了一种玻璃纤维复合材料及其制备方法和应用。该玻璃纤维复合材料由包括如下原料的组分制备得到：高聚物和玻璃纤维，其中，玻璃纤维占所述玻璃纤维复合材料的10wt％～70wt％；所述玻璃纤维的异形比为3～6，介电损耗tanδ为0.0001～0.01。本发明所提供的玻璃纤维复合材料，具有更好的微观形态，高聚物会较少的发生团簇现象。且所形成的玻璃纤维复合材料整体厚度均匀性好，翘曲情况很少。并且同时兼顾玻璃纤维复合材料的信号透过率和散热的性能，并且还具有良好的机械性能，减小加工的难度。
658
0
本发明公开了一种吸波粒子及其复合材料的制备方法和应用，制备方法的具体步骤为：以生物质碳源、铁盐、碱源为原料水热制备四氧化三铁/碳(Fe3O4/C)吸波纳米粒子。将树脂、固化剂、吸波纳米粒子均匀混合，然后与连续碳纤维结合得到预浸料，最后经过热压制得碳纤维复合材料。本发明以生物质为碳源，采用低温水热的方法，实现碳与磁性Fe3O4在纳米尺度上复合，获得的Fe3O4/C具有优良的吸波性能；将获得的Fe3O4/C添加到环氧树脂基碳纤维复合材料中，提升碳纤维复合材料的介电常数和磁导率常数，提高复合材料的电磁屏蔽效能。制备方法简单易行、成本低，获得的碳纤维复合材料在电磁防护领域极具工业化应用前景。
本发明公开了一种抗高温氧化W‑Si‑Al‑Ti‑Zr‑Y多元轻质复合材料及其制备方法，其中抗高温氧化W‑Si‑Al‑Ti‑Zr‑Y多元轻质复合材料的原料为WSi2、Al、Y、Ti、Zr以及W，其中各组分按质量百分比构成为：WSi240‑60％，Al 15‑8％，Ti 4‑6％，Zr 2‑5％，Y 1‑3％，余量为W。本发明选择钝化元素Si、Al和活化元素Y、Ti、Zr协同掺杂W基合金，经过烧结制备的W‑Si‑Al‑Ti‑Zr‑Y多元轻质复合材料的抗高温氧化性能得到显著提高。
817
0
本发明公开了一种辐射屏蔽与抗爆一体化轻型复合材料，由高强防爆抗弹面板(材料采用钛合金)、高强防弹侵彻陶瓷层(材料采用高硬碳化硼陶瓷材料)、缓冲吸能复合层(由第一超高分子量聚乙烯纤维(UHMWPE)层、闭孔泡沫缓冲层、第二超高分子量聚乙烯纤维(UHMWPE)层组成)和高强防爆抗弹背板(材料采用钛合金)层叠复合而成。复合材料通过轻量化、抗冲击、屏蔽一体化材料设计，并通过对材料的吸能结构设计，使复合材料同时具备质轻、抗爆防弹与辐射屏蔽的特点，同时在不增加重量的基础上，通过调节所选材料10B丰度，适配多种屏蔽应用需求。
1060
0
本发明涉及一种复合材料弹簧扭力梁车桥悬架总成，包括耦合扭力梁、减振器、衬套、复合材料弹簧总成、弹性垫块、连杆安装板、连杆总成及弹簧固定支架总成；耦合扭力梁的前端两侧各安装有一个衬套，后端两侧各安装有一个减振器；复合材料弹簧总成的两端分别通过弹性垫块、连杆安装板及连杆总成与耦合扭力梁的两侧连接；弹簧固定支架总成设置于复合材料弹簧总成上。本技术方案通过采用横置式复合材料弹簧总成结构，大幅提高了车辆转向的稳定性，而且横置复合材料弹簧和弹性垫串联，提高了悬架的柔性，减少连接摩擦噪声，提高舒适性，且结构简化重量减轻。
1250
0
本发明提供一种导热、抗冲的聚丙烯/聚酯复合材料及其制备方法，聚丙烯/聚酯复合材料是由100份聚丙烯、50~100份聚酯、6~24份导热填料、10~30份增韧剂与0.1~0.5份加工助剂制备而成。本发明通过新型的导热填料碳化硼与金属粉复配使用，以及增韧剂氢化苯乙烯-丁二烯-苯乙烯嵌段共聚物接枝马来酸酐和乙烯-丙烯酸甲酯-甲基丙烯酸缩水甘油酯进行复配使用，使复合材料具有高导热、高抗冲的特点，可广泛应用于电子、电气、汽车、家电等领域。
790
0

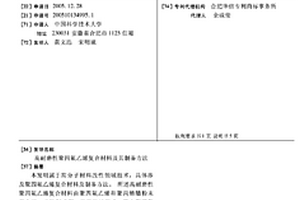

本发明属于高分子材料改性领域技术,具体涉及聚四氟乙烯复合材料及制备方法。所述高耐磨性聚四氟乙烯复合材料由聚四氟乙烯和聚丙烯腈粉末混合后,经压制成型、高温烧结形成,其中聚四氟乙烯粉末的粒度为30ΜM-200ΜM,含量为50%-70%;聚丙烯腈粉末的粒度为30ΜM-100ΜM,含量为30%-50%。其组分中可选择添加金属及金属氧化物、非金属氧化物、碳化物和其他纤维类填充物等,以增强其相应的性能。本复合材料相比未使用聚丙烯腈改性的,其耐磨性大幅提高,有的提高了超过100倍,还提高了耐热性和高温力学性能,适合加工耐磨、摩擦系数小、耐高温、耐化学药品的密封圈、轴承衬套、阀门、管道、泵等。本制备方法直接采用机械混合,工艺简单,生产成本低。
814
0

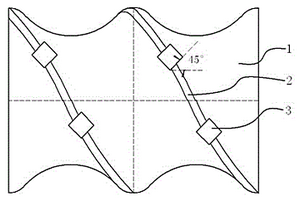

本发明公开了一种低挥发低气味复合材料的加工工艺，包括步骤：（1）按比例称取塑料聚合物以及必要的助剂于高混机中混合；（2）将混合好的混合物加入啮合同向双螺杆挤出机中，经熔融、真空排气、挤出、冷却、切粒制得塑料复合材料；所述啮合同向双螺杆挤出机的螺杆上设至少两个开槽螺纹元件与真空排气室相连，开槽螺纹元件的开槽角度与螺杆芯轴平面成30-60，优选45°角，开槽的深度和宽度不低于螺纹元件直径的十分之一。本发明通过挤出螺杆组合使用了开槽螺纹元件，增加了复合材料与真空排气室的接触面积了有利于有机物的挥发排放且有利于树脂的混合，本发明工艺简单、生产成本低，可实现大批量生产。
1015
0

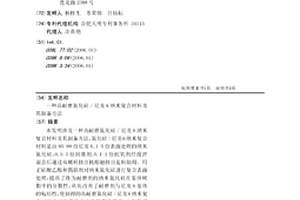

本发明涉及一种高耐磨氮化硅/尼龙6纳米复合材料及其制备方法，氮化硅/尼龙6纳米复合材料是由95-99份尼龙6、1-5份表面处理的纳米氮化硅、0.5-3份润滑剂、0.1-1份抗氧剂经搅拌混合后通过双螺杆挤出机熔融挤出造粒制得。用正硅酸乙酯和偶联剂对纳米氮化硅进行复合表面处理，提高了作为耐磨剂的纳米氮化硅在基体树脂中的分散性，从而改善了耐磨剂与尼龙6基体的粘结性，使制得的高耐磨氮化硅/尼龙6纳米复合材料在耐磨性能方面有显著的提高，并保持了优异的力学性能。
962
0
本发明公开了一种具有优异热稳定性的钨‑氧化钇复合材料的加工方法，是采用湿法化学法制得W‑Y2O3复合粉体，并压制烧结获得W‑Y2O3复合坯料，再经轧制获得W‑Y2O3复合材料；其中，轧制分两步进行，并在两步轧制之间进行再结晶退火。本发明通过在多次轧制之间加了一道再结晶退火工艺，大大减少了钨‑氧化钇复合材料内部存在的储存能，从而显著提高了W‑Y2O3复合材料的热稳定性。
692
0

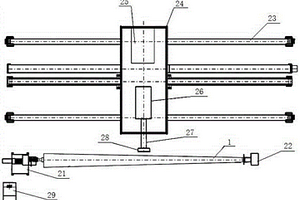

本发明公开了一种新型复合材料锥形电杆的加工方法和加工系统，首先是将电杆模芯及必备的工装部件架设于四轴缠绕系统中，在电杆模芯的表面缠绕带有一定比例和配方的内层胶和外层胶的玻璃纤维，缠绕完成后连同电杆模芯一起移入电热固化炉内进行固化定型，定型后将固化后的复合材料锥形电杆产品连同电杆模芯一起移入切割脱模机内，将复合材料电杆从电杆模芯上切割去头并脱离下来即可。本发明制作加工的复合材料锥形电杆具有低碳环保，质量轻（易运输、易安装），高强度，寿命长，耐候性、耐腐蚀性、绝缘性能好，抵御自然灾害能力强等优点；在输配电线路、通讯线路、通讯塔等工程中可以很好地取代传统的钢筋混凝土杆电杆和钢管塔。
935
0
本发明公开了一种高致密度Cu/CuCr梯度复合材料的制备方法，其是采用放电等离子烧结技术对Cu粉和CuCr混合粉末进行固结成形，通过设计梯度温度场，施加轴向压力的同时以50～200℃/min加热至700～900℃后保温5～10min，即可获得直径10～50mm、长径比0.1～1.0、致密度大于99.0％、低含气量、高导电导热、组织细小的Cu/CuCr梯度复合材料。本发明可根据Cu/CuCr梯度复合材料的尺寸和配比需求，选择不同的烧结条件，工艺简单、能耗低，所得Cu/CuCr梯度复合材料经少量加工即可作为真空开关触头材料且性能优异。
本发明公开了一种两步法构建的双重导热网络聚氨酯导热复合材料及其制备方法，是以热塑性聚氨酯材料作为复合材料的基体，基于原位发泡聚合工艺以导热填料A在多孔聚合物骨架内构筑导热网络1，导热填料B吸附在聚合物的三维多孔骨架上形成导热网络2。本方法利用两步制备工艺调控两种不同的导热填料在聚合物基体中成功构建均匀有序的双重导热路径，比传统的将两种填料直接简单混合填充制备导热复合材料相比能更精细地调控导热填料的均匀分布，构筑高效导热通路，显著提高聚合物材料的导热性能。本发明提供的具有三维双导热网络的聚合物复合材料的制备方法工艺简单，容易实现规模化生产，具有重要的工业化潜力。
848
0
本发明公开了一种低光泽聚丙烯复合材料，由以下组分按重量份制备而成：聚丙烯64.1‑82.8份，矿物填料10‑20份，增韧剂5‑10份，熔喷级聚丙烯2‑5份，抗氧剂0.1‑0.6份，分散剂0.1‑0.3份。本发明还公开了上述低光泽聚丙烯复合材料的制备方法。本发明通过使用熔喷级聚丙烯加入复合材料中，利用其极高的流动性和透明性的特点，有效降低改性聚丙烯复合材料的光泽度；此外，熔喷级聚丙烯分子量分布较宽，本身也具有低光泽的性能。本发明制备的低光泽聚丙烯制备过程简单，对机械性能影响较小，可显著降低制品表面光泽度，具有深远的汽车内饰应用价值。
879
0
本发明公开一种高表面张力、低密度聚丙烯复合材料及其制备方法，其由以下组分按重量份制备而成：聚丙烯、增韧剂、晶须、极性添加剂、抗氧剂、其他助剂经混合、挤出造粒制成。本发明制备的复合材料用极性添加剂来改性聚丙烯复合材料的表面张力，增强了油漆的附着力，提高了聚丙烯的涂覆性；另外，用本发明复合材料制成的制件，在进行涂装工艺中可以实现免火焰、电晕放电或气体等离子等表面处理，可以直接进行涂覆喷漆，是一种环保且高效的方法，同时可以降低涂装工艺的成本。
850
0
本发明公开了一种聚乙烯木塑微发泡复合材料，由97~98wt%聚乙烯木塑复合材料和余量的化学发泡剂制备而成；其中所述的聚乙烯木塑复合材料由聚乙烯、相容剂、改性植物纤维、交联剂、抗氧剂、润滑剂和其他助剂制备而成。对植物纤维表面进行疏水修饰，有效减少对水分子的吸收，降低材料的吸水率；通过交联剂过氧化二异丙苯是PE产生交联，链段之间形成网状结构，获得交联程度高，黏度较大的熔体，从而对气核进行包覆，有效束缚气泡的生长，获得致密均匀的聚乙烯木塑微发泡复合材料。
本发明公开一种可激光焊接的黑色玻纤增强PBT复合材料及其制备方法，复合材料由以下组分组成：PBT树脂、对苯二甲酸与乙二醇酯共聚物及类似物、聚碳酸酯、改性玻璃纤维、增韧剂、相容剂、润滑剂、抗氧剂、酯交换抑制剂和黑色粉。本发明使用的原料来源广泛，添加量少，制备方法简单，可操作性强，易于工业化生产，产品性价比高；黑色高激光透射率复合材料，机械性能优异，满足汽车及电子电器等领域的材料要求；可激光焊接玻纤增强PBT复合材料，完美地克服了“黑对黑”塑料激光焊接的掣肘，拓宽了激光焊接工艺的应用范围。
927
0
本发明公开了一种高硅Sip/Al合金复合材料的制备方法，对Si粉体进行淘洗，去除其中细小的Si颗粒，将经淘洗平均粒径为10‑50um的Si粉体与平均粒径为5‑20um的Al合金粉体配料，双轴滚筒混料，在钢模中400‑600MPa单向压制，高纯N2气氛660‑720℃常压烧结制备的30wt％Sip/Al合金复合材料的致密度为98.2％，抗弯强度为244.6MPa，热导率为139.1W/(m·K)，25℃‑100℃的平均热膨胀系数为15.1×10‑6/K；50wt％Sip/Al合金复合材料致密度可达97％，抗弯强度达到214MPa，热导率达到130W/(m·K)，25℃‑100℃的平均热膨胀系数低至10.1×10‑6/K。该高硅Sip/Al合金复合材料的综合性能优良，可用作高性能电子封装材料。
中冶有色为您提供最新的安徽合肥有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月27日 ~ 29日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
