全部
▼
热搜：
本发明实施例涉及一种高克容量的锂离子电池硅碳负极材料及制备方法和锂电池，将沥青和四氢呋喃按照1:6～1:2的质量比在容器中进行搅拌混合形成沥青混合液；按照纳米硅：沥青混合液等于7：20～9：20的质量比称取所需质量的纳米硅，并将纳米硅和沥青混合液加入球磨罐；向球磨罐中加入纳米硅的质量的1％～10％的聚乙烯吡咯烷酮PVP，并混合球磨6～8小时，得到第一混合物；将混合物置于烘箱中干燥10～12小时，得到第二混合物；将第二混合物进行破碎过筛；将过筛后的物质置于箱式炭化炉中，通入氮气，流速为40～80L/h；在通入氮气2.5～5小时后开始升温，升温3～6小时后温度达到900～1000℃，保温4～6小时，使沥青裂解，自然冷却后得到锂离子电池硅碳负极材料。
964
0
本发明涉及一种新型可充锂离子电池，其包括正极极片、负极极片、隔膜和电解液；其中，所述正极极片和负极极片都包含LiFePO4或LiFe1-xMxPO4、导电碳材料和粘合剂，其中，M为选自Ni、Co、Mn、Cr、V、Zr、Ti、Nb、Cu、Mg和Zn中的一种或多种, 且0.8≥X≥0，其中，LiFePO4或LiFe1-xMxPO4、导电碳材料和粘合剂的质量比为98-70％ : 0.5-20％ : 1-10％。在电池装配之前，可以对负极极片进行锂的预掺杂，也可以不进锂的预掺杂。该电池经过测试，具有大于130mAh?g-1的可逆容量(以正极为准)，主要放电平台在3.2-1.8V之间，平均放电电压2.5V。该电池容量适中，安全性高，循环性能好，可以广泛替代目前市场上用的2.5V电池如一次MnO2/Li电池。

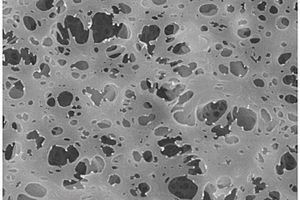

本发明提供了一种利用紫外辐射接枝改性锂电池隔膜的制备方法，包括以下步骤：a将极性活性官能团单体、光引发剂、抗氧剂和阻聚剂溶解到丙酮溶液，形成混合溶液；b称取超高分子量聚乙烯粉料，倒入高速混合机中，将混合溶液喷洒到超高分子量聚乙烯粉料上，待丙酮挥发完全，投入双螺杆挤出机，充分混合分散，经铸片形成片膜；c将片膜经过MD纵向拉伸、TD横向拉伸、萃取得到隔膜，经紫外辐照光引发反应，再经收卷得到锂电池隔膜。采用紫外光接枝法在聚乙烯隔膜上接枝极性活性官能团，提高了隔膜的极性，达到改善隔膜润湿性的目的。紫外光接枝聚合反应可以严格控制反应在基材的表面进行，不会损坏基材的本体性能，降低了成本，具有很大的发展潜力。
762
0

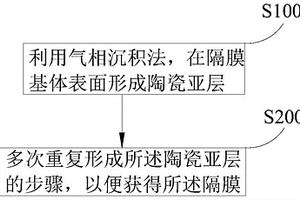

本发明公开了用于锂离子电池的隔膜及制备方法以及锂离子电池。该方法包括利用气相沉积法，在隔膜基体表面形成陶瓷亚层；多次重复形成所述陶瓷亚层的步骤，以便获得所述隔膜。该方法可以精准控制陶瓷层厚度，可以实现纳米级厚度的陶瓷层的制备，同时形成的陶瓷层可以渗透到隔膜基体的多孔膜的内部，提高了基膜耐热性。
894
0

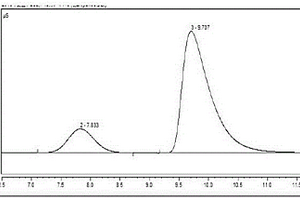

本发明公开了一种锂电池电解液中TMSP的测定方法，包括以下步骤：一、配制再生液，再生液为硫酸溶液；二、配制淋洗液，淋洗液为Na2CO3和NaHCO3的乙腈水溶液；三、配制标准溶液，标准溶液为TMSP的水溶液，标准溶液中TMSP的浓度为50 ppm～75 ppm （含两端端值）；四、取样品溶液，用蒸馏水对其进行稀释得到待测样品溶液，样品溶液从取样到完成稀释的时间小于等于20min；待测样品溶液中的TMSP的理论浓度与标准溶液中TMSP的浓度相同；五、采用阴离子色谱仪，分别对标准溶液和待测样品溶液进行阴离子色谱分析；六、计算样品溶液中TMSP的含量。本发明的优点在于：可行、有效、方便、快捷、准确性好。
847
0
本发明涉及一种锂电池电解液用高电压添加剂、电解液和锂电池。所述所述高电压添加剂为2,5‑二磺酰腈基噻吩类化合物或者为2,5‑二磺酰氰酸酯基噻吩类化合物，结构式为：其中,R为碳原子数为1‑6的烷基和/或卤代烷基，M为腈基或氰酸酯中的一种。
本发明公开了一种含六氟磷酸锂的锂离子电池电解液中TSED‑2的测定方法，包括：配制再生液、配制淋洗液、标准溶液、待测样品溶液，淋洗液为碳酸钠和碳酸氢钠的乙腈水溶液，其中乙腈的体积百分含量为23.1%，碳酸钠和碳酸氢钠的摩尔浓度分别为3.69mmol/L和1.23mmol/L；采用阴离子色谱仪，分别对标准溶液和待测样品溶液进行色谱分析并记录峰面积；采用外标法计算待测电解液样品中TSED‑2的质量百分含量。本发明的优点在于：测定出的数据可靠，稳定性高，分析方便快捷，准确度高，回收率好。

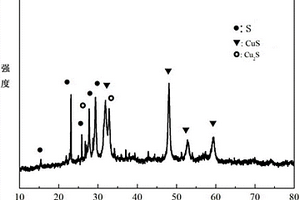

本发明属于电池电极材料技术领域，特别涉及一种用于锂硫电池的CuS/Cu2S/S三元复合材料的制备方法。将无水氯化铜或含结晶水的氯化铜和无水硫代硫酸钠或含结晶水的硫代硫酸钠混合，并在球磨罐中充分球磨；再将得到的混合物充分洗涤后，烘干即得CuS/Cu2S/S三元复合材料。
655
0

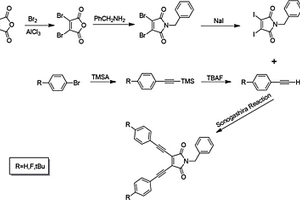

本发明涉及一种锂离子电池安全添加剂，包括烯二炔类化合物和马来酰亚胺类单体，该马来酰亚胺类单体包括马来酰亚胺单体、双马来酰亚胺单体、多马来酰亚胺单体及马来酰亚胺类衍生物单体中的至少一种。本发明还涉及一种含有该添加剂的电解液以及锂离子电池。

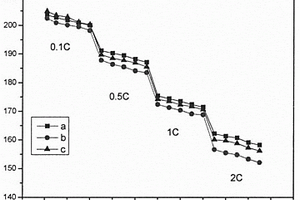

本发明涉及一种阴离子掺杂改性的过锂(5∶3∶2)型三元锂离子电池正极材料及其制备方法。该正极材料的化学式为：Li1+x(Ni0.5Mn0.3Co0.2)O2-yMy，其中，M为F、Cl或S，0.02≤x≤0.15，0.02≤y≤0.1。该正极材料的制备方法的特征在于采用草酸盐共沉淀法，使三种元素达到原子水平上的均匀混合，克服了氢氧化物共沉淀法过程中需用惰性气体保护的不足。同时对LiNi0.5Mn0.3Co0.2O2材料进行阴离子掺杂改性，进一步提升了材料的循环性能和倍率性能。本发明所制备正极材料颗粒均匀，表面光滑，振实密度和体积能量密度高，具有较高的比容量和较好的循环性能。
811
0
本发明公开了一种锂离子电池磷酸铁锂正极材料的回收设备，包括剪片机、溶解罐、干燥箱、过滤装置、抽滤装置、烘干机、球磨机、筛选装置和热处理装置，所述剪片机依次与溶解罐和过滤装置相连，所述过滤装置分别与干燥箱和抽滤装置相连，所述抽滤装置依次与烘干机、球磨机、筛选装置和热处理装置相连，本回收设备过程简单高效，不会产生二次污染；在回收正极粉料的同时，还可得到洁净度较好，具有一定经济价值的铝箔副产物；回收的正极粉料具有很好的加工性能，且经一定条件下的热处理修复，可保持较高的放电比容量及良好的循环稳定性。对回收的正极粉料进行电化学性能测试，结果表明其放电容量可达160mAh/g，经300次循环后容量保持率大于95%。
本发明公开了一种锂电池隔膜用大孔径氧化铝陶瓷浆料制备方法，包括以下步骤：扩孔：将氧化铝粉末置入强酸溶液对进行扩孔处理，氧化铝粉末为纯度99％以上的高纯α纳米氧化铝，其粒径范围D50＝0.1‑15μm之间；制备浆料：按照分散剂、扩孔后的氧化铝粉末、增稠剂、粘结剂、润湿剂的加入顺序依次加入纯水中，分散剂、扩孔后的氧化铝粉末、增稠剂、粘结剂、润湿剂、纯水的配比为0.0044‑0.0165：1：0.0031‑0.038：0.023‑0.098：0.0032‑0.0097：1.3‑5.9。本发明通过强酸溶液的腐蚀作用将氧化铝表面的孔扩大，经过扩孔处理的氧化铝粉末具有较大的孔径，将具有较大孔径的氧化铝陶瓷浆料涂覆到隔膜上，做进锂电池内部后，由于氧化铝表面的孔变大了，所以电解液进入孔中就更加容易，从而缩短隔膜润湿的时间。
1046
0
本发明实施例涉及一种降低锂电池热失控风险的复合隔膜、制备方法和锂电池。复合隔膜包括：1um‑50um的基膜和在基膜单侧或双侧涂覆的0.5um‑10um的一层或多层涂覆材料；涂覆材料涂布于所述基膜的表面或者涂布于基膜表面及渗透至基膜中；每层涂覆材料按照质量分数包括：[1wt％‑99.98wt％]的聚合物热敏感材料，[0％‑80wt％]的无机填充材料，(0wt％‑98.98wt％]的涂层材料，[0.01wt％‑10wt％]的粘结剂、(0wt％‑2wt％]的分散剂和[0wt％‑2wt％]的助剂；其中，热敏感聚合物材料为在特定温度及以上软化，并使涂覆材料随之软化的聚合物材料；热敏感聚合物材料软化产生≥5％的体积膨胀；特定温度为80℃；涂覆材料中的各组分分别呈均匀分布、分层分布、梯度分布或不均匀分布。
1060
0
本发明公开了一种锂电池用铝塑复合膜及制备方法。其中，锂电池用铝塑复合膜包括依次设置的隔离层、铝箔层以及封胶层，铝箔层与封胶层之间设置有保护层，其中，保护层为金属铬层。通过上述方式，本发明能够避免电池的腐蚀性液体通过封胶层渗入而腐蚀铝箔层表面，确保电池的使用性能和安全性能，提高铝塑复合膜的阻隔性。
625
0
本发明涉及一种锂离子电池电解液，添加剂A的结构通式为
787
0
本发明公开了一种用于锂离子电池的外壳组件以及锂离子电池。该电池包括：外壳本体，所述外壳本体围合形成腔体；环形部，所述环形部具有内环和外环，所述环形部被设置在所述外壳本体的沿轴向的一端，所述外环与所述外壳本体密封连接；以及芯柱，所述芯柱位于所述腔体内，所述芯柱的一端被设置在所述内环内，并与所述内环形成密封连接，所述环形部被配置为响应于所述外壳本体的变形而产生缝隙或者从所述外壳本体上脱落，和/或响应于所述芯柱的移动而产生缝隙。
845
0

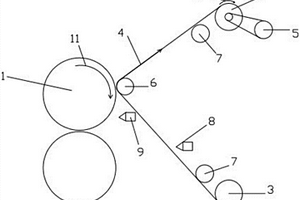

本实用新型涉及一种锂离子电池补锂压延温控机构，其特征是：包括温控压辊，温控压辊包括辊体和位于辊体两端的安装轴；在所述温控压辊的辊体上靠近辊面处加工多个油孔，在温控压辊两端的安装轴中分别加工输入油孔和输出油孔，输入油孔和输出油孔分别与温控压辊辊体上的油孔两端连通。所述输入油孔的输入端通过输入旋转接头、连接预热油的输入油管，输出油孔的输出端通过输出旋转接头、连接输出油管。本实用新型能够确保压延辊在压管过程中温度恒定可控，控温精度高。
722
0

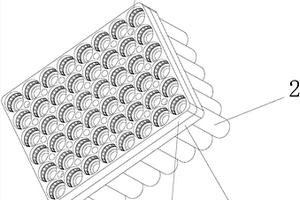

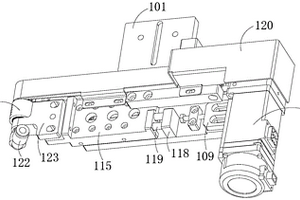

一种锂电池管理容器自动检测设备，包括检测机械手模块，检测控制系统；检测机械手模块，包括机架、阵列机械手、限位装置；机架由底板、连接杆的两端分别固定连接一个立板，两个连接杆之间固定连接有N个夹具固定板；阵列机械手为两个立板之间固定连接有两个直线导轨，夹具固定板上连接有M个夹具，N个夹具固定板上的M个夹具成阵列，夹具上有触片；限位装置为两个限位块固定在底板上。
763
0

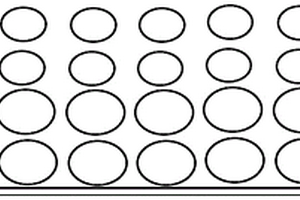

本发明公开了一种锂离子电池石墨-硅碳复合负极，其特征在于：包括导电基体和涂覆在导电基体表面的材料层，所述材料层包括一个石墨材料层和一个硅基材料层。本发明的优点在于：本发明的这种叠层负极的各层内力学性质和充放电过程中的膨胀性质一致，有利于保持电极的稳定性；本发明各材料层的厚度在涂覆过程中十分容易控制，便于调控电极的比容量和首次库伦效率；本发明工艺简单、操作简单，不需要对现有设备进行改造，适合工业化生产。
本发明提供一种电池正极材料LiFe1-x(II)MxSO4F,其中0≤X≤1,M为氧化态为II的过渡金属Ni、Co的离子。本发明还提供上述锂离子电池正极材料的制备方法,其中包括Fe、Co、Ni的一水硫酸盐与LiF、NaNO3-NH4F·HF充分混合,在220℃～250℃下密闭熔融4～8h,熔体用乙醇水溶液洗涤,制备成一种电池正极材料LiFe1-x(II)MxSO4F。该材料属三斜晶系,P-1空间群。按LiCoO2材料一样做成试验电池,测试其电化学性质,其平台电压为3.6V,0.1C充放电20次循环,平均容量为140～145mAh/g。
777
0

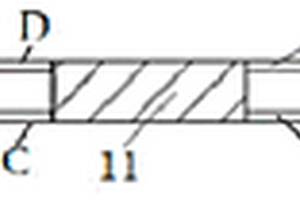

本实用新型涉及锂电池正、负极耳，包括正极耳、负极耳，其特征在于：所述正极耳采用铜带基材，一端的全部表面覆合有铝层，另一端的正、反两侧表面覆合有铝层，所述负极耳采用铜带基材，一端的表面上覆合有铝层。一种锂电池，采用上述锂电池正、负极耳作为锂电池的正、负极耳，成本低，电阻小。
719
0
本发明公开了锂离子电池的装配方法、锂离子电池。该装配方法包括：提供第一极组和第二极组，所述第一极组具有第一正极耳和第一负极耳，所述第二极组具有第二正极耳和第二负极耳；将所述第一正极耳和所述第二正极耳焊接在第一连接片上；将所述第一负极耳和所述第二负极耳焊接在第二连接片上；在所述第一连接片和所述第二连接片上涂覆第一胶液，形成第一胶层，且所述第一胶层覆盖所述第一正极耳和所述第二正极耳，所述胶层覆盖所述第一负极耳和所述第二负极耳。由此，采用涂胶的方式在焊接位置和裸露的极耳处形成胶层，涂覆精准，可以提高产品的良率，并且，该胶层可以对焊接位置和极耳进行有效的绝缘保护。
1069
0
本发明提供了一种锂离子电池正极以及制备锂离子电池正极的方法，所述正极材料包括第一正极材料，第二正极材料和第三正极材料，其中所述第一正极材料的浓度从集流体到正极活性物质层的表面逐渐降低，第二正极材料的浓度则先逐渐升高再降低，第三正极活性材料的浓度则逐渐升高；所述活性物质层还包括导电剂，所述导电剂由无机导电剂和导电聚合物组成。所述制备方法包括，将第一正极材料，第二正极材料，第三正极材料分别制浆，得到第一浆料，第二浆料和第三浆料，然后再将三种浆料按照比例混合，得到底层浆料，中层浆料和顶层浆料，然后在集流体上依次涂布并干燥底层浆料，中层浆料和顶层浆料得到所述正极。本发明的正极，倍率性能好，循环寿命高。
812
0
本发明公开了一种锂离子电池软包装用铝塑复合膜及锂离子电池。其中，铝塑复合膜包括依次设置的隔离层、铝箔层以及封胶层，铝箔层与封胶层之间设置有保护层，其中，保护层为金属铬层、热固型塑胶层以及聚偏二氯乙烯层中的至少两种的组合层。通过上述方式，本发明能够避免电池的腐蚀性液体通过封胶层渗入而腐蚀铝箔层表面，确保铝箔层表面的封胶层不脱落，电池不漏液，提高包装膜的使用寿命；热封层到铝箔层各层间均不用粘合剂，阻止因电解液渗透过热封层面与粘接剂接触而污染电解液、保证电池的性能。
627
0

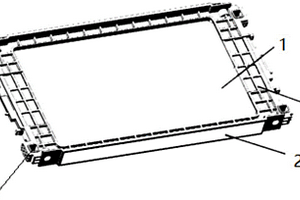

本实用新型提供一种锂电池串并联结构连接板及锂电池，包括：绝缘连接板、上固定板和下固定板；所述绝缘连接板上安装有1号凸起、2号凸起和3号凸起，所述绝缘连接板的下表面与凹槽的对应处设置有凸块；所述凸块上对称开设有3号螺纹孔，所述3号螺纹孔之间对称开设有4号螺纹孔；所述上固定板上对称开设有1号螺纹孔，所述1号螺纹孔之间对称开设有2号螺纹孔；所述下固定板上对称开设有沉头螺纹孔；本实用新型绝缘连接板均为加工件，降低了研发和生产成本，特别是为小批量生产和各类新产品开发试验大大降低了风险和成本；同时各部件结构简单、可靠，便于安装、拆卸；简单的实现了电池包各部件的连接，固定及其所需要的其他功效。
875
0
本发明涉及一种电解液，包括锂盐、有机溶剂和添加剂，所述的添加剂包括磷酸酯衍生物，其结构式为：
686
0
本发明公开了一种CuO@SiOx复合锂电池负极材料及其制备方法，使用水热法制备粉末状CuO后，再通过添加硅源并球磨以在CuO表面复合SiOx，最后在高温炉中煅烧得到CuO@SiOx材料。其中CuO作为导电剂和框架，既起到支撑作用，减缓了硅氧化物的体积膨胀，同时提高了材料的电导率，增强了材料的电化学性能。以最佳条件制备出的材料在500 mA·g‑1的电流密度循环100圈后，容量仍能保持在900 mAh·g‑1。
本发明属于能源存储领域，涉及一种锂离子电池负极材料，Fe2SiS4及其复合材料Fe2SiS4/CPAN，所述锂离子电池负极材料是以Fe、Si和S单质为原料，添加或不添加PAN，混合均匀后压片，放入马弗炉中缓慢加热至800–1000℃并反应，获得纯相Fe2SiS4或Fe2SiS4/CPAN。本发明具有以下的合成方法简单易操作，能够实现大批量合成。固相合成方法有利于材料的产业化。本发明所使用的材料来源广、无毒、绿色环保，易于在工业上推广应用。
1112
0
本发明公开了一种六氟磷酸锂合成尾气处理方法及专用装置，尾气经增压风机增压后送至冷凝器，冷凝液回收至无水氟化氢接收罐，出冷凝器的混合气体沿物料搅拌导流方向依次经过密闭的第一级搅拌反应器、水平螺旋输送反应器、第二级搅拌反应器，混合气体中微量的HF与搅拌反应组合装置中预先加入的LiCl粉料进行反应，第二级搅拌反应器中的LiCl粉料通过物料平衡管再返回至第一级搅拌反应器中，使LiCl粉料在搅拌反应系统内部强制搅动循环；出第二级搅拌反应器的尾气经除尘器捕集气体带走少量粉料后进入水洗塔制得盐酸，出水洗塔的气体再经碱洗塔碱洗后排放。本发明使混合尾气中的HF得到有效移除，提高了副产盐酸的品质，拓宽了应用领域。
本发明提供了一种铌酸钛/碳纳米管复合材料的制备方法及以该材料为负极的锂离子电容器，该复合材料通过加入钛源、铌源和碳纳米管进行混合，进行溶剂热处理、干燥处理和两步烘焙处理后得到，生产工艺简单，容易扩大规模生产。得到的铌酸钛/碳纳米管复合材料增大了产物比表面积的同时又提高了材料整体的电导性。利用该复合材料为负极制成的电容器，工作电压高、循环寿命长，而比能量远高于一般的电化学电容器，可达50?Wh·Kg-1以上，具有很高的实用价值。
中冶有色为您提供最新的江苏有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年04月11日 ~ 13日
2025年04月27日 ~ 29日
