全部
▼
热搜：
739
0
一种多孔复合材料及碳材料的制备方法是将强碱弱酸盐与酚类物质和醛类物质反应，并和造孔剂协同组装，经老化得到高分子复合材料，碳化后得到多孔复合材料，除去弱酸强碱盐成分后，得到碳材料。本方法的材料组成可以调控，简便省时省力，优化了生产条件，提高了生产效率，且具有大的比表面积和孔容。
本发明公开了一种低温制备具有高可见光活性的氧化石墨烯/二氧化钛复合材料的工艺，其目的在于解决纳米二氧化钛光催化氧化技术工业化应用过程中可见光利用率低和易失活的问题。本发明利用氧化石墨烯含氧基团随氧化程度不同的化学掺杂差异性和氧化程度对氧化石墨烯禁带宽度的可调性，在低温制备氧化石墨烯/二氧化钛复合材料。本发明整个合成过程工艺简单，操作方便，成本低廉，对环境友好；制备的氧化石墨烯/二氧化钛复合材料具有高的可见光催化降解活性，降解有机污染物能力远高于目前市售的光催化剂。
724
0
本发明属于硅碳材料制备领域，具体涉及一种生物质基硅碳复合材料的制备方法及其应用。将碳前驱体和硅粉按比例混合，加入蒸馏水和氧化锆磨球，球磨至糊状后，将糊状物与球分离并干燥，得到硅/生物质复合物；然后将硅/生物质复合物、石墨和交联剂按比例混合，加入蒸馏水、乙醇和氧化锆磨球，球磨至糊状后，将糊状物与球分离并干燥，得到硅/生物质＠石墨复合物；最后在惰性气氛下，将干燥后的硅/生物质＠石墨进行煅烧，室温冷却，得到生物质基硅碳复合材料。本发明生物质硅碳复合材料具有良好的导电性，制备工艺操作简单，成本低，适合批量生产。
1062
0
本发明涉及发射筒电磁防护技术领域，具体涉及一种复合材料发射筒强电磁脉冲防护方法。防护方法包括筒体结构屏蔽增强与筒体孔口缝隙防护两部分，筒体结构包括使用碳纤维材料制成的基底以及在基底外侧依次铺设的夹芯层与外蒙皮层，外蒙皮层包括碳纤维和带孔的金属丝网，金属丝网至少设置有两层且两层金属丝网之间设置有间距，所述筒体孔口缝隙防护包括筒体前后两侧端面上和筒体开口位置分别设置封闭部，所述封闭部为镀镍碳纤维材料，保证良好电连接。本发明设计巧妙，构思新颖，从根本上解决复合材料发射筒电磁防护能力低、防护措施零散的问题，综合实现复合材料发射筒抗强电磁干扰能力，适合广泛推广。

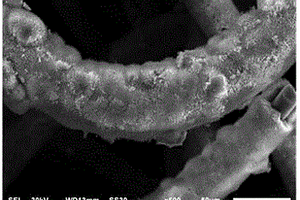

本发明公开了一种钴镍类氢氧化物套筒式改性碳纤维复合材料及其制备方法和应用。该材料包括三维导电基体材料以及复合在基体表面的催化活性组分；二者组成无粘结剂的套筒式一体化电极材料。制备方法为：将二价金属离子通过一步水热法，在碳纤维基体上原位生长氢氧化物，作为复合材料直接应用于中性环境析氧研究：活性组分与基体复合形成无粘结剂的套筒式一体化电极材料。本发明所述的一步法合成钴镍类氢氧化物套筒式改性碳纤维复合材料，活性组分明确，电催化效率高效，基体材料低廉易得，易加工，两者协同作用提高了电催化的导电性和活性位点，充分发挥了氢氧化物和碳纤维毡在电催化方面的优异性能。
936
0
本发明属于复合材料技术领域，具体涉及一种石墨相氮化碳复合材料及其制备方法和应用。铁系原子与氢原子间容易形成氢吸附键，铁系元素又因其优良的导电性和低廉的价格，常被用作析氢催化剂。但是，铁系金属的析氢过电位较高，其整体催化性能依然有待提高。提高材料的比表面积是降低过电势的方法之一。石墨相氮化碳(g‑C3N4)具有较大的比表面积(116.54m2·g‑1)，且其具有的七嗪环结构外围有大量氨基，其可与金属离子产生强烈的螯合作用。本发明中，利用石墨相氮化碳的结构特征，与铁系元素复合，来获得较低的过电势，比表面积大，电催化析氢活性高的复合材料。
1054
0
本发明涉及复合材料门相关领域，具体是一种具有电磁屏蔽功能的可开合的复合材料防护壳，旨在解决现有复合材料防护壳电磁屏蔽效果差的技术问题。包括壳体和门体，壳体为一面开口的长方体空腔结构，门体盖合在壳体的开口面，壳体的开口面的边缘沿开口面内凸形成矩形环状的第一边框，门体由门面板和垂直于门面板的第二边框组成，第二边框与第一边框适配且两者贴合实现门体与壳体的盖合；门体包括从外向里依次设置的门板外层、第一铜网层和门板内层，第二边框与第一边框贴合的端面沿该端面设置有矩形环状的凹槽，凹槽内嵌装有导电胶条，导电胶条的厚度大于凹槽的深度，第一铜网层与导电胶条接触，壳体的内表面及第一边框的表面均铺设有第二铜网层。
1014
0

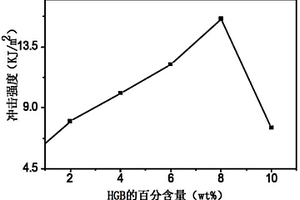

本发明公开了一种尼龙11基空心玻璃微珠改性复合材料的制备及测试方法，首先将尼龙11和空心玻璃微珠在80℃、真空泵压力为0.09Mpa的条件下放入烘箱真空干燥12h；按照配方要求，分别将尼龙11和空心玻璃微珠按所需量进行配比；利用挤出机制成物料；将挤出物料进行烘干；注塑成型。通过向尼龙11中添加空心玻璃微珠进行改性，利用双螺杆挤出机将复合材料在熔融状态下挤出，造粒，制备标准试样，然后测试试样的各种力学性能、结晶行为。通过分析这些结果，了解不同含量的玻璃微珠对其力学性能和结晶行为的影响，制备出性能更好的尼龙11基改性复合材料。
819
0
一种陶瓷粉掺杂改性自烧结石墨复合材料的制备方法，属于特种石墨复合材料制备技术领域，解决陶瓷颗粒在原料压粉中分散困难、效率低下、基体相与陶瓷相界面结合强度差的问题，本发明通过原位包覆法将陶瓷粉引入到制备石墨的原料中，不仅有效改善了陶瓷颗粒分布不均的现象，又能对陶瓷颗粒形成有效碳包覆，使材料的微观界面得到改善。材料制备过程中，首先将陶瓷粉加入到改制沥青中，其作为形核剂促进改制沥青的液相半炭化，制成生焦包覆的复合陶瓷粉；其表面生焦所具有的自烧结性，能够使材料在后续的热处理过程中陶瓷组份与炭组份同步收缩致密化，最终制备出陶瓷颗粒分布均与、界面结合强度良好、综合性能优异的陶瓷掺杂改性自烧结石墨复合材料。

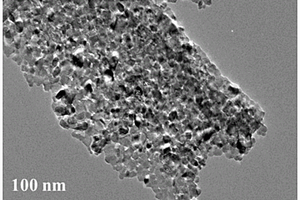

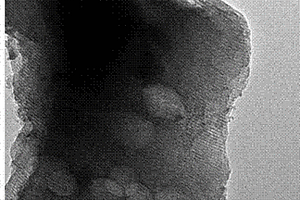

本发明属于锂离子电池材料技术领域，具体涉及一种多孔石墨烯负载碳包覆氧化铁纳米颗粒复合材料及制备方法。本发明多孔石墨烯负载碳包覆氧化铁纳米颗粒复合材料，是通过下述步骤制得：(1)采用密闭氧化法以石墨矿为原料直接制备氧化石墨烯；(2)配置铁盐水溶液，具体步骤如下：称取十六烷基三甲基溴化铵溶于水中，得到澄清的十六烷基三甲基溴化铵溶液，加入铁盐，搅拌至完全溶解,再加氨水溶液，制成；(3)取氧化石墨烯溶液和铁盐水溶液，搅拌、超声混合，置于水浴锅中，80～100℃反应0.5～5h，室温下静置，去除清液，将初产物冷冻干燥，然后在惰性气氛下进行热处理，即可得到石墨烯负载碳包覆氧化铁纳米颗粒的复合材料。
835
0

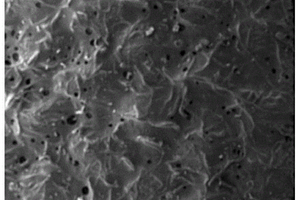

一种石墨烯/木质素高分子复合材料的制备方法，属于复合材料制备方法技术领域，可解决现有石墨烯/高分子复合材料中石墨烯分散不均匀且石墨烯/高分子基体之间的界面连接弱的问题，本方法利用原位聚合法制备木质素聚己内酯缩聚物/改性氧化石墨烯（Lig‑GOm）复合薄膜，实现了石墨烯的均匀分散和界面的共价键连接。
1005
0
本发明涉及一种耐腐蚀高性能玄武岩纤维增强双马来酰亚胺/呋喃复合材料，属于热固性树脂材料技术领域。所述复合材料由双马来酰亚胺5~25份、呋喃树脂100份、对甲苯磺酸固化剂3份和总树脂70 wt%左右的玄武岩纤维布组成。本发明制备的玄武岩纤维增强双马来酰亚胺/呋喃复合材料具有更好的力学性能和耐化学腐蚀性能。
812
0

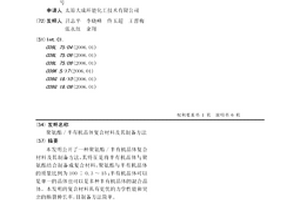

本发明公开了一种聚氨酯/半有机晶体复合材料及其制备方法，其特征是将半有机晶体与聚氨酯结合制备成复合材料，聚氨酯与半有机晶体的质量比例为100∶0.3～15；半有机晶体可以是单一的晶体也可以是多种半有机晶体的混合晶体。本发明的复合材料具有更优的力学性能和突出的断裂伸长率，且制备方法简单。
本发明公开了一种壳聚糖/氧化石墨烯/羟基磷灰石/聚丙烯酰胺复合材料的制备方法，属于高分子材料领域。该方法将羟基磷灰石（HA）、壳聚糖(CS)和氧化石墨烯（GO）配成溶液，然后掺杂到聚丙烯酰胺（PAM）网络结构中。该方法不仅制备过程操作简便，节约成本，而且所得复合材料克服了聚丙烯酰胺（PAM）支架容易弯曲且机械性质不佳的特性，保留了氧化石墨烯（GO）的细胞毒性较低，载药能力强及壳聚糖(CS)/羟基磷灰石（HA）良好生物兼容性的特性。因此，该复合材料可作为一种骨修复材料并有望应用于骨组织工程。
970
0

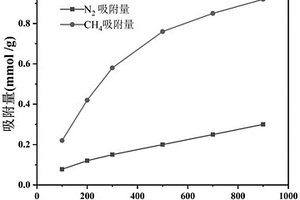

本发明公开了属于气体分离用吸附剂技术领域的一种分离甲烷和氮气用炭硅复合材料吸附剂及其制备方法。所述方法将分子筛粉体浸渍在硝酸镧溶液中，烘干后的粉体，交替在惰性气体和乙烯气氛下高温活化制备得到的炭硅复合材料吸附剂；所述活化过程为：先在氮气条件下升温至600℃，然后在600℃恒温下持续通入乙烯气体；最后切换至氮气升温至850℃，并在850℃下恒温下通入氮气，进行活化处理。本发明通过乙烯气体活化离子交换后的分子筛，所制备的炭硅复合材料吸附剂孔隙结构发达、且同时含有大量的微孔和发达的中孔结构，能实现高效吸附分离CH4和N2。
本发明涉及一种化学原位沉积工艺制备硫化剂改性石墨烯及其可控交联天然橡胶复合材料。首先通过化学键合作用使氧化石墨烯包覆在球形导热功能粒子表面，得到三维石墨烯粒子；进而利用化学原位沉积工艺将硫化剂通过π‑π共轭吸附在三维石墨烯粒子表面，得到硫化剂改性石墨烯粒子；然后将硫化剂改性三维石墨烯粒子加入到天然橡胶胶乳中，利用水相协同聚沉工艺制备得到石墨烯母胶并最终制得以石墨烯上负载的硫化剂为交联点的性能优异的可控交联石墨烯改性天然橡胶复合材料。本发明的硫化剂改性三维石墨烯粒子能够有效调控填充的天然橡胶复合材料的交联密度以及交联点位置，从而改善天然橡胶制品的生热、导热和力学性能，并最终延长天然橡胶制品的服役寿命。

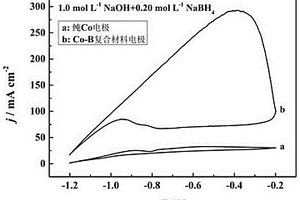

本发明公开了一种碳纸支撑的Co‑B复合材料电极的制备方法及其在催化硼氢化钠电氧化反应中的应用。制法为：将碳纸裁剪成10 mm×10 mm的正方形片，将该碳纸作为工作电极，铂片电极作为对电极，氯化银电极作为参比电极，在KCl、H3BO3、CoCl2·6H2O和二甲胺基甲硼烷的混合电沉积液中，采用传统的三电极体系，使用恒电流法进行电沉积过程，得到碳纸支撑的Co‑B复合材料电极。本发明不使用有机粘结剂，保证了良好的导电性；且在测试过程中活性材料不发生脱落，展现了良好的稳定性；由于Co‑B复合材料的协同效应，使其展现了优越的催化硼氢化钠电氧化活性。
736
0
本发明公开了一种耐溶剂聚氨酯复合材料，由甲、乙两种组分制备而成，甲组分包括A组分、B组分、C组分、E组分和F组分，乙组分包括D组分、B组分、E组分和F组分；所述的A组分为多元醇与缓聚剂的混合物，B组分为增塑剂，C组分为无机填料，D组分为扩链剂，E组分为消泡剂、抗氧剂、催化剂类助剂的混合物，F组分为多异氰酸酯，本发明还公开了一种耐溶剂聚氨酯复合材料的制备方法。本发明提供的耐溶剂聚氨酯复合材料制取的胶辊，比较甲苯二异氰酸酯的使用寿命提高了一倍，胶辊的加工性能提高明显，有更宽的操作环境以及更好的机械加工性能。
1032
0

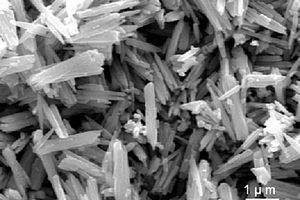

本发明涉及纳米复合材料的制备及其应用领域，具体是一种石墨烯/氧化锌纳米复合材料的制备方法及其应用，其步骤为：（1）将2.5～3份硝酸锌溶于水中，超声辅助使其充分溶解后加入0.0005～0.001份氧化石墨烯；超声30～45min后，加入0.05～0.06份的十六烷基三甲基溴化铵，充分混合；最后在上述溶液中加入水合肼，继续超声30～45min；硝酸锌与水的质量体积比为3.8%（w/v），硝酸锌与水合肼的质量体积比为50%（w/v）；（2）将步骤（1）得到的混合溶液放入反应釜内，于150～160℃恒温反应12～14h；反应釜冷却至室温后，取出反应物，经过离心、洗涤和干燥处理后，得到石墨烯/氧化锌纳米复合材料。
993
0
本发明公开一种聚乳酸基可降解复合材料及制备方法和作为地膜的应用，所述聚乳酸基可降解复合材料由改性羟基磷灰石与聚乳酸复合得到，所述改性羟基磷灰石是以聚乙二醇和/或线型聚磷腈作为改性剂对羟基磷灰石进行表面改性制备得到，其中，线型聚磷腈结构如式Ⅰ所示。本发明提供的聚乳酸即可降解复合材料具有良好的机械强度，降解速率快，且降解产物不影响土壤原来的酸碱性，并且降解释放N、P等营养元素，促进植物生长，改善土壤理化性质。
735
0
本发明属于电磁屏蔽材料技术领域，特别涉及一种电磁屏蔽复合材料及其制备方法。本发明提供的电磁屏蔽复合材料，包括织物基底、所述织物基底表面的石墨烯气凝胶和水性聚氨酯，所述水性聚氨酯填充于石墨烯气凝胶孔隙中以及织物基底和石墨烯气凝胶界面处。在本发明中，石墨烯气凝胶自身具有多孔导电网络结构有利于避免碳材料出现团聚，分散均匀，从而减少了导电碳材料的用量、提高了碳材料的利用率；水性聚氨酯为石墨烯气凝胶的填充材料，并且为石墨烯气凝胶和基底之间的粘结剂，提高了电磁屏蔽复合材料的物料结合强。
967
0
本发明属于相变复合材料技术领域，具体涉及一种应用于热水袋的相变复合材料的制备方法。包括以下步骤：将相变温度为45～50℃的相变材料加热熔化后置于真空浸渍机中，且相变材料置入真空浸渍机中的体积量为真空浸渍机体积的10％～80％，并使真空浸渍机的温度比相变材料的相变温度高5～10℃，使相变材料保持液态；将片状海绵置于内有液态相变材料的真空浸渍机中进行真空浸渍，待海绵吸附饱满相变材料后取出冷却凝固；将冷却凝固的海绵用耐高温不透水材料包覆封装后制得。采用本发明制备的相变复合材料基本不流动、形状稳定、无腐蚀性，储热保温效果好，应用于热水袋袋身或热水袋外侧的保温防烫烧材料，具有显著的节能储能和防烫烧效果。
601
0
本发明涉及材料制备工艺技术领域，更具体而言，涉及一种高温搅拌制备铝基复合材料的装置及方法；该装置及方法使纳米级陶瓷颗粒与铝合金良好的复合，获得高强度、高塑性复合材料；首先将纯铝熔化后加入锌粒、镁粒、铜丝进行合金化，得到铝合金熔体，然后将铝合金熔体温度升高到950℃，然后打开鼓风机和电机控制器，往铝合金熔体中通入空气并同时通过旋转叶片进行搅拌，搅拌完成后，将铝合金熔体降温到720℃，用氯化锌进行精炼，最后浇铸成型，得到铝基复合材料；本发明主要应用在材料制备方面。
808
0
本发明提供一种石墨烯复合材料的制备方法，首先，将氧化石墨与缩二乙二醇混合，得到氧化石墨一缩二乙二醇分散液；然后将含有乙酸锌的一缩二乙二醇溶液放置于容器中，将氧化石墨一缩二乙二醇分散液滴加到乙酸锌的一缩二乙二醇溶液中，再逐滴滴加盐酸、蒸馏水，持续搅拌反应得到溶胶，静置形成凝胶，陈化数日，洗涤干燥后研磨，得到石墨烯材料；接着将石墨烯材料在氢气和氩气的氛围中加热除去机械损伤；再降温并抽真空，除去表面的氧化物；最后通入氩气，并加热到一定温度再降温后取出，得到所述石墨烯复合材料；使用本方法制成的石墨烯复合材料加工成的石墨散热片，能够有效的将热量转移，提高散热性能；也可作为柔性材质面散热体材料，满足各领域中高功率、高集成度系统的散热需求。
856
0
本发明公开了一种碳纤维复合材料、碳纤维缠绕登山杖杆及其制备方法，属于碳纤维复合材料应用技术领域。本发明制备的碳纤维复合材料，通过缠绕法制备登山杖杆，包括螺旋缠绕加环向缠绕相结合的铺层设计，采用张力控制技术和小丝束缠绕方法，通过高温固化成型制备登山杖杆，其具有重量轻、含胶量低、比强度大、比刚度高等特点，使得整体碳纤维登山杖的重量仅为170g左右，仅相当于四个鸡蛋的重量。
639
0
本发明一种无卤阻燃聚苯乙烯复合材料及其制备方法属于聚苯乙烯复合阻燃材料技术领域；所要解决的技术问题为提供了一种包括聚苯乙烯和无卤阻燃剂复合而成的无烟复合材料及其制备方法；所采用的技术方案为：它由聚苯乙烯、聚苯醚、膨胀型阻燃剂复合而成，其原料的重量份数为：聚苯乙烯4-7份，聚苯醚1-2份，膨胀型阻燃剂2-4份；所述复合材料的制备方法为：第一步准备原料，第二步干燥，第三步高混，第四步挤出成型；本发明采用无卤阻燃剂对聚苯乙烯进行阻燃处理，阻燃剂与基体的相容性好，所得阻燃聚苯乙烯不易点燃，成炭效果明显，无烟雾和融滴现象，热稳定性好，极限氧指数可达到30.2%。
1015
0

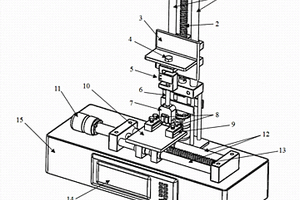

本实用新型涉及一种层状金属复合材料界面剥离强度的测试装置，属于复合材料测试技术领域。该装置主要包括测力模块、夹具、样品固定平台、运动模块和显示与控制模块；运动模块包括水平位移装置和竖直位移装置，样品固定平台设置在水平位移装置的滑台上，夹具通过连接轴安装在测力模块下方，测力模块通过连接件固定在竖直位移装置的滑台上，显示与控制模块安装于试验箱中，水平位移装置、竖直位移装置和测力模块分别通过线路与显示与控制模块连接。通过同时控制水平位置装置和垂直位移装置，使覆层与样品在实验过程中一直呈90度角剥离，准确地测试层状金属复合材料界面的剥离强度，表征界面复合性能的优异，分析界面复合的均匀性。
748
0
本发明涉及一种用于道路的抗滑封层复合材料及其制备方法，所述材料包括：A组分：水性环氧树脂乳液、聚氨酯预聚体的苯酚封端物乳液；B组分：水性环氧树脂固化剂、乳化沥青、苯丙乳液、阻燃剂、二氧化钛、色浆、紫外线吸收剂、抗氧剂、防老剂、消泡剂；C组分：抗滑集料。制备方法：将A、B组分混合均匀，得到液体黏结料，按照计量的用量均匀洒布在道路表面，同时均匀撒布抗滑集料，待液体黏结料干燥固化，即得抗滑封层复合材料。该材料以水性环氧树脂为基础，配合苯丙乳液、聚氨酯乳液等，与抗滑集料形成一层质密的防水耐磨的抗滑封层复合材料。应用于道路表面的预防性养护处理，可显著提高道路表面摩擦力和耐磨性，降低渗水系数，减少病害及安全事故的发生。

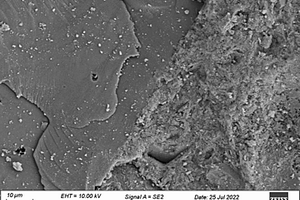

本发明属于非金属元素的无机材料技术领域，具体涉及一种煤系偏高岭土‑氧化石墨烯水泥砂浆复合材料及制备方法；所述水泥砂浆复合材料包括以下重量份配比的原料：水泥100~90份，标准砂200份，氧化石墨烯0.06份，煤系偏高岭土0~10份且不为0，减水剂0.11~0.32份；所述复合材料的原料中水胶比为0.4；本发明CMK对于掺GO的水泥砂浆具有提高氧化石墨烯的分散的作用，CMK还有助于提高GO混合水泥砂浆中GO与水化产物的界面结合力，CMK在GO混合水泥砂浆中，既可以发挥GO的成核效应，又能发挥CMK的火山灰活性，促进水泥的二次水化，在强度方面表现出明显的协同效应和增益效果。
本发明先通过简单高温煅烧的方法制备得到Ti‑C3N4纳米片，再采用一步水热法合成了花状的Ti‑C3N4/ZnO纳米棒(NRs)复合材料。该纳米棒复合材料表现出良好的可见光吸收能力，高光电化学响应和良好的光激发稳定性。将该纳米复合材料用作光活性电极材料，将具有专一性识别性能的适配体引入电极表面，开发了一种简单且高灵敏的光电化学分析方法，用于检测PCB72。该方法对PCB72的测定表现出良好的分析性能，其线性范围为1～500ng/L，检出限可达0.21ng/L。
中冶有色为您提供最新的山西有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月30日 ~ 09月01日
2024年09月11日 ~ 13日
2024年09月20日 ~ 22日
2024年09月24日 ~ 26日
2024年09月27日 ~ 29日
