全部
▼
热搜：
803
0
本发明公开了一种基于吡咯茂的杂环限制几何构型茂金属催化剂及其制备方法。该制备方法如下：以2‑吡咯甲醛及其衍生物为原料，与茚合成富烯，通过四氢铝锂还原制得配体，再用胺消除法得到高产率的催化剂，该类催化剂能够催化烯烃聚合。以吡咯N杂环替代叔丁胺为给电子体，催化剂分子结构对称，提高烯烃聚合效率。本发明的催化剂合成路线简单，原料易得，成本低，催化剂收率大大提高，在烯烃聚合中具有良好的催化活性。
574
0
本发明涉及一种具备热关闭功能的阻燃聚合物电解质及其制备方法。所述电解质包含用液体电解质浸渍的聚合物电解质膜，其中聚合物电解质膜包括如下两层：(1)具备热关闭作用的自关闭层，所述自关闭层包括第一聚合物基质、惰性无机填料、液体电解质和由多官能团聚合单体形成的聚合物；优选地，所述多官能团聚合单体为多官能团丙烯酸酯单体；(2)离子液体层，所述离子液体层包含第二聚合物基质、离子液体和锂盐。该聚合物电解质不但具有较好的枝晶抑制能力和高温下有效自关闭响应，还具备较好的阻燃性能和长循环稳定性。
961
0
本发明提供了一种洗衣机减速机离合器润滑脂组合物：选用锂钙金属皂作稠化剂，并添加增粘剂等添加剂形成一种润滑脂组合物。其具体组成为基础油：55‑85％；稠化剂：8～25％；添加剂：4～20％。将脂肪酸、碱、水加入到30～60％的基础油中，混合加热至80～100℃，再升温至90～185℃反应2～4小时，然后升温至205～225℃恒温2～10分钟；加入10～30％的基础油急冷搅拌均匀后，迅速经三辊机处理；回罐后加入防锈剂及事先用10～55％的基础油预溶好的增粘剂原胶，高速搅拌2～4小时即得所需产物。本发明能够满足洗衣机减速机离合器的润滑要求，改善洗衣机离合器漏脂的现状，保证洗衣机使用寿命。
912
0
本发明涉及一种基于NB‑IOT的托盘跟踪控制系统，在所属托盘上设置跟踪控制终端，所述跟踪控制终端包括主控芯片、NB‑IOT模块、定位模块、移动侦测传感模块，其中：所述移动侦测传感模块的输出端与主控芯片的输入端连接，用于将移动状态数据发送给主控芯片；所述定位模块的输出端与主控芯片的输入端连接，用于将定位数据发送给主控芯片；所述主控芯片的输出端与NB‑IOT模块连接，所述NB‑IOT模块通过网络连接云端服务器。本发明的优点在于：通过GPS或北斗对托盘进行定位并上传至服务器，方便及时了解到托盘的位置，方便托盘租赁后的快速定位回收；同时采用锂电池供电且采用太阳能为其充电，增加硬件的续航能力。
728
0
本发明涉及一种溶液调湿空调用静电纺纳米纤维填料，属于通风空调技术领域。填料包括一种或几种组分的聚合物纳米纤维膜；聚合物纳米纤维膜为单组份聚合物纳米纤维膜，或者多组分聚合物纳米纤维膜，或者掺杂无机成分的单组份聚合物纳米纤维膜，或者掺杂无机成分的多组分聚合物纳米纤维膜。该溶液调湿空调用静电纺纳米纤维填料是单一组分或多组分、掺杂无机成分、特殊微观结构等各种电纺纳米纤维膜宏观规则结构或不规则结构，其规则结构纳米纤维填料在浸泡调湿盐溶液后对空气湿度具有明显的调节作用，浸泡质量分数为46％的溴化锂溶液进行除湿时，纤维膜有较好的溶液除湿性能，除湿效率为96％，应用于空调过滤调湿系统中，具有巨大的应用前景和市场空间。
698
0
本发明提供了一种热释光探测材料及其制备方法，以重量份计，包括以下重量份原料：氟化锂90‑110重量份；氧化钙0.2‑1.5重量份；氧化镁0.05‑0.12重量份；氧化铜0.02‑0.1重量份；五氧化二磷0.06‑0.15重量份。本发明制备的热释光探测材料，可有效地改善热释光探测材料的发光曲线特性，提高热释光探测材料在常规测量区间的灵敏度，降低热释光探测材料的分散性。
676
0
本发明提供无明火操作，无燃烧艾叶释出有害化合物，且施灸便利的一种可穿戴艾灸具。包括绕围支撑、尼龙搭扣、红外辐射膜片、艾油薄膜、热反射隔热复合垫。绕围支撑采用纯棉织物或混纺织物制造，可绕围手臂，胸，腹，腿、足，人体多处需要施灸的部位。所述的艾油薄膜由棉纸浸渍艾叶水汽蒸馏提取的挥发油组成，艾灸施灸时，贴近施灸穴位皮肤。在施灸过程，艾油薄膜中的艾叶挥发油受热作用蒸发逸出，通过施灸穴位皮肤透皮吸收。所述的红外辐射膜片，由绝缘树酯薄膜、电致红外辐射层、导电带、电流引线组成，属于可卷绕柔性结构，使用锂离子电池供电。可随时随地进行艾灸疗法。
793
0
本发明提供一种复合包覆的纳米锡负极材料，其包括：锡基纳米材料、包覆在所述锡基纳米材料表面的纳米铜层以及包覆在所述纳米铜层表面的导电保护层。所述纳米铜层能抑制纳米锡的体积膨胀并保持纳米锡材料不破裂、避免纳米锡与电解液的直接接触，形成稳定的SEI、增加电极的导电性。在纳米铜层表面再包覆一层导电层能有效地抑制纳米铜的氧化，从而提高其电化学性能。本发明的复合包覆纳米锡负极材料用作锂离子电池负极材料，具有优异的电化学性能，在便携式移动设备及电动汽车方面具有潜在应用前景。
804
0
本发明公开了一种用于电气类箱体出线的大电流接线端子，涉及电气类箱体出线设备领域。该接线端子，包括注塑件、第一导电片、第二导电片和第三导电片，所述第二导电片和所述第三导电片垂直连接为一体，所述第二导电片平行安装在所述注塑件的表面，所述第三导电片穿过所述注塑件，所述第一导电片平行安装在所述第二导电片的表面。采用这种连接方式，接触面积大，连接内阻小，具有可持续通过电流大、绝缘等级高、防护等级高、发热小等优点，而且解决了现有接插件的体积大，成本高的缺点，可以满足各种使用场合，广泛用于新能源汽车、通讯储能等方面的锂电池系统中。
574
0

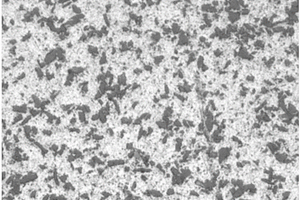

本发明公开了一种高强超韧镁基复合材料及其制备方法，按质量百分比计，由以下组分组成：增强相1.3‑20%，其余为镁基体材料，所述两种组分质量百分比之和为100%，其中，所述增强相为碳纳米管微弧氧化改性泡沫铝颗粒，所述镁基体材料按质量百分比计，由以下原料制备而成：纯镁锭87.1‑90%、纯锂锭4.7‑5.1%、纯锌锭2.5‑3.7%、Mg‑Gd合金2.8‑4.1%，其中，所述Mg‑Gd合金的组成成分包括：Li4.5‑5.5%，Zn2‑4%，Gd2‑5%，其余为Mg，杂质元素Fe＜0.005%，Cu＜0.002%，Ni＜0.002%。通过以碳纳米管微弧氧化改性泡沫铝颗粒为增强相制备得到的镁基复合材料，同时兼具高强度、超韧的优点，抗拉强度在450MPa以上，延伸率在8‑15%。扩大了高强度镁基复合材料和镁合金的应用领域，尤其适应于一些特殊场合对高强超韧镁基复合材料的需求。
577
0
本发明提供一种纺锤形碳包覆钒基正极材料的制备方法，步骤包括：将锂源、钒源和磷源按照Li:V:P的摩尔比(2.9～3.1):2:3，或者将钠源、钒源和磷源按照Na:V:P的摩尔比(2.9～3.1):2:3，加入到去离子水中，得到第一混合物；向第一混合物中加入形貌导向剂，得到第二混合物；将第二混合物在120～250℃下反应5～30h，冷却后用去离子水和无水乙醇洗涤沉淀，烘干后研磨，得到前驱体粉末；将前驱体粉末在惰性气氛下于200～500℃恒温加热3～6h，冷却后研磨，得到预烧结粉末；将预烧结粉末在惰性气氛下于600～1000℃恒温煅烧5～25h，冷却后研磨、过筛，获得纺锤形碳包覆钒基正极材料。
1032
0

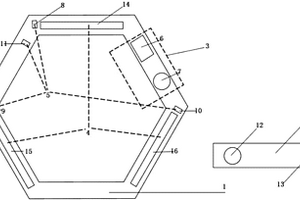

本发明公开了一种用位置来控制开关的灯具，并且不同的位置可以实现灯具的不同功能。由灯体、底座、电源模块、LED光源和位置开关模块组成。其中电源模块包括锂电池和无线充电系统的接收端。灯体为正六边或正八边环形，所有单元除底座外都置入灯体内。位置开关模块由三个小角度常开倾倒开关和一个小角度常闭倾倒开关组成。底座内嵌无线充电系统的发射端并外接电源。LED光源包括照明用高亮白光LED灯板和美容用红光和蓝光LED灯板。使用时，当位于不同角度时控制不同的灯发光。位于关闭角度时，整个系统断电。所有元件都位于灯体内部，灯体外表面光滑无凹凸结构，给人一种美感。
本发明公开了一种激光熔覆与化学脱合金复合制备微纳米结构块体硅材料的方法，其特征是：采用激光熔覆技术在基体上制备铝硅合熔覆层，然后将熔覆层从基体上分离得到前驱体合金材料，最后采用腐蚀剂对熔覆处理得到的前驱体合金材料进行化学脱合金处理，去掉元素铝，最终获得微纳米结构块体硅材料。本发明操作简单，制备周期短，效率高，制备出的微纳米结构块体硅材料的可用于太阳能电池、锂离子电池、生物学等诸多领域。
625
0

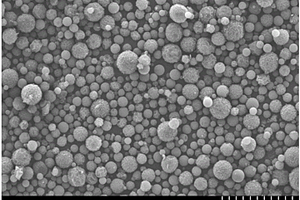

本发明公开了一种新型碳包覆多孔一氧化锰核壳结构复合材料及其制备方法和应用。其中制备方法首先用苯乙烯为碳源，过硫酸钾为引发剂，进行无皂乳液聚合得到聚苯乙烯微球模板，后用浓硫酸对微球进行表面改性；并应用常见的硫酸锰为锰源，用液相沉积法制备得到内部嵌有多个聚苯乙烯微球的碳酸锰微粒，然后加入壳层材料在微粒表面包覆一层碳；最后高温碳化得到一种新型碳包覆多孔一氧化锰核壳结构复合材料。所述复合材料为表面凸凹不平的球状颗粒，所述球状颗粒由一氧化锰晶粒、多尺度孔和碳层组成，本发明碳层和多尺度孔的特殊结构可以在反复充放电过程中起到缓冲一氧化锰体积膨胀的作用，本发明所述的复合材料作为锂离子电池负极材料具有优良的循环稳定性和倍率性能。
626
0
本发明披露了一种房屋装饰用负离子板，包括面板和中板，按照质量份数计，所述面板由下述组份制得：氧化镁8-15份，硫酸镁溶液8-15份，粉煤灰0.5-1份，钙锂电气石2-5份，黑电气石8-15份，独居石0.1-0.3份，沸石1-3份，硬脂酸钙0.1-0.5份，氧化锌0.3-1份；所述中板由下述组份制得：氧化镁15-35份，硫酸镁溶液15-35份，粉煤灰1-3份，木屑6-12份，复合改性剂0.5-1份。本发明制作工艺简单、固废利用，原材料价格低廉，负离子板具有持久性、高效性、环保性，是一种环保型建筑用内装饰板。
843
0

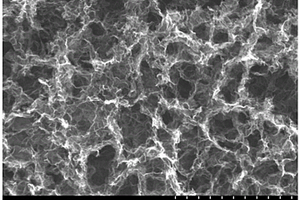

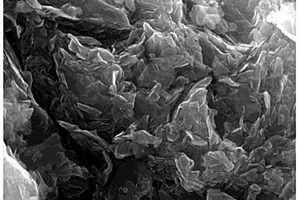

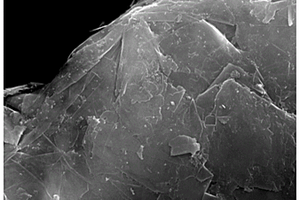

本发明涉及一种高孔隙率的功能石墨烯材料及其制备方法和用途。所述高孔隙率的功能石墨烯材料是由二维石墨烯片层作为基础构筑单元形成的三维多孔网络结构；其制备方法将二氧化碳与石墨烯气凝胶或石墨烯/金属杂化气凝胶发生活化反应，一步法获得；其用途包括将应用在有机蒸汽吸附的吸附剂、气体吸附的吸附剂、超级电容器的电极、锂离子电池或催化方面。本发明方法方便简单，非常适合于在工业上进行大规模生产。按照本发明制备的功能石墨烯材料具有超大比表面积和孔容、分级多孔结构、高的有机蒸汽吸附量、优异的电化学性能以及良好的循环稳定性，从而可以将其应用在环境和能源等领域。
1025
0

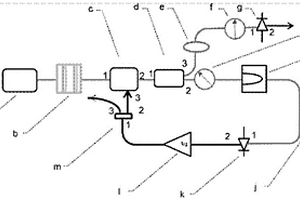

一种基于相位偏振动态调制的大范围可调谐倍频式光电振荡器，包括：依序循环连接的波长可调谐半导体激光光源、光偏振旋转器、铌酸锂光相位调制器、保偏光耦合器、第二起偏器、可调谐光带通滤波器、单模光纤、第二光电探测器、微波放大器和电分束器，其中保偏光耦合器依序连接有光偏振控制装置、第一起偏器和第一光电探测器。本发明可解决传统倍频光电振荡器复杂度高、且难以大范围调谐的问题。
1050
0
一种无卤素螺环季铵盐的合成方法，涉及一种超级电容器用有机电解质，尤其涉及超级电容器用螺环季铵盐及其无卤素合成方法。其特征在于其合成过程是以乙醇为溶剂，在有机碱的作用下，将环烷胺和二取代端醇的三氟甲磺酸酯在密闭容器中进行加热缩合反应，生成相应的螺环季铵盐；再将所得产物与二氟草酸硼酸锂进行离子交换，经重结晶提纯即得目标产物无卤素螺环季铵盐。本发明的一种无卤素螺环季铵盐的合成方法，选择性好，目标产物收率高，且反应过程中没有卤素离子，对环境绿色无污染，制备过程中溶剂可回收。
988
0

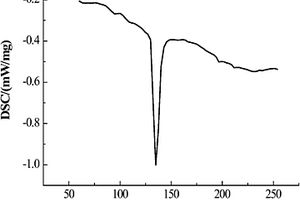

本发明涉及低熔点混合熔盐传热蓄热介质，属于高新技术中物理传热储能技术。其特征在于：由18.2wt％硝酸钙，54.5wt％硝酸钾，9.1wt％硝酸钠，9.1wt％硝酸锂，9.1wt％碳酸钠组成。该混合熔盐的熔点为109.5℃，分解温度为618.5℃。该技术将几种熔盐混合起来形成共晶混合熔盐后能够显著降低共晶熔盐混合物的熔点，共晶混合熔盐能够在较宽的运行温度范围内确保相和组分稳定、均匀的热物性。混合熔盐组分越多，混合物的熔点就相对越低，但其分解温度也会相应的降低，共晶混合熔盐的成分和比例不同，其热物性也不同。因此，在配制混合熔盐中，应权衡各方需求，慎重选择混合熔盐的组分种类和配比。
991
0
本发明公开了一种球磨制备微晶石墨烯的方法，属于功能材料制备领域；本发明通过对微晶石墨先进行骤热骤冷处理后再进行球磨，并且在球磨的过程中掺入氮气，得到掺氮的微晶石墨烯材料，该方法工艺简单，操作可控性强，产品质量稳定，可由微晶石墨矿直接作为原材料，来源广泛，价格低廉，适合大规模生产，制得的掺氮微晶石墨烯，具有体积蓬松、质量轻、比表面积大的特点，由于氮原子的掺杂，使得活性位点增多，碳结构的能级发生了改变，适合于制备容量高、倍率性能好的锂离子负极材料。
862
0
本发明公开了一种常压干燥制备石墨烯微球的方法.其反应体系包括石墨烯类、酚类、醛类、胺类、催化剂、表面活性剂、油相和水，利用反向悬浮聚合法进行反应，经过常压干燥制备石墨烯复合微球，高温炭化还原为石墨烯微球。本发明是利用反应液在水/油界面上聚合制备石墨烯复合微球，制备过程中使用的油相可重复利用，操作方法简单、环保，材料制造成本低，而且该有机微球在惰性气氛中炭化可得到石墨烯微球。可应用于微电子、储能材料、药物载体、锂离子电池、超级电容器及电吸附电极材料等领域。
本发明涉及一种三明治结构石墨烯基碳包覆金属氧化物的制备方法及应用。所述三明治结构石墨烯基碳包覆金属氧化物的制备方法包括以下步骤：分别制备氧化石墨烯纳米片和金属氧化物纳米颗粒，金属氧化物表面吸附带羧基的高分子，氧化石墨烯表面吸附带氨基的高分子；调节溶液pH值，使金属氧化物和氧化石墨烯表面带相反电荷，通过静电吸附得到具有三明治结构的氧化石墨烯基金属氧化物；惰性气体保护下高温碳化，得到具有三明治结构的石墨烯基碳包覆金属氧化物。该方法制备的石墨烯基金属氧化物复合材料具有以下优势：金属氧化物颗粒具有纳米尺寸，金属氧化物颗粒表面被碳层包覆，复合材料具有三明治结构。因此，该复合材料具有优异的电化学性能，可用作锂电池和超级电容器的电极材料。
1004
0

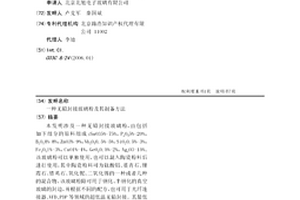

本发明涉及一种无铅封接玻璃粉，由包括如下组分的原料组成：SnO35%-75%，P2O55%-20%，B2O34%-8%，ZnO3%-9%，Nb2O50.5%-5%，SiO20.5%-3%，Fe2O31%-3%，CuO1%-4%，GeO20.5%-2%，Ag2O3-15%。该玻璃粉可以单独使用，也可以混入陶瓷粉料后进行使用，其中陶瓷粉料可为钛酸铝、堇青石、锂霞石、锆英石、氧化铌、二氧化锡的一种或者几种的混合物。该玻璃粉除可用于钢化、半钢化的真空玻璃的封边，并根据不同的配方，也可用于光纤连接器、VFD、PDP等领域的超低温无铅封接。其最低封接温度可达到340℃。
761
0
本发明公布了一种具备空心壳层结构的纳米空心材料制备方法，详细描述了制备所需的原料试剂和制备条件。无机壳层结构可以在室温下，用液相自组装的方法形成，主要制备过程如下：将金属盐在水溶液中溶解，用碱性沉淀试剂加入溶液中，通过沉淀反应生成金属对应的氢氧化物，经过一定时间的自发空化过程，最终形成具备壳层结构的纳米空心材料。所制备的纳米空心结构材料具备低成本、高产率、低粒径分散度、结构稳定和环境友好的优势。空心结构材料的粒径和长隙比可以通过调节反应物的加入量来实施控制。该纳米空心材料表现出良好的脱氢催化特性，在催化、传感、锂离子电池等方面都有广泛的用途。
677
0

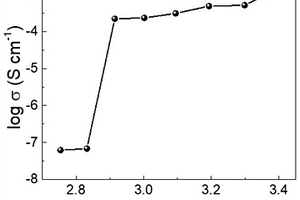

本发明涉及一种固态化复合电解质及其制备方法，属于锂二次电池电解质技术领域。所述电解质为凝胶复合电解质，由多孔无机电解质网络复合离子液体构成；可为由多孔无机电解质网络原位限制离子液体构成的原位凝胶复合电解质或由多孔无机电解质网络非原位限制离子液体构成的非原位吸附型凝胶复合电解质。所述方法采用离子液体辅助溶胶-凝胶法，可在一种方法的不同步骤分别制备得到原位凝胶复合电解质、全固态电解质或非原位吸附型凝胶复合电解质。所述电解质具有多孔网络结构和纳米粒子尺度，表现出高的离子电导率，宽的电化学稳定窗口，良好的热稳定性、化学稳定性和机械强度，良好的成膜性能，易于加工成型；所述方法简单、低耗节能且绿色环保。
1056
0
本发明是涉及一种环己烯醇乙酸酯或其衍生物的化学合成方法。采用3-溴代环己烯或其衍生物、碘化钾、相转移催化剂和有机溶剂。所述有机溶剂可以是丙酮,四氢呋喃,二氧六环,苯,甲苯。所述相转移催化剂可以是四丁基氯化铵,三缩四乙二醇,18-冠-6。本发明有益的效果是:工艺路线简单,条件合理,所用的原料廉价易得,避开了昂贵的钯等催化剂和条件要求严格四氢铝锂的使用。
本发明提供了一种使共轭二烯烃均聚或者使共轭二烯烃与单乙烯基芳烃共聚的方法,包括在阴离子聚合条件下使共轭二烯烃进行均聚或者使共轭二烯烃与单乙烯基芳烃进行无规共聚,其特征在于采用至少一种式(I)所示的碱金属醇盐化合物作为结构调节剂,其中R为具有1-10碳原子的直链或支链亚烷基;以及M为选自LI、NA、K、RB和CS的碱金属。此外,本发明还涉及一种用于将共轭二烯烃单体和任选的单乙烯基芳烃阴离子聚合成具有中高乙烯基含量的聚二烯聚合物的催化剂组合物,其包含(A)作为阴离子聚合引发剂的有机锂化合物,和(B)作为结构调节剂的至少一种式(I)所示的碱金属醇盐化合物。使用本发明式(I)化合物作为共轭二烯烃聚合的结构调节剂,可以获得具有中高乙烯基含量的二烯烃聚合物。
805
0
本发明公开了一种多孔碳/硫复合材料及其制备方法。该方法包括如下步骤：（1）向海藻酸和金属氢氧化物的混合物中加入水并搅拌均匀得到反应溶液；（2）将该反应溶液蒸去水分，然后在非氧化气氛下进行加热得到多孔碳材料的前体；（3）用水或酸溶液处理所述多孔碳材料的前体，然后经干燥得到多孔碳材料；（4）将所述多孔碳材料与硫粉的混合物进行加热即得所述多孔碳/硫复合材料。本发明还提供了上述多孔碳/硫复合材料在作为电池电极材料中的应用，特别是作为锂硫电池正极材料的应用。与现有技术相比，本发明提供的多孔碳/硫复合材料的制备方法简单，原料易得，适宜大规模生产，实用化程度高；本发明提供的多孔碳/硫复合材料，可直接作为电池的电极材料使用。
中冶有色为您提供最新的北京有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月01日 ~ 03日
2024年08月07日 ~ 09日
2024年08月13日 ~ 15日
2024年08月13日 ~ 15日
2024年08月20日 ~ 22日
