全部
▼
热搜：
717
0

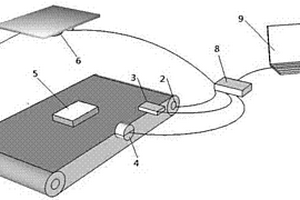

本发明提出了一种基于机器视觉的全自动、智能高效的无损锂电池气胀检测方法，通过分析锂电池单体在特定角度和强度光源下的图像特征，识别并分离气胀电池。该检测系统包括传送带、电机、分离弹片、红外、高清高清摄像头、LED灯、MCU嵌入式系统及电脑。嵌入式系统连接电脑，接收电脑下发的指令控制电机，带动传送带运输电池。通过红外定位电池传送至检测区域。采用LED照明，高清高清摄像头分别在水平照明和垂直照明两种模式下拍下相应的电池图像作为检测样本，通过MCU嵌入式系统压缩后上传至电脑，在电脑中完成识别，并下发检测结果控制分离弹片将气胀电池弹离传送带。
654
0
本发明公开了一种快离子导体镶嵌型锂离子电池正极材料的原位合成方法，将镍盐、钴盐、M盐（M为Mn或Al中的一种）和表面活性剂加入溶剂中，采用喷雾干燥法制得前驱体粉末。将前驱体预烧结，得到球形多孔的镍钴M基前驱体。采用溶胶凝胶-热处理法，选择合适的锂盐、有机螯合剂、溶剂与快离子导体原料混合，得到溶胶，再将球形多孔前驱体分散于中，直至溶剂蒸发形成凝胶，经热处理合成快离子导体镶嵌的复合正极材料。本发明摒弃了传统工艺中先制备正极材料再进行表面修饰的思路，实现了镶嵌型复合材料的原位生长。该镶嵌型复合材料表层为均匀包覆的快离子导体薄层，内核为快离子导体掺杂的正极材料，具有电化学性能优异、安全性及储存性能好等优点。
727
0
本发明涉及一种锂离子动力电池用的负极材料及其制备方法,该石墨材料是通过石油焦为原料,经过石墨化,粉碎,球化,分级,沥青或聚合物包裹后,再次石墨化,制得球状石墨材料,再加入添加剂人造石墨细粉,制成倍率性能好的动力电池负极材料。此材料所选择的原材料为石油焦,成本低廉,制作工艺简化,产品性能优越,D50在7-15μm,压实密度≥1.40,比表面积≤2.5m2/g,首次放电容量≥330mAh/g,首次放电效率≥92%,高倍率性能优良。此材料可以很好地用做动力电池用的负极材料。
1154
0
本发明提供一种锂电池储能系统钝化灭火抑爆系统及方法，包括火灾探测模块、多个存储舱、发射舱及控制模块；当火灾探测模块探测到储能电池舱发生火灾时；首先发射舱摆动到与存储有灭火介质的存储舱进行对接，使含有灭火介质的灭火球从发射舱经由连通管道喷射至火灾处，利用灭火介质快速扑灭明火，避免火灾向其它电池单位扩散；然后发射舱旋转到与存储有钝化冷却介质的存储舱进行对接，使得存储舱内的钝化冷却介质从发射舱经由连通管道喷射至火灾处，利用钝化冷却介质对热失控电池中的活性锂物质进行钝化，中断电池热失控的发展，完全扑灭火灾，彻底控制热失控及其蔓延；与传统的灭火方式相比，这种灭火方式的介质损失能够大大减少，灭火效果较高。
1103
0

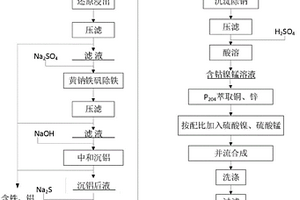

本发明提供一种从粗制氢氧化钴制备三元锂离子电池前驱体的方法，该方法中，依次通过优溶除杂、Na2SO3还原浸出氢氧化钴、黄钠铁矾初步除铁、中和沉铝、硫化初步除铜铅、氟化沉钙镁、钴钠分离与酸溶、P204萃取铜锌这些步骤除去钴镍锰外大部分的杂质元素，通过提纯获得的钴的含量以及三元材料LiNixMnyCozO2中的x、y值来确定硫酸镍和硫酸锰的添加量，并向含钴溶液中添加，其中x+y+z＝1；最后向溶液中加入易挥发碳酸盐，以将钴、镍、锰沉淀为碳酸盐；碳酸盐过滤后洗涤至中性，得到所需三元锂离子电池前驱体。本发明通过一步法直接合成三元前驱体，不仅制备前驱体的原料多样化，而且通过最优的除杂工艺，控制成本。
1145
0
本发明公开了一种废旧锂离子电池正极活性材料的浸出方法，废旧锂离子电池经短路放电、拆解、粘结剂剥离、破碎筛分得电极材料粉末；将所述的电极材料粉末在二氧化硫载气氛围下焙烧得焙砂，其中，二氧化硫载气流量为30～50L/h；焙烧温度为300～450℃；将所述的焙砂分散在水中搅拌过滤得正极活性材料的水溶液。此浸出方法大大提高了反应的速率和效率，绿色无污染，工艺简单，同时大大降低了商业实际应用的成本，可大规模生产。
640
0

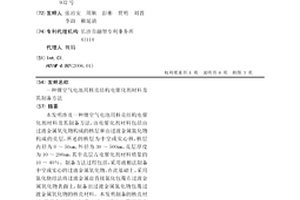

本发明涉及一种锂空气电池用核壳结构电催化剂材料及其制备方法，该电催化剂材料包括由过渡金属氧化物构成的核层和由过渡金属氮化物构成的壳层，所述的核层为中空或实心核，核层内径为0～50nm，外径为30～500nm，壳层厚度为10～200nm，其中壳层占电催化剂材料质量的10～40％。制备方法过程包括，采用液相法制备中空或实心的过渡金属氧化物，在此基础上，采用氮化烧结法将过渡金属盐直接氮化包覆在过渡金属氧化物表面上，制备出过渡金属氮化物包覆过渡金属氧化物的核壳材料。本发明制备的核壳材料，具有良好导电性、稳定性；可有效地降低锂空气电池充放电极化，减少电池内阻，兼具良好的放电容量；同时制备工艺方法简单、操作方便、成本低、易实现规模化生产。
1158
0
一种处理废旧锂离子电池正极片提取有价金属的方法，其特征在于，将失效锂离子电池正极片在还原剂碳的存在下，于温度450~650℃通入氯气进行氯化处理，得到烟尘与含有价金属凝聚态氯化物的混合产物；将所述的混合产物通过水浸得到不溶于水的不溶物以及溶于水的有价金属氯化物溶液。本发明的方法具有短流程高效回收高纯度铝盐和其他有价金属化合物；且处理过程中不采用酸、碱或有机溶剂，易于环境治理。
719
0
本实用新型公开了一种锂电池隔膜加工处理用的涂布机，包括隔膜涂布机，隔膜涂布机机架两侧的外壁均开设有滑动槽，机架相对两侧的外壁对称设有抬升机构，两个抬升机构之间轴接有橡胶压辊，抬升机构被装配为通过抬升机构使橡胶压辊保持沿机架开设的滑动槽方向保持运动。本实用提供的锂电池隔膜加工处理用的涂布机，不需要拆装橡胶压辊就能进行隔膜目标覆涂厚度的修改，减少了工人拆装橡胶压辊的时间，提高了工厂的生产效率，通过转动两个转动轴，来调整刮板架与凹板辊之间的距离，能更加便捷的调整刮板架上的刮刀位置，能节省工人调整刮刀的时间，提高了工人的工作效率，结构简单，便于工人进行使用，同时能便于厂家生产组装。
1144
0

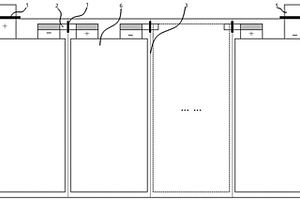

本实用新型公开了一体化成型的内串软包锂离子电池组，包括铝塑膜壳体、正极耳、负极耳和设置在铝塑膜壳体内的多个电芯单元，所述多个电芯单元通过导电片串联在一起，相邻电芯单元之间设置有铝塑膜热封条，相邻电芯单元之间的导电片上包覆有极耳胶层。本申请的锂离子电池组，一方面，通过铝塑膜壳体将多个电芯单元集成在一起一体成型，不仅提高了生产效率，而且提高了电池系统的能量密度；另一方面，通过在相邻电芯单元之间设置铝塑膜热封条，利用铝塑膜热封条的热封粘接工艺将电芯单元之间相互隔开，避免了电解液在高压下分解。此外，在导电片上包覆极耳胶层，热封时，便于与铝塑膜热封条或铝塑膜壳体更好的粘合。
1026
0
本实用新型公开了一种锂电池正极材料生产系统，包括反应釜，反应釜连接有用于向其反应腔内供给反应物料的物料供给装置，反应腔内设有用于对反应物料进行搅拌的搅拌装置。还包括用于控制物料供给装置和搅拌装置动作的控制器，物料供给装置和搅拌装置分别与控制器相连，以在搅拌装置在反应物料反应生成产品的过程中异常停止时，控制器控制物料供给装置关闭以阻止反应物料继续加入反应腔内。本实用新型的锂电池正极材料生产系统中，当搅拌装置因电网突然断电或搅拌装置本身系统机械故障等原因异常停止时，控制器控制物料供给装置立刻关闭以阻止反应物料继续加入反应腔内，从而避免反应腔内产生不良品，进而提高产品品质，减少不合格品的产生。
741
0

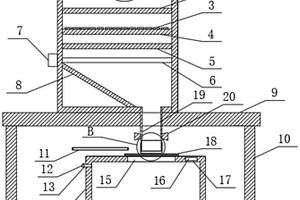

用于锂电池电解液的有机溶剂净化装置，涉及锂电池电解液领域，包括放置板，所述放置板底面两侧分别固定设置有支撑板，所述放置板顶面放置有净化筒，所述净化筒顶面贯穿设置有进液斗，所述进液斗顶部内侧纵向开设有环形插槽，所述环形插槽内设置过滤层一和过滤层二，所述过滤层一和所述过滤层二间通过连接杆连接，所述净化筒内安装有脱水网一和脱水网二，所述脱水网一和所述脱水网二间安装有磁性过滤层，所述净化筒底面设置有出液斗，所述出液斗贯穿所述放置板，所述出液斗上设置有阀门一，所述放置板下方设置有盛液筒，所述盛液筒顶部设置有进液口。本实用新型解决了有机溶剂除水净化装置存在处理时间长且净化效果不佳的问题。
1158
0

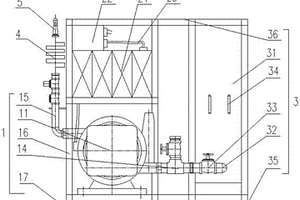

轻便移动式锂电池动力消防装置，包括消防泵系统、锂电池动力系统、水箱系统、消防水带和消防水枪；消防泵系统包括高压消防泵、低压直流电机和连接轴，高压消防泵与低压直流电机通过连接轴连接；高压消防泵上设有消防泵进水管和消防泵出水管；锂电池动力系统与低压直流电机相连；水箱系统包括水箱，水箱与消防泵进水管连接，消防泵出水管与消防水带连接，消防水带与消防水枪连接；水箱底部设有水箱滚轮，还设有固定支架，固定支架为两层结构，消防泵系统安装于固定支架的第一层，锂电池动力系统安装于固定支架的第二层；固定支架底部设有支架滚轮。本实用新型结构轻巧，搬运方便，使用安全可靠。
1124
0
本发明涉及电池回收技术领域，特别涉及一种磷酸铁锂电池破碎装置及破碎方法。包括粉碎箱；所述粉碎箱内壁上靠近一端端口的位置转动连接有锤料单元，所述粉碎箱内壁上靠近另一端端口的位置转动连接有返料单元；所述返料单元包括第二传动杆；所述第二传动杆转动连接在粉碎箱远离锤料单元的一端内壁上，且两者中轴线重合；所述第二传动杆上安装有第二转盘；所述第二转盘的侧壁上呈环形阵列分布有若干组转盘延长杆，所述转盘延长杆另一端安装有滤网安装杆，所述滤网安装杆另一端向锤料单元方向水平延伸。本发明通过滤料斗内壁将体积较大的废旧磷酸铁锂电池碎片反弹进行二次粉碎，提高了粉碎质量。

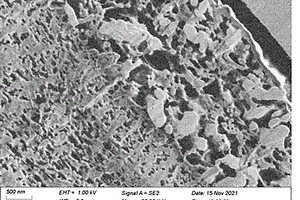

一种包含多孔PVDF系树脂涂层的锂电池隔膜，多孔PVDF系树脂涂层位于基膜至少一个表面上，多孔PVDF系树脂单面涂层厚度为0.5‑3.5μm，其粘结强度(N/m)/涂层透气增值(s/100cc)≥0.25，并且粘结强度(N/m)/单位涂层面密度（g/m2/μm）≥10，得到厚度、涂层透气增值、粘结强度以及热收缩性均优异的多孔PVDF系树脂涂层，所形成的锂电池隔膜在循环性能和耐热性能方面也表现优异。
779
0

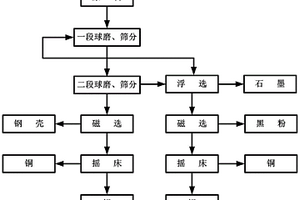

本发明属于电池材料回收领域，公开了一种废旧锂电池的湿法分选工艺及其应用，该湿法分选工艺包括以下步骤：对废旧锂电池的分选原料进行湿法球磨，得到球磨产物；将球磨产物进行筛分，得到粗粒级、中粒级、细粒级的筛分后料；将中粒级的筛分后料进行湿法球磨，筛分，磁选，摇床，得到铜、铝、钢壳；将细粒级筛分后料通过浮选，磁选，摇床，得到正极材料粉、石墨、铜、铝。本发明的湿法分选工艺中采用“重、磁、浮”联合处理，钢壳的回收率为99％，石墨的回收率为90‑92％，正极材料粉中钴回收率为99％以上、镍回收率为99％以上、锰回收率为99％以上，铜回收率为93‑95％，铝回收率为93‑95％。
本发明公开了一种薄壁型局域石墨化多孔碳球材料及其制备方法和在锂硫电池中的应用，多孔碳球材料为具有薄壁孔的局域石墨化多孔碳纳米球；其制备方法是：将水性树脂、水溶性无机盐、表面活性剂及过渡金属盐类溶于水，得到喷雾溶液；所述喷雾溶液通过喷雾干燥，得到局域石墨化多孔碳纳米球前驱体；局域石墨化多孔碳纳米球前驱体进行热解，即得，该制备方法工艺简单，重复性好，制备的薄壁型局域石墨化多孔碳球材料具有导电性优良、孔径大及比表面积高等优点，将其应用于锂硫电池硫载体，表现出高比容量、长循环稳定性和高倍率性能，具有广阔的应用前景。
1018
0

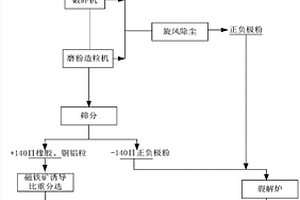

本发明公开了一种回收利用废旧动力锂电池中铜铝及橡胶的方法，其特征在于，包括以下步骤：1)拆解：将废旧动力电池包进行拆解得到电池单体；2)破碎和造粒：将电池单体进行一段破碎和二段超细粉磨造粒机得到产品A；3)筛分：使用筛分设备对产品A进行筛分，得到筛下物100‑160目正负极粉和筛上物100‑160目的产品B；4)磁铁矿诱导比重分选：对产品B先进行一次磁铁矿诱导比重分选得到纯净的橡胶粒和铜铝混合物，铜铝混合物再经二次磁铁矿诱导比重分选分别得到纯净的铜粒和铝粒。本发明采用了超细高纯磁铁矿诱导比重分选技术，可更好的回收废旧动力锂电池中的铜铝和橡胶，而且得到的铜铝和橡胶互含低。
842
0

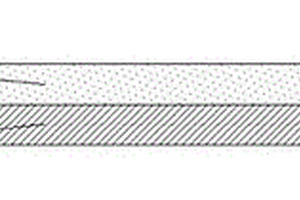

本发明公开了一种锂离子电池用石墨烯/芳纶涂覆隔膜及其制备方法，包括基层膜，所述基层膜的外侧设置有石墨烯/芳纶复合涂层，且基层膜的至少一个表面设置石墨烯/芳纶复合涂层，并且石墨烯/芳纶复合涂层由芳纶、微隙氧化石墨烯、溶剂、助溶剂、粘接剂和造孔剂；所述制备方法包括以下步骤：步骤1：对芳纶进行浸泡、干燥；步骤2：对芳纶进行紫外照射改性处理；步骤3：对芳纶和粘结剂进行混合搅拌。该锂离子电池用石墨烯芳纶涂覆隔膜及其制备方法，在基层膜的表面设置一个微隙氧化石墨烯/芳纶复合涂层。该涂层有芳纶、微隙氧化石墨烯、溶剂、助剂、粘接剂及造孔剂组成。并将其配以合理的比例，最终制成的改性隔膜的各种性能将大大提高。
1005
0
一种碳硅复合锂离子电池负极材料及其制备方法，Si作为内核其外表面紧密包覆有一层SiO2层，SiO2层与最外层C包覆层间为空心层；内核Si占所述复合材料的质量百分比范围为30％-70％。所述的空心层是在所合成Si/SiO2/C复合材料上，将中间层SiO2部分刻蚀得到。本发明材料作为锂离子电池负极材料的电化学应用，具有高循环稳定性和高库伦效率的优点。该实验过程环境污染小，工艺易于控制，适宜于大规模工业化生产。
1153
0

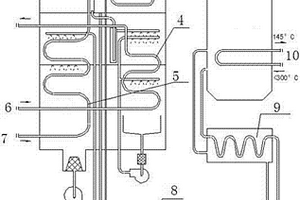

一种低温烟气双效溴化锂吸收式冷水机组，包括高温发生器和低温发生器、冷凝器、蒸发器、吸收器、低温热交换器、高温热交换器，低温发生器和高温发生器为并联结构，高温发生器内具有<300℃低温烟气管，高温发生器的蒸汽和浓溶液输出管通过低温发生器换热后再连接进入冷凝器，低温发生器和冷凝器输出分别连接蒸发器和吸收器，蒸发器和吸收器内装有冷却水管和空调水管，低温发生器和高温发生器之间还串接有低温热交换器和高温热交换器。本实用新型能有效解决烟气型双效溴化锂吸收式冷水机组制冷时只能采用300℃以上高温烟气、<300℃低温烟气只能用于低效率单效烟气型机组的问题，提升烟气利用效率。
961
0
本实用新型公开了一种生产锂电池正极材料的刷钵装置，包括一架体,所述架体与辊道窑中的辊道窑架体对接；由所述架体远离所述辊道窑架体的一端开始依次设置在所述架体上的操作平台、刷辊；设置在所述架体上的刷辊驱动机构，所述刷辊驱动机构与所述刷辊的一端驱动连接；设置在所述架体内且至少位于所述操作平台、刷辊下方的料盆。本实用新型的优点在于：解决了目前锂电池正极材料生产过程中因装料匣钵底部粘附的正极材料跌落在辊棒上，经高温烧结造成辊棒结垢，导致拱炉甚至辊棒断裂的问题，回收正极材料还可以降低生产成本。
1032
0

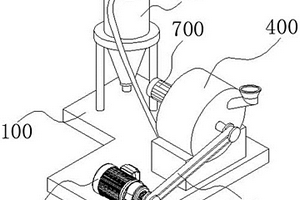

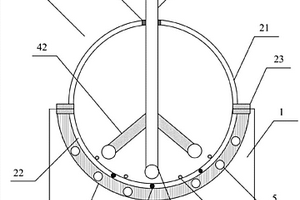

本实用新型公开了一种石墨烯锰酸锂材料的生产装置，用于研磨环节工艺，包括底座、外壳、加热器和研磨装置；所述外壳为不锈钢球面壳体，所述球面壳体分为上壳和下壳；所述上壳和下壳的圆口边缘分别设有法兰盘，所上壳和下壳可以通过法兰盘进行连接，所述上壳的法兰盘与所述下壳的法兰盘之间设有密封垫圈；所述底座上设有所述加热器，所述温控系统包括处理器和温度传感器，所述温度传感器内置在所述下壳的壳层内，所述处理器和温度传感器连接，所述处理器与所述加热控制器连接。本实用新型提供的一种石墨烯锰酸锂材料的生产装置，研磨效果更好。
729
0

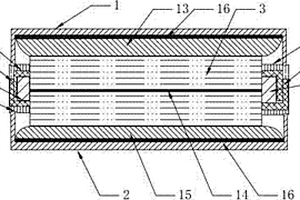

一种锂离子电池盒，包括电池盒本体以及装设于电池盒本体内腔的若干组并联电池组，电池盒本体包括相互扣合形成容腔的金属上盖和金属下盖，金属下盖和金属上盖的内表面均贴有一块可吸放热量的相变材料贴膜，并联电池组与所述相变材料贴膜紧密接触。本实用新型的优点在于：1）采用热容较高的相变材料，可以吸收和放出较多的热量，保证电池的温度变化较小，有效控制电池的温度。2）减震性能优良，相变材料呈现不流动的粘稠状，能够有效吸收来自整车的振动；并且没有液体流动性及泄漏问题。3）锂离子电池盒采用金属冲压而成，导热性能好且比塑料材质牢固、耐用。4）安装和维护方便，易于加工，成本低。
1137
0
本发明提供了一种从废旧锂离子电池中浸出有价金属同步脱氟的方法，包括以下步骤：将废旧锂离子电池进行预处理得到电极粉料，将电极粉料与浓硫酸混合均匀，进行酸化焙烧，控制酸化焙烧的温度为220～750℃，时间为1.0～24.0h，焙烧完成后在焙烧料中加入浸出剂进行浸出，浸出完成后进行过滤，得到低含氟量有价金属浸出液。本发明的方法，将电极粉中氟的脱除和有价金属的浸出有机结合起来，首先通过酸化焙烧脱除电极粉中的氟，再采用酸浸法进一步浸出电极粉料中的有价金属，最终得到有价金属浸出液含氟量低，且其工艺流程简短、操作简单、工艺成本低，易于实现大规模化生产。
817
0

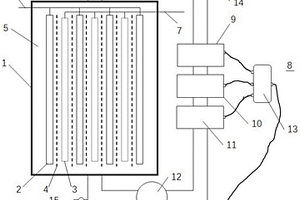

本发明提供了一种锂离子电池的电解液循环与净化闭路系统，锂离子电池设置电池壳体、电池壳体内的相间排列的多个负极板和多个正极板，位于相邻的负极板与正极板之间的隔板以及设置在电池壳体内的电解液，同时电解液循环与净化闭路系统设置有监控模块、热交换模块、组分调控模块、驱动模块和管理控制模块，监控模块、热交换模块、组分调控模块和驱动模块均与电池壳体内部连通，且监控模块、热交换模块、组分调控模块和驱动模块分别与所述管理控制模块电连接；本发明具有实时监控电池内电解液的成分，进行主动调节的功能，同时还具有监测电解液温度并保持其稳定的功能。
783
0
本发明公开了一种锂离子电池聚合物隔膜的制备方法，其特征在于包括以下步骤：使用聚合物单体在引发剂的作用下在层状硅酸盐的层间原位聚合，得到有机改性的层状硅酸盐纳米颗粒，并引入到聚合物隔膜基体中，采用非溶剂致相分离法制备聚合物隔膜。经测试表明与传统隔膜相比，本发明工艺制备的聚合物隔膜能够显著提高吸液率进而提高了锂离子电导率。并且在有效范围内添加一定量的层状硅酸盐纳米颗粒有利于提高聚合物隔膜的机械强度与热稳定性。 1
673
0
本发明提供了一种利用废旧锂电池回收制备铝铜合金的方法，首先将废旧锂电池进行破碎并分选出活性物质粉和含铜铝的混合粉末，之后将含铜铝的混合粉末置于摇床上重力分离出富铝粉末、富铜粉末和活性物质粉，接着使用浓度为0.1～0.3mol/L的硫酸溶液去除富铝粉末表面的氧化铝膜，之后清洗多余酸溶液并烘干，将烘干产物与分离剂按一定的质量比加入至焙烧炉中，升温至680～850℃使得烘干产物与分离剂完全熔化并保温一定时间t1，搅拌熔化产物并去除表面浮渣，再将焙烧炉温度调整至720～760℃，并往熔化产物内加入四氯化碳，搅拌并保温一定时间t2，在搅拌过程中去除表面浮渣，制得铝液，最后将铝液浇铸形成铝铜合金。本发明方法，工艺简单新颖，污染小，产品纯度高。
899
0

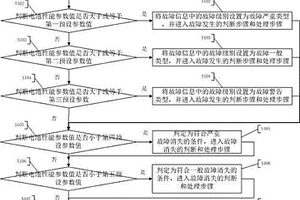

本发明提供了一种动力锂电池的故障处理方法，所述方法包括以下步骤：获取当前的故障信息；在故障为严重故障、一般故障或警告故障的情况下，进入故障发生的判断和处理步骤；判断当前故障是否具备严重故障消失的条件，若是，进入故障消失的判断步骤和处理步骤；在严重故障未消失的情况下，判断当前故障是否具备一般故障消失的条件，若是，进入故障消失的判断和处理步骤；在一般故障未消失的条件下，判断当前故障是否具备警告故障消失的条件，若是，进入故障消失的判断和处理步骤；对应地，本发明还提供了一种动力锂电池的故障处理装装置。本发明能够对电池故障进行有效处理，解决了故障反复出现与消失的技术问题。
中冶有色为您提供最新的湖南长沙有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
