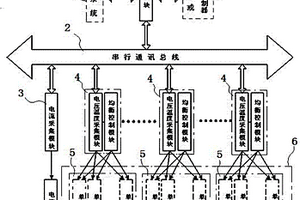

本实用新型涉及一种锂离子动力电池控制装置,包括安装有电子器件的基板;电子器件包括:一个主控模块,一个连接有电流传感器的电流采集模块,以及若干个由电压温度采集模块和均衡控制模块组成的控制单元,每个控制单元用于分别控制构成电池组的若干电池包中的一个电池包;电流采集模块及每个控制单元的电压温度采集模块通过串行通讯总线与主控模块连接。本实用新型采用的是能量转移式串联均衡方案,减少了能量的浪费,大大提高了电池装置的能量利用率。本实用新型具有实时数据采集与处理和高度集成智能化及分布式安装的优点,还具有数据采集速度快、精度高、抗干扰能力强、便于更换维护等优点。

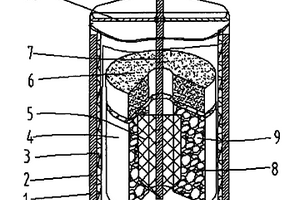

本实用新型公开了一种具有两种阴极载体的柱式锂电池,它包括壳体,壳体上连接上盖,壳体内设的阳极片,阴极引出柱,阴极引出柱穿出上盖,阳极片内层设的隔膜,电解液,隔膜与阴极引出柱之间的空间内设置有阴极载体,阴极载体由非连续性的含碳材料结构的阴极载体和连续性含碳材料的结构的阴极载体两部分构成。其中阴极载体由两部分共同组成;二者上下叠加并协同配合,可以显著提高电池放电性能,同时能有效降低电池的开路低压等异常,提高下机电池优等品率。

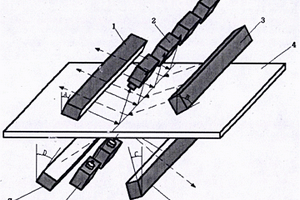

本发明涉及锂电池极片表面缺陷检测装置的成像系统及其使用方法,包括第一LED光源,第二LED光源,第三LED光源与第四LED光源;光源均以设定角度照射极片同一片区域;第一LED光源和第三LED光源产生的反射光进入线阵相机镜头的主光轴以形成明场环境,余下光源照明形成暗场环境;预设切换明场、暗场两种照明环境的组合模式;在预设组合模式被完整执行一次的时间内,线阵相机采集极片表面的图像。本发明充分利用两种照明环境来识别不同的缺陷,全面且准确的完成极片表面的缺陷检测。
本发明提供一种用于废旧锂电池含钴正极材料生产四氧化三钴的复配溶剂及使用方法。首先,将聚醚类物质与二羧酸类化合物在一定条件下混合形成复配溶剂,随后将废旧正极材料与聚醚‑二羧酸复配溶剂进行混合搅拌,搅拌结束后加入助溶剂,并通过离心固液分离,即可获得有机酸钴紫色固体粉末,进一步将粉末进行洗涤、干燥和焙烧等操作,可得到具有较高纯度的四氧化三钴产品。本发明所采用的复配溶剂成本可控,属于高沸点、低挥发性的无水体系,且仅含C、H、O三种元素,全流程不产生废水与废气,符合绿色发展理念。

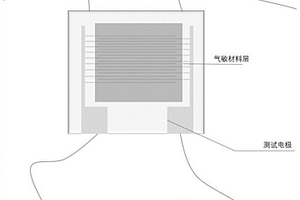

本发明公开了一种自发光光电联合激发锂电池泄漏监测传感器、制备方法及应用,包括轴向上依次层叠设置的基座、发光层、绝缘基板、三氧化钨气敏材料层以及测试电极。本发明的气敏传感器利用自带光源激发实现了室温气体检测,在完全不加任何加热电压的情况下可对较低浓度气体进行灵敏响应,大大提高了检测的安全系数,减少安全事故的发生,且制作简单,成本低廉。

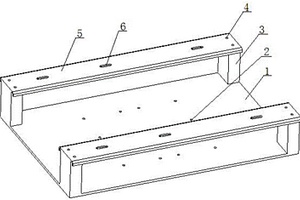

一种锂离子动力电池包振动试验用夹具,包括固定于振动台的长方形底板(1),所述的长方形底板(1)上根据振动台面上的固定螺孔位置对应设置有配套的螺纹孔(2),长方形底板(1)四角分别设置有支撑座(3),长方形底板(1)同侧的支撑座(3)之间通过承载板(5)连接,所述的承载板(5)上设置有弧形孔(6)。能够将电池包(7)固定在振动台上,并且能够模拟其在车上支架内的状态进行振动试验;且该夹具能够扩展用于不同尺寸的电池包(7),具备相当的通用性。

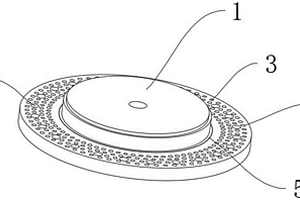

本实用新型提出了一种集流盘及圆柱型锂离子电池,通过在盘本体上模切出弹片,并将弹片与极柱焊接,弹片压缩后发生形变,从而将集流盘与箔材端面焊接处抵紧,如此,无需设置弯折的连接片,又能起到软连接的作用,即使流盘与箔材端面焊接处出现虚焊或者脱落,也能使二者保持紧密的电性连接;模切留下的贯穿孔可作为电解液注入通道,改善电解液在极片间的浸润;本实用新型的弹片装配完成后被压缩,几乎不占用电池壳体内高度空间,相比于现有的集流盘组件,可大幅度提高电池能量密度;设置弯弧部,使弹片在翘起角度很小时也能获得较大的弹力。

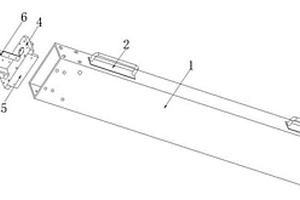

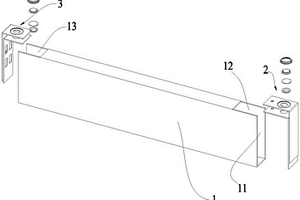

本实用新型提出了一种长条形锂电池顶盖结构,包括:壳体,呈长方体状,壳体长度方向两端分别具有第一侧和第二侧,壳体顶面靠近第一侧处开设有第一开口,壳体顶面靠近第二侧处开设有第二开口;正极导电装置,包括正极顶盖及正极柱组件,正极顶盖包括水平正极盖和竖直正极盖,正极柱组件安装在水平正极盖顶面,水平正极盖与第一开口配合焊接,竖直正极盖与壳体的第一侧开口配合焊接;负极导电装置,包括负极顶盖及负极柱组件,负极顶盖包括水平负极盖和竖直负极盖,负极柱组件安装在水平负极盖顶面,水平负极盖与第二开口配合焊接,竖直负极盖与壳体的第二侧开口配合焊接。本实用新型可以减少正极顶盖及负极顶盖与壳体的焊接范围,提高电池生产效率。

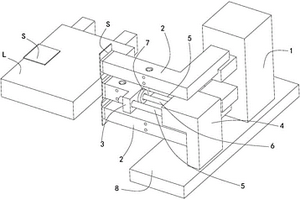

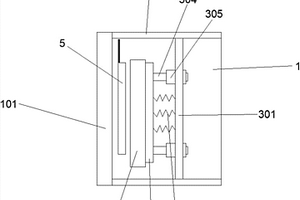

本实用新型提出了一种锂离子电池裸电芯贴侧胶装置,通过设置吸块、固定块、导向轴和复位装置,裸电芯侧面的隔膜与胶带之间通过吸块压紧,因此粘贴牢固,能防止胶带移动从而拉翻隔膜,导致隔膜翻折,影响电芯品质和性能;设置测力传感器,检测复位装置的压力,从而精准控制裸电芯侧面的隔膜与胶带之间的压紧程度,防止过压及压不紧的情况;本实用新型结构简单,空间占用小,便于在原有贴胶机构中改造优化增加,装配操作便捷;实际生产过程中,点检维护方便,可操作性强;能大幅度提高裸电芯贴胶产品质量。

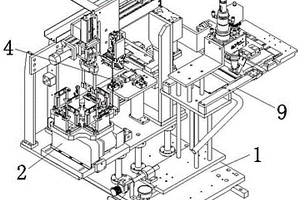

本实用新型的一种锂锰一次电池网状极耳焊接设备,包括多工位上料机构、XY调整机构、TAB片定位机构、取料机械手机构、极耳折弯机构、激光焊接机、负压吸粉尘机构、电芯压紧机构和焊接机械手机构等。本实用新型实现能自动对工件进行上料、传送、定位、折弯、焊接和自动回收粉尘等一系列操作,其整个操作过程无需人工参与,其自动化操作程度高、定位精度高和生产效率高,其解决了传统单一的极耳焊接机构难以与其他生产线体相连接,其采用人工在不同线体之间移送工件的操作方式导致其具有工人的劳动强度大、劳务成本高、生产效率低、通用性差及无法在一台设备上对工件完成上料、定位、折弯和焊接等不同的加工工序的问题。

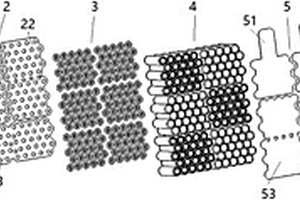

本实用新型所涉及的组装便捷且增加安全性的动力锂离子电池组,依靠电池组外壳内部上下底面上设置的系列定位柱与外壳体内侧面共同形成的几何关系限定,实现电池在电池组中的定位。用安装在电池组外壳内部的金属极板实现电池组中电池的并联和串联。在电池组中每个电池上加装一个限流保险片,用以应对某单个电池发生内部短路时的不利局面。本实用新型的电池组,成组时不需点焊操作,成组工序简捷,不对电池产生热物理损伤,且方便电池的后续维护、更换及回收。
锂亚电池的盖组组件结构,它包括圆环型的绝缘子(1),穿过绝缘子(1)中间位置的芯柱(5),有聚四氟绝缘片套装在芯柱(5)上,其特征在于还包括镍带集流片(6),所述的镍带集流片(6)呈半包围结构固定在芯柱(5)的下方。本实用新型绝缘子的芯柱比现有的短,成本低;加工工艺更简单;所需原材料较少。集流片材质为纯镍带,导电性好于原来的不锈钢网,且集流片与芯柱的接触面积大。

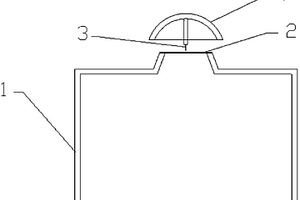

本实用新型涉及锂亚硫酰氯电池防爆注液系统,其不同之处在于:其包括注液箱、半球形收集装置,在注液箱上端面开一圆台孔,圆台孔顶端套有封口薄膜,封口薄膜上方设置有一个凹面向下的半球形收集装置,半球形收集装置的下端设置有用于穿刺薄膜的穿刺装置。本实用新型当电池在密闭的注液箱中爆炸时,能迅速释放注液箱中的压力,防止对注液箱造成损坏。

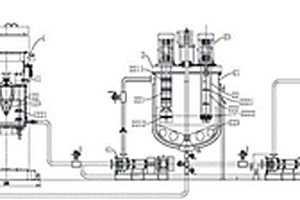

本申请涉及一种锂电池纳米浆料行星均质分散乳化混料系统,包括:行星混料装置;反应釜装置;均质装置;以及脱泡过滤除铁装置;其中,均质装置包括第一均质机、第二均质机及第三均质机,第一均质机的一端与行星混料装置的第一出口端连接,第一均质机的另一端与反应釜装置的第二进口端连接,第二均质机的一端与反应釜装置的第二出口端连接,第二均质机的另一端与行星混料装置的第一进口端连接,第三均质机的一端与反应釜的第二出口端连接,第三均质机的另一端与脱泡过滤除铁装置的第三进口端连接,脱泡过滤除铁装置的第三出口端与第一均质机连接行星混料装置的第一出口端的一端连接,能够通过小容量的行星混料装置实现大容量的浆料的混合。

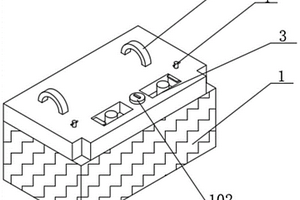

本实用新型涉及电池防水外壳技术领域,且公开了储能锂电池组防水外壳,包括全防水外壳,所述全防水外壳的顶部固定安装有两个固定片,所述固定片的顶部固定安装有提手,所述全防水外壳的左侧设置有内板,所述内板的正面固定安装与侧板,所述内板的左侧固定安装有插头支架,所述内板的左侧设置有外保护封板。通过将包装好的电池放入全防水外壳中,通过外保护封板与内板的表面开设有防水接头预留孔,将防水头安装在预留孔内部,然后通过导线与电池连接,然后再通螺丝将内板、侧板、插头支架和外保护封板安装在全防水外壳的内部,同时在且内板、侧板、插头支架和外保护封板与全防水外壳之间粘接有防水密封条,堵住小缝隙,减少漏水的机率。
一种用于锂电池制造的极片收卷设备,包括底板,底板上安装有固定板,固定板上转动安装有空心筒;固定板上设置有收卷机构,收卷机构用于控制空心筒旋转;空心筒上设置限位板、活动板,卷盘套设在限位板和活动板之间的空心筒上;限位板和活动板之间的空心筒外周设置有可伸缩的固定机构,固定机构可与卷盘内周接触并固定住卷盘。本实用新型能够将不同大小的卷盘以空心筒为轴心放置于空心筒的外侧,使卷盘能够均匀的对极片进行匀速均匀的收卷,降低极片发生缠绕,还能够对卷盘的两侧进行夹持,降低卷盘在对极片进行收卷的过程中发生自转,确保极片能够正常进行收卷,并在卷盘对极片进行收卷拉扯的过程中,可以保障极片不会发生偏转。

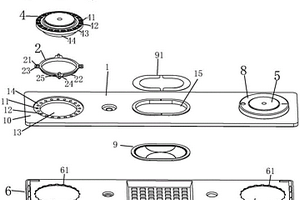

本实用新型公开了一种锂电池顶盖组件,包括:顶盖板;第一密封件与第二密封件;第一电极端子与第二电极端子;下部绝缘支架;第一固定件与第二固定件。在第一固定件上成型的第一胶体贯穿端子注塑过孔、密封件注塑过孔与顶盖板注塑过孔,并与下部绝缘支架连接于一体,在第一固定件上成型的第一咬合胶体嵌入端子咬花凹槽与顶盖板咬花凹槽内;在第二固定件上成型的第二胶体贯穿端子注塑过孔、密封件注塑过孔与顶盖板注塑过孔,并与下部绝缘支架连接于一体,在第二固定件上成型的第二咬合胶体嵌入端子咬花凹槽与顶盖板咬花凹槽内,形成一体式密封结构。
本实用新型涉及电容领域,尤其是一种电容盖组及使用该盖组的锂离子电容。电容盖组的不同之处在于:其包括盖体,所述盖体具有相对设置的正面和背面,所述盖体的正面边缘形成有环形凸台结构,所述盖体上还开设有贯穿所述盖体正面及背面的中心孔;穿过所述盖体中心孔的正极柱,所述正极柱和所述盖体中心孔的孔壁之间具有间隙,所述正极柱的直径为3mm~4mm;及用于连接所述正极柱及中心孔的玻璃封。本实用新型具有更好的密封性能和高低温性能,不仅便于加工,而且提高了装配效率。
本实用新型公开了一种新能源用便于拆卸的锂电池,包括外壳、电池本体和拉动杆,所述外壳的内部底壁安装有弹簧柱,弹簧柱的顶部安装有电池本体,所述外壳的外壁贯穿安装有拉动杆,所述拉动杆的外壁安装有限位杆,所述拉动杆的一端安装有旋转把手。本实用新型通过安装有安装电池时,移动拉动杆,拉动杆带动限位杆从固定孔和固定槽中滑出,拉动杆带动转动楔形杆发生转动,此时将电池放置在外壳的内部,推动拉动杆,转动楔形块转动至竖直位置,与第一楔形块相互配合相互卡住,实现对电池的安装功能,转动拉动杆,将限位杆转动至固定槽的内部,防止拉动杆发生转动,实现安装与拆卸功能。
本实用新型提供了一种高温型锂亚硫酰氯电池,包括电池壳、盖组和封装于电池壳中的卷芯,卷芯包括阳极组件、阴极组件和隔膜,选用较厚的电池外壳,提高电池壳体承受的压力,电池壳由不锈钢直筒和不锈钢底板氩弧焊焊接构成,直筒的壁厚为0.6mm,底板的厚度为2mm,提高了电池壳体的抗压强度,提高了电池容量;采用整体式阴极结构,所述阴极组件为正极片,盖组中心设有导电芯柱,正极片点焊焊接固定于导电芯柱7上,取消了装配过程中阴极镍带和盖组的点焊连接,提高了生产效率,提高了产品的质量稳定性,该电池能够耐165℃使用,可承受高温环境下电池内部产生的高压力,可容纳更多的阳极和阴极活性物质,提高了电池安全可靠性。

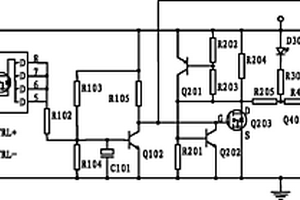

本实用新型提供锂电池外控恒流激活电路,它包括激活电压判断限制单元、外控激活单元、激活放电控制单元、激活放电单元和恒流控制单元,在现在使用的一般电路的基础上,设计新的电路结构,在电路的激活单元上增加外控激活单元和恒流控制单元,在电池外部实现电池的恒流激活。与原有激活方法相比,新的外控恒流激活电路方法能更加方便、简捷地实现电池的激活,且激活时间更短。

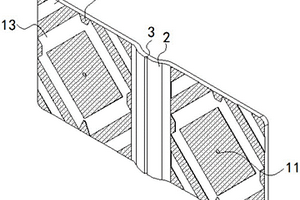

本实用新型提出了一种方形锂离子电芯连接片,其包括两个连接部和熔断部,通过在熔断部中间位置开设的切割槽,便于电芯内部短路,电流过大时能够自己熔断,在电芯层面能够避免短路等异常带来的过流安全风险,提升了整个电池包的安全性能,设置的连接部通过压花工艺冲压一体成型,可以增强该连接片的结构强度,通过压花工艺冲压形成的多个第一凹槽和第二凹槽增大了连接部与空间接触的面积,进而增加了散热面积,便于电芯在使用过程中,极耳焊接处产生的热量尽快散发。

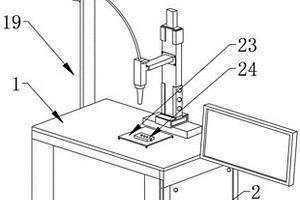

本实用新型涉及电池制造的技术领域,具体涉及一种锂电池盖帽压焊装置。包括工作台,工作台的一侧表面内部设置有防尘架,防尘架的内侧中部安装有防尘网,防尘架的另一侧表面顶端内部设置有滑轮架,滑轮架的内部设置有凹槽,凹槽内部两侧设置有滑轨,滑轮架的一侧表面设置有开口,开口的顶端和底端均设置有卡件,凹槽的内部设置有刷架,刷架的一侧表面设置有支架,支架的一侧表面中部设置有轮架,轮架的中部设置有螺杆,螺杆的一侧顶端设置有滑轮,滑轮的中部设置有第一轴承,刷架的一端安装有握把,刷架的另一端安装有刷毛。可方便快捷的清理防尘网,防止积灰导致压焊装置故内部障。

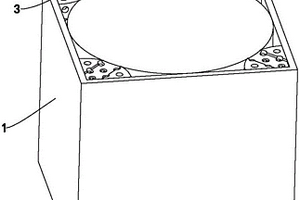

本实用新型提出了一种方形锂离子电池电芯支撑结构,包括:方壳、卷绕电芯和支撑柱,所述卷绕电芯嵌入安装在方壳内侧,所述方壳内壁包括沿卷绕电芯的周向阵列排布的四个直角内壁,直角内壁的长度方向与卷绕电芯的轴线方向平行,每个直角内壁处均固定安装有一个支撑柱,支撑柱的侧壁包括两个直角面和一个支撑面,两个直角面分别与直角内壁的两壁面贴紧,支撑面与卷绕电芯表面贴紧。本实用新型的结构简单,能够有效提高方形电池中卷绕电芯的受力均匀度,从而避免卷芯的内部出现褶皱和极组螺旋等异常问题。

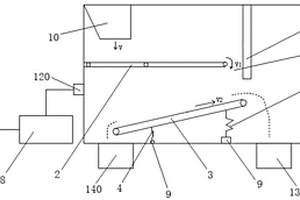

本实用新型涉及一种锂电池电芯材料的精准分拣装置,包括箱体、高速拉薄皮带机、低速皮带机、弹簧和风选组件,高速拉薄皮带机设置在箱体的内腔中;低速皮带机倾斜设置在箱体的内腔中,且位于高速拉薄皮带机的出料端的下方,箱体的内腔中在低速皮带机的下方设有多个弹簧,各弹簧的两端均分别与箱体和低速皮带机相连接;风选组件用于让低速皮带机的传输面上形成一定流速的风,且其流向与低速皮带机的传输方向相反。本实用新型的有益效果是:分拣效率大大提升,降低劳动强度,可以降低人工成本。
本实用新型公开了一种锂电池顶盖板极柱结构,包括极柱、端子板和咬花凹槽,所述极柱和端子板为分体式结构,通过激光焊接连接,所述极柱的外侧设置有凸缘,且所述凸缘的底部设置有凸台,所述端子板的内部开设有与凸缘相匹配的连接面,所述连接面套设在凸缘的外侧,所述端子板的两侧表面开设有均匀分布的咬花凹槽,且所述咬花凹槽之间间隔开设有注塑过孔。本实用新型分体式的极柱和端子板,减少了极柱的生产工艺步骤,降低了冲压工艺的成本投入;端子板上设置有双面的咬花凹槽,有利于胶体包裹凹槽后增加固定件与极柱之间拉力,使固定件与极柱表面接合密封性更好,可以取代密封圈零部件,降低生产成本。

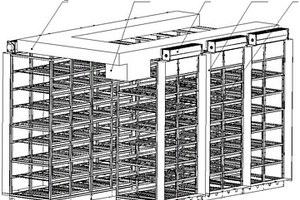

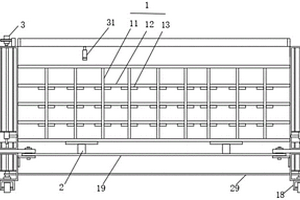

本实用新型提供了一种锂电池仓储存货异常排查装置,包括用于放置托盘的货架,所述货架侧面设置有检测机构,所述检测机构包括内部平行设置有丝杆和导杆的上支架,所述丝杆与安装在安装座背面的升降板螺接,两组所述安装座前侧对向安装有光电对射传感器,所述丝杆下部安装有带轮,两组所述带轮通过皮带连接,其中一个所述丝杆端部连接电动机,所述货架上安装有报警器。本实用新型结构设计科学合理,如货架光电传感器检测过程未发现异常,说明托盘已存放至货架内,如货架光电传感器检测后通过与之配合的报警器报警,说明托盘存放位置异常,通过报警器报警提示,人工现场确认处理,复位后恢复正常搬运工作。
本实用新型涉及一种用于锂电池极片表面缺陷检测装置的成像系统,包括第一LED光源,第二LED光源,第三LED光源与第四LED光源;光源均以设定角度照射极片同一片区域:第一LED光源和第三LED光源产生的反射光进入线阵相机镜头的主光轴以形成明场环境,余下光源照明形成暗场环境;预设切换明场、暗场两种照明环境的组合模式;在预设组合模式被完整执行一次的时间内,线阵相机采集极片表面的图像。本实用新型充分利用两种照明环境来识别不同的缺陷,全面且准确的完成极片表面的缺陷检测。
