陕西咸阳有色金属加工技术理论与应用

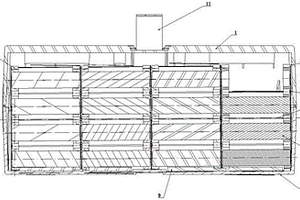

兼容48V16Ah和20Ah锂电池PACK结构 934

 0

本实用新型公开了兼容48V16Ah和20Ah锂电池PACK结构，它涉及锂电池技术领域，包括上壳体和下壳体，上壳体和下壳体组成外壳结构，外壳结构内设有数组电池模组；电池模组包括两个电芯支架和数个电芯；数组电池模组通过螺栓连接；电池模组通过缓冲泡棉保护；电芯支架的外表面设有青稞纸，端部贴设有PC片，电池模组的外侧面设有保护板，保护板背面粘有环氧板，环氧板置于青稞纸表面；上壳体的顶端留有第一插座孔和第二插座孔。本实用新型的优点在于：可兼容不同型号电动车，实现很好的绝缘效果，整体结构牢固，电池模组通过缓冲泡棉保护，避免在振动工况下电池寿命短的问题，杜绝振动导致的断路和松动问题，有效延长电池包使用寿命。

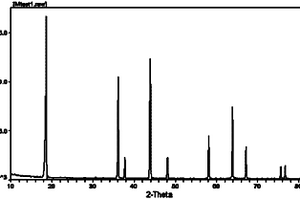

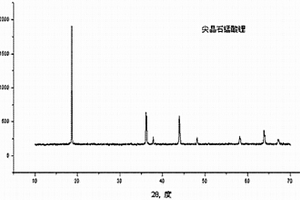

纳米锰酸锂的微波制备方法 805

 0

本发明公开了一种纳米锰酸锂的微波制备方法，按Li∶Mn的元素的化合物配制成均匀混合液，向此混合液中加入沉淀剂，并搅拌进行水浴加热，充分反应后得到LiMn2O4沉淀，经过滤、洗涤、微波干燥、过筛后，在空气中经微波烧结即得到纳米级粒径的LiMn2O4正极材料。该工艺采用在液相中混合反应物的方法，通过共沉淀制备出纳米级的锰酸锂，实现元素间分子级的混合。选用尿素作为沉淀剂，从而使得反应生成的沉淀细致均匀，更为致密。又通过微波烧结，对物料直接进行加热，使得物料受热均匀，产物颗粒更为均匀一致，结晶度更好。提升了产品品质，有利于制备性能稳定的锰酸锂；且能节省能源，缩短生产周期，提高生产效率。

纳米级磷酸金属锂盐LiMPO4/C的制备方法 681

 0

本发明公开了一种纳米级磷酸金属锂盐LiMPO4/C的制备方法,本发明将含有锂离子、过渡金属、磷酸根的可溶性化合物分别溶解形成均相溶液,将上述溶液混合均匀后,加入碳源溶液,调解pH并对上述混合液体进行油浴加热至有效成分充分沉淀形成絮状悬浊液,加入适量去离子水调解悬浊液浓度,然后在喷雾干燥设备中进行喷雾干燥,干燥后的产物在还原气氛中进行烧结,烧结产物冷却后取出即得到一次粒子在纳米量级,二次粒子为微米级球形/类球形均匀包碳LiMPO4/C材料。本发明制备方法制得的LiMPO4/C一次粒子为纳米量级,有效缩短了离子传输路径并在颗粒表面形成均匀热解碳层提高了电子传输效率,利于大功率充放电,并且形成的微米级二次颗粒有利于电池涂布工艺加工。

在空气气氛以草酸亚铁为铁源制备磷酸亚铁锂的工艺 576

 0

本发明公开了一种在空气气氛以草酸亚铁为铁源制备磷酸亚铁锂的工艺，以二价铁的的草酸亚铁为铁源，将碳包覆与碳成膜工艺结合，碳包覆形成的碳膜的还原性能保持在空气气氛的高温条件下，二价铁离子的稳定存在，从而能够在空气气氛条件下制备磷酸亚铁锂，不需要保护性或者还原性气体，如氮气，氩气，氢气等。对反应炉的气密性和氧含量没有要求，实现了在空气气氛下磷酸亚铁锂的制备。将草酸亚铁中的碳包覆和成膜的碳有机结合起来，实现了烧结工艺的碳成膜保护作用和烧结后碳包覆提高导电性作用；还避免在三价铁制备时碳还原过程中出现铁单质的杂质影响。

锌掺杂和氧化锌包覆的磷酸铁锂的制备方法 763

 0

本发明公开了一种锌掺杂和氧化锌包覆的磷酸铁锂的制备方法,该磷酸铁锂由掺杂锌的LiFePO4颗粒,掺杂锌的LiFePO4颗粒表面的ZnO颗粒组成,将掺杂锌的LiFePO4颗粒与ZnO颗粒前躯体混合、搅拌均匀,然后在80～100℃烘干,随后在惰性气氛下经过500～600℃烧结4～5h。本发明所要求的技术、设备简单,易操作,可实现新型组成结构的磷酸铁锂的制备。

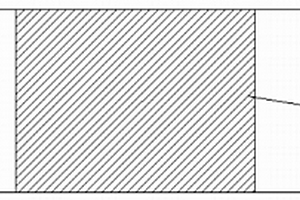

倍率型锂离子电池 806

 0

本实用新型涉及一种倍率型锂离子电池。包括正极、负极、隔膜和非水电解液，其中正极由铝箔集流体和涂覆在其两面的涂层(1)构成，负极由铜箔集流体和涂覆在其两面的涂层(1)构成，其特点是：所述正极和负极上的涂层(1)均为间歇涂层，而在铝箔集流体或铜箔集流体空白处均安装有极耳(2)。经过试验证明，本实用新型通过对涂层或/和极片的尺寸选择方案，以及电池正负极层数的选择，可以实现一种经济、安全可靠的功率型锂离子电池。本实用新型着眼于选择合适的正极电极片的宽长比、厚和表面积比及叠片层数来达到提高电池容量性能、降低电池的内阻和预测电池成品率的目的。

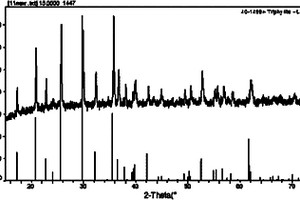

多元掺杂磷酸铁锂及其制备方法 645

 0

一种多元掺杂磷酸铁锂及其制备方法，分别称取Li3PO4、Fe2O3、OsO2、RuO2，然后混合，将得到的粉料加入丙酮中并置于球磨机中研磨均匀，得到研磨浆料；将研磨浆料干燥，然后向得到的粉体中加入柠檬酸的饱和水溶液，得到流变相的前躯体；在惰性气体的保护下，将流变相的前躯体升温至300℃恒温焙烧，然后随炉降温后取出研磨均匀；将研磨得到的研磨粉体压成块状体，块状体在惰性气体的保护下于600℃恒温焙烧，然后随炉降温至室温，即得多元掺杂磷酸铁锂。该多元掺杂磷酸铁锂化学表达式为：LiFe1-x-yOsxRuyPO4/C；其中，0

户外运动用充电锂电池装置 995

 0

本实用新型公开了一种户外运动用充电锂电池装置，包括壳体、锂电池、转动块以及接头组件；壳体具有一密闭的容纳腔，壳体上形成有一防水槽；锂电池固定于容纳腔内；转动块转动设置于壳体上、并可转动至第一位置及第二位置，当转动块位于第一位置时，转动块位于容纳腔内，当转动块位于第二位置时，转动块位于容纳腔外；接头组件固定于转动块上，接头组件与锂电池电连接，当转动块位于第一位置时，接头组件位于防水槽的内壁与转动块之间。本实用新型的有益效果是：当使用完毕后，将电器的接头拔出后，转动转动块到第一位置，接头组件位于防水槽的内壁与转动块之间，防水效果良好，同时，转动块始终连接于壳体上，不会丢失，客户使用体验更佳。

在空气气氛以氧化铁为铁源制备磷酸亚铁锂的工艺 817

 0

本发明公开了一种在空气气氛以氧化铁为铁源制备磷酸亚铁锂的工艺,包括以下步骤:将LiH2PO4和Fe2O3按摩尔比(0.97～1.02)∶1混合成混合物;将形成的混合物采用碾磨或喷雾的方式混合均匀;将混合均匀的混合物移转至高温炉内;待温度降至室温时,取出物料,加入一定百分比的碳黑和酒精或加入其它有机碳、乙炔黑、碳纤维、糖类等再次混合均匀;形成包覆良好的碳膜前躯体;将混合均匀的物料移转至高温炉内于空气气氛下高温处理,最后降至室温即可。本发明锂离子电池磷酸亚铁锂的制备方法至少具有以下优点:所需的物质少,配比简单;反应没有废弃物;不需要使用其它氮气,氩气等保护性气氛,在空气气氛中就可以实现磷酸亚铁锂的制备。

合成磷酸铁锂材料的还原工艺方法 780

 0

本发明公开了一种合成磷酸铁锂材料的工艺方法，包括下述步骤：1)制备纳米级磷酸铁锂一次颗粒，得到磷酸铁锂前驱体纳米前驱体颗粒LFP；2)烘干和碳包覆，将前驱体和炭黑进行充分研磨搅拌混匀；3)磷酸铁锂烧结，得到磷酸铁锂正极材料。本发明利用共沉淀法得到纳米一次颗粒，反应溶剂使用异氟尔酮，此溶剂具有高沸点和溶解性强的优点，可以大大提高湿法合成的反应温度，提高LFP产物的纯度。该合成方法原料来源丰富、价格低廉，合成工艺简单易行、安全可靠、生产成本低、产率高，无环境污染，产物具有较好电化学性能。

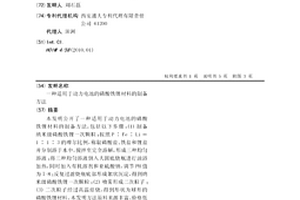

适用于动力电池的磷酸铁锂材料的制备方法 928

 0

本发明公开了一种适用于动力电池的磷酸铁锂材料的制备方法,包括以下步骤:(1)制备纳米级磷酸铁锂一次颗粒:按照P∶Fe∶Li=1∶1∶3的摩尔比例,称取磷酸盐、铁盐和锂盐并分别溶于水中,搅拌至完全溶解,形成三种均匀溶液;将三种均匀溶液倒入大圆底烧瓶进行油浴加热,同时加入有机溶剂和亚硫酸钠,调节PH值为7-8;反复过滤烧瓶底部形成絮状沉淀,得到纳米级磷酸铁锂一次颗粒;(2)喷雾形成二次粒子;(3)二次粒子经过高温焙烧,得到形状为球形的磷酸铁锂材料。本发明方法原料来源丰富、价格低廉,合成工艺简单易行、安全可靠、生产成本低、产率高,无环境污染,产物具有较好电化学性能。

测定锰酸锂材料性能的方法 728

 0

一种测定锰酸锂材料性能的方法，按质量份数在50-200份水中加入1-5份锰酸锂粉末，测定混合液的pH值；搅拌并向混合液中以1-5mL/s的速度滴定1mol/L的硫酸，加入的硫酸与加入的锰酸锂中锂元素的摩尔比为2:1，测定滴定后混合液的pH值；根据nF△E=-RTlnKeq，计算出n，n×锰酸锂的理论容量即为锰酸锂材料的实际容量。Keq＝0.0125，△E为两次测得的pH值的电位差，F为法拉第常数，T为滴定时的绝对温度，R=8.314J/(mol·K)。本发明研究了锰酸锂材料的化学脱锂行为，并计算出锰酸锂材料的实际容量。本发明简易、快速，测定时间短、设备要求低、节省了大量的资金和试验时间。

镍钴锰酸锂三元正极材料及其制备方法 659

 0

一种双包覆掺杂改性的高性能镍钴锰酸锂三元正极材料及其制备方法，材料包括Li(Ni_aCo_bMn_c)_1‑xM_xO₂和附着在其表面的双包覆层；所述的双包覆层里层为R_yO，外层为Al₂O₃；所述的锂、镍、钴、锰、掺杂元素M的摩尔比为1.02～1.12:a:b:c：0～0.12，其中a≥0.5，a+b+c＝1；本发明通过附着在Li(Ni_aCo_bMn_c)_1‑xM_xO₂表面的双包覆层提高了电性能中的倍率性能和循环性能；制备方法为Ti掺杂镍钴锰三元材料前驱体的合成、Ti掺杂样品的制备、双包覆样品的制备；本发明材料能量密度高，倍率性能良好，同时显著改善了电池的常温循环性能的优点。

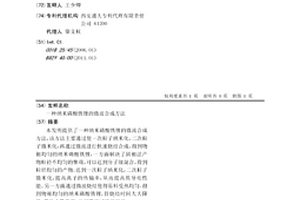

纳米磷酸铁锂的微波合成方法 754

 0

本发明提供了一种纳米磷酸铁锂的微波合成方法,该方法主要通过使一次粒子纳米化,二次粒子微米化,再通过微波进行快速烧结合成,得到物相均匀的纳米磷酸铁锂,一方面解决了固相法产物粒径不均匀的弊端,可以达到分子级混合,得到粒径均匀的产物,达到一次粒子纳米化,二次粒子微米化,提高离子的传输率,从而提高其导电性能。另一方面通过微波烧结使得原料受热均匀,得到物相均匀的纳米磷酸铁锂,且烧结时间大大降低,节约大量资源,达到节能减排的目的。

具备散热翅片结构的小型聚合物锂电池及电池组 780

 0

本发明提供一种具备散热翅片结构的小型聚合物锂电池及电池组，以解决现有的锂电池长时间在高温状态下使用会存有发生爆炸的隐患，因此均设置有散热翅，而常规的锂电池安装在较狭小的空间中，致使散热翅的长度不能够太长，严重限制了散热翅的散热效率的问题，本发明采用自适应机构的前端棱边处和后端棱边处分别通过铰轴转动连接有矩形状的边板，从而带动边板做扇动的动作，而卡轴的中部横向开设有供边板滑动穿过的卡孔，可通过卡轴限制边板，以便于迫使边板做扇动动作，从而产生流动气流，便于快速散热，本申请通过利用滑槽卡块安装模块化的电池主体和散热箱，降低了电池的生产规格数量，提高了通用性。

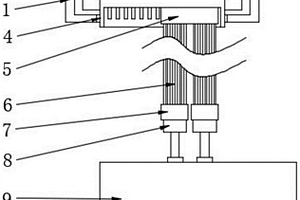

锂电池采样线线序快速检测设备 888

 0

本实用新型公开了一种锂电池采样线线序快速检测设备，属于锂电池线序检测技术领域，其中包括防护壳和锂电池，所述防护壳内固定连接有检测灯板，所述检测灯板的表面固定连接有指示灯，所述检测灯板的表面焊接有插排，所述插排通过检测灯板与指示灯电性连接，所述防护壳的表面开设有开口，所述插排的一侧穿过开口并位于防护壳的一侧，所述插排内插接有线束插头，所述线束插头的一侧设置有检测线束；通过防护壳和盖板，防护壳可对检测灯板、插排和指示灯进行保护，避免检测灯板、插排和指示灯暴露在外导致检测灯板、插排和指示灯损坏，同时防护壳和盖板为塑料材质，可确保装置的绝缘性，整个装置结构合理，使用方便，实用性强。

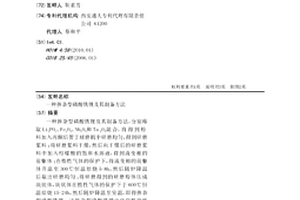

掺杂型磷酸铁锂及其制备方法 839

 0

一种掺杂型磷酸铁锂及其制备方法，分别称取Li3PO4、Fe2O3、Nb2O5和Ta2O5混合，将得到粉料加入丙酮后置于球磨机中研磨均匀，得到研磨浆料；将研磨浆料干燥，然后向干燥后的研磨浆料中加入柠檬酸的饱和水溶液，得到流变相的前躯体；在惰性气体的保护下，将流变相的前躯体升温至300℃恒温焙烧5-8h，然后随炉降温后取出研磨均匀；将研磨得到的研磨粉体压成块状体，块状体在惰性气体的保护下于600℃恒温焙烧15-24h，然后随炉降温至室温，即得掺杂型磷酸铁锂。该掺杂型磷酸铁锂电化学性能优良、材料晶型较好，粒径均匀，其化学表达式为：LiFe1-x-yNbxTayPO4/C，且0

碳包覆改性锰酸锂正极材料的制备方法 632

 0

本发明涉及一种碳包覆改性锰酸锂正极材料的制备方法。其特点是，包括如下步骤：(1)将锰酸锂加入到去离子水中；(2)向所得混合液中加入占锰酸锂质量10％～30％的可溶性有机碳源，然后再加入占可溶性有机碳源质量0.5％～5％的碳化催化剂；(3)将所得混合液通过喷雾干燥机喷雾造粒；(4)所得锰酸锂粉末装入坩埚中，300℃～450℃烧结0.5h～4h，然后冷却即可。本发明的制备方法避免了高温碳化将锰酸锂晶型的破坏，同时导致金属的还原的析出。有效地提高电极导电性、改善活性材料的表面化学、保护电极避免其直接接触电解液，从而可得到更好的循环寿命。

锂离子电池集流体用铜箔的制备工艺 968

 0

本发明涉及电化学镀膜，尤其是一种锂离子电池集流体用铜箔的制备工艺。其特点是，包括如下步骤：首先在电解铜箔的电沉积辊表面上进行局部绝缘处理，形成网点状的图形，然后再进行电解铜箔的电沉积工艺，沉积后得到的铜箔即为与电绝缘区域的网点图形一致的网孔状箔片。本发明提出了一种锂离子电池集流体用铜箔的制备工艺，可制备具有网孔状的铜箔，用于锂离子电池负极集流体，可减少锂离子电池中负极片中的铜箔重量占比，提高电池的单位重量克容量，且可兼容现有的锂离子电池生产中使用的铜箔生产设备，只需对现有的铜箔生产设备部件，即电沉积辊进行改进就可以实现。

便于安装拆卸的锂离子电池 893

 0

本实用新型属于锂离子电池领域，具体的说是一种便于安装拆卸的锂离子电池，包括保护壳；所述保护壳的顶端设置有顶盖，所述保护壳的内部设置有电池主体，所述电池主体底端的一侧皆设置有拆卸机构；所述拆卸机构包括固定槽，所述固定槽开设在保护壳底端的一侧，所述固定槽与固定块顶端的一侧卡合，且固定块套设在固定腔的内部，所述固定腔开设在保护壳底端的两侧，所述固定块与固定腔内壁之间设置有连接弹簧，所述固定块的底端胶粘有防滑垫，通过拆卸机构的结构设计，实现了方便对锂离子电池进行拆卸和安装的功能，通过辅助固定机构的结构设计，实现了减少锂离子电池在保护壳中的晃动的功能。

极片压实密度高的钴酸锂的制备方法 814

 0

本发明涉及一种极片压实密度高的钴酸锂的制备方法。其特点是，包括如下步骤：(1)将电池级碳酸锂、粒度为2.5～5μm的四氧化三钴，以及掺杂原料氧化镁、氧化铝、氧化钛或氧化锆，进行原材料称量；对混合好的生料，进行一次烧结；(2)将电池级碳酸锂、粒度为5～9μm的四氧化三钴，进行球磨混合；对混合好的生料，进行一次烧结；(3)将步骤(1)和(2)制得的粉末，分别称取，进行球磨混合，进行二次烧结。本发明方法具有明显提高极片压实密度、极片加工性能优良、浆料配方通用性高、循环寿命长等优点，特别是具有所需生产设备简单、生产工艺条件转变简单的优点。

锂离子电池负极材料及电池负极制作方法 1060

 0

一种锂离子电池负极材料及电池负极制作方法，负极材料由以下质量百分比含量组分组成：石墨94~98.5%、导电剂0~3%、粘结剂1.5~6%；粘结剂由质量比为1:（1~2）的羧甲基纤维素和丁苯橡胶组成，其中丁苯橡胶为粒径小于0.2μm的苯乙烯共聚物，丁苯橡胶的pH值为6.5~7.5。本发明解决了负极片在铜箔上的附着力和均匀性差，导致电池的内阻较高和高温放电性能较差的问题，采用本发明的负极材料和方法制作锂离子电池负极电极片，不但提高了负极电极片的粘结强度，还有效改善了使用此负极电极制成的锂离子电池的内阻和高温循环放电性能。

盐湖提取碳酸锂的工艺技术 893

 0

本发明实施例公开了盐湖提取碳酸锂的工艺技术，包括以下步骤：卤水投放絮凝剂，静置后离心，留存上清液；将上清液进行晾晒蒸发和浓缩，收集得到过滤液一；将过滤液一导入到加热容器中，并抽真空，过滤除沉淀物，得到过滤液二；将过滤液二导入到降温容器中，并抽真空，过滤除沉淀物，得到过滤液三；将过滤液三导入到调节容器中，并边搅拌边滴加强碱溶液，过滤去除沉淀物，得到过滤液四；将过滤液四导入到结晶容器中，并通入饱和的二氧化碳，反应得到沉淀碳酸锂，经热水洗涤、灼烧后，得到高纯碳酸锂。此发明申请中，工艺步骤使用的化学试剂仅为絮凝剂、二氧化碳、氨水，降低了试剂对碳酸锂提纯造成的影响，保证了碳酸锂的纯净度。

聚丙烯腈裂解碳包覆的磷酸铁锂的制备方法 697

 0

本发明公开了一种聚丙烯腈裂解碳包覆的磷酸铁锂的制备方法,包括以下步骤:1)将锂源、铁源与磷酸盐混合,然后再加入石墨、有机碳和无水乙醇;2)球磨;3)烧结;4)将烧结后的粉末、单体丙烯腈和乳化剂NP9按20∶1.5∶05质量比混合,搅拌下超声分散,加入引发剂过硫酸铵,通入氮气并加热至60℃使单体聚合;反应完毕后用去离子水过滤洗涤并进行喷雾干燥,得到由丙烯腈包覆的球形颗粒团聚体;5)然后将所得球形颗粒团聚体置于管式炉中惰气保护低温裂解,即得到聚丙烯腈裂解碳包覆的磷酸铁锂。本发明方法采用乳液聚合法在包碳后的LiFePO4表面包覆一层聚丙烯腈,进而加热分解成无定形碳,有效抑制了PC(碳酸丙烯酯)的分解。

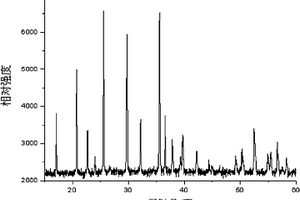

磷酸铁锂材料的制备方法 1025

 0

本发明公开了一种合成磷酸铁锂材料的工艺方法，包括下述步骤：1)制备纳米级磷酸铁锂一次颗粒，得到磷酸铁锂前驱体纳米前驱体颗粒LFP；2)烘干和碳包覆，将前驱体和炭黑进行充分研磨搅拌混匀；3)磷酸铁锂烧结，得到磷酸铁锂正极材料。本发明利用共沉淀法得到纳米一次颗粒，反应溶剂使用异氟尔酮，此溶剂具有高沸点和溶解性强的优点，可以大大提高湿法合成的反应温度，提高LFP产物的纯度。该合成方法原料来源丰富、价格低廉，合成工艺简单易行、安全可靠、生产成本低、产率高，无环境污染，产物具有较好电化学性能。

可充锂硫电池的硫电极的制备方法 998

 0

本发明涉及一种可充锂硫电池的硫电极的制备方法，其特点是，包括如下步骤：(1)将石墨乳与有机溶剂均匀混合成石墨乳浆料，混合重量百分比为8-20∶92-80，将石墨乳浆料涂敷在6-20um厚铝箔表面，80-100℃烘干后；(2)将单质硫、导电剂和粘结剂按重量比55-85∶6-25∶5-20混合，加入与步骤(1)相同的有机溶剂中，40-80℃混合搅拌4-24小时，得到均匀浆料待用；(3)将搅拌均匀的浆料均匀涂敷在步骤(1)得到的涂有石墨乳材料的铝箔上。本发明锂硫电池硫电极的制备方法具有以下优点：1、制成的锂硫电池放电倍率高、比能量高、循环寿命长；2、本发明硫元素是以单质状态存在。

制备磷酸亚铁锂电池涂布工艺用添加剂 914

 0

本发明公开了一种磷酸亚铁锂电池涂布工艺用添加剂及其制备方法,包括以下步骤:1)将聚偏氟乙烯粘合剂与氮甲基吡咯混合;2)在混合物中加入添加剂混合0.5-1小时;3)在混合物中添加磷酸铁锂粉末,分三次逐步添加,浓缩;4)在浓缩后的混合物中加入导电碳黑,搅拌均匀,即得磷酸亚铁锂电池涂布工艺用添加剂。该添加剂与电解液具有良好的相容性,能够降低磷酸亚铁锂与PVDF的表面活性能,提高材料的粘接性能,解决磷酸亚铁锂材料在涂布过程中的掉粉问题。

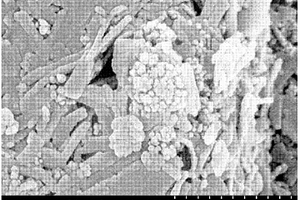

锂离子电池正极材料LiFePO4的一种制备方法 848

 0

本发明公开了锂离子电池正极材料LiFePO4的一种制备方法,包括以下步骤:1)在N2的保护下称取A摩尔纯铁粉、A摩尔LiCl、B克碳纳米管于烧杯中混合;2)再称取A摩尔磷酸和C毫升去离子水混合均匀;3)将稀释磷酸溶液缓慢的加入步骤1)的混合物粉末中,并加热;4)待烧杯温度降至室温时放入真空度为10-4Pa高真空烘箱中,加热至105℃进行烘干结晶;5)将结晶后的粉末放入高温烧结炉中,在纯N2保护下进行高温烧结得到磷酸亚铁基锂盐粉末;其中,A∶B∶C=0.1∶3∶100。本发明方法在N2气氛的保护下避免了Fe2+被氧化为Fe3+,避免了Fe3+对材料性质的影响,提高其物质的纯度和晶体的质量,进而提高其在大电流充放电时的克容量。

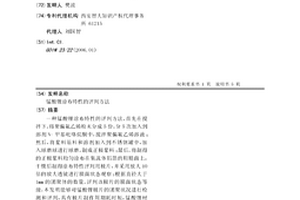

锰酸锂涂布特性的评判方法 923

 0

一种锰酸锂涂布特性的评判方法，首先在搅拌下，将聚偏氟乙烯粉末分成5份，分5次加入到溶剂N-甲基吡咯烷酮中，搅拌聚偏氟乙烯溶液；然后，将浆料原料和溶剂加入到不锈钢罐中，加入球磨球进行球磨，制成正极浆料；最后，将制得的正极浆料均匀涂布在集流体铝箔的粗糙面上，干燥后制得涂布特性评判用极片，并采用放大10倍的放大透镜进行膜面状态观察：根据直径大于1mm的团聚体的数量，评判该极片的膜面状态等级，本发明能够对锰酸锂极片的团聚状况进行检测和评判，具有极片制作周期耗时短，锰酸锂材料、辅助材料消耗量小，所需设备简单等优点。

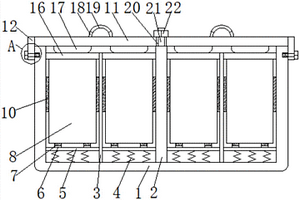

便于拆卸的锂电池组 1006

 0

本实用新型提供一种便于拆卸的锂电池组，涉及锂电池技术领域。该便于拆卸的锂电池组，包括箱体，所述箱体的内底壁焊接有隔离板，所述箱体的内底壁且位于隔离板的左右两侧均焊接有小隔板，所述箱体的内底壁焊接有支撑弹簧，所述支撑弹簧远离箱体内底壁的一端焊接有支撑板。该便于拆卸的锂电池组，通过设置了凹槽、螺纹杆、紧固螺栓、螺纹块和固定螺母，使得箱盖便于固定在箱体的表面，同时通过紧固螺栓和固定螺母，还便于将箱盖打开，然后通过设置有支撑板和支撑弹簧，使得箱盖打开之后，便于将锂电池本体向上弹出一定的距离，然后便于将锂电池本体从箱体的内部取出，从而使得该装置便于对箱体内部的锂电池进行更换。
