陕西咸阳有色金属加工技术理论与应用

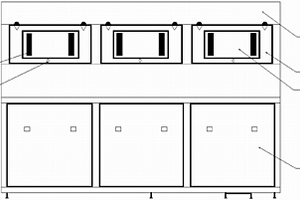

带有照明灯的锂离子电池涂布机烘箱 1038

 0

本实用新型涉及一种带有照明灯的锂离子电池涂布机烘箱。包括烘箱本体(1)，在该烘箱本体(1)上设有烘箱门(2)，其特点是：其中在至少一个烘箱门(2)上安装有观察窗(7)，该观察窗(7)为一箱体状，在观察窗(7)内安装有至少一个照明灯(8)。本实用新型的烘箱克服了现有技术的缺陷，提供一种解决涂布时观察困难的问题，可减少浪费，提高良品率，并且简单易行，安全可靠。本实用新型在烘箱门上设置了具有隔热层的观察窗口，观察窗口中带有荧光灯，实际使用时打开荧光灯，即可清晰明了的看清箱体内极片表面状态，方便调节涂布参数，从而可以减少废品的产生，提高良品率和生产效率，并且线路连接简单，费用低。

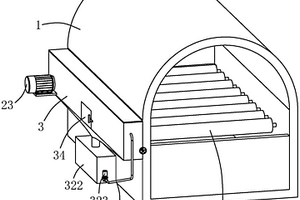

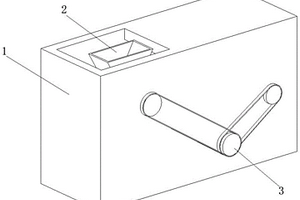

锂电池生产窑炉 988

 0

本申请涉及一种锂电池生产窑炉，其包括窑炉本体和位于窑炉本体上的传送装置，传送装置包括若干转辊、位于转辊一端的从动齿轮、位于窑炉本体上的驱动电机、与驱动电机驱动轴连接的主动齿轮、位于窑炉本体上的辅助齿轮以及传送链条，转辊轴线平行，转辊贯穿窑炉本体设置，转辊伸出窑炉本体的一端与从动齿轮连接，另一端与窑炉本体转动连接，传送链条绕设在主动齿轮、从动齿轮以及辅助齿轮上，辅助齿轮上设置有张紧装置，张紧装置包括能够沿窑炉本体滑移的滑移块、贯穿窑炉本体与滑移块转动连接的螺杆，辅助齿轮位于滑移块上，且辅助齿轮与滑移块转动连接。本申请具有提高转辊输送能力的效果。

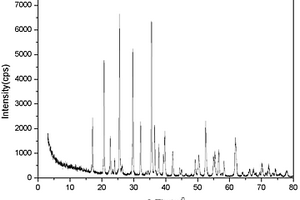

纳米级锂离子电池正极材料的制备方法 985

 0

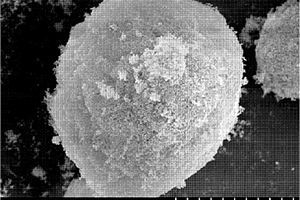

本发明提供一种纳米级锂离子电池正极材料的制备方法,所述正极材料为LiMO2,其中M=Ni、Co、Mn,其特征在于:分别将含Li和含有M元素化合物溶于去离子水中充分搅拌得到均匀混合溶液,在此混合溶液中加入沉淀剂溶液后移入水浴锅中加热,充分反应后得到LiMO2沉淀,经过滤、洗涤喷雾干燥后在空气中经高温烧结即得到一次粒子粒径在纳米量级的LiMO2正极材料,本发明采用共沉淀与喷雾干燥相结合的方法制备一次粒子为纳米量级的球聚体结构过渡金属复合氧化物LiMO2,各有效组分混合更均匀、反应物活性更高降低了反应温度和反应时间、所得产物为纳米级、粒度分布均匀。

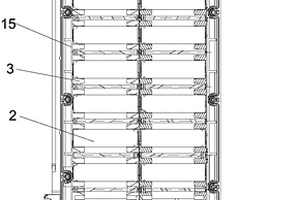

锂电池结构 757

 0

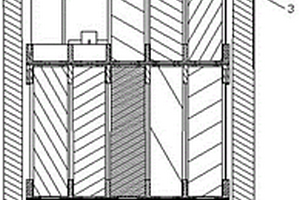

本实用新型涉及一种锂电池结构，其特征在于：包括上盖、下壳体、电芯、电芯支架和保护板；本实用新型中电芯采用电芯支架进行排布，通过空气散热，提高了散热性能，通过电芯支架提高了空间利用率；上盖与下壳体的衔接处设置防水密封胶，提升了防水性能；镍带采用下沉式弹性接触结构，有效避免在焊接过程中镍带与电芯极耳中间存在焊接间隙，而导致产生的炸焊、虚焊、焊偏的现象；电芯表面粘贴青稞纸避免后续线束焊接过程中锡珠锡渣掉落。

纳米三元复合锂电池正极材料的制备方法 1009

 0

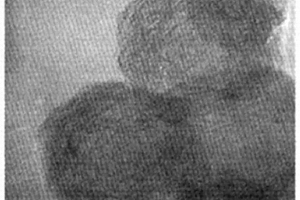

本发明公开了一种纳米三元复合锂电池正极材料的制备方法，该方法主要通过溶胶凝胶法制备出纳米级(粒径在100nm以下)的前驱体，再通过微波进行快速烧结合成；溶胶凝胶法工艺能够使各反应原料实现元素间分子级的混合，避免固相法中混合不均匀的问题。同时通过微波烧结，对物料直接进行加热，使得物料受热均匀，产物颗粒更为均匀一致，物相均匀，结晶度更好，能够提升产品电性能品质。

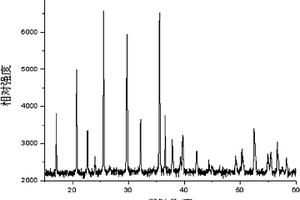

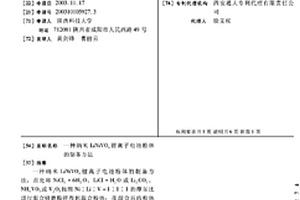

纳米LiNiVO4锂离子电池粉体的制备方法 833

 0

一种纳米LiNiVO4锂离子电池粉体的制备方法，首先将NiCl2·6H2O、LiCl·H2O或Li2CO3、NH4VO3或V2O5按照Ni∶Li∶V＝1∶1∶1的摩尔比进行混合研磨粉碎得到混合粉体；在混合后的粉体中加入水和尿素或异丙醇溶液搅拌均匀；在磁力搅拌下，将多频声化学发生器的发生头放入上述溶液中进行声化学合成，把经过声化学合成的溶液进行烘干，然后热处理即可。由于本发明既可采用水为溶剂，也可以采用异丙醇为溶剂，均可以获得纳米级粉体；且在制备后期热处理温度低，时间短，可以降低粉体的制备成本，而且合成的粉体稳定性好；且可在较宽的工艺范围内制备出高质量、结晶程度好、粒度小、粒径均匀、无团聚的纳米粉体。

高容量锂离子电池锡基负极材料的制备方法 741

 0

本发明涉及一种高容量锂离子电池锡基负极材料的制备方法。其特点是，包括如下步骤：按摩尔比1∶1-3取结晶四氯化锡和硫代乙酰胺，置于容器中搅拌进行预混合，然后充分溶解于无水乙醇中，用搅拌器以300-500r/min的速度强力搅拌1-3h，之后再加入浆体3-5倍的无水乙醇，在70-300℃下加热12-15h，用去离子水洗涤，最后在80-120℃下干燥12-24h，之后用球磨机在350-500r/min下球磨3-5h即得到SnS2粉体。本发明方法操作简单，不需要太高的温度，能耗较低，制备过程时间短易于控制。在物料取出后引入球磨工序，制备出的材料颗粒细小均匀，制备的负极材料电化学性能优良，加工性能好。

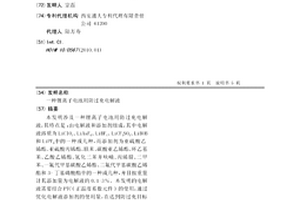

锂离子电池用防过充电解液 975

 0

本发明涉及一种锂离子电池用防过充电解液，其特点是：由电解液和添加剂组成，其中电解液溶质为LiClO4、LiAsF6、LiBF4、LiCF3SO3、LiBOB和LiPF6中的一种或几种，而添加剂为亚硫酸乙烯酯、亚硫酸丙烯酯、联苯、碳酸亚乙烯酯、环乙基苯、乙酸乙烯酯、氢化二苯并呋喃、丙烯腈、二甲苯、一氟代甲基碳酸乙烯酯、二氟代甲基碳酸乙烯酯和3-丁基磷酸酯中的一种或几种，并且按重量计其添加量为电解液的0.1-3％。本发明的电解液需要结合PTC(正温度系数元件)的使用，通过优化电解液添加剂的使用量，在达到防过充目标的前提下尽可能降低添加剂的使用量，以达到降低成本、尽可能减小其它性能损失的效果。

锂离子电池正极材料LiFePO4/C制备方法 1066

 0

本发明公开了一种锂离子电池正极材料LiFePO4/C的制备方法,该方法包括将含有Li+、Fe2+的可溶性化合物与H3PO4,按照原子比Li∶Fe∶P=1∶1∶1分别溶解于去离子水中,并在Fe2+溶液中加入抗坏血酸作为抗氧化剂,将上述溶液与可溶碳源溶液充分混合得到均相溶液,利用LiOH或H3PO4调节上述均相溶液的pH值介于6-8.5之间,将所得混合溶液置于油浴锅中加热直至形成溶胶,将溶胶移入真空干燥箱中进行干燥,干燥后的产物在保护气氛下烧结即得到纳米级LiFePO4/C。采用本发明的制备方法得到的LiFePO4/C粒度分布集中在纳米量级,有效缩短了离子传输路径,并在颗粒表面形成热解碳,从而提高了电子传输效率,有利于大功率充放电。

适用于镍钴铝酸锂生产用的辅助分隔氧化模具 787

 0

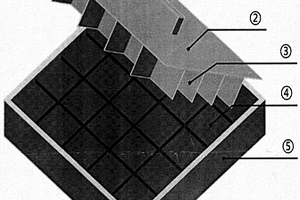

本实用新型涉及一种适用于镍钴铝酸锂生产用的辅助分隔氧化模具，其改善传统装碎氧化过程中部分物料氧化不充分、难以保证大批量生产物料一致性的问题，即在物料装好匣碎用辅助氧化模具装置进行分隔成等分的小方格状物料，从而确保氧化过程中氧气可以无障碍直接接触匣碎下部材料，近而提高氧气的利用率，最终得到充分氧化的镍钴铝酸锂材料，达到了节能减排的目的和保证了产品的一致性。

钽掺杂覆碳磷酸铁锂及其制备方法 981

 0

本发明公开了一种钽掺杂覆碳磷酸铁锂及其制备方法，其化学表达式为：LiFe1-xTaxPO4/C，其中0＜x≤0.2，C的质量百分比为1～10％；通过钽的掺杂使材料电化学性能优良，尤其是在大电流密度下容量衰减极小，并且振实密度比较高。本发明提供的钽掺杂覆碳磷酸铁锂的制备方法可以采用三氧化二铁为铁源，碳源化合物在物料前驱体中加入，一部分用来还原三价铁，多余的还原碳直接包覆在LiFePO4颗粒上，不需要后期的包覆处理即可改善材料的导电性，方法简单，成本较低，适合工业化生产。

高压液相制备磷酸亚铁基锂盐材料的方法 1004

 0

本发明公开了一种高压液相制备磷酸亚铁基锂盐材料的方法,包括:方法A先将与有机还原性弱酸或去离子水配制成的铁盐溶液和含磷酸根的原料混合,将LiOH·H2O加入到混合液中与蒸馏水充分搅拌成白色乳状液。方法B先将含磷酸根的原料和LiOH·H2O混合,然后加入与有机还原性弱酸或去离子水配制成的铁盐溶液,混合液与蒸馏水充分搅拌成白色乳状液。乳状液中加入导电剂,保护气氛下,调节pH值,密封反应;降至室温,过滤沉淀得到粉体,真空烘烤后粉体保护气氛下高温烘干,即得磷酸亚铁基锂盐材料。本发明制备工艺简单,对环境无污染;得到的物质结晶均匀精细,产物纯度高;高温反应时间短,温度低,掺杂简单成本低廉,并具有较好的电化学性能。

兼容同电压异电容锂电池PACK结构 618

 0

本实用新型涉及一种兼容同电压异电容锂电池PACK结构，包括一外壳，所述外壳包括相互配合的上盖、下箱体，所述下箱体内具有一型腔，该型腔的截面呈等腰梯形状，且型腔的上底的长度长于型腔的下底的长度，在下箱体的内壁上还均安装有缓冲泡棉，所述缓冲泡棉远离下箱体的内壁的一面为一竖直平面，缓冲泡棉与下箱体的内壁相贴合的一面为一斜面；设置于外壳内的电芯单元。本实用新型的优点在于：采用等腰梯形状的型腔与缓冲泡棉的配合的设计，利用缓冲泡棉来实现下箱体内部尺寸的统一性，基于这样的设计，可通过加大拔摸斜度来实现下箱体的内腔的深度的增加，从而实现下箱体的一体化成型，能够适用于多种同电压异电容的锂电池的安装。

可追溯的加强防震防水的锂电池外壳结构 580

 0

本实用新型实施例公开了一种可追溯的加强防震防水的锂电池外壳结构，涉及锂电池辅助设备技术领域。包括：上壳体，其内壁设有加强筋；下壳体，其内壁设有加强筋；上壳体和下壳体相互扣合成一中空封闭份壳体；上壳体的扣合面上周向设有一圈凸止口，下壳体的扣合面上周向设有一圈密封胶流道；上壳体的一圈凸止口与下壳体的一圈密封胶流道咬合；上壳体与下壳体的咬合处边缘通过多个螺栓固定。本实用新型在上壳体和下壳体扣合处通过在上下壳体上分别设有凸止口和密封胶流道，将其上壳体的一圈凸止口与下壳体的一圈密封胶流道咬合，使整个电池包成为一个密闭整体，从而保证整体的防水性能。

金属掺杂包碳磷酸铁锂及其制备方法 880

 0

一种金属掺杂包碳磷酸铁锂及其制备方法，分别称取Li3PO4、Fe2O3、Nb2O5和RuO2，然后混合，将得到的粉料加入丙酮中并置于球磨机中研磨均匀，得到研磨浆料；将研磨浆料干燥，然后向得到的粉体中加入柠檬酸的饱和水溶液，得到流变相的前躯体；在惰性气体的保护下，将流变相的前躯体升温至300℃恒温焙烧，然后随炉降温后取出研磨均匀；将研磨得到的研磨粉体压成块状体，块状体在惰性气体的保护下于600℃恒温焙烧，然后随炉降温至室温，即得金属掺杂包碳磷酸铁锂。本发明得到的金属掺杂包碳磷酸铁锂化学表达式为：LiFe1-x-yNbxRuyPO4/C，且0

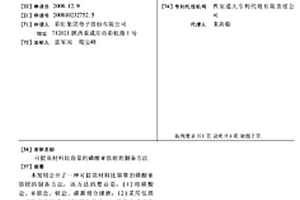

可提高材料比容量的磷酸亚铁锂的制备方法 882

 0

本发明公开了一种可提高材料比容量的磷酸亚铁锂的制备方法,该方法的要点是:(1)将磷酸盐、亚铁盐、锂盐、碳源混合球磨;(2)采用低温+高温两段烧成;(3)用去离子水对煅烧合成后的粉料搅拌洗涤处理;(4)用酒精或丙酮对去离子水洗涤处理过的粉料再进行搅拌处理;最后把物料倒入敞口器皿中,自然干燥后过300目筛,即制得磷酸亚铁锂。

无泵溴化锂吸收式制冷机 617

 0

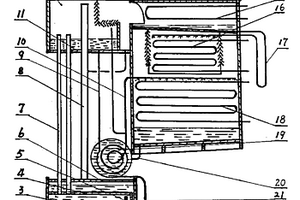

本实用新型是一种无泵的溴化锂吸收式制冷机,是为了解决现有的溴化锂吸收式制冷机占有空间大、结构复杂、耗能大、成本高、有噪声的问题,其特点是隔离机构把发生器中液体分成两部分,由热虹吸管和汽体平衡管经汽液分离器,使循环系统压力平衡;再利用高液位压力使冷剂水、浓溶液和稀溶液自动循环。本实用新型可利用太阳能制冷,适用于家庭、舞厅和宾馆、舰船等场所的空调。

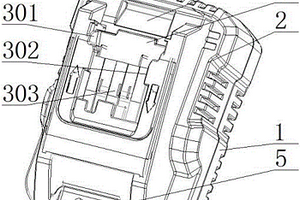

电动工具用锂电池快速充电器 619

 0

本实用新型涉及充电器技术领域，且公开了一种电动工具用锂电池快速充电器，包括底壳和充电线连接头，所述底壳的内腔固定连接有元器件卡接装置，所述底壳的背部开设有挂设卡接槽，所述底壳的背部固定连接有加强筋，所述底壳的背部开设有连接螺钉放置孔，所述底壳的背部开设有出风口，所述底壳的背部固定粘接有标识牌。该电动工具用锂电池快速充电器，通过电池头部卡槽和电池中部卡槽便于对电池充电时进行更好的卡接，进而避免在充电的过程中电池与充电器之间发生脱离，进而无法充电，耽误人们的使用，通过充电线连接头可以防止直接采用电线与充电器连接容易导致充电线断裂的情况，在不使用时直接将充电线连接头从充电器上拔掉即可。

合成锂离子电池正极材料LiFePO4的方法 755

 0

本发明提供一种合成锂离子电池正极材料LiFePO4的方法,包括以下步骤:1)将Li+、Fe2+、PO43-的可溶化合物分别溶于去离子水中;2)在Fe2+溶液中加入柠檬酸作为金属离子螯合剂;3)将上述三种溶液混合均匀,调节pH值为6-8,将所得混合液体水浴加热至形成溶胶,将溶胶进行真空干燥,干燥产物在保护气氛下烧结即得到纳米级LiFePO4。与现有技术相比,本发明采用溶胶凝胶法制备一次粒子直径在30nm以下并且粒度分布集中的LiFePO4材料,原材料及产物无需进行球磨工序的处理避免了杂质的引入,纳米量级的粒子直径有效缩短了离子传输路径提高了锂离子传输效率和电子的传导率,利于大功率充放电。

正极活性物质及利用其制备的锂离子二次电池 768

 0

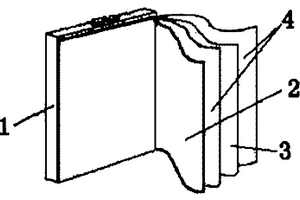

本发明公开了一种正极活性物质的制备方法，包括：将球状氧化物和棒状氧化物混合得到混合氧化物，将其放入聚偏二氟乙烯的N-甲基吡咯烷酮溶液中球磨混合，再加入LiMn2O4并球磨混合得浆料，将浆料加热并搅拌至干燥得复合LiMn2O4材料，将其通入Ar或者N2或者真空烘烤后降至室温得到正极活性物质。锂离子二次电池，包括电池壳以及封装于电池壳内的电极组和电解液，电极组由正极极片、正极极片以及隔膜组成，正极极片包括集流体以及设置于集流体上的涂敷层，涂敷层包括正极活性物质和粘结剂，正极活性物质包括LiMn2O4以及包覆于LiMn2O4表面的氧化物包覆层，氧化物包覆层由呈球状或者类球状的二次颗粒组成。该正极活性物质制备的锂离子二次电池性能优异、寿命长、高温性能好。

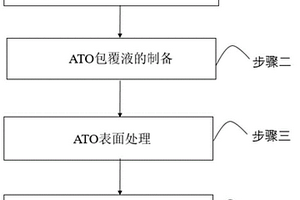

高性能富锂单晶多元正极材料的制备方法 582

 0

本发明揭示了一种高性能富锂单晶多元正极材料的制备方法，复合材料由Li(NiaCobMnc)1‑xMxO2(0≤x≤1)和附着在其表面的ATO外包覆层组成，包括以下步骤：步骤一，M掺杂富锂单晶多元正极材料基体的合成；步骤二，ATO包覆液的制备；步骤三，ATO表面处理；步骤四，二次烧成。一是采用M氧化物进行体相掺杂，可得到较高的首次充放电比容量，并且允许大电流放电；二是在体相掺杂M元素的同时，进行表面高导电性ATO材料的包覆，降低颗粒表面电阻率，优化导电性能，且外层ATO包覆膜可形成对内层基体的保护，减少电解液对基体材料的腐蚀，改善材料的循环性能。利用此方法所制备的材料首次放电容量更高，同时显著提高了电池的倍率性能。

锂电池卷绕机用生产配对裸电芯的镜像卷针 1001

 0

本发明提供了一种锂电池卷绕机用生产配对裸电芯的镜像卷针，涉及锂电池生产技术领域，是由一号卷针、连接器、轴承、一号转动支架、二号卷针、一号伺服电机、电机安装座、二号伺服电机、四号卷针、二号转动支架和三号卷针组成的，所述的一号卷针包括气囊充气柱、连接器卡轴、卷针主体、气囊、半圆柱型沟槽和破真空气孔，所述的连接器包括联轴器、充气管通道和卡槽，本发明镜像卷针结构包括四个卷针，可在四个卷绕工位和两个拔针工位之间自由切换，配对裸电芯JR‑A和JR‑B同时生产，卷绕和拔针工位互不干涉，降低了卷绕机成本，提高了制造速度，解决了卷绕机不能同时卷绕配对裸电芯的技术难题。

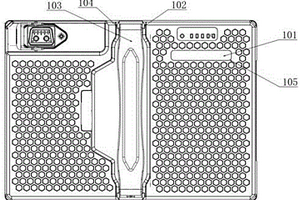

不起火防爆炸长寿命的锂电池PACK 1071

 0

本实用新型公开了一种不起火防爆炸长寿命的锂电池PACK，它涉及锂电池技术领域。它的上箱体和下箱体组成电池模组的外壳，上箱体顶端设有注胶口，电芯置于电芯支架内固定，通过镍片与线束一将电芯支架内所有电芯连接起来组成电池模组，电芯支架内均匀排布着漏胶孔，电芯支架上下两侧均通过保护棉，电芯支架前后侧均贴设有绝缘保护的PC片，保护板置于PC片的表面，电池模组间通过螺栓连接固定，电源模组与电源插座通过线束二连接。本实用新型的优点在于：它解决现有技术中的两轮车锂电池pack结构容易发生电池爆炸现象、在行驶过程中容易对电池性能产生影响等问题，根本上解决电池包的起火、爆炸情况。

正极材料表面游离锂的检测方法 746

 0

本发明揭示了一种正极材料表面游离锂的检测方法，其特征在于：首先将正极材料产品与去离子水按一定比例混合在一起，配成正极材料悬浊液；再进行超声、过滤，制成待测滤液，取一定量待测滤液进行定容处理；最后再用原子吸收仪进行锂含量的检测。本发明的主要优点在于：通过本方法能够快速、准确的测试正极材料产品表面游离锂含量，能有效预防在电池配浆过程中出现浆料粘度大，凝胶化，减少配浆过程，将问题提前再现，对控制正极材料产品应用特性起到了提前把关的作用。

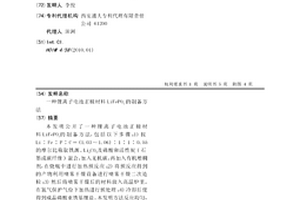

锂离子电池正极材料LiFePO4的制备方法 913

 0

本发明公开了一种锂离子电池正极材料LiFePO4的制备方法,包括以下步骤:1)按Li∶Fe∶P∶C=(1.03～1.06)∶1∶1∶0.55的摩尔比称取铁源、Li2CO3及磷酸和活性炭(石墨或碳纤维)混合,加入无机碳,再加入有机增稠剂,在烧瓶中进行加热预反应;2)将预反应得到的产物利用喷雾干燥设备进行喷雾干燥二次造粒;3)然后将喷雾干燥后的材料放入高温炉里,在氮气保护气份下加热进行预处理;4)冷却后便得到成品磷酸亚铁基锂盐。本发明方法反应均匀,制备的LiFePO4一致性好,性能稳定,易于产业化。

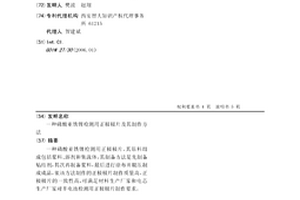

磷酸亚铁锂检测用正极极片及其制作方法 852

 0

一种磷酸亚铁锂检测用正极极片,其原料组成包括浆料、溶剂和集流体,其制备方法是先制备粘结剂,其次再制备浆料,最后进行涂布并辊压制成成品,依该方法制作的正极极片制作质量高,正极极片的一致性高,可满足材料生产厂家和电芯生产厂家对半电池检测用正极极片制作要求。

聚合物锂芯电池外皮包裹绕卷设备 783

 0

本发明涉及锂电池技术领域，具体为一种聚合物锂芯电池外皮包裹绕卷设备，包括箱体、防护壳和传动轴，所述箱体的内部设置有进料机构，所述箱体的右侧设置有传动机构，所述箱体的内壁固定安装有发热板，所述箱体的内壁焊接有两个连接板，且连接板位于发热板的前部，所述箱体的内壁固定安装有储液槽，所述防护壳的内壁通过螺栓连接有马达，所述马达的输出端卡接有大齿轮，所述大齿轮的表面啮合有四个小齿轮，所述防护壳的右侧焊接有连接轴，所述连接轴的右端焊接有旋转板，本发明通过传动机构和防护壳及旋转板可以对锂电池进行自动包裹，从而无需人工手动进行外皮的包裹，工作效率大大增加，减少了工人的劳动强度。

锂离子电池正极材料的包碳方法 817

 0

本发明涉及锂离子电池正极材料的包碳方法。其特点是，包括如下步骤：(1)按质量比100∶30～100∶40将正极材料与作为碳源的混合物搅拌混合均匀，其中混合物为按摩尔比计2：3～3：4的CaC2和CHCl3；(2)将混合后的物料置于反应釜中，密封后加热至330～360℃并保温3h～4h，然后随炉温冷却；(3)取出样品后用去离子水进行清洗，直至溶液pH值为中性，然后干燥即可。本发明的包碳法所包的碳层同时具有锂的嵌入和脱嵌性能，极大的提高了其材料的电性能。又因为使用这种包碳法使原来的正极材料具有棉花状的形态，从而更容易涂覆并提高其材料的导电性能。

模板法包覆锂离子电池高镍三元正极材料的制备方法 791

 0

本发明公开了一种模板法包覆锂离子电池高镍三元正极材料的制备方法，所述方法包括以下步骤：(S1)将含有碳源的溶剂和模板剂按照一定的质量比例进行超声混合，作为包覆剂使用；(S2)将锂离子电池高镍三元正极材料在含有洗涤液的搅拌容器中进行洗涤后，进行真空抽滤、干燥，得到干燥物料；(S3)将步骤(S1)的包覆剂和步骤(2)的干燥物料按一定的重量比混合搅拌，得到均匀的混合溶液；(S4)将步骤(S3)中的混合溶液置于真空条件下加热，进行溶剂蒸发诱导自组装过程，得到碳包覆的正极材料微胶囊初品；(S5)将步骤(S4)获得的包覆材料在一定气氛、温度条件下进行预氧化、预碳化及碳化处理，得到最终的高镍三元正极材料包覆产品。

表面包覆改性的镍钴锰酸锂三元正极材料的制备方法 870

 0

本发明涉及一种表面包覆改性的镍钴锰酸锂三元正极材料的制备方法，利用流化床‑化学沉积法进行表面氧化铝层包覆，包括LiNiaCobMncO2和附着在其表面的包覆层。所述的锂、镍、钴、锰的摩尔比为1.02～1.12:a:b:c，其中a≥0.5，b、c＞0，a+b+c＝1。本发明的主要有益效果是利用此方法所制备的材料倍率性能良好，同时显著改善了电池的常温循环性能。
