上海有色金属材料制备及加工技术理论与应用

用于3D打印的良外观聚烯烃复合材料及其制备方法 762

 0

本发明公开了一种用于3D打印的良外观聚烯烃复合材料及其制备方法，该复合材料包括以下组分及重量份数：聚丙烯70‑95份、聚乳酸15‑40份、增容剂0‑20份、外观助剂0.2‑2份、热稳定剂0.2‑2份和加工助剂0.2‑2份。本发明的良外观聚烯烃复合材料，能使3D打印产品具有很好的外观效果。

用于吸声阻尼的增强聚丙烯复合材料及其制备方法 685

 0

本发明公开了一种用于吸声阻尼的增强聚丙烯复合材料及其制备方法，该复合材料按重量配方比为：聚丙烯树脂30～60份，芳纶短切纤维10～30份，增韧剂5～20份，发泡剂1～5份，抗氧剂0.5～2份。所述的芳纶纤维和粘弹性增韧剂具有很强的吸声效果，尤其是高频噪音。当声波传递到该复合材料中时，由于粘弹性增韧剂具有较高的损耗模量，振动的机械能被转化为热能。同时，芳纶纤维进一步限制了声波的振动，从而起到了吸声阻尼的作用。本发明适用于直接对隔音要求较高的电子电器和汽车产品，其优势在于可以直接注塑成型，简化了成型工艺。

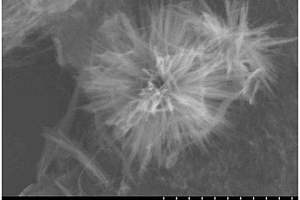

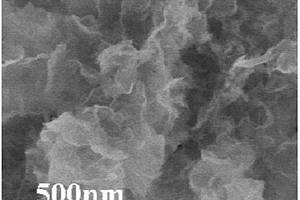

花状四氧化三钴-石墨烯复合材料及其制备方法 785

 0

本发明公开了一种花状四氧化三钴‑石墨烯复合材料及其制备方法。本发明制备方法包括如下步骤：(1)将氧化石墨烯分散液和硝酸钴水溶液混合后，向其中加入尿素并超声分散；(2)将硝酸钴‑氧化石墨烯混合液移入水热反应釜中反应，反应结束后离心分离、洗涤，干燥得到花状氢氧化钴‑石墨烯粉末；(3)将花状氢氧化钴‑石墨烯粉末在空气条件下进行煅烧处理后，自然冷却至室温，即得花状四氧化三钴‑石墨烯复合材料。本发明制备方法简单可靠、成本低廉、环保；得到的复合材料比容量高达585F/g，同时循环性能和倍率性能好。

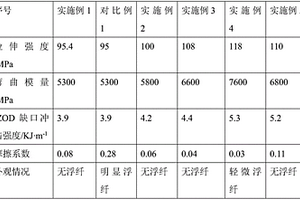

耐磨低浮纤玻纤增强聚苯硫醚复合材料及其制备方法 675

 0

本发明涉及一种耐磨低浮纤玻纤增强聚苯硫醚复合材料及其制备方法，所述的复合材料组分为：聚苯硫醚树脂45‑85wt.％、玻璃纤维5‑45wt.％、耐磨抗浮纤母粒1‑15wt.％、抗氧剂0.1‑1.5wt.％、偶联剂0.1‑1wt.％、相容剂0.3‑1.5wt.％、其他助剂0‑2.5wt.％；所述的耐磨抗浮纤母粒组分为：聚苯硫醚树脂65‑95wt.％、二硫化钼1‑25wt.％、石墨1‑25wt.％、抗氧剂0.1‑1wt.％、相容剂0.1‑2wt.％、其他助剂：0‑2.5wt.％。该复合材料可消除浮纤对产品外观的影响，同时减少耐磨剂使用量，提高耐磨性，工艺简单，生产效率高。

通过原位拓扑还原法得到NiFe/CeO2纳米复合材料的方法 1177

 0

本发明涉及一种通过原位拓扑还原法得到的二维薄层状NiFe/CeO2纳米复合材料的方法，具体为：第一步将Ni, Fe, Ce的无机盐溶液加入到锥形瓶样式的火胶棉膜内，密封后放入装有氢氧化钠溶液的烧杯中进行沉淀反应，得到中间产物，将其进行离心分离，洗涤，干燥。第二步通过原位拓扑还原法对得到的中间产物进行还原，反应结束后将样品进行离心分离，洗涤，干燥得到最终的产物为二维薄层状NiFe/CeO2纳米复合材料。利用本发明方法制备出比表面积大的纳米复合材料，具有优良的磁性和催化活性。本发明方法简单易操作，易控制且产物处理简单，适合中等规模工业生产。

提高含硅芳炔树脂基复合材料力学性能的方法 1074

 0

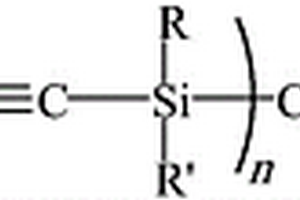

本发明涉及一种提高含硅芳炔树脂基复合材料力学性能的方法，具体步骤为：将含炔丙基醚的苯并噁嗪与含硅芳炔树脂(PSA)在溶剂中混合均匀，通过浸渍法制得碳纤维与改性含硅芳炔树脂PSA的预浸料；将碳纤维与改性含硅芳炔树脂的预浸料叠加后，经热压成型制备得到碳纤维增强改性含硅芳炔树脂复合材料。本发明制备的炔丙基醚型苯并噁嗪改性含硅芳炔树脂加工窗口宽，可在120～260℃固化成型，且固化时不释放出小分子物质，固化后改性含硅芳炔树脂的玻璃化转变温度仍大于500℃，热稳定性影响不大，PSA树脂改性后力学性能得以提高。碳纤维增强的改性PSA基复合材料的层间剪切强度明显提高，可望用作耐高温轻质结构材料。

具有低介电常数的玻璃纤维复合材料及其制备方法 1079

 0

本发明涉及一种具有低介电常数的玻璃纤维复合材料及其制备方法，所述复合材料是由玻璃纤维填充环氧树脂组成。玻璃纤维组成及其重量百分比为：SiO2?51％～52％，B2O320％～25％，Al2O3?10％～15％，CaO?2％～6％，MgO?2％～6％，Na2O?0.15％～0.3％，K2O?0～0.3％，Li2O?0～0.3％，CaF2?0～0.9％，TiO2?0～2％，ZrO2?0～0.5％。本发明的复合材料具有较好的介电性能，在1MHz下介电常数约为4.5；且原料成本低，易于后续加工，适合作为印刷电路的基板的增强材料，具有较大的商业前景。

含高导热导电相变复合材料的锂离子电池及导电剂 1094

 0

本发明公开了一种含高导热导电相变复合材料的锂离子电池及导电剂。该高导热导电相变复合材料包含：多孔石墨烯基体，及，吸附在基体中的氧化石墨烯相变纳米胶囊。本发明提供的高导热导电相变复合材料兼具了石墨烯的高导热、高导电特性以及氧化石墨烯的高导热特性，具有导热效率高，导电性能好，储能量大的优点，用于高比能锂离子电池中，不但可以快速吸收其在滥用测试时产生的大量热量，同时氧化石墨烯具有阻燃的作用，大大增强了锂离子电池在滥用测试时的安全性；而且石墨烯基体及氧化石墨烯壁材的高导热特性，可对高比能锂离子电池在使用过程中产生的热量形成有效扩散，进而有效降低电池使用过程的温升，提高电池的使用寿命。

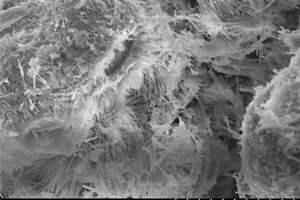

载银多孔四氧化三钴纳米复合材料的制备方法 907

 0

本发明公开了一种载银多孔四氧化三钴纳米复合材料的制备方法。首先，采用一步水热法，在碱性条件下得到多孔纳米四氧化三钴材料，并将其作为骨架基底材料；其次，采用原位还原生长法将银前驱液与多孔纳米四氧化三钴材料混合，使银晶种负载于多孔纳米四氧化三钴基底材料上，加入还原剂，在材料的多孔孔道中原位还原为纳米银；最后，通过焙烧干燥，即可得到可应用的载银多孔四氧化三钴纳米材料复合材料。本发明将水热法与原位还原生长法相结合，制备得到新型多功能载银多孔四氧化三钴纳米复合材料，该材料具有多孔孔道，比表面积增大，并结合了纳米银与四氧化三钴的优异性能，可广泛应用于能源转化与存储、催化、气体传感、抗菌等领域。

纳米二氧化锡与石墨烯复合材料及其制备方法与应用 1018

 0

本发明涉及一种纳米二氧化锡与石墨烯复合材料及其制备方法与应用。首先向氧化石墨烯水溶液中加入SnCl4·5H2O溶液，搅拌，使得氧化石墨烯片层吸附Sn4+，将吸附有Sn4+的氧化石墨烯片层分离后，溶于去离子水中并超声，所得分散液作为晶种吸附液；分别配制SnCl4·5H2O、NaOH及表面活性剂的水溶液；先将晶种吸附液与SnCl4·5H2O水溶液混合，再依次向上述溶液中滴加NaOH水溶液及表面活性剂水溶液，搅拌超声混合均匀后转移到密闭反应釜中进行水热反应，自然冷却后离心、洗涤、干燥得到纳米二氧化锡与石墨烯复合材料。纳米二氧化锡与石墨烯复合材料用于室温条件下对氨气进行特异性响应。与现有技术相比，本发明合成方法简单易行，并且实现了对产品形貌的控制。

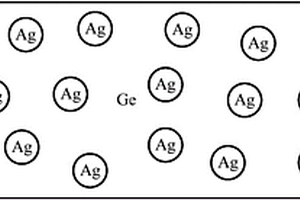

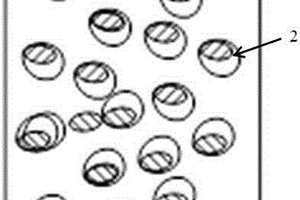

锗银复合材料及其在光电器件中的应用 820

 0

本发明提供一种锗银复合材料及其在光电器件中的应用，所述锗银复合材料包括本征锗及埋在所述本征锗中的银纳米颗粒。所述锗银复合材料可以通过离子注入法将银离子注入到本征锗中并退火得到。本发明可以利用银纳米颗粒的局域表面等离子体共振增强作用，以及纳米颗粒之间表面等离子体共振耦合排斥作用，调控共振增强峰位频率在近红外波段，从而增强锗在近红外波段的光电响应。通过控制纳米银颗粒在本征锗中的密度，可以有效的控制增强锗光电响应的频谱范围从可见光到近红外。

连续纤维增强热塑性树脂复合材料安全鞋保护包头及其制备方法 757

 0

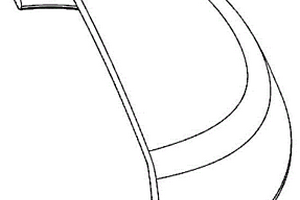

本发明属于高分子复合材料材料技术领域，涉及一种连续纤维增强热塑性树脂复合材料安全鞋保护包头及其制备方法。该连续纤维增强热塑性树脂复合材料安全鞋保护包头由包含以下重量份的组分制成：热塑性树脂100份、连续纤维150～300份、抗氧剂0.1～0.5份、偶联剂0.2～1.0份和润滑剂0.2～1.0份。本发明利用现有的热塑性树脂浸渍单向连续纤维技术，制备厚度均匀，纤维含量较高，性能较好的连续纤维增强热塑性树脂预浸带，并预制成板材，然后再利用热冲压成型工艺制备安全鞋保护包头，可以解决钢制包头绝缘性差、比重大、弹性变形量小、舒适感差等缺点。

纳米碳酸钙/聚苯乙烯复合材料原位制备方法 857

 0

本发明公开了一种纳米碳酸钙/聚苯乙烯复合材料原位制备方法。该方法如下:首先采用具有聚合反应活性的表面处理剂对纳米碳酸钙水浆料进行预处理;再以经预处理的纳米碳酸钙、表面活性剂、苯乙烯、乙醇为原料,在水相中进行聚合,制备纳米碳酸钙/聚苯乙烯核壳微粒。然后,将核壳微粒分散到苯乙烯单体中制成稳定的分散体,再向分散体中加入引发剂,通过常规的自由基型本体聚合反应制备纳米碳酸钙/聚苯乙烯复合材料。该方法制得的复合材料冲击性能比纯聚苯乙烯有很大提高,且制备方法简单易行,本体聚合方法与现有的工业制备聚苯乙烯的方法一致,具有一定的工业化价值。

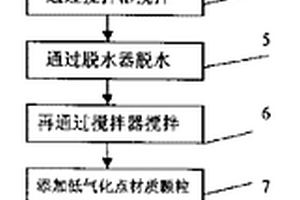

陶瓷复合材料及其制造方法 1028

 0

本发明涉及一种陶瓷复合材料及其制造方法,是通过以下步骤实现的:选用陶土材料(1);通过研磨器研磨(2);通过过滤器过滤,以消除杂质(3);通过搅拌器搅拌(4);通过脱水器脱水(5);再通过搅拌器搅拌(6);添加低气化点材质颗粒(7);通过搅拌器搅拌(8);通过成形器成形(9);通过加温器烧制成陶瓷复合材料(10);通过这种方法,能制造出轻质三维可控型海绵状不规则网孔的陶瓷复合材料;本发明的有益效果是:既能满足高强度又能满足大吸水率的新材料,可以应用于各类有特性要求的铺地产品、轻质墙体等建筑材料。

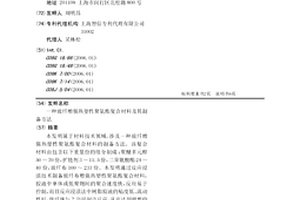

玻纤增强热塑性聚氨酯复合材料及其制备方法 827

 0

本发明属于材料技术领域，涉及一种玻纤增强热塑性聚氨酯复合材料的制备方法。该复合材料由包含以下重量份的组分制成：聚醚多元醇50～70份，扩链剂3～11.5份，二异氰酸酯24～40份，玻纤布100～233份。本发明通过反应浸渍技术制备玻纤布增强热塑性聚氨酯复合材料，胶液中单体或低聚物间的聚合速度快，反应易于控制，而且反应浸渍法中树脂胶液的粘度低、流动性好，使纤维与之边浸润边反应，从而达到理想的浸渍效果。另外，本发明的工艺设备简单、投资少、设备折旧率低，易于满足产品批量化生产的要求。

原位聚合长玻璃纤维增强ABS复合材料的制备方法 1170

 0

本发明提供一种原位聚合长玻璃纤维增强ABS复合材料的制备方法。系以玻璃纤维布浸渍低黏度的聚合物单体和低聚物后叠层放置于两块钢板的硅橡胶模具中,在平板硫化机上加热、加压,进行原位聚合制成复合材料板材。本发明工序少、成本低,制成的玻璃纤维增强ABS复合材料具有孔隙率低、力学性能好等特点。

高韧性生物可降解复合材料的制备方法 758

 0

本发明属于高分子材料技术领域,具体涉及一种高韧性生物可降解复合材料的制备方法。其主要原料为:聚乳酸、生物可降解聚酯和抗氧剂。本发明方法是利用双螺杆挤出机,将聚乳酸、生物可降解聚酯熔融共混挤出制得一种新型的生物可降解复合材料。本方法工艺简单,获得的复合材料具有较好的力学性能,其冲击强度、断裂伸长率、以及耐热性都得到显着提高,且具有可完全生物降解性,在许多领域有着广泛的应用。

纳米金-富勒烯纳米复合材料的制备方法 956

 0

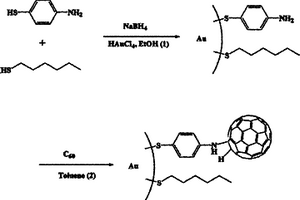

本发明提供一种纳米金-富勒烯纳米复合材料的制备方法,所述制备方法包括制备4-氨基苯硫醇/正己硫醇保护的纳米金和将纳米金与富勒烯连接制备纳米金-富勒烯纳米复合材料;连接步骤包括:将纳米金和富勒烯分别分散于甲苯或四氯化碳溶液中,超声将两溶液混合,室温下剧烈搅拌;蒸发浓缩除去部分甲苯或四氯化碳;加入甲醇或丙酮溶液,离心;去除上清后,将沉淀溶解于甲苯,二氯甲烷或乙醇中,超声分散;重复上述离心、去除上清、重悬过程,直至富勒烯的紫外吸收峰在上清中消失,离心收集得到纳米金-富勒烯纳米复合材料。本发明的方法不涉及对富勒烯的复杂化学修饰,反应条件温和,避免了很多复杂的化学反应及纯化过程。

含钛酸钡改性碳纳米管与苯并噁唑环聚合物原位接枝的复合材料的制备方法 707

 0

本发明含钛酸钡改性碳纳米管与苯并噁唑环聚合物原位接枝复合材料的制备方法，包括以下步骤：⑴制备羧基化碳纳米管；⑵制备氢氧化钛；⑶制备钛酸钡改性碳纳米管复合吸波剂；⑷制备含钛酸钡改性碳纳米管的聚对亚苯基苯并二噁唑；本发明以钛酸钡改性的碳纳米管作为吸波剂，利用钛酸钡的高介电常数引起的电磁波极化损耗，利用碳纳米管尺寸效应既电效应引起的电阻损耗，通过与聚亚苯基苯并二噁唑的原位聚合得到具有优异微波吸收功能的复合材料，从而将无机纳米复合材料与有机的高分子聚合物通过化学键结合起来，与纯聚对亚苯基苯并二噁唑相比，在不降低其力学性能的同时，有效地提高了材料的微波吸收性能，提高了高分子材料本身的综合性能。

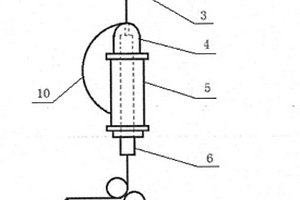

基于改进型包缠纱结构的三维热塑性复合材料的制备方法 1087

 0

本发明公开了一种基于改进型包缠纱结构的三维热塑性复合材料的制备方法。所述的改进型包缠纱采用的包缠装置是在原有包缠装置上增设了一个聚拢器。制备方法包括：包缠纱的制备、三维正交麻机织物预制件的织造及复合材料的成型。本发明在基于改进型包缠纱结构上提供一种三维正交机织物增强热塑性复合材料的制备工艺，可以有效地改善热塑性树脂在预制件的分布问题，工艺简单，成本低廉，效率高，节能环保，应用广泛。

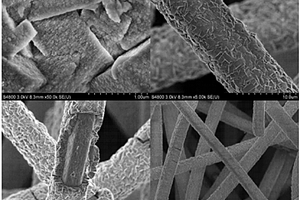

金属纤维/分子筛复合材料及其制备方法和应用 692

 0

本发明公开了一种金属纤维/分子筛复合材料及其制备方法和应用。所述复合材料是由整体式烧结金属纤维基体和均匀包裹在构成所述基体的每根金属纤维外表面的MFI型分子筛层组成，是通过采用溶胶预涂层再水热晶化生长法制备而得。本发明提供的金属纤维/分子筛复合材料具有三维开放式连续网络结构，空隙率可达68%～85%，渗透率高、导热性好且结构稳定，对甲醇制烯烃的催化反应及环己酮双氧水氨肟化固定床催化反应均表现出优良催化效果，而且本发明所述的制备方法简单、结构可控、适合工业化生产，具有实用价值和应用前景。

阻燃天然纤维增强聚乳酸复合材料及其制备方法 811

 0

本发明属于材料技术领域，具体涉及一种阻燃天然纤维增强聚乳酸复合材料及其制备方法，可用于电子电器包装等领域。具体制备步骤为：先分别将干燥的聚乳酸、纳米添加剂、抗氧剂、抗滴落剂按比例共混，挤出；再将阻燃剂与天然纤维进行混合，最后将阻燃处理的天然纤维和聚乳酸的共混物料按照一定比例加入挤出机中，共混挤出，得到阻燃天然纤维增强聚乳酸复合材料。这种复合材料具有较好的阻燃性能和力学性能，且制备方法简单有效、工艺条件温和，适用于批量化生产。

玻璃纤维/碳纳米管/环氧树脂多维混杂复合材料的制备方法 838

 0

本发明涉及一种玻璃纤维/碳纳米管/环氧树脂多维混杂复合材料的制备方法。本发明将玻璃纤维经过硅烷偶联剂处理,碳纳米管经表面羧基化、酰氯化后,再在其上引入二元胺或多元胺,将接有氨基的碳纳米管用多元酸酐化合物修饰,制备携带酸酐基团的碳纳米管。超声波振荡和高速搅拌,使碳纳米管分散于环氧树脂基体中,采用有机酸酐类固化剂固化,以得到含有碳纳米管的环氧树脂聚合物作为基体和经过偶联剂处理的玻璃纤维复合,形成以共价键相连的多维混杂复合材料结构。本发明制备方便,提高了碳纳米管在环氧树脂中的分散,利用碳纳米管的强度和韧性强韧化环氧树脂,提高与玻璃纤维基面的粘结强度,从而提高玻璃纤维/碳纳米管/环氧树脂多维混杂复合材料的整体性能,拓宽玻璃纤维、碳纳米管和环氧树脂的应用。

复合材料加筋板液体成型装置及方法 978

 0

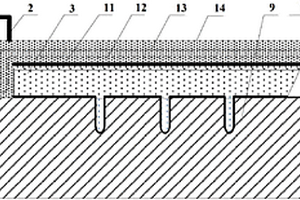

本发明属于复合材料成型技术，涉及一种复合材料加筋板液体成型装置及方法。所述复合材料加筋板液体成型装置包括胶液缸、封装预制件、成型模具、导流瓶、连接装置和真空泵。其中，封装预制件设置在带有沟槽的成型模具上构成成型组件，该成型组件一端经进胶管连接胶液缸形成注入线路，另一端经出胶管连接到导流瓶形成吸入线路，其中导流瓶通过导流管连接到连接装置，连接装置经真空管与真空泵相连。本发明筋条结构增强纤维材料先被放置于成型模具的沟槽中成型，而后蒙皮结构增强纤维材料铺设成型，再注入液体树脂整体成型，可充分保证筋条与蒙皮相对位置的精确，也保证了零件整体成型的外观质量，具有较佳的实际应用价值。

复合材料或塑料用预埋紧固件 880

 0

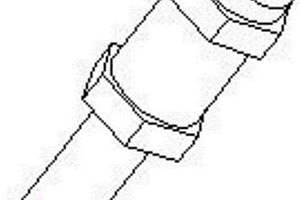

本实用新型公开了轻量化复合材料技术领域的一种复合材料或塑料用预埋紧固件，预埋紧固件包括三部分组成，分别为螺母、中部过渡区和螺柱；中部过渡区为非贯通结构；所述螺柱为螺纹结构或光杆结构；所述螺母为带内螺纹结构或不带螺纹结构，本实用新型可实现复合材料和塑料之间的双面连接，可实现良好的产品的密封性，结构简单简化了装配流程。

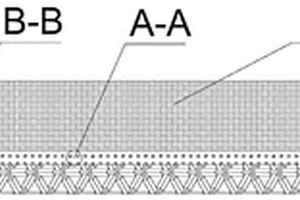

皮革复合材料 1131

 0

本实用新型公开了一种皮革复合材料，包括皮革、熔接层、布料，其特征在于：所述的皮革与所述的布料通过所述的熔接层粘接连接；所述的革皮处于第一层，所述的布料处于第三层；本实用新型的技术效果在于结构简单，产品易于制造，改变了现有的皮革复合材料的缺点即布料与皮革材料易脱落、易分离的缺点，导致现有的皮革复合材料会出现皮革还未损坏，内部的材料已经损坏，造成产品的缺陷的技术问题。

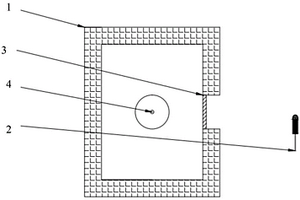

钢铝复合材料焊接操作平台 1041

 0

本实用新型公开了一种钢铝复合材料焊接操作平台，包括支架和放置在该支架上的两根互相平行的横杆，所述的两根横杆的间距是待焊接钢铝复合材料宽度的二倍，所述横杆的宽度符合自动焊小车行驶的要求，在所述的支架上、两根横杆之间的两侧分别设有垫脚，该垫脚的上表面为铝制。本实用新型能够有效的控制和减小复合材料在焊接中产生的弯曲、横向变形，具有普遍性，且操作简单，使用可靠，保障安全，可无限循环使用。

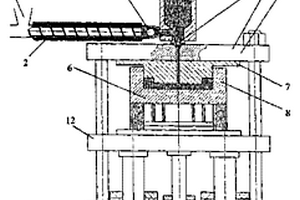

复合材料、高分子聚合物材料专用成型设备 962

 0

本实用新型设计了一种复合材料、高分子聚合物材料专用成型设备,包括混炼机、注射料筒和模压机。本实用新型将混炼塑料合金,注塑、模压统一于一体,克服了高分子聚合物材料、复合材料,尤其是聚四氟乙烯和超高分子量聚乙烯难注塑的难题;同时通过只改变注塑缸的容积即能够达到成型大质量工件的目的,又通过低压注塑后模压,降低了合模力,不仅可降低设备成本,又保证了产品质量,与其它的注塑机相比,机器造价比较低廉,利用模压直接成型,最大限度地利用了成型压力的能量,降低了能耗,并且容易成型较大的制品和多模腔制品。成型物料的取向性小,不开裂,不变形,易保证质量,特别是容易成型高分子聚合物材料以及各种塑料合金等复合材料。

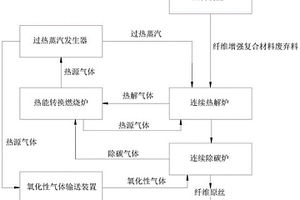

纤维增强复合材料连续回收系统 859

 0

本申请提供了一种纤维增强复合材料连续回收系统，包括：连续热解炉，所述连续热解炉的热解进料口与外部设置的上料装置连接；过热蒸汽发生器，与所述连续热解炉的热解炉体连接，向所述连续热解炉内输送过热蒸汽；热能转换燃烧炉，与所述连续热解炉的热解气体出口连接；所述热能转换燃烧炉还与所述过热蒸汽发生器连接；连续除碳炉，所述连续除碳炉的除碳进料口与所述连续热解炉的热解出料口连接，用于对经所述连续热解炉热解过后的纤维增强复合材料进行除碳处理，输出纤维原丝。本申请中提供的纤维增强复合材料连续回收系统节约了纤维回收的成本，实现纤维的无损伤回收，同时回收过程具有尾气零排放、零污染的特点。

超早强高延性水泥基复合材料及其制备方法 955

 0

本发明涉及一种超早强高延性水泥基复合材料及制备方法，该复合材料包括如下组分及其重量百分比：硫铝酸盐水泥30％‑40％；硅酸盐水泥5％‑15％；硅灰2％‑4％；石英砂40％‑50％；钢纤维3％‑5％；外加剂0.3％‑1％，其中外加剂包括减水剂、消泡剂、缓凝剂、早强剂；其制备的超早强高延性水泥基复合材料的初始扩展度大于700mm，2h抗压强度大于30MPa，28d抗压强度大于100MPa，抗弯拉强度大于15MPa，极限拉应变大于0.15％。本发明采用硫铝酸水泥颗粒、硅酸盐水泥颗粒、硅灰颗粒和石英砂形成良好的颗粒级配，并大量添加了超细钢纤维及外加剂，使其具备工作性能良好、超早强、高延性和高耐久性的优点，用于结构的快速维修，施工后2小时即可开放交通，将施工影响降到最低限度，同时实现安全可靠、更持久的抢修效果。
