上海有色金属材料制备及加工技术理论与应用

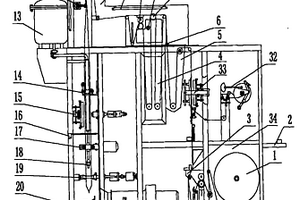

双模式纸基复合材料无菌枕灌装机 816

 0

本实用新型提供了一种双模式纸基复合材料无菌枕灌装机,由纸卷、接纸机构、放纸机构、进气口、双氧水槽、双氧水刮刀、导向辊、雾化喷嘴、送纸机构、紫外线灯、无菌室、成形纠偏装置、计量罐、成形轮组件、纵向密封装置、标记检测、走纸牵引装置、灌装管、横向密封切断装置、排包滑槽、排气装置、机体、操作面板、电器控制箱、无菌热空气处理系统、封条仓、贴条装置和纸仓组成。本实用新型的优点是操作简单,适应性广,兼容高,转换容易,一种纸基复合材料无菌枕灌装机上可以适用多种结构形式的纸基复合材料。

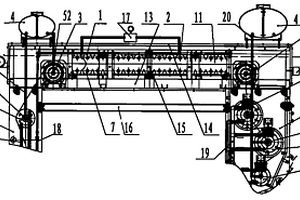

复合材料金属基材的预处理装置 698

 0

本实用新型涉及一种复合材料金属基材的预处理装置,预处理装置包括龙门式机架组合体、加热导辊、引导器、储能器、送风装置、集热风箱和热风循环装置,龙门式机架组合体包括机架,机架上固定有箱体,箱体上表面设有顶架,加热导辊通过冷却轴承座固定于机架组合体上,加热导辊的一侧设有集电环,另一侧设有引导器,箱体的一侧设有送风装置,另一侧设有集热风箱,送风装置和集热风箱上各有一储能器,储能器与加热导辊通过引导器连通,预处理复合材料金属基材的方法,使复合材料金属基材以一定线速度通过各个特定温度的加热导辊和箱体。利用本实用新型的预处理装置及预处理方法使得金属基材受热均匀、热变形小,预处理后机械性能不被破坏。

通过pH值和温度调控的石墨烯气凝胶热化学储能复合材料及其制备方法 1139

 0

本发明涉及一种通过pH值和温度调控的石墨烯气凝胶热化学储能复合材料及其制备方法，首先采用改进的Hummers法制备氧化石墨烯水溶液，然后通过水热还原‑冻干法得到石墨烯气凝胶；最后将气凝胶充分浸渍于无机盐水溶液中，经干燥处理后得到石墨烯气凝胶热化学储能复合材料。与现有技术相比，本发明以石墨烯气凝胶为多孔载体，可有效提高无机盐储热介质的负载量，同时避免无机盐易团聚、循环性能不稳定等问题；通过pH或还原温度调控石墨烯气凝胶的还原程度，最终获得的热化学储能复合材料具有吸附速率、脱水温度、储热密度等储热性能可调控的特点，因此可满足中低温热化学储能领域不同的应用需求。

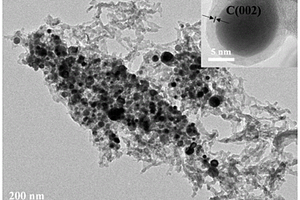

Cu@N掺杂介孔碳复合材料及其应用 838

 0

本发明涉及一种Cu@N掺杂介孔碳复合材料，所述的复合材料通过将铜离子、对苯二甲酸和三乙胺组装的Cu基金属有机框架经高温煅烧得到。本发明还提供了相应的应用。本发明的Cu@N掺杂介孔碳复合材料，具有多孔性、大的比表面积、丰富的催化活性位点及高的导电率，保证了聚硫电解液在所制备对电极中的有效扩散及电荷在界面间的高效传递，从而使得所制备的对电极对聚硫电解质具有优良的催化性能，所组装QDSCs的光电转换效率可达到8.5％以上。

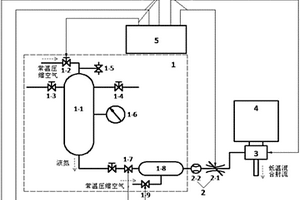

芳纶纤维复合材料低温加工装置及方法 1126

 0

本发明涉及芳纶纤维复合材料低温加工装置及方法，装置包括自增压低温射流供给系统、低温输送管路、机床内冷刀柄、机床主体和控制系统；自增压低温射流供给系统产生低温混合射流，该低温混合射流经低温输送管路到达机床内冷刀柄，并通过机床内冷刀柄直接喷射到待加工工件材料切削区域；机床内冷刀柄安装于机床主体上，机床主体执行对待加工工件的切削作业；机床主体布置有传感器；控制系统采集和监控加工信息，并根据加工信息对自增压低温射流供给系统压力、低温混合射流流量及低温混合射流温度进行实时控制。本发明涉及芳纶纤维复合材料低温加工装置及方法，对切削区进行低温混合射流冷却，改善芳纶纤维复合材料切削性能，减少切削温度对加工过程的影响，提高加工质量。

共价有机框架复合材料及其制备方法和用途 796

 0

本发明属于功能材料领域，具体涉及一种共价有机框架复合材料及其制备方法和用途。一种共价有机框架复合材料，所述材料为核‑壳结构的粒子，所述的核为Fe₃O₄空心纳米球，所述的壳由共价有机框架材料组成；所述的共价有机框架材料为对苯二甲醛和1,3,5‑三(4‑氨苯基)苯经席夫碱缩合反应获得；对苯二甲醛、1,3,5‑三(4‑氨苯基)苯和Fe₃O₄空心纳米球的质量比为1：(0.5～3)：(5～8)。本发明的制备方法具有稳定、可控、简单易操作的特点，制备获得的共价有机框架复合材料具备厚度薄、吸收频带宽、负载轻、吸收能力强的电磁波吸收特点。

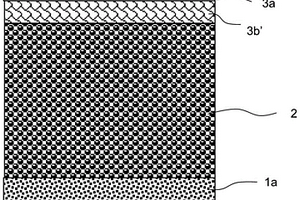

层状钎焊复合材料及其制造方法 917

 0

本发明涉及一种层状钎焊复合材料，其包含：芯材层(2)，位于芯材层(2)一侧的无钎剂层(1)，和位于芯材层(2)另一侧的免钎剂层(3)；其中，沿着远离所述芯材层(2)的方向，所述无钎剂层(1)依次包含：中间钎料层(1a)和覆盖层(1b)；所述无钎剂层(1)中的中间钎料层(1a)的厚度与覆盖层(1b)的厚度的比为20:1‑1.5:1。本发明还涉及所述层状钎焊复合材料的制备方法及包含所述复合材料的热交换器。

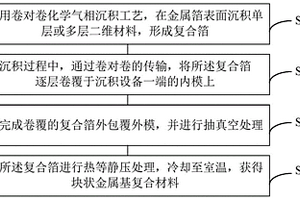

二维材料增强金属基复合材料及其连续化制备方法 930

 0

一种二维材料增强金属基复合材料及其连续化制备方法，所述制备方法包括：采用卷对卷化学气相沉积工艺，在金属箔表面沉积单层或多层二维材料，形成复合箔；沉积过程中，通过卷对卷的传输，将所述复合箔逐层卷覆于沉积设备一端的内模上；在完成卷覆的复合箔外包覆外模，并进行抽真空处理；将所述复合箔进行热等静压处理，冷却至室温，获得块状金属基复合材料。上述方法能够实现大规模连续制备，且形成的金属基复合材料性能得到提高。

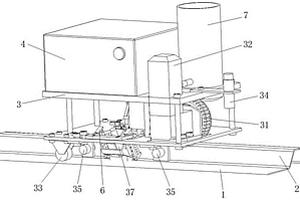

复合材料复杂截面自适应无损检测装置 1112

 0

一种复合材料复杂截面自适应无损检测装置，涉及一种无损检测装置。小车通过伺服电机控制驱动轮提供动力并结合两组导向滚珠进行引导实现小车沿复合材料结构的长桁自适应驱动运行，运动控制单元控制伺服电机自运行并配设止动传感装置，超声检测单元采用适应检测型面的相控阵探头组同时扫查平面区域和R角区域，气缸和球形关节轴承实现接触式探头的稳定有效贴合，加载臂长度可调适应不同的R角和型面变化，信号处理单元将运动控制单元和超声检测单元的信号传递给联控的主机，通过主机确定和实时显示损伤位置信息。能够沿复合材料结构的长桁自适应驱动运行，采用适应检测型面的相控阵探头组同时扫查，实现一次性自动化无损检测。

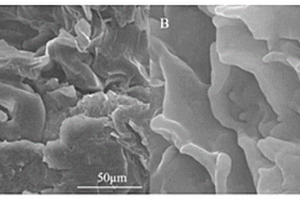

氧化石墨烯/膨胀石墨气凝胶相变复合材料及其制备方法 1119

 0

本发明涉及氧化石墨烯/膨胀石墨气凝胶相变复合材料及其制备方法，将氧化石墨烯溶液与膨胀石墨混合形成均匀的分散液，分散液经过反应，制备成具有三维(3D)结构的rGO/EG混合水凝胶；将rGO/EG混合水凝胶在冻干机中冷冻获得rGO/EG混合气凝胶；将石蜡熔化后浸渍到rGO/EG混合气凝胶中，待石蜡凝固后，得到rGO/EG混合气凝胶相变复合材料。与现有技术相比，本发明制备得到的相变复合材料具有优良的导热性能、较高的储热性、结构稳定性。

降低麻纤维复合材料的气味并提高其强度的方法 1000

 0

本发明提供一种降低麻纤维复合材料的气味并提高其强度的方法，包括对短切麻纤维进行疏水处理，以得到改性麻纤维复合材料。根据本发明的方法，不但可以降低麻纤维复合材料的气味，又能使其防水防霉，同时还使其具备更高的强度。

Al/Cu复合材料及其制备方法和用途 1128

 0

本发明提供一种Al/Cu复合材料，所述Al/Cu复合材料至少包括：含铝相的基材，所述基材中嵌有铜相，所述铜相和铝相互相独立，所述铜相是连续或者不连续的铜丝或者铜管结构，铜相的体积分数为2%‑30%，其制备方法主要先采用编织或者绕制的方法制备铜相，然后渗入铝相。本发明所述的Al/Cu复合材料可应用于汽车制造，抗压强度可以达到300～450 MPa，延伸率达到9～18%，是纯铝强度的2.5倍。

高导热复合填料及其聚合物基复合材料的制备方法 757

 0

本发明提供了一种高导热复合填料及其聚合物基复合材料的制备方法，所述复合填料包括片状导热填料和类球形导热填料；所述片状导热填料包覆于类球形导热填料表面。将片状导热填料和类球形导热填料分别进行表面修饰后分散到有机溶剂中加热搅拌，使填料之间因表面带有的可反应基团发生化学反应而产生键接，进而自组装形成片状填料包覆于类球形填料表面的“类芝麻球”结构，这种的特殊结构能够使所制备的导热复合填料在其填充的复合材料中形成高效导热通路，达到添加少量高导热二维片状填料即可显著提高聚合物基复合材料导热性能的目的，可满足制备电子电气设备的导热需求。

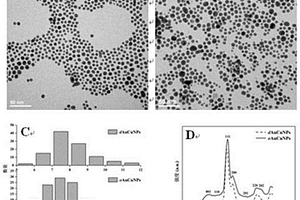

AuCu双金属纳米颗粒-多壁碳纳米管复合材料及其制备方法与应用 980

 0

本发明公开了AuCu双金属纳米颗粒‑多壁碳纳米管复合材料及其制备方法与应用，首次提出并报导将AuCu双金属纳米颗粒与多壁碳纳米管耦合作为固接传导层应用于固接离子选择性电极中；尤其是有序AuCu双金属纳米颗粒‑多壁碳纳米管复合材料，将其作为中间层形成的电位传感器(电极)，通过分别测定阳离子和阴离子来评估电位传感器的性能；结果表明传感器具有高的双电层电容，快速的电荷转移和低的电位漂移等特点，此外，干扰因素氧化还原电对和光照均对制备的电极没有影响；由于oAuCuNPs‑MWCNTs具有高的疏水性，电位水层实验显示在离子选择性膜和金属导体之间不存在水层；这些结果表明，双金属纳米材料和碳纳米材料的复合材料作为传导层应用于离子选择性电极中有非常好的前景。

二氧化硅负载纳米复合材料及塑料母粒的制备方法 946

 0

本发明涉及一种二氧化硅负载纳米复合材料的制备方法，将3‑氨丙基三乙氧基硅烷的水溶液和金属前驱体的水溶液在20～40℃下混合1～10h；然后在60～120℃下反应1～24h形成溶胶体系；将溶胶体系在100～140℃下反应10～20h形成凝胶体系；将凝胶体系进行氧化反应或还原反应得到负载有金属氧化物纳米颗粒或金属、合金、金属间化合物纳米颗粒的二氧化硅，即为所述的二氧化硅负载纳米复合材料。本发明的制备方法成本低、易操作、无污染、设备需求低、原料来源广泛且负载的纳米颗粒的大小、组成、晶相均可同时控制。此外，本发明利用二氧化硅负载纳米复合材料对塑料粒子进行掺杂得到具有高性能的多功能高分子塑料母粒。

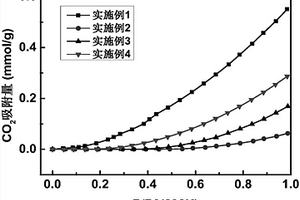

用聚偏氟乙烯调控ZIF‑8‑PVDF复合材料结构和形貌的方法 1174

 0

本发明公开了一种用聚偏氟乙烯调控ZIF‑8‑PVDF复合材料结构和形貌的方法。本发明的具体步骤如下：(1)将2‑甲基咪唑HMIm溶解于DMF中均匀共混，将不同含量的PVDF添加到其中，磁力搅拌；(2)将六水合硝酸锌溶解于DMF中均匀共混；(3)将步骤(1)和步骤(2)所获得的两种溶液在微波炉中反应；待反应结束后，洗涤干燥得到具有不同结构和形貌的ZIF‑8‑PVDF复合材料。本发明方法新颖，得到的复合材料具有一定的比表面积，在吸附领域内应用具有潜力。

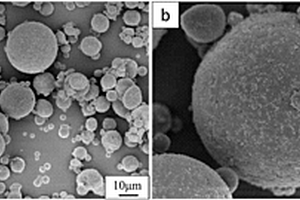

激光增材制造用7XXX系原位铝基复合材料粉末及制备 745

 0

本发明提供了一种激光增材制造用7XXX系原位铝基复合材料粉末的制备方法，包括将工业纯铝加热，用高温覆盖剂覆盖后升温熔炼；将KBF4、K2TiF6均匀混合，烘干后加入熔体中；反应后，依次加入所需的中间合金以及工业纯Mg和工业纯Zn，在熔体中加入精炼剂进行除气精炼，然后进行气雾化；即得。该方法采用原位熔体自生和高温气雾化方法制备了原位TiB2微纳米颗粒增强7XXX系复合材料，通过制备TiB2颗粒增强铝基复合材粉末，TiB2颗粒均匀弥散分布于铝基体中。该方法制备的铝基复合材料粉末具备良好的激光吸收率，适用于激光增材制造技术。

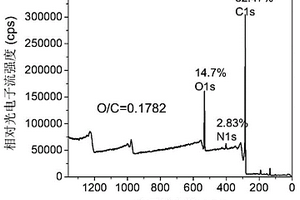

高温力学性能优异的CF/PEEK复合材料及其制备方法 1001

 0

本发明涉及一种高温力学性能优异的CF/PEEK复合材料及其制备方法，制备方法包括以下步骤：(1)将CF表面原有的上浆剂高温分解；(2)在饱和水蒸气环境中，对CF同时进行微波辐射和紫外光辐照，产物记为ACF；(3)将ACF浸入聚酰胺酸/N‑甲基‑2‑吡咯烷酮/碳纳米管悬浮液，取出后干燥，再进行两段热处理，得到上浆改性碳纤维MCF；(4)将MCF与PEEK材料叠层热压；即得高温力学性能优异的CF/PEEK复合材料，其在25℃下的弯曲强度为780‑950MPa，弯曲模量为55‑65GPa，层间剪切强度为80‑93MPa；在200℃下的弯曲强度为550‑650MPa，弯曲模量为40‑50GPa，层间剪切强度为60‑75MPa。本发明的方法特点为高效、环保、可实现规模化生产，制得的复合材料可替代金属用于航空航天、医疗、机械、汽车等领域。

用于吸声阻尼的增强PC/ABS复合材料及其制备方法 863

 0

本发明公开了一种用吸声阻尼的增强PC/ABS复合材料，该复合材料按重量配方比为：PC树脂15～30份，ABS树脂15～份，芳纶短切纤维10～30份，增韧剂5～20份，抗氧剂0.5～2份。所述的芳纶纤维和粘弹性增韧剂具有很强的吸声效果，尤其是高频噪音。当声波传递到该复合材料中时，由于粘弹性增韧剂具有较高的损耗模量，振动的机械能被转化为热能。同时，芳纶纤维进一步限制了声波的振动，从而起到了吸声阻尼的作用。本发明适用于直接对隔音要求较高的电子电器和汽车内饰零件，其优势在于可以直接注塑成型，简化了成型工艺。

高熔接痕强度聚苯硫醚复合材料及其制备方法 1072

 0

本发明公开了一种高熔接痕强度聚苯硫醚复合材料及其制备方法，本发明复合材料主要由如下重量百分比的组分组成：相对于100重量份的聚苯硫醚，熔体强度增强剂的量为0.5～10重量份。本发明的聚苯硫醚复合材料力学性能优异，熔接痕强度高，耐热、耐溶剂性能优异，可广泛应用于汽车、电子电器。

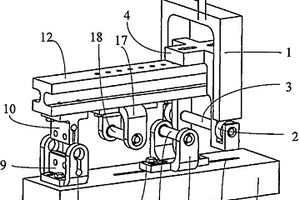

复合材料试验装置 860

 0

本发明提供了一种复合材料试验装置，包括底座(7)；第一支撑机构，其可移动地安装在底座(7)上；第二支撑机构，其固定安装在底座(7)的一端；以及加载机构，其位于第一支撑机构和第二支撑机构的上方并可移动地安装在支撑梁(12)上，用以对被支撑在第一支撑机构和第二支撑机构上的试验件(19)施加载荷(P)。通过本发明的复合材料试验装置可了解材料的张开型(I型)、剪切型(II型)和I/II混合型(撕裂型)分层行为，从而评价复合材料抵抗分层的能力；在实际实验过程中通过调整试验装置上的部件的组合就能进行三种分层模式下的断裂性能试验，节省了试验成本，省去换装置时间从而节省了试验时间。

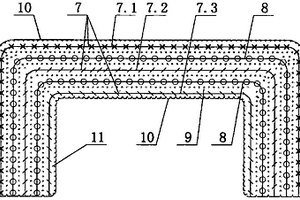

复合材料拉挤型材的增强材料铺层结构 1157

 0

本发明涉及一种复合材料拉挤型材的增强材料铺层结构，该铺层分为五层，其中第一、三、五层为玻璃纤维织物层，第二、四层为玻璃纤维粗纱层；在三玻璃纤维织物层中至少有一层的构成里有玻璃纤维+45°、90°、-45°三轴向织物，该织物厚度范围为0.2～0.5mm，在两玻璃纤维粗纱层中玻璃纤维粗纱的厚度可以是相同或不相同的；采用这种增强材料铺层结构制造的复合材料拉挤型材具有较为均衡的纵横向综合机械性能，特别是能使这类拉挤型材具有较好的横向弯曲强度、横向压缩强度和抗剪能力，以满足目标工程构件或建筑结构对复合材料拉挤型材的性能要求。

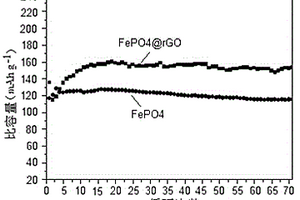

钠离子电池正极FePO4/Graphene复合材料制备方法 643

 0

本发明涉及一种钠离子电池正极FePO4/Graphene复合材料制备方法，通过微乳液的方法，一步合成FePO4/Graphene复合材料。FePO4纳米球形颗粒通过非共价健均匀的单层的负载在石墨烯两面。作为钠离子电池正极材料，因为其独特是的类似三明治结构，石墨烯的存在大大提高了电子传导速率。此外，FePO4纳米结构也增大了电极材料表面积，提高了Na+离子可逆脱嵌速率。FePO4/Graphene复合材料作为钠离子电池正极材料表现出优异的电化学性能。本发明采用的微乳液的合成方法，合成工艺简单，反应条件简单，大大缩短合成所需要的时间，适合大规模产业化。

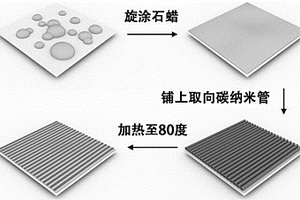

光驱动可控变形的复合材料及其制备方法 929

 0

本发明属于敏感材料技术领域，具体为一种光驱动可控变形的复合材料及其制备方法。本发明的复合材料的组成结构为：聚酰亚胺薄膜为基底，上层为取向碳纳米管和石蜡组成的具有各向异性的复合层，基底和复合层之间紧密接触。该复合材料可实现光致和热致驱动的响应。本发明通过控制取向碳纳米管的取向方向，能够实现向光、背光及三维变形等多种变形形式。进一步优化取向碳纳米管和石蜡的含量，可实现快速的、大变形量的变形。这种光致变形材料为其他智能响应材料提供了新的思路。

一步制备α-ZrP/Al2O3复合材料的方法 1125

 0

本发明涉及一种一步制备α-ZrP/Al2O3复合材料的方法，步骤为将水溶性锆盐、磷酸源、水溶性六氟铝酸盐按照摩尔比Zr/P/Al＝1∶(20～80)∶(0.2～20)混合，配成水溶液；将所得的溶液在70～100℃加热后经离心、洗涤、冷却干燥制备得到α-ZrP/Al2O3复合材料。本发明采用一步法水浴制备，工艺简单，操作方便。采用水溶性六氟铝酸盐替代了旧工艺中的氢氟酸，从而在生产设备上可以选择玻璃、搪瓷设备，节约成本；同时，其使得α-ZrP与Al2O3在分子层面上均匀混合，一步得到α-ZrP/Al2O3复合材料，反应条件温和，速度可控。

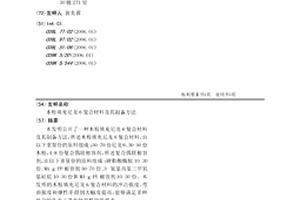

木粉填充尼龙6复合材料及其制备方法 891

 0

本发明公开了一种木粉填充尼龙6复合材料及其制备方法，所述木粉填充尼龙6复合材料，由以下重量份的原料组成：50-70份尼龙6、30-50份木粉，4-8份复合偶联相容剂，所述复合偶联相容剂，由以下重量份的原料组成：硬脂酸酰胺10-30份、MA-g-PP相容剂50-70份、3-氨基丙基三甲氧基硅烷10-30份和MA-g-PE相容剂10-30份。本发明的木粉填充尼龙6复合材料的冲击强度、弯曲强度和弹性率得到大幅度提高，能够满足多种场合的生产工艺和使用性能的要求。

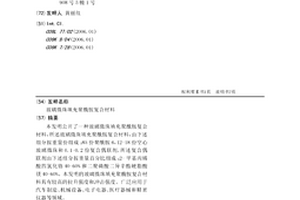

玻璃微珠填充聚酰胺复合材料 847

 0

本发明公开了一种玻璃微珠填充聚酰胺复合材料，所述玻璃微珠填充聚酰胺复合材料，由下述组分按重量份组成：85份聚酰胺6，12-18份空心玻璃微珠和0.1-0.2份复合偶联剂，所述复合偶联剂由下述组分按重量百分比组成：2-甲基丙烯酸四氯化铬40-60%和二聚磷酸二异辛酯硬脂酸镁40-60%。本发明的玻璃微珠填充聚酰胺复合材料具有较高的拉升强度和冲击强度。广泛应用于汽车制造、机械设备、电子电器、医疗器械和精密仪器等领域。

苎麻织物增强聚乳酸复合材料的制备方法 1068

 0

本发明公开了一种苎麻织物增强聚乳酸复合材料的制备方法,包括如下步骤:(1)将粘均分子量为1000-80000的聚乳酸预聚物和粘均分子量为400-2000的聚己内酯分别溶与有机溶剂中,配成浓度为0.1g/ml的溶液,所述的聚乳酸预聚物和聚己内酯重量比1-9∶1;(2)将经表面处理过的苎麻织物在室温下浸泡在所述的的聚己内酯溶液中2-3h,再与所述的聚乳酸溶液在反应釜中混合密封好,其中,苎麻织物的质量占反应釜中混合物质量的百分数为35%-75%;(3)步骤(2)所述的混合溶液在60℃-90℃下原位聚合4h制得所述的复合材料。本发明的有益效果是:利用本发明的方法制得的复合材料具有全生物降解而且还具有优异的界面性能和力学性能,具有实际的应用价值。

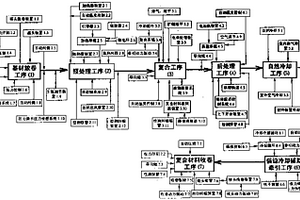

多功能、多层、金属薄板、箔、塑复合材料生产工艺 878

 0

一种多功能、多层、金属薄板、箔、塑复合材料生产工艺,依次包括基材防卷工序、基材预处理工序、复合工序、后处理工序、自然冷却工序、强迫冷却辅助牵引工序和复合材料收卷工序。通过基材预处理工序、复合工序和后处理工序的改进,主要解决现有复合材料生产工艺中基材预处理工序、复合工序和后处理工序的处理方式不合理,影响产品性能和稳定性的技术问题,提高了产品的生产质量、速度和稳定性。

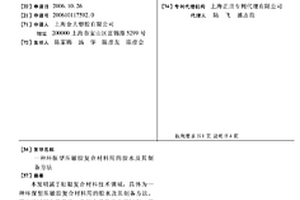

环保型压敏胶复合材料用的胶水及其制备方法 1005

 0

本发明属于粘贴复合材料技术领域,具体为一种环保型压敏胶复合材料用的胶水及其制备方法。胶水经过配方的优选,选择合适的组分和比例,使其性能大为改善,其组分包括辛酯、丁酯、丙烯酸、轻乙酯、醋酸乙烯、过铵和碳铵等。该胶水的初粘性、持粘性稳定,剥离性能好,无刺激性气味,环保性好。使用该胶水制备的压敏胶复合材料性能也大为改善,可广泛用于制备医药用品和日化用品的标签、封签,食品包装的标签,广告用的灯箱、喷绘材料,超市物品标价签等。
