全部
▼
热搜：

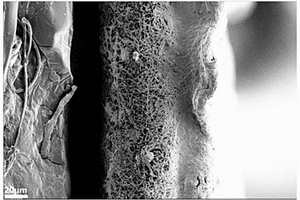

本发明公开了一种碳布/碳纤维阵列负载钛铌氧复合材料及其制备方法和作为锂离子电池负极材料的应用，该方法包括：利用电泳沉积技术在碳布上沉积碳纳米纤维，得到碳布/碳纳米纤维(CC/CFs)阵列；再将碳布/碳纳米纤维阵列置于溶液中进行溶剂热反应，之后进行洗涤、干燥和热处理，得到CC/CFs@Ti2Nb10O29阵列材料(即碳布/碳纤维阵列负载钛铌氧复合材料)。本发明CC/CFs@Ti2Nb10O29复合材料作为锂离子电池负极材料时具有有高倍率性能、高功率密度和高循环稳定性特点，使其在移动通讯、交通动力、新能源储能、航天军工等领域的应用成为可能。
824
0
本发明属于锂离子电池石墨负极材料领域，涉及一种石墨负极材料高倍率长循环特性的测试方法。为了解决现有石墨负极材料高倍率长循环特性测试方法耗时长，影响产品应用时期的技术问题，本发明提供的石墨负极材料高倍率长循环特性测试方法，简单易行，只需对石墨负极材料基本参数、晶面的衍射强度及电化学性能进行测试，即可判断其是否适用于长循环高倍率锂离子电池，大大减少了由于验证时间过长对产品迭代更新所造成的影响，使得产品应用以及材料筛选更容易。
856
0
本发明涉及一种用于离岸海岛的综合能源利用系统及其运行方法，风力发电机、太阳能光伏组件、波浪能发电平台和潮流能发电机均与海水淡化装置、蓄电池储能装置连接，为海水淡化装置提供电能，以及将过剩电能存储在蓄电池储能装置中；蓄水池和海水淡化装置连接，蓄水池储备淡水；蓄电池储能装置为岛内提供用电；燃气轮机分别与海水淡化装置、蓄电池储能装置连接，其作为补充电源进行发电；燃气轮机、余热锅炉和溴化锂机组依次连接，溴化锂机组为岛内供冷和供热；太阳能集热器和储热罐连接；蓄水池为储热罐和余热锅炉补水。本系统充分利用离岸海岛富集的风力、光伏、波浪能、潮流能等可再生能源，产生的清洁电能满足海岛自身用电。

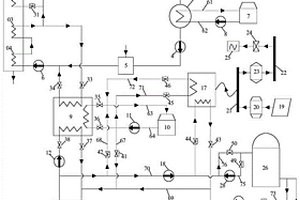

本发明公开了一种用于新能源耦合电厂余热的数据中心供冷系统及控制方法，主要包括余热锅炉、汽轮机组、凝汽器、轴封加热器、热水型溴化锂制冷机组、烟气余热回收装置、冷却塔、水气换热装置、数据中心机房、机柜组、电制冷机组、光伏发电装置、蓄冷装置和电网，通过烟气余热回收装置回收烟气余热用于驱动热水型溴化锂制冷机组、光伏发电装置发电用于驱动电制冷机组和环境自然冷却来同时为数据中心机房供冷，并利用蓄冷装置平衡电负荷与冷负荷间的时间差异。本发明通过余热回收流程、新能源发电流程与数据中心供冷流程的有效集成，既提升了电厂能效水平，又降低了数据中心PUE指标，还满足了新能源电力的调峰需求，具有广阔的应用前景。
1162
0

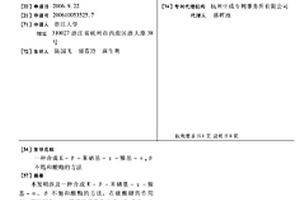

本发明涉及一种合成E-Β-苯硒基-Γ-羰基-Α,Β不饱和酸酯的方法,在碳酸锂的作用下,苯硒氯与Α-联烯酸酯发生反应,生成E-Β-苯硒基-Γ-羰基-Α,Β不饱和酸酯化合物,本方法操作简单,原料和试剂易得,反应具有高度的区域和立体选择性,产物易分离纯化,适用于合成各种取代的E-Β-苯硒基-Γ-羰基-Α,Β不饱和酸酯。
831
0

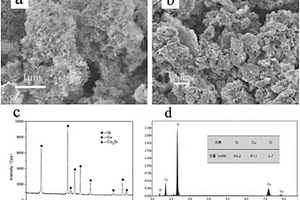

本发明公开了一种制备多孔硅?铜复合材料的方法，具体为：将CuO、Mg2Si两种粉体原料均匀混合，在600～700℃下进行热处理，再经酸洗及后处理得到所述的多孔硅?铜复合材料。本发明的制备工艺简单，具有很大的操作性，所采用的原料来源丰富，价格便宜，所使用的方法途径容易在工厂中进行，特别是巧妙利用了镁和氧化铜的置换反应，在制得多孔硅的同时，生成纳米级的铜颗粒均匀弥散于多孔硅的表面，更加充分的发挥了铜对整个材料体系导电性的提高作用和铜颗粒对硅在脱嵌锂离子时的体积变化的缓冲作用。是一种潜在的可大规模合成结构独特的硅?铜复合材料的方法。

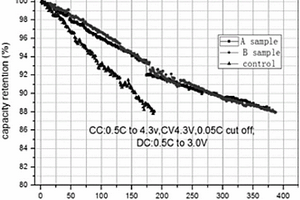

本发明涉及电池粘结剂领域，公开了一种高比容量硅基负极复合粘结剂及含有该粘结剂的负极片的制备方法。所述高比容量硅基负极复合粘结剂包括羧甲基纤维素钠5-50wt%、聚丙烯酸5-30wt%和丁苯橡胶20-90wt%。所述负极片制备方法包括配胶、加导电剂、加主材料、过筛、涂布、高温聚合处理、辊压和冲片。本发明的复合粘结剂能够解决现有硅基负极材料在锂离子嵌入脱出过程中伴随的巨大体积变化而导致电池循环寿命较短的技术难题。
771
0
本发明公开了一种水热合成花状形貌二氧化锡纳米结构材料的方法。将二氯化锡粉末加入至乙醇和水的混合溶剂中,制备出含锡离子的溶液反应体系;再加入质量浓度为25%～28%的氨水溶液,搅拌均匀后得到反应先驱体;采用水热方法,将先驱体在聚四氟乙烯反应釜中加热,改变马弗炉的加热温度和时间能够得到不同形貌的二氧化锡纳米材料。本发明可以降低反应成本,提高二氧化锡纳米材料的生产效率,制备的纳米材料形貌可控且具有纯度高,性能好,比表面积大等优点,并且用作锂离子电池负极材料时使电池性能得到极大的提高。具有很好的可重复性。
931
0
一类取代的苯丙烯类衍生物及其盐,是由相应基团取代的苯丙烯酸乙酯经过氢化锂铝、三氯化铝复合物还原,得到相应的取代的苯丙烯类化合物。本发明是具有一定选择性的细胞毒活性化合物,来源于天然产物芥基醇类化合物,对于正常细胞的毒性较低,而经过结构改造后的化合物及重要中间体都具有较好的细胞毒活性,可在制备防治肿瘤疾病药物中应用。所制备的药物含有制剂允许的药物赋形剂或载体,药物制剂形式为液体制剂、固体制剂、气雾喷剂、滴剂、胶丸、纳米制剂、控释或缓释制剂。本发明涉及的化合物合成方法简便、成本较低,因此具有可行的市场化前景。本发明具有以上结构通式。
801
0

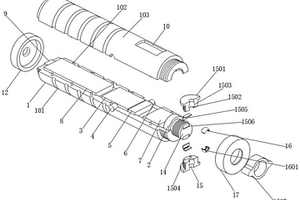

本发明公开一种智能跳绳器，包括主手柄机构、绳带固定机构、绳带调节机构以及副手柄机构，所述主手柄机构安装有轴承、MESH蓝牙主控板、脉搏传感器、霍尔传感器、锂电池以及LCD显示屏，所述MESH蓝牙主控板上安装设置有按键，所述脉搏传感器上安装有接触点，所述锂电池的一端设置有电池充电接口，所述第二连接件的中心位置开设有第三通孔，所述主手柄机构和所述副手柄机构的一端设置有绳带固定机构，所述绳带固定机构的内部安装有绳带调节机构，第一主手柄壳和第二主手柄壳进行组装的时候，通过将第二主手柄壳上开设的第一连接孔对准第一主手柄壳上固定的第一连接柱，通过按压方式，使第一主手柄壳和第二主手柄壳两者初步的固定连接。
本发明涉及一种储能体系器件材料的制备方法，特别涉及一种含无机纳米氧化物颗粒的陶瓷复合固态电解质、制备方法及其应用，属于储能体系器件材料制备技术领域。本发明首先制备纳米陶瓷颗粒；然后，将纳米陶瓷颗粒分散于N，N‑二甲基甲酰胺溶剂中配置纺丝前驱液，进行静电纺丝得到陶瓷复合纳米纤维膜；最后，浇铸含“聚合物‑导电锂盐‑无机纳米氧化物”体系的有机‑无机材料混合电解质溶液得到含无机纳米氧化物颗粒的陶瓷复合固态电解质。该材料可应用于柔性固态锂电池中，具备良好的机械性能和电化学性能，有效提高离子电导率，进而降低界面电阻。
976
0

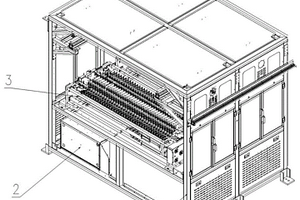

一种单机架治具，包括机架组件、驱动箱组件及治具组件，所述机架组件包括机架焊接组件、门体组件、电器板组件以及线槽组件；所述驱动箱组件设置在机架焊接组件内，并位于下门组件后方，并且所述驱动箱组件的控制测试端口与所述治具组件的信号连接端口电连接；所述治具组件设置在机架焊接组件内，并位于观察门组件后方，并且所述治具组件位于第一动力线槽组件、第二动力线槽组件之间，所述治具组件的控制端与外部控制设备的控制端电连接。本发明的有益效果是：结构稳定且简单、成本低、尺寸小，并且可以独立配合电气系统进行高温加压化成，可广泛适用于锂电池、锂电容及超级电容器等化成测试领域。
1168
0
本发明公开了一种掺杂改性粒子的凝胶聚合物电解质及其制备方法和在电致变色器件中的应用。所述制备方法包括步骤：(1)将聚合物基体和锂盐溶于增塑剂和溶剂的混合溶液中，并在45～55℃下持续搅拌；所述聚合物基体为聚偏氟乙烯‑六氟丙烯、聚甲基丙烯酸甲酯、聚偏氟乙烯中的一种；(2)向步骤(1)的溶液中加入改性无机粉体，继续搅拌1～3h，以形成粘稠的溶胶；以所述聚合物基体和锂盐的总质量为100％计，所述改性无机粉体的加入量为3wt％～25wt％；所述改性无机粉体为二氧化硅或二氧化钛，表面包覆PMMA层；(3)将步骤(2)得到的溶胶倒入模具中，55～65℃干燥即得所述掺杂改性粒子的凝胶聚合物电解质。
878
0
本发明涉及一种基于姿态感应的多彩LED运动伴侣仪。本发明中充电电路给锂电池提供可靠的恒流充电电源，锂电池的电源经过稳压电路给主控及信号匹配电路、LED驱动及显示电路、传感器电路提供3.3V电源；传感器电路在主控及信号发射匹配电路中的主控芯片的控制下，将当前的三轴角速度和三轴加速度信息进行采集，所得六轴数据传回主控芯片进行处理，主控芯片经过处理得到当前的姿态，并根据预设信息和触发规则将发光的信息传输给LED驱动及显示电路，LED驱动及显示电路根据从主控芯片得到的数据驱动八个全彩LED发光。本发明电路结构简单，实用性强。
1158
0
本发明提供的Sotagliflozin的制备方法是将L‑木糖衍生物1的结构进行了改进，羟基用苄基或PMB基团进行保护得到化合物2或者将L‑木糖衍生物1A经过系列衍生反应得到化合物2，将其与4‑卤代‑1‑氯‑2‑(4‑乙氧基苄基)苯化合物3的格氏对接反应条件进行优化，将反应收率提高到85％以上，避免了使用过多的格氏试剂或锂试剂，降低了物料消耗，提高了路线效率。

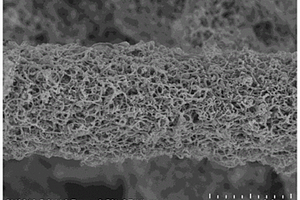

本发明公开了一种负载有MnO2纳米片的碳纳米管阵列电极，以三维多孔泡沫镍为基体，基体上直接生长载有MnO2纳米片的碳纳米管阵列，MnO2纳米片生长于碳纳米管表面，形成核壳结构。本发明还公开了所述的负载有MnO2纳米片的碳纳米管阵列电极的制备方法和应用。制备工艺简单、成本低、周期短、能耗低等优点，适合大规模工业化生产；制备得到的核壳结构阵列型电极不含粘结剂，由于泡沫镍特殊的三维多孔结构以及MnO2纳米片的多孔结构及催化性能，所述的阵列电极用作催化正极时，锂空电池显示出较低的极化和较好的循环稳定性。
1000
0

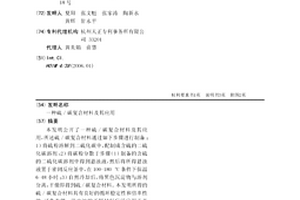

本发明公开了一种硫/碳复合材料及其应用，所述硫/碳复合材料通过如下步骤进行制备：1）将硫粉溶解到二硫化碳中，配制成含硫的二硫化碳溶剂；2）将碳粉分散于步骤（1）制备的含硫的二硫化碳溶剂中得到悬浊液，然后将所得悬浊液置于密闭反应釜中，在100-180 oC条件下保温6-48小时；3）自然冷却后，将黑色沉淀物与溶剂分离，干燥即得到硫/碳复合材料。本发明所得的硫/碳复合材料具有良好的循环稳定性和倍率性能，可作为锂-硫电池的正极材料广泛应用于高性能化学储能器件等领域。
1124
0

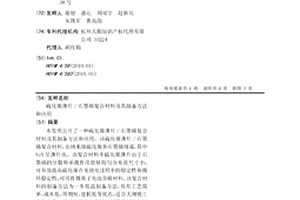

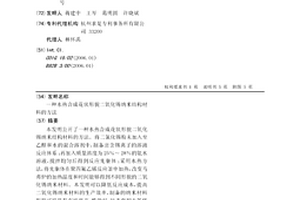

本发明公开了一种硫化镍薄片/石墨烯复合材料及其制备方法和应用。该硫化镍薄片/石墨烯复合材料，由纳米级硫化镍和石墨烯组成，其中NiS呈薄片状。该复合材料中硫化镍薄片由于石墨烯的分散和承载作用能够均匀分布且尺寸小，可有效提高硫化镍在充放电过程中的稳定性和循环稳定性，可用作锂离子电池负极材料。该复合材料的制备方法为一步低温制备方法，具有工艺简单、成本低、周期短、能耗低等优点，适合大规模工业化生产。所述的硫化镍薄片/石墨烯复合材料可用作锂离子电池负极材料。
1016
0

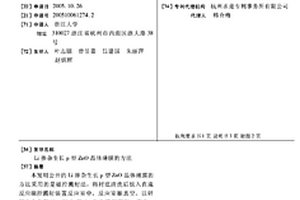

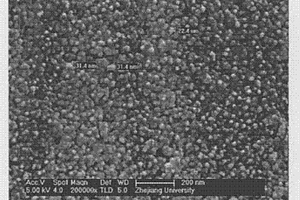

本发明公开的Li掺杂生长p型ZnO晶体薄膜的 方法采用的是磁控溅射法，将衬底清洗后放入直流反应磁控溅 射装置反应室中，反应室抽真空，以锌锂合金为靶材，以 O2和Ar作为溅射气氛，在3～ 5Pa压强下，于400～600℃下进行溅射生长，生长结束后薄膜 在Ar气氛下退火。本发明方法简单，p型掺杂浓度可以通过调 节靶材中Li的含量和生长气氛中 O2∶Ar的不同分压比来控制； 在ZnO晶体薄膜生长过程中可以实现受主Li的实时掺杂；由 于掺杂元素来自靶材，因此可以实现高浓度掺杂；本发明与V 族元素掺杂相比，以金属Li离子替代掺杂具有更浅的受主能 级，制得的p－ZnO薄膜具有良好的电学性能，重复性和稳定 性。
1086
0
本发明公开了一种黑色高强微晶玻璃,其重量百分比组成为:二氧化硅70%,氧化锂3.5%,氧化铝17%,三氧化二铁0.1%-0.5%,三氧化二钴0.5%-1%,三氧化二镍0.5%-1%,氧化钛、氧化锆和五氧化二磷中的至少一种3.1%-3.5%,氧化镁、氧化锌、氧化钡和氧化硼中的至少一种1%-1.5%,氧化钾和/或氧化钠2.0%-2.1%,氧化砷和/或氧化锑1%。本发明还公开了上述微晶玻璃的制备方法:将上述组成成分研磨均匀后加入还原剂配置成混合料,经1580～1650℃熔制,成型,退火;再经600～800℃核化1～4小时,然后升温至700～1000℃晶化处理1～12小时。采用本方法制备的微晶玻璃具有热膨胀系数低、机械强度高等优点。
803
0
本发明公开一种以（-）-雪松二醇为手性辅助剂制备硼替佐米的方法，其工艺流程为：（-）-雪松二醇在有机溶剂中与异丁基硼酸形成异丁基硼酸-（-）-雪松二醇酯；异丁基硼酸-（-）-雪松二醇酯低温下经二氯甲基锂缩合、重排得到2-氯代异戊基硼酸-（-）-雪松二醇酯；2-氯代异戊基硼酸-（-）-雪松二醇酯经双（三甲基硅基）氨化锂胺化、脱保护基得到（-）-雪松二醇酯-（R）-1-氨基-3-异丁基-1-硼酸酯三氟乙酸盐；（-）-雪松二醇酯-（R）-1-氨基-3-异丁基-1-硼酸酯三氟乙酸盐与吡嗪甲酰-L-苯丙氨酸在缩合剂存在下反应生成硼替佐米-（-）-雪松二醇酯；硼替佐米-（-）-雪松二醇酯水解生成硼替佐米单体，并进而生成硼替佐米三聚体。
948
0

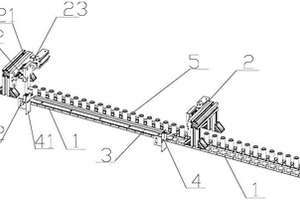

本发明公开了一种导轨式档位治具阻挡兼防带起装置，包括：治具，依次沿电池输送方向设置在生产输送线上，每个治具均设有容置圆柱电池的腔体；阻挡组件，至少两组，分别沿电池输送方向设置于生产输送线上，每组阻挡组件包括支架、阻挡部和驱动部，支架设置在生产输送线的线性支撑架上；阻挡部可滑动地设置于支架上；驱动部设置于支架上，驱动部的驱动端与阻挡部相连接；治具扣板，设置在两组阻挡组件之间；以及传感器组件，分别设置于两组阻挡组件之间；本发明还包括应用方法。本发明的有益效果是：解决圆柱锂电池分选中锂电池治具阻挡及防治具带起的问题；结构简单、兼容性强，可以直接与现有产线进行快速对接，提高产线的工作效率。
833
0

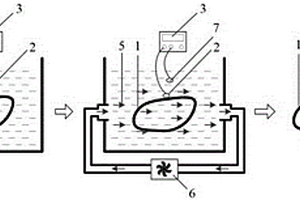

本发明公开了一种针对锂电池等不规则样品的导热性能测试方法。本发明让待测样品先后处于恒温T0状态、表面具有强对流换热系数的恒温T1状态、表面绝热等三种状态，构造出待测样品内部与环境之间换热的非稳态传热过程；该测试以待测样品自身储能作为热源或热沉，在不损坏样品情况下实现内外传热测试，可避免不均匀样品表层良导热材料带来的热屏蔽效果，也可解决样品不规则形状带来的加热难题。该方法可用于金属外壳方形锂电池等效导热系数的无损测试，也可用于其它常规方法难以检测的不规则形状样品导热性能无损测试。
858
0
本发明公开了式(I)所示的聚[4,4’,6,6’‑四(4‑二苯胺基苯基)‑2,2’‑双三嗪]共轭微孔聚合物材料及其制备单体和应用。所述聚[4,4’,6,6’‑四(4‑二苯胺基苯基)‑2,2’‑双三嗪]共轭微孔聚合物材料的制备单体如式(II)所示，其具体按照如下方法制备：以无水三氯化铁为氧化剂，式(Ⅱ)所示的4,4’,6,6’‑四(4‑二苯胺基苯基)‑2,2’‑双三嗪为单体通过氧化聚合反应制得式(I)所示的聚[4,4’,6,6’‑四(4‑二苯胺基苯基)‑2,2’‑双三嗪]共轭微孔有机聚合物材料。本发明提供了所述的聚[4,4’,6,6’‑四(4‑二苯胺基苯基)‑2,2’‑双三嗪]共轭微孔有机聚合物材料作为锂离子电池正极材料的应用以及制得的锂离子电池，表现出较高的比容量和良好的倍率性能。
882
0

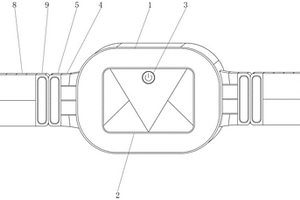

本发明属于保暖用品技术领域，尤其为一种用于生理期保暖防护的电子设备，包括隔热外壳、弹性束缚带，所述隔热外壳前端表面中央固定连接有片式锂电池，所述片式锂电池前端顶部电性连接有电池开关，所述隔热外壳后端内壁固定连接有石墨烯发热片，所述石墨烯发热片后端表面均匀连接有隔热棉，所述隔热棉后端表面均有连接有亲肤莱卡，所述亲肤莱卡后端表面中央固定连接有储物网兜，所述储物网兜内部垂直放置有艾草包；本发明能够保证热能量的间接发散至使用者的小腹处，让使用者使用的更加舒服安全，提升本电子设备对生理期女生的保暖防护的强度，而且处于生理期的女生可以根据自身的使用需求进行艾草包的使用或不适用。
1013
0
一种二维多孔氮硫共掺杂碳纳米片材料的制备方法及应用，所述制备方法包括如下步骤：(1)将明胶与壳聚糖以及发泡剂以一定比例在50～80℃水中搅拌0.1～2h成凝胶，将形成的凝胶在过量的凝固液中析出形成海绵体；所述发泡剂碳酸钾、碱式碳酸镁或三聚氰胺；(2)将步骤(1)形成的凝胶在过量的凝固液中析出形成海绵体；然后将海绵体置于330℃～400℃马弗炉，保温煅烧处理0.5～4h进行发泡与预碳化，得到预碳化材料；(3)将步骤(2)所得的预碳化材料以一定比例与硫脲研磨均匀，将得到的混合物在保护气氛下煅烧处理得到二维多孔氮硫共掺杂碳纳米片材料。本发明提供了所述的二维多孔氮硫共掺杂碳纳米片作为锂离子电池金属锂负极保护材料的应用，显著提供了库伦效率。
1029
0
本方法公开了一种镍催化的新型含氮三齿配体合成的方法，以溴代吡啶亚胺和手性噁唑啉为原料，以廉价金属镍为催化剂，以dppp为配体，叔丁醇锂做为碱，以甲苯为溶剂，在120℃温度下，反应24小时制得新型含氮三齿配体，提供了一条高效快速合成含噁唑啉的三齿配体的路线，使用了催化量的镍和配体，反应可以高产率，高适用性的进行，本反应是立体专一性，可以得到对映体纯的噁唑啉类化合物，合成的目标产物可以直接作为不对称催化的配体。
874
0
本发明公开了一种纺织用纳米负离子功能材料及其制备方法，其由以下重量份的原料制成：锗石30‑40、微晶灰岩25‑35、氧化镁4‑8、5A分子筛13‑24、锂电气石16‑24、硫酸铵3‑6、绿泥石18‑29、海藻炭9‑18、钨酸钠4‑7、焦宝石15‑25、重晶石10‑20。本发明以锗石、微晶灰岩、锂电气石、绿泥石、海藻炭等原料制得的纳米负离子功能材料不仅可以使纺织品产生温热微波按摩效应，增强细胞组织的再生能力，改善微循环，促进新陈代谢，提高机体免疫能力，帮助身体消除疲劳，恢复精力，还对细菌及病毒具有很强的吸附作用，能够有效抑制细菌及病毒的活动，能够达到良好的杀菌、消炎、除臭及预防多种皮肤病的功效。
889
0

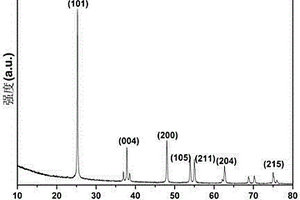

本发明涉及一种形貌、尺寸可控的TiO2介孔单晶及其制备方法，其是以硫酸钛为钛源，草酸为表面活性剂，通过调节钛源的浓度制备了尺寸、形貌可控的TiO2介孔单晶。具体方法是：首先将适量草酸加入到水溶液中，搅拌获得澄清透明溶液，将一定浓度的硫酸钛水溶液逐滴加入到上述溶液，200℃条件下水热24h，经离心、洗涤、蒸干，得到形貌、尺寸可控的锐钛矿TiO2介孔单晶。本发明是首次采用非模板方法，在草酸-硫酸钛-水反应体系中成功制备了TiO2介孔单晶，该方法操作简单，绿色环保，且通过调节硫酸钛水溶液的浓度，可以实现介孔单晶的形貌、尺寸的调控，在锂离子电池方面具有优异的性能和广阔的应用前景。

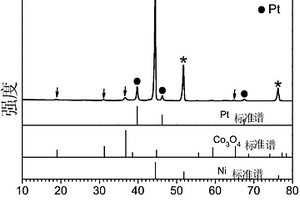

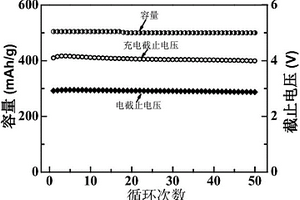

本发明公开了一种三维多孔的Co3O4/Pt/Ni复合电极，以三维多孔泡沫镍为基体，所述基体上直接生长Co3O4纳米线，所述Co3O4纳米线上直接生长纳米Pt颗粒。本发明还公开了所述Co3O4/Pt/Ni复合电极的制备方法及应用，制备工艺简单，能耗低、成本低，适合于大规模工业化生产；由于特殊的三维多孔结构以及Co3O4纳米线和Pt纳米颗粒的协同催化作用，制备得到的Co3O4/Pt/Ni复合电极具有高容量、低过电位和高循环稳定性，将其应用于锂-空电池空气电极中，可用来提高锂-空电池的电化学性能，特别是降低过电位及提高循环稳定性。
中冶有色为您提供最新的浙江杭州有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
