全部
▼
热搜：
832
0

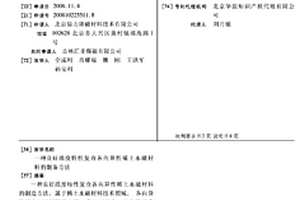

一种良好温度特性复合各向异性稀土永磁材料的制造方法，属于稀 土永磁材料技术领域。各向异性稀土永磁材料是由按一定比例配合、平 均颗粒直径在限定范围内的R1FeBM粗磁性粉末和R2CoM′细磁性粉末以及 包覆在磁性粉末表面的偶联剂所复合而成，其中R1和R2为稀土类元素。此 种复合材料经过与有机粘结剂在适当温度下的造粒过程，使温度特性更 好的R2CoM′细磁性粉末均匀地包覆在R1FeBM粗磁性粉末颗粒周围。由这 种复合磁粉在磁场作用下制成的注塑、模压以及挤出等粘结类磁体，不 仅可以改善R1FeBM的温度特性和使用温度，同时也能获得优于其中任何一 种单独材料所制磁体的综合磁性能。
823
0

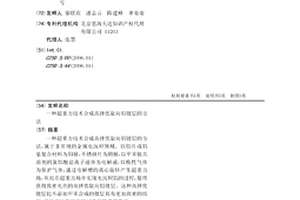

一种超重力技术合成高择优取向铝镀层的方法，属于非常规的金属电沉积领域。以铝片或铝基复合材料为阳极，不锈钢片为阴极，以甲苯做共溶剂的氯铝酸盐离子液体为电解液，以惰性气体为保护气体，通过电解槽的离心旋转产生超重力场，从而在超重力场中实现电沉积铝的过程，最终获得致密光亮的高择优取向铝镀层。这种高择优镀层比不添加甲苯合成的镀层具有更加致密的结构，且抗腐蚀性能和机械性能等明显提高。
879
0

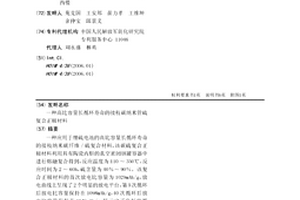

一种应用于锂硫电池的高比容量长循环寿命的接枝纳米碳纤维/硫复合材料，该碳硫复合正极材料利用具有陶瓷内胆的真空密闭钢罐容器中进行熔融复合得到，反应温度为110～350℃，反应时间为2～60h，硫含量为40％～90％。该复合正极材料的首次放电比容量为1029mAh/g，放电曲线上呈现了2个明显的放电平台，第5次循环后放电比容量保持在1098mAh/g，40次循环后放电比容量保持在1049mAh/g，显示出了良好的循环稳定性。
978
0

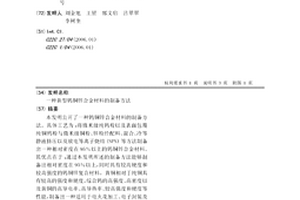

本发明公开了一种钨铜锌合金材料的制备方法。具体工艺为：将微米级纯钨粉以及表面包覆纯铜钨粉与微米级铜粉、锌粉经配料、混合、冷等静液挤压以及放电等离子烧结(SPS)等方法制备出一种相对密度在95％以上的钨铜锌合金材料。其优点在于：通过本发明所述的制备方法能够制备出相对密度在95％以上，同时具有较高硬度和较高强度的钨铜锌复合材料。黄铜相对于纯铜具有较高的强度和硬度，综合钨的高强度、高密度以及黄铜的高导电率、高导热率、较高强度和硬度等性能，制备出一种适用于电火花加工、电子封装及航空航天材料领域的耐高温、耐腐蚀的钨铜锌合金材料。
839
0
本发明涉及具有仿真皮肤的骨骼式下肢假肢。本发明在骨骼式下肢假肢的聚氨酯软泡沫层外包覆一层胶乳膜作为仿真皮肤,从而使下肢假肢的软泡沫层具有较高强度和弹性;防水;使假肢防腐蚀,寿命长。
963
0

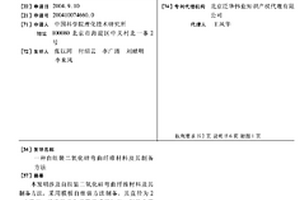

本发明涉及自组装二氧化硅弯曲纤维材料及其制备方法,采用模板自组装方法制备,其直径为2～4微米,纤维形状为弹簧状或钮扣状,制备步骤为:1)配制模板水溶液:将表面活性剂加入水中,用盐酸调节pH值,搅拌均匀,得模板水溶液;2)制备油水混合物:向步骤1)的模板水溶液中加入非极性有机溶剂,制得油水混合物;3)加入硅酸酯:将步骤2)制得的油水混合物加入硅酸酯;4)自组装:将得到的混合液在25±3℃静置20～200小时进行自组装,离心分离,洗涤,得到自组装二氧化硅弯曲纤维材料。其优点为:具良好韧性,可用于有机-无机纳米复合材料的增强、增韧填料及吸附功能性材料;且方法简单、经济、实用,成本低,易推广应用。
830
0

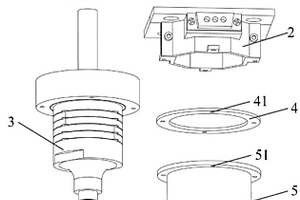

一种超声椭圆振动铣削刀柄装置，它包括有供电盒、超声椭圆振动铣削刀柄、密封环和保护罩；供电盒的上端面通过螺栓与机床的刀盘下平面连接，超声椭圆振动铣削刀柄的小圆轴与刀盘通过弹簧夹头连接，其大圆柱的上端面与供电盒的下端面螺接，其大圆柱的下端面放置密封环，并通过螺栓与保护罩连接；本发明能够与传统加工中心实现柔性对接，实现高频超声椭圆振动铣削，解决钛合金、复合材料高精度、高效率铣削难题。它在超声振动加工装置技术领域里具有广阔地应用前景。
685
0

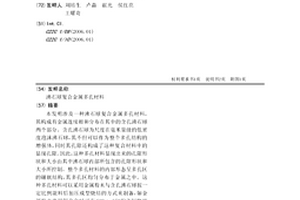

本发明涉及一种沸石球复合金属多孔材料，其构成有金属连续相和分布在其中的含孔沸石球两个部分。含孔沸石球为尺度在毫米量级的低密度泡沫沸石球，其不但可以作为整个多孔结构的增强体，同时其孔隙还构成了这种复合材料中的显现孔隙。因此，这种多孔材料显现出来的孔隙形状和大小由其中沸石球内部所包含的孔隙形状和大小所控制。整个多孔材料的内部形态呈多孔区的镶嵌结构，其多孔区均匀分布于金属之中。这种多孔材料可以采用金属粉末与含孔沸石球按一定比例混料后加压成型烧结的方式来制备，如金属粉末选用铝合金时可在600～650℃之间烧结3～6h而成。
1021
0
本发明提供了一种新型结构的镍铝复合丝及其制备方法，该复合丝用于火焰线材喷涂，作为某些喷涂材料的粘结打底涂层。本发明为镍铝复合丝，外皮材质为铝，内芯材质是镍，在物理形式上，外皮是铝带，内芯为镍丝。所述复合丝的直径为2-3mm，总体成份按重量百分数计，镍为70-95％，铝为5-30％。本发明还提供了一种镍铝复合丝的制备方法，其特征在于外皮铝带在轧制过程中先轧成U型，再将镍丝导入铝带的U槽中，经包覆轧辊制成复合丝。这种结构独特的复合材料，在喷涂时两种组分在基体表面产生放热反应，使涂层与基体形成微冶金结合，达到很高的结合强度。
920
0

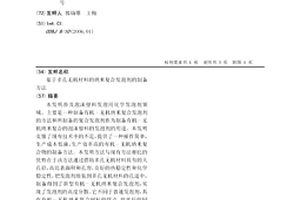

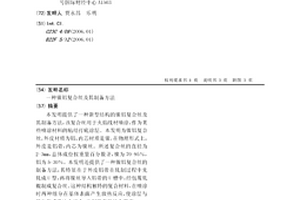

本发明涉及泡沫塑料发泡用化学发泡剂领域。主要是一种制备有机-无机纳米复合发泡剂的方法和所制备的复合发泡剂作为制备有机-无机纳米复合的泡沫塑料的发泡剂的用途。本发明克服了现有技术中的不足,提供了一种操作简单,生产成本低廉,生产效率高的有机-无机纳米复合物的制备方法。本发明方法与现有方法相比的优势在于该方法通过借助多孔无机材料具有的大孔径,高比表面积和孔容,良好的热稳定性和化学稳定性,把发泡剂组装到多孔无机材料的孔道中,制备得到了新型有机-无机纳米复合发泡剂,实现了发泡剂的高度分散。它不同于普通发泡剂,具有有机-无机纳米复合材料的优点,能更好的同聚合物基体相容,并有效控制局部发泡剂的剂量,避免发泡过程中的局部过热,发泡效率较高,形成的泡泡孔尺寸和分布较均匀,孔径较小。
1030
0

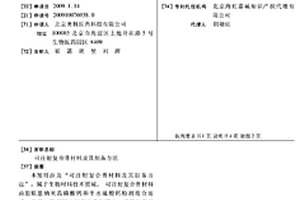

本发明涉及“可注射复合骨材料及其制备方法”,属于生物材料技术领域。可注射复合骨材料由胶原基纳米晶磷酸钙和半水硫酸钙粉剂混合而成,再按一定液固比配备无菌医用水,使用时将液固两相混合均匀成为可注射复合骨材料。本发明在具有天然骨分级结构和特性的纳米晶磷酸钙/胶原复合材料中引入半水硫酸钙,制备可注射骨修复材料,实现性能互补,既可以保持仿天然骨结构的特征,又赋予了材料新的可注射性能,具有更加广阔的应用范围。
888
0

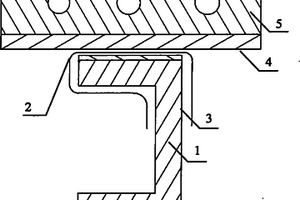

本发明是一种飞行器结构的骨架与蒙皮配合面间隙的补偿方法,该方法的步骤是:(1)首先将骨架固定,采用卡板或仪器测量骨架的实际配合面与理论配合面的间隙,得到所要填充的垫片的厚度;(2)垫片是由未固化的预浸料制作而成,将不同厚度的垫片贴在骨架的配合面上;(3)用隔离材料隔离后封装真空袋,再将蒙皮扣压在骨架上,将蒙皮和骨架用卡板卡紧,固化垫片。与现有技术相比,本发明技术方案达到了结构的骨架与蒙皮配合面间隙的严密贴合的目的;解决复合材料结构装配中容差分配困难的问题,同时解决了空间狭小和复杂结构的装配会在间隙的测量和垫片的安装过程中的困难。

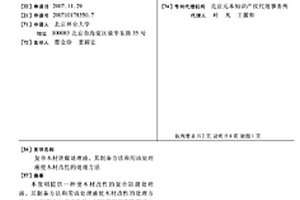

本发明提供一种使木材改性的复合防腐处理液、其制备方法和用该处理液使木材改性的处理方法。本发明的处理液包括木材防腐液和在防腐液中分散度浓度为1.5-3.0%的有机蒙脱土,其中有机蒙脱土是通过将浓度为3-8%钠基蒙脱土(NA-MMT)水悬浮液与十六烷基三甲基溴化铵(CTMAB)在60-90℃的温度下反应制成。木材经本发明处理液浸渍后,可以获得防腐剂固着效果好的木材/蒙脱土复合材料,从而使木材不但具有防腐性能,而且还提高物理力学性能、硬度和尺寸稳定性。
1053
0

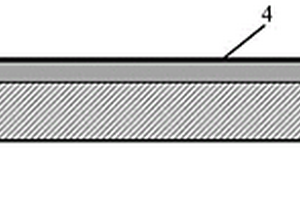

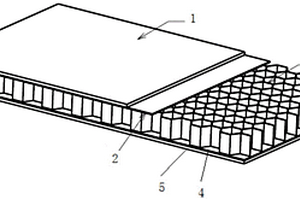

本发明涉及树脂基复合材料制造技术领域，公开了一种含自粘性预浸料宽频雷达天线罩及其制备方法，该天线罩包括：预浸料上蒙皮、蜂窝夹芯、预浸料下蒙皮、第一自粘性预浸料层、第二自粘性预浸料层从自粘性预浸料着手，自粘性预浸料自身具备一定的力学性能特性，且介电损耗较低，通过对蜂窝粘接面自粘性预浸料的采用(具有高含量树脂)，提高预浸料与蜂窝的粘接性能，替代了胶膜的使用，降低了结构的整体重量，同时减少了因为胶膜导致的电磁波传输损耗，从而提升了夹层结构的宽频透波性能。
831
0
本发明涉及一种大直径HDPE管材的防火性能试验装配方法，采用与HDPE管材径向材料厚度一致的同种类HDPE板进行试验，先在所述HDPE板的受火面按照一定间距设置若干保温钉固定端，然后在所述受火面上铺设防火材料，再在所述防火材料上铺装铝质薄层材料，在所述铝质薄层材料与所述保温钉固定端对应的位置上开孔，在开孔处将保温钉钉入所述保温钉固定端，实现防火材料及铝质薄层材料的固定。本发明既可真实体现对实际大直径HDPE管材的保护效果，又满足燃烧性能测试方法的相关安装要求，能够真实反映经保护后的复合材料的整体燃烧性能，同时还具有美观安全等特点。
661
0

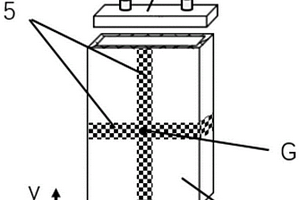

本发明公开的一种基于点阵结构的电池外壳，属于能源电池领域。本发明电池外壳外形与电池内芯形状相适配，所述电池外壳包括顶盖和点阵结构壳体。顶盖的形状与电池内芯形状相适配。通过点阵结构壳体提高电池外壳的刚度，进而有效地抑制电池外壳的膨胀。电池外壳的材料为铝合金或纤维复合材料，具有一定的刚度，能够抑制电池外壳的膨胀。对电池外壳容易膨胀的位置进行局部加固，进一步抑制电池外壳的膨胀。本发明的具有点阵结构外壳的电池，能够在不降低电池质量能量密度的前提下有效地抑制电池外壳的膨胀，此外，在点阵结构外壳中填充阻燃物质能够充分利用体积空间，进而提高电池在使用过程中的安全性。
851
0

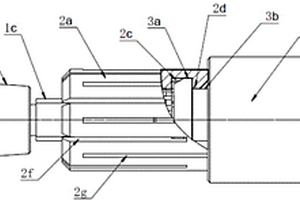

本发明属于机械加工技术领域，涉及一种用于加工薄壁类金属材料或含碳纤维等硬脆类添加物复合材料的T型衬套夹具。其特征在于：所述的锁紧螺钉是一个芯轴式螺钉(1)，它包括左边的圆锥段(1a)和右边的螺杆段(1c)。所述的膨胀元件是带有从左到右收敛的圆锥孔(2b)的膨胀套(2)。所述的基座是一个台阶轴，它的左段有一个基座环形凸台(3a)。本发明提出了一种加工薄壁T形衬套的夹具，增大了弹性元件的变形能力，提高了夹紧的可靠性；简化了装夹步骤，提高了装夹效率；简化了结构，降低了制造成本。
577
0

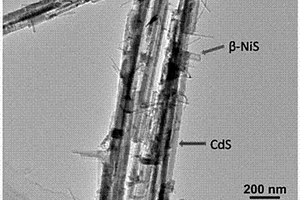

本发明涉及一种硫化镍‑硫化镉纳米线异质结构及其制备方法，属于新能源材料制备技术领域。本发明提出的复合材料的主体是硫化镉纳米线，表面附着了树枝状β‑NiS薄片。该材料具有优异的可见光催化分解水产氢气能力。本发明首先通过溶剂热方法制备硫化镉纳米线，然后以所获得的硫化镉纳米线为模板、醋酸镍为镍源、硫脲为硫源、以次亚磷酸钠为还原剂，利用次亚磷酸钠优异的化学镀特性，在水热环境下在硫化镉表面均匀生长出β‑NiS纳米片,得到了结合紧密、分散均匀的硫化镍‑硫化镉纳米线异质结构。该方法的产物产量大、纯度高，形貌可控，无需后处理；且该法具有设备和工艺简单、合成生长条件严格可控、产品收率高、成本低廉、生产过程清洁环保等优点。
本发明涉及一种白炭黑/氧化石墨烯纳米杂化填料的制备方法和纳米杂化填料及其应用。通过高速研磨分散制备稳定的经过硅烷偶联剂改性的白炭黑浆液，然后与经过高速研磨分散和/或超声处理的氧化石墨烯/水悬浮液搅拌均匀研磨分散，通过硅烷偶联剂的桥梁作用连接白炭黑和氧化石墨烯，然后喷雾干燥，制得白炭黑/氧化石墨烯纳米杂化填料。将所述纳米杂化填料通过传统熔融共混工艺填充到任意橡胶品种中，制备高性能轮胎胎面。所述纳米杂化填料制备方法和应用工艺简单，用于橡胶可实现石墨烯在橡胶基体中的纳米分散并突破橡胶品种限制，使复合材料表现出优异的力学性能、抗湿滑性能、耐切割性能和延缓动静态裂纹增长性能等。
658
0
一种纤维网格增强聚合物砂浆加固电力隧道的方法与材料，属于纤维网格增强水泥基复合材料加固技术领域。原材料组分包括：水泥、聚合物、聚乙烯醇纤维、耐碱玻璃纤维、砂、水、减水剂、淀粉醚、纤维素醚等。用上述聚合物砂浆对砌体或混凝土隧道壁裂缝进行填充、封堵等预修复，让砂浆嵌入裂缝中；并用钢筋防腐剂对已生锈钢筋表面进行涂刷，然后在隧道壁上涂刷界面剂一到两道；然后用多层纤维网格增强聚合物砂浆对隧道和井壁进行结构加固。为提高抗震整体性，设置纤维筋增强混凝土圈梁1‑3个；先进行预处理，后进行加固。
610
0

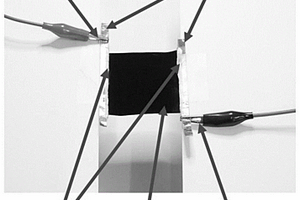

本发明提供了一种激光诱导石墨烯纸加热器及其应用，属于加热器技术领域。本发明中激光诱导石墨烯纸加热器包括石墨烯纸，石墨烯纸的两端分别粘贴有电极，电极与石墨烯纸的接缝处涂覆有导电银漆；且石墨烯纸由激光诱导还原聚酰亚胺纸制备得到。本发明中石墨烯纸加热器的加热温度范围较大、加热效率高、升温速度快。进一步地，本发明通过激光数字定制化设计与制造，一次性加工得到图案化石墨烯纸，便于进一步制备图案化石墨烯纸加热器；且可以通过改变等效电路连接方式以及改变区域面积的方式实现温度区域调控。因此，本发明的石墨烯纸加热器可以应用在可穿戴装备、家用取暖、工业加热设备以及热固性复合材料低能耗固化成型等方面，应用前景广阔。
779
0
本发明公开了一种空气耦合超声对振动声调制成像检测方法和系统。涉及以下部件：低频信号发生器，低频信号放大器，激振器，高频信号发生器，高频信号放大器，空气耦合超声发射端，空气耦合超声接收端，计算机和待测结构件。其中所述空气耦合超声发射端和接收端主要发射和接收超声信号，超声是高频信号。所述检测方法包括以下过程：确定待测结构件，设置检测环境，确定检测范围，调整空气耦合超声发射端，数据采集，检测分析和总结。本发明的优势在于，以对裂纹类缺陷非常敏感的边频f0±nf1成分替代原空气耦合超声检测中难以探测的线性特征信号，提高检测灵敏度；适合复合材料等不能采用水或其他耦合剂的检测场合；提高检测效率，节约检测成本。
1069
0
本发明属于储热和能源复合材料制备技术领域的一种定型膨胀石墨基赤藓糖醇中温复合相变储热材料的制备方法。该制备方法结合溶液浸渍法和混合烧结法，将溶解的赤藓糖醇溶液和预处理后的膨胀石墨混合均匀，经真空干燥、压制成型、复合烧结制得复合相变储热材料；该方法既能使赤藓糖醇形成水溶液后均匀分散到膨胀石墨孔隙中，在烧结后又能使材料定型且增加其致密度，且工艺简单、高效、成本低，不需任何粘结剂或其他保护剂；制备的定型中温复合相变材料导热率显著提高，过冷度显著降低、成型性好。
572
0
本发明公开了一种碳纤维用聚碳酸酯树脂基悬浮液上浆剂及其制备方法。本发明的悬浮液上浆剂由聚碳酸酯树脂、分散剂、稳定剂和去离子水组成。本发明制备方法简单，得到的悬浮液上浆剂稳定性好，用本发明上浆剂制备的上浆碳纤维适用于聚碳酸酯树脂基复合材料用碳纤维织物、预浸料等中间体，具有良好的加工性能和界面结合能力。
928
0
本发明涉及气敏元件的制备，更涉及一种平面半导体气体传感器芯片及其制备方法。所述方法是将介孔Pd‑SnO2复合材料悬浊液滴加到叉指电极上，进行煅烧，再经冷却后即得。本发明提供的半导体气体传感器电阻下降至1M以下，气敏响应上升至90％以上；同一批次样品同一煅烧温度下气敏元件电阻相差不大，满足后续仪器仪表要求的一致性，节约时间、成本等；所述气体传感器芯片对H2有较好的稳定性；增强了芯片表面材料的稳固性，使其在后续仪器仪表组装、封装过程中气敏材料不容易掉落；所述气体传感器芯片真空无氧煅烧后电极钝化，使其不受外界环境影响。
本公开提供了一种锂离子电池用硅基锡基复合颗粒、其制备方法、包含其的负极和锂离子电池，其特征在于，所述硅基锡基复合颗粒包括：中空的锡颗粒或中空的锡的氧化物颗粒，以及在中空的锡颗粒或中空的锡的氧化物颗粒的外表面包覆的硅层。本公开还提供了包含所述复合颗粒的用于锂离子二次电池的负极和包含该负极的锂离子二次电池。本公开的复合颗粒的制备方法简单，由于其中空结构，该颗粒能够有效的容纳硅基和锡基材料在嵌锂过程中的体积膨胀，从而保持电极结构的稳定。而且，外部硅基材料能够有效阻止纳米锡颗粒的团聚，保持锡基材料的稳定，从而可以获得比容量高，循环性能好的锂离子电池负极复合材料。
773
0

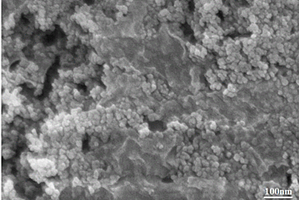

本发明提供了一种功能化金属有机框架多孔材料及其制备方法和用途。功能化金属有机框架多孔材料，由载体以及负载在所述载体上的金属有机框架组成；所述载体为磁性氧化石墨烯/壳聚糖复合纳米粒子；所述金属有机框架的配体为氨基对苯二甲酸。本发明的材料由MOFs、磁性氧化石墨烯和壳聚糖连接在一起的复合材料，集三种材料的优良特性于一体，具有高选择、高通量、快速富集分离等优点，在化合物吸附与分离领域有着广泛的应用，其制备方法采用自组装技术和一锅合成法，因此流程简单，制备效率高，产率高。
796
0

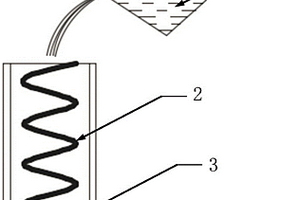

一种铜包铝和螺旋碳纤维复合棒材的制备方法，属于金属材料领域。其特征在于预制一根铜管和一根或多根螺旋碳纤维，将螺旋碳纤维放入铜管中，然后向铜管中浇入铝液，制备出铜包铝和螺旋碳纤维的复合棒材。本发明工艺流程简单，工艺参数稳定，尺寸精度高，效率高，灵活度高，解决了铜包铝复合材料抗拉强度低和加入直的长碳纤维断后无法进行后续拉拔加工的问题。且设备结构简单，维护方便。生产中通入氩气等惰性气体的保护，有效的防止了铜管和铝液的氧化问题，更好的保证了界面间的结合。
862
0

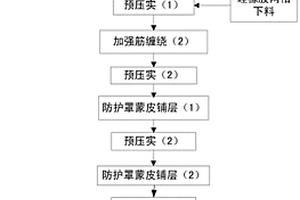

一种大尺寸异形加筋防护罩的整体成型工艺方法，通过主体成型模及固化阴模的设计制造、预浸料及分切丝制备、加强筋预成型、罩体成型、固化、脱模等步骤实现。本发明通过模具的合理设计，大尺寸弧形加强筋预压实及节点高度控制，异形防护罩大弧度拐角成型过程的工艺控制，制造出了外观优良、内部质量优异的复合材料异形加筋防护罩，满足设计指标要求，减轻了结构重量，有效增加了运载上面级的承载能力。
中冶有色为您提供最新的北京有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月01日 ~ 03日
2024年08月07日 ~ 09日
2024年08月08日 ~ 10日
2024年08月13日 ~ 15日
2024年09月20日 ~ 22日
