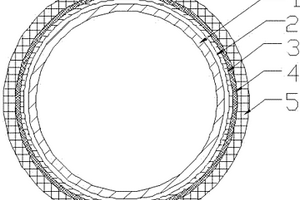

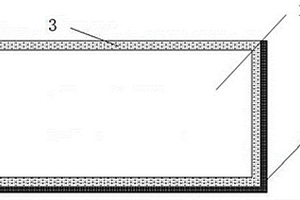

一种轻质复合材料排气管及制备方法,涉及复合材料技术领域,本发明采用纤维增强气凝胶作为隔热绝缘材料,可实现排气管的复合材料制备,不仅解决金属排气管的腐蚀问题,而且可以大大减轻排气管质量,满足水下对排气管轻量化、耐腐蚀的需求,同时保证了排气管的强度,本发明具有结构简单,生产成本低和隔热效果明显等特点。
一种经界面改性制备碳纤维复合材料的方法,界面改性即对碳纤维进行改性又对环氧乙烯基酯树脂进行改性,并在碳纤维表面引入与环氧乙烯基酯树脂基体相匹配的官能团,可以提高与环氧乙烯基酯树脂的相容性和亲和性,提高改性碳纤维与环氧乙烯基酯树脂界面的结合强度,本发明的方法包括对碳纤维的氧化处理、配置偶联剂溶液、改性碳纤维、烘燥、配置改性环氧乙烯基酯树脂、制备碳纤维复合材料,该方法的工艺简便,成本低廉,碳纤维复合材料的弯曲强度可以达到861.0MPa,弯曲模量可以达到67.3GPa,层间剪切强度可以达到68.4MPa,效果非常显著,具有环保无污染等优点。

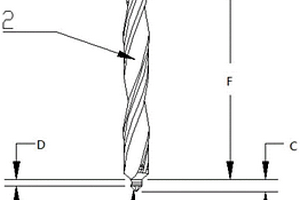

本发明提供了基于拉挤型复合材料的钻头、钻孔工艺,所述钻头包括由下往上一体成型的一阶钻刃、二阶钻刃、钻柄,所述一阶钻刃的直径、高度均小于所述二阶钻刃,所述一阶钻刃在其第一主切削刃下沿形成有中心钻尖,所述二阶钻刃的螺旋槽向下延伸开设至所述第一主切削刃的上沿。通过本发明所述的基于拉挤型复合材料的钻头、钻孔工艺,大幅改善原有钻孔工艺所导致的分层及伴生损伤,减小复合材料制品的性能衰减,尤其是提高拉挤型复合板材在呈H型堆叠条件下的多孔制钻孔质量。

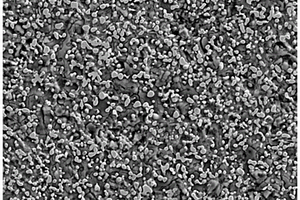

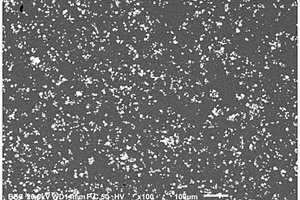

本发明属于有色金属合金技术领域,具体涉及一种高导高耐磨铜基复合材料及其制备方法。本发明的高导高耐磨铜基复合材料的制备方法包括以下步骤:将铜基材料电极作为自耗电极,采用自耗电弧熔炼法进行熔炼,得铸锭,即得;所述铜基材料电极包括铜基体和增强相,所述增强相为碳化物、氧化物、硼化物、难熔金属中的一种;所述难熔金属为W、Mo中的至少一种。相比于粉末冶金方法,本发明的制备方法制得的铜基复合材料具有高耐磨、高强度、高导电的优点,且致密度高,塑性和韧性较好。
本发明涉及一种用于石质文物保护的疏水性复合材料及其制备方法,先制备无水乙醇和去离子水的混合溶液,并调节pH为4‑5,向其中加入氟硅烷偶联剂,充分搅拌反应,得到溶液B,将UIO‑66‑(OH)n粉体放置在三口烧瓶中,将溶液B低速滴加到该三口烧瓶中,对混合体系进行超声处理和电动搅拌,之后,将其干燥固化、研磨,获得UIO‑O‑FS粉体,将该粉体加入到分散剂溶液中,经超声处理,得到UIO‑O‑FS溶胶,即为用于石质文物保护的疏水性复合材料。本发明制备的石质文物保护材料,是一种新型的具有微孔分子结构的纳米复合材料,具有疏水、透气等特点,可有效阻止液态水的附着、渗透和水蒸气的凝结,对石质文物的保护具有重要意义。
本发明公开了一种废气过滤装置的生物复合材料制备方法,废气过滤装置的生物复合材料包括第一纱网,条块状生物质材料和第二纱网;条块状生物质材料设置于第一纱网和第二纱网之间;条块状生物质材料表面喷洒微生物制剂制作成微生物菌床,微生物制剂包括植物乳杆菌、沼泽红假单胞菌、产朊假丝酵母菌、枯草芽孢杆菌、地衣芽孢杆菌和长双歧杆菌。本发明废气过滤装置的生物复合材料制备方法,可有效去除烟气中的臭味气体和有机废气,适用范围广泛,节约成本,减少二次污染。
本发明相关一种碳素复合材料,按如下重量比构成:耐蚀环氧树脂60‑70份,碳素10‑18份,超聚乙烯5‑10份,固韧剂5‑12份,增容剂5‑8份,石膏粉5‑8份。本发明还提供了碳素复合材料的一种制备方法。本发明提供的碳素复合材料具有耐磨、耐冲击、耐腐蚀、吸收冲击能、耐低温、不易吸水、密度较小等综合性能。
本发明为一种碳化硅-碳化钛复合材料的制备方法,在微米级SiC基体中加入纳米级的TiC颗粒,混合均匀后与有机粘结剂一起混炼,经注射机注射成型,脱除有机粘结剂后进入真空炉烧结得到碳化硅-碳化钛复合材料。制备的纳米复合材料获得了较高的强度、韧性、抗热震性及抗氧化性能。
本发明为一种碳化硅-碳化钛-硼化钛复合材料的制备方法,在微米级SiC基体中加入纳米级的TiC、TiB2颗粒,混合均匀后与有机粘结剂一起混炼,经注射机注射成型,脱除有机粘结剂后进入真空炉烧结得到复合材料。纳米TiC、TiB2颗粒起到了较好的颗粒增韧效果,制备的纳米复合材料获得了较高的强度、韧性、抗热震性及抗氧化性能。
本发明提供一种多聚硅E40气凝胶复合材料的制备方法,方法包括将制备好的多聚硅E40溶胶浸渗到处理过的陶瓷纤维材料中,经凝胶、充分老化后,再经丙酮或二氧化碳超临界干燥得多聚硅E40气凝胶复合材料。本发明的技术方案工艺简单、易操作;具低密度、比表面积大、高孔洞率达99%的多聚硅E40气凝胶,其优异性能为密度低(1‑1.3mg/cm3)、孔洞率达95%~99%;本发明提供的多聚硅E40气凝胶复合材料在1250℃下的热导率小于0.035w/m·k,收缩率小于4%;本发明提供的技术方案,拓宽了多聚硅E40材料的应用前景。
本发明涉及一种适于大型复合材料结构件用的轻质高强阳模制造方法及应用,属于复合材料及骨架填充制作阳模领域,本发明提出一种轻质高强阳模制造技术,是使用聚氨酯发泡和可溶性芯模并用的方法,将聚氨酯泡沫包裹在可溶性芯模中,能够明显降低可溶性芯模的密度,避免可溶性芯模的重量过大,在加工时和骨架发生滑移的现象,溶解后能够快速抽出泡沫,大大减少了拆除的时间和风险。同时表面由可溶性芯模制成,强度较高,成型过程中不易发生形变。因此轻质高强阳模制造技术是一种高效、环保的骨架填充方法和阳模制造技术,能够为复合材料成型提供更加优异的阳模制作解决方案。
钛合金和碳纤维复合材料粘接用绝缘涂层,该绝缘涂层由甲组分和乙组分混配后制成,按照重量份数计,所述的甲组分由100份乙烯基树脂、50~100份填料、0~50份稀释剂和0.5~5份触变剂构成,其中,所述填料预先经过等离子体工艺处理;所述的乙组分由1~10份引发剂和0.5~2份促进剂构成。本发明提供的一种钛合金和碳纤维复合材料粘接用绝缘涂层及其粘接方法。通过对粘接界面的等离子体表面处理,以及涂刷相匹配的等离子体预处理绝缘涂层,实现钛合金与碳纤维复合材料制件界面粘接良好、且具备耐海水及耐电位腐蚀的绝缘效果。

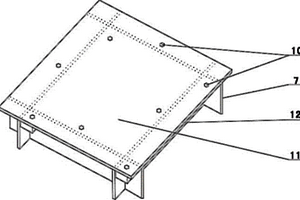

一种复合材料壳板与金属构件的连接方法,涉及一种纤维增强树脂基复合材料壳板与金属构件的连接方法,在金属骨架B(7)的内部设置填充材料B(9),在金属耳板B(6)上面的中部钻孔并攻丝后拧入在螺杆部分涂抹环氧胶黏剂的螺栓(10),进行室温固化,再逐层将干态纤维织物(11)平铺在金属骨架B(7)的上面,在干态纤维织物(11)铺覆层的上面铺放导流介质后进行密封成型,然后在室温下固化后去除密封层和导流介质,再次固化并打磨表面即可;本发明提高了纤维增强树脂基复合材料壳板与金属构件的连接的质量一致性和结构可靠性,采用本发明的方法获得的连接结构的挤压剪切应力提高20%以上,拉脱应力提高10%以上。

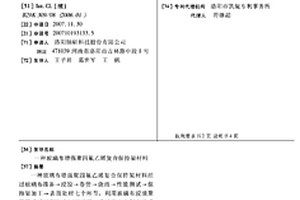

一种玻璃布增强聚四氟乙烯复合保持架材料经过玻璃布准备→浸胶→卷管→烧结→性能测试→保持架加工→表面处理七个环节,利用玻璃布浸渍聚四氟乙烯预制复合材料坯料,通过压力卷制方法成型一定规格的管材,经过压力条件下的烧结过程,制备玻璃布增强聚四氟乙烯复合保持架材料,该材料的强度和耐磨性有较大提高,保留了聚四氟乙烯的低摩擦和耐低温性,适合于超低温高速轴承的运动状态,成品保持架经过氢氟酸处理可以提高润滑性,减少玻璃纤维表面对滚动体的磨损,避免烧伤,延长寿命。
一种锂离子电池负极用近球形二硫化钼‑碳复合材料及其制备方法,制备包括以下步骤:按钼硫元素摩尔比为1:1~1:12称取七钼酸铵和硫脲溶于去离子水中,先加入碳源搅拌均匀,再加入表面活性剂搅拌均匀得到初始溶液,然后将初始溶液于搅拌状态下进行水热反应,反应产物经洗涤、烘干即得所述锂离子电池负极用近球形二硫化钼‑碳复合材料。本发明通过七钼酸铵、碳源与PVP在强化水热过程中实现二硫化钼‑碳复合材料的近球形制备,所制备材料的松装密度高,能够有效提高电池体积容量密度。
一种腹肌板用改性酚醛泡沫复合材料及其制备方法,复合材料由纸蜂窝在酚醛树脂基体中浸渍后,与增韧改性材料混合后压模、固化而成;增韧改性材料的原料组成为:酚醛树脂基体30‑45份、改性聚氨酯预聚体12‑18份、聚甲基硅氧烷7‑10份、增强剂8‑13份、复合纤维4‑6份、发泡剂3‑6份、表面活性剂6‑8份、固化剂6‑10份和抗氧化剂1‑3份,还加入有重量占增韧改性材料原料总重量6‑8%的外加剂。本发明制得的腹肌板用改性酚醛泡沫复合材料,能够防止材料的脆性断裂和粉化,且能够消除材料表面的静电,使值得的腹肌板更加人性化。

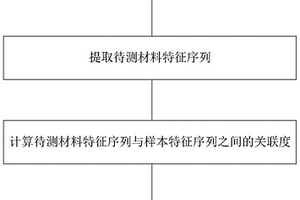

本发明涉及一种复合材料缺陷类型检测方法及装置,属于敲击检测技术领域,对已知缺陷类型的复合材料进行敲击检测,采集至少一个样本;所述样本为缺陷类型已知的区域的冲击响应信号;并从样本中提取对应缺陷类型的样本特征序列;采集待测材料的待检测区域的冲击响应信号,并从待检测区域的冲击响应信号中提取待测材料特征序列;计算待测材料特征序列与样本特征序列之间的关联度;选取关联度最高的样本对应的缺陷类型,作为该待检测区域的缺陷类型,解决现有技术中对复合材料缺陷类型判定比较困难的问题。

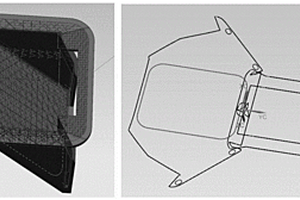

本发明一种复合材料反射镜支架的成型模具、方法及反射镜支架,属于反射镜技术领域;成型模具包括左立板、右立板、斜面支撑板、底板和反射镜安装接口定位块;将复合材料预浸料铺贴于成型模具表面,与金属预埋件共固化成型再组合加工的方法实现反射镜安装的高精度加工,同时又解决了常规金属反射镜支架减重有限的问题,适用于未来发展的趋势。本发明采用的连续碳纤维增强预浸料树脂体积分数占比和参数设计,既实现了反射镜支架的轻量化,又保证了复合材料基体材料的稳定性、均匀性和力学性能,进而保证了反射镜支架的强度和刚度。

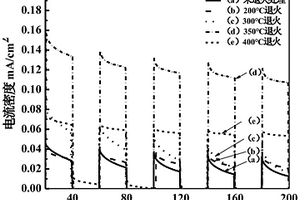

本发明涉及半导体材料制备技术领域,具体涉及一种硫化铋/二氧化钛复合材料薄膜及其制备方法与应用。本发明以钛酸四丁酯为钛源,以盐酸和水为溶剂,水热法制备TiO2纳米棒薄膜;将pH为1~2的硝酸铋溶液和硫代硫酸钠溶液混合,搅拌反应10~20min,得到前驱体溶液;TiO2纳米棒薄膜置于前驱体溶液中,进行水热敏化处理,最后100~400℃退火处理30~50min,得到硫化铋/二氧化钛复合材料薄膜。本发明制得的硫化铋/二氧化钛复合材料薄膜的结晶性和光电性能有明显提高,同时有效地控制Bi2S3的均匀结晶性,操作简单、成本低,重复性高,有良好的稳定性。

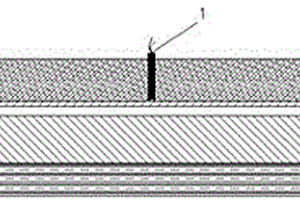

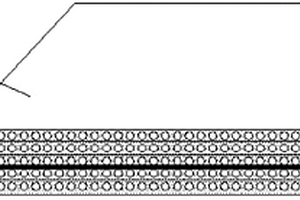

本实用新型涉及一种铁路混凝土桥梁用发泡聚氨酯复合材料步道板。所述步道板包括钢板和/或钢筋,所述钢板和/或钢筋的上方和下方均各自交替层压有多个聚氨酯发泡树脂层和多个纤维复合层,所述纤维复合层包括纤维毡或其上布置有连续长纤维的纤维毡,且所述纤维复合层中均匀分布有聚氨酯发泡树脂。本实用新型的铁路混凝土桥梁用夹芯钢板/钢筋发泡聚氨酯复合材料步道板,具有如下优点:其不仅可以解决目前步道板存在强度低、易开裂等问题,还可以通过发泡,降低材料的成本及步道板的重量。本实用新型的铁路混凝土桥梁用夹芯钢板/钢筋发泡聚氨酯复合材料步道板的性价比高,综合性能远远高于目前使用的其他材料的步道板。
本发明涉及一种钨铜复合材料及其制备方法,属于金属材料技术领域。本发明的钨铜复合材料的制备方法,包括以下步骤:将主要由钨酸铜、造渣剂和铝粉组成的混合料进行铝热反应,得到混合熔体,混合熔体经金渣分离后得到金属复合熔体,金属复合熔体经过渣洗用预熔渣洗涤后,再进行冷却除渣,即得。本发明通过铝热反应可实现除钨铜铝之外的一种或多种金属元素的同步添加;原位添加的金属元素在高温铝热反应过程中经历高温物理化学变化,在钨铜复合材料中分布均匀,与基体呈现较好的原子级结合,进而提高了材料的致密度、强度、耐磨性等综合性能。
本发明公开了一种碳包覆的磷酸铁锂正极复合材料的制备方法,以氟化锂、醋酸亚铁、磷酸氢铵为原料,加入无水乙醇和无水葡萄糖,进行超声处理后经高频喷雾器喷出,喷出的雾状溶液在高温下快速干燥;干燥产物一次烧结后研磨,然后进行二次烧结,得到碳包覆的磷酸铁锂(LiFePO4/C)正极复合材料,该复合材料在0.2C下循环20次后,比容量保持率大于94%。

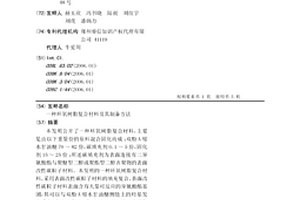

本发明公开了一种环氧树脂复合材料,主要是由以下重量份的原料混合固化而成:双酚A缩水甘油醚70~82份,碳填充剂0.1~5份,固化剂15~25份;所述碳填充剂为表面连接有二异氰酸酯与聚醚型二醇或聚酯型二醇齐聚物的表面改性碳粒子材料。本发明的一种环氧树脂复合材料,采用表面改性碳粒子材料的填充复合,表面改性碳粒子材料表面含有大量可反应的异氰酸酯基团,其可以与双酚A缩水甘油醚侧链上的羟基发生反应,生成共价键结构,加强表面改性碳粒子与环氧树脂基体间的界面作用,使复合材料在玻璃化温度下具有较低的热膨胀系数,热膨胀系数由7.57×10-5℃-1降低到3.45~6.52×10-5℃-1。
本发明公开了一种含油铸型尼龙复合材料,是由含有掺有液体石蜡和石墨烯的己内酰胺催化聚合而成,其中己内酰胺:液体石蜡:石墨烯的重量比为100:(3~10):(0.005~0.075)。本发明制得的复合材料的摩擦学性能得到提高,特别是其中摩擦系数明显降低和抗磨损性能大大提高,摩擦系数为现有技术的23.5%-41.1%,体积磨损率为现有技术的31.8%~55.5%,此复合材料可广泛应用于制件的原材料。

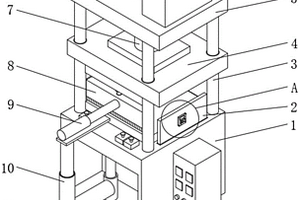

本实用新型公开了一种复合材料生产用热压机,包括工作台,所述工作台的上表面固定连接有滑杆,所述滑杆的侧表面滑动连接有推板,所述滑杆远离工作台的一端固定连接有固定板,所述固定板的上表面固定连接有液压缸,所述液压缸的输出端设置有液压杆。本实用新型,通过安装的拉伸杆与电动伸缩杆,利用电动伸缩杆的伸缩可推动盒体与毛刷移动,使毛刷可将胶水涂抹在复合材料的表面,从而使胶水在涂抹时较为便捷,通过安装的弹簧与限位板,利用限位板可对复合材料的摆放起到限位的作用,当上压片向下移动时可对限位板挤压,使限位板可利用弹簧的弹性向工作台内收缩,对上压片下压的压力进行分散,从而可防止上压片下压的压力过大造成复合材料开裂。
本发明提供了一种改性碳纤维/苯并噁嗪复合材料及其制备方法,该方法包括:将碳纤维加入到硝酸中,搅拌后置于油浴中回流,除去上清液后抽滤,水洗至中性,干燥得到改性碳纤维;将苯并噁嗪和得到的所述改性碳纤维溶于溶剂中,室温超声,蒸掉所述溶剂,进行第一加热,得到熔融混合体系;将所述熔融混合体系倒入模具中,进行第二加热,真空抽气泡,抽完后进行第三加热,然后固化,得到改性碳纤维/苯并噁嗪复合材料。本发明提供的改性碳纤维/苯并噁嗪复合材料改进了复合材料的热性能和力学性能。
本发明公开了一种耐高温、抗氧化层状复合材料的制备方法,包括以下步骤:将耐热钢板表面进行抛光去除污物,抛光面朝上,平放在地基上;在耐热钢板抛光面的上方放置若干个支撑组件,将隔离板放置在支撑组件上;在隔离板上铺设炸药,引爆后,获得层状复合板;对层状复合板进行喷砂处理,去除表面锈蚀;对层状复合板设置有隔离板的一面进行渗金属处理,得成品,本专利制备出的层状复合材料可做为海绵钛还蒸炉罐体,本专利的层状复合材料采用耐热钢作为还原蒸馏反应器的外壁材质,起强度支撑作用,并选用纯铁或普通钢板,作为还原蒸馏反应器的内壁材质,提高反应器的使用寿命,减少海熔炼炉中Cr、Ni等杂质的含量,提升产品纯净度。

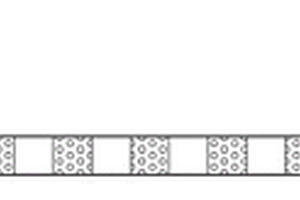

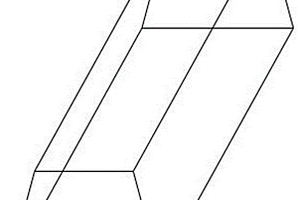

本发明提供一种双向格栅结构增强泡沫夹芯复合材料制备方法,本发明通过泡沫块与X/Z方向格栅结构复合,实现单向格栅结构增强泡沫制备;然后,通过在单向格栅结构增强泡沫块Y/Z方向铺敷干态纤维布Ⅱ,成型后即可实现X/Z方向单向格栅结构与Y/Z方向单向格栅结构在泡沫内部构建起双向格栅结构,从而在整体上实现了双向增强效果;本发明提出的先制备单向格栅结构增强泡沫再整体成型双向格栅结构增强泡沫夹芯复合材料的方案,构建了双向格栅结构‑泡沫芯材‑面板三者一体化整体结构,从根本上解决了双向格栅结构增强泡沫夹芯复合材料成型过程中夹层预成型体尺寸难以精确控制以及产品整体稳定性、质量均一性、表观质量等问题。

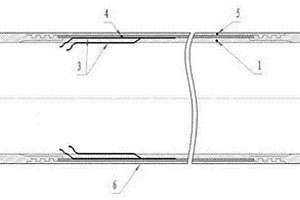

一种核磁测井仪用复合材料天线,由内壳、外壳组成,不锈钢接头的内壁和铜网天线粘接定位在内壳的外表面,内壳和外壳的材质为耐高温复合材料,其配方的重量份数组成为;9~14份CY-179多官能团脂环族环氧树脂、10~16份甲基纳迪克酸酐固化剂、0.2~0.3份改性咪唑促进剂,以及70~80份S2高强无捻玻璃纤维的增强材料。采用本发明设计的核磁测井仪用复合材料天线及其制备方法,可有效解决现有进口产品存在的金属接头开胶脱落、油液渗漏的问题,各项性能达到或超过国外同类进口产品水平,产品性价比高,可推广应用于其他型号的测井设备,具有显著的经济效益和社会效益。
本发明涉及地铁复合材料生产技术领域,公开了一种复合材料地铁疏散平台板自动喷涂生产流水线及方法,该方法采用的喷涂生产流水线,包括:依序排列的台板切割机、台板喷沙机、台板喷漆机、台板倾斜震动机、台板提升机、装车架,所述台板切割机、台板喷沙机、台板喷漆机、台板倾斜震动机、台板提升机上均置有定向传输疏散平台板的链条传动机构。本发明通过台板切割、喷基沙、喷漆,再喷面沙和倾斜震动,完成复合材料地铁疏散平台板的自动喷涂生产,其结构设计合理、生产成本低,装配方便。减少了切割、喷沙、喷漆和装车的生产员工的劳动强度,改善了生产车间的环境,实现了自动喷涂生产和快速装车。提高了工作效率,具有很好的社会应用推广价值。
中冶有色为您提供最新的河南洛阳有色金属材料制备及加工技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
