全部
▼
热搜：
本发明提供了一种由磷矿制备磷酸铁的方法，包括：将磷矿石破碎后得到磷矿粉，将所述磷矿粉溶解在酸中，然后过滤，得到滤液；向所述滤液中加入可溶性铁盐，待所述可溶性铁盐完全溶解后，加入碱性物质并搅拌，直至所得的溶液pH为1.0‑2.0，过滤得到磷酸铁滤渣，干燥后得到磷酸铁。本发明提供的由磷矿制备磷酸铁的方法，合理利用了磷矿，并低成本制备了磷酸铁，工艺简单。本发明还将由磷矿制得的磷酸铁作为原料来制备磷酸锰铁锂以及磷酸铁锂正极材料，得到的正极材料能量密度较高，电化学性能优异。
1023
0
一种废旧锂电池的磷酸铁锂正极材料回收的方法，包括如下步骤：步骤一：在惰性气体下进行高温烘烤，分解胶黏剂，使箔材与活性物质分离；步骤二：采用超声或者机械摩擦，利用去离子水或乙醇冲洗，使极片上残留的正极材料全部脱附下来，过滤后收集全部正极材料，并干燥样品，对样品进行研磨转移至下一工序；步骤三：添加碳源于步骤二中得到的样品中，进行球磨，使材料达到所需粒度大小；步骤四：在惰性气体下，将步骤三球磨好的样品重新进行高温烘烤；步骤五：在步骤四中重新烘烤后的样品可直接用于新电池极片制作材料。
本发明提供了一种粘结剂及其应用、正极浆料及其应用、锂离子电池正极极片、锂离子电池及其应用，属于正极浆料技术领域。本发明提供了一种粘结剂，包括聚偏氟乙烯和改性聚偏氟乙烯；其中，所述改性聚偏氟乙烯为含有羰基的改性聚偏氟乙烯；所述聚偏氟乙烯和改性聚偏氟乙烯的重量比为4.8‑5.2:1。改性聚偏氟乙烯中的羰基和集流体之间的静电作用大大增加了正极浆料中活性物质和集流体间的粘结力，通过调节粘结剂中聚偏氟乙烯和改性聚偏氟乙烯的配比，使该粘结剂既保证了正极浆料中的活性物质之间、活性物质与集流体之间的粘结，也降低了粘结剂在正极浆料中的使用量，从而使得该粘结剂用作正极涂料时，可提高正极极片的压实密度。
755
0
本发明公开了一种提高锂离子一致性的自适应化成方法及系统，方法包括：基于当前采样时刻的前向估计系数及当前采样时刻的采集电压向量，计算下一采样时刻的电压估计值，基于下一采样时刻的电压估计值逼近理想电压曲线上的下一采样时刻的电压理想值，自适应的调节每路通道充电电流的大小，以影响SEI膜生成的厚度、致密性等特性，让每只电芯电压随时间变化的曲线动态逼近理想曲线，从而补偿前级工艺造成的个体差异，提高电芯的一致性。
584
0
本实用新型公告了一种锂离子电池电芯及使用该电芯的锂离子电池,电芯包括正极片、负极片和隔膜,所述隔膜夹在正极片和负极片之间,所述正极片、负极片和隔膜中至少一者的至少一边上设有绝缘胶水。本实用新型通过在正极片、负极片和隔膜中至少一者的至少一边上设有绝缘胶水可以增加极片宽度,提高电池的设计容量,充分利用电池收容腔的有效空间,使体积比容量更高,在纽扣型电池应用中更为明显。此外,本实用新型还可防止极片位移,减小电芯成型的工序难度,并可防止充放电循环中极片边缘脱粉的容量损失,以及由此引发的电池安全隐患。
901
0

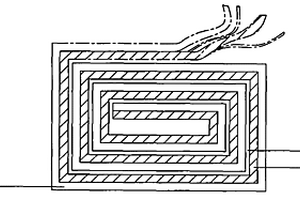

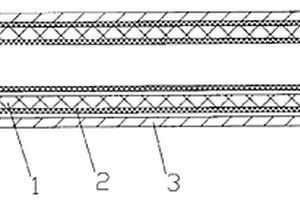

一种锂离子电池的电极芯及含有该电极芯的锂离子电池,所述的电极芯包括卷绕而成的正极极片(1)、负极极片(3)和位于正极极片(1)与负极极片(3)之间的隔膜(2),其中,正极极片(1)末端和/或负极极片(3)末端的隔膜(2)至少为2层。通过在极片的末端增加隔膜的层数,使隔膜不易被刺穿,使得该电池的短路率降低,防止了电池由于内部短路而发生爆炸,提高了电池的安全性。
589
0
本发明公开了一种极片毛刺消除方法、锂离子电池极片及锂离子电池，在基本上不改变电池制程流程以及设备的情况下，在电池正、负极极片边缘一定宽度范围内的将敷料涂薄，然后使用胶液将薄料区、电池极片的侧面及集流体裸露端完全涂覆，通过高温将胶液烘烤，保证烘干后残留的胶体完全覆盖涂覆的几个区域，将电芯内部极片边缘、极片超声波焊接位置、空箔材区等几个易产生微小毛刺的重点部位使用胶体完全覆盖，保证存在的肉眼无法识别出的毛刺安全固定在胶体中，使其无法直接接触隔膜，大大降低了毛刺刺穿隔膜造成电芯短路的风险，从而大幅度提升电芯的整体安全性能。
1016
0

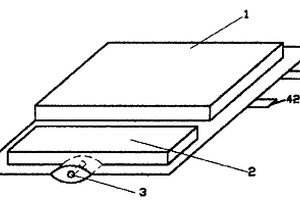

本发明涉及一种薄形锂离子电池的制造方法,其特征在于:通过延伸高分子薄膜与金属箔组成的多层复合膜外壳形成电池芯容器及附置小开口的预留空间,从而达到电池封口化成;本发明的制造方法基本杜绝了化成过程中外界水分侵入电池内部造成活性物质和有机电解液劣化的影响,因而电池循环内阻,容量变化小,自放电率小,寿命长,性能优。

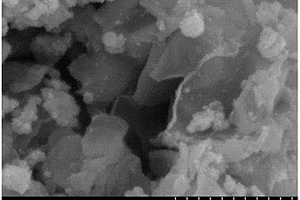

一种锂离子电池SnS2/SnSb复合负极材料的制备方法包括如下步骤：步骤1：SnCl4·5H2O和硫代乙酰胺加入到聚乙二醇溶液中，搅拌，转入聚四氟乙烯罐中，于180℃保温15h，冷却后的产物用去离子水和乙醇反复洗涤多次，真空干燥得到SnS2粉末；步骤2：将SnS2粉末溶于无水乙醇，并加入SnCl2·2H2O和SbCl3，搅拌得到溶液A；步骤3：配制0.15mol/L的NaBH4溶液，磁力搅拌，将NaBH4溶液加入到溶液A中，得到溶液B；步骤4：在70~90℃下，搅拌溶液B 4~8h，得到溶液C；步骤5：将溶液C转入到水热合成反应釜的聚四氟乙烯罐中，在140~160℃下保温24h，冷却后的产物用去离子水和无水乙醇洗涤，真空干燥。本发明得到的负极材料容量高且循环性能好，在便携式电子设备和动力汽车等领域具潜在应用前景。
896
0

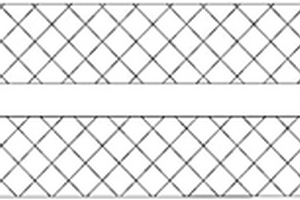

本发明揭示了一种锂离子电池电极极片，包括集流体和活性物质涂层；所述活性物质涂层均匀涂敷在集流体两侧，所述两侧的活性物质涂层表面对称地均匀分布沟槽。本发明制备厚极片表面具有特定形状的沟槽，能显著提高电池中电解液保有量，有利于电池长循环使用；而且厚极片表面均匀分布特定形状沟槽，有利于电解液的渗透和扩散，提高了电池的倍率充放电电化学性能；同时厚极片表面均匀分布特定形状沟槽增加了极片的比表面积，降低了电池充放电过程中的极化电流密度，改善了大电流充电阳极膜片析锂风险，提高了电池的安全使用性。
1042
0
本申请公开了一种含有预锂硅氧材料的负极极片的制备方法，包括将含有预锂硅氧材料的负极浆料涂布于极片上，具体包括：根据负极浆料的产气速度确定负极浆料的极限搁置时间；在负极浆料制备后的极限搁置时间内，完成极片所需的负极浆料的涂布和烘干，以得到负极极片。本申请的负极极片的制备方法，由于在极限搁置时间内，负极浆料的产气速度均维持在较慢的速度，因而能够有效避免涂布过程中负极浆料产气导致的涂布时拖尾、极片干燥后出现针孔、气孔、颗粒、划痕和掉料等问题，从而得到表面光滑平整的负极极片，提高了负极极片产品的良率。
633
0
本发明提供了一种锂离子二次电池电解液，所述电解液包括非水有机溶剂、锂盐和添加剂，其中，所述非水有机溶剂包括如下结构式Ⅰ所示的氟醚，所述添加剂包括如下结构式Ⅱ所示的磷酸环酐：结构式Ⅰ中，Af1选自碳原子数为2～3的含氟烷基，Af2选自碳原子数为2～4的含氟烷基；结构式Ⅱ中，A1、A2、A3独立地选自烷基、含氟烷基、烯丙基、苯基中的一种。
本发明为一种复合导电剂制备方法，包括以下步骤：步骤1：按质量百分比碳纳米管 : 石墨烯 : 乙炔黑＝5 : 5 : 90分别称取碳纳米管、石墨烯及乙炔黑三种碳材料，加入15％的乙醇溶液中，并用硝酸调节溶液pH值，使其pH值为6；步骤2：采用高速分散和强烈超声辅助振动过程使碳纳米管?石墨烯?乙炔黑三种材料有机的结合，借助材料分子间的π?π键和范德华力作用合成得到分散均匀的碳纳米管?石墨烯?乙炔黑三维导电杂化导电剂溶液；步骤3：将步骤2得到的杂化导电剂溶液在真空干燥箱中85℃烘干24h，并将烘干后的固体物质充分研磨成粉末形成复合导电剂。本发明还提供一种锂电池正极片及锂电池制备方法。

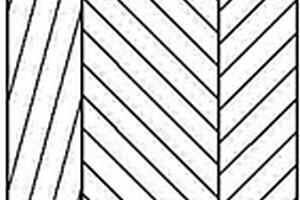

本发明提供了一种锂离子电池隔膜，该隔膜包括聚合物基体层、无机涂层、位于聚合物基体层和无机涂层之间的熔合层；所述熔合层由聚合物基体层和无机涂层结合形成；所述聚合物基体层含有聚合物材料、第一聚合物和第一无机材料；所述无机涂层含有第二聚合物和第二无机材料；所述第一聚合物和第二聚合物为侧链含有酸根的聚合物；所述第一无机材料和所述第二无机材料分别与所述第一聚合物和所述第二聚合物发生中和反应。本发明还提供了该隔膜的制备方法及含有该隔膜的锂离子电池。本发明的隔膜可以更薄也可以保证电池的热稳定性，且抗热层不易脱落，更易卷绕、更易制备、更易实际应用。本发明制备的电池高温循环性能好，热稳定性优。
833
0
本发明属于锂离子电池技术领域，涉及一种锂离子电池电极材料的制备方法，包括步骤：S1，分别制备氧化石墨烯分散液和聚(3,4‑乙烯二氧噻吩)‑聚苯乙烯磺酸分散液，取等体积的两种分散液超声分散得到混合分散液；S2，在混合分散液中加入可溶性钼酸盐和L‑半胱氨酸，超声使分散均匀，并置于水热反应釜中反应，清洗所得产物，得到二硫化钼、石墨烯和聚(3,4‑乙烯二氧噻吩)‑聚苯乙烯磺酸的复合材料水凝胶；S3，将复合材料水凝胶搅拌分散，然后涂覆于铜箔集流体上，经烘干、辊压得到二硫化钼、石墨烯和聚(3,4‑乙烯二氧噻吩)‑聚苯乙烯磺酸的复合电极。相比于现有技术，本发明制得的电极材料具有更优的导电能力和电化学性能。
780
0
本发明提供了一种锂离子电池负极及其制备方法和一种锂离子电池。所述电池负极包括集流体、设置在集流体上的活性层以及活性层表面的保护层，所述保护层包括位于活性层表面的致密层及位于致密层表面的疏松层；所述致密层的孔隙率小于疏松层的孔隙率。本发明提供的负极在保证保护作用的同时降低保护层的阻抗，在有效提高电池的循环性能的基础上保证电池的综合电性能。
664
0
本发明的目的在于，提供一种高性能的锂离子电池用非水电解液。包括：锂盐；有机溶剂；以及含不饱和键的亚磷酸酯化合物。该不饱和亚磷酸酯化合物有助于在电极表面形成稳定致密的钝化膜（SEI膜），阻止了溶剂分子的进一步分解。按照本发明的方案得到的电解液可以改善电池的高温储存性能及循环性能。
813
0
本实用新型公开了一种锂电池及锂电池的极芯，该极芯包括：第一电极、第二电极和隔膜。第一电极具有第一电极起始段；第二电极具有第二电极起始段；隔膜间隔在第一电极和第二电极之间，第一电极、第二电极及隔膜卷绕成极芯，第一电极最内圈中位于第一电极起始段到临近第二电极起始段之间的部分为第一涂覆段，第二电极最内圈中位于第二电极起始段到临近第一电极起始段之间的部分为第二涂覆段，第一涂覆段上涂覆有第一活性物质，第二涂覆段上与第一涂覆段上涂覆有第一活性物质的表面相对应的表面上涂覆有第二活性物质。根据本实用新型的锂电池的极芯，可以使电池整体厚度一致，电池表面平整，成型厚度降低，能量密度高。
807
0
本发明涉及电池负极结构的技术领域，尤其是涉及锂离子电池负极结构的制造方法及锂离子电池负极结构。方法包括如下步骤：提供一集流体板；贴附一多孔纳米模板在所述集流体板上；以脉冲激光沉积方式形成多个纳米阵列柱在所述多孔纳米模板的孔洞内；移除多孔纳米模板，移除后纳米阵列柱凸出地阵列固着于所述集流体板上，其中纳米阵列柱直径介于90‑300nm，纳米阵列柱的高度介于50‑400nm，纳米阵列柱之间的间距介于65‑125nm。该方法制备工艺可靠、重复性高、原料简单、样品的结晶性好，能够很好的避免杂质的引入。电池负极上的纳米阵列柱高度有序，与集流体板紧密结合，能够提供优异的导电性和超低的离子扩散电阻。

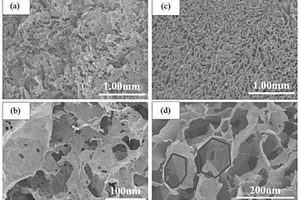

本发明提供了一种氮掺杂的石墨烯气凝胶及其制备方法、锂硫电池正极材料及其制备方法、锂硫电池。氮掺杂的石墨烯气凝胶的制备方法包括：步骤S1，将软模板溶剂、氧化石墨烯悬浮液、乳化剂混合并搅拌，形成氧化石墨烯乳液；软模板溶剂选自环己烷、正己烷、正丁醇、二氯甲烷、四氢呋喃中的一种或多种；步骤S2，在氧化石墨烯乳液中加入辅助还原剂，进行水热还原反应，得到石墨烯水凝胶；辅助还原剂包含乙二胺和/或氨水；步骤S3，将石墨烯水凝冷冻干燥，得到石墨烯气凝胶；步骤S4，在惰性气氛下煅烧石墨烯气凝胶，得到氮掺杂石墨烯气凝胶。本发明制备的氮掺杂石墨烯气凝胶具有更好的孔隙结构，应用于锂硫电池正极材料中能够有效改善电池性能。
709
0
本发明涉及一种锂离子电池用复合材料、其制备方法和锂离子电池。所述锂离子电池用复合材料具有各向同性，其包括作为支撑骨架的碳材料和嵌入所述碳材料内部的石墨颗粒，其中所述碳材料为粘结剂热处理后的产物；所述石墨颗粒为天然石墨或由天然石墨和辅料复合而成的天然复合石墨，所述石墨颗粒占所述复合材料总质量的50.0%～99.9%。本发明的复合材料具有高取向性、高容量、高倍率性能和长循环寿命，其制备方法条件温和、工艺简单且成本较低。
843
0

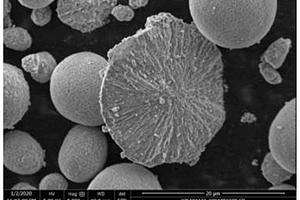

本发明公开了一种锂电池用前驱体、锂电池正极材料及其制备方法，在使用化学共沉淀法制备三元前驱体时加入Y、W、Ti和Al等掺杂元素，且掺杂元素只在颗粒表层进行掺杂，在有效提高材料的表面结构稳定性的同时也降低了掺杂元素整体的掺杂量，并且在前驱体的合成过程中严格控制其反应工艺，使一次颗粒定向排列形成由内向外的放射状结构，并且由于共沉淀的特点，掺杂元素会均匀的分布在前驱体材料的表层，然后将该三元前躯体与锂源混合进行烧结，利用这两种方法不同的改性作用，获得同时具有良好倍率性能，循环性能以及热稳定性的高镍多元正极材料。
本发明公开了一种高镍正极锂离子电池粘结剂及其制备方法与锂离子电池正极，方法包括步骤：将溶剂与缓冲剂混合，通入惰性气体，在搅拌下升温至60℃～90℃，得到第一溶液；将单体加入到乳化剂中,进行搅拌，得到第二溶液；提供引发剂，向所述第一溶液中加入部分引发剂和部分第二溶液,进行预反应，得到第三溶液；将剩余引发剂和剩余第二溶液加入所述第三溶液中，恒温反应1h～24h，得到聚合物乳液；向所述聚合物乳液中加入硫酸盐，搅拌破乳，得到固体；对所述固体依次进行提纯、粉碎以及过筛，制得所述高镍正极锂离子电池粘结剂。本发明制得的粘结剂与现有粘结剂相比，可改善正极浆料在使用过程中的凝胶化，有助于提高电池整体导电性。
本公开涉及一种锂离子电池电解液，该电解液含有溶剂、第一离子液体、第二离子液体和锂盐；第一离子液体含有哌啶阳离子和三(五氟乙基)三氟磷酸阴离子，第二离子液体含有咪唑阳离子和四氰基硼酸阴离子。本公开的离子液体具有较低的粘度、较高的导电率和较高的抗氧化电位，含有本公开电解液的锂离子电池具有较宽的电化学窗口，且稳定性良好。
834
0
本发明公开了一种锂离子电池硅氧负极材料及其制备方法、锂离子电池，所述锂离子电池硅氧负极材料为核壳结构，所述核壳结构由内核和包覆层组成，所述内核为硅氧化物和元素掺杂石墨的混合物，所述包覆层为有机物热解碳；其中，所述元素为H、S、P、Cu、Fe、Ni中的至少一种。本发明的负极材料首次库仑效率高，使用寿命长，具有高倍率性能。
本发明涉及一种移动基站用低温型锂离子电池负极极片、制备方法及锂离子电池。该负极极片包括集流体、活性物质层，还包括位于活性物质层的远离集流体的一侧的储能功能层，所述储能功能层包括功能性物质和导电剂，功能性物质与导电剂的质量比为(1～5)：(1～5)，所述功能性物质为三聚氰胺氰尿酸盐、季戊四醇磷酸酯三聚氰胺盐、多聚磷酸铵、聚二甲基硅氧烷或三聚氰胺焦磷酸盐。该锂离子电池负极极片，在活性物质层外设置储能功能层，在电池温度高时，可吸收热量作为反应熵，为电化学反应的进行提供能量，同时功能性物质可以储存能量，在低温条件下可将能量释放出来，促进电化学反应的进行，提高负极片的低温性能。
913
0
本发明公开一种软包装锂离子电池封边的方法，包括如下步骤：步骤一，在锂离子电池的软包装折边位置涂抹一层树脂涂层；步骤二，在预设条件下干燥树脂涂层，使树脂涂层粘附于软包装折边外层；步骤三，待树脂涂层固化后，在软包装折边位置形成具有弹性的胶膜涂层，以使软包装折边位置形成折边夹角。使得软包装铝塑膜的铝层不会发生尖锐折角，在电池的全寿命周期可以有效的避免折边位置破损的问题。
689
0
本公开涉及一种用于锂离子电池的电解液，该电解液含有有机溶剂、锂盐和添加剂。本公开提供的电解液中含有六元杂环基羧酸酐类添加剂，可以有效抑制电池产气及界面阻抗增加，提升电池高温稳定性能，提升电池的寿命。
708
0
本公开涉及一种锂离子二次电池组件及其制备方法和锂离子二次电池，该组件包括极片和极柱，所述极片上伸出有极耳；所述极耳与所述极柱之间具有焊接形成的焊接连接部；所述焊接连接部具有凸起的焊接缺陷；所述焊接连接部的表面上覆盖有聚合物保护层，所述聚合物保护层的厚度大于或等于所述凸起的焊接缺陷的厚度，所述凸起的焊接缺陷嵌入在所述聚合物保护层中。本公开的组件通过在焊接连接部表面设置聚合物保护层，能够使凸起的焊接缺陷嵌入并包埋在聚合物保护层中，有效解决凸起的缺陷刺穿隔膜引起电池安全性能降低的问题，提高了组件和电池的耐用性和稳定性。
中冶有色为您提供最新的广东深圳有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年09月11日 ~ 13日
2024年09月19日 ~ 21日
2024年09月20日 ~ 22日
2024年11月01日 ~ 04日
2024年12月20日 ~ 22日
