江苏有色金属复合材料技术理论与应用

酚醛芳烷基型氰酸酯树脂及其合成方法 628

 0

本发明涉及一种酚醛芳烷基型氰酸酯树脂及其合成方法，该酚醛芳烷基型氰酸酯树脂的结构式如下所示：其中，R1、R2为H原子、烷基或芳烷基，n为1～50的整数。本发明的酚醛芳烷基型氰酸酯树脂以酚醛芳烷基树脂及卤化氰为原料，以三烷基胺为催化剂制得。所制得的酚醛芳烷基型氰酸酯树脂，可以满足高密度印刷线路板基板材料和高性能复合材料的应用需求。

发射筒的制备方法 579

 0

本发明提供了一种一体化成型的发射筒的制备方法。具体技术方案为：第一步，根据发射筒的内腔结构，制作一个表面带有凸台或凹槽的柱状模具；第二步，用纤维织物树脂基体预浸料填充模具上的凹槽或铺敷模具外表面，直至达到并略高于模具上的凸台；第三步，用纤维织物树脂基体预浸料缠绕成型；第四步，固化；第五步，脱模。本发明可用于复合材料腔体类零部件成型，提高了零部件成型效率。

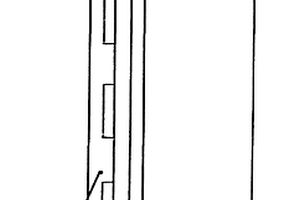

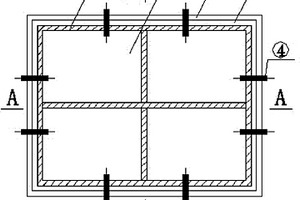

底部带软钢套管的双功能多腔体钢管混凝土柱及作法 732

 0

底部带软钢套管的双功能多腔体钢管混凝土柱，属于建筑领域。本发明是在普通多腔体钢管混凝土底部设置软钢套管(3)，在软钢套管(3)和多腔体钢管(1)之间嵌入高性能复合材料层(6)。在多腔体钢管混凝土柱底部塑性铰域外侧加设软钢套管3后，软钢套管3首先屈服，消耗地震输入结构的能量，直至破坏都可以发挥其抗力和延性作用，起到了防止和延缓高强度钢板的过早损伤和破坏。

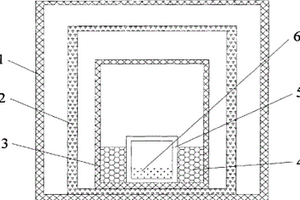

陶瓷纤维的微波辅助热处理方法及其保温体结构 686

 0

一种陶瓷纤维的微波辅助热处理方法及其保温体结构，涉及一种陶瓷纤维。提供一种陶 瓷纤维的微波辅助热处理方法及其保温体结构，所制得的纤维具有单一的物相结构，长径比 大于200且内部致密，能作为1-3型压电复合材料用陶瓷纤维。将凝胶纤维放入坩埚中，然 后将装有凝胶纤维的坩埚放入保温体中，再将保温体整体放入微波炉中预烧；将预烧后的纤 维在马弗炉中进行热处理，得到陶瓷纤维。保温体结构设有外层保温体、次外层Al2O3保温 体和内层坩埚，在次外层Al2O3保温体与内层坩埚之间设有微波辅助吸收介质。

轻质镁水泥保温外墙板及其加工方法 710

 0

本发明是一种轻质镁水泥保温外墙板及其加工方法。外墙板本体中设有轻质无机隔热芯板,加工步骤:制备氯化镁水溶液、混合工程纤维的氯化镁水溶液、氯镁水泥浆料、氯镁水泥浆料与粉煤灰混合浆料、动物蛋白泡沫、发泡混合浆料、隔热芯板、轻质镁水泥外墙板本体浆料、轻质镁水泥保温外墙板。轻质无机隔热芯板完全可以替代易燃、有污染的各种泡沫塑料保温板作为保温外墙板的复合材料。经测试表明,采用轻质无机隔热芯板的本保温外墙板,其抗压强度、面密度、抗冲击性能、抗弯破坏载荷、吊挂力、软化系数及含水率均符合JG/T169-2005标准。本发明具有强度高、成本低、生产工艺简单、内外板体接合紧密可靠的突出优点。

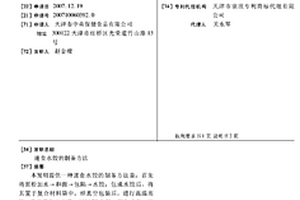

速食水饺的制备方法 761

 0

本发明提供一种速食水饺的制备方法是:首先将面粉加水→和面→包陷→水饺;包成水饺后,将其置于复合材料袋中,经真空包装后,进行高温高压一次性熟化及灭菌,时间20分钟;即为成品,这样制作的速食水饺,更具方便性和易保存性,运输、储存、销售也很方便,使用时只需热水浸泡后即可食用,复水快,不易腐败,由于无菌包装,常温下保存期可长达1年。

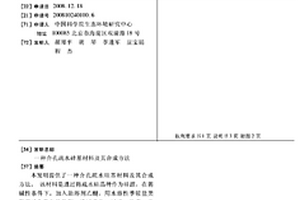

介孔疏水硅基材料及其合成方法 686

 0

本发明提供了一种介孔疏水硅基材料及其合成方法。该材料是通过将疏水硅晶种作为硅 源，在弱碱性条件下，加入助溶剂乙醚，用水溶性季铵盐类阳离子为表面活性剂，通过晶化， 过滤，洗涤，干燥和焙烧程序，得到球状形貌的材料。该合成方法与传统的通过介孔碳作为 硬模板的反相复制法来合成介孔微孔复合材料相比，制备工艺较为简单，得到的材料具有更 高的比表面积与孔容。该方法合成出来的介孔疏水硅基材料比表面积为500-800m2/g，孔容 为0.70-1.30cm3/g。另外，该材料同时具有疏水硅微孔分子筛的孔壁和蠕虫状的介孔孔道， 并具有高的热和水热稳定性，这使其在湿度条件对有毒有害气体进行吸附分离等领域有较大 的应用前途。

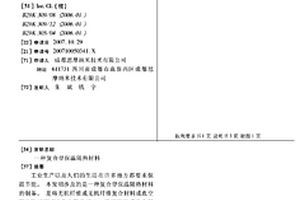

复合型保温隔热材料 723

 0

工业生产以及人们的生活在许多地方都要求保温节能。本发明涉及的是一种复合型保温隔热材料的制备。是将无机纤维或无机纤维复合材料或真空隔热板(VIP板)作为隔热核心,用玻璃钢或者金属片等材质包裹表面。这种材料含水率低,保温性能好,使用寿命长,使用方便,成本低廉。常温导热系数可小于0.025W/M.K。

复合地板及其制备方法 914

 0

本发明涉及一种复合地板，包括相胶合的基板和设置于该基板上表面、下表面至少之一上的面板层，所述基板由至少一层定向结构OSB板与至少一层单板组坯后热压而成，所述单板为顺纹木质单板或横纹木质单板或纤维预浸布或纤维毡中的至少一种，所述面板层为纤维增强树脂基复合材料FRP板。本发明还涉及该复合地板的制备方法。本发明的复合地板及其制备方法，有利于生产效率的提高和地板表观质量的控制，且所用原材料具有优异的环保性能、加工性能和表面性能。本发明的复合地板可广泛运用于集装箱地板、车辆用地板和海洋工程用地板等，只要根据具体使用的强度、厚度要求采用不同的组坯方式即可。

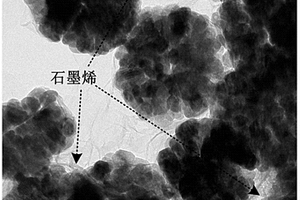

石墨烯包覆锌铁氧体的制备方法 806

 0

本发明公开了一种石墨烯包覆锌铁氧体的制备方法。所述的石墨烯包覆过程由纳米颗粒自组装所引导，且锌铁氧体由纳米颗粒自组装构成，锌铁氧体的结构为组装空心球结构；以乙二醇为溶剂，选用氧化石墨烯纳米层、氯化铁、氯化锌和尿素为反应物，通过对分散溶液进行预热处理，制备出附着氧化石墨烯的纳米颗粒；然后升温进行溶剂热反应，使纳米颗粒发生自组装、氧化石墨烯得以还原，经冷却、离心分离、洗涤、干燥得到石墨烯包覆的锌铁氧体。该方法不仅可以制得包覆均匀、产物形貌可控的石墨烯包覆复合材料，而且具有生产工艺简单、绿色、成本低等特点。

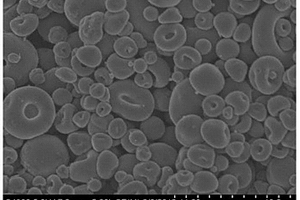

钛酸锂包覆硫复合的锂离子电池正极材料的制备方法 684

 0

本发明涉及锂离子电池制备技术，旨在提供一种钛酸锂包覆硫复合的锂离子电池正极材料的制备方法。包括：在乙醇中加入有机酸和钛酸四丁酯超声波分散，得到A溶液；将有机酸加至乙醇中，再加入去离子水乙酸锂得到B溶液；将B溶液滴加到A溶液中得到溶胶；添加有机酸得到前驱体溶胶；喷雾至热空气中形成红细胞状钛酸锂材料前驱体；置于马弗炉中达到设定温度后保温，即得到红细胞状钛酸锂材料；将单质硫与其研磨混合，置于反应器内，真空加热完成储硫过程，冷却到室温后得到钛酸锂包覆硫复合材料。本发明使有机电解质在电池应用中更为安全；很好的电极反应可逆性；良好的化学稳定性与热稳定性；廉价且易于制备；无污染。

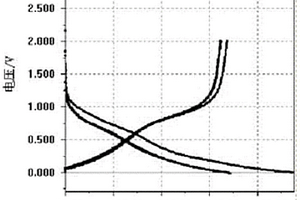

锂离子电池氧化铁负极材料的制备方法 587

 0

本发明公开了一种锂离子电池用氧化铁负极材料的制备方法，属于新材料和电化学领域。本发明采用溶胶-凝胶法和常压干燥工艺制备具有干凝胶或气凝胶结构的氧化铁前驱体，并通过热处理工艺，制备出氧化铁负极材料。本发明还通过碳包覆工艺制备铁氧化物/碳复合材料。本发明的优点在于制备的材料颗粒粉体细小且均匀，制备工艺过程简单，条件温和，成本较低，便于规模化制备。此方法制备的氧化铁负极材料及铁氧化物/碳复合负极材料具有较高的循环比容量、以及良好的循环稳定性，是一种理想的锂离子电池负极材料，在便携式电子设备、电动汽车以及航空航天等领域具有潜在应用前景。

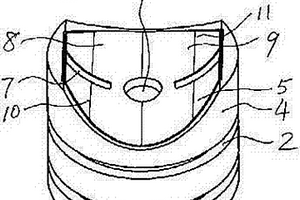

齿条调整压块组件 887

 0

本发明属于机动车的齿轮齿条式转向器配件技术领域，公开了一种由无油复合材料作为衬片固定在凹槽处构成的齿条调整压块组件。其技术方案包括其结构包括底部设置有压簧孔、侧部设置有一到三个密封圈环槽、上部为凹形槽的塑料尼龙或由金属粉末压制烧结成的圆柱体，在圆柱体的凹形槽中固定有与之匹配的用于支撑并与导向齿条形成摩擦副的凹形滑板。该齿条调整压块组件具有摩擦系数小和使用寿命长的特点。

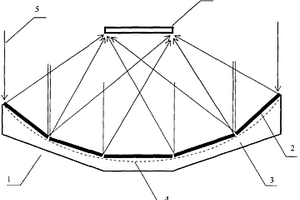

槽式太阳能聚光装置 576

 0

本发明提出一种槽式太阳能聚光装置，其主要的组成部件包括一个槽式反射镜和一个槽式的凹面基板，当太阳光由正面入射到这个凹面时，凹面上的反射镜把太阳光反射到一个焦点上，形成一个聚集的线形光斑；其特征是，所述的槽式反射镜是由两个或两个以上的条状平面镜片组成，每个镜片边与边平行相靠，并按照不同的倾斜角度镶在基板的凹面上，镜片的反射面外露，所述的凹面的截面形状，是由多边形组成近似抛物形、圆形、椭圆形、多次方形或者其他能够实现反射聚光目的的多边形；所述的基板的组成材料包含片状模塑料SMC、团状模塑料BMC、玻璃钢FRP、陶瓷或者复合材料或者其他热膨胀系数与反射镜的热膨胀系数互相匹配的物质。

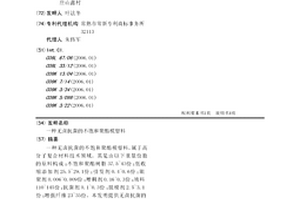

无卤抗菌的不饱和聚酯模塑料 648

 0

一种无卤抗菌的不饱和聚酯模塑料，属于高分子复合材料技术领域。其是由以下重量份数的原料构成：不饱和聚酯树脂37.5~43份；低收缩添加剂25.5~29.1份；引发剂0.4~0.6份；阻聚剂0.006~0.009份；增稠剂0.16~0.3份；填料110~145份；抗菌剂0.1~0.3份；脱模剂2.5~3.1份；增强纤维23~35份。本发明提供无卤抗菌的不饱和聚酯模塑料具有强度好、收缩低、电性能优异、抵抗菌腐蚀的特点。

装饰板及其制作方法及用途 706

 0

本发明涉及装饰板及其制作方法及用途,该板由单一或复合材料的基板,印、绘、粘、涂在基板上的基本图案层,至少一组的叠印树脂层和相应的印、绘、粘、涂在叠印树脂层面上的叠印图案层以及最上部的罩光树脂层组成,加工时先在基板上印、绘、粘、涂基本图案形成基本图案层,再在图案层上涂覆、浇注至少一组中的叠印树脂层,接下去对叠印树脂层的表面进行物理、化学方法处理,再在处理过的叠印树脂表面印、绘、涂、粘上叠印图案、最后涂覆上罩光树脂层并上光。

微波法制备膨胀蛭石的方法 863

 0

本发明涉及一种微波法制备膨胀蛭石的方法,该方法采用微波对蛭石进行膨胀,让微波和蛭石相互作用,微波效应导致蛭石层间水剧烈震动,层间局部温度快速升高,层间水迅速汽化,汽化水产生局部压力将蛭石层与层之间撑开,宏观表现为蛭石快速膨胀,避免了高温膨胀的过程,从而解决了膨胀后的蛭石发脆的问题。同时,由于在膨胀前对蛭石进行清洗除杂,减少了杂志含量,提高了膨胀后蛭石的品质。采用该方法制备的高品质膨胀蛭石可用于制备高温机械部件热障涂层用的高质量膨胀蛭石粉体;合成有机粘土复合材料用的填充剂;节能保温墙体的填充材料;制备高品质隔热蛭石板材的原料等应用领域。

阻燃环氧树脂纳米复合物材料 1061

 0

本发明所要解决的技术问题是公开一种阻燃环氧树脂纳米复合物材料,是这样制备的:将钠基蒙脱土、有机溶剂的水溶液、硅烷偶联剂放置到反应器中混合,然后混合物在40～100℃,反应2～22H,即获得有机蒙脱土。将有机蒙脱土、多季戊四醇类磷酸酯蜜胺盐阻燃剂混合物加入到环氧树脂和固化剂间苯二胺的混合物中,80～160℃分别固化6～12H,即获阻燃环氧树脂/有机蒙脱土纳米复合材料。本发明采用经济、简便的方法,在温和的条件下,将阻燃剂与蒙脱土复配物添加到环氧树脂中去,具有良好的相容性,所需的添加量小;磷氮系阻燃剂与蒙脱土之间存在良好的协同效应,保持并提高了环氧树脂的热机械性能,阻燃性良好,氧指数高达28%以上,无卤、低烟、无毒、无腐蚀性,对环境友好。

金属薄板压延树脂模具 967

 0

本发明涉及一种金属薄板压延树脂模具,采用环氧树脂或聚氨酯加填料的混合物制成型腔,配以金属模具骨架或复合材料模架骨架,其制造工艺包括:A.制作产品主模型;B.制造相应的模具骨架;C.主模型涂上脱模剂;D.将液态的环氧树脂或聚氨酯加填料的混合物浇注复制出型腔;E.固化完全后凹模即完成;F.在凹模上铺贴与金属薄板等厚的蜡片;G.以同步骤制造出凸模。由于本发明加工型腔时不需使用车、铣、数控加工、电火花和化学腐蚀等成本高的制造工艺,因而模具制造成本大幅度降低;同时,由于采用快速成型技术和液态热固性材料复制型腔技术,使制造时间大幅度缩短。

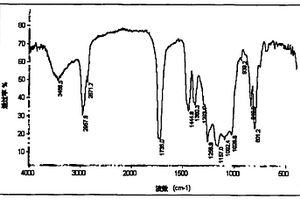

可调控的疏水材料的设计与制备 728

 0

本发明涉及一种由含氢硅烷、含氯硅烷和烷氧基硅烷共水解,然后经烯丙基化合物在催化剂作用下,合成具有不同链段长度的,含有双键的有机硅预聚体的方法,这种预聚体再与(甲基)丙烯酸酯进行共聚,得到表面疏水强度可控的有机硅-丙烯酸树脂复合材料。该材料是水溶性的,具有良好的附着力、光泽、柔软度、疏水性和耐候性,还可根据使用需求对材料表面的疏水、防污以及耐擦洗能力进行调控。另外,此产品生产工艺简单,成本较低,且非常环保,可用于皮革、纺织、建筑、船舶等多个领域。

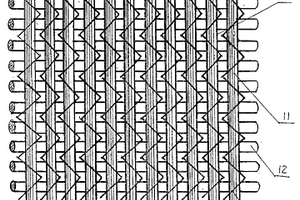

玻璃纤维导流布及其真空吸附方法 871

 0

本发明涉及一种玻璃纤维导流布及其真空吸附方法,玻璃纤维导流布主要由径向玻璃纤维纱线(11),纬向玻璃纤维纱线(12)和缝编有机纤维纱线(13)组成,前二者相互上下铺放,各自直线,并平行排放,再通过垂直于布平面的缝编有机纤维纱线的缝合而成。本发明的导流布能导引树脂快速流动和渗透。由于导流布与成型产品具有同样的组成成分,在产品施工固化完成后就不需去除它,而导流布可以起到增强结构的强度和刚度作用,这样的导流布使产品降低了成本,提高了工艺效率和产品的质量。该发明用于大型的复合材料结构部件,更会突出其优点和效果。

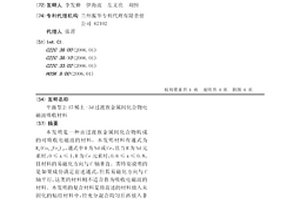

平面型2:17稀土-3d过渡族金属间化合物电磁波吸收材料 1005

 0

本发明是一种由过渡族金属间化合物构成的可吸收电磁波的材料。本发明材料有通式为R2(Co1-xFex)17,通式中R为Nd或Ce,且当R为Nd元素时,0≤x≤1,R为Ce元素时,0.6≤x≤0.8,且材料的易磁化方向与C轴垂直。需特别说明的是如果成份满足前述通式,但其易磁化方向与C轴平行,这类的材料则不适合作为吸收电磁波的材料。本发明的复合材料是将前述的材料放入未固化的粘结材料中,经充分混合均匀后再放入非磁性材料制作的模具内,将模具置于磁场中,同时使模具在磁场中旋转,进行取向处理。

低质速生材原位密实与抗菌防腐处理技术 1046

 0

本发明涉及一种低质速生材原位密实与抗菌防腐处理技术,属于木材学领域。采用溶胶-凝胶法制备掺杂纳米Ag的SiO2/木材复合材料,其中采用液相化学法制备尺寸在10～100nm纳米银,将纳米银分散溶解在由正硅酸乙酯、乙醇及冰醋酸混合制得溶胶中,并加入PVP、粘合剂FWT。得到不同纳米银粒径、浓度的原位密实处理溶胶。通过整理工艺,浸渍2h,干燥凝胶后形成抗菌防腐原位密实材,该发明所处理制备的木材在保持较好的尺寸温度性上,力学性能也有较大的提高,并同时具有良好的抗菌防腐性能。

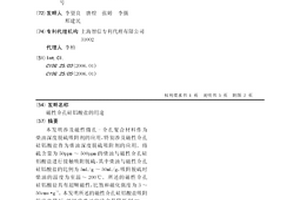

磁性介孔硅铝酸盐的用途 1045

 0

本发明涉及磁性微孔-介孔复合材料作为柴油深度脱硫吸附剂的应用,特别涉及磁性介孔硅铝酸盐作为柴油深度脱硫吸附剂的应用。将硫含量为50ppm～500ppm的柴油与磁性介孔硅铝酸盐进行接触吸附脱硫,其中柴油与磁性介孔硅铝酸盐的比例为5mL/g～50mL/g,吸附脱硫时柴油的温度为室温～200℃。所述的磁性介孔硅铝酸盐具有超顺磁性,比饱和磁化强度为3～50emu·g-1。本发明所述的磁性介孔硅铝酸盐吸附脱硫效果好,能够将柴油的硫含量降低到30ppm甚至0ppm。

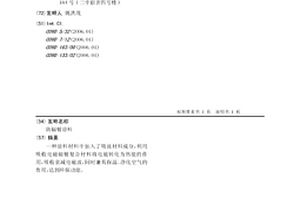

防辐射涂料 1033

 0

一种涂料材料中加入了吸波材料成分,利用吸收电磁辐射复合材料将电磁转化为热能的作用,吸收衰减电磁波,同时兼具保温、净化空气的作用,达到环保功能。

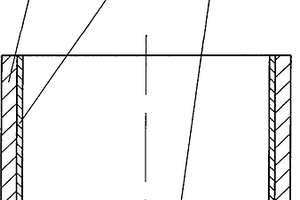

万向节用滑动轴承及其制造方法 1011

 0

本发明公开了一种万向节用滑动轴承及其制造方法,旨在提供一种结构简单、制造容易、使用可靠、寿命长的万向节用滑动轴承及其制造方法。它是一端有底,另一端开口的圆柱形的钢套,在钢套的内表面烧结有铜合金层。所述的万向节用滑动轴承的制造方法是:烧结复合材料的板材、下料、成形、车削加工。该发明在使用时将其压在连接叉的孔中,开口端套在十字万向节头上,十字万向节用滑动轴承的底起密封防尘的作用,不会脱落,铜合金层圆柱形内表面的套作为与十字万向节的摩擦面,由于其单位面积的比压比滚动轴承小得多,因此它具有密封性好、耐磨损、整体性好、使用寿命长的优点,制造工艺简单,可以用通用设备制造。

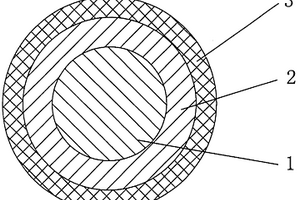

包覆式电子产品用镀银铜包钢线 999

 0

本发明公开了一种包覆式电子产品用镀银铜包钢线,采用冷轧氩弧缝焊法的包覆技术将铜带纵包在钢线上,并且使用电镀方法将银均匀地镀到铜层的外面,可确保拉伸时铜带无断层,保证铜钢双金属复合材料的高强度、低电阻、高抗腐蚀性能,从而把铜包钢线拉制成φ0.10毫米以下的细线。

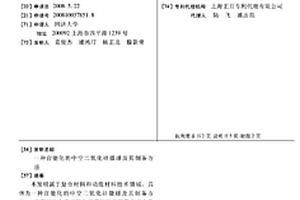

官能化的中空二氧化硅微球及其制备方法 650

 0

本发明属于复合材料和功能材料技术领域,具体为一种官能化的中空二氧化硅微球及其制备方法。该官能化中空二氧化硅微球是利用带有正电荷的聚苯乙烯微球为模板,利用碱作为刻蚀剂和催化剂,使硅烷偶联剂在聚苯乙烯微球表面缩合水解,同时聚苯乙烯微球本身被刻蚀掉后形成。由本发明制得各种官能基团官能化的中空二氧化硅微球密度小、比表面积大、带有特殊官能团,可以用于吸附重金属、质子交换膜导电率改性剂、功能填料、功能材料载体。

水乳基膏状物质软管包装用的全塑材料的制备方法 840

 0

本发明为一种水乳基膏状物质软管包装用的全塑材料的制备方法,包括材料的选取和加工方法,其特征在于:A)材料采用聚乙烯树脂和乙烯—乙烯醇共聚物;B)选用挤出压延机一次压片成材,形成微观层状复合结构的片材。材料中还搀有所需色彩的塑料色母粒。材料中可以增用乙烯—醋酸乙烯酯共聚物抗冲改性剂。材料中可以增用光敏氧化剂。材料中还含有改性复合材料。本发明的优点是:包装材料微观层状复合结构满足水乳基膏状物质包装的需要,而且材料加工方式选用一步法,操作简单可行,不需特殊加工设备,产品可降解,也可回收利用,没有环境污染,符合国家环保政策与可持续发展方向。

催化精馏生产乙二醇的方法 698

 0

本发明涉及一种催化精馏生产乙二醇的方法。主要解决现有技术需采用多塔或多个反应器及多步骤才能进行的反应和分离,以及非均相催化水合单乙二醇收率低的问题。本发明方法通过采用以水和环氧乙烷为原料,在催化精馏塔中同时进行反应和分离的操作方式,在一个催化精馏塔中同时实现了环氧乙烷水合反应与乙二醇分离的两个过程。所用催化剂选自酸性或碱性的有机或无机及其复合材料的技术方案,较好地解决了该问题,可用于乙二醇的工业生产中。
