有色金属材料制备及加工技术理论与应用

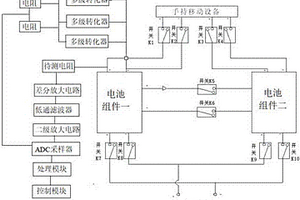

增强手持多媒体设备锂电池使用寿命的系统及方法 939

 0

本发明提供一种增强手持多媒体设备锂电池使用寿命的系统及方法，其中，包括一种增强手持多媒体设备锂电池使用寿命的系统，包括为手持多媒体设备进行充电的充电系统，以及连接充电系统的控制系统；本发明还提供了一种增强手持多媒体设备锂电池使用寿命的方法，通过引入单独的电池组件二，并对充电策略进行优化，实时监测电池组件一和电池组件二的电量，避免设备电池出现既充电又放电的情况，从而大幅度延长设备锂电池的使用寿命。

锂离子电池软碳负极材料及其制备方法 860

 0

本发明涉及锂离子电池负极材料领域，具体地，本发明涉及一种锂离子电池软碳负极材料及其制备方法。本发明通过将软碳原料破碎、碳化处理，并通过含锂化合物和/或活化试剂对材料进行活化的表面改性，反应过程中材料表面已形成了致密的SEI膜，阻断了电解液与软碳材料的接触，同时减少了锂离子的不可逆消耗，从而提高首次可逆容量和首次库伦效率，并明显改善倍率性能和循环性能。本发明制备工艺简单、原料成本低，易于规模化生产。

提高锂离子电池的首次充放电比容量及首效的方法 624

 0

本发明提供了一种提高锂离子电池的首次充放电比容量及首效的方法，包括以下步骤：A)将负极材料以电流密度a1放电至b1电压平台，静置20～40min，循环该过程多次，停止本阶段循环；B)依次以电流密度a2、a3……ai分别进行步骤A)的过程，直至某一步骤或某一阶段放电容量≤0.1mAh，停止放电；C)将放电完成的负极材料以电流密度A1充电至B1平台，静置20～40min，循环该过程多次，停止本阶段循环；D)依次以电流密度A2、A3……Aj分别进行步骤C)的过程，直至某一步骤或某一阶段充电容量≤0.1mAh，停止充电。本申请方法得到的锂离子电池具有较高的首次库伦效率和首次充放电容量。

采用振动-机械搅拌联用制备锂离子电池电极浆料的方法 752

 0

本发明公开了采用振动‑机械搅拌联用制备锂离子电池电极浆料的方法，包括以下步骤：S1：将活性物、粘结剂、导电剂混合进行振动搅拌0.5～1h；并在振动搅拌的过程中以喷雾的方式持续加入溶剂；S2：溶剂添加完成后，继续振动搅拌0.5～1h；S3：最后进行真空机械搅拌0.5～2小时，即可得到所述锂离子电池电极浆料。所述方法操作步骤简单，提高了生产效率并降低了能耗；所得锂离子电池电极浆料的粘度适宜，分散性及细度良好，由此制备得到的锂离子电池的性能优异。

可调控低温燃烧法制备富锂正极材料的方法 638

 0

本发明属于锂离子电池正极材料的制备技术领域，具体提供一种可调控低温燃烧法制备富锂正极材料2x/3Li₂MnO₃·(1‑x)LiMO₂,(0＜x＜1，M=Ni,Co,Mn）的方法。该方法按以下步骤进行：将镍钴锰金属盐按照化学计量比溶解于溶剂中，加入一定量的还原剂和添加剂，搅拌均匀，滴加适量氨水调节PH，得到溶液A。将溶液A加热蒸发一定时间后，置于加热炉中，在300‑700度时使其燃烧，得到粉末B，将B收集研磨，置于马弗炉下高温700‑1100度煅烧5‑24h，冷却后球磨过筛，即得到富锂正极材料。该制备方法简单快速，能将各元素在溶液中达到分子水平混合，可制备出超细的纳米级材料，且能耗低，通过参数可对反应进行调控，大大降低了富锂正极材料的合成成本，其倍率性能和循环性能也得到明显提高。

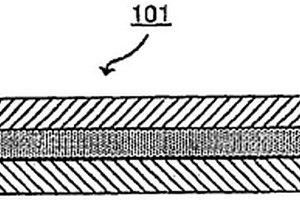

全固体锂离子二次电池的制造方法 969

 0

本发明涉及全固体锂离子二次电池的制造方法。提供制造循环特性良好的全固体锂离子二次电池的方法。其具有负极合材形成工序和通电工序；负极活性物质包含选自可与Li形成合金的金属和该金属的氧化物中的至少一种的活性物质，对于负极合材形成工序中的干燥后的负极合材，根据下述式(1)算出的该负极合材内的空隙率V为43％以上且54％以下。式(1)V＝100‑(D₁/D₀)×100(上述式(1)中，V表示干燥后的负极合材内的空隙率(％)，D₁表示该负极合材的绝对密度(g/cm³)，D₀表示该负极合材的真密度(g/cm³))。

六方枝状锰系锂离子筛吸附剂及其制备方法 894

 0

本发明公开了一种六方枝状锰系锂离子筛吸附剂的制备方法，包括：将锰源和锂源加入水中，搅拌得到第一混合溶液；于所述第一混合溶液中加入有机脂类化合物，搅拌得到第二混合溶液；将所述第二混合溶液置于微波反应器中，于160～200℃反应20～60min，之后对第二混合溶液中的固体和液体进行固液分离，得到LiMnO₂颗粒；将所得LiMnO₂颗粒于400～600℃煅烧4～8h，得到Li_1.6Mn_1.6O₄六方枝状锰系锂离子筛吸附剂。本发明采用微波水热反应法制备六方枝状锰系锂离子筛吸附剂，采用有机脂类作为调控生长的结构调控剂和还原剂，选用原料简单、制备工艺简单，所获产物的纯度高、收率高、粒径均匀、性能稳定。

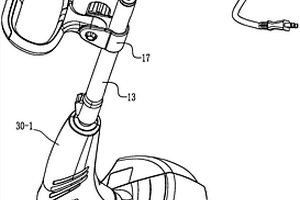

具锂电池状态显示单元电路的园林机 793

 0

具锂电池状态显示单元电路的园林机，其含电池状态显示单元：通过四颗LED作为显示器件，通过状态组合，能够正确显示电池的电压、电量、温度、及电池是否异常状况等，可据此判断电池所处的工作状态，一目了然。供给锂电池充电电压用多谐叠加电压而不是传统的恒压恒流的直流充电，其是由锂电池充电电路的经整流的电压和由自激多谐振荡器所引出的脉冲电压所混合的多谐叠加电压单元电路所产生的多谐叠加电压如同多点针灸式的通过锂电池的内部的存储电荷的空穴而充电；脉冲电压为99伏，脉冲频率为99千赫；整流电压与脉冲电压之间由串联的电容和旁路电阻所组成的微分电路相搭配。

产气量少的钛酸锂电池电解液 690

 0

本发明涉及电池电解液技术领域，尤其是一种产气量少的钛酸锂电池电解液；包括有机溶剂、锂盐和添加剂，其特征在于：所述溶剂选用碳酸二甲酯、氯代碳酸乙酯、三(三甲基硅烷基)磷酸酯、链状羧酸酯的混合物，其质量比为1:1‑1.6:1.1‑1.3:5‑10；所述锂盐与有机溶剂的自理比为10‑15%；所述添加剂选用苯甲酸钠、乙二胺四乙酸二钠、10‑羟基‑2‑癸烯酸中的至少一种；本发明的钛酸锂电池产气量少，电池的安全性高，可以改善充电和放电循环特性，并且可以抑制高温保存期间的气体产生。

锂离子电芯烘烤方法和制备方法 838

 0

本发明属于锂离子电池技术领域，具体涉及一种锂离子电芯烘烤方法和制备方法。该锂离子电芯烘烤方法包括如下步骤：将电芯在温度为82‑88℃的条件下进行预热处理；将预热后的所述电芯在真空烘烤箱内进行真空干燥；其中，所述真空干燥包括至少六次如下循环过程：先抽真空；然后将所述电芯在温度为82‑88℃的条件下进行烘烤，当所述烘烤箱内的气体压强达到饱和蒸汽压时停止烘烤，并破真空处理；其中，所述破真空处理过程中向所述烘烤箱内通入干燥的氮气或惰性气体。该锂离子电芯烘烤方法不仅确保烘烤效果的一致性，并能预测烘烤完成时间，减少因烘烤不良影响生产次序，有利于计划生产的安排，提高生产效率。

有利于实现非能耗式电量均衡的车用锂电池模块 674

 0

本发明公开了一种有利于实现非能耗式电量均衡的车用锂电池模块，它包括m个依次串接的电池块，每个电池块包含n节单体电池；其特征在于：相邻电池块之间分别设有一个开关矩阵，各开关矩阵中至少具有n*n个开关；相邻电池块之间，前一个电池块的一节单体电池的正极接线柱通过n个开关与后一个电池块的每节单体电池的负极接线柱连接；同一时刻，一个开关矩阵中最多只有一个开关导通。本发明车用锂电池模块有利于减少由于锂电池组一致性较差导致各单体电池在充放电时造成的过充电或过放电问题，使大规模集成的锂电池模块的安全性和寿命得到提升。

锂离子电容器用电极膜的制备方法 817

 0

本发明涉及一种锂离子电容器用电极膜的制备方法。本发明属于锂离子电容器技术领域。一种锂离子电容器用电极膜的制备方法，其特点是：锂离子电容器用电极膜的制备过程包括，功能化石墨烯和橄榄石结构正极材料混合作为电极材料，再将电极材料和导电剂与胶混合，压膜后得到电极膜。本发明通过加入功能化石墨烯材料使电极有较好的功率性能和能量密度，在混入正极材料后，进一步提高电极的能量密度，相对于其它普通电容器，有着极大的能量密度优势。

用于锂硫电池正极中的黄铁矿类添加剂 777

 0

本发明公开了一种用于锂硫电池正极中的黄铁矿类添加剂。所述黄铁矿类添加剂通过机械研磨或液相过滤组装掺入正极材料骨架中，或利用化学作用锚定于正极材料骨架上；所述黄铁矿类添加剂包括VIII族金属的二硫化物、VIII族金属的二硒化物、VIII族金属的二碲化物以及FexCo1-xS2和CoyNi1-yS2；其中，0＜x＜1，0＜y＜1。本发明利用黄铁矿类物质的表面极性和半金属性，在锂硫电池正极中加速了多硫化物中间产物的氧化还原反应速率，从而提升了正极的容量和稳定性。

棒状镍锰酸锂材料的制备方法及应用 848

 0

本发明公开了一种棒状镍锰酸锂材料的制备方法及应用，所述方法步骤如下：（1）将棒状二氧化锰与镍源和锂源以摩尔比为Li:Ni:Mn=1~1.1:0.5:1.5在乙醇溶液中采用磁子搅拌混合，并在50~80℃油浴中搅拌烘干，将烘干的粉末研磨；（2）重复步骤（1）三~五次，获得三种成分均匀混合的粉末；（3）将上述获得的粉末混合物放入到刚玉磁舟中，在空气气氛下烧结，烧结温度为700~800℃，烧结时间为12~20小时，烧结结束后自然降温。本发明制备的棒状镍锰酸锂材料的过程中锂源、锰源、镍源混合方式简单，便于操作，而且制备方法操作简单，工艺稳定可靠，重现性好。

含添加剂的锂电池正极材料 971

 0

本发明公开了一种含添加剂的锂电池正极材料，锂电池正极材料包含活性材料和添加剂，活性材料为FeS2，所述的添加剂为过渡金属的盐；正极材料由活性材料和添加剂混合制得。本发明的锂电池改性正极材料，优化了电压为1.5V的锂电池的性能，满足了实际工作环境的需求。

制备锂电池正极材料的方法 642

 0

一种制备锂电池正极材料及方法，属于电池正极材料的方法。电池正极材料的制备方法是在锂镍钴锰氧或以其为基体的掺杂型氧化物的前驱体溶液中，分别加入改善剂，在低温下通过化学反应进行，制备出锂镍钴锰氧或以其为基体的掺杂型材料，然后煅烧合成产物用于锂电池的正极。本发明的制备过程具有相当裕度，容易控制，使产品达到分子级别的均匀混合，得以降低制备过程中的能耗。并且针对改善3C电子产品电池的比容量、循环稳定性能，兼顾安全和环保等因素，利于拓展其在电子产品和能源领域的应用。

熔盐电解共沉积制备不同相组成镁锂锌合金的方法 911

 0

本发明提供的是一种熔盐电解共沉积制备不同相组成镁锂锌合金的方法。阴极采用耐腐蚀的惰性阴极，如Mo、W、Fe，阳极采用石墨，Ag/AgCl为参比电极，电解质为KCl－LiCl－MgCl2－ZnCl2熔盐体系，在670℃下进行离子共沉积，通过控制原料中MgCl2的浓度在1－10wt.％，ZnCl2的浓度在0.1－3wt.％范围内和电流密度为6.2A/cm2，通过共电沉积方法制备不同相组成的镁锂锌合金。本发明能够通过调整MgCl2和ZnCl2的浓度直接控制Mg－Li－Zn合金的相组成，从熔盐体系中直接得到工业领域所需的不同相组成的Mg－Li－Zn合金，热耗低，生产流程简单，合金成分均匀。

用于锂离子电池的复合负极材料及其制备方法 599

 0

本发明提供了一种用于锂离子电池的复合负极材料及其制备方法。本发明的复合负极材料由纳米Si和石墨化针状焦构成,平均粒径为5～15μm,所述复合负极材料中纳米Si所占质量含量为5～30%。本发明的复合负极材料不仅使针状焦的嵌锂容量提高了2.5～5倍,而且克服了具有高嵌锂容量的硅其电导率低和体积易于膨胀的不足。本发明的制备方法是将针状焦磨碎,在氩气气氛下石墨化处理,再与纳米硅混合,在Si/针状焦的颗粒表面沉积碳,然后对复合负极材料进行表面处理。本发明复合负极材料的制备方法,一方面解决单一针状焦负极材料嵌锂容量偏低的问题,另一方面也弥补了纳米Si作为负极材料所存在的不足。

废旧锂离子电池回收集流体的方法 703

 0

一种废旧锂离子电池回收集流体的方法,主要步骤为:1)将废旧锂离子电池机械粉碎成电芯碎片,加入到配制好的KOH乙醇溶液中搅拌,过滤得到滤渣;2)向滤渣中加入NaHSO3水溶液进行搅拌;3)加入蒸馏水加热搅拌后过滤,得到Al和Cu的混合物。本发明通过简单的化学处理使不溶于水的粘合剂PVDF转变成易溶于水的物质。这样就减少了为了剥离集流体而使用大量的NMP等有机溶剂。从而降低了回收成本,减小了由于NMP引入造成的对环境的污染。

废旧磷酸铁锂电池正极材料的回收再生处理方法 784

 0

本发明公开了一种废旧磷酸铁锂电池正极材料的回收再生处理方法,首先将废旧磷酸铁锂电池撒开剥离收集废电池中的正极材料,将收集的正极材料高温加热,除碳、除粘结剂,得到固体粉末,在补加锂源化合物、碳源到固体混合物中,用高能湿法球磨混合物,最后将球磨后的粉状物置于非氧化性气氛中,高温度下焙烧,即可得到合格的磷酸铁锂正极材料。本回收再生方法,工艺简单,操作方便,回收率高。

航天器锂电池的过放保护和自主恢复供电控制方法 1030

 0

本发明公开了一种航天器锂电池的过放保护和自主恢复供电控制方法，针对部分航天器多舱段、设备集成度高、弧段外飞行过程复杂等特点，由电源系统下位机采用软件控制的方式实现两舱段复用锂离子蓄电池组的过放保护和自主恢复供电控制，通过下位机自主检测蓄电池组电压和单体电压，并与预设的过放阈值相比较，采取不同舱段分级断电保护控制；当整星再次上电后，通过预设过放恢复电压阈值，自主接通放电开关，从而恢复供电，提高了电源系统的可靠性和自主管理能力，有效防止在轨锂离子蓄电池组过放电，实现了过放保护后的自主恢复供电控制，延长了锂离子蓄电池的使用寿命。

锂离子电池生产工艺用极片刷粉设备 978

 0

本发明属于锂离子电池生产技术领域，尤其涉及一种锂离子电池生产工艺用极片刷粉设备。本发明要解决的技术问题是提供一种省时省力、刷粉效果佳、工作量小的锂离子电池生产工艺用极片刷粉设备。为了解决上述技术问题，本发明提供了这样一种锂离子电池生产工艺用极片刷粉设备，包括有收集框、底板、第一支架、工作台、拉线、毛刷、连杆、第一滑块、左架、第一电动绕线轮、第一滑轨、第二滑块等；底板顶部左端焊接有左架，底板顶部中间对称焊接有第一支架。本发明达到了省时省力、刷粉效果佳、工作量小的效果，且本设备发挥的重要作用不仅有良好的刷粉效果，还提高了工作效率，安全性高。

锂电池正极浆料及其合浆方法 761

 0

本发明提供一种锂电池正极浆料及其合浆方法，涉及电池技术领域。本发明锂电池正极浆料由正极材料、石墨烯、粘结剂、分散剂制成，本发明采用石墨烯配合粘结剂及其他助剂，通过大量实验调整石墨烯、粘结剂等原料的种类以及含量，使得最终制得的锂电池正极浆料中活性物质的量大大提高，本发明锂电池正极浆料的合浆方法能够减少合浆溶剂的用量，从而降低生产成本。

石墨烯包覆镍钴锰锂离子电池正极材料的制备方法 867

 0

本发明公开了一种石墨烯包覆镍钴锰锂离子电池正极材料的制备方法，其特征在于，它包括以下步骤：1)将镍源、钴源、锰源、锂源依次溶解于水中，进行磁力搅拌得溶液I；2)配制均匀的氨水溶液，将氨水溶液逐滴加入溶液I中，得悬浮液II；3)将PDDA加入悬浮液II中，在搅拌作用下进行水浴加热，常压过滤收集滤饼III；4)将所得滤饼III烘干，在保护气氛下，进行碳化处理，即得所述石墨烯包覆镍钴锰锂离子电池正极材料。本发明可有效改善所得锂离子电池正极材料的充放电比容量、循环稳定性、倍率性能，且涉及的方法简单、易操作，适合推广应用。

基于镍钴锰酸锂高电压正极材料的电动自行车电池 843

 0

本发明公开了一种基于镍钴锰酸锂高电压正极材料的电动自行车电池；包括正极板和负极板，及安装于正极板和负极板之间的中间介质，及设置于正极板和负极板外侧的外包；所述正极板由镍钴锰酸锂正极材料制成；所述正极板及极耳之间内置一4.3V串联型充电放电稳压电路，本发明的基于镍钴锰酸锂高电压正极材料的电动自行车电池，提升电动自行车单体电池的充电电压和能量密度；将镍钴锰酸锂高电压正极材料使用到电动自行车电池上，电动自行车电池单个电芯充电电压上限提升到4.3V以上，能量密度得到提升；单个电池内置有一稳压电路，且能够达到稳定电压标准，使其输入和输出都标准化，有利于单个电池充电保护和整组电池一致性。

可折叠锂离子电池及其制作方法 942

 0

一种可折叠锂离子电池及其制作方法，属于电池制造领域内锂离子二次电池的制作方法。该电池以柔性碳纳米管宏观膜为集流体承载正负极材料，且弯曲半径可以无限小，在横向折叠不放的基础上再次纵向折叠的苛刻条件下仍能正常工作；所述电池主体包括依次叠放的正极电极片、隔膜和负极电极片。本发明能有效的解决现有锂离子电池柔性差，容量较低，循环性不理想和电学稳定性不好的问题，该制作过程充分与目前主流锂离子生产工艺接轨，便于电池在现有生产条件下大量生产，具有很强的实用性。

锂离子电池负极材料LiSi2N3及其制备方法 763

 0

本发明涉及一种锂离子电池负极材料LiSi2N3及其制备方法。其技术方案是：将10~30wt%的单质硅粉、25~45wt%的三聚氰胺、35~55wt%的锂源和0.5~15wt%的卤化物粉混合均匀，制得混合物；再将所述混合物置入管式电炉内，在氮气气氛下以2~10℃/min的升温速率升至900~1200℃，保温2~6小时；然后将所得产物用去离子水反复清洗，直至分别用AgNO3和Ca(NO3)2溶液滴定不再出现白色沉淀为止；最后在110℃条件下干燥10~24小时，即得锂离子电池负极材料LiSi2N3。本发明具有反应温度低、成本低、过程易于控制、产率高和适于产业化生产的特点；所制备的锂离子电池负极材料LiSi2N3活性高、比表面积大、纯度高、比容量高和性能稳定。

二氧化锡/多孔碳复合的锂离子电池负极材料 969

 0

一种二氧化锡/多孔碳复合的锂离子电池负极材料的制备方法，步骤如下：1)制备HKUST-1；2)活化HKUST-1，除去占据孔道的有机溶剂，隔绝空气下注射法加入锡的氯化物溶液并充分浸渍孔道；3)移除溶剂得到前驱体，在氩气保护下，马弗炉600度灼烧，均苯三酸配体碳化、铜锡还原并合金化，得到铜锡合金与碳的高分散复合物；4)用硝酸选择性移除铜，将锡氧化为二氧化锡并以纳米化形式存于多孔碳孔道中，得到高性能复合材料。本发明的优点是：该方法制备的二氧化锡/多孔碳复合材料的复合牢固、操作简单、产品均匀，用于锂离子电池负极材料容量高，电流密度高、库仑效率高、倍率性能电流密度高；可以批量生产，生产成本低。

有机硅电解液及锂离子电池 1016

 0

本发明涉及一种有机硅电解液及锂离子电池，包括有机溶剂、锂盐和添加剂，添加剂包括添加剂A，所述的添加剂A的结构式为本发明通过选用添加剂A，添加剂A能够与锂盐水解产生的氢离子反应生成稳定的化合物，进而有效降低电解液酸度，改善锂离子电池的循环性能及高温性能。

多级结构的锂离子电池凝胶电解液及其制备方法 806

 0

本发明公开了一种多级结构的锂电子电池凝胶电解液及其制备方法。本发明多级结构的锂电子电池凝胶电解液包括聚合物网络交联骨架和存在于网络骨架中的液态电解液，其中聚合物网络物理交联骨架，是由聚偏氟乙烯(PVDF)静电纺丝的纳米纤维构成，交联骨架吸附于基膜PE膜的两侧。本发明制备方法按照以下步骤进行：1)配制静电纺丝溶液；2)静电纺丝制备一级骨架结构；3)聚合物涂覆制备二级骨架结构；4)高温原位聚合，制备PMMA凝胶聚合物三级骨架结构。本发明凝胶骨架为逐级结构分布，此多层次结构的高分子交联体系相较于常规凝胶体系有着机械强度高，保液能力强，网络结构孔隙率大，电导率高等优点，为新一代凝胶电解质的研究铺平了道路。
