有色金属材料制备及加工技术理论与应用

利用含水电解液的锂电池 1162

 0

本发明涉及一种包含电池单元的锂电池,包括:正极,负极,以及由锂盐水溶液构成的电解液,其特征在于所述电解液的PH为至少14,所述正极的嵌锂电位高于3.4V,而所述负极的嵌锂电位低于2.2V。

耐热耐压的锂离子电池密封剂 1004

 0

耐热耐压的锂离子电池密封剂，它涉及一种耐热 耐压的锂离子电池密封剂的组合物。本发明是由下列组份按重 量份数混合而成的：酚醛树脂1～50、合成橡胶100～1000、 催化剂0.1～10、溶剂1000～10000、增粘树脂200～2000。本 发明对聚四氟乙烯、聚丙烯材料的密封圈、密封垫与电池壳体 有很好的密封性，其弹性模量比聚丙烯和聚四氟乙烯的弹性 模量低2～4个数量级，保证在封口压合时有足够的弹性形变， 达到接触、粘附和密封；弹性变形大、塑性变形小，在一定 外力长期作用下，不滑动，能长期承受压力作用，不漏液； 可在70℃～80℃或－30℃～－40℃条件下长期使用，体电阻在1014Ω·cm以上，密封性大于7MPa。

单节锂离子电池保护电路 735

 0

一种单节锂离子电池保护电路,由单节锂离子电池和充放电电路构成,其特征在于所述的单节锂离子电池连接设置有分压采样电路,所述的单节锂离子电池通过所述的分压采样电路将内部的电压值取出,并进一步与基准电压器中的电压进行比较,根据比较结果触发充放电电路工作。

活性钴酸锂的制备方法 843

 0

本发明公开一种活性钴酸锂的制备方法,其特征是包括以下步骤:以原生钴矿石为原料,制取高纯钴盐溶液;在弱氧化气氛下,将浓度为40～70g/l的高纯钴盐溶液与浓度为60～200g/l的沉淀剂混合反应,反应温度为40～80℃,反应时间5～60分钟,反应后pH值为7.2～9.5,过滤、洗涤、干燥得电池级钴盐;在弱氧化气氛下,以400～830℃煅烧电池级钴盐2～7小时,经粉碎制得微米或纳米级四氧化三钴;将粉碎的微米电池级碳酸锂与微米或纳米级四氧化三钴按1.00～1.04∶1摩尔比称量配比后混合,在弱氧化气氛下,以450～950℃煅烧10～20小时,粉碎、分级制得成品。按本发明制得的材料,除化学性能、物力性能优越外,还具有优异的电化学性能。

锂二次电池及其制备方法 766

 0

一种锂二次电池，该电池包括电池壳体和密封在 该电池壳体内的电极组和非水电解液；所述电极组包括正极、 负极、以及位于正极和负极之间的隔膜；所述正极包括正极集 电体及涂覆其上的正极材料；所述负极包括负极集电体及涂覆 其上的负极材料；所述负极材料包括负极活性物质和粘合剂， 其中，所述负极活性物质的中值粒径 D50为12－20微米；所述负极材 料的体密度为1.50－1.65克/立方厘米。本发明通过改善负极活 性物质的粒子直径及负极材料的体密度，不仅在现有技术基础 上进一步提高了锂二次电池的容量，同时还改善了其低温放电 性能，延长了其循环寿命。

具有方形截面的VO2(B)纳米棒、制备及其在锂电池中的应用 804

 0

本发明提供一种具有方形截面的VO2(B)纳米棒、制备及其在锂电池中的应用；纳米棒为 具有很规则的方形截面的VO2B相纳米棒；制备方法为：将五氧化二钒粉末与三氧化二钒粉 末配料，加入去离子水和乙醇搅拌均匀后，于不锈钢反应釜中，水热反应、水洗过滤、烘干， 即得到具有方形截面的VO2(B)纳米棒；该VO2(B)纳米棒用于锂电池中。本发明制备方法操 作简便、成本低、纯度高、性能优异，可以大量合成；并应用为锂电池正极，显著提高锂电 池的比容量；具有极高的经济价值。

锂电池用铝箔的生产方法 998

 0

本发明涉及一种铝箔的生产方法,尤其是涉及一种锂电池用铝箔的生产方法。其主要是解决现有技术所存在的制作出来的铝箔暗面有辉点和重量偏差较大,暗面辉点问题不但影响铝箔的表面质量,还严重影响了铝箔的使用性能,加上厚度偏差,最终将直接影响锂电池基材的涂层均匀性和导电性等的技术问题。本发明的步骤:熔炼、铸轧工艺:将废料、铝锭投入熔炼炉熔炼,倒炉后精炼、扒渣,除气、过滤;冷轧工艺:利用冷轧机对冷轧卷进行压下冷轧,并采用中间退火工艺;箔轧工艺:利用精轧辊对铝箔进行箔轧。

铌酸锂晶片碱性CMP后的表面洁净方法 874

 0

本发明涉及使用铌酸锂化学机械抛光液对铌酸锂晶体高精密加工抛光后表面清洁技术。采用水抛实现的表面洁净,水抛液的主要化学成分包括活性剂、螯合剂、阻蚀剂和去离子水。当碱性抛光刚刚完成后,马上用上述水抛液并采用大流量水抛的方法,将残留的抛光液冲走,同时迅速降低表面张力、形成单分子钝化膜、并可使金属离子形成可溶的螯合物,从而达到洁净、完美的抛光表面。并且该水抛方法具有成本低、不污染环境及腐蚀设备的优点。

锂离子二次电池及其极片的制备方法 727

 0

本发明公开了一种锂离子二次电池极片的制备方法,其包括以下步骤:提供集流体;在集流体上涂覆第一浆料并烘干,形成第一膜片层;用溶剂润湿第一膜片层;以及在第一膜片层上涂覆第二浆料并烘干,形成第二膜片层。本发明锂离子二次电池极片的制备方法中,采用溶剂润湿已烘干的第一膜片层,润湿的第一膜片层不吸收或很少吸收第二浆料中的溶剂,因此可以使第二膜片层均匀地平铺,改善锂离子二次电池极片的外观。此外,本发明还公开了一种具有良好安全性能的锂离子二次电池。

锂离子二次电池用负极材料及其生产方法 964

 0

本发明涉及一种锂离子二次电池用负极材料及其生产方法,该负极材料由硅壳体材料包覆纳米碳管核体材料构成。该负极材料生产方法为,(1)将硅材料与纳米碳管放入有惰性气体保护的高温反应釜,搅拌混合;(2)调整反应釜温度和压力,使壳体材料包覆核体材料;(3)将已包覆材料干燥、碳化;(4)对碳化处理后的包覆材料进行石墨化处理,即得到均匀的负极材料。本发明还给出了纳米碳管两种生产方法。其一是将碳材料与黏结剂捏合混合加压成型经碳化石墨化粉碎粒度调整而得。其二是将碳材料与糖浆混合喷雾干燥成粉末状,再经碳化石墨化处理而得。将本发明生产方法制造的负极材料用于锂离子蓄电池的负极板,电容量大于600mA/H。

锂电池用镍钴锰三元氢氧化物的制备方法及产品 676

 0

本发明公开了一种锂电池用镍钴锰三元氢氧化物的制备方法,包括:将镍盐、钴盐和锰盐溶解于水制得水溶液,将稳定剂和上述水溶液混合,得到溶液A,将沉淀剂加入溶液A中进行共沉淀,沉淀经纯化、热定性处理制得镍钴锰三元氢氧化物;其中,稳定剂为草酸和磺基水杨酸的至少一种;本发明还公开了利用上述方法制备得到的锂电池用镍钴锰三元氢氧化物。本发明的有益效果体现在:镍钴锰三元氢氧化物的制备方法简单,制备过程中不产生对环境污染的有害气体,制备得到的镍钴锰三元氢氧化物晶格、晶胞规整,其他原子、离子、分子的嵌入嵌出均匀,从而改善了相应产品的电化学特性、光化学特性、结构稳定性。

锂离子动力电池电芯正、负极浆料的生产工艺 1089

 0

本发明涉及一种锂离子动力电池正、负极浆料的生产工艺。正、负极浆料生产时先将正、负极活性物质进行预处理,然后再分别配制正、负浆料。正极浆料的配制方法为将导电剂乙炔黑和粘结剂混合,然后再加入溶剂和经过预处理活性物质充分搅拌均匀,生产出正极浆料;负极浆料配制时,先把粘结剂充分溶解在去离子水中,再加入溶剂,搅拌均匀,再加入经过预处理的负极活性物质石墨,再次搅拌均匀,最后加入中性乙烯基三乙氧基硅烷,生产出负极浆料。利用本发明的正、负极浆料生产出的锂离子动力电池其活性物质的比容量高,在多次循环使用后,仍能保持高电池容量。

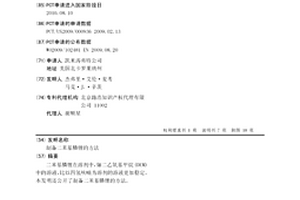

制备二苯基膦锂的方法 984

 0

二苯基膦锂在溶剂中,如二乙氧基甲烷(DEM)中的溶液,比以四氢呋喃为溶剂的溶液更加稳定。本发明还公开了制备二苯基膦锂的方法。

石墨烯/二氧化钛锂离子电池负极材料及制备方法 1071

 0

本发明公开了一种石墨烯/二氧化钛锂离子电池负极材料及制备方法,属于电化学和新能源材料领域。本发明以浓硫酸、高锰酸钾为氧化剂,将石墨粉氧化成氧化石墨,采用超声剥离的方法将氧化石墨剥离成氧化石墨烯,把氧化石墨烯与钛源混合,通过液相反应制备出氧化石墨烯/二氧化钛复合材料,然后采用液相还原将氧化石墨烯/二氧化钛复合材料还原为石墨烯/二氧化钛复合材料。电化学测试表明,此方法制备的石墨烯/二氧化钛复合材料具有较高的比容量和循环稳定性,是一种理想的锂离子电池负极材料。本发明材料具有相对较高的比容量和循环稳定性,能够发挥石墨烯和二氧化钛二者各自的优势。制备工艺相对简单,成本低,适宜于工业化生产。

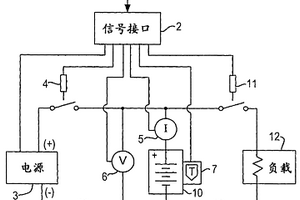

锂硫可再充电电池电量测量系统和方法 739

 0

提供了用于准确地确定锂硫电池的荷电状态和相对年龄的系统和方法。分别测量具体类型的锂硫电池的电池单元电阻和渐减输入电荷,以便确定电池的荷电状态和年龄。

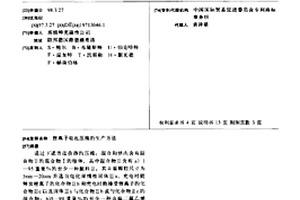

锂离子电池压模的生产方法 835

 0

通过下述方法获得的压模:混合和挤出含有混合物Ⅱ的混合物Ⅰ的熔体,其中混合物Ⅱ含有a)1—95重量%的至少一种颜料Ⅲ,其主要颗粒尺寸为5nm—20μm并选自电化学惰性固体Ⅲa、充电时能释放锂离子的化合物Ⅲb和充电时能接受锂离子的化合物Ⅲc以及固体Ⅲa与化合物Ⅲb或与化合物Ⅲc的混合物;b)5—99重量%的至少一种由偏二氟乙烯(VdF)和六氟丙烯(HFP)组成的共聚物Ⅳ,其中含有8—25重量%的HFP,以及c)占基于组分a)、b)总重量1—200%的增塑剂V。混合物Ⅱ在混合物Ⅰ中所占比例为1—100重量%。

锂离子电池石墨阳极膜制品及其制备方法和应用 751

 0

本发明涉及一种锂离子电池石墨阳极膜制品及其制备方法和应用,本发明采用精制天然微晶石墨作为锂离子电池石墨阳极膜材料,这种阳极膜结构稳定,电极膜不易破碎和脱落,且充放电容量较大。

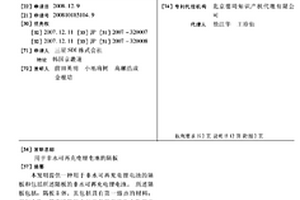

用于非水可再充电锂电池的隔板 786

 0

本发明提供一种用于非水可再充电锂电池的隔板和包括所述隔板的非水可再充电锂电池。所述隔板包括:隔板主体,其包括具有第一熔点的材料;和复合物,其支撑隔板主体并包括有机化合物和无机化合物,其中,有机化合物的熔点高于构成隔板主体的材料的熔点,无机化合物包括:从由元素周期表中的1A、2A、3A、4A、3B和5B族的元素以及它们的组合所构成的组中选出的元素;和从由氧化物、氢氧化物、碳酸盐、磷酸盐、硫酸盐、硝酸盐、醇盐以及它们的组合所构成的组中选出的至少一个部分。

二硫化钼锂基润滑脂及其制备方法 982

 0

本发明涉及一种二硫化钼锂基润滑脂及其制备方法,包括如下成分及重量份数:12?羟基硬脂酸70-90份;硬脂酸15-25份;氢氧化锂10-115份;氢氧化钙1-5份;基础油850-950份;添加剂50-70份,制备方法为混合逐渐升温,最后调节锥入度即可。本二硫化钼锂基润滑脂由脂肪酸锂皂稠化矿物润滑油添加极压添加剂和二硫化钼粉所制得,可应用于工作温度-20～120℃范围内轧钢机械、矿山机械、重型起重机械等重负荷齿轮轴承的润滑,并能应用于优质冲击负荷的部件的润滑。

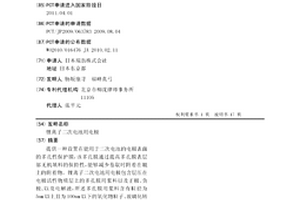

锂离子二次电池用电极 988

 0

提供一种设置在能用于二次电池的电极表面的多孔性保护膜,该多孔膜通过提高多孔膜表层部无机填料的保持性,能够减少卷取时附着在辊上的附着物。锂离子二次电池用电极包含层压在电极活性物质层上的多孔膜用浆料以及正极、负极、以及电解液,所述多孔膜用浆料含有粒径为5nm以上且为100nm以下的氧化物粒子、玻璃化转变温度为15℃以下的聚合物以及溶剂,所述锂离子二次电池的正极和负极中的至少一个为本发明的电极。

由纳米棒组成的二氧化锡纳米空心球的制备及其在锂电池中的应用 933

 0

本发明提供一种由纳米棒组成的二氧化锡纳米空心球的制备及其在锂电池中的应用,纳米空心球的制备具体步骤为:将硫酸亚锡加入到50ML的离子水中,然后将硫酸亚锡水溶液转入聚四氟乙烯衬底的不锈钢反应釜中,于200℃温度下水热反应1天,所得产物用去离子水洗过滤3次,70℃烘干4小时,得到高纯度的由纳米棒组成的纳米空心球用于锂离子电池、气体敏感器或太阳能电纳米空心球由纳米棒组成,该方法操作简便、成本低、纯度高、性能优异,无污染。

镍钴锰酸锂生产废水的处理方法 1147

 0

本发明涉及一种镍钴锰酸锂生产废水的处理方法,包括下述步骤:将含有镍、钴、锰金属离子、氨离子和固体颗粒的废水搅拌加入碱性溶液升至PH值>12.5,使废水中的镍、钴、锰金属离子沉淀完全;将废水通过沉降池,使废水中的固体颗粒沉降;将废水通过氨蒸发器,除去废水中的氨根离子;将废水通过砂床,过滤掉少量沉淀物;将废水通过PH值调节池,向池中注入酸性溶液,使PH值降至6～9之间;将废水通过三级RO膜,经三级RO膜过滤后的纯水回至生产循环使用。本发明镍钴锰酸锂生产废水的处理方法用于回收废水不引入新杂质,回用率高,实现零排放,且副产品能有较高的经济价值。

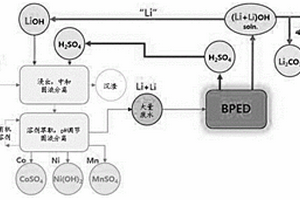

废旧锂离子电池的废水处理方法 934

 0

本发明提供一种废旧锂离子电池的废水处理方法。根据本发明的一个实施例的废旧锂离子电池的废水处理方法，其包含：对废旧锂离子电池的正极材料进行酸浸来制备浸出液的步骤；用碱物质对浸出液进行pH调节的步骤；从pH调节后的浸出液分离成有价金属和废水的步骤；以及对废水进行双极电渗析来回收锂和酸的步骤。

可防爆的锂电池正极装置 917

 0

本实用新型公开了一种可防爆的锂电池正极装置，包括由金属材料制作并带有散气孔的锂电池正极输出端，固定输出端的金属盖帽，依次叠放的温敏电阻，防爆膜，带有透气孔的集电排气盖，从外缘封装金属盖帽、温敏电阻和集电排气盖的第一绝缘胶圈，还包括第二绝缘胶圈，防爆膜的外缘经翻边折叠后封装在第二绝缘胶圈中，集电排气盖的外缘翻折成开口向内的U字形，第二绝缘胶圈容置在集电排气盖的外缘预制的U字形空间中，温敏电阻、防爆膜、集电排气盖通过集电排气盖的U字形外缘，压合在一起实现相互电连接，采用本实用新型，无需在防爆膜上另外制作防爆线，密封性优异，防爆性卓越，显著降低锂电池制作成本。

锂离子电池气体收集装置 859

 0

本实用新型涉及一种锂离子电池气体收集装置，包括与锂离子电池连接的第一连接件，所述第一连接件经第二连接件连接储气管，所述第二连接件还连接储液瓶，所述第二连接件上端设有封头，所述储气管为聚四氟乙烯透明储气管。本实用新型的锂离子电池气体收集装置操作方便，避免水的干扰，且不影响气体的排放压力、速度及数量。

密封件及车用锂电池正负极柱用密封结构 1020

 0

本实用新型提出了一种车用锂电池正负极柱用密封结构，包括极柱、塑料隔板、铝制盖板、塑料压盖；还包括上述的密封件，密封件包括环形结构的密封本体，密封本体一侧面靠近其内侧位置设置有与其同轴设置的密封环台，密封本体上还设置有位于密封环台外并围绕密封环台设置的密封筋；密封件套装在极柱上，密封环台位于极柱孔内且密封本体位于极柱与塑料隔板之间，密封筋与铝制盖板底面接触；塑料压盖套装在极柱上，塑料压盖底面与铝制盖板的顶面贴合，塑料压盖底部设置有伸入到极柱孔内并与密封环台抵压的环形压台。本实用新型不仅保证了锂电池单元的绝对外密封，而且还也能够有效防止锂电池单元内的电解液外漏，起到长期整体密封的效果。

改良结构的方型锂亚硫酰氯电池壳体 868

 0

本实用新型公开了一种改良结构的方型锂亚硫酰氯电池壳体，它包括壳身（1）与底板（2），其特征在于：壳身（1）表面压制有多个凹坑或凸筋，壳身（1）与底板（2）采用焊接密封；其壁厚比普通方型锂亚硫酰氯电池壳体更薄，通过在表面压制凹坑或凸筋，使壳体壁厚减薄后仍然具有足够的强度，提高电池重量比能量；与普通锂亚硫酰氯电池壳体相比，壳体壁厚可以减小40％左右，因此电池壳体重量将减轻40％左右。

防止锂电池过流保护的绝缘垫片 820

 0

本实用新型涉及绝缘垫片技术领域，公开了一种防止锂电池过流保护的绝缘垫片，包括绝缘垫片主体，所述绝缘垫片主体外壁固定套设有第一保护套，所述绝缘垫片主体内侧壁固定套设有第二保护套，所述第一保护套内侧壁固定设置有多个第一安装头，所述第二保护套外壁固定设置有多个第二安装头，多个所述第一安装头和第二安装头相对的两个一组，多组所述第一安装头和第二安装头之间均固定连接有连接杆，所述第一保护套外壁固定套设有多个框架。本实用新型中，该用于一种防止锂电池过流保护的绝缘垫片具有对绝缘垫片进行内外部保护的功效，同时该用于一种防止锂电池过流保护的绝缘垫片具备了方便安装和拆卸的功能。

汽车锂离子圆柱电池组导线焊接装置 696

 0

本实用新型公开了一种汽车锂离子圆柱电池组导线焊接装置，涉及锂离子圆柱电池技术领域，包括固定台，所述固定台的上表面固定连接有焊接板，所述固定台的上方设置有长度调节机构，所述长度调节机构包括长度滑槽，所述长度滑槽开设在固定台的上表面，所述长度滑槽内固定连接有长度滑块，所述长度滑块的上表面固定连接有长度移动板。它能够通过焊接板、长度调节机构、高度调节机构和电池取放机构的设置，能够调节固定台、焊接板、固定板、长度移动板、高度移动板和取放板组成空间的大小，从而能够根据需要焊接的圆柱电池组的大小来调节该空间的大小，本装置能够对不同大小的锂离子圆柱电池组进行固定焊接，适用性较高。

锂电池模组吊装装置 1058

 0

本实用新型公开了一种锂电池模组吊装装置，涉及锂电池模组生产技术领域，包括模组端板和卡销式吊装机构；所述模组端板的上端面开设有插孔，所述模组端板的外侧面开设有与所述插孔连通的卡销孔；所述卡销式吊装机构包括吊块和设置在所述吊块下部的卡销组件，所述卡销组件插入所述插孔中并通过可伸缩的销状结构卡在所述卡销孔中。本实用新型的优点在于：卡销式吊装机构设置在模组端板的上端面，吊装时不影响入箱，入箱时无需考虑模组间距；利用模组端板上的腔体结构实现卡销式吊装机构的连接，不会损伤模组端部或对模组尺寸产生影响，可应用于锂电池大型模组的吊装、转运及入箱等功能。
