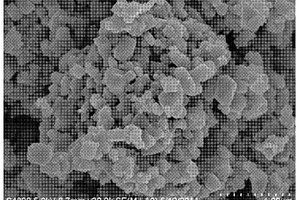

一种钛酸锂电极材料的合成方法,包括以下步骤:⑴配置浓度为3~13g/L的表面活性剂溶液A和浓度为1~15g/L的锂化合物溶液B;⑵在搅拌状态下将钛化合物逐渐加入溶液A中制得溶液C,再将溶液C与溶液B混合,搅拌3~8h,得到溶液D;⑶将所述溶液D放入水热反应罐中,在120~260℃下搁置6~72h,然后将得到的产物烘干得到混合物E;⑷将所述混合物E在400~800℃处理3~8h,制得粒径为10~2000nm的钛酸锂电极材料。本合成工艺简单、成本低,制备过程容易控制。制得的钛酸锂材料颗粒细小、纯度高,用作锂离子电池负极材料具有比容量高、充放电效率高、倍率性能好、循环寿命长、安全性好等特性。
本发明金属锂一次电池负极片涉及电池结构,尤其是金属锂一次电池结构;它包括片状主体,条状金属和负极极耳;首先在片状主体上放置条状金属将其压制在一起,再将负极极耳与其压合镶嵌制成一个整体;所述的片状主体为金属锂箔或锂铝合金箔;所述的条状金属为金属网或金属箔;其材质为铜网、铜箔、铝网、铝箔、镍网、镍箔、钢网、钢箔之任一种;所述的负极极耳为纯镍镍条上附热熔胶;本发明降低了电池的内阻,提高了负极的利用率,导电性及安全能好,电池放电平台高而稳定;可有效避免产生枝晶和死锂,有效避免发生短路等情况发生。
本实用新型公开一种高安全性卷芯锂离子电池,包括锂离子电池及保护壳,所述锂离子电池设于所述保护壳内侧,所述保护壳内侧设有放置腔,所述放置腔内设有过放保护电路及过充保护电路,所述过放保护电路及过充保护电路均与所述锂离子电池电性连接,所述过放保护电路及过充保护电路均由比较模块及开关模块组成;设置同时与锂离子电池控制连接的过充保护电路及过放保护电路,避免锂离子电池发生过充及过放,一方面能够避免因过充而引起的爆炸,另一方面能够延长锂离子电池的使用寿命。
本实用新型属于锂电池电动车技术领域,一种新能源低速电动车用高性能锂离子电池装置,包括锂离子电池主体,所述锂离子电池主体的外壁面安装有若干导向柱,若干导向柱的外壁面分别套装有复位弹簧,所述锂离子电池主体的前壁面安装有充电防护结构,若干所述导向柱的外壁面套装有防撞结构,所述锂离子电池主体的外壁面安装有散热结构,本实用新型避免锂离子电池主体受到磕碰极容易导致内部线路损坏或发生短路现象,以至于电池无法继续使用,通过保护板保护充电口,防止充电口进入石子等异物导致电源无法插入,避免长时间使用由于灰尘的积累会导致散热孔堵塞,在电池过热时容易引起自然,极大的提高安全性。
本实用新型公开了一种锂离子电池的测试装置,包括检测测试箱本体、全方位视觉检测组件、智能显示组件和锂离子电池,所述检测测试箱本体相对内侧壁上设有滑轨,所述全方位视觉检测组件包括电动滑车、连接杆、三角支撑架、固定板、缓震组件和图像采集组件。本实用新型涉及锂离子电池技术领域,具体是提供了一种通过第一相机和第二相机对锂离子电池进行全方位的扫描,同时高角度照明打光灯和侧围打光灯补光,在突出锂离子电池三维信息的同时,光源的均匀性可以得到保证,且可增强锂离子电池的褶皱与背景之间的对比度,能够更好的突出缺陷部分,检测不合格则进行声光报警提醒工作人员,判别的准确性较高、较为智能的锂离子电池的测试装置。
本实用新型适用于锂电池组生产领域,提供了一种新型循环利用可充电式锂电池组,包括绝缘外壳、把手、锂电池组、过氧硫酸铵投放口、充电口以及充电指示灯,绝缘外壳的顶部设有把手,把手安装在旋转连接杆上,绝缘外壳的顶部还设有充电指示灯和过氧硫酸铵投放口,绝缘外壳的侧面设有外接电源模板线,本实用新型通过设有胶态有机锂电解质和包覆在锂电池组外表面的铝塑膜可以很好的对锂电池起到保护作用,当压力到达一定程度的时候,铝塑膜会自动鼓包或者破裂,防止剧烈爆炸的可能;本实用新型还通过设有充电口以及充电指示灯可以方便查看锂电池充电状态以及电量,可以多次充电,安全可靠,有效的增加了电池的循环利用率,降低电池的损耗。
本实用新型公开了一种易散热的小型聚合物锂电池保护壳,包括保护壳体,所述保护壳体的两个侧端面分别开设有凹槽一和凹槽二,所述凹槽一的中间开设有通气口一,所述凹槽二的中间开设有通气孔二,所述保护壳体的内部固定连接有隔板,所述隔板的中间开设有通气孔三,所述保护壳体内壁的下端固定连接有固定卡块一,所述保护壳体的内部活动连接有聚合物锂电池。该易散热的小型聚合物锂电池保护壳,在保护壳体的侧面设置多个通气口,使得空气能够进入到保护壳体的内部,加速内部聚合物锂电池的散热,并且保护壳体内部设有固定卡块,固定聚合物锂电池的四个端角,使得锂电池不直接接触保护壳体的内壁,增加聚合物锂电池与空气的接触面积,提高散热。
本实用新型公开了一种使用寿命长的低损耗锂电池,包括锂电池本体和锂电池性能检测装置,所述散热底座的内部设有散热风扇,所述散热风扇与锂电池性能检测装置电性连接,所述锂电池本体分别与充放电控制模块、故障诊断与报警模块和电压互感器双向连接,所述充放电控制模块、故障诊断与报警模块和电压互感器均与单片机双向连接,所述存储器与单片机双向连接,所述LCD显示屏与单片机双向连接,所述散热风扇通过继电器与单片机电性连接,所述单片机电性连接有传感器。本实用新型在散热,故障检测和锂电池电流电压充放电监管上具有很大的提高,能够延长锂电池的使用寿命。

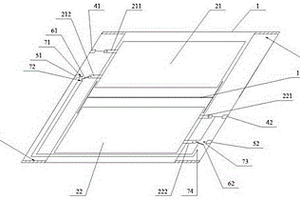

本实用新型公开一种新型电压可调锂电池,包括方形壳体、前盖体、及后盖体,所述方形壳体内置异向排列两电芯,每一电芯设有一正极耳与一负极耳;该锂电池还包含分别设于两盖体的两单刀双掷开关。本实用新型锂电池根据两滑块的拨动方向不同,可以选择输出一个或两个单位的电压,实现锂电池电压的可调输出,拓展了其应用空间,有利于锂电池的充分利用;同时,其前后盖体两端均可以作为输出端口,可以保证在其一损坏后还可以继续使用该锂电池,亦有利于提升锂电池的利用率。

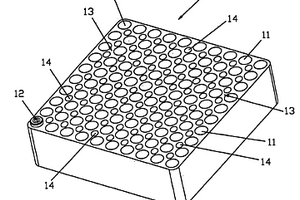

本实用新型适用于电池模具领域,提供了一种用于调节锂离子电池组温度的模具,开设有若干用于装置锂离子电池的安装孔,所述安装孔为通孔,该安装孔四周灌注有相变材料。采用以上技术方案后,模具开设的通孔用于安装单个锂离子电池,通孔的四周灌注有相变材料,当锂离子电池处于高温状态时,其周围的相变材料会吸收热量,以降低锂离子电池的温度;当锂离子电池处理低温状态时,其周围的相变材料会放出热量,以提高锂离子电池的温度。由于相变材料的作用,电池组中心的电池单体和边缘的电池单体的温差也趋于一致,有效的提高了电池组的使用寿命、稳定性能和安全性能。另外,由于模具的安装孔为通孔,有利于从模具上下两端对电池单体进行串并连接。
本实用新型适用于新型涉及锂电池技术领域,提供了一种带有防护结构的锂电池,包括锂电池上半保护壳,锂电池下半保护壳的中间设置有一号散热口和二号散热口,锂电池下半保护壳的四角设置有四个紧固螺钉孔,紧固螺钉孔的孔中设置有螺钉,锂电池下半保护壳的上方设置有锂电池上半保护壳,锂电池上半保护壳的两端设置有固定端孔,锂电池上半保护壳的上方设置有六个出线出口槽口,出线槽口的内侧设置有脂质保护膜,锂电池下半保护壳与锂电池上半保护壳的中间设置有空腔,由于本实用新型内部设置有缓冲弹簧、橡胶缓冲垫、长条缓冲海绵体和短块缓冲海绵体,能够极大的减少力的作用,从而起到保护锂电池免受掉落、冲击等伤害的作用。

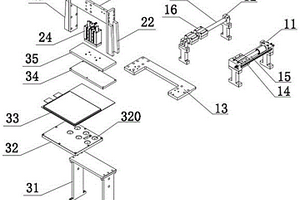

本实用新型提供了一种软包锂电池气袋整形机构,包括支撑座、整形气缸组件、软包锂电池气袋组件,所述支撑座上设有整形气缸组件,所述整形气缸组件下方设有软包锂电池气袋组件,整形气缸组件上的滑台气缸驱动整形气缸组件到软包锂电池气袋组件上方,整形气缸组件上的压紧整形气缸对软包锂电池气袋组件向下压,实现整形气缸组件对软包锂电池气袋上进行施加压力并且整平,本实用新型的有益效果在于:结构简单、稳定性好,操作简单;消除软包锂电池气袋的折叠、翻折等情况,减少由于软包锂电池气袋引起的封印不良的电芯,提高生产优率,降低成本,软包提高电池的生产效率及生产质量。
本实用新型适用于组合式锂电池技术领域,提供了一种组合式锂电池散热装置,包括:组合式锂电池、支撑机构和散热机构;其中,所述组合式锂电池安装在散热机构上;支撑机构,包括底箱和侧箱,用于支撑所述组合式锂电池和散热机构;散热机构,包括侧边散热组件、底部散热组件和冷源组件;所述侧边散热组件和底部散热组件与所述冷源组件连通,用于同时对组合式锂电池的侧边和底部进行散热。通过侧边散热机构和底部散热机构能够分别对组合式锂电池的两侧和底部进行散热,进而提高了对组合式锂电池的散热能力,非常简单;且在对侧边进行散热时具有非常好的过滤作用。

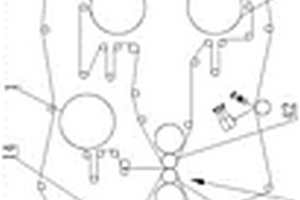

本实用新型公开了一种全自动压延覆膜补锂一体机,包括A面锂带放卷机构、第一A面PET膜放卷机构、第一B面PET膜放卷机构、A面锂带压延机构、第一B面PET膜收卷机构、B面锂带放卷机构、第二A面PET膜放卷机构、第二B面PET膜放卷机构、B面锂带压延机构、第二A面PET膜收卷机构、极片放卷机构、极片覆膜机构及极片收卷机构。本实用新型提供的全自动压延覆膜补锂一体机可实现将第一A面PET膜、第二B面PET膜及两面补锂极片一起收卷在极片收卷机构中,从而可以解决补锂产品表面开裂等问题。
本实用新型公开一种锂电池检测设备,其中,所述锂电池检测设备包括工作台,工作台上设置有依次分布的入料区、检测区和出料区;运送机构,设置在工作台上,运送机构用于驱动锂电池在入料区、检测区和出料区之间进行转移;检测机构,位于检测区,检测机构用于在锂电池移动至检测区时采集锂电池的各个部位在不同角度的灯光下的图像信息。本实用新型技术方案能够采集锂电池的各个部位在不同角度的灯光下的图像信息,避免了人工检测的错误判断以及在单一角度的光照下很难将锂电池的缺陷和瑕疵成像清晰的问题,有效提高了锂电池外观的检测精度。

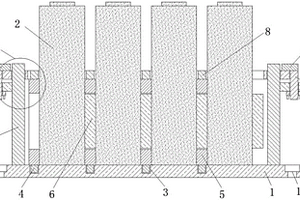

本实用新型公开了一种拼接安装结构的锂电池,包括安装底座,所述安装底座的顶部设有若干锂电池本体,所述锂电池本体的一侧固定连接有矩形限位环,所述锂电池本体远离矩形限位环的一侧固定连接有限位板,所述安装底座的顶部开设有若干定位槽,所述定位槽内设有限位块,所述限位块的顶部与矩形限位环的底部固定连接,所述安装底座的上方设有按压环,且所述锂电池本体贯穿按压环,所述矩形限位环的顶部设有第一按压板,所述第一按压板的两端均与按压环的内壁固定连接。本实用新型所述的一种拼接安装结构的锂电池,属于锂电池技术领域,使得若干个锂电池本体稳固的拼接在一起,同时结构简单,拼装步骤简单便捷,方便实际使用。

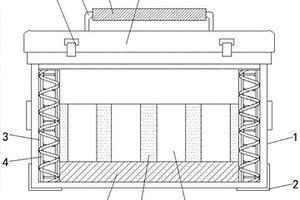

本实用新型公开了一种具有减震功能的锂电池盒,包括盒体和密封盖,所述盒体外侧开设有对称设置的限位槽,所述限位槽外侧活动连接有硅胶套,所述盒体左端开设有第一螺纹孔,所述盒体内固定连接有对称设置的悬空支柱,所述盒体右端固定连接有底座,所述密封盖上开设有对称设置的第二螺纹孔,所述第二螺纹孔和第一螺纹孔间设置有螺栓,所述密封盖左端固定连接有充电口,所述密封盖右端固定连接有对称设置的弹簧,所述盒体内活动连接有锂电池。该具有减震功能的锂电池盒,采用在锂电池盒外侧设置硅胶套的设计,通过硅胶的减震性能,减少对锂电池的冲击力度,进一步避免锂电池的晃动,提高了锂电池盒的减震性能,提高锂电池的使用寿命。
本实用新型公开了一种新型密封的高性能锂电池组箱,包括锂电池箱体、锂电池箱盖、散热阀口、密封胶槽、定位柱、散热支架和电池定位安装槽,所述锂电池箱体内部设置有电池定位安装槽,所述电池定位安装槽内设置有散热支架,所述锂电池箱体上盖有锂电池箱盖,所述锂电池箱盖上安装有多个散热阀口。本实用新型结构简单,操作方便,密封性更好,通过电池定位安装槽来合理提升锂电池箱体内部空间,通过保护连接板上的正负极连接片与正电极板和负电极板以及正负极镍片相连接,缩短导流路径,增加高功率性能,节省材料成本,通过设置散热阀口进行散热操作,大大增加了蓄电池的性能。
本实用新型公开了一种便携式锂电池太阳能照明装置,包括胶壳、太阳能板、锂离子电池、电路板、照明LED灯、输入迷你USB与铝纹片。电路板和锂离子电池放置于胶壳内。胶壳上设置有放置太阳能板的太阳能板孔位、照明孔和输入USB插口,迷你USB通过FPC连接线与电路板连接。电路板上设置有充电电路和照明电路,太阳能板通过充电电路与锂离子电池连接,锂离子电池通过照明电路与照明LED灯连接。采取太阳能对锂电池进行充电,锂电池对数码产品充电,锂电池对照明LED灯供电照明,使用方便,携带方便,节约成本。

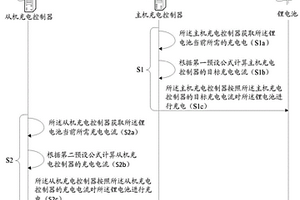

本发明实施例公开了一种锂电池充电控制方法,应用于锂电池充电控制系统,锂电池充电控制系统包括锂电池及多个充电控制器,多个充电控制器包括一主机充电控制器及至少一从机充电控制器。该方法包括:主机充电控制器获取锂电池当前所需的充电电流,根据第一预设公式计算主机充电控制器的目标充电电流并按照主机充电控制器的目标充电电流对锂电池进行充电;以及从机充电控制器获取锂电池当前所需的充电电流并根据第二预设公式计算从机充电控制器的充电电流并按照从机充电控制器的充电电流对锂电池进行充电。通过上述方法,有利于延长锂电池的使用寿命,从而增加系统的安全性与稳定性。
本发明公开一种磷酸铁锂电池系统,包括磷酸铁锂电池、电池管理模块和热控制模块,电池管理模块根据磷酸铁锂电池当前的充放电方式控制热控制模块对磷酸铁锂电池进行加热或者降温,以及控制磷酸铁锂电池开始工作或停止工作。即当磷酸铁锂电池充电或放电时,如果超过其工作温度范围,则相应控制热控制模块对磷酸铁锂电池进行加热或者降温,并暂停磷酸铁锂电池充电或放电,当热控制模块使磷酸铁锂电池得温度处于适宜的工作温度时,才再开启磷酸铁锂电池的充放电功能,这样就可以保证磷酸铁锂电池处在工作温度范围之外不工作,以此避免在工作温度范围之外充放电对磷酸铁锂电池产生不可修复的损害,从而增强其可靠性和延长其工作寿命。
本实用新型涉及锂电池技术领域,且公开了一种具有充电保护结构的锂电池装置,包括锂电池本体,所述锂电池本体的上表面开设有第一通孔。该具有充电保护结构的锂电池装置,通过设置感应器、螺纹管、内螺纹筒、电机和螺杆,通过螺纹管和内螺纹筒配合将感应器固定住,从而可以通过感应器对锂电池本体的充电状态进行检测,感应器检测锂电池本体充电完成时,通过电机和螺纹杆配合,启动电机带动螺纹杆转动,使L形块带动电线移动,从而避免对锂电池本体过度充电,使锂电池本体不会过度发热,从而避免对锂电池本体的内部造成损坏,提高锂电池本体的使用效果。

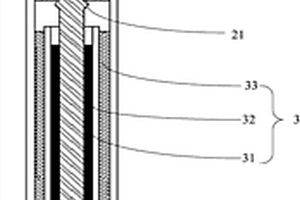

本实用新型公开一种锂锰针形电池,包括:金属壳体、负极集流柱体、电芯组件、导电介质、密封塞,金属壳体上端设有开口;负极集流柱体设于金属壳体中部,且上端面开口的外端之间设有预设间距;电芯组件包括呈内外层设置的负极锂片、隔膜和正极片,负极锂片缠设于负极集流柱体下部外围,隔膜缠设于负极锂片外表面,正极片缠设于隔膜外表面,正极片与金属壳体电性连接,负极锂片与负极集流柱体电性连接;导电介质填充于金属壳体和负极集流柱体之间的电解液填充区;密封塞设于开口内壁面与负极集流柱体上部外侧面之间,且金属壳体向内凸设有环形凸起,用以对密封塞在金属壳体径向上定位。本实用新型提供的锂锰针形电池,结构紧凑,安全系数高。
本实用新型涉及锂电池存放技术领域,且公开了一种锂电池的库存存放设备,包括箱体,箱体内部的左右侧壁均固定连接有加固箱,加固箱内部的表面固定连接有安装板,安装板的一侧固定连接有左侧板,安装板的另一侧固定连接有右侧板,左侧板和右侧板之间开设有位于加固箱内部的放置槽,左侧板远离安装板的一侧固定连接有第一固定块。该锂电池的库存存放设备,通过设置夹紧弹簧,将电池放置在放置槽的内,通过夹紧弹簧对放置槽内的电池进行挤压夹紧,使其稳定的放置在放置槽的内部,利用夹紧弹簧的弹性可以夹持不同大小的电池,达到了对锂电池固定夹紧的目的,防止存放时锂电池发生碰撞,延长了锂电池的使用寿命。
本实用新型涉及电池技术领域,尤其为一种具有吸水性能的锂电池外层保护膜,包括锂电池本体,锂电池本体的外侧设有吸水膜;吸水膜包括染印区主体、位于染印区主体上方的上密封口和位于染印区主体下方的下密封口;吸水膜由三层结构组成,这三层结构分别是位于吸水膜内侧的电绝缘层,位于吸水膜外侧的防腐层及其位于电绝缘层和防腐层之间的吸水层,该具有吸水性能的锂电池外层保护膜通过热塑使吸水膜的上密封口和下密封口与锂电池本体的上下两端紧密贴合,避免水汽进入吸水膜内侧,进而长时间侵蚀锂电池本体;通过在吸水膜上设置三层结构,并利用吸水层中网格内的吸水材料对通过防腐层上微细毛孔的水汽进行吸收。
本实用新型提供一种锂电池组分容装置,包括电池托盘、风量分布板及至少一个风机;电池托盘用于装入多个锂电池;风量分布板包括顶面及与顶面相背的底面,所述底面与所述电池托盘相对设置且所述底面设置有多个测试探针,每个测试探针用于电连接至对应一个锂电池的一端;所述风量分布板开设有多列贯穿所述顶面及所述底面的通风孔,所述多列通风孔中位于中部区域的通风孔的面积大于位于周边区域的通风孔的面积;所述至少一个风机设置于所述顶面并用于通过所述通风孔向所述锂电池吹风。如此,至少一个风机吹向多个电池的中部区域的风量大于吹向周边区域的风量,使得锂电池组在分容时有效散热且散热更为均匀,降低对锂电池的检测偏差,提高了准确性。

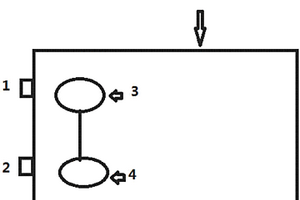

本实用新型提供了一种可无线充电的聚合物锂离子电池,包括位于可无线充电的聚合物锂离子电池5上的正极1,负极2,以及位于可无线充电的聚合物锂离子电池5上的无线接收装置3和显示装置4。所述无线接收装置3和显示装置4通过粘贴或机械卡合的贴合方式附着在聚合物锂离子电池上。所述无线接收装置3可以是无线信号接收器等,能够接收无线充电信号并对聚合物锂离子电池进行充电。所述显示装置4可以是LED等,能够在无线充电且电池没有充满的过程中显示红色而在充电完成之时显示为绿色。人们可以通过在聚合物锂离子电池不能进行有线座充的情况下,进行无线充电,大大方便了客户的使用,延长了例如手机等电器的使用时间。
本实用新型涉及锂电池生产技术领域,公开了一种具有防气泡的锂电池注液装置,包括防气泡锂电池注液装置主体,所述防气泡锂电池注液装置主体的底部固定有支撑柱,所述防气泡锂电池注液装置主体的一侧安装有操作箱,所述操作箱的外侧铰接有活动门,所述操作箱的外侧安装有锁死机构;本装置设置有锁死机构,可方便地解除连接垫外侧的锁死,随后可直接拨动连接垫转动,从而方便地打开活动门并进行设备调试,使用过程简单方便,避免了调试不便可能影响锂电池注液效率的情况;本装置设置有支撑机构,吸盘主体顶部的限位杆能够在限位套内活动,起到了导向的作用,通过吸盘主体加强了支撑柱外侧的支撑,起到了辅助固定的作用,确保支撑结构稳固。
