全部
▼
热搜：
本发明公开了一种提升钠（锂）离子储能电池安全性和循环性能的复合电解液添加剂，所述复合电解液添加剂由添加剂A和添加剂B组成，其中：所述添加剂A和添加剂B的质量比为0.25~2：0.5~2；所述添加剂A为含硅烷基或硅氟烷基的酰胺类衍生物；所述添加剂B为碳酸亚乙烯酯、氟代碳酸乙烯酯、乙烯基碳酸乙烯酯、双氟代碳酸乙烯酯中的一种或多种。不同于单纯的多种添加剂引入，本发明通过添加剂A和添加剂B在循环过程中发生的聚合反应，形成了稳定的聚合物SEI和CEI膜，稳定的膜可以均匀钠（锂）离子的穿梭，减少电解液对正负极材料的侵蚀和钠（锂）的消耗，提升电池整体的循环稳定性，为电解液的设计提供了新思路。
904
0

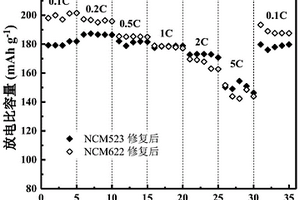

本发明公开了一种废旧锂离子电池三元正极材料的直接修复方法，属于废旧锂离子电池正极材料固相再生技术领域。本发明解决了传统火法和湿法回收锂离子电池三元正极材料过程中的分离和提纯操作繁琐的问题。本发明利用高温固相烧结法直接修复三元正极材料具有简单高效的优点，提高了材料的利用率，降低了回收成本，并成功减少了由于循环造成的Li‑Ni混排，修复了受损的层状晶体结构，修复后的三元正极材料具有放电比容量高，循环性能好等特点。此外，本发明提供的方法还具有简单易行，重复性好，成本低，产量高的优点，具有良好的大规模应用潜能。
一种通过添加锂离子、结合微波同步对番石榴叶中挥发油和多糖的无溶剂高效提取法。本发明属于植物提取物技术领域。本发明为解决现有单一提取挥发油或多糖的提取率不高以及缺少同时提取挥发油和多糖的方法的技术问题。提取方法：一、配置待提液：将番石榴叶研磨后与水混合，然后加入锂盐，得到锂离子浓度为1μmol/L～200μmol/L的待提液；二、微波提取：在功率为385W～700W的微波条件下水提10min～120min，得到油水混合物，分层后得到油层和水层，收集油层，得到挥发油，向水层中加入乙醇，静置，分离，将得到沉淀物用水洗涤3～5次，干燥后，得到水溶性多糖。本发明的提取方法操作简便，多糖和挥发油得率高，挥发油得率为0.91％～1.02％，而多糖得率为7.7％～9％。
694
0

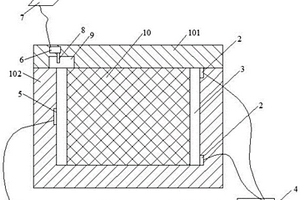

本发明公开了一种镁锂合金铸造用铸型及铸造方法，属于合金铸造装备及工艺领域。铸型所述铸型包括相互配合的上铸型和下铸型，上铸型内设有冒口；下铸型内设有砂芯，还包括共形共用电极、多个共形分布电极、热电偶和测温模块；共形分布电极数量至少6个，共形共用电极与共形分布电极嵌于下铸型内壁上，测温模块输入端与热电偶连接，热电偶的测温端伸入冒口的空腔内，测温模块与铸型外的计算机相连，将采集到的温度传输给计算机，计算机通过数据采集软件读取浇铸过程中的温度。利用上述铸型配套装备，通过熔体准备、铸型准备及电极预埋、合箱及通电、浇注与冷却、开箱取件等步骤可实现镁锂合金铸造成形，镁锂合金铸件成分分散性降低80％以上。
687
0
本发明提供了一种锆酸镧锂固态电解质及其制备方法，包括如下步骤：步骤S1、分别制备锆酸镧锂粉末和锗酸锂粉末；步骤S2、在所述锆酸镧锂粉末表面包覆所述锗酸锂粉末，得到复合粉末；步骤S3、将所述复合粉末经预压成型和冷等静压处理后，得到陶瓷生坯，将所述陶瓷生坯经过液相烧结后，得到锆酸镧锂固态电解质。本发明通过减少锂离子在烧结过程中的挥发、同时降低晶界电阻和本征电阻，从而达到大幅度提升锆酸镧锂固态电解质的离子电导率的目的。
603
0
一种有机无机复合锂离子电池隔膜及其制备方法，本发明涉及电池隔膜及其制备方法。本发明要解决现有锂离子电池隔膜热稳定性差，对电解液亲和性和润湿性差，同时孔隙率较低，因此对液体电解质的吸收和保持能力差的问题。方法：一、纺丝液的制备；二、PEI纳米纤维膜的制备；三、引入SiO2无机纳米颗粒，即完成有机无机复合锂离子电池隔膜的方法。本发明用于有机无机复合锂离子电池隔膜及其制备。
556
0

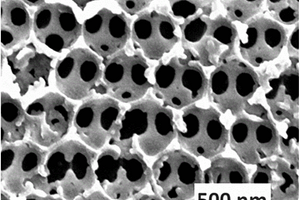

一种利用锂化法调节三维光子晶体带隙的方法，本发明涉及一种调节三维光子晶体带隙的方法，它为了解决现有调节三维光子晶体带隙的方法调节范围较窄、精度低的问题。调节三维光子晶体带隙的方法：一、铜箔垂直放入PS微球乳液中进行培养，得到生长有PS胶体模板的铜箔；二、将GeCl4加入(EMIM)TF2N中，得到电解液；三、使用三电极的电解池，采用恒电势法进行电沉积锗，得到三维锗薄膜；四、在三电极体系中进行嵌锂和脱锂过程，从而调节三维光子晶体带隙。本发明通过控制电压的方向，使具有三维光子晶体结构的锗薄膜相应地发生嵌锂及脱锂过程，由于Ge体积膨胀大，因此该方法的调节范围非常大。
635
0
本发明涉及一种锂离子电池用固态聚合物电解质膜，其特征在于，由聚偏二氟乙烯、纤维素醚、双三氟甲磺酰亚胺基N?甲基?N?丁基哌啶(Py14TFSI)和双三氟甲磺酰亚胺基锂组成。本发明所述锂离子电池用固态聚合物电解质膜有好的电化学性能，其室温电导率高达2.36×10?4?S·cm?1，且机械性能良好，用该固态聚合物电解质膜组装成的磷酸铁锂/电解质膜/金属锂片的电池有良好的循环性能。
一种拥有高振实密度及高体积能量密度的锂硫电池正极材料的制备方法，属于能源材料领域。所述方法具体为（1）将多孔材料同硫进行混合得到热处理前的粉状混合物；（2）将得到的热处理前的粉状混合物，用模具压实，得到热处理前的块状混合物；（3）将得到的热处理前的块状混合物，在反应容器内热处理，并随后冷却，得到热处理后的块状复合物；（4）将热处理后的块状复合物研碎并筛分，得到拥有高振实密度及高体积能量密度的锂硫电池正极材料。本发明的优点是：通过压实‑热处理‑研碎的方式可以显著提高锂硫电池正极材料的振实密度。压力下的多孔材料和硫可以更致密的接触，因此在热处理过程中可以使硫均匀分布在多孔材料内部。
986
0
一种高电导率的纸质锂离子电池固态电解质的制备方法，它涉及一种锂离子电池中聚合物电解质隔膜的制备方法。本发明要解决传统电解质的电导率低，降解难，成本较高等问题。本发明的方法如下：将0.7g软纸剪碎，放置于干燥的称量瓶中，随后加入10ml冰乙酸，静置24小时后加入1.7g聚乙二醇，置于磁力搅拌器上搅拌4小时，而后，向混合物中加入0.48gLiOH，搅拌2小时，而后将搅拌好的聚合物电解质浇筑于干净的玻璃板上，将玻璃板放入鼓风干燥箱中，于60℃下烘干5小时，而后，取出玻璃板，将其放入真空干燥箱中，于120℃下烘干2小时。取下烘干后的薄膜，使用电化学工作站，进行电导率的测试，通过计算，电解质薄膜的电导率可达2.28×10‑3S/cm。本发明应用于锂电池领域。

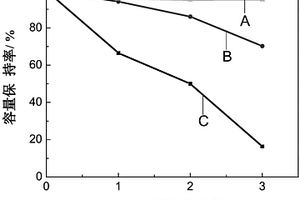

一种过放电能至0V的锂离子电池复合正极及其制备方法和应用，本发明涉及一种锂离子电池的正极材料，它要解决现有钴酸锂电池及其它3.45V以上高电压锂离子电池过放电到0V时储存容量损失严重以至失效的问题。该复合正极为钴酸锂层或尖晶石锰酸锂层/活性隔离层/磷酸铁锂层构成的叠层结构复合正极。制备方法是先将超级电容碳材料、导电剂、粘结剂与液体分散剂混合，制备隔离层浆料，隔离层浆料涂覆在正极片表面后烘干，再将磷酸铁锂浆料涂覆在活性隔离层表面，最后经烘干、压片。本发明复合正极中的活性隔离层能把表层磷酸铁锂与底层钴酸锂等活性物质有效隔离，使其允许过放电到0V和0V储存不失效，提高锂离子电池的耐用性。
778
0

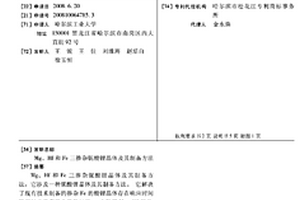

Mg、Hf和Fe三掺杂铌酸锂晶体及其制备方法，它涉及一种铌酸锂晶体及其制备方法。它解决了现有技术制备的掺杂Fe的酸锂晶体存在响应时间慢和抗光损伤能力低的问题。本发明Mg、Hf和Fe三掺杂铌酸锂晶体由Li2CO3、Nb2O5、Fe2O3、MgO和HfO2制成。方法：一、称取所需成分；二、烧结；三、采用提拉法生长晶体；四、极化处理，即得Mg、Hf和Fe三掺杂铌酸锂晶体。本发明在铌酸锂晶体中掺杂元素Mg、Hf和Fe，在保留铌酸锂晶体原有优良性能的基础上，明显提高了铌酸锂晶体的抗光损伤能力，缩短了响应时间。
602
0

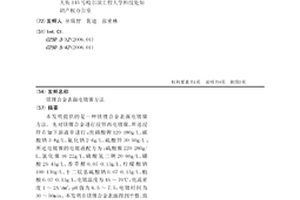

本发明提供的是一种镁锂合金表面电镀镍方法。先对镁锂合金进行浸锌再电镀镍，所述浸锌在如下溶液中进行：焦磷酸钾120-180g/L、碳酸钠3-8g/L、氟化钠2-6g/L、硫酸锌30-50g/L；所述电镀镍的电镀液配方为：硫酸镍220-280g/L、氯化镍16-22g/L、磷酸氢二钾20-60g/L、硼酸25-45g/L、香草醛0.07-0.13g/L、柠檬酸钠100-130g/L、十二烷基硫酸钠0.07-0.13g/L、植酸0.07-0.13g/L，电镀温度为45～70℃，电流密度1～2A/dm2，pH值为6.5～7.5，电镀时间为30～50min。本发明在镁锂合金表面得到平整、致密并且光亮的银白色镍镀层，提高了镁锂合金的耐腐蚀性能。
1049
0

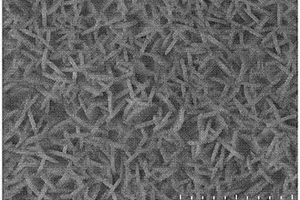

本发明公开了一种改性金属锂负极铜箔集流体的制备方法，所述方法步骤如下：（1）称取六水合硝酸锌和2‑甲基咪唑，分别加入去离子水搅拌溶解，配制硝酸锌溶液和2‑甲基咪唑溶液；（2）将裁剪好的铜箔用胶带封装在玻璃板上，只露出铜箔的一面，然后用无水乙醇擦拭；（3）将搅拌均匀的硝酸锌溶液倒入2‑甲基咪唑溶液中，同时将铜箔放于混合溶液中静置。本发明在铜箔集流体上原位生长Zn‑MOF二维纳米片阵列来进行改性，Zn‑MOF结晶度高，有较好的化学稳定性，在铜箔表面形成的阵列结构可以增加电极与锂的接触面积，提高锂沉积的效率，使金属锂能够均匀沉积，从而获得电化学性能优异的金属锂负极。
886
0

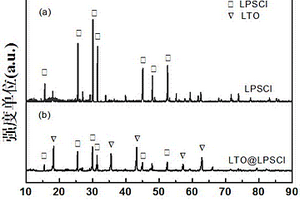

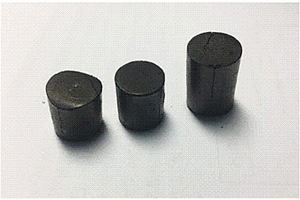

一种全固态锂电池复合正极及其制备方法，属于锂离子电池技术领域。所述复合正极按照1~5:1~5:1的质量比由钛酸锂、气相生长碳纤维VGCFs和二元硫化物电解质LPSCI制备而成。所述方法如下：（1）首先取10~100 mL 200#汽油于称量瓶中，按质量比分别称取钛酸锂粉末、VGCFs以及LPSCl电解质共10~50 g加入称量瓶中，混合搅拌12～24 h；（2）将得到的混合溶液干燥，温度为50～100 ℃，时间为10～24h，干燥气氛为氩气气氛，获得Li4Ti5O12和Li6PS5Cl混合粉体；（3）将得到的混合粉体每1~30mg压制成一个陶瓷片，压制压力为100～550MPa，压制时间为1～60min，即得到复合正极。本发明的优点是：制备方法简单、成本低，得到的复合正极材料颗粒均匀性较好、锂离子电导率较高、电化学性能优异。
848
0
安全型锂离子电芯,本实用新型涉及一种电池,具体说是防爆性较好的锂离子二次电池,其目的是提供一种能阻断电池上盖组合上的引出端子内部短路,防止电池爆炸的安全型锂离子电芯。本产品的组成包括:电池壳(1),电池壳(1)内装有电极组(2),电池壳(1)上装有电池上盖组合(3),电极组(2)上有极耳(21)和极耳(22),极耳(22)上缠绕着胶带(5),电池上盖组合(3)上有引出端子(4),所述引出端子(4)下面设有绝缘阻隔扣帽(6)或者涂有密封胶或者覆有胶带纸。本产品用于使用锂离子电池的地方。
552
0

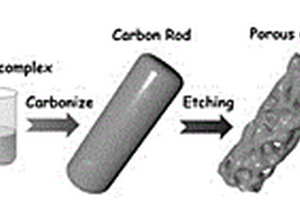

一种二氧化铈掺杂多孔碳棒抑制锂硫电池穿梭效应的方法，它涉及锂硫电池正极材料领域。本发明要解决锂硫电池中硫的绝缘性、充放电过程中电极体积膨胀、以及穿梭效应问题。本发明将纳米二氧化铈晶体嵌入多孔碳棒材料中进行硫的储存和对多硫化物的化学吸附，极性二氧化铈能有效吸附多硫化物，抑制梭效应，以此作为锂硫电池的正极材料获得了优异的电化学性能。通过对锂离子扩散系数计算以及DFT结合能的计算，得出含有二氧化铈的多孔碳棒材料有利于锂离子与硫的快速结合同时抑制锂硫电池的穿梭效应。本发明应用于锂电池领域。
一种以聚合物为载体制备无定型锡基硫化物锂离子电池负极材料的方法，涉及一种锂离子电池负极活性材料的制备方法。目的是解决锡基负极材料在充放电过程中体积效应明显导致的循环性能下降的问题。制备方法：制备聚乙烯亚胺基黄原酸钠，利用丙酮收集聚乙烯亚胺基黄原酸钠，分别制备SnCl2溶液、聚乙烯亚胺基黄原酸钠溶溶液、导电骨架材料分散液，混合后得到的沉淀产物，依次进行抽滤、去离子水洗涤和干燥。本发明制备方法简单，重复性好；制备的锡基硫化物锂离子电池负极活性材料的成本低、比容量高、倍率性能好，在长周期大电流密度下循环稳定性好和可大量生产等优点。本发明适用于制备锂离子电池负极材料。
本发明提供的是石墨烯与MoO2纳米复合材料及制备方法和锂离子电池负极材料。（1）利用化学方法制备石墨烯；（2）将钼酸铵在空气中、500℃温度下煅烧4小时得到MoO3颗粒；（3）将石墨烯与MoO3颗粒按照摩尔比为1:2-2:1的比例混合；（4）以球料比15:1进行球磨，得到石墨烯与MoO2纳米复合材料。本发明的石墨烯与MoO2纳米复合材料主要用于制备锂离子电池负极。本发明的复合材料具有良好的储锂和可逆嵌脱特性；锂离子电池负极材料具有较高的循环寿命和比容量；本发明的方法简单，产量多，适用于工业化生产。
672
0

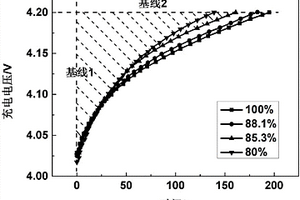

一种锂离子电池健康状态估计方法，所述方法如下：获取锂离子电池老化前后以一定的工作制度充放电时的充电电压、充电电流、充电时间数据；截取第一步获取的数据自相同荷电状态处至相同充电电压值之间的充电电压、充电电流、充电时间数据；定义锂离子电池的健康状态指示因子表达式；获取第三步中的Vupperlimit值；得到公式中的HI值，获得电池的健康状态。本发明的优点是：本发明从电池工作时可实时测量的表观数据(充电电压、充电电流、充电时间)出发，获得的锂离子电池健康状态估计方法具有参数易获取、普适通用、可实时应用的特性，易于嵌入电池管理系统估计电池的健康状态，大大改善了现有的测试制度或测试设备的缺点，实用性很强。
1045
0

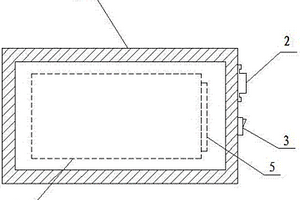

一种适用于变电站系统的磷酸铁锂电池温度控制装置。蓄电池作为变电站后备电源的核心，在变电站失去外部电源时，对站内的断路器、保护等设备供电，蓄电池的性能直接影响着电网的运行可靠。一种适用于变电站系统的磷酸铁锂电池温度控制装置，其组成包括：恒温箱体（1），恒温箱体一侧具有防水充电口(2)、开关键（3），恒温箱体的内部具有磷酸铁锂电池（4）、加热片（5）和控制电路，加热片以导热硅脂粘接于磷酸铁锂电池散热铝板上，控制电路是采集电池表面温度值与预先设定好的温度阀值进行比较，达到加热条件驱动所述的加热片对磷酸铁锂电池进行加热。本发明应用于变电站系统的磷酸铁锂电池温度控制装置。
943
0

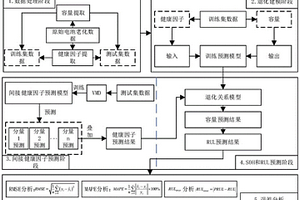

本发明公开了一种针对容量再生现象的锂离子电池寿命预测方法，属于电池寿命预测技术领域。本发明针对现技术不能针对电池容量再生现象而进行电池寿命预测。本发明获取锂离子电池的健康因子数据和循环次数；采用变分模态分解方法将所述健康因子分解成第一类模态分量和第二类模态分量；将第一类模态分量输入第一预测模型中，将第二类模态分量输入第二预测模型中，得到健康因子预测值；将健康因子预测值和循环次数输入退化关系模型中，得到锂离子电池的容量预测值，进而得到锂离子电池的寿命值。本发明解决了锂离子电池退化过程中，电池数据的容量再生波动导致传统的数据驱动方法泛化能力弱、预测精度低的问题。
980
0

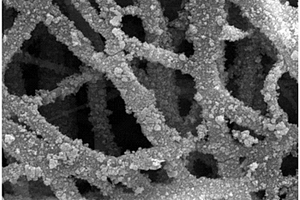

一种用于固态锂电池的复合正极及其制备方法和应用，它涉及复合正极及其制备方法和应用。它是要解决现有固态锂电池中正极与固体电解质界面接触差、正极内部离子/电子传导不连续、以及活性物质载量过低的技术问题。本发明的复合正极由多孔正极骨架和填充的聚合物电解质组成。制法：采用静电纺丝技术制备三维互联的多孔正极骨架；将含有聚合物单体、锂盐和引发剂的聚合物电解质前驱液，滴在多孔正极表面，静置后将极片加热聚合固化，得到复合正极。组装成固态锂电池在2.8～4.3V电压区间内循环，正极活性材料负载量为9.28mg/cm2时首圈放电比容量为128.0mAh/g，52圈循环内循环稳定，可用于固态锂电池领域。
747
0

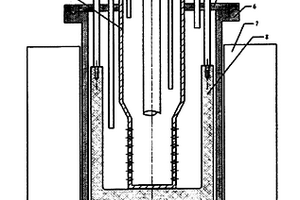

一种熔盐电解制备镁锂合金,借助改进的电解装置和“低温电解,高温溶解”相结合的方法,制备任意锂含量的镁锂合金。本发明的电解装置中,作为阳极的石墨坩埚内置放一个上大下小、下壁开孔、用刚玉制作的阴极室,镁阴极棒插入其中;石墨坩埚外加装衬套,并置入杯状电阻炉内。电阻炉用于电解装置加热。在450℃～480℃下,以LICL-KCL(重量比为1∶1)为电解质,电解完毕后,切断电解用的直流电源;通过电阻炉升温至预定锂含量的镁锂合金熔点,保温1小时后将合金取出铸锭。整个过程均在氩气保护下进行,氯气可回收。本发明物料消耗减少,电解温度低,降低了腐蚀性和氯气泄漏的危险性,电解过程稳定易控制,无偏析,合金烧损少,降低生产成本。
多层石墨的制备方法和应用该多层石墨制备锂空气电池阴极的方法，本发明涉及一种应用于锂空气电池阴极的石墨材料的制备方法。它要解决现有石墨材料的孔容积低和以石墨材料作为锂空气电池阴极的放电比容量低的问题。多层石墨制备：一、称取原料；二、浓硫酸与乙酸混合，加入高锰酸钾和石墨，抽滤后烘干，置于高温惰性气体保护下膨胀，得到膨胀石墨；三、膨胀石墨分散于无水乙醇中超声分散，得到多层石墨。本发明多层石墨的孔容积可达98%以上。制备电池阴极：将多层石墨与粘结剂搅拌成膏状，均匀涂在集流体上，经干燥后压制成型，得到锂空气电池阴极。制备得到的锂空气电池阴极材料的比容量超过6000mAh/g。

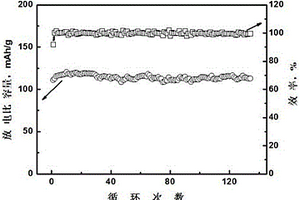

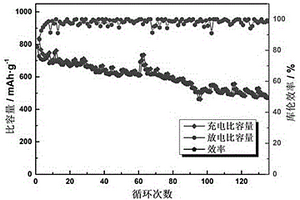

一种制备锂硫电池正极材料S/Fe3O4/MXene的方法，它涉及一种制备锂硫电池正极材料S/Fe3O4/MXene的方法。本发明旨在解决现有方法制备的锂硫电池循环稳定性差，穿梭效应严重的问题。本发明的方法如下：一、MXene前处理；二、制备Fe3O4/MXene基体材料；三、Fe3O4/MXene基体材料热处理；四、制备锂硫电池正极材料S/Fe3O4/Mxene；五、电池组装。本发明的方法制备的正极材料S/Fe3O4/MXene组装的锂硫电池在0.2C下循环136圈，首次放电比容量达到783.4 mAh·g‑1，平均库伦效率达到了98.09%，不仅大大降低了生产成本及操作难度，同时显著提高了锂硫电池的循环寿命，非常适合大规模制备锂硫电池正极材料S/Fe3O4/MXene。本发明应用与锂硫电池领域。
1033
0
本发明公开了一种有助于均匀锂沉积的复合聚合物电解质及其制备方法和应用，属于复合固态电解质材料制备技术领域。本发明解决了现有固态电解质在室温环境下的离子电导率和离子迁移数较差的技术问题。本发明以含氟高分子聚合物为基材，有助于锂离子的嵌段运动，加入预处理的纤维状硅酸盐矿物质材料，形成复合固态聚合物电解质，该复合固态聚合物电解质中的纤维状硅酸盐矿物质对锂离子的吸附作用较大，提高了室温下锂离子电导率以及锂离子迁移数，使得锂离子均匀沉积并且改善了锂枝晶的生长问题，保证了锂金属电池的循环性能和倍率性能。
582
0

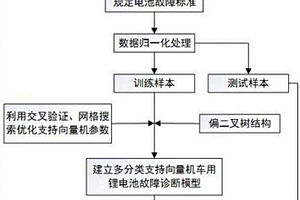

基于多分类支持向量机算法的车用锂电池故障诊断方法属于车用锂电池故障诊断领域；本申请为了解决现有车用锂电池故障诊断技术对训练数据量要求高，导致难以实现实时在线故障检测的问题；本发明的方法包括将电池样本分组实验，将采集数据分选形成训练集和测试集；规定电池故障标准；采用交叉验证和网络搜索方法参数优化；构造核函数支持向量机；构建偏二叉树五分类支持向量机，得到能够识别锂电池不同状态的车用锂电池故障诊断模型；本发明能够快速、准确地完成对车用锂电池的故障诊断。
一种具有氧不足型金属氧化物包覆层结构的富锂正极材料及制备方法和应用，涉及一种正极材料及制备方法和应用。本发明的目的是为了解决现有的富锂正极材料存在循环性能差、振实密度低、包覆改性后首次容量下降和传统改性方法复杂的问题。具有氧不足型金属氧化物包覆层结构的富锂正极材料，由富锂正极材料及其表面包覆的一层氧不足型金属氧化物组成的包覆层组成。制备方法：一、金属氧化物烧结；二、包覆层结构制备。本发明提升材料的比容量、循环稳定性和倍率性能高、制备方法简单，制备成本低廉，环保绿色，适于工业化生产。本发明方法适用于富锂正极材料的制备和锂离子电池。
1054
0
一种具有双蒸发器的溴化锂吸收式制冷循环系统，本发明涉及吸收式制冷循环系统，本发明为了解决采用现有技术时，溴化锂吸收式制冷机组低温热源温度较高的情况下，机组运行时蒸发器内传热温差过大导致损失较大，或为了减少损失而导致的传热面积增加，不利于冷量的充分利用，影响溴化锂吸收式制冷循环系统的应用条件和适用范围的问题，它包括发生器、冷凝器、第一蒸发器、吸收器和溶液泵，它还包括第二蒸发器、第一节流膨胀器、第二节流膨胀器、第一冷剂水蒸气管、第一冷剂水管、第二冷剂水管、第三冷剂水蒸汽管、稀溶液管、浓溶液管、高位热源、第一冷却源、低位热源、第二冷却源和两个第二冷剂水蒸气管，本发明用于吸收式制冷循环领域中。
中冶有色为您提供最新的黑龙江哈尔滨有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月07日 ~ 09日
2024年08月13日 ~ 15日
2024年08月14日 ~ 16日
2024年08月16日 ~ 18日
2024年08月20日 ~ 22日
