黑龙江哈尔滨有色金属材料制备及加工技术理论与应用

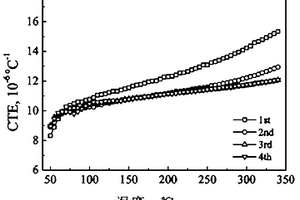

β-锂霞石增强铜基复合材料热膨胀性能稳定的方法 569

 0

β-锂霞石增强铜基复合材料热膨胀性能稳定的方法，它涉及稳定β-锂霞石增强铜基复合材料热膨胀性能方法。本发明要解决β-锂霞石增强铜基复合材料在使用过程中热膨胀系数发生复杂变化的技术问题。方法如下：一、将β-锂霞石增强铜基复合材料放入马弗炉中；步骤二、然后升温-保温-降温；步骤三、重复步骤二操作2次以上，即完成了β-锂霞石增强铜基复合材料热膨胀性能稳定。采用本发明的方法将β-锂霞石增强铜基复合材料热膨胀系数稳定，一般进行3次操作就可以稳定β-锂霞石增强铜基复合材料热膨胀系数。

熔盐电解制备不同金属间化合物的铝铒或铝锂铒合金的方法 994

 0

本发明提供的是一种熔盐电解制备不同金属间化合物的铝铒或铝锂铒合金的方法。在电解炉内,采用金属铝为阴极,石墨棒为阳极,Ag/AgCl为参比电极;以质量比为48.9%的KCl、48.9%的LiCl和2.20%的ErCl3的混合物为电解质体系;在520℃下电解;通过控制阴极电位在-1.4V-?-2.1V,在固态铝阴极上析出铒并向铝阴极内部扩散形成含有Al3Er、Al2Er、Al2Er3铝铒合金及含有Al-Li和Al3Er的铝锂铒合金。本发明通过控制阴极电位,形成的强化相Al3Er具有较高熔点和稳定的耐热性能,可以使铝铒、铝锂铒合金的强度显著提高。本发明解决了熔盐电解法生产制备铝铒合金、铝锂铒合金没有达到可以控制合金组成的现状。

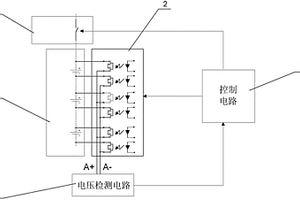

电动汽车锂电池硬件保护电路 621

 0

一种电动汽车锂电池硬件保护电路，涉及一种锂电池保护电路。它是为了解决现有集成芯片锂电池管理中易出现的集成芯片故障而产生的电动汽车锂电池动力系统的安全隐患的问题。该方案中：位于第2n+1位置的光耦继电器的一端分别与一个锂电池单体的正极连接，另一端均接入第一输出线A+；位于第2n+2位置的光耦继电器的一端分别与一个锂电池单体的负极连接，另一端均接入第二输出线A-；控制电路的第二控制信号输出端与总回路继电器的控制信号输入端连接，电压检测电路的两个检测端分别接入第一输出线A+和第二输出线A-；电压检测电路的电压检测信号输出端与控制电路的电压检测信号输入端连接。本实用新型适用于电动汽车锂电池保护。

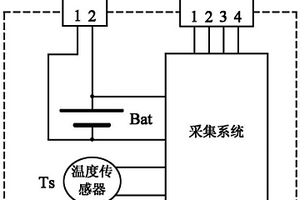

带有电参量测量和传输功能的一体化锂电池 1023

 0

带有电参量测量和传输功能的一体化锂电池，涉及一种锂电池。它是为了解决现有的锂电池不具备电参量测量和传输功能的问题。它的所述温度传感器Ts的温度信号输出端与采集系统的温度信号输入端连接；所述采集系统采集锂电池芯Bat两端的电压值；所述锂电池芯Bat的正极与电池接线接口BC的2号接线端子连接；所述锂电池芯Bat的负极与电池接线接口BC的1号接线端子连接；采集系统10的四个数据信号输入或输出端与通信接口COMM的四个接线端子连接。本实用新型适用于锂电池供电场合。

锂离子蓄电池筛选方法 1019

 0

一种锂离子蓄电池筛选方法，属于卫星电源领域。为了解决现有皮纳卫星电源分系统中蓄电池的生产成本高的问题。所述方法包括：步骤一：对所有待筛选的锂离子蓄电池进行物理特性测试，获得蓄电池尺寸和质量，淘汰全跳动值异常的蓄电池；步骤二：进行电化学特性测试，测量开路电压；步骤三：获得充放电容量；步骤四：进行振动测试，再与上一次的测量相比，淘汰开路电压变化异常或充放电容量变化异常的蓄电池；步骤五：进行真空漏率测试，再与上一次的测量相比，将全跳动值、质量变化、充放电容量变化或开路电压变化异常的蓄电池淘汰，剩余的锂离子蓄电池为筛选后获得的锂离子蓄电池。本发明筛选出的蓄电池用于皮纳卫星电源分系统中。

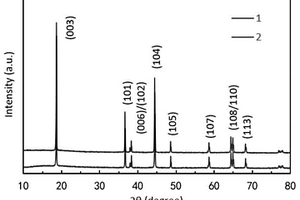

长寿命、高容量锂离子电池三元正极材料的制备方法 818

 0

长寿命、高容量锂离子电池三元正极材料的制备方法，属于材料合成技术领域。所述方法为：称取锂源和NixCoyMnz(OH)2均匀混合，400~600℃预烧2~6h，700~1000℃煅烧6~16h；将三元正极材料、锂源及纳米TiO2混合均匀；在700~950℃煅烧3~8h，得到二次加锂煅烧三元正极材料。本发明通过二次加锂煅烧制备三元正极材料，利用二次加锂煅烧引入的额外锂源对负极进行电化学预嵌锂。同时，Ti4+掺杂能有效提高Li+扩散速率，减少不可逆容量损失。在2.3~4.6V区间内，放电平台延长，材料的首次放电容量、循环性能和倍率性能显著提高。本发明简单有效，经济实用，工业化应用效果明显。

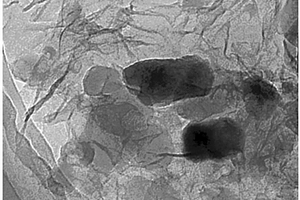

石墨烯包覆的磷酸钒锂正极材料及其制备方法 1030

 0

石墨烯包覆的磷酸钒锂正极材料及其制备方法，它涉及用于锂离子二次电池正极材料的石墨烯包覆的磷酸钒锂复合材料及其制备方法。本发明是要解决现有的磷酸钒锂/石墨烯复合材料组成、组分分布和结构不合理，制备过程繁琐、不适合工业化生产，原材料昂贵且不易获得的技术问题。本发明的石墨烯包覆的磷酸钒锂正极材料是由石墨烯作为外壳、磷酸钒锂作为内核，同时石墨烯包覆外壳之间相互连接形成三维导电网络的分级核-壳结构复合材料。制法：将V2O5和NH4H2PO4加入到石墨烯-氢氧化锂浆中混合分散均匀，干燥后经预烧和高温煅烧制得。该正极材料具备良好的活性物质利用率、高倍率充放电性能和循环性能。可用于锂离子二次电池中作正极材料。

基于高斯过程回归的锂电池健康状况预测方法 774

 0

基于高斯过程回归的锂电池健康状况预测方法，涉及一种锂电池健康状况预测方法，属于电化学和分析化学领域。目的是针对传统锂电池健康状况预测适应性差的问题。本发明是按一下步骤实现：一、绘制该锂电池的电池的健康状态SOH与充放电周期的关系曲线；二、根据具有再生现象的退化曲线和约束条件选择协方差函数；三、按照共轭梯度法迭代后确定超参数的最优值并该初值带入先验分布中；四、根据先验部分得到后验分布；五、得到不带高斯白噪声的预测输出f′的均值和方差；六、将实际测得的电池的健康状态SOH和步骤五得到的预测的电池的健康状态SOH共同带入到训练数据y中，得出f′，确定预测置信区间，预测出锂电池的健康状况。用于锂电池的检测。

镁锂合金铈盐及钼酸盐-磷酸盐-氟化锆转化膜的制备方法 925

 0

本发明提供的是一种镁锂合金铈盐及钼酸盐-磷酸盐-氟化锆转化膜的制备方法。镁锂合金经过除油、酸洗、活化后,先在铈盐转化液中,在pH值3-4、温度40℃的条件下进行铈盐转化处理10-15min,在镁锂合金表面形成一层稀土转化膜;再浸入钼酸盐-磷酸盐-氟化锆转化溶液中,在pH值3.7-3.8、温度50℃-55℃的条件下进行转化处理12-15min。该方法是一种防腐效果好、对环境友好的处理方法,转化膜与基体结合力强,转化膜色泽均匀,耐蚀性优异,并且该发明得到的钼酸盐-磷酸盐-氟化锆转化液具有很好的循环利用价值,寿命长,能够很好的降低生产应用成本。

中空形貌高电压镍锰酸锂正极材料的制备方法 1004

 0

中空形貌高电压镍锰酸锂正极材料的制备方法，属于材料合成技术领域。本发明首先制备碳酸锰，在一定温度下煅烧碳酸锰，使其外壳变为二氧化锰，然后用稀酸溶解掉碳酸锰内核，剩下二氧化锰外壳，将其与锂源和镍源混合，煅烧得到中空的镍锰酸锂材料。本发明制备的镍锰酸锂材料具有均一的微米/纳米结构，是由30~400nm的颗粒组成的1~5um的二次颗粒，小尺寸的一次颗粒缩短锂离子传输距离，增大电极和电解液的接触面积，提高倍率性能。本发明制备的镍锰酸锂材料颗粒为中空结构，空隙可缓冲由锂脱嵌引起的结构应力和体积变化，提高循环性能。

固体电解质的锂硫电池正极材料的制备方法 616

 0

一种固体电解质锂硫电池正极材料的制备方法，它涉及一种制备锂硫电池正极材料的方法。本发明要解决锂硫电池正极材料与固态电解质兼容性不好，容量衰减快的问题。本发明的方法如下：一、原料的预处理；二、硫单质与碳材料的混合；三、混合物的研磨；四、碳硫复合材料的制备；五、固体聚合物电解质锂硫电池正极的制备。本发明的方法制备的固体聚合物电解质锂硫电池正极组装成的电池库伦效率可以达到90%以上，该电极能适用于固态电解质锂硫电池，具有可观的比容量，并且随着循环次数的增加容量衰减缓慢。本发明适用于锂硫电池领域。

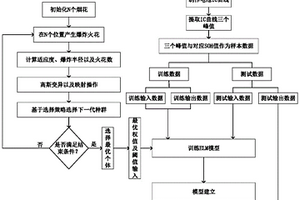

基于FWA优化极限学习机的锂电池SOH预测方法 878

 0

本发明公开了一种基于FWA优化极限学习机的锂电池健康状态SOH预测方法，属于动力电池SOH预测技术领域。本发明为了解决现有技术中对动力电池SOH预测过程中参数寻优困难和估算精度低的问题。本发明包括如下步骤建立基于极限学习机的锂电池SOH预测模型；采用FWA优化算法优化预测模型中的输入权值和隐含层偏置；将训练样本输入所述预测模型中对模型进行训练；输入测试样本对训练好的预测模型进行验证；本申请能够准确的对实时非线性变化的锂电池健康状态SOH进行准确的预测，预测运算速度更快且提高了健康因子与锂电池SOH之间的变化对应关系，进而提高了估计精度。

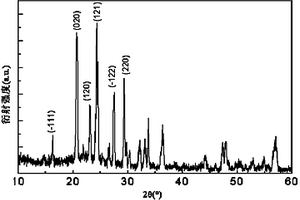

锂离子电池正极材料Li3V2(PO4)3的制备方法 933

 0

一种锂离子电池正极材料Li3V2(PO4)3的制备方法，它涉及锂离子电池正极材料的制备方法。本发明要解决现有制备磷酸钒锂的高温固相法和碳热还原法存在烧结温度高、时间长，以挥发性有机溶剂为球磨分散剂带来的成本高、喷雾干燥过程不安全，以及溶胶-凝胶法工艺复杂的问题。方法：称取锂源、V2O5、磷源和碳源，加入过氧化氢水溶液，湿球磨后在550～650℃以及保护气的保护下煅烧，制得Li3V2(PO4)3。本发明工艺简单，合成温度低，烧结时间短，生产过程安全性高。本发明制备的正极材料，在10C倍率下的首次放电比容量为104mAh/g，50次循环后，容量保持率不低于96.4％。本发明用于制备电池正极材料。

应用于电池管理系统的锂离子电池健康状态估计方法 1018

 0

一种应用于电池管理系统的锂离子电池健康状态估计方法，涉及锂离子电池健康状态估计领域。本发明是为了解决现有的电池健康状态估计方法均存在困难的问题。本发明能够提供新的退化特征供研究人员评价电池性能退化。该方法通过建立锂离子电池模型获取电池内部传递函数，基于对电池HPPC测试辨识传递函数内部参数从而获取电池性能退化特征，通过皮尔逊相关系数分析了模型参数与电池容量之间的相关性大于0.8，验证了所提方法提取的模型参数能够直接应用于电池性能退化表征上。最后通过RVM模型对电池参数与电池SOH进行映射，得到了SOH估计模型，取得了良好的估计效果。

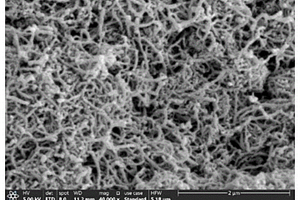

高性能三维分级杂化结构锂离子电池负极材料及其制备方法 872

 0

本发明公开了一种高性能三维分级杂化结构锂离子电池负极材料及其制备方法，利用其独特的三维分级杂化结构和突出的协同效应，发挥出优异的电化学综合性能。所述三维分级杂化结构由MWCNTs、TiO2纳米片和高比容量纳米粒子等三种纳米建筑单元，构筑成为三维微米管状结构，通过先在MWCNTs表面原位水热生长TiO2纳米片阵列，后在TiO2纳米片表面液相自组装高比容量纳米粒子制备了多级杂化结构。本发明的三维分级杂化结构锂离子电池负极材料充分结合了各组分的突出性能，同时解决了二维TiO2纳米片易堆叠、比容量低和导电性差的缺陷，实现了比容量、循环性能和倍率性能的综合提升，可用做下一代高性能锂离子电池负极材料。

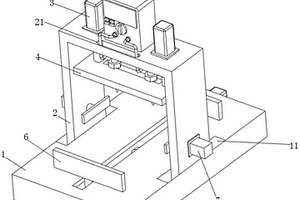

串联锂电池组的检测装置 694

 0

本实用新型公开了锂电池检测技术领域具体为一种串联锂电池组的检测装置，包括底板，底板顶部滑动连接有门型架，门型架顶部固接有第一电动气缸，第一电动气缸内部活塞杆底部贯穿门型架顶部并固接有安装板，底板顶部滑动连接有第一定位组件，门型架的两组立柱上对称固接有第二定位组件，检测组件包括连接套筒，连接套筒贯穿安装板内腔并固接有检测针，连接套筒外壁螺接有两组螺母，两组螺母分别位于安装板上下两侧，且两组螺母均与安装板相抵接，连接套筒顶部电连接有连接线，本实用新型的检测组件在螺母松开后能够调节两组检测针的位置，从而能够根据不同锂电池组接线柱的位置不同进行调节，从而提高装置的适用范围。

锂离子电池正极开路电势曲线非破坏获取系统及方法 623

 0

一种锂离子电池正极开路电势曲线非破坏获取系统及方法，涉及锂离子电池建模与管理应用领域。本发明先是调整锂离子电池的负极电势曲线的起始电压值，得到调整后的负极电势曲线，将调整后的负极电势曲线和开路电压曲线叠加，得到调整后的正极电势曲线，接下来依次采用多项式函数、1阶傅里叶函数和1阶高斯函数，不断的削减误差，并且重复使用1阶高斯函数来削减误差，直到得到误差曲线中最大误差值小于预设值，才认为最后得到的高斯函数修正拟合曲线为锂离子电池的锂离子电池的真正正极电势曲线。它用于获取锂离子电池的正极开路电势曲线。

固态聚合物锂金属电池电极与电解质高效分离的方法 717

 0

一种固态聚合物锂金属电池电极与电解质高效分离的方法，以扣式电池为例，所述方法为：对测试后固态聚合物锂金属电池进行拆解，去处外面金属壳；获得粘合紧密的单元块(锂金属||电解质||正极)，然后从锂片中心撕下锂金属，暴露出聚合物电解质部分；步骤三、用特定溶剂浸泡单元片(电解质||正极)电解质一面；步骤四、反复浸泡，并除去浸泡后溶液，直至看到干净的正极；步骤五、在60‑80℃恒温10‑20h，得到正极材料。本发明涉及固态聚合物锂金属电池中电极与电解质高效分离的方法，本发明具有回收效率高且环境友好等优点，解决了循环测试后难以分离聚合物电解质与正极极片，并获得活性颗粒的问题。

高通量锂离子电池多孔超薄隔膜及其制备方法 959

 0

一种高通量锂离子电池多孔超薄隔膜及其制备方法。本发明属于锂离子电池隔膜领域。本发明为解决现有陶瓷改性聚烯烃隔膜电池自重大、隔膜孔隙率低、锂离子传导率低以及现有极性聚偏氟乙烯隔膜厚度较薄时机械性能无法满足使用需求的技术问题。本发明的多孔超薄隔膜由聚四氟乙烯基体膜在高分子有机溶液中浸泡而成，所述高分子有机溶液由高分子材料和有机溶剂混合而成。本发明的制备方法极大提高了隔膜的孔隙率，进而提高了锂离子迁移率并且降低了迁移阻力，实现具有超高锂离子通量转移的电池隔膜，并且该隔膜改善了电池循环和倍率性能，为LiFePO4正极锂离子电池提供了超过1000次循环的高倍率性能，循环达1000圈的容量保持率仍可以达到90％。

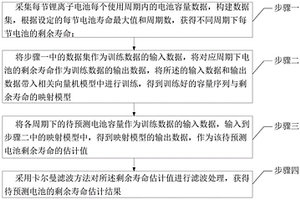

应用于长寿命空间锂离子电池的剩余寿命直接预测方法 1028

 0

应用于长寿命空间锂离子电池的剩余寿命直接预测方法，涉及锂离子电池寿命预测方法技术领域。本发明是为了解决对于循环寿命可达5～8年的空间锂离子电池而言，传统的基于退化轨迹建模的剩余寿命预测方法难以适用于此类预测水平长、退化缓慢的应用场景中的问题。采集每节锂离子电池每个周期内的电池容量数据构建数据集，根据设定每节电池寿命最大值和周期数获得不同周期下每节电池的剩余寿命；将数据集作为训练数据输入，将电池剩余寿命作为输出数据，将输入和输出数据带入相关向量机模型得到训练好的容量序列与剩余寿命的映射模型；将各周期下的待预测电池容量输入到映射模型中，得到待预测电池剩余寿命的估计值。用于预测锂离子电池的剩余寿命。

锂离子电池负极复合材料Li4Ti5O12/AB/CNT的制备方法 964

 0

锂离子电池负极复合材料Li4Ti5O12/AB/CNT的制备方法，它涉及锂离子电池负极复合材料的制备方法。本发明要解决现有方法制备的Li4Ti5O2电化学性能较差、制备工艺较复杂的问题。离子电池负极复合材料的制备方法：一、称取二氧化钛与碳酸锂，混合后转移至球磨机中；二、称取乙炔黑和碳纳米管并转移到装有丙酮的烧杯中，超声混合后加入到球磨机中，球磨得到混合物；三、将步骤二得到的混合物真空干燥后转移到管式炉中高温反应，得到锂离子电池负极复合材料。本发明的复合材料在在30C时比容量保持在102mAhg-1，具有很好的循环性能和高倍率性能，而且工艺简单，能耗低。本发明用于制备锂离子电池负极复合材料。

基于铌酸锂晶体温控的激光偏转调制方法 680

 0

本发明提供一种体积小、加工简单、且可根据实际需要控制偏转光束的光强分布的基于铌酸锂晶体温控的激光偏转调制方法，属于偏转器件的设计与制备研究领域。本发明基于铌酸锂晶体实现，铌酸锂晶体为长方体块体，建立xyz直角坐标系，其中y轴为晶体长度方向，x轴为晶体光轴方向；在铌酸锂晶体的一个晶面上设置金属纳米薄膜，在金属纳米薄膜z轴方向的两端设置两个金属电极；激光通过1号半波片和傅里叶透镜入射至铌酸锂晶体，在偏转元件的两个金属电极上施加直流电压，使铌酸锂晶体产生的温度梯度场；逐渐增加施加的直流电压，使激光光束在温度梯度场方向发生横向偏转，直至获得需要调制的偏转角。本发明还能利用两个铌酸锂晶体实现一维和二维偏转。

高强度航天用铝锂合金型材及其制备方法 887

 0

一种高强度航天用铝锂合金型材及其制备方法，它涉及一种航天用铝锂合金型材及其制备方法。本发明的目的是解决现有工艺生产铝锂合金存在铸造成形难度大，且现有铝锂合金的强度低的问题。一种高强度航天用铝锂合金型材由Cu、Li、Ti、Zn、Ti、Mg、Zr和Al组成；杂质元素为Mn、Fe和Si。制备方法：一、称取原料；二、熔炼得到铝合金熔液；三、加Al‑Ti‑B丝后精炼；四、喷射成形；五、切成铝合金短棒；六、盲模挤压得到挤压坯料；七、将挤压坯料进行挤压成棒材；八、再次进行挤压得到型材，九、型材进行淬火；十、拉伸矫直；十一、时效处理，得到铝锂合金型材。本发明主要用于制备高强度航天用铝锂合金型材。

在镁锂合金表面原位生长的低太阳吸收比高红外辐射率陶瓷热控涂层的制备方法 883

 0

一种在镁锂合金表面原位生长的低太阳吸收比高红外辐射率陶瓷热控涂层的制备方法，它涉及一种镁锂合金功能化热控涂层的制备方法。本发明的目的是要解决现有镁锂合金自身存在低红外辐射率，不能应用在热控系统中的问题。步骤：一、镁锂合金前处理；二、微弧氧化，得到在镁锂合金表面原位生长的低太阳吸收比高红外辐射率陶瓷热控涂层。本发明制备的涂层与基体结合良好，抗热震性能好，太阳吸收比为0.22～0.40，辐射率达0.9～0.97。本发明拓宽了镁锂合金在空间领域的应用范围，而其重量相比于铝基涂层减少30％～40％。本发明可获得一种在镁锂合金表面原位生长的低太阳吸收比高红外辐射率陶瓷热控涂层的制备方法。

具有无机保护涂层的锂负极及其制备方法 599

 0

本发明公开了一种具有无机保护涂层的锂负极及其制备方法，所述锂负极包括锂负极活性物质及覆盖其上的无机保护涂层，其中：所述锂负极活性物质为锂金属或锂合金；所述无机保护层由锂离子导体无机化合物或可在锂负极表面原位生成锂离子导体的无机化合物与粘结剂制备而成。本发明通过简单、低成本的直接涂覆的方法，在锂负极活性物质表面制备一层稳定、致密的无机保护膜，抑制了锂负极活性物质与电解液之间的副反应，促使锂离子均匀沉积，减缓了锂枝晶的生长，提高了锂金属负极的安全性，同时制备的锂负极具有优异的循环性能，为锂金属负极的应用提供了新的思路。

在表面涂敷导电层的极片及其制备的锂电池 750

 0

本发明公开了一种在表面涂敷导电层的极片及其制备的锂电池，所述极片由常规锂电池极片和在其表面涂敷的导电层制成，所述锂电池极片包括以下原料组分：导电剂A、粘结剂A、活性物质；所述导电层包含以下原料组分：导电剂B、粘结剂B、分散添加剂。本发明制备的锂电池极片比常规锂电池极片物理电阻降低一个数量级以上，所制得的锂离子电池3C容量/0.5C容量可提升10％以上，低温‑20℃放电容量提升11％以上，电压平台提升145mV，循环寿命提升比例达到65％。此应用范围，满足高山滑雪、越野滑雪、雪车雪橇等场馆环境温度条件对移动供电系统的要求。

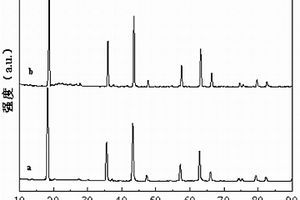

钒、钼掺杂锂离子电池正极材料的制备方法 617

 0

一种钒、钼掺杂锂离子电池正极材料的制备方法。本发明属于离子电池领域，具体涉及一种钒、钼掺杂锂离子电池正极材料的制备方法。本发明目的是为了解决现有锂离子电池循环稳定性差的问题。一、将锂源、锰源、钴源、镍源、钒源、钼源和络合剂混合后溶于去离子水；二、调节pH值，然后干燥；三、先预烧，再煅烧，冷却至室温，得到钒、钼掺杂锂离子电池正极材料。本发明合成的钼掺杂锂离子电池正极材料结晶颗粒均匀；充放电测试表明，正极材料具有更高的容量保持率，循环伏安测试表明，具有很好的可逆性。

制备锂铝硅系微晶玻璃超细粉末的高分子网络凝胶法 827

 0

一种制备锂铝硅系微晶玻璃超细粉末的高分子网络凝胶法,涉及一种微晶玻璃粉末的合成方法。本发明按如下步骤进行制备:a.将TEOS溶于水中,用硝酸调节pH=2～3;b.分别将含锂化合物和含铝化合物溶解于稀硝酸中;c.待TEOS溶液透明后,将上述a步骤和b步骤得到的溶液混合均匀;d.向混合液中加入有机单体和交联剂;e.升温至70～100℃,然后加入引发剂,搅拌均匀,5～30分钟后得到湿凝胶块;f.将湿凝胶块在120℃下干燥12小时或在微波炉中用高火加热15～30分钟,得到干凝胶块;g.将干凝胶块在研钵中研磨后,置于煅烧炉中加热到600～1200℃,保温1～2小时,得到锂铝硅系微晶玻璃超细粉末。它具有成本低、合成速度快、纯度高和粒径小的优点。

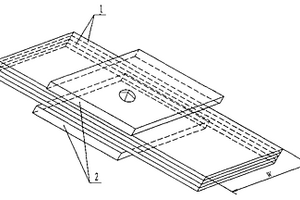

锂离子动力电池集流排 603

 0

锂离子动力电池集流排,它涉及一种锂离子动力电池集流排。本实用新型解决了现有的极耳与极耳夹片采用螺丝钉紧固在一起而存在的生产效率低及紧固的程度不容易控制导致电池容量偏低的问题。本实用新型的方案一:多个极耳(1)置于两个极耳夹片(2)之间,多个极耳(1)和两个极耳夹片(2)通过铆钉铆接紧固为一体;方案二:多个极耳(1)置于U字形极耳夹片(2)内,多个极耳(1)和U字形极耳夹片(2)通过铆钉铆接紧固为一体。本实用新型减小了锂离子动力电池的内阻,提高了锂离子动力电池的充放电倍率性能,从而提高了锂离子动力电池的容量,提高了生产效率,同时还降低了人工成本。

高比强度镁锂基复合材料及其制备方法 933

 0

本发明提供一种高比强度镁锂基复合材料及其制备方法，该材料以超轻镁锂合金LA141作为基体，多壁碳纳米管为增强体，由以下方法制备而成：(1)利用电泳沉积技术制备MWCNTs膜层；(2)累积叠轧制备LA141/MWCNTs板材；(3)搅拌摩擦加工制备LA141/MWCNTs复合材料。本发明的镁锂基复合材料及其制备方法，通过采用电泳沉及技术、累积叠轧技术和搅拌摩擦加工相结合，从而实现了镁锂基复合材料的制备。该方法操作简单，成本较低，制备出了具有超细晶、增强体分布均匀和比强度较高的复合材料。
