全部
▼
热搜：

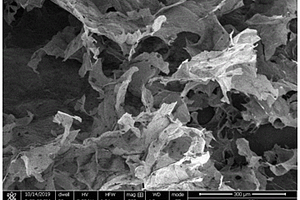

本发明公开了一种吸附和光催化位点分离的CTFs/GO复合材料及其制备方法和应用。在常温常压下，由氧化石墨烯（GO）作为吸附基底构筑气凝胶，共价三嗪骨架（CTFs）作为光催化剂负载于氧化石墨烯上，形成CTFs/GO复合材料，该复合材料中的GO和CTFs分别作为吸附基底和光催化位点，对二苯甲酮类紫外吸收剂具有超高的吸附和光催化降解速率，且可通过调节CTFs的负载量对其吸附和光催化性能进行调控。本发明的CTFs/GO复合材料既采用绿色环保的方法合成，又对二苯甲酮类污染物具有超高的催化降解性能，使用后的CTFs/GO复合材料便于回收利用，本发明的CTFs/GO复合材料可用于环境修复、化工等领域。
1085
0
本发明涉及一种软磁复合材料的制备方法。软磁复合材料以片状Fe、Fe‑Si、Fe‑Ni、Fe‑Ni‑Mo、Fe‑Si‑Al、非晶纳米晶软磁合金粉末为原材料；将钝化剂和软磁合金粉末混合，经搅拌、烘干，得到钝化粉；将钝化粉装入成型模具中，在压制过程中施加外磁场取向；磁场取向方式有2种：或沿磁环平面方向旋转样品或旋转磁场，或采用径向4磁极对样品进行对向交替充磁取向；采用B2O3、V2O5、Bi2O3、Na2CO3、Mn2O3、Sb2O3、CuO和低熔点玻璃粉等低熔点化合物将磁环表面包覆，经400~1000℃真空退火1~48h，使低熔点化合物经颗粒界面扩散至磁环内部，提高磁体电阻率，炉冷至室温，获得软磁复合材料。本发明的优点是：片状结构可有效降低涡流损耗，提高磁导率；经界面处渗透扩散得到的绝缘层非常薄，磁环磁导率高。
1064
0

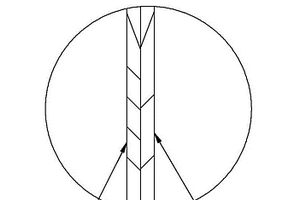

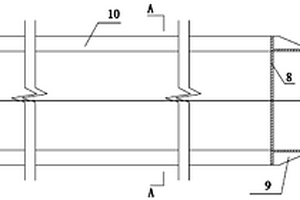

本发明提供了一种预应力复合材料叠合大直径管桩及其制造方法,其各管节采用采用超高性能纤维改性水泥基复合材料UHPFRC作为基体,并在UHPFRC外侧设有超高韧性水泥基复合材料UHTCC控裂防护层,在桩顶管节顶部外围设有钢板环箍,桩底管节底端设有法兰盘,管壁内配有螺旋箍筋,并设置预留孔道,通过张拉穿过所述预留孔道的纵向预应力筋将各管节拼接为一体,所述预留孔道在纵向预应力筋张拉完成后通过注压水泥净浆填充密实,钢管桩尖与桩底管节法兰盘通过焊接连接,并在钢管桩尖与法兰盘的相交部位设有加劲板。本发明充分提高管桩的延性、冲击韧性及耐久性能。
929
0
本申请公开一种金属有机框架复合材料及其制备方法和应用，包括环糊精金属有机框架材料和负载于环糊精金属有机框架材料上的纳米银和咖啡酸；纳米银的负载量为复合材料总质量的4～5％；咖啡酸的负载量为复合材料总质量的11～12％。将环糊精金属有机框架材料置于含硝酸银的乙醇溶液中，反应得负载纳米银的环糊精金属有机框架复合物；将所得负载纳米银的环糊精金属有机框架复合物置于含咖啡酸的乙醇溶液中，反应得同时负载咖啡酸及纳米银的环糊精金属有机框架复合材料。本申请的方法操作简单，反应温和，首次采用了振荡法制备负载纳米银的环糊精金属有机框架材料，首次制备同时负载纳米银及咖啡酸的环糊精金属有机框架材料。
703
0

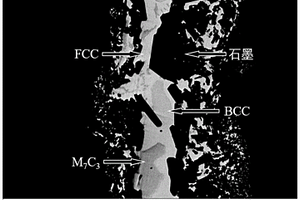

本发明公开了一种采用高熵合金钎焊连接C/C复合材料的方法，它先C/C复合材料进行表面处理，将高熵合金AlCoCrFeNix切割、打磨至厚度为70μm（±10μm），做成钎料箔片；将C/C复合材料和钎料箔片装配好，置于真空钎焊炉中加热活化处理，即制备完成。本发明的方法，所采用的高熵合金钎料对C/C复合材料具有优良的润湿性，润湿主要通过Ni的作用以及溶解扩散反应实现。焊接过程中，母材和接头之间的残余应力通过M7C3的形成，BCC相的增多以及复合结构层的形成得到充分缓解，接头强度最高可达21.93 MPa。此外焊缝中高熵组织得以保留，确保了接头高温强度的稳定性，具有重要的研究前景。

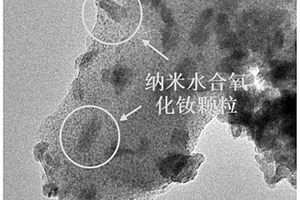

本发明公开了一种基于树脂基载钕纳米复合材料及其制备方法和在深度去除水中磷酸根的应用，应用方法为：含磷酸根废水经过滤除去悬浮颗粒后，调节滤液pH；将含磷酸根废水滤液通过填充树脂基纳米复合材料的吸附塔，得到深度净化的水体；待中吸附塔出水磷酸根离子浓度达到穿透点时停止吸附，对复合材料进行脱附再生和转型；最后将复合材料清洗至吸附塔出水接近中性，循环使用。本发明以季铵基化聚苯乙烯‑二乙烯苯共聚球体为基体负载氢氧化钕纳米颗粒所得到吸附材料可深度去除水体中磷酸根，试验发现水体pH值为2.0‑12.0时，且共存有高浓度Cl‑、NO3‑、SO42‑、HCO3‑和天然有机物情况下，仍使出水的磷酸根含量从小于0.05‑30 mg/L降低至0.01 mg/L以下（以P计），且材料能重复使用。

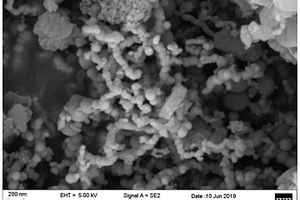

本发明公开了一种球磨生物炭载硫化纳米零价铁复合材料的制备方法，该方法包括取花生壳，烘干后磨成粉末，炭化，得到生物炭；对生物炭球磨，得到球磨生物炭；将球磨生物炭加入至FeCl3水溶液中静置，再在惰性气体氛围下，滴加NaBH4，进行还原反应，再加入Na2S2O3·5H2O进行硫化反应，待硫化反应完成后，得到球磨生物炭载硫化纳米零价铁复合材料。本发明先通过球磨生物炭让生物炭的粒径更小，达到纳米级，再负载硫化纳米零价铁，让制备获得的球磨生物炭载硫化纳米零价铁复合材料的硫化纳米零价铁负载量得到有效提高，从而进一步提高了复合材料的六价铬去除效率，可用于处理和修复六价铬污染的地下水环境。
617
0
本发明属于金属基复合材料的制备技术，公开了一种金刚石/石墨烯/金属的复合材料的制备方法，关键技术是采用微波等离子体技术将含碳高分子材料转化为石墨烯作为金刚石和金属基之间的界面。该方法首先将含碳高分子材料制备成溶液；将溶液分多次加入金属粉末中进行碾磨混合均匀后烘干；再将烘干后的粉末与金刚石在球磨机中混粉后，使金刚石与包裹含碳高分子材料的金属粉末混合均匀；将混粉后的混合粉末放入自制模具中，在微波等离子体炉中热处理，随后在氮气氛围下冷却；将微波处理好的混合粉块放到石墨模具中，在热压炉里面烧结。该方法操作简单，成本低，能够实现高导热复合材料的制备，为复合材料在制备高导热电子封装材料扩展了应用范围。
本发明公开了一种Fe‑Ni金属氮化物复合材料及其制备方法和在葡萄糖传感器中的应用，所述Fe‑Ni金属氮化物复合材料的制备过程为：将镍盐和铁盐搅拌溶解到溶剂中，然后加入尿素，继续搅拌混合均匀，然后将混合液移入水热釜中在90℃~130℃下反应3‑7小时，随后自然冷却至室温，将反应液离心，所得固体用蒸馏水洗涤后干燥，干燥后的产物放置在管式炉中，在氨气气氛条件下进行焙烧，焙烧结束后冷却至室温，即得到黑色粉末状的Fe‑Ni金属氮化物复合材料纳米颗粒。本发明的Fe‑Ni金属氮化物复合材料能够很好的用于葡萄糖的电化学检测，检测范围宽，可检测0.1‑9977µM的葡萄糖，灵敏度高达163.2µA mM‑1 cm‑2，检出限为39µM，具有良好的应用前景。
772
0

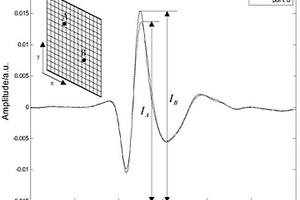

本发明公开了一种太赫兹时域光谱技术的玻璃纤维复合材料缺陷检测方法，该方法先用太赫兹波探头以0.1mm/次～1mm/次的步进对样品进行扫查，得到样品每个扫查点的太赫兹时域透射脉冲，对得到的时域透射脉冲数据进行分析，得到样品每个扫查点的时域透射脉冲幅值Ii，对所有的样品时域脉冲幅值Ii进行比较，得到样品时域脉冲幅值的最大值和最小值，将得到的每一样品点上的脉冲幅值Ii，设定Imin对应灰度值和Imax对应灰度值，求得样品点i对应的图像灰度值；计算所有样品点对应的图像灰度值，最终生成样品的灰度图。本发明采用透射式太赫兹时域光谱系统对复合材料进行检测，提取时域光谱数据，无需得到频域数据，操作流程简单，数据获取方便。
928
0

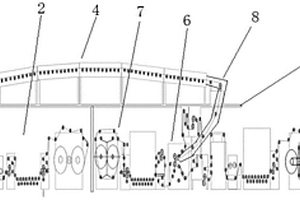

本实用新型涉及一种提升复合材料之剥离强度的涂布机，包括机架和安装于机架上的涂布材放卷机构、上胶机构、烘箱、贴合材放卷机构、复合机构和收卷机构，上胶机构用于对涂布材放卷机构牵引出的涂布材进行上胶；经过上胶后的涂布材牵引至烘箱；经过烘箱干燥后的涂布材牵引至复合机构，以与贴合材放卷机构牵引出的贴合材一同通过复合机构进行复合，得到复合材料；收卷机构用于对复合材料进行收卷；烘箱位于复合机构的顶部，烘箱与复合机构之间安装有与涂布材的牵引路径相匹配的保温罩。本实用新型通过保温罩的设计，使得涂布材出烘箱后携带的热量得以保存，进而提升了复合材料的抗剥离强度，还保证涂布材的洁净度，有利于提升复合材料的产品质量。
834
0
本发明属于形状记忆高分子复合材料领域，具体涉及一种光热驱动的形状记忆纳米复合材料及其制备方法和应用。其中，光热驱动的形状记忆纳米复合材料，所述形状记忆纳米复合材料包括环氧树脂基体和分散于环氧树脂基体中的二维MXene纳米填料。本发明的光热驱动的形状记忆纳米复合材料具有快速光响应效果，形状回复性能佳。

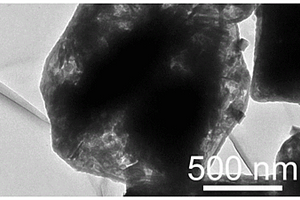

本发明公开了一种氯化钴封装氮掺杂碳空心立方体纳米盒子复合材料及其制备方法和其在制备锂离子电池负极中的应用。所述氯化钴封装氮掺杂碳空心立方体纳米盒子复合材料呈立方体形状，内部中空，包括氮掺杂碳盒子状外壳和封装于所述氮掺杂碳盒子状外壳内部的带有结晶水的氯化钴颗粒混合物，并且复合材料的外壳内部还留有空隙。制备方法：首先合成实心立方体形状的Co‑Co PBA，然后在其表面包覆PDA，将所得产物再进一步碳化和氯化，即获得所述复合材料。该复合材料结构简单，并具有循环性能稳定，比容量高，倍率性能优良的特点。
636
0
本发明公开了一种无卤阻燃增强聚酰胺复合材料及其应用，该复合材料按重量份计，包括如下组分：聚酰胺35～64份；增强填料10～50份；复合阻燃剂14～25份；所述复合阻燃剂为烷基次膦酸盐、多聚磷酸金属盐和含硅化合物的复配物。本发明的无卤增强阻燃聚酰胺复合材料，其阻燃等级可达UL94，V0、GWIT850℃、GWFI960℃，且具有良好的综合力学性能。本发明制备的无卤增强阻燃聚酰胺复合材料可承受320℃的成型加工温度。本发明的无卤增强阻燃聚酰胺复合材料应用于电子电气、电动工具、汽车、机械、仪表、航空航天及国防军工领域。
591
0
本发明涉及一种主副簧式复合材料板弹簧复合刚度计算方法。该计算方法首先根据复合材料力学计算复合材料主簧和副簧各横截面的弯曲刚度，通过公式推导给出了复合材料主簧和副簧各横截面弯曲刚度的计算公式。然后，基于有限差分理论，给出了复合材料主副簧共同工作后复合刚度的计算步骤，并推导了主副簧式复合材料板弹簧复合刚度的计算公式。本发明提出的计算方法不但为主副簧式复合材料板弹簧复合刚度计算问题提供了理论依据，而且计算精度高，适用于具有任意截面形状的主副簧式复合材料板弹簧复合刚度计算问题。此外，该计算方法也适宜编程计算，计算速度远高于有限元分析等传统计算方法，能显著缩短复合材料板簧的研发周期，降低研发成本。
730
0
本实用新型提供了一种铁铝复合材料的球形锅胆，铁铝复合材料包括铁层和铝层，铁层和铝层复合成片材，铁铝复合材料片材的厚度范围为1.5mm至3.5mm；铁层厚度比铝层厚度的值为0.4至1.3。应用本实用新型的技术方案，铁铝复合材料中的铝铁配比范围兼顾了锅胆的产品生产合格率和锅胆的煮饭效果。铁铝复合材料的铁铝配比合理，一方面在锅胆拉伸过程中，控制了锅胆的起皱、拉裂不良次品率，另一方面利用铁材料更好的蓄热效果，使煮饭效果更好。
614
0
本发明提供了一种利用稻壳/白云石制备碳/硅/钙镁复合材料的方法：将白云石和稻壳混合后，研磨至40～100目，得到混合粉末；将所得混合粉末在300～500℃下热解1～5h，之后降至室温，得到所述碳/硅/钙镁复合材料；本发明中白云石的加入提高了稻壳碳化过程中的床层孔隙率，降低了床层压降，使得碳化产物之一CO2更容易逸出，稻壳碳化过程更为完全；并且白云石在后续反应中与稻壳炭反应生成碳/硅/钙镁复合材料；本发明制备碳/硅/钙镁复合材料的方法步骤简单，原料廉价易得，工艺便于推广应用，将稻壳制备成生物炭后，不仅可以减轻其对生态环境的破坏，还能实现对稻壳的资源化利用。
本发明公开了一种Si/SiOx/G三元复合材料及其制备和作为锂离子电池负极材料的应用。所述Si/SiOx/G三元复合材料的制备方法，包括如下步骤：(1)将质量比为1:0.1～20的Si和SiOx在500rmin‑1～1000rmin‑1转速下球磨1h～60h得到Si/SiOx团簇；所述SiOx中，0<x≤2；(2)将质量比1:0.5～20的Si/SiOx团簇与石墨或者中间相碳微球在100rmin‑1～400rmin‑1转速下球磨1h～10h，得到Si/SiOx/G三元复合材料；两步球磨均在惰性气氛下进行。本发明公开了所述Si/SiOx/G三元复合材料作为锂离子电池负极材料的应用，具有高比容量和高循环稳定性。

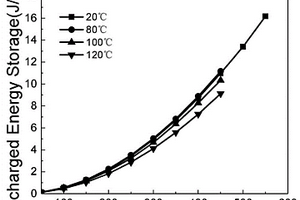

本发明公开了一种ABS基陶瓷纳米粒子复合材料在高温下作为储能材料的应用；经验证，ABS基陶瓷纳米粒子复合材料在80℃～120℃的高温环境下具有接近于室温下的稳定储能性能。相对常温20℃而言，80℃～120℃的高温下，ABS基陶瓷纳米粒子复合材料的可释放密度仅下降10％～40％，储能效率下降5％～10％左右。整体而言，其在高温情况下的储能性能与常温条件下的储能性能基本保持一致。在105次循环充放电的疲劳测试后，ABS基陶瓷纳米粒子复合材料在80～120℃下的性能对比前后并无明显性能下降，说明复合薄膜在高温情况下仍较为稳定，可广泛的应用于需求耐高温且稳定的应用场景。
1112
0
本发明涉及阻燃复合材料技术领域，为解决传统聚磷酸铵阻燃剂原料不可再生、制备过程繁琐、含有毒物质的问题，提供了一种天然蛋白质协效阻燃复合材料及其制备方法，所述天然蛋白质协效阻燃复合材料包括以下组分：高分子树脂，阻燃剂和天然蛋白质。本发明以天然蛋白质为协效剂，充分利用了大自然的可再生资源，符合绿色环保和可持续发展的要求，既能减少石油资源的消耗又能保护环境；通过将天然蛋白质会与高分子树脂及阻燃剂复配得到天然蛋白质协效阻燃复合材料，协效剂与阻燃剂有明显的正协同作用，能够大幅度提升阻燃剂的阻燃效率。

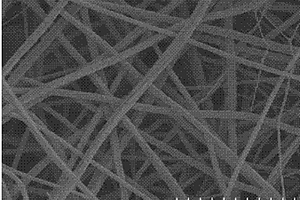

本发明公开了一种金属硫化物及碳的复合材料的制备方法和其在钠离子电池中的应用。其中硫化物主要包括FeS、CuS、NiS、CdS、SnS2、SnS、Sb2S3、Bi2S3等，复合材料由金属硫化物和C通过复合方法制备，其中硫化物所占的物质的量百分比为40‑80%。本发明采用了不同方法引入硫源进行硫化以及静电纺丝法进行金属硫化物及碳的复合材料的制备，其中引入硫源分别采用了原位引入和后处理法。本发明制备的金属硫化物及碳的复合材料用作钠离子电池负极材料，具有比容量高，循环稳定性好的优点，同时制作成本低，适于钠离子电池大规模开发与应用。
945
0
本发明公开了一种介孔炭微球载复合材料催化剂及其制备方法与应用。所述的催化剂由介孔碳微球以及负载于介孔碳微球上的活性组分和碳量子点组成，所述催化剂的粒径尺寸在100～1000nm，所述的活性组分为铂、钯、铱、钌、铑中的一种或几种的组合；基于载体的质量，所述活性组分中各金属的负载量为：钯0wt％～10.0wt％、铂0wt％～10.0wt％、铱0wt％～10.0wt％、钌0wt％～10.0wt％、铑0wt％～10.0wt％，且钯、铂、铑的负载量不均为0，活性组分总负载量为1.0～20％；所述碳量子点的负载量不高于30.0wt％。本发明提供了所述的介孔炭微球载复合材料催化剂在式(I)所示的氯代硝基苯选择性催化加氢合成式(II)所示的氯代苯胺的反应中的应用，表现出高转化率、高催化活性、高稳定性的特点。
1064
0
本发明涉及一种改性蛤蜊壳-壳聚糖复合材料及其应用，复合材料采用蛤蜊壳颗粒为原料，经过造孔改性后与壳聚糖进行桥接制备得到；具体为：（1）将蛤蜊壳研磨至10～50微米粒径后，加去离子水配置成10～30%悬浮溶液，超声振荡过程中加入0.1～1mol/L的盐酸溶液，并进行搅拌15～30分钟，然后固液分离，取颗粒在500～1200℃下煅烧2～6个小时制备得到改性蛤蜊壳；（2）将改性蛤蜊壳加至0.1～0.5mol/L的壳聚糖的0.05mol/L碳酸铵溶液中进行超声搅拌15～60min，固液分离后取固体，进行干燥后即得本发明复合材料。本发明复合材料各组分间结合稳定，孔隙发达，对低浓度磷超标废水处理能力强，且具有重金属捕捉能力好、抑菌效果强等优点，本发明可应用于废水处理等行业。
1089
0
本发明提供一种高强度环氧树脂复合材料，其特征在于通过简单搅拌，就能使氧化纳米碳材料极快速地从水相转移到三缩水甘油基对氨基苯酚相中；除水、高温处理后，加入固化剂等，然后固化得到高强度环氧树脂复合材料。所述氧化纳米碳材料选自氧化石墨烯、氧化碳纳米管、氧化气相生长碳纤维中的任一种或任意多种。本发明简便、高效，不需要对氧化纳米碳材料进行酰氯化等化学改性，不使用任何有机溶剂，加工时间短、能耗低，易于工业化；同时，纳米碳材料含量高、均匀分散，复合材料的力学性能突出。本发明可用来制备高强、高耐磨及导电的胶黏剂、模塑料、涂料以及长纤维复合材料，在航空航天、汽车、建筑补强、电力电子、体育器材等领域用途广泛。
755
0

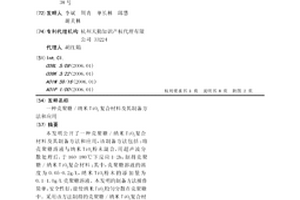

本发明公开了一种壳聚糖/纳米TiO2复合材料及其制备方法和应用，该制备方法包括：将壳聚糖溶液与纳米TiO2粉末混合，用超声波分散处理后，于160-180℃下反应1-2h，制得壳聚糖/纳米TiO2复合材料；其中，壳聚糖溶液的浓度为0.05-0.2g/L，纳米TiO2粉末的添加量为0.1-1.0g/L壳聚糖溶液。本发明的制备方法操作简单，安全性好，能使纳米TiO2均匀分散在壳聚糖中。采用该方法制得的壳聚糖/纳米TiO2复合材料结构稳定，具有较好的力学性能和加工性能，可用于制备纤维材料；且该复合材料能有效分解水稻白叶枯病原菌的胞外多糖，对水稻白叶枯病原菌具有抗菌活性，光催化效率高，用于水稻栽培中能有效防治水稻白叶枯病。
689
0

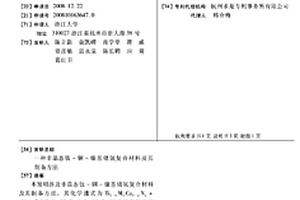

本发明涉及非晶态钛-铜-镍基储氢复合材料及其制备方法，其化学通式为 Ti2-xMxCu1-yNy+zNi，式中0≤x≤0.5，0≤y≤0.3，M为能与氢反应生成金属氢 化物的金属元素Zr、Mg、Ca或稀土中的一种，N为Al或过渡元素Cr、Fe、Ni、 Mn和Y中的一种，0.5≤z≤2.0，z为Ni重量与Ti2-xMxCu1-yNy重量的比值。同 现有储氢电极合金比较，本发明的非晶态钛-铜-镍基储氢复合材料实现了在室温 下电化学储氢，用这种材料制作的电极，具有低成本和高放电容量特点，特别 适用于低成本高比能量镍氢电池。
本发明公开了一种纳米硅复合材料、电池负极和固体电池及其制备方法和用途。一种纳米硅复合材料的制备方法，包括如下：纳米硅、纳米碳材料、四(4‑氨基苯基)乙烷和2,5‑二甲氧基‑1,4‑二甲醛溶解于溶剂中，加入乙酸水溶液进行反应，热处理，得到所述的纳米硅复合材料。本发明制备了COFs/CNTs纳米硅复合材料，改善了硅材料的电导性和机械强度；并且采用Li6PS5Br前驱体溶液渗透进入复合负极片内部，利用液相传输提高了极片锂离子传输性能，显著降低了固体电池的界面阻抗，延长了固体电池的循环寿命。

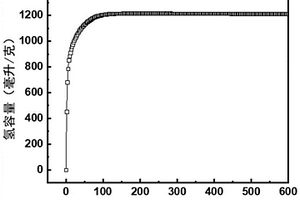

本发明涉及一种用于水解制氢的硅/金属氢化物复合材料及其制备方法。该复合材料以硅和金属氢化物为原料，金属氢化物为氢化钙、氢化镁、氢化钠中的一种；其中，硅含量的摩尔占比为0.3～0.5，制备方法主要包括：1)按照比例称取一定量的硅粉和金属氢化物粉末并置于球磨罐中，减压排气至真空状态；2)在氢气氛围下进行球磨，获得固体复合材料。该复合材料放氢不消耗电能和热能，并且具有较高的反应速率、转化率以及放氢容量；原料来源广，成本低；与水反应无需外加强碱环境，安全性较高；副产物环境友好，无有毒有害气体产生，在便携式氢源领域具有良好的应用前景。
本发明公开了一种ZIF‑67/CuBTC复合材料及其衍生物及方法与应用。以CuBTC作为基底材料，选用耐水耐热耐酸碱都较好的ZIF‑67材料作为负载材料，以海藻酸钠溶液作为螯合剂，采用常温浸渍法将ZIF‑67负载到CuBTC表面得到ZIF‑67/CuBTC复合材料。所述的ZIF‑67/CuBTC复合材料煅烧之后得到ZIF‑67/CuBTC的衍生物即Co3O4/CuO复合氧化物。本发明所述的ZIF‑67/CuBTC可应用于H2/CO2或H2/N2气体分离。所述的ZIF‑67/CuBTC的衍生物Co3O4/CuO复合氧化物可应用于CO的净化处理。本发明采用浸渍法，方法简单，操作条件温和，首次采用螯合剂海藻酸钠醇溶液有效地将拓扑结构不同的ZIF‑67和CuBTC复合在一起；所得ZIF‑67/CuBTC复合材料可以有效地应用于气体分离；所得ZIF‑67/CuBTC衍生物Co3O4/CuO复合氧化物在低温下有效地净化CO，在135℃可以达到CO地完全氧化。
本发明提供一种纤维素纳米晶和纤维素纳米纤维增强增韧水性聚氨酯复合材料的制备方法，包括：向水性聚氨酯分散液中加入纤维素纳米晶和纤维素纳米纤维，超声分散，分散液后处理得纤维素纳米晶和纤维素纳米纤维增强增韧水性聚氨酯复合材料。本发明的制备方法制得水性聚氨酯复合材料，纤维素纳米晶和纤维素纳米纤维在水性聚氨酯分散液中分散均匀，不易团聚且稳定性好；在保证复合材料具有良好的断裂伸长率的同时，保证了其拉伸强度和耐磨性，使其成为理想的天然合成革替代材料。
中冶有色为您提供最新的浙江杭州有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月27日 ~ 29日
2024年12月27日 ~ 29日
2025年01月03日 ~ 05日
2025年03月25日 ~ 27日
2025年04月27日 ~ 29日
