全部
▼
热搜：
本发明公开了一种制备无规连续性线团状低密度无机纤维增强热塑性复合材料装置及方法，装置包括分束管、与分束管连接的落纱管、固定连接分束管上部的固定杆及固定连接落纱管下部的摆杆，制备方法为将比例为10:90～90:10的连续性热塑性纤维与连续性无机纤维，通过装置实施长丝络合工艺，制备得到克重范围在150‑3000g/m2的无规连续性线团状低密度无机纤维增强热塑性复合材料，或再由毡压制成板，本发明主要根据无机纤维长度与复合材料刚性强度、拉伸性能、车用部品的复杂造型之间的线性关系，使用长丝络合法保持无机纤维的无规连续性，通过有效提高无机纤维在材料中的长度来解决传统低密度热塑性复合材料中无机纤维长度短，无法连续的问题。
753
0
本发明公开了一种纳米硒‑还原氧化石墨烯复合材料及其制备与应用，所述复合材料是将纳米硒超声分散于水中，再加入氧化石墨烯，搅拌复合，然后加入硼氢化钠，继续搅拌使GO还原为rGO，离心收集固体物，并用纯水分散、洗涤固体物，冷冻干燥，获得纳米硒‑还原氧化石墨烯复合材料。本发明纳米硒‑还原氧化石墨烯复合材料所制得的硒正极相较于普通的硒正极材料更容易达到高达4.2mg cm‑2的高Se负载量，且具有较高的比容量/面积容量，出色的循环稳定性和显着的速率能力，优于常规的硒正极材料。
1044
0

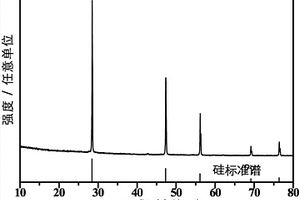

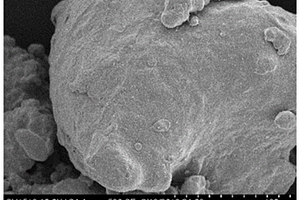

本发明公开了一种纳米硅基复合材料及其制备工艺，以及作为负极材料在锂离子电池的应用。所述纳米硅基复合材料具有核壳结构，以硅纳米颗粒为内核，以氟化碳为外壳。所述制备工艺，以价格低廉的粗硅和镁粉作为原料，经简单的合金化反应，后经自燃反应去合金化制备得到硅纳米颗粒，再经物理球磨将纳米硅和氟化碳复合，制备得到纳米硅基复合材料。采用上述方法制备的纳米硅基复合材料具有高的容量、高的首次库伦效率和优异的循环性能。该方法工艺简单、能耗低、利于工业化生产。
875
0

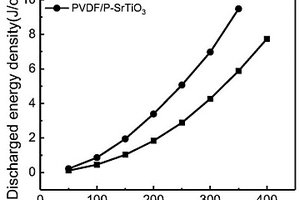

本发明公开了一种高介电高储能的二维片状钛酸锶复合材料及制备方法。介电复合材料制备中，高体积分数无机物粒子的加入，会导致聚合物的机械性能和击穿强度大幅度降低。所述的复合材料是由片状钛酸锶和PVDF基聚合物组成的；钛酸锶纳米片在复合材料中的质量分数为1～30％，钛酸锶纳米片的粉体片径为0.1～10μm，厚度为10～100nm；所述的PVDF基聚合物包含聚偏氟乙烯PVDF和基于PVDF的P(VDF‑CTFE)、P(VDF‑HFP)、P(VDF‑TrFE)、P(VDF‑CTFE‑TrFE)。本发明使用二维片状钛酸锶作为无机添加粒子，可以有效降低添加物的含量，避免高含量无机粒子添加导致的机械性能和击穿强度的下降。
633
0
本实用新型公开一种用于碳纤维复合材料电缆芯的联接锚固装置，包括联接环、楔形块、联接套筒和内空螺栓，联接环一端的内缘与联接套筒一端的外缘螺纹连接，联接环的另外一端为环形端；碳纤维复合材料电缆芯的一端插入楔形块后的外径与联接套筒的一端内径配合，碳纤维复合材料电缆芯的另外一端依次穿过联接套筒、内空螺栓，内空螺栓的外缘与联接套筒的另外一端的内缘通过螺纹联接；在联接套筒内灌注胶粘剂，胶粘剂固化后将碳纤维复合材料电缆芯的碳纤维杆和联接套筒紧固连接。本实用新型具有能够可靠、方便地对碳纤维复合材料电缆芯进行锚固的优点，使作用力较好地分布在接触表面，对FRP材料的机械损伤较小。
883
0
本发明提供一种尼龙‑聚苯醚复合材料及其制备方法。本发明第一方面提供一种尼龙‑聚苯醚复合材料，由90‑99.9wt％的第一组分和0.1‑10wt％的第二组分混合后注塑得到，其中：第一组分由30‑80wt％的尼龙、20‑65wt％的聚苯醚、1‑10wt％的扩链剂以及0.05‑2wt％的抗氧剂混合后挤出得到；第二组分为中空微球发泡剂。本发明提供的尼龙/聚苯醚复合材料，使用中空微球发泡剂作为发泡剂，能够提高PA/PPO复合材料的表观质量，而扩链剂有助于提高材料的相容性和熔体强度，有助于改善发泡剂的发泡效果，从而进一步提高复合材料的表观质量。
934
0

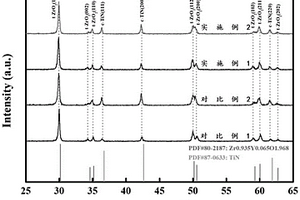

本发明公开了一种导电陶瓷复合材料的低温烧结方法：(1)将原料3YSZ、TiN按化学组成进行配料，再添加烧结助剂，加入去离子水湿法球磨后烘干；(2)将步骤(1)球磨烘干后的粉料在真空气氛和压力为60～90MPa下进行烧结，烧结温度小于等于1000℃，得到烧结产物；(3)打磨去除烧结产物表面的碳箔后，得到导电陶瓷复合材料。本发明还公开了上述低温烧结方法制备得到的导电陶瓷复合材料及其在受电弓滑板上的应用。该烧结方法实现了导电陶瓷复合材料的低温致密烧结，有效减少了烧结时间，降低了制备成本；且制备的导电陶瓷复合材料具有优异的导电性能和力学性能。
630
0

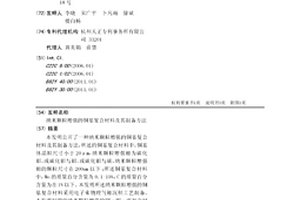

本发明公开了一种纳米颗粒增强的铜基复合材料及其制备方法，所述的铜基复合材料中，铜基体晶粒尺寸小于20μm，纳米颗粒增强相为碳化钼、或碳化钼与钼、或碳化钼与碳，纳米颗粒增强相的颗粒尺寸在200nm以下；所述铜基复合材料中，Mo的质量百分含量为0.1-15%，C的质量百分含量为在1%以下。本发明所述纳米颗粒增强的铜基复合材料采用电子束物理气相沉积工艺制备。本发明制得的纳米颗粒增强的铜-钼-碳复合材料具有优异的力学性能和电性能，采用的电子束物理气相沉积工艺简单，成本低，易于控制。
830
0

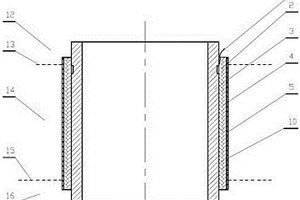

本实用新型公开了一种复合材料包覆隔离防腐的海工钢结构。海工钢结构位于海水飞溅区部位的外侧依次涂有防腐层、预应力缠绕的复合材料包覆隔离层和表面保护层；海工钢结构位于海水飞溅区部位开有环形渗水沟槽，环形渗水沟槽被复合材料包覆隔离层包覆后形成密闭的空间，密闭的环形渗水沟槽内设置一对或一对以上对称布置的海水渗漏检测装置，导线从复合材料包覆隔离层与海工钢结构之间的一端或者二端引出，海水渗漏检测装置的信号通过导线、电源提供给显示灯，构成一个检测回路。该复合材料被预应力缠绕于钢结构表面，防止海水渗入；采用双层防腐保护；实时监控防腐情况，出现防腐失败时及时精确定位，并进行及时修复，避免局部腐蚀而造成巨大损失。
891
0

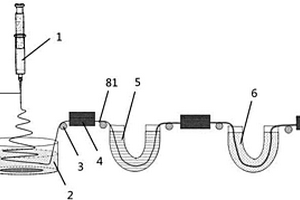

本发明涉及复合材料技术领域，具体为一种柔性可再生除湿复合材料及其制造方法，所述复合材料由内到外依次包括柔性热电材料层、绝缘层和除湿层，所述柔性热电材料层由高分子聚合物和电热材料经溶剂混合均匀后静电纺丝机纺丝、冷却、干燥获得；所述除湿层由吸湿材料和锁水材料经溶剂混合均匀后干燥获得。本发明是为了解决现有的除湿产品形状固定、不可再生等技术问题，而提供一种柔性可再生除湿复合材料及其制造方法，本发明的目的之一在于提供一种柔性可再生除湿复合材料，该材料具有较好的柔性、一体式可再生、可编织成任意的形状和尺寸；本发明的目的之二在于提供一种制造该材料的方法，该方法过程简单、容易实现，具有广泛的应用前景。
982
0
本发明涉及硅树脂复合材料技术领域，为解决目前Fe3O4聚合物超疏水复合材料耐候性差、粒子易团聚、粘结力差等问题，本发明提供了一种超疏水超顺磁硅树脂复合材料涂层的制备方法，在Fe3O4粒子表面包裹SiO2，再采用硅烷偶联剂对Fe3O4粒子进行改性，然后将改性Fe3O4粒子、硅树脂、分散剂分散成复合溶液，最后将复合溶液在基材上浸涂或旋涂干燥，制得超疏水超顺磁硅树脂复合材料。本发明的制备工艺简单，复合材料使用寿命延长，使材料具有良好的力学性能，附着力达到1级，同时还具有电磁屏蔽性能。
739
0
本发明提供了一种高导热导电碳纤维聚合物基复合材料及其制备方法；所述复合材料是以直径均匀的碳纤维为原料，利用气流网络成形技术以及针刺法制备平面内取向的碳纤维软毡，然后采用溶剂还原法将银纳米颗粒沉积在碳纤维表面，制备新型的碳纤维‑银纳米颗粒杂化纤维毡，利用真空抽滤法将高导热填料均匀掺杂到碳纤维‑银纳米颗粒杂化纤维毡中，最后通过真空辅助传递模塑料成型工艺(RTM)和退火过程制备得到。该复合材料在碳纤维基础上引入纳米银颗粒和其他高导热填料实现协同作用增加导热通路，利用压缩限域实现杂化碳纤维在聚合物中有序排列，通过低熔点纳米银熔融技术，将碳纤维之间以及与其他导热填料进行相互连接，增加复合材料的导热通路，降低填料间热阻，有效增加复合材料的导热、力学、电性能以及电磁屏蔽效能。
871
0
本发明公开了一种高效快速固化树脂基轻质复合材料及其制备方法，该方法包括如下步骤：1)选微粉双氰胺和电子级双氰胺作为复合固化剂，选择脲胺类和咪唑类作为复合催化剂，制成混合固化体系；选合适的空心玻璃微珠；将环氧树脂、增韧剂、成膜剂和溶剂，混合搅拌均匀，形成树脂混合液；2)将空心玻璃微珠加入到混合固化体系中，混合搅拌均匀后加入到树脂混合液中，形成轻质复合材料胶液；3)将轻质复合材料胶液涂覆于不经过表面处理的离型膜上，经过烘烤形成半固化片材，再将半固化片材经过压制，最终得到轻质复合材料。本方案降低了成型加工过程的温度，缩短了固化成型时间，降低了复合材料密度。
1025
0

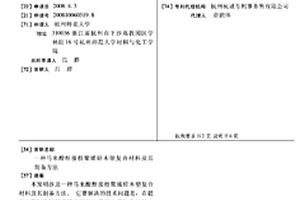

本发明涉及一种马来酸酐接枝聚烯烃木塑复合材料及其制备方法。它要解决的技术问题是:在提高木塑复合材料强度的同时,提高木塑复合材料中植物纤维的含量,从而提高木塑复合材料的外观木质感。本发明复合材料,其特征在于有以下原料:植物纤维粉、马来酸酐接枝聚烯烃和辅加塑料的重量为100份,其中植物纤维粉为60～85份,余为马来酸酐接枝聚烯烃和辅加塑料,其中马来酸酐接枝聚烯烃重量占40～100%(优选为70～100%)。
645
0

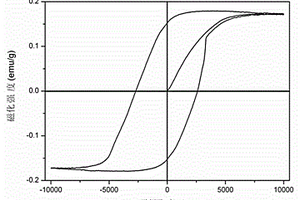

本发明公开了一种基于氟锆酸水解的软磁复合材料制备方法，具体为：将清洗后的铁基软磁粉体加入含氟锆酸的溶液中，控制pH＝3‑6之间，反应5～120min，冲洗干燥后获得预处理软磁粉体；将预处理后的软磁粉体加入润滑剂，在800～2000MPa条件下压制成型，置于惰性氛围中，200‑1000℃热处理30～240min，获得软磁复合材料。本发明是采用水解沉淀法在铁粉表面或铁基合金表面包覆ZrO2和Al2O3共包覆绝缘层，再经压制成型制得软磁复合材料，制得的材料可应用于开关电源、电动机磁芯、充电器磁芯、变压器磁芯等。
908
0
本发明公开了一种聚对苯二甲酸乙二醇酯复合材料。由聚对苯二甲酸乙二醇酯、木质素磺酸钠和苯并噁嗪三种材料制成；聚对苯二甲酸乙二醇酯的质量份数为70～99，木质素磺酸钠的质量份数为1～30，苯并噁嗪的质量份数为1～30；将三种材料干燥处理；将干燥处理后的聚对苯二甲酸乙二醇酯、苯并噁嗪与木质素磺酸钠进行熔融共混，得到共混复合材料；将共混复合材料进行注塑成型，得到复合材料样条；将复合材料样条进行加热固化；冷却至常温。本发明的聚对苯二甲酸乙二醇酯复合材料的热稳定性能和阻燃性能高，在薄膜片材、包装瓶、电子电器、汽车配件和机械设备等领域具有广泛的应用前景。
880
0
本发明公开一种碳负载过渡金属/过渡金属氮化物复合材料及制备方法，制备方法包含以下步骤：1)在保护性气氛下，将氨基氰加热熔化至形成澄清透明溶液，熔化过程中持续搅拌；2)将金属盐完全溶解于步骤1)所得氨基氰溶液中，得到混合溶液；3)向所述混合溶液中加入NaHCO3并搅拌，溶液变色并有沉淀物析出，继续搅拌至反应完全，冷却至室温后，得到含氢氰酸盐的固体混合物；4)将所述固体混合物清洗干燥后进行热处理，冷却至室温后得到碳负载过渡金属/过渡金属氮化物复合材料。通过本发明方法得到的复合材料纯度高、结晶性好、产率高，具有比表面积大、结构单元可控、稳定性良好等特性，可用于电池电极、催化剂、半导体等方面。
1044
0

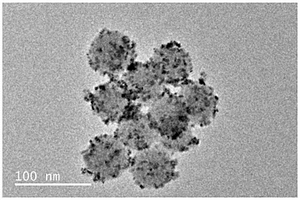

本发明涉及一种氧化铈/介孔硅的纳米复合材料，包含配体转换的氧化铈纳米晶和氨基修饰的介孔硅纳米粒子，配体转换的氧化铈纳米晶修饰于氨基修饰的介孔硅纳米粒子的表面；配体转换的氧化铈纳米晶与氨基修饰的介孔硅纳米粒子的质量比为1～20；配体转换的氧化铈纳米晶利用2-溴代异丁酸进行配体转换。本发明还涉及氧化铈/介孔硅的纳米复合材料的制备方法及其在创伤愈合或组织修复中的应用。该复合材料能够平衡创面的活性氧自由基水平，降低炎症水平，利用纳米桥联效应发挥黏合作用；而且制备反应体系温和，条件可控，所制备的材料均具有良好的生物相容性，具有良好的临床转化可能性。
1116
0
本发明公开了一种珍珠岩添加竹材发泡复合材料及其制备方法，属于建筑材料领域。本发明所述液化发泡复合材料的组成为竹碎料液化树脂30～40g、表面活性剂OP乳化剂和吐温-80均为1～2g、固化剂磷酸和70％的对甲苯磺酸分别为4～8g和1～2g、发泡剂正戊烷1～3g、粗MDI(PM-200多亚甲基多苯基异氰酸酯)12～18g以及20目膨胀珍珠岩5～20g。本发明所述方法通过先制备竹碎料液化树脂，再用竹碎料液化树脂与珍珠岩、表面活性剂、固化剂、发泡剂、粗MDI等混合发泡即得。本发明的液化发泡复合材料不仅轻质、而且保温性能和抗阻燃性能良好，还有效地降低材料的成本。
918
0

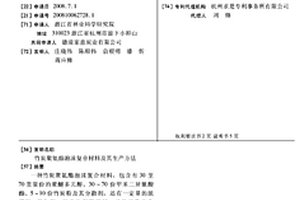

一种竹炭聚氨酯泡沫复合材料,包含有30至70重量份的聚醚多元醇、30-70份甲苯二异氰酸酯、5-10份竹炭粉及其分散剂,还有一定量的脱模剂、催化剂、发泡助剂等原料,经竹炭粉的生产、复合竹炭粉的制备、预聚物的配制、泡沫复合材料的制得四个生产步骤而成。本竹炭聚氨酯泡沫复合材料适用于制作车厢夹层材料、沙发、坐椅垫、床垫等,柔软舒适、富有弹性,并具有吸附游离甲醛、释放负离子、发射远红外性能强的优点,有利人体健康。
741
0

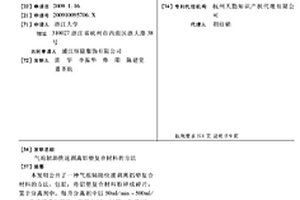

本发明公开了一种气泡辅助快速剥离铝塑复合材料的方法,包括:将铝塑复合材料粉碎成碎片,置于分离剂中,每升分离剂中以50ML/MIN～500ML/MIN的流速通入气体,升温至80～90℃,保温10～40MIN使铝和塑料完全分离,再经过滤、浮选分离、干燥分别得到铝和塑料;所述气体相对于所述分离剂成惰性;所述分离剂由如下重量百分比的组分组成:有机羧酸10%～99.9%,表面活性剂0.1%～1%,余量为水。该方法不需要特殊的设备,操作简单,所需成本低,利于工业化生产,可实现铝和塑料的分别回收,不仅提高了铝塑复合材料的回收利用价值,而且减少了废弃物对环境的污染。
1090
0

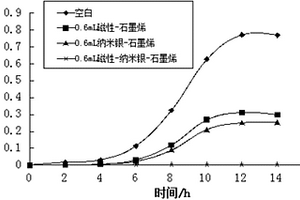

本发明公开了一种磁性-纳米银-石墨烯纳米复合材料的制备方法和应用，其中，该方法包括：(1)用Hummers法制备得到氧化石墨烯；(2)用溶剂热法在氧化石墨烯上负载四氧化三铁，得到磁性-氧化石墨烯复合材料；(3)用氧化还原法在磁性-氧化石墨烯复合材料上负载纳米银，得到磁性-纳米银-石墨烯纳米复合材料。所得的磁性-纳米银-石墨烯纳米复合材料杀菌效果好，并且可以磁性分离，在饮用水处理、生物医药方面有着广泛应用。
690
0

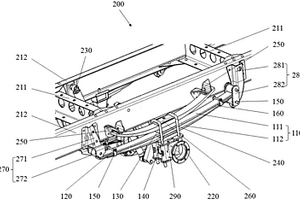

本发明提供了一种复合材料主副簧总成，包括：主簧，所述主簧至少部分地由金属材料制成；由复合材料制成的副簧；和设置在所述主簧和所述副簧之间的第一垫块，用于防止所述主簧的金属材料部分与所述副簧相接触；其中，所述第一垫块包括金属块体和橡胶构件，所述金属块体具有与副簧相接触的表面，所述橡胶构件布置成沿着金属块体的表面的受力的边缘周向延伸。本发明还提供了一种具有上述复合材料主副簧总成的悬架。本发明的方案，由于在各个金属材料与复合材料相接触的受力部位设置垫块或与垫块结构相同的压板、非金属块体等，使得金属材料与复合材料之间无摩擦，进而消除了传统板簧片之间发生摩擦产生的NVH问题，杜绝了板簧片之间的库伦阻尼。
960
0

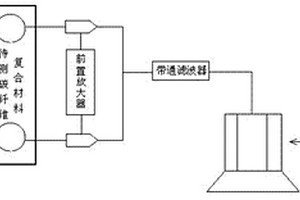

本实用新型公开了一种检测碳纤维复合材料破坏失效的声发射装置，它包括两个传感器、前置放大器、带通滤波器和声发射仪；所述两个传感器分别与前置放大器相连，前置放大器、带通滤波器和声发射仪依次相连；本实用新型的装置具有实时信号反馈连续、灵敏度高、操作简便等特点，可动态提取和反馈复合材料在加载过程中出现的破坏失效信息，整体探测和评价整个复合材料结构的缺陷状态；适应于监控复合材料结构的早期或临近破坏特性预测。本实用新型方法通过声发射测试获取幅值-时间图、能量-时间图、计数-时间图和幅值-位置曲线图，可准确、快速地确定复合材料在各个加载阶段的主导失效模式和失效机理，为深入研究复合材料的性能劣化机制提出技术支撑。
649
0
本发明公开了一种组合式防电磁辐射复合材料的制备方法，在不锈钢丝、玻璃纤维与高强聚乙烯纤维机织物上涂覆环氧树脂后作为预制件，将单个或多个预制件层叠铺层在模具中，采用模压成型设备对预制件进行模压成型，制得一种组合式防电磁辐射复合材料。本发明采用环氧树脂涂覆预制件，改变预制件中不锈钢丝比例，改变复合线复合方式，改变预制件的组织，即可得到不同类型的复合材料，同时保证制得的复合材料具有不同的厚度，表现不同的机械性能和防辐射性能；采用模压成型工艺，控制模压参数，制得组合式防电磁辐射复合材料，制备工艺流程简单，易于操作，所制复合材料适用领域广泛。

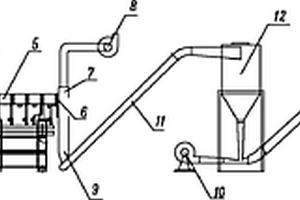

一种用于高份额植物纤维填充聚烯烃木塑复合材料的塑化造粒设备,包括平行双螺杆挤出机、切片装置、引风系统和旋风分离系统;其中,切片装置设计为开放式,安装在平行双螺杆挤出机的机头处,平行双螺杆挤出机的螺杆头部直接与大气相通。该设备的引风系统的进风口位于切片装置的正上方,旋风分离系统的进料口位于切片状置的正下方。本发明提供了一种能够良好适用于高份额植物纤维填充聚烯烃木塑复合材料的塑化造粒设备,该设备在植物纤维含量很高的木塑复合材料塑化造粒时不会降解、炭化,且脱挥效果良好。
1300
0

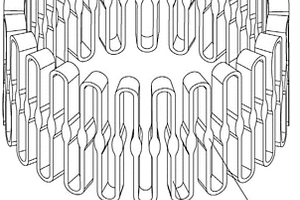

本发明涉及一种复合材料蛇形弹簧的制备方法，包括如下步骤：1)，选择玄武岩单向布和树脂备用；2)，将玄武岩纤维单向布裁切为与设计好的复合材料蛇形弹簧尺寸特性相适应的形状；将裁切后的玄武岩纤维单向布浸润树脂；将浸润树脂的玄武岩纤维单向布铺设在模具内，铺成预成型体；3)，将铺好预成型体的内模与外模合模选取合适的温度及模具压力，使复合材料蛇形弹簧固化成型；4)，复合材料蛇形弹簧完成固化成型并脱模后，将其放入恒温箱内进行后固化；在完成后固化处理后，对其进行去毛刺及打磨处理，制得复合材料蛇形弹簧。本发明制得的复合材料蛇形弹簧具有质量轻、耐腐蚀等优点，且自带限位功能，能显著提升联轴器的安全性和可靠性。
909
0
本发明公开了一种钴铬水滑石负载碘氧化铋复合材料，所述的复合材料按照如下方法制备：将0.4‑0.8mol/L的Co(NO3)2·6H2O水溶液和0.1‑0.4mol/L Cr(NO3)2·9H2O水溶液混合形成溶液A，将1.4‑1.6mol/L NaOH溶液和0.08‑0.1mol/L Na2CO3溶液混合配成溶液B；向碘氧化铋中同时缓慢加入所述的溶液A和溶液B并搅拌均匀，在氮气气氛下，在室温下搅拌10‑12h，得到反应混合液，经后处理得到目标产物。本发明所述的钴铬水滑石负载碘氧化铋复合材料可作为催化剂应用于光降解中性红，降解率可达到96.1％，且催化剂可以循环利用，解决了传统催化剂难以回收的缺点。
670
0

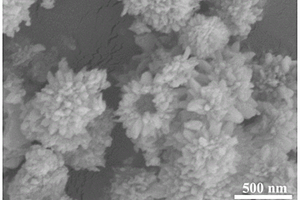

本发明涉及一种四氧化三钴/氧化铜复合材料、制备方法和用途。该复合结构是由不同的多孔纳米片穿插堆叠形成的分级结构，四氧化三钴与氧化铜均匀分布复合；所述复合材料采用水热法和高温热分解法制备。本发明采用一步水热法促使不同碳酸盐协同自组装形成复合碳酸盐前驱体，结合高温热分解获得四氧化三钴/氧化铜复合材料，工艺简单、可靠、重复性高，过程容易控制和实现，环境友好，同时可通过调节铜盐和钴盐的加入量调控复合材料的成分。所述复合材料具有多孔分级结构，结构稳定性高，可以应用于锂离子电池负极材料，有效缓解体积膨胀，实验表明该复合材料表现出极高的比容量和优异的循环性能，具有良好的应用前景。
884
0
本发明公开了一种碳纳米粒子-离子凝胶复合材料的制备方法，包括下述步骤：步骤一：将离子液体溶入甲酸溶剂，混合均匀，加入有机硅烷，搅拌均匀后密封静置24~48小时，然后暴露在空气中6~8天，使用萃取剂回流得到离子凝胶；步骤二：将碳纳米粒子溶于丙酮，加入与步骤一相同且等量的所述离子液体，搅拌均匀，再加入步骤一所得到的离子凝胶，静置3~4天，得到碳纳米粒子-离子凝胶复合材料。本发明得到的碳纳米粒子-离子凝胶复合材料具有优良的磁光特性，在磁光电器件方面有重要的应用价值。
中冶有色为您提供最新的浙江杭州有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月27日 ~ 29日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年03月25日 ~ 27日
2025年04月27日 ~ 29日
