北京北京有色金属加工技术理论与应用

富锂锰基材料、其制备方法及锂离子电池 1105

 0

本发明提供一种富锂锰基材料及其制备方法，相对传统制备方法具有较高的容量。所述富锂锰基材料通式为：xLi2MnO3·(1-x)Li(Ni0.7-yMn0.15Co0.15My)O2，0.4≤x≤0.7，M为掺杂元素，0.01< y< 0.05，该富锂锰基材料经过混合金属氧化物包覆及M金属掺杂两道改性，提高了材料的导电性和高电压下材料的稳定性，使得该产品具有较高的容量和循环性能好等优点。另外，本发明提出了采用该富锂锰基材料为正极材料的锂离子电池。

基于锂枝晶生长的锂离子电池在线检测方法及装置 1076

 0

本发明提供了一种基于锂枝晶生长的锂离子电池在线检测方法及装置,主要技术方案是：获取待测锂离子电池原始状态下的超声波形图像及内部具有锂枝晶的锂离子电池的特征超声波形图像；在预设条件下对待测锂离子电池进行充放电试验；在充放电过程中，获取待测锂离子电池的超声波形图像；将待测锂离子电池的超声波形图像与所述待测锂离子电池未测试前的超声波形图像进行对比以获取两者之间的差异信息，并在所述差异信息与相应位置处的所述波形信息一致时，定性判断所述待测锂离子电池内部有锂枝晶形成。可以实时检测待测锂离子电池内部锂枝晶的生长状态，检测方法简单易行，便于实现，保证了电池的完整性，避免了安全事故的发生。

锂矿浸出渣提锂的方法 799

 0

本发明涉及金属冶炼技术领域，具体提供一种锂矿浸出渣提锂的方法，包括：将干燥的浸出渣与硫酸盐添加剂混合均匀，对混合后的第一物料进行研磨活化；将活化后的第一物料与浓硫酸混合，将混合后的第二物料进行热处理，热处理过程喷入钙剂固铝；对热处理后的第三物料进行水浸出或者酸浸出提锂；提锂后的浸出液循环用于第三物料的浸出，提锂浸出液添加双氧水和氢氧化钠沉淀铝、铁杂质，杂质经固液分离去除后，向浸出液中添加碳酸钠，然后分离固液混合物得到碳酸锂，沉锂余液直接用于第三物料浸出或者采用蒸发结晶获得混合硫酸盐回用。根据本发明的方案，锂矿浸出渣锂浸出率>90％，浸出液铝离子浓度<0.5g/L，锂综合回收率>80％，锂浸出渣中锂资源得到有效回收。

基于锂离子固态电解质的锂元素提取方法及装置 778

 0

本发明公开了一种基于锂离子固态电解质的锂元素提取方法及装置，其中，方法包括以下步骤：将参加反应的金属材料插入含有锂盐溶液的阳极中，得到阳极集流体的活性电极；将惰性材料插入含有氯化锂水溶液的阴极中，得到阴极集流体的惰性电极；将阳极集流体与阴极集流体隔离，并在电场驱动下，将含有锂盐液体中的锂离子通过锂离子固态电解质或含有锂离子固态电解质的混合物从阳极迁移到阴极，在惰性电极提取到锂元素。该方法可以利用锂离子固态电解质对锂离子的高选择通过性，通过电化学的办法实现对海水和盐湖水中锂离子的高效和低成本提取。

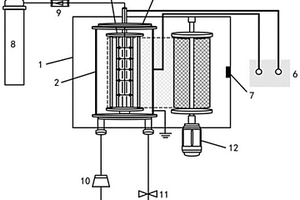

锂液流电池反应器及电极悬浮液嵌锂合成方法 958

 0

本发明公开了一种锂液流电池反应器及电极悬浮液嵌锂合成方法。所述电池反应器是在反应罐内固定一个或多个由负极集流芯、锂负极、镂空套管、多孔隔膜和正极集流芯构成的组装结构。利用该电池反应器能够对电极悬浮液进行电化学合成嵌锂，将电极悬浮液注入反应罐，在反应罐内锂负极脱嵌的锂离子通过镂空套管的孔隙、多孔隔膜，最终嵌入到电极悬浮液的活性材料颗粒中，通过调节电极悬浮液的流速、电压和循环反应的次数，来控制反应罐内电极悬浮液的电化学合成过程和嵌锂程度。该方法能够得到稳定的富锂电极材料或者具有较高电容量的亚稳相含锂合金，从而提高电池的能量密度和循环寿命。

锂金属电池负极材料的锂枝晶抑制装置、系统及方法 887

 0

本发明提供一种锂金属电池负极材料的锂枝晶抑制装置、系统及方法，依据增加材料的亲锂性可以降低金属锂的成核与扩散势垒，扩大的层间距可提供锂在材料内部扩散通道，从而加快锂输运动力学抑制负极锂枝晶生长的理论基础，采用高能介质使碳原子层活化膨胀，增大的层间距可提供碳原子层内空间作为锂的体相扩散通道，可以加速电极界面的电化学动力学。高能介质处理后的锂金属电池负极材料表面与内部均具有稳定分散金属锂、调节锂扩散的功能，可以抑制锂枝晶的产生，提高锂金属电池负极的循环稳定性。

二次锂离子电池正极材料硅酸镍锂的制备方法 1125

 0

本发明实施例提供一种二次锂离子电池正极材料硅酸镍锂的制备方法。 属二次锂离子电池正极材料制备领域。该方法包括：将25～35质量份的锂源 化合物、15～25质量份的二价镍源化合物、20～30质量份的纳米SiO2和25～35 质量份的去离子水混合，向混合后的混合物中加入有机酸调节混合物的pH值 为4～6.8，搅拌1～6小时，球磨3～24小时，将球磨后的混合物喷雾干燥后在 空气中在550～850℃温度下煅烧6～18小时，制得纯度为95％～100％、均粒径 为100～500nm的均分散的硅酸镍锂LiNiSiO4纳米颗粒。该方法工艺步骤简单、 原料来源广泛且原料价格低廉，合成的硅酸镍锂LiNiSiO4材料为六方晶形具有 磷酸铁锂材料的一切优点，还具有高的电导率和振实密度，可作为理想的二 次锂离子电池正极材料。

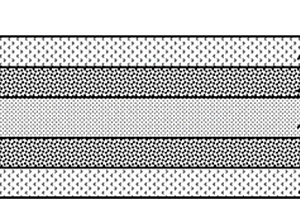

金属锂电池用隔膜及其制备方法和相应的金属锂电池 882

 0

本申请涉及一种金属锂电池用隔膜及其制备方法和相应的金属锂电池。本申请的隔膜包括基膜和涂层，其中所述涂层包括能与金属锂通过原位电化学或化学反应形成锂合金的亲锂氧化物和能与金属锂反应的无机固态电解质。通过本发明特定设计的隔膜设计，解决了锂电池中金属锂沉积不均匀的问题，进而提高了电池倍率性能和安全性能。当本发明的锂电池中采用含氟电解液时，本申请所涉及的涂层与含氟电解液的联用使得锂电池具有极其优异的安全快充效果。

防止尖晶石钛酸锂基锂离子二次电池胀气的电解液 1078

 0

本发明提供了一种防止尖晶石钛酸锂基锂离子电池胀气的电解液体系。在有机电解液体系中加入添加剂，该添加剂在电池循环过程中由于自身的还原反应在Li4Ti5O12电极表面形成一层固体电解质膜，阻止钛酸锂电极和有机电解液的直接接触，从而防止产生胀气；添加剂由有机硼酸锂盐和含酰胺基团或酰亚胺基团的有机物组成，添加剂的添加量为电解液体系总重量的0.2-10wt％。本发明采用有机硼酸锂盐作为有机电解液的成膜添加剂，其在电池循环过程中由于自身的还原反应在电极表面形成一层稳定的SEI膜，而含酰胺或酰亚胺基团的有机物则可以与电解液中的痕量水分反应，抑制LiPF6高温下的解离，从而防止胀气现象，提高了电池的循环寿命。

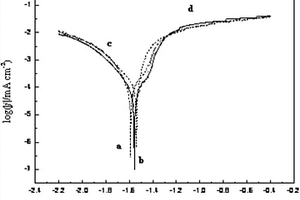

镁锂合金电化学性能的控制方法以及镁锂合金 1174

 0

本发明提供的镁锂合金电化学性能的控制方法，突破了传统的单纯使用铸态镁锂合金的思路，对铸态镁锂合金坯料进行挤压操作，通过控制合金坯料的温度、挤压筒的温度、挤压模具的温度、保温时间等因素，使得挤压后的镁锂合金在0.7mol/L-1.0mol/L?NaCl溶液中的腐蚀电位达到-1.8V至-1.4V、开路电位达到-1.8V至-1.5V、恒电流氧化电位达到-1.6V至0V、电化学阻抗达到30-160Ω·cm2，相比于纯铸态的镁锂合金，电化学性能得到大幅度提升。

用水作为循环工作物质(水洗循环法)以提高含锂卤水膜法分离锂的回收率的方法 760

 0

本发明涉及一种提高盐湖卤水中锂的回收率的方法，尤其从高含盐、高镁锂比盐湖卤水和盐田生产钾肥后浓缩含锂老卤中用膜法分离镁和锂，提高锂回收率的方法。该方法是用水作为循环工作物质将高含盐、高镁锂比原料卤水稀释到180g/L以下，再通过一级或多级压力驱动分离膜分为浓缩液和透过液，浓缩液中含盐量相当于原料卤水或者更高；透过液中锂占原料液中锂资源的2/3左右，再通过反渗透膜系统或者膜蒸馏系统进行浓缩分离得到淡水和浓水，将淡水循环，稀释原料卤水；浓水沉淀回收碳酸锂，沉淀后的上清液一部分返回稀释原料卤水。该方法能够显著降低分离膜系统的压力，降低运行成本，并提高回收率，以提高高含盐卤水中锂的回收率。

锂电正极材料的制备方法及锂电正极材料 955

 0

本发明提供了一种锂电正极材料的制备方法，尤其是一种锂电正极材料的低能耗制备方法及由其制得的锂电正极材料。该制备方法为将锂源与前驱体按(1.0‑1.07):1混合均匀，以1.0‑2.5℃/min的升温速率升温至940‑960℃，烧结10‑15h，即得。所制得锂电正极材料烧结料的硬度低，进而在后续破碎工序中采用弱破的方式来使正极材料保持颗粒完整性，减少细粉产生，降低正极材料的制造成本。

铝基富锂渣制备碳酸锂的方法 882

 0

本发明涉及的一种铝基富锂渣制备碳酸锂的方法，步骤为：(1)将铝基富锂渣与水混合制备铝基富锂渣浆液；(2)铝基富锂渣浆液碳化浸出得到碳化浸出液和碳化浸出渣；(3)碳化浸出液中锂含量＜6.00g/L，则将碳化浸出液返回步骤(1)，重复碳化浸出至锂含量为6.00～9.00g/L，将锂含量为6.00～9.00g/L的碳化浸出液热解得到粗碳酸锂和热解母液；(4)用80～95℃的水洗涤碳化浸出渣得到洗液和氢氧化铝；(5)热解母液和洗液返回步骤(1)；(6)将粗碳酸锂碳化精制得到纯度＞99.5％的碳酸锂产品。本发明方法工艺过程简单、制备的产品纯度高，且易与现有氧化铝生产流程嫁接，便于推广应用。

锂离子电池可逆锂损耗的定量检测方法 1082

 0

本发明公开了一种锂离子电池可逆锂损耗的定量检测方法，至少包括如下步骤：(1)锂离子电池负极可逆锂消耗量预估；(2)将电池进行放电；(3)将电池拆解后用提取液溶出负极中的锂；(4)绘制Li的标准工作曲线，测定步骤(3)中得到的含锂溶液中锂的含量，并计算负极表面总的锂含量；(5)计算负极可逆锂的消耗量。本发明是一种可靠的锂离子电池负极所消耗的可逆锂含量的检测方法，这在电池诊断领域意义重大，一方面可以更全面地掌握电池寿命失效机制，并以此为根据更好的控制电池的使用条件从而延长电池的使用寿命，另一方面，可以以此为基础更好地设计电池，提供改进的长寿命电池。

锂离子电池隔膜及具有其的锂离子电池 916

 0

本实用新型涉及一种锂离子电池隔膜，包括层叠设置的多孔基材层和吸氧层，吸氧层包括氧气吸收材料。本实用新型还涉及一种锂离子电池，包括正极、负极、设置在正极与负极之间的锂离子电池隔膜以及电解液，锂离子电池隔膜包括如上的锂离子电池隔膜，吸氧层靠近正极。

从废旧锂离子电池负极材料中回收锂的方法 797

 0

本发明公开了一种从废旧锂离子电池负极材料中回收锂的方法，包括以下步骤：(1)将废旧锂离子电池拆解后得到负极极片；(2)将步骤(1)得到的负极极片放入离子水中进行超声处理将负极材料与集流体分离；(3)将步骤(2)得到的集流体取出，然后过滤得到负极材料和滤液1；(4)对步骤(3)中得到的石墨用酸溶液进行浸锂处理并过滤得到滤液2；(5)对滤液1和2进行蒸发浓缩并加入氟化物溶液，反应得到氟化锂沉淀并洗涤烘干得到高纯的氟化锂粉末。本发明的方法有效的解决了废旧锂离子电池负极材料中锂的回收再利用等问题。工艺简单、高效，为锂离子电池负极材料回收锂提供一条可持续的技术路线。

锂型蒙脱石快离子导体电池 681

 0

本发明提出了以天然膨润土提取的钠基蒙脱石 为原料，经脱水处理，利用锂盐非水有机溶剂法，制备 锂型蒙脱石快离子导体材料，并以这种新型材料作为 锂电池的固体电解质，制备锂型蒙脱石快离子导体电 池。 按照(-)Li|锂型蒙脱石|TiS2(+)组成的电池，具 有开路电压高、电池的比能量和比功率高，具有二次 充放电性能，贮存寿命长、电化学性能稳定等特点。

溶剂热法合成锂离子负极材料锂钛氧化物的方法 1161

 0

溶剂热法合成锂离子负极材料锂钛氧化物的方法,属锂离子电池领域。其工艺是将无水氢氧化锂、钛酸四丁酯的醇溶液置于高压釜中,将高压釜加热到100-180℃,恒温10-72小时,空气或水冷却后,将反应体系进行过滤、洗涤、烘干,得到无定形的锂钛氧化物粉体。本发明的优点在于制备设备和工艺简单,成本低,适合工业化大规模生产。合成样品结构稳定,循环性能优异,20次循环容量保持率100%。

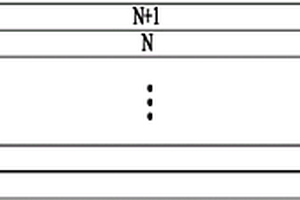

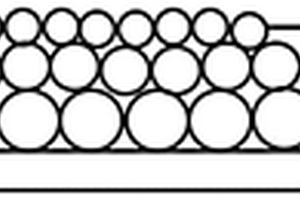

锂离子电池极片及其制备方法以及锂离子电池 830

 0

本发明属于锂离子电池技术领域，涉及一种锂离子电池极片及其制备方法以及锂离子电池。其中，锂离子电池极片包括：集流体、以及设置在所述集流体上的膜片，所述膜片包括设置在所述集流体表面上的第一膜片、以及设置在所述第一膜片表面上的第二膜片；所述第一膜片由第一活性物质、第一粘结剂、第一溶剂和任选的第一导电剂制成；所述第二膜片由第二活性物质、第二粘结剂、第二溶剂和任选的第二导电剂制成；所述第二活性物质的粒径小于所述第一活性物质的粒径。由本发明提供的锂离子电池极片制成的锂离子电池在具有较高能量密度下电池容量发挥正常，功率性能明显提高。

快速分析锂辉石样品中锂含量的方法 902

 0

一种快速分析锂辉石样品中锂含量的方法，包括：将锂辉石样品置于消解罐中，加入高纯的HNO₃和HF进行消解，消解分为3‑5个阶段，每个阶段的温度逐渐升高，温度范围为130℃‑180℃，每个阶段消解时间为10min‑40min；消解后进行赶酸和复溶，然后用超纯水定容，摇匀备用，将待测溶液各取相同的两份，其中一份加入一定量的锂标准溶液，将两份溶液稀释至一定倍数，采用Li‑K分析仪采用标准加入法获得锂辉石样品中的锂含量。本发明使用微波消解缩短了溶矿时间，由于封闭处理减少了空气污染，利用Li‑K分析仪可以随时随地的进行Li元素的分析测试，在小型实验室或野外具有极其广泛的应用前景。

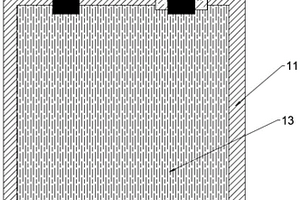

锂电池及包括该锂电池的便携移动设备 1021

 0

本发明实施例公开了一种应用于便携移动设备锂电池及包括该锂电池的便携移动设备，其中，所述便携移动设备包括：壳体及位于所述壳体内的内部电路，所述壳体与所述内部电路构成一密闭空间，所述锂电池位于所述密闭空间内，且所述锂电池的形状与所述密闭空间的形状相匹配，并填充所述密闭空间，从而充分利用所述便携移动设备的壳体内除内部电路外的剩余空间，即所述壳体与所述内部电路构成的密闭空间，增大所述锂电池的体积，进而增加所述锂电池的电容量，以满足人们对便携移动设备的电池容量的高要求，延长所述便携移动设备的待机时间，降低所述便携移动设备的充电频率。

具有测温装置的锂电池及锂电池组 837

 0

本发明提供了一种具有测温装置的锂电池及锂电池组，所述具有测温装置的锂电池包括：电池本体，包括壳体、电极和放电结构，所述放电结构设置在壳体内，所述电极与放电结构相连接，由壳体内部向外部伸出，所述壳体上设置有环绕电极设置的测温凹槽，所述测温凹槽向下延伸至电极与放电结构的连接处；测温部件，包括嵌入测温件，所述嵌入测温件嵌入测温凹槽中用于测量电极与放电结构连接处的温度。所述嵌入测温件嵌入测温凹槽中，直接测试电极连接处的温度，提高锂电池温度测量精准度。所述锂电池组包括连接光纤和至少一个上述的具有测温装置的锂电池，所述连接光纤与所述具有测温装置的锂电池的测温光纤相连接。便于同时对多个锂电池进行测温。

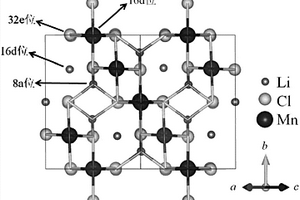

含锂过渡金属氯化物作为锂离子电池正极材料的用途 976

 0

本发明公布了一种含锂过渡金属氯化物作为锂离子电池正极材料的用途。所述含锂过渡金属氯化物具有尖晶石构型，其化学式为Li₂MCl₄，其中M代表过渡金属元素中的一种或多种；其结构属于Fd‑3m空间群，氯原子占据32e位，一半锂原子占据8a位，形成LiCl₄四面体，另一半锂原子占据16d位，形成LiCl₆八面体，M原子占据16d位，形成MCl₆八面体。该含锂过渡金属氯化物具有较高的能量密度，在充放电过程中表现出较好的结构稳定性和倍率性能，作为锂离子电池(特别是全固态锂离子电池)的正极材料，能够有效提高电池的能量密度和功率密度。

以废旧锂离子电池为原料回收镍钴锰酸锂正极材料的工艺 985

 0

一种以废旧锂离子电池为原料回收镍钴锰酸锂正极材料的工艺，属于废旧锂电池回收领域。对废旧锂离子电池正极片粉碎，在温度为400‑450℃条件下进行热解，进行筛分，使正极粉和其它材料物理分离。然后将正极材料和酸性硫酸盐进行焙烧，焙烧产物在去离子水中进行溶解，并且具体公开了具体的溶解步骤以及对溶解过程中的各参数的设定。然后对浸出液进行除杂后，再以碳酸钠和碳酸氢钠混合液为沉淀剂共沉淀制得碳酸盐前驱体，然后和和碳酸锂混合然后经过煅烧制得镍钴锰酸锂三元正极材料。本发明将废旧锂离子电池正极材料循环利用，通过逆向回收工艺，重新制得镍钴锰酸锂三元正极材料，实现资源化利用。

动力锂离子电池用高温型锰酸锂正极材料及其制备方法 902

 0

本发明公开了一种动力锂离子电池用高温型锰酸锂正极材料，该正极材料由式Li1+xMn2-y-zAyQzO4所示的芯材，和在芯材表面的包覆层构成，所述包覆层为四氧化三钴、三氧化二铝、氧化亚镍中的一种或多种。该正极材料具有优异的高温性能，以及在高温下，具有良好的放电比容量、容量保持率以及电化学循环性能。此外，本发明提供的正极材料的制备方法中所采用的生产工艺简单，易于实现，且成本低，可大规模的应用于工业生产中。

废旧磷酸铁锂电池中锂的选择性回收方法 1094

 0

本发明提供了一种废旧磷酸铁锂电池中锂的选择性回收方法，该方法将废电池焙烧分选，得到含有铝、铁、锂的电池材料粉末，除铝得到含铁含锂混合渣，球磨含铁含锂混合渣得到粉料，所得粉料在氧化性条件/介质中氧化处理，从而将二价铁转换为三价铁，氧化处理同时调整pH值，在氢氧化铁稳定区选择性浸出锂元素，进一步处理得到高纯碳酸锂；该工艺简化了废电池回收工艺，所得浸出液杂质含量低，因此不需要额外的浸出液净化工艺，同时减少了碳酸钠溶液消耗量，可以避免或极大降低高盐废水的产生，对比现有技术，该工艺简单，成本低，从源头上避免了高盐废水的问题，能够获得高纯碳酸锂产物，具有极好的市场应用前景。

锂离子电池的涂布干燥工艺、制备方法及锂离子电池 1191

 0

本发明涉及锂离子电池加工领域，具体而言，提供了一种锂离子电池的涂布干燥工艺、制备方法及锂离子电池。本发明提供的锂离子电池的涂布干燥工艺，将涂覆有正极浆料的正极集流体进行梯度干燥和恒温干燥，得到正电极片。本发明提供的涂布干燥工艺，使浆料可以均匀地贴合在集流体表面，形成固体涂层。涂层与集流体的贴合度高，没有裂纹和破损。同时可以缩短干燥的时间和能源消耗，进一步降低生产成本。本发明提供的锂离子电池的制备方法，应用上述涂布干燥工艺制备得到正电极片，与负电极片进一步加工组装制备得到。该制备方法对设备没有特殊需求，降低生产成本，该方法可以提高锂离子电池的比容量，制备的锂离子电池的循环寿命长，电压范围广。 1

锂离子电池负极材料及其制备方法与锂离子电池 1053

 0

本发明提供了一种锂离子电池负极材料及其制备方法与锂离子电池，涉及锂离子电池材料领域，该锂离子电池负极材料包括以下重量百分比的原料：石墨96.2％～98.3％、导电炭黑0.55％～1.2％、粘结剂1％～2.5％、分散剂0.05％～0.15％和草酸0.03％～0.08％。该锂离子电池负极材料能够缓解现有技术锂离子电池比容量低的技术问题，达到提高锂离子电池比容量的效果。

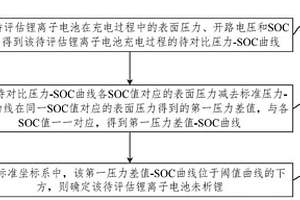

锂离子电池析锂评估方法及装置 709

 0

本申请涉及锂离子电池领域，提供一种锂离子电池析锂评估方法及装置。所述方法包括：根据待评估锂离子电池在充电过程中的表面压力、开路电压和SOC值，得到所述待评估锂离子电池充电过程的待对比压力‑SOC曲线；将所述待对比压力‑SOC曲线各SOC值对应的表面压力减去标准压力‑SOC曲线在同一SOC值对应的表面压力得到的第一压力差值，与各SOC值一一对应，得到第一压力差值‑SOC曲线；若在标准坐标系中，所述第一压力差值‑SOC曲线位于阈值曲线的下方，则确定所述待评估锂离子电池未析锂。本申请实施例提供的锂离子电池析锂评估方法可以得到更高的判析锂评估精度，从而提高析锂评估的准确度。

通过热解处理废旧锂离子电池制备氢氧化锂的方法 870

 0

本发明涉及一种通过热解处理废旧锂离子电池制备氢氧化锂的方法，包括如下步骤：破碎处理放电后的废旧锂离子电池，得到破碎料；破碎料与生石灰混合，得到混合料；保护性气氛下热解混合料，得到热解渣与热解油气；热解渣依次进行球磨与筛分，得到集流体片与黑粉；黑粉进行水浸提锂，得到富锂溶液及提锂渣；富锂溶液进行蒸发结晶，得到氢氧化锂。本发明将破碎后的锂离子电池与生石灰混合热解，可促进粘结剂与隔膜等有机物的热解，改善热解气成分，有利于正极粉矿相的解构，提高了锂的回收率；且能够通过水浸和蒸发结晶制备氢氧化锂，流程简单，具有显著的经济效益。
