全部
▼
热搜：
760
0

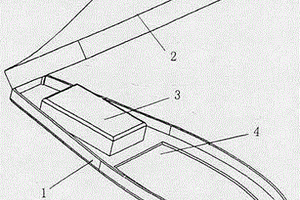

一种手机电池全自动低压注塑机，由底座、挤出机、模具机构和传料机构组成，所述底座是整个注塑机的运作平台，所述模具机构安装在底座运作平台的中部；所述挤出机安装在底座运作平台的左端，其注塑头正对着模具机构的注口；所述传料机构安装在底座运作平台的右端，其锂电池存放槽座与下半模的上表面相平。
1079
0
一种高安全性压控型产热产气剂，包括硝酸胍：60%~80%，氧化剂：16%~40%，催化剂：0~2%，工艺助剂：0~2%。其中氧化剂为高氯酸钾、或高氯酸钠、或高氯酸锂的一种或几种组合，催化剂为氧化铜、或二氧化锰、或三氧化二锰、或三氧化二铁、或三氧化二铝的一种或组合，工艺助剂为高岭土、或粘土、或氮化硅的一种或组合。本发明具有极高的安全性，常压下极难产生化学反应，高压下可通过电信号引发，具有安全稳定、产热高、产气率高、气体成份无毒无害、残渣少、性价比高等优点。
696
0

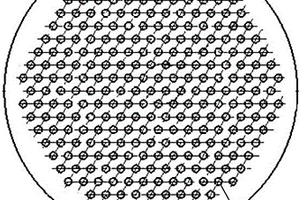

本发明公开了一种低流阻的二氧化碳吸收剂，属于密闭空间空气净化技术领域。是由如下质量百分含量的配比原料压制成的蜂窝状CO2吸收剂药盘：85％～99％的氢氧化锂、0％～5％的氢氧化钠、0％～5％的氢氧化钙和1％～5％的粘结剂。本发明的成型方式有两种。主要应用于航天服内乘员呼出二氧化碳的去除，也可用于消防、潜艇、地下坑道等密闭空间内二氧化碳的去除。本发明可极大的降低空气循环回路中气流的阻力，与颗粒状二氧化碳吸收剂相比，流阻从600Pa左右显著下降到250Pa左右。本发明其轴向抗压强度≥1.5MPa，径向抗压强度≥0.5MPa。本发明可多块叠装在一起工作，从而大大延长工作时间。
700
0

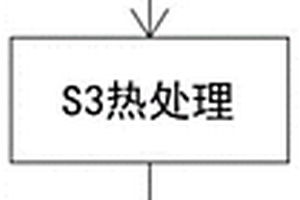

本发明属于锂电池生产技术领域，尤其是涉及一种在线预处理薄膜制造方法，包括以下步骤：S1投料，将PE或PP及添加剂混合输送至挤出系统；S2流延，将预处理原料在挤出系统中经过熔融塑化后从模头挤出熔体，送入流延机进行流延处理，形成基膜；S3热处理，将基膜送入加热箱内进行热处理，在一定张力控制下进行传动式加温，热处理温度保持在130～145℃，得到硬弹性薄膜。本发明可对薄膜进行传动式加温，实现在线生产式预加温处理，使得薄膜指标更加稳定且均匀，转动管上的排气孔位置持续改变，将热空气均匀吹入箱体内，保证箱体内各处温度均匀一致，通过张力控制机构对薄膜的张紧力进行调节，保证薄膜在一定的张紧力控制下进行传动。
822
0
本发明属于电池技术领域，公开了一种电池动态分选方法、装置、设备及存储介质。该方法包括：对多个单体电池进行充放电测试，得到各个单体电池对应的电压曲线和能量曲线；根据电压曲线和能量曲线对多个单体电池进行分选，得到电池分选结果。通过上述方式，考虑了电池整体性能，同时利用电池的电压曲线和能量曲线进行动态分选使得电池能量利用率达到最大化且最大限度地延长锂电池的循环使用寿命。

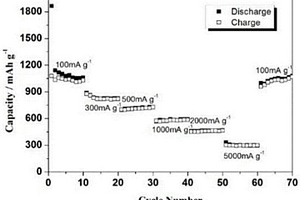

本发明涉及一种CoFe2O4/石墨烯复合纳米纤维的制备方法及应用，属于纳米复合材料制备技术领域。本发明首先通过静电纺丝结合高温煅烧制备CoFe2O4纳米纤维，然后采用水热反应将其与氧化石墨烯复合制备得到CoFe2O4/石墨烯复合纳米纤维。XRD、SEM和TEM等分析结果表明本发明制得的CoFe2O4/石墨烯复合纳米纤维结晶良好、纤维直径均匀且表面粗糙，并且还原后的石墨烯能够包覆在其表面。另外，电化学性能测试结果还表明，本发明方法制得的CoFe2O4/石墨烯复合纳米纤维具有高比容量、良好的循环稳定性和优异的大倍率性能等优点，是一种具有广泛应用前景的新型锂离子电池负极材料。
902
0

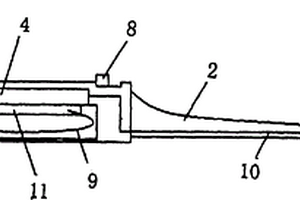

本发明提供一种自带发电装置的电动牙刷，该牙刷柄前端设有开关，牙刷柄的末端装有发电装置，发电装置设导线连接牙刷头下方内的刷头驱动电机，发电装置的底部为电磁感应区，电磁杆放置在电磁感应区上，可沿牙刷柄的轴线方向来回运动，充电导线的一端与电磁杆相连，另一端与电路板相连，电路板内部有单相桥式整流电路，可充电锂电池分别与整流电路和电量显示灯相连接。本发明取代了传统的使用干电池供电的电动牙刷，使电动牙刷在使用过程中即可对其进行充电，有利节能环保。
791
0

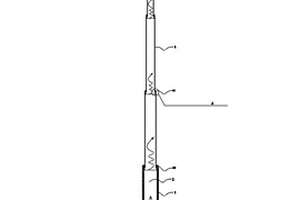

本发明公开了一种折叠便携式空气能伞，包括手柄，所述手柄内部有收纳仓，手柄底部安装微型高速马达，微型高速马达底部连接有芯片组，芯片组底部设有可充电锂电池，动力总成和手柄连接处环形阵列设有进风口，手柄的一侧设有档位芯片组，收纳仓内部设有可伸缩导风管，可伸缩导风管内部设有空气加压仓，空气加压仓远离手柄的端部安装有导风头，导风头顶部安装有雨量感应器。本发明与现有技术相比的优点在于：档位可调节，顶部可带雨量感应，顶部可添加防紫外线雾化剂，可伸缩收起后只有记号笔大小收纳非常方便，没有遮雨布，不用担心传统雨伞收起后到处是雨水的问题，底部可设计照明功能，可兼顾手机充电功能等，具有良好的市场前景。
991
0

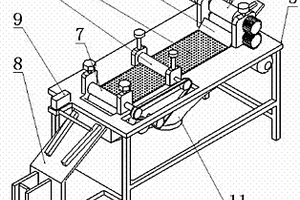

一种极片去毛刺除尘去静电的设备，用于锂离子电池制造。放料装置与工作台一侧的棍压装置对接，工作台上铺设有传送带，棍压装置、刷粉装置一、刷粉装置二置于工作台上，位于传送带的上方，滑料装置对接于工作台的另一侧，去静电装置装在工作台上、滑料装置的首端，滑料装置的尾端与极片收料装置对接，吸尘装置装在工作台的下部。本发明生产成本低，可对各种尺寸的极片进行去毛刺、除尘、去静电处理，能有效杜绝电芯在叠片卷绕过程中的极片双张现象，保证极片表面和边缘无粉尘或毛刺粘附，有效提高了产品质量和生产效率。
1088
0
本发明涉及一种产气药剂，所述产气药剂包括草酸铵和氯酸盐或高氯酸盐。本发明的所述的草酸铵的质量含量为30~60wt%，粒度为5μm~50μm；所述的氯酸盐为氯酸钠、或氯酸钾的一种或组合，或所述的高氯酸盐为高氯酸锂、或高氯酸钠、或高氯酸钾的一种或组合，其含量为40~70wt%，其粒度为10μm~100μm。本产气药剂具有产气量大（大于600L/kg），燃温低（小于1700K），气体成分洁净（主要H2O、CO2、N2等）和可燃压强高（5MPa）等特点；且原材料易于取得，价格低廉，生产过程安全，可作为动力源、汽车安全气囊、漂浮气囊、气体压裂造缝领域。
683
0

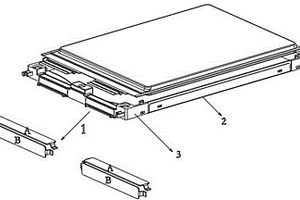

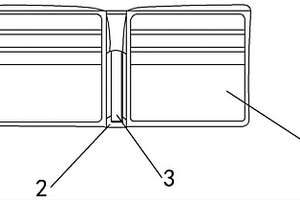

本发明公开了一种软包模组激光焊接方法。属于软包锂离子电池极耳焊接技术领域。它主要是解决现有技术中，对极耳使用超声波或电阻进行焊接时，单个软包电芯固定所需零件数量多、生产效率低下、汇流排安装不能实现自动化的问题。它的主要技术特征是：将电芯粘接于单体塑胶框的散热金属片上，利用连续激光焊将电芯极耳和焊接基板的A面连接，通过拼接单体塑胶框进行电芯的安装堆叠，利用激光焊将串并联铝排和焊接基板的B面焊接。本发明的整个模组成组零件数量少，生产效率高，工序简单，本发明使用的铝排，仅仅是平面金属即可，降低了铝排零件的生产成本；模组的装配、焊接方向均为直上直下，没有转弯、整形、折弯、对孔等特殊操作，有利于自动化。
880
0

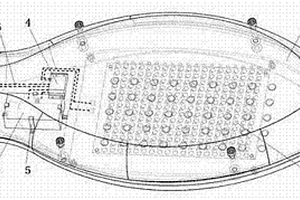

本发明提供一种太阳能LED路灯灯具，通过在带有LED铝基板光源的灯具盒内安装设置一块磷酸铁锂电池和一台带有LED恒流驱动电源的太阳能路灯控制器，然后再通过导线将各模块连接起来，并从灯具内引出两条导线可与太阳能电池板相连。通过上述这样一种设置，用户在安装整个太阳能路灯时，只需将灯具安装在路灯灯臂杆，并通过设置导线与太阳能电池板正负极连接即可。本发明具有设计合理，安装维护方便和节省导线等诸多显著特点。
700
0

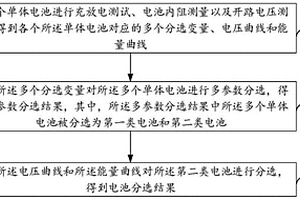

本发明属于电池技术领域，公开了一种电池一致性分选方法、装置、设备及存储介质。该方法包括：对多个单体电池进行充放电测试、电池内阻测量以及开路电压测量，得到各个单体电池对应的多个分选变量、电压曲线和能量曲线；根据多个分选变量对多个单体电池进行多参数分选，得到多参数分选结果，其中，多参数分选结果中多个单体电池被分选为第一类电池和第二类电池；根据电压曲线和能量曲线对第二类电池进行分选，得到电池分选结果。通过上述方式，考虑了电池整体性能，提高了分选准确度，利用多个分选变量进行分选，并同时利用电池的电压曲线和能量曲线进行动态分选使得电池能量利用率达到最大化且最大限度地延长锂电池的循环使用寿命。
820
0

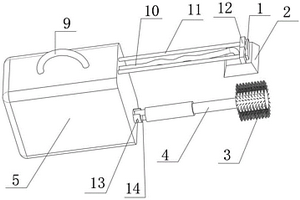

本发明公开了一种印刷设备清洁工具，包括清洁壳体和锂电池，所述清洁壳体底部一侧内壁安装有电动机，且电动机输出端转动连接有旋转轴，旋转轴延伸到清洁壳体的外部，所述旋转轴一侧外壁开设有安装口，且安装口内壁通过转动轴转动连接有安装块，所述安装块一侧外壁安装有电动伸缩杆，且电动伸缩杆一侧外壁安装有刷毛筒，所述清洁壳体顶部内壁安装有抽气泵，且抽气泵出气端连有进气软管。本发明中，通过设置有电动机，带动旋转轴转动，来对电动伸缩杆上的刷毛筒进行旋转，来对印刷设备表面进行转动清理，同时开启抽气泵，通过进气软管下的进气斗对刷毛筒清理的灰尘进行吸附收集。
922
0

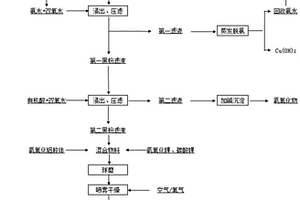

本发明公开一种废旧三元电池制备的氧化铝包覆三元正极材料及方法，步骤包括，S1.将废旧三元电池进行放电、破碎、裂解、分选，得黑粉粗品；S2.用氨水与双氧水的混合液浸出处理，再进行压滤分离，得到第一黑粉滤渣及第一滤液；S3.蒸发脱氨得回收氨水与氢氧化铜；利用双氧水与有机酸的混合液对第一黑粉滤渣进行浸出处理，再进行压滤分离，得到第二黑粉滤渣及第二滤液；S4.在第二滤液中加入碱溶液，得氢氧化物；在第二黑粉滤渣中补充锂源与氢氧化铝胶体，混合物料经球磨后喷雾干燥、煅烧、气流粉碎，即得氧化铝包覆的三元正极材料，该方法的原料利用率高、回收率高、成本低、环境污染小，所得产品的电化学性能好。
929
0
本发明公开了一种甲基次磷酸及甲基次磷酸盐的合成制备方法，包括如下步骤：步骤一、原料准备；步骤二、原料加入；步骤三、真空置换；步骤四、反应；步骤五、蒸出甲基二氯化磷和步骤六、蒸出酸水。本发明涉及甲基次磷酸合成技术领域，该甲基次磷酸及甲基次磷酸盐的合成制备方法，采用甲烷或氯甲烷、金属锡、金属铝、金属钠、金属锂及其合金作用下，与黄璘或三氯化磷、水、有机溶剂合成甲基次磷酸，生产周期短，产率高，避开原来合成方法中的中间体易燃易爆的劣势，同时也便于提取高纯度产品，本合成方法对设备要求低，周期短，产品收得率高，产品品质高，工业化价值高。
1180
0
本发明涉及锂电池技术领域，本发明公开了一种低成本正磷酸铁的制备方法，包括将溶解后的原液与氧化剂分别加入反应器中，控制反应温度、物料滴加速率以及调控体系PH，加料完成后，陈化至反应完全。本发明用混酸溶解铁和用双氧水氧化取代传统工艺中的磷酸溶铁，成本将低，溶解效果更明显，制备出的玫瑰花和玫瑰花蕾状磷酸铁显示出非常好的电化学性能，特别是高倍率性能和低温性能，该方法也减少了环境的污染，同时也降低了生产的成本。
758
0
本发明涉及陶瓷技术领域，具体涉及一种固相烧结碳化硅陶瓷的制备方法，包括以下步骤：制备主料、制备水基碳化硅浆料、喷雾造粒、得到碳化硅素坯、烧结得到固相烧结碳化硅陶瓷，其中，主料以重量份计，将碳化硅80～92份，氧化钇2～4份，气相白炭黑1～3份，锂玻璃粉1～2份，二硼化铝0.5～1份。固相烧结碳化硅陶瓷的烧结温度下降到最低为1750℃，烧结温度相对较低。
1087
0

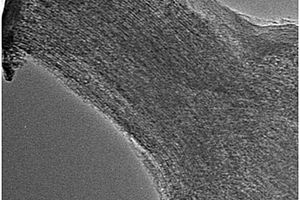

本发明公开了一种有序介孔Co/CMK复合纳米负极材料的制备方法，属于纳米材料和化学电源技术领域。该方法包括首先利用共聚物P123为模板剂、正硅酸四乙酯为硅源，水热法合成SBA‑15，再以此为硬模板，蔗糖为碳源，合成有序介孔碳材料CMK‑3；然后在CoCl2·6H2O溶液通过减压超声得到有序介孔Co/CMK‑3复合纳米材料，最后与水合肼通过水热法还原制得有序介孔Co/CMK复合纳米材料。以此方法制得的有序介孔Co/CMK复合纳米材料，能缓解充放电过程中体积的膨胀/收缩，同时钴金属成分增加材料的导电性，提高了电池的循环性能和库伦效率，且制备方法简单，对环境友好，降低了锂电池的生产成本。
753
0

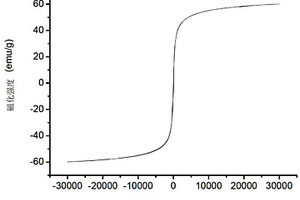

本发明公开了一种用于防伪油墨的磁性氧化铁基体材料及其制备方法，该材料的原料包括六亚甲基二异氰酸酯与异佛尔酮二异氰酸酯的混合物、聚己二醇、二羟甲基丙酸与二羟甲基丁酸的混合物、N-甲基吡咯烷酮、1,4-丁二醇、氢氧化锂、三乙胺、氯化亚铁、氯化铁、去离子水、催化剂。制备方法：将聚己二醇、氯化亚铁、氯化铁在氮气下水浴反应，接着加入HDI和IPDI混合物、催化剂反应；再加分散于NMP的DMPA与DMBA反应，然后分别加入1,4-丁二醇、TEA、LiOH溶液乳化并调节pH值至碱性，反应后得产品。本发明工艺简单、操作方便、制备的材料具有稳定磁性、良好分散性能。
1034
0
本发明涉及48V锂离子电池启停技术领域，公开了一种高倍率启停电池半导体液冷系统，包括上盖总成、水冷铝型材壳体、模组总成、半导体制冷总成、密封垫、载体总成、FPCB总成、电气总成、紧固件总成。本发明具有以下优点和效果：使用特制的半导体制冷总成和铝合金水冷型材壳体结构与整车冷却系统相连，有效的带走电池充放电产生的热量，从而提高了电池的寿命；半导体作为制冷部件，同时又作为热传递的介质同时具有较高的精度，通过BMS总成的控制策略可以精确的控制半导体的功率和介入时间，使电池系统的功耗达到达到最优。
1100
0
本发明涉及铸造涂料技术领域，尤其涉及一种铸钢用水基流涂涂料及其制备方法，以重量份计包括下列组份：耐火骨料100份，悬浮剂3.0～7.0份，粘结剂1.0～3.0份，增稠剂0.1～0.5份，载液25～40份，促烧剂3.0～5.0份，流平剂0.1～0.5份，其他助剂1.0～3.0份；所述悬浮剂为钠基膨润土、海泡石、累托石中的一种或若干种，所述粘结剂为聚乙烯醇、聚醋酸乙烯乳液、木质素磺酸钙中的一种或者若干种，所述载液为水，所述促烧剂为硅微粉、萤石、锂辉石中的一种或两种，所述流平剂为聚醚改性二甲基硅氧烷。本发明通过改变铸造涂料中的悬浮剂、粘结剂、促烧剂和流平剂的成分,使得涂料具有良好的流平性、悬浮稳定性和耐高温性。
694
0

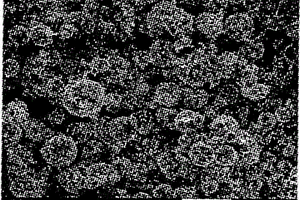

一种球形纳米Sn-Mo复合材料及合成方法。该纳米复合材料由 Sn、Mo和Sn-Mo固溶体组成，外观呈球形，其直径为0.5-5微米。 其方法是将适量的SnCl4·5H2O溶于去离子水中，然后用氨水沉淀出 Sn(OH)4；和(NH4)6Mo7O24·4H2O溶液均匀混合，80℃烘干后，置于管 式炉中，在氢气气氛下700℃-750℃还原，最后得到灰黑色的产品。 本发明的特点是利用液相沉淀和气固相还原的方法，提高反应前驱体 均匀分散性，在气固相还原过程中能继续保持均匀分散效果，同时有 利于球形微粒的形成。该复合材料用作锂离子电池负极材料，可以有 效提高电池的体积容量(可以达到碳材料体积容量的2-3倍)和循环 性能。
639
0
本发明涉及电池负极材料技术领域，尤其涉及一种用于钠离子电池的石墨负极材料制备方法，其使用碳含量高、杂质少的优质煤为原料，经过制粉、整形分级，得到粒径为7～15微米的微粉，然后与粘接剂混合，所述粘接剂为高温沥青粉或粉状树脂，其重量占总重量5％～15％，将混合均匀的粉体投入碳化炉中碳化造粒，碳化温度为400～600℃，碳化时间为5～15h，然后将产物进行低温石墨化处理使得产物的石墨化度达到75％～90％，石墨化处理时，在1800～2000℃温度下保温20～40h，然后进行成品处理，本发明采用难石墨化的煤为原料，通过低温石墨化，减缓石墨化结晶，使石墨层间距提高到0.38纳米左右，从而降低了锂离子或钠离子的循环阻力，提高充放电次数。
1121
0
一种复合耐高温隔膜，用于锂离子电池隔膜制造。为芳纶静电纺丝层与低熔点树脂基膜层粘接在一起的复合结构；芳纶静电纺丝层静电纺丝前配置芳纶溶液，芳纶溶液经静电纺丝成芳纶静电纺丝层，芳纶溶液中的芳纶纤维占芳纶溶液份数比为1：100—10：100，溶剂占芳纶溶液的份数比为70：10—97：10，助溶剂、分散剂占芳纶溶液的份数比为1：100—10：100，芳纶溶液中含有胶粘剂，成分为吡咯烷酮与酯类聚合物，胶粘剂成分占芳纶溶液份数比为2：100，芳纶静电纺丝层经静电纺丝自然交织，形成网状结构，自然成孔；低熔点树脂基膜层为聚乙烯或聚丙烯或聚丁烯。本发明工艺简单，利于环保，耐高温性较好，孔隙率及安全等级较高。
999
0

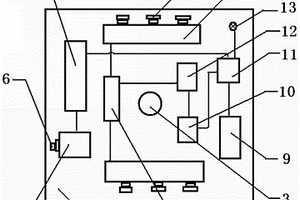

一种开闭所小车电力核相装置，涉及变压器维护技术领域，电信号接入端与降压电路相连接，降压电路与交叉开关相连接，交叉开关与光耦相连接，光耦与比较器相连接，比较器与控制器相连接，控制器分别与锂电池、指示灯及无线收发器相连接，锂电池与充电电路相连接。本实用新型通过电信号接入端口收集相应信号数据并经过降压电路降压后传递至交叉开关，通过交叉开关完成不同信号的选择，然后传递至比较器，判断电信号的相序是否相同，将判断结果传递至控制器，控制器通过无线收发器传递信号，工作人员即可接受到相序判断结果。可以消除工具多次取用，降低工作人员核相操作危险性，起到保障工作班成员作业安全作用，提高供电可靠性和工作效率。
中冶有色为您提供最新的湖北襄阳有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月06日 ~ 08日
2024年12月13日 ~ 15日
2024年12月20日 ~ 22日
2025年01月03日 ~ 05日
2025年03月25日 ~ 27日
