河北邢台有色金属复合材料技术理论与应用

压电复合材料制备方法 620

 0

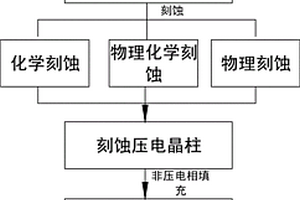

本发明公开了一种压电复合材料制备方法，其包括一下步骤：步骤一、用精密切割机在压电材料上切割出刻蚀导槽；步骤二、将切割后的压电材料放入刻蚀腔或者刻蚀液内进行刻蚀，控制刻蚀的速度和时间，当刻蚀的深度和宽度达到压电复合材料的设计要求后，停止刻蚀，制得压电晶柱；步骤三、清洗、烘干经过刻蚀的压电材料；步骤四、在压电材料的刻蚀导槽内进行非压电相的填充和固化成形，得到压电复合材料半成品；步骤五、减薄抛光后得到压电复合材料。其优点在于：方法简单，操作方便，不但克服切割‑填充法对高频压电复合材料制备的限制，又而且减弱等离子反应刻蚀工艺造成的压电材料各向异性倾角。

大带宽复合材料跟骨骨密度超声探头 853

 0

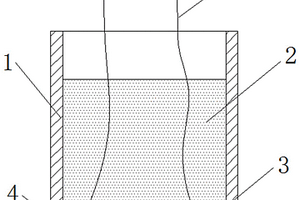

本实用新型公开了一种大带宽复合材料跟骨骨密度超声探头，包括探头外壳以及封装在该探头外壳内的声叠层；声叠层为采用“重背衬+压电复合材料+声匹配层”的探头设计结构，重背衬设置于压电复合材料的背面以起到背向声吸收和增加带宽的作用，声匹配层设置于压电复合材料的前面以起到匹配人体声阻抗的作用，探头外壳的后端引出有与压电复合材料电连接的电极引线，电极引线包括正电极引线和负电极引线，正电极引线与压电复合材料的上表面电连接，负电极引线与压电复合材料的下表面电连接，压电复合材料为由压电相和非压电相组成的压电复合材料晶片。

大带宽复合材料跟骨骨密度超声探头及其制作方法 653

 0

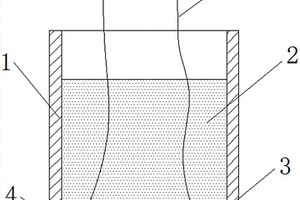

本发明公开了一种大带宽复合材料跟骨骨密度超声探头及其制作方法，该探头包括探头外壳、声叠层；声叠层为采用“重背衬+压电复合材料+声匹配层”的探头设计结构，重背衬设置于压电复合材料的背面，声匹配层设置于压电复合材料的前面，探头外壳的后端引出有与压电复合材料电连接的电极引线。其制作方法为首先选取压电复合材料并焊接电极引线；再用E54环氧树脂与钨粉配制出重背衬；用E51环氧树脂和800目氧化铝粉末配制出声匹配层；然后将重背衬、焊接有电极引线的压电复合材料和声匹配层通过E51环氧树脂胶粘叠置形成声叠层后屏蔽封装于探头外壳内，即完成大带宽跟骨骨密度超声探头的制作。
