防滑盖板型SMC模压格栅 1084

 0

本实用新型涉及一种防滑盖板型SMC模压格栅，其包括采用SMC复合材料并且通过压机加压成为一体的上盖板和下格栅，在上盖板上有通过加压成形均匀分布的防滑组，防滑组由若干个平行设置的防滑条组成，相邻两个防滑组内的防滑条相垂直，所述防滑条的径向截面呈三角形；本实用新型用整体模压成型，省去了现有加工方式中打磨后粘接的步骤，成型更加简单方便，上盖板与下格栅的连接更加稳固，同时防滑条的截面呈三角形，顶部采用尖锐形结构，可以有效增强防滑效果。

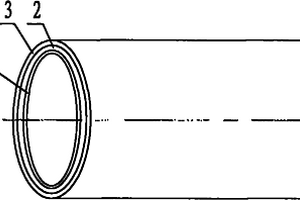

超强耐磨管道 1087

 0

一种超强耐磨管道,其特征是由管体、内孔、弯头、超强耐磨内层、外表层、三通接头、异径接头等主要部件组成,外表层是单一的金属或非金属材料,超强耐磨内层的厚度范围是外表层的两倍以上,超强耐磨内层是一种高强度、耐磨损、耐酸碱腐蚀、耐冲击、耐疲劳的高聚物复合材料,特别适用于煤粉、沙石泥浆等物料地输送。

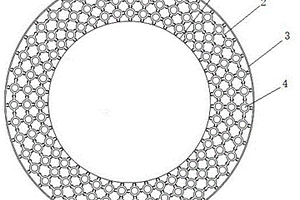

油田压裂用特种超高压柔性管线 830

 0

本实用新型公开了一种油田压裂用特种超高压柔性管线，包括软胶管，所述软胶管外层固定连接有内部纤维层，所述内部纤维层材质为超高分子量聚乙烯纤维，所述内部纤维层外层固定连接有防渗漏层，所述防渗漏层材料为聚氯乙烯，所述软簧层外层固定连接有中部抗磨层，所述中部抗磨层外层固定连接有外部纤维层，所述外部纤维层外层固定连接有外部抗磨层。本实用新型中，本产品由复合材料，多层材料叠加形成，因为本产品设置了内部纤维层与多层抗压层足以应对管道内外的压力，在高强度，高压力环境下依旧可以稳定输出，管道内部还设置了防渗漏层，避免了因为软管内因为尖锐物品划伤造成渗漏，对内部金属造成腐蚀现象的发生。

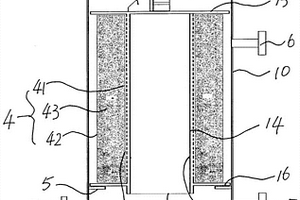

液氯汽化过滤装置 950

 0

本实用新型属于过滤技术领域，具体的讲公开了一种液氯汽化过滤装置。构成该装置的主要技术方案：包括由复合材料构成的盖体和设置有筒底、其内部固定有过滤筒的筒体，筒体分为固定所述过滤筒并设置有氯气进口的上部和设置有氯气出口的下部，过滤筒由筒口朝向所述氯气出口的内筒以及设置于该内筒两端部的上、下翼环构成，在上、下翼环构成的内筒上缠绕有滤材；过滤筒通过设置于所述筒体内壁上的固定环与内筒顶部和盖体间的固定机构固定其中。该液氯汽化过滤装置具有过滤效果好、滤材易更换的特点。

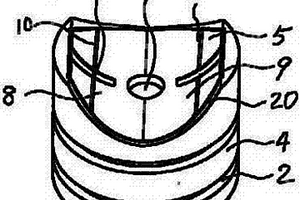

齿条调整压块组件 772

 0

本实用新型属于机动车的齿轮齿条式转向器配件技术领域，公开了一种由无油复合材料作为衬片固定在凹槽处构成的齿条调整压块组件。其技术方案包括底部设置有压簧孔、侧部设置有一到三个密封圈环槽、上部为凹形槽的塑料尼龙或由金属粉末压制烧结成的圆柱体，圆柱体凹形槽的周边为凸起环圈，在该凸起环圈中固定有与之匹配的用于支撑并与导向齿条形成摩擦副的凹形滑板。该齿条调整压块组件具有摩擦系数小和使用寿命长的特点。

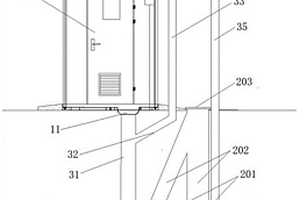

新型防冻免水冲厕所 1026

 0

本实用新型属于卫生设施技术领域，具体的讲涉及一种新型防冻免水冲厕所，尤其适用于高寒缺水地区。其结构包括位于地上的厕屋以及设置在地下的化粪池，所述化粪池由玻璃钢复合材料制成，其内部通过隔板分为厌氧室和澄清室，所述厕屋的便器排放口通过竖向管连接所述化粪池的厌氧室，所述竖向管中部通过地下的负压管与地上的排臭管连接。该新型厕所适用于高寒缺水地区，具有防冻保温效果、免水冲消除臭味污染、对粪便水解腐化充分且结构简单紧凑、施工便捷等优点。

集成管道插板闸 907

 0

本实用新型为一种集成管道插板闸，包括第一闸框、第二闸框和阻水插板，所述第一闸框下方一侧固定有第一走水管连接承插口，所述第一闸框下方固定有第一插板闸承插口，所述第二插板闸承插口与所述第二走水管连接承插口相匹配，所述阻水插板内设置有密封槽，所述密封槽内固定有密封条，该集成管道插板闸，第一闸框和第二闸框之间设置有安装槽，安装槽内固定有阻水插板，阻水插板上固定有密封条，密封效果良好，装置本实用新型考虑到盐场环境恶劣，采用模压（SMC）热固型工艺制作而成的复合材料，其特点就是抗老化，防腐，耐寒，并且具有绝对的密封防水性能。

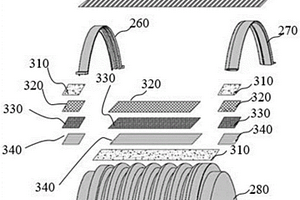

涵管构件、涵管组件及涵管 977

 0

本公开提供了一种涵管构件，涵管构件由SMC复合材料经模压工艺一体制成，包括：构件本体，构件本体具有纵向，与纵向正交的截面呈弧状，构件本体于纵向交替布置有多道隆起和凹槽；前连接机构，布置于构件本体的纵向前端；以及后连接机构，布置于构件本体的纵向后端，其中，前连接机构与后连接机构的外廓尺寸小于构件本体的外廓尺寸，通过两个以上的涵管构件前后连接成涵管时，前一个涵管构件的后连接机构与后一个涵管构件的前连接机构相连接，避免在涵管外部对两个以上的涵管构件进行连接。本公开还提供了一种涵管组件及涵管。

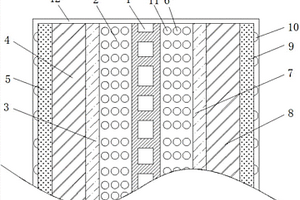

吸音棉吸音结构 575

 0

本实用新型涉及隔音材料技术领域，且公开了一种吸音棉吸音结构，包括塑料板，所述塑料板的一侧固定连接有第一空心板，所述第一空心板的一侧固定连接有第一保温层，所述第一保温层的一侧固定连接有第一隔音层，所述第一隔音层由无纺布、植物纤维和聚酯纤维从外向内依次粘接而成，所述第一隔音层的一侧固定连接有第一防火层，所述塑料板远离第一空心板的一侧固定连接有第二空心板。该吸音棉吸音结构，通过第一隔音层和第二隔音层由多种材料复合而成，两个隔音层的设置可以从两侧把噪音吸收阻隔掉，比原有的隔音棉隔音的效果更好，避免了隔音效果不好影响用户生活质量的问题，该多种复合材料均为节能环保性材料，避免了对环境造成污染。

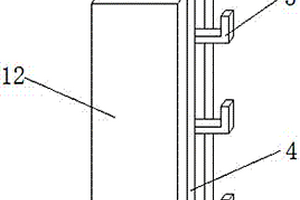

GRC复合隔离栅立柱 984

 0

本实用新型公开了一种GRC复合隔离栅立柱，包括柱体、多孔空心芯柱和芯材，所述柱体设有外壳，外壳的外表面设有PCV外皮，且外壳的内侧紧密贴合有多孔空心芯柱，所述多孔空心芯柱内部填充有GRC复合材料，且多孔空心芯柱与外壳的连接处设有条状加强筋，且外壳的一侧设有与加强筋相匹配的定位卡槽，所述定位卡槽的内侧不等距离设有“L”形挂钩，“L”形挂钩的水平部分贯穿外壳与加强筋并延伸至多孔空心芯柱内部，所述“L”形挂钩水平部分的底部设有安装板，且安装板设有安装孔。本实用新型通过在柱体表面设置PCV外皮，大大提升了柱体的耐腐蚀性，有效的增加了立柱的使用寿命，进一步减少了维护成本。

新型燃气管道玻璃钢防撞栏 1027

 0

本实用新型公开了一种新型燃气管道玻璃钢防撞栏，包括固定板、缓冲机构和防护涂层，所述固定板设有两个且位置对应，两个所述固定板的一侧设有若干个有防护杆，所述防护杆设为半圆形的结构，多个所述防护杆的两端分别固定安装在两个固定板上且等间距，两个所述固定板在远离彼此的一侧均卡接有警示板，所述缓冲机构包括缓冲层。本实用新型有益效果：通过设置在防撞杆与防护杆之间的缓冲层和缓冲弹簧，聚氨酯橡胶制成的缓冲层与缓冲弹簧相配合能够起到优秀的防撞缓冲效果，有效地对燃气管道进行保护，且防护杆和防撞杆均采用玻璃钢复合材料模压一体成型，重量轻，生产效率高，降低了生产成本。

新型铁路用电缆槽 700

 0

一种新型铁路用电缆槽，涉及一种通讯电缆设备，它包括两端以及上表面分别开口且具有底壁和左右侧壁的槽体和闭合该槽体上表面开口的槽盖，槽体和槽盖分别设有多个相配合的用于螺栓连接用的耳板，槽体上沿长度方向设有卡槽，槽盖上沿长度方向设有与卡槽相配合的卡板，所述的槽盖的内壁设有多个三角形加强筋，三角形加强筋的三角形的两个角与槽盖的沿长度方向的两个边相交，所述的槽体的底壁上设有沿槽体长度方向的向槽体内部凸起的凸肋，槽体上的耳板位置所在的槽体的横截面上设有环绕槽体外侧的U型的加强肋，槽体和槽盖的材质为SMC复合材料。本实用新型强度高、绝缘性好、耐腐蚀、阻燃性能和耐温性能好，使用寿命长，安装搬运方便。

吊砖增高器 738

 0

一种吊砖增高器，包括本体，所述本体一面为束缚面，另一面为固定面，所述固定面纵向设有至少一承重带，该承重带向下伸出本体至外，其末端设有承重环；所述固定面还横向设有至少一固定带，该固定带设于承重带的上方，所述固定带的左端向左伸出至本体外，右端设有两固定环。由于采用上述的结构设计，即采用超强复合材料制成的本体，承重能力可达80斤左右，具有良好的舒适度和耐用性；通过贴合踝关节设计，在受力直达关节的同时可更好地保护踝关节，增高效果明显提升。

水工闸门主滑块 604

 0

本实用新型属于闸板附件,是一种水工闸门主滑块,位于主滑块轴线位置的凸台两端具有配合斜面,并呈一定的倾角,两条肋筋对称均布在滑块上表面,该主滑块以尼龙或塑料,复合材料为材质制成。本实用新型具有寿命长,使用过程中震动轻,噪音小和耐摩擦,适用范围宽等特点。

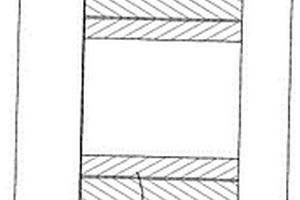

混凝土泵用弹性活塞 918

 0

本实用新型属于弹性活塞配件技术领域，具体地讲涉及混凝土泵用弹性活塞，其主要技术特征为：包括活塞本体和位于活塞本体前方的导向套，在所述活塞本体内侧设置有环状套筒或者在所述活塞本体内部镶嵌有环状套筒。环状套筒采用尼龙、聚四氟乙烯、甲醛或其他复合材料制成，在受到挤压时不容易变形，活塞本体和环状套筒硫化在一起，当活塞往回运动中，活塞本体与导向套的结合处受到的向外的张力被环状套筒的拉力抵消，这样，不会造成靠近导向套的一侧的活塞本体因挤压造成的掉块、翻边，磨损加速，结构简单，安装方便，使用寿命长、密封效果好。

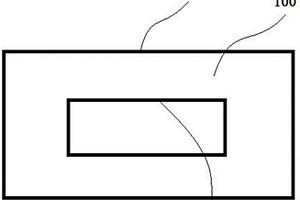

3D打印结构 752

 0

本申请公开了一种3D打印结构，涉及3D打印领域。3D打印结构包括：3D打印件和材料层。材料层复合在所述3D打印件的内表面或/和外表面，用以提升打印件的整体力学性能。本申请的3D打印结构，在所述3D打印件的内表面或/和外表面复合材料层，以提升打印件的整体力学性能。材料层配置成提升所述3D打印件的抗腐蚀、抗高温、抗湿热、耐老化、耐久性的性能，因此本申请的3D打印结构具有好的力学性能。

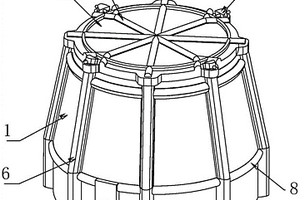

人手孔 623

 0

本申请涉及通信设施领域，尤其是涉及一种人手孔，包括筒体、盖板和锁扣组件，所述盖板通过锁扣组件扣合在筒体的顶部，所述盖板的内顶部设有定位组件，所述盖板的内顶部还设有密封圈，所述筒体的外侧壁上设有与其内部相连通的进出口，所述筒体的内底部设有用于置放光缆接头盒的支架，本实用新型通过整体各部件采用有机复合材料制造而成，不含任何金属件，维修拆装方便，不影响信号，解决了金属螺丝干扰影响筒体内部电子标识器信息内容困扰的问题，与此同时，还解决了整体长时间受地壳轻微变动变形时无法打开盖板维修困难的问题。

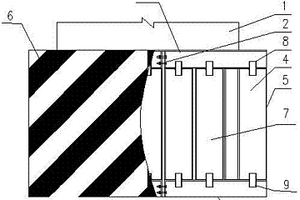

墩柱橡胶防撞装置 851

 0

本实用新型属于防撞装置技术领域，公开了一种墩柱橡胶防撞装置。其主要技术特征为：包括墩柱本体，所述的墩柱本体的外侧设置有高阻尼橡胶防撞体，高阻尼橡胶防撞体的外侧设置有外壁板，高阻尼橡胶防撞体由多个高阻尼橡胶防撞单元体拼接组合构成，高阻尼橡胶防撞单元体的中心设置有吸能复合材料体，高阻尼橡胶防撞单元体的外缘垂直方向设置有第一圆柱凸起和第一半环凸起，高阻尼橡胶防撞单元体的外缘水平方向设置有第二圆柱凸起和第二半环凸起，墩柱本体的外壁设置有第三半环凸起，外壁板的内壁设置有第三圆柱凸起。该墩柱橡胶防撞装置，可有效起到预防警示的作用以及安全保护的作用，成本低、寿命长、安全性高。

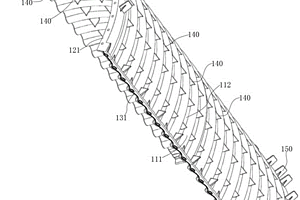

真空导入成型纤维增强塑料的管段模件及管道组件 923

 0

本公开提供了一种真空导入成型纤维增强塑料的管段模件，能组装成筒状的管段，管段模件靠近轴心的一面为内表面，远离轴心的一面为外表面，管段模件包括：第一端部区域，其外表面包括至少一道周向密封沟槽；第二端部区域，其内表面为平滑面，外表面一体设置有至少一道周向加强筋；中间区域，其为第一端部区域和第二端部区域之间的区域，该区域大致平行设置为波纹状构型，波纹状构型由长条状凹部和长条状凸部沿轴向交替布置，各长条状凹部和长条状凸部沿周向延伸。本公开的管段模件适合于经拼装组成复合材料管道，产品具备的力学性能适合地埋式装置，特别是地埋式涵道或涵管等工程产品。还公开一种管道组件，其由上述的管段模件组装成管段，在轴向以承插方式连接该管段构成所述管道组件。

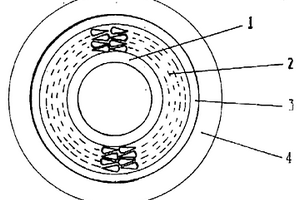

耐高压耐腐蚀柔性抗磨管汇 592

 0

本实用新型涉及一种耐高压耐腐蚀柔性抗磨管汇,设有四层:抗磨层,金属耐压层,钢带层及保护层;抗磨层由聚胺酯复合材料或氟胶制成;金属耐压层由两层以上高碳钢丝层层紧密缠绕形成,相邻两层钢丝缠绕方向相反,钢丝缠绕层之间设有用粘合剂和橡胶条缠绕而成的粘合隔离层;钢带层由不锈钢板条紧密缠绕形成;保护层由若干层粘和隔离层形成;管汇四层之间设有粘合隔离层;通过硫化处理后形成管汇各层之间的牢固结合。

用于矩形桥墩的防车撞装置 851

 0

本实用新型公开了一种用于矩形桥墩的防车撞装置，包括桥墩本体，所述桥墩本体的四周矩形安装有多个标准单元模块，位于拐角处相邻的两个标准单元模块之间固定安装有同一个直角单元模块，相邻的两个标准单元模块之间通过抱箍连接件连接，所述标准单元模块与直角单元模块的顶侧和底侧分别固定安装有上插块和下插块。本实用新型结构简单，通过采用柔性复合材料防车撞装置，附着到会遭受车辆撞击的桥墩四周，给桥墩穿上防撞衣，在车辆失控撞击桥墩的第一时间通过压馈、摩擦、挤压逐级吸收撞击动能，使桥墩和车辆的损失降低到最小，进而保护人员的伤亡事故，降低人员生命和财产损失，保障交通安全。

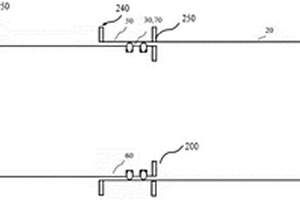

滑动组件 884

 0

本实用新型提供一种滑动组件，包括第一连接件、第二连接件以及引导件，所述第一连接件上具有沿所述滑动组件的长度方向延伸的滑槽，所述第二连接件具有插接进入所述滑块的凸起，所述引导件沿所述滑动组件的长度方向延伸并连接于所述凸起以及围合形成所述滑槽的侧壁，在所述长度方向上，所述第一连接件通过所述引导件与所述第二连接件滑动配合。本实用新型提供的滑动组件能够使滑片在既定轨道上运动，还能减小滑片运动时的摩擦力，并且具有一定的支撑作用，适合推动重型的复合材料管。

真空导入成型纤维增强塑料制品的装置 774

 0

本公开提供了一种真空导入成型纤维增强塑料制品的装置，所述纤维增强塑料制品至少包括第一表面和第二表面，其特征在于，该装置包括主模，该主模提供所述第一表面构型，以及，至少一个辅模，该辅模提供所述第二表面的局部构型，所述主模与所述辅模之间以可拆装方式相互固定，以及，所述主模、所述辅模以及真空成型袋一起构成共同的真空灌注腔。本公开提供的技术解决方案，特别适合生产大口径的管道产品，本公开装置制备的模件适合于经拼装组成复合材料管道，产品具备的力学性能适合地埋式装置，特别是地埋式涵道或涵管等工程产品。

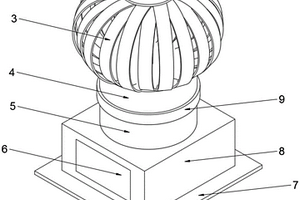

新型无动力涡流风机 771

 0

本实用新型公开了一种新型无动力涡流风机，具体涉及涡流风机技术领域，包括风机主体，所述风机主体底部设有中空底座，所述中空底座顶端固定设有下固定管，所述中空底座内部设有固定轴，所述固定轴外端设有滑座，所述滑座外端固定设有两个扇叶，所述风机主体、下固定管、中空底座、扇叶均采用玻璃钢复合材料制成，所述滑座外端设有紧固螺栓，所述中空底座内部设有隔板，所述隔板顶端固定设有电动执行器。本实用新型通过将扇叶安装在风机主体底部的下固定管中，即位于固定轴的中下端，增大了该涡轮风机空腔集风空间，且更有利于收集厂房内气体并集中至涡轮风机空腔内，便于气体快速排出。

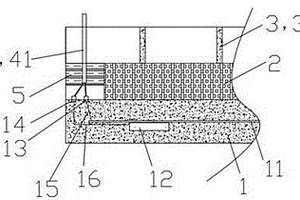

畜牧业用电热板 922

 0

本实用新型公开了一种畜牧业用电热板，包括结构加强层、发热层、保温层和电源连接结构，该畜牧业用电热板通过将所述温度传感器、所述第一铜螺丝母、所述第二铜螺丝母与所述发热板采用SMC复合材料压铸一体成型，提高了该畜牧业用电热板的防水和防漏电性能，同时设置弹簧套和热缩管，进一步提高了防漏电和防动物咬断性能，另外，通过设置结构加强层使得该畜牧业用电热板更加坚固耐用，延长了使用寿命，更好地保证了例如仔猪的成活率，同时采用单面散热，节约电能，更好地满足节能环保要求。

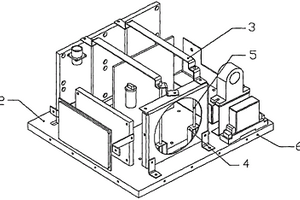

动力电池包箱体结构 920

 0

本实用新型公开了一种动力电池包箱体结构，包括箱体、ABS板，以及固定于ABS板上的模组和零件，所述箱体为碳纤维复合材料，且箱体内外表面均包覆有绝缘纸，所述模组通过折弯件、折弯耳片及穿过所述折弯件和折弯耳片的螺柱纵向固定在ABS板上，所述ABS板设于箱体底部，所述ABS板侧面的箱体外固定有密封连接条，且所述ABS板通过密封连接条与箱体固定连接。本实用新型具有降低动力电池包装配过程的难度、提高动力电池包整体稳定性和拆装简捷化的特点。

汽车用低温增强尼龙复合管 886

 0

本实用新型公开了一种汽车用低温增强尼龙复合管,由内衬管、编织层、外保护层组成,所述编织层包覆在内衬管外周,所述外保护层包覆在编织层的外周。本实用新型汽车用低温增强尼龙复合管采用三层复合管结构,增强了复合管的强度,提高了其抗低温性、耐热性、耐磨性能、摩擦系数小,增强了产品对耐低温环境的应变能力,确保了油气传输流畅,降低了尼龙复合材料的成本,提高了产品竞争力。

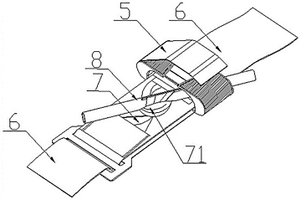

止血带锁紧件 796

 0

本实用新型公开了一种止血带锁紧件，其在束紧环的外围环绕设置一圈凹槽，凹槽边缘形成凸起可有效的提高强度。凹槽内设置有魔术贴可防止从外部揭开，同时还可防止粘胶外流。将绞棒放置槽设计为弧状结构，顶部圆弧约束绞棒向下滑动，可防止绞棒脱出。在束紧环的内部，其在前后两侧水平焊接有补强片，可有效提高束紧环的整体强度。束紧环顶面上设置有梯形结构的开口，可有效的实现对绞棒的施力约束，增加与绞棒的固定位置，更加有利于锁紧固定。本止血带锁紧件将魔术贴采用注塑件，改变了原有魔术贴扎人的弊端，魔术贴背面采用复合材料制作，可方便书写。

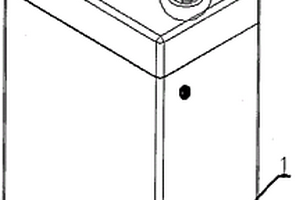

防腐电池盒 703

 0

本实用新型公开了一种防腐电池盒，其与采用盒体与盒盖组合的结构，通过组合实现两者固定连接；本实用新型将盒体与盒盖分为多层结构设置，自外向内依次是防腐层、非平面凸起层、复合材料层、塑料层，通过此几种结构设置，可实现防腐层与非平面凸起层很好的融合，防止其在复杂恶劣环境下的脱层，再者，本装置在盒盖上设置有电极连接端，所述的电极连接端采用两片竖向边组成的卡装槽，通过卡装槽实现固定，可有效的防止金属连接后的外漏，防止金属连接端腐蚀。本实用新型结构设计简单，新颖，可通过现有的生产方式实现生产，是一种理想的防腐电池盒。

容器的隔板和地埋式容器 758

 0

本实用新型公开了一种容器的隔板(10)以及安装有该隔板的地埋式容器。隔板(10)的主体由塑料/复合材料一体形成，隔板(10)包括：隔板本体(20)；以及，周向增强部(30)，其围绕隔板本体(20)的外周设置，其中，隔板本体(20)包括多道交替布置的隆起(24)和凹槽(26)，各隆起(24)和凹槽(26)于第一方向平行延伸，以及，周向增强部(30)包括：围壁(32)，围壁(32)包括：第一围壁(33)，其从隔板本体(20)第一表面突出；以及，第二围壁(34)，其从隔板本体(20)的第二表面突出，以及，安装凸缘(36)，其与围壁(32)相交，并从围壁(32)外表面，于隔板本体(20)的周向向外突出。
