四川有色金属选矿技术理论与应用

磁选-电选联合的选钛方法 1045

 0

本发明涉及一种磁选‑电选联合的选钛方法，属于选矿技术领域。本发明解决的技术问题是提供一种钛铁矿的选钛方法，将磁选与电选联合，所得钛精矿的品位较高。该方法包括如下步骤：a、破碎：将钛铁矿破碎至20～50mm占75～85％，得到破碎产品；b、磁选抛尾：所得破碎产品在280～320kA/m磁场强度下磁选，得到废石和精矿一；c、磨矿：精矿一研磨，得到粒径为0.1～2mm的精矿二；d、电选：精矿二送至电选机进行电选得到钛精矿。本发明方法，将磁选与电选工艺联合，大大提高了选矿的效率，工艺流程简单，稳定可靠，适用性强，用水量小，非常适合干旱地区选矿，而且大大提高了选矿的效率，使得钛资源价值得到最大化。

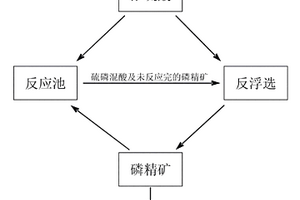

磷矿反浮选工艺 654

 0

一种磷矿反浮选工艺包括以下步骤：先将浓硫酸直接加入选矿厂生产的磷精矿中，使浓硫酸和磷精矿反应生成磷酸，然后将磷酸和未反应完的硫酸即硫磷混酸共同作为原矿中磷矿物的抑制剂，最后使未反应完的磷精矿和硫磷混酸一起进入反浮选工艺中又得到磷精矿产品。本发明将磷酸和未反应完的硫酸（混酸）共同作为磷矿物的抑制剂，未反应完的磷精矿产品（指的是硫酸与选矿厂生产的磷精矿产品进行反应生成磷酸后未反应完的磷精矿产品）和硫磷混酸再一起进入反浮选工艺中又可以得到磷精矿产品。本发明工艺在不增加成本的条件下采用选矿厂现有设备和原材料进行组合抑制剂制备加工，在降低药剂用量、不堵塞工艺管道的前提下，可以获得到更好的选矿指标。

在超高磁场选铁矿中目标含量的实现方法 667

 0

本发明公布了选矿领域中，一种在超高磁场选铁矿中目标含量的实现方法，其特征在于对最佳含量进行再次选矿；所述对最佳含量进行再次选矿，把原始含量的矿通过超高磁选矿设备，得到最佳含量的矿，对最佳含量的矿粉碎后又再进行精选，再次得到最佳含量，几次后最终达到目标含量，这样即能达到目标含量，又能最节约能源和成本。

制备还原铁粉的方法 779

 0

本发明涉及制备还原铁粉的方法,属于冶金领域。本发明所解决的技术问题是提供了一种利用炼铁废渣经破碎、磁选、筛分后得到的尾渣为原料制备还原铁粉的方法。本发明制备还原铁粉的方法,包括将炼铁废渣经过破碎、磁选、筛分得到残铁和尾渣步骤,其中,本发明方法包括如下步骤:a、尾渣经过粉碎至颗粒直径≤25mm,然后经过磁选得到块铁和粉铁;b、粉铁再次进行粉碎至颗粒直径≤0.4mm,然后于0.02mm～0.4mm细度要求下进行重力选矿得到MFe≥70%的高品位粉铁;c、高品位粉铁再次进行粉碎至颗粒直径≤0.074mm,然后经过重力选矿得到颗粒直径≤0.02mm的重选铁粉;d、重选铁粉进行干燥,然后过40目的筛,筛下物即为还原铁粉。

超高磁场选铁矿石装置 1065

 0

本发明公开了一种超高磁选铁矿石装置，包括：超高磁选铁矿石装置主体部分和超声波；所述超高磁选铁矿石装置主体部分由高速运动的磁铁矿沙流、分隔板、料斗，超高磁电磁线圈组成；所述超声波发生器，安装在磁铁矿沙流的运动过程中的超高磁电磁线圈上面，在超高磁选矿结束前由超声波发生器产生的超声波对被选的磁铁矿沙流轰击；在一道工序中，增加一种选矿方式，再次提高矿砂品位，节约了能耗，降低了成本。

磷矿色选系统 852

 0

本实用新型公开了一种磷矿色选系统，振动给料机、破碎机、振动筛通过皮带输送机依次相连，振动筛的主出料口与水洗筛通过皮带输送机相连用于将粒径在10～60mm的磷矿输送至水洗筛，振动筛的副出料口与皮带输送机相连用于将粒径在10mm以下的磷矿输送至干堆场地，水洗筛通过皮带输送机将筛上产品送至转运料仓，收集池用于收集磷矿经水洗筛水洗后的水、泥；转运料仓结合振动给料喷淋水洗用于将磷矿经振动给料及二次水洗后进入图像选矿机，图像选矿机的精矿出口与皮带输送机相连用于将图像选矿机选出的精矿输送至精矿干堆场，图像选矿机的尾矿出口与皮带输送机相连用于将图像选矿机选出的尾矿输送至尾矿干堆场。节能环保，降低生产成本，提高磷矿品位。

水车式履带刮矿砂选磁铁矿组合装置 836

 0

本发明公开了一种水车式履带刮矿砂选磁铁矿组合装置，包括：一种水车式履带刮矿砂选磁铁矿装置、漏槽、超高磁场选磁铁矿装置，其特征在于还包括选矿装置组合顺序；所述选矿装置组合顺序，是一种水车式履带刮矿砂选磁铁矿装置选矿后，接着进行超高磁场选磁铁矿装置；所述漏槽，是由两个隔板组成，呈上宽下窄状，位于超高磁电磁线圈上的下面；把误落入选矿池中的非需要矿砂，再通过一次超高磁场选磁铁矿装置选出来，使矿砂品位提高。本发明把误落入选矿池中的非需要矿砂，再通过一次超高磁场选磁铁矿装置选出来，使矿砂品位提高。

强风吹矿砂式选磁铁矿组合装置 967

 0

本发明公开了一种强风吹矿砂式选磁铁矿组合装置，包括：一种强风吹矿砂式选磁铁矿装置、漏槽、超高磁场选磁铁矿装置，还包括选矿装置组合顺序；所述一种强风吹矿砂式选磁铁矿装置，由吹风口、方向校正器、超声波轰击装置、超高磁电磁线圈组成；所述漏槽，是由两个隔板组成，呈上宽下窄状，位于超高磁电磁线圈的下面；所述超高磁场选磁铁矿装置，磁铁矿沙流在自由下落的过程中，用超高磁选矿的装置；所述选矿装置组合顺序，是一种传送带式超高磁场选磁铁矿装置选矿后，接着进行超高磁场选磁铁矿装置；本发明把误落入选矿池中的非需要矿砂，再通过超高磁场选磁铁矿装置选出来，使矿砂品位提高。

锡尾矿的回收利用方法 841

 0

一种锡尾矿的回收利用方法，涉及物理选矿技术领域，所解决的是提高回收率，及提高最终选出矿料品位的技术问题。该方法先利用四个持续转动的粗选磁筒分别吸取尾矿浆中含有铁元素的矿物颗粒，得到粗选矿料；再对粗选矿料进行分级筛选，使粗选矿料中粗粒径矿物颗粒解粒至能通过150目的筛网，得到粗精矿料；然后再利用四个持续转动的精选磁筒分别吸取粗精矿料中含有铁元素的矿物颗粒，将吸附在四个精选磁筒上的矿物颗粒取下后得到铁精矿料，并利用选矿摇床对经过四个精选磁筒处理后的粗精矿料进行筛选后得到锡精砂。本发明提供的方法，矿料回收率高，且能选出高品位矿料。

抛物面击矿砂式选磁铁矿组合装置 625

 0

本发明公布了一种抛物面击矿砂式选磁铁矿组合装置，包括：一种抛物面击矿砂式选磁铁矿装置、漏槽、超高磁场选磁铁矿装置，其特征还在于包括选矿装置组合顺序；所述一种抛物面击矿砂式选磁铁矿装置，由电动机、抛物面轮、抛物面齿、抛物面、方向校正器、超声波轰击装置、超高磁电磁线圈组成；所述漏槽，是由两个隔板组成，呈上宽下窄状，位于超高磁电磁线圈的下面；所述超高磁场选磁铁矿装置，磁铁矿沙流在自由下落的过程中，用超高磁选矿的装置；所述选矿装置组合顺序，是一种抛物面击矿砂式选磁铁矿装置选矿后，接着进行超高磁场选磁铁矿装置；把误落入选矿池中的非需要矿砂，再通过超高磁场选磁铁矿装置选出来，使矿砂品位提高。

有小分格的皮带选磁铁矿组合装置 1065

 0

本发明公布了一种有小分格的皮带选磁铁矿组合装置，包括：一种有小分格的皮带选磁铁矿装置、漏槽、超高磁场选磁铁矿装置，其特征还在于包括选矿装置组合顺序；所述一种有小分格的皮带选磁铁矿装置，是由有小分格的皮带、电动机、皮带轮、超声波轰击装置、超高磁电磁线圈组成的；所述漏槽，是由两个隔板组成，呈上宽下窄状，位于超高磁电磁线圈上的下面；所述超高磁场选磁铁矿装置，磁铁矿沙在自由下落的过程中，用超高磁选矿的装置；所述选矿装置组合顺序，是一种传送带式超高磁场选磁铁矿装置选矿后，接着进行超高磁场选磁铁矿装置；把误落入选矿池中的非需要矿砂，再通过超高磁场选磁铁矿装置选出来，使矿砂品位提高。

传送带式超高磁场选磁铁矿组合装置 753

 0

本发明公开了一种传送带式超高磁场选磁铁矿组合装置，包括：一种传送带式超高磁场选磁铁矿装置、漏槽、超高磁场选磁铁矿装置，其特征还在于包括选矿装置组合顺序；所述一种传送带式超高磁场选磁铁矿装置，由皮带、皮带轮、超高电磁线圈、超声波发生器组成；所述漏槽是由两个隔板组成，呈上宽下窄状，位于超高磁电磁线圈上的下面；所述超高磁场选磁铁矿装置，磁铁矿沙流在自由下落的过程中，用超高磁选矿的装置；所述选矿装置组合顺序，是一种传送带式超高磁场选磁铁矿装置选矿后，接着进行超高磁场选磁铁矿装置；把误落入选矿池中的非需要矿砂，再通过超高磁场选磁铁矿装置选出来，使矿砂品位提高。

磷矿色选系统 678

 0

本发明公开了一种磷矿色选系统，振动给料机、破碎机、振动筛通过皮带输送机依次相连，振动筛的主出料口与水洗筛通过皮带输送机相连用于将粒径在10～60mm的磷矿输送至水洗筛，振动筛的副出料口与皮带输送机相连用于将粒径在10mm以下的磷矿输送至干堆场地，水洗筛通过皮带输送机将筛上产品送至转运料仓，收集池用于收集磷矿经水洗筛水洗后的水、泥；转运料仓结合振动给料喷淋水洗用于将磷矿经振动给料及二次水洗后进入图像选矿机，图像选矿机的精矿出口与皮带输送机相连用于将图像选矿机选出的精矿输送至精矿干堆场，图像选矿机的尾矿出口与皮带输送机相连用于将图像选矿机选出的尾矿输送至尾矿干堆场。节能环保，降低生产成本，提高磷矿品位。

激振式矿物分选系统 699

 0

本实用新型公开了一种激振式矿物分选系统，解决现有技术无法高效地对多密度矿物进行分选富集的技术问题。本实用新型包括用于对矿物进行初步分选以去除矿物中尾矿的选矿装置，设于选矿装置内用于对剩余矿物再次分选以获得高密度矿物的流化床，以及从所述选矿装置接出用于对高密度矿物进行精选以对其中不同密度矿物进行分选富集的矿物分选装置；选矿装置连接有用于为其提供选矿水的选矿水箱，流化床连接有空气压缩机。本实用新型结构简单，可高效地对多密度矿物进行分选富集，同时还具有设备制作成本低、对环境友好无污染的特点，其适用于不同组分不同密度矿物的分选与富集。

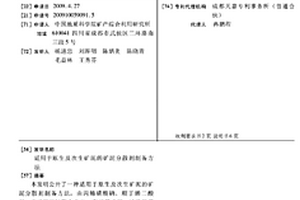

适用于原生及次生矿泥的矿泥分散剂制备方法 1181

 0

本发明公开了一种适用于原生及次生矿泥的矿泥分散剂制备方法,由丙烯磺酸钠、顺丁烯二酸酐、丙烯酸三种聚合单体,在巯基乙酸—过硫酸铵氧化还原引发体系下,在水溶液中进行自由基聚合反应,通过较大的引发剂用量、较高的反应温度、和加入分子量调节剂异丙醇来控制聚合物的分子量,得到低分子量的三元共聚物水溶液。反应完成后,用液体工业烧碱中和至PH=6～8,得到矿泥分散剂。采用本方法制备的矿泥分散剂对各种金属、非金属矿选矿过程中的原生及次生矿泥的具有很好的分散效果,可有效消除或减少矿泥对目的矿物选矿富集和分离的影响,改善选矿富集和分离的效率,提高目的矿物的精矿质量和回收率,也可用于石油开采、钻探过程中对矿泥的分散。

回收低品位细粒级钛铁矿的方法及系统 1112

 0

本发明提供了一种回收低品位细粒级钛铁矿的系统，包括：弱磁选机；进口与所述弱磁选机尾矿出口连接的强磁选机；进口与所述强磁选机钛精矿出口连接的离心选矿机；进口与所述离心选矿机钛精矿出口连接的摇床。本发明提供的回收低品位细粒级钛铁矿的系统依次进行强磁选矿、离心重选选矿以及摇床选矿，尤其是通过采用离心选矿机和摇床对低品位细粒级钛铁矿进行回收，简化了回收过程中的工艺流程，生产成本低而且金属的回收率较高，另外对环境污染少。本发明还提供了一种回收低品位细粒级钛铁矿的方法。

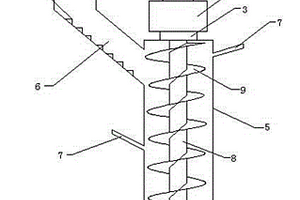

螺旋式磁选机 607

 0

本实用新型公开了一种螺旋式磁选机，包括机座、进料口、选矿腔和尾矿出口管，所述选矿腔的顶端连接一机座，选矿腔上部的一侧设有进料口，上部的另一侧设有冲水装置，所述选矿腔的中下部的一侧设有冲水装置，选矿腔的下部的一侧设有尾矿出口管，下端则连接在机座上，选矿腔内部设有一旋转轴，所述旋转轴的上端固定连接在机座的轴承座上，旋转轴上缠绕有螺旋U形槽。本实用新型的螺旋式磁选机，结构简单紧凑、占地面积小，主要解决现有磁选机中对一些弱磁性的矿粒回收率低，精矿品位低的问题，提高选矿效率。

增加排出大颗粒矿砂上下双倒仓的水中螺旋流罐式装置 1067

 0

本发明公布了增加排大颗粒矿砂上下双倒仓的水中旋转流罐式装置，包括：双倒仓、倒仓转动体、密闭体、选矿灌底斜面、选矿灌、排大颗粒缺口、水中超高磁磁选机、磁铁矿沙出口，其特征还在于它们的组合；所述双倒仓，位于倒仓转动体内，呈矩形槽，宽度和排大颗粒缺口相对应，长度小于倒仓转动体的长度，深度低于倒仓转动体的半经；所述倒仓转动体，呈圆柱体，和密闭体匹配，在密封情况下可转动；在选矿的过程中，选矿灌里的大颗粒，旋转扇叶扇不起来，一直积累填满选矿灌，造成挖沙、抽沙的整个拥堵，把它们排出灌外，让选矿灌内畅通，一方面选矿顺利，另一方面也不会耽误挖沙、抽沙的主要任务；和单个倒仓结构比，同等情况下，排出大颗粒的频率，提高一倍。

激振式矿物分选系统及其分选方法 608

 0

本发明公开了一种激振式矿物分选系统及其分选方法，解决现有技术无法高效地对多密度矿物进行分选富集的技术问题。激振式矿物分选系统包括选矿装置、流化床、矿物分选装置、选矿水箱和空气压缩机。分选方法包括以下步骤：步骤1、启动第一水泵和空气压缩机，同时关闭精矿出口，选矿水箱内选矿水进入选矿装置；步骤2、当选矿水从尾矿出口处溢出后，启动搅拌电机，同时开启进矿口并启动激振电机，进矿口为选矿装置内输送待分选矿物，高密度精矿即可在相应精矿富集区内富集。本发明结构简单，可高效地对多密度矿物进行分选富集，同时还具有设备制作成本低、对环境友好无污染的特点，其适用于不同组分不同密度矿物的分选与富集。

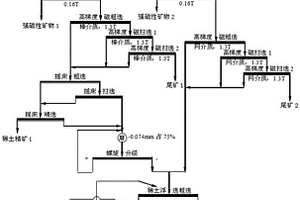

从稀土尾矿中回收超低品位稀土、萤石的选矿方法 775

 0

本发明公开了一种从稀土尾矿中回收超低品位稀土、萤石的选矿方法，包括以下步骤：步骤1、对稀土尾矿进行稀土萤石混合浮选，得到品位合格的混合浮选精矿；步骤2、对步骤1得到的混合浮选精矿进行湿式磁选，得到磁选精矿和磁选尾矿；步骤3、对步骤2得到的磁选尾矿进行萤石浮选，得到高品位的萤石精矿。本发明通过采用优先混浮稀土、萤石，得出萤石稀土混合精矿，萤石稀土混合精矿再磁选分离稀土，磁尾再分选萤石的联合工艺流程，从超低品位稀土、萤石尾矿中分选出高品位萤石精矿以及稀土精矿，磁尾再分选萤石时浮选浓度度5－25％，工艺适应性比较好，克服了现有选别流程工艺成本高、分选效果差、经济效益低等缺陷。

选矿矿石的破碎装置 700

 0

本实用新型公开了一种选矿矿石的破碎装置,包括具有防震功能的支架，还包括粗破装置、设置在粗破装置下方的筛分装置以及设置在筛分装置下方的精破装置，所述筛分装置包括筛分箱以及设置在筛分箱内部的蛇形筛分筒，所述第一出料口与设置在蛇形筛分筒顶部的第二进料口连通，所述筛分箱的两侧内壁上对称的均匀设置有能够滚动的滚球，所述精破装置包括精破箱和设置在精破箱内的精破组件，所述精破组件周围设置有滤网，通过采用从上到下依次设置的粗破装置、筛分装置以及精破装置，可以直接将矿石破碎到需要的粒径，简化了矿石破碎工序，便于下一步的对有用颗粒的分选，提高了破碎效率。

超贫铁矿选矿系统 1174

 0

本实用新型公开了一种超贫铁矿选矿系统，用于解决现有矿选工艺不能对超贫铁矿进行筛选的问题。本实用新型包括依次连接的颚式破碎机、圆锥破碎机、筛选机、粉料仓、粗磨装置、细磨装置、GK筛、高频筛、永磁磁选机和高梯度磁选机，所述高梯度磁选机设有铁精矿斗和尾矿斗，所述铁精矿斗连接脱水装置，所述尾矿斗连接依次设置的第一摇床、第二摇床和尾矿回收机，所述尾矿回收机设有铁精矿收集斗和尾矿渣收集斗，所述铁精矿收集斗连接脱水装置。本实用新型能够对超贫铁矿进行筛选生产出合格铁精矿，同时能够对尾矿进行筛选生产出合格铁精矿，提高资源的利用率。

磁铁矿的超高磁选矿装置 731

 0

本发明公布了一种磁铁矿的超高磁选矿装置，包括：磁铁矿沙流、分隔板、料斗，其特征还在于包括超高磁电磁线圈和其所产生的磁场使矿沙横向移动的距离；也包括：有小分格的皮带选磁铁矿装置、一种有小分格的皮带选磁铁矿装置、一种有小分格的皮带选磁铁矿的组合装置；水车式履带刮矿砂选磁铁矿装置、一种水车式履带刮矿砂选磁铁矿装置、一种水车式履带刮矿砂选磁铁矿的组合装置；抛物面击矿砂式选磁铁矿装置、一种抛物面击矿砂式选磁铁矿装置、一种抛物面击矿砂式选磁铁矿的组合装置；强风吹矿砂式选磁铁矿装置、一种强风吹矿砂式选磁铁矿装置、一种强风吹矿砂式选磁铁矿的组合装置；能将几个点的磁铁矿沙，用低成本、不用水的选出来达到65%以上。

砂岩型低品位矿选矿系统 858

 0

本实用新型公开了砂岩型低品位矿选矿系统，其特征在于，包括破碎组件、碾滚、摇床组、精矿池、中矿池、压滤机；破碎组件，原矿首先进入破碎机组件进行破碎，破碎组件的出口与碾滚的入口连接；碾滚设置在碾滚箱内，碾滚上设有若干个出料口，每个出料口内皆设有筛网，碾滚箱出口与摇床组连通；摇床组，其矿料入口与碾滚箱的出料口连通，其分离的精矿输送至精矿池，分离的中矿输送至中矿池，分离的尾矿进入压滤机；中矿池与碾滚入口连通；压滤机分离的水被回收水路输送至水箱，送水管道的出水分为多个水分支管，分别送水入破碎组件、碾滚内和摇床的进水口，送水管道的进水分别与水源和水箱连接。

玄武岩的选矿方法 926

 0

本发明公开了一种玄武岩的选矿方法，其特征是包括下列步骤：取玄武岩原矿，将玄武岩原矿通过破碎机破碎成粒径小于等于3mm的粗矿，再将粗矿经过磨矿机磨矿，得到玄武岩原矿粉；将玄武岩原矿粉送入磁选机中进行一段弱磁选，得到一段弱磁选磁性成分和一段弱磁选中矿；将一段弱磁选中矿送入磁选机中进行强磁选，得到二段强磁选磁性成分和二段强磁选非磁性成分；将一段弱磁选磁性成分和二段强磁选磁性成分合并,得到磁性产品；二段强磁选非磁性成分即为非磁性产品。本发明方法简单，环保，成本低，实用性强；可为陶瓷、玻璃及玻璃纤维，特别是玄武岩纤维的生产提供原材料等应用。

低品位锂辉矿选矿设备 681

 0

本实用新型公开了一种低品位锂辉矿选矿设备，包括破碎机、辊道推板窑、多层圆筒筛、超细粉体分级机、除尘器和成品料仓；所述破碎机的出口端与辊道推板窑的进口端连接，辊道推板窑的出口端与多层圆筒筛的进口端连接；多层圆筒筛的细粒出口端与超细粉体分级机的进口端连接，多层圆筒筛的粗粒出口端与除尘器的进口端连接；除尘器的出粒端与成品料仓连接；所述超细粉体分级机的成品出口端与成品料仓连接，超细粉体分级机的粗粒出口端与多层圆筒筛的进口端连接。本实用新型通过辊道推板窑进行焙烧，自动化程度高温度易控，劳动强度低，生产环境好，锂精矿的转型率可达96％以上，回收率可达80％左右。

选矿用升降机构 883

 0

本发明公开了一种选矿用升降机构；该机构具有转动和升降双重作用，其使用方式如下；所述底部转动电机通过螺栓安装在固定座体的底部；底部转动电机的输出端通过固定座体内的联轴器带动升降转动轴连接转动；由于所述升降座是穿套在升降转动轴上的，由气缸安装端面上的两个升降气缸动作带动升降支架上推，使其带动升降座向上运动；实现升降座和升降支架的整体转动起来；在使用过程中升降转动轴和升降支架上可分别固定升降或转动板，用于具体操作。本发明整体结构简单，易于操作，本发明还可应用于化工、矿选等多种领域。

极贫钒钛磁铁矿的选矿系统 1071

 0

本实用新型一种极贫钒钛磁铁矿的选矿系统包括依次设置的矿石破碎系统、磁选机Ⅰ、一段磨矿分级系统、一段弱磁选系统、二段磨矿分级系统、二段弱磁选系统，矿石破碎系统的碎石出口与磁选机Ⅰ连接，磁选机Ⅰ的磁选精矿出口与一段磨矿分级系统入口连接，一段磨矿分级系统的分级溢流口与一段弱磁选系统入口连接，一段弱磁选系统磁选出口与二段磨矿分级系统入口连接，二段磨矿分级系统的分级溢流口与二段弱磁选系统入口连接；本实用新型对极贫钒钛磁铁矿进行磁选、磨矿、再磁选、除硫和浮钛，得到铁精矿和钛精矿回收利用，把低品位贫矿提升为可被开发利用的宝贵资源，经济、高效、合理地实现钒钛磁铁矿低品位贫矿的综合利用，提高了资源利用率。

矿料厚度可调的选矿装置 620

 0

一种矿料厚度可调的选矿装置，包括加速室、进料装置、喷管和送风管，喷管远离加速室的一端设有扁平口，扁平口处设有厚度调节装置，厚度调节装置包括与扁平口顶部铰接的上挡板和设于扁平口底部的下挡板，上挡板和下挡板远离扁平口的端部之间形成出料口；上挡板铰接有伸缩杆，下挡板包括与扁平口连接的固定板和与固定板铰接的转板，固定板还连接有防止转板向上转动的限位板，上挡板通过弹簧与转板连接；还包括磁选装置，磁选装置包括位于出料口下方的磁滚筒。本实用新型通过设置上挡板和下挡板达到矿料厚度可调的目的，可适用于不同品种、不同规格的矿料，并可自动解决出料口堵塞问题。

选矿车间磷矿石在线磁选除废 1121

 0

本实用新型公开了选矿车间磷矿石在线磁选除废，包括磷矿石输送机、磷矿石输送机支撑架以及放置板，所述磷矿石输送机固定安装在磷矿石输送机支撑架上，所述放置板位于磷矿石输送机上方，所述放置板上设有磁选除废结构；本实用新型涉及磷矿石生产设备技术领域，本案设计磷矿石在线磁选除废设施，安装于皮带上部，利用电磁吸盘使矿石中的铁渣吸附于其上而达到清除废铁渣为目的，从而确保皮带及细碎等设备正常运行，且还设有收集箱，可以对磷矿石内的铁渣进行集中收集，方便处理。
