湖南长沙有色金属材料制备及加工技术理论与应用

LiFePO4/石墨烯复合材料的制备方法 796

 0

本发明公开了一种LiFePO4/石墨烯复合材料的制备方法。该方法主要包括将LiFePO4材料和石墨烯混合，以N?甲基?2?吡咯烷酮为分散剂，球磨得到。其中，将废旧LiFePO4电池正极片通过有机溶剂浸泡、超声波处理、球磨、焙烧、淬火、与导电炭黑混合焙烧得到LiFePO4材料；将镁粉与四氯化碳发生还原反应得到石墨烯。采用本发明的方法，方法简单，成本低，得到的复合材料导电性能优良。

Cf/(BN-SiC)复合材料的制备方法 764

 0

本发明公开了一种Cf/(BN-SiC)复合材料的制备方法，包括以下步骤：将三维针刺碳毡进行真空热处理，然后置于BN浆料中进行真空浸渍，烘干，并将BN浆料均匀注射到烘干后的三维针刺碳毡内部，烘干，得到Cf/BNp中间体；以硼酸和尿素的饱和溶液为BN先驱体，在Cf/BNp中间体内部制备BN基体，得到Cf/BN中间体；以LPVCS为SiC先驱体，在Cf/BN中间体内部制备SiC基体，得到Cf/(BN-SiC)复合材料。本发明的制备方法具有周期短、设备简单、成本低廉、污染和毒害作用小、制品特别适用于作为摩擦制动材料等优点。

三维碳化硅纤维预制件增强氧化钇‑氧化锆复相陶瓷复合材料及其制备方法 645

 0

本发明公开了一种三维碳化硅纤维预制件增强氧化钇‑氧化锆复相陶瓷复合材料及其制备方法，该复合材料包括三维碳化硅纤维预制件和Y₂O₃‑ZrO₂复相陶瓷，Y₂O₃‑ZrO₂复相陶瓷中，ZrO₂的摩尔含量为5%～95%，Y₂O₃‑ZrO₂复相陶瓷均匀填充于所述三维碳化硅纤维预制件的孔隙中，该复合材料的孔隙率为9%～16%。制备方法包括：（1）制备Y₂O₃‑ZrO₂复合溶胶；（2）浸渍；（3）干燥；（4）热处理；（5）重复步骤（2）～（4）的浸渍‑干燥‑热处理过程。该复合材料具有低孔隙率、高致密度、耐高温、抗氧化和力学性能优良等优点，该制备方法制备效率高，且显著提高了复合材料的致密度和力学性能。

Fe@FeS2复合材料及其制备方法和应用 646

 0

本发明公开了一种Fe@FeS2复合材料及其制备和应用方法。以铁粉和黄铁矿为原料，将铁粉和黄铁矿在行星式球磨机中按一定的球料比球磨一段时间，在机械力的作用下，具有延展性的大颗粒铁粉被粉磨为小颗粒铁粉，而不具备延展性的黄铁矿则被粉磨为细小的微晶颗粒，粘附在铁粉颗粒表面，从而形成一种特殊的Fe@FeS2核壳结构，即制备得到的Fe@FeS2复合材料。该方法制备的复合材料颗粒细小、比表面积大、活性强，对水体中砷的去除效果好。处理初始浓度为400mg/L的含砷废水，吸附量达到120.85mg/g，成本低，操作简单，吸附量大，具有良好的工业应用前景。

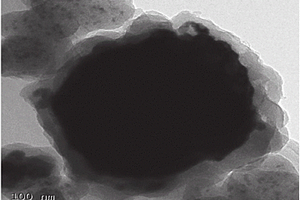

钠离子电池正极Na2Fe2(SO4)3@氧化铝复合材料及其制备方法 912

 0

本发明公开了一种核壳结构Na2Fe2(SO4)3@氧化铝复合材料及其制备方法和应用，该材料是由Na2Fe2(SO4)3颗粒表面包覆氧化铝形成的核壳结构复合材料。本发明通过的有机铝盐热解包覆Na2Fe2(SO4)3，克服了Na2Fe2(SO4)3溶于水难以通过传统水解法进行氧化铝包覆的难题，且合成方法简单，条件温和，产率高，制备得到的复合材料能有效地抑制材料的“表面中毒效应”，应用作为钠离子电池正极材料时具有高比容量、高工作电压、良好的循环稳定性能以及优异的倍率性能。

耐高温增强增韧Ox/Ox复合材料的制备方法 919

 0

本发明公开一种耐高温增强增韧Ox/Ox复合材料的制备方法，涉及陶瓷基复合材料技术领域。本发明首先采用重铬酸铵和无水草酸的混合溶液对氧化铝纤维织物进行浸渍‑热处理的预处理，获得表面覆膜的氧化铝纤维，再放入CVI制备热解炭涂层或BN涂层，在涂层上采用电泳沉积方法获得纳米线涂层，然后将氧化铝陶瓷料浆涂覆在带有纳米线涂层的氧化铝纤维织物表面进行热压，烧结，获得高性能的Ox/Ox复合材料。本发明提供一种耐高温增强增韧Ox/Ox复合材料的制备方法，获得了高致密度基体和多微孔纳米氧化物涂层，使氧化铝纤维和氧化铝基体间形成弱界面，从而获得了高强度、高韧性、耐高温的氧化铝纤维增强氧化铝基体复合材料。

C/C复合材料表面ZrC-SiC涂层制备方法 1073

 0

一种C/C复合材料表面ZrC-SiC涂层制备方法，将Zr、Si与助渗剂、造渣剂粉末，经真空球磨、真空干燥并过筛后，获得混合均匀的Zr-Si-助渗剂-造渣剂混合粉末；将PVA粉末溶于酒精，获得PVA酒精溶液；Zr-Si-助渗剂-造渣剂混合粉末和PVA酒精溶液经磁力搅拌后，形成Zr-Si-助渗剂-造渣剂陶瓷浆料；将陶瓷浆料涂覆C/C复合材料基体表面；高温烧结，保温，然后随炉冷。本发明将陶瓷浆料原位涂覆在大型异形构件表面，使Zr-Si涂层能够在C/C构件表面形成原位反应层；同时，多余的陶瓷浆料能很容易的从原位反应生成的陶瓷涂层上剥离，容易在大尺寸异形C/C复合材料构件表面实现工程化。

Co‑N‑C@RGO 复合材料、制备方法及用于锂硫电池隔膜改性的应用 785

 0

本发明公开了一种以双金属有机骨架材料为前驱体制备掺杂多孔碳@石墨烯复合材料的方法及其在锂硫电池隔膜修饰中的应用。制备方法是以一定比例的锌盐和钴盐为原料，室温液相法合成锌/钴‑双金属有机框架@石墨烯复合材料，将其作为前驱体在惰性气氛下高温反应，酸洗干燥后即得钴/氮双掺杂多孔碳@石墨烯(Co‑N‑C@RGO)复合材料。Co‑N‑C@RGO具有较好的导电性，比表面积高达750～1000m2/g，Co的含量为2～4At％，N的含量为10～20At％。这种材料应用于锂硫电池的隔膜修饰中具有显著抑制多硫化物穿梭效应的效果，能大幅提升锂硫电池的实际比容量和循环性能。而且，该材料合成所需原料简单，操作方便，可实现大规模生产，对锂硫电池体系的商业化有一定的推动作用。

γ-Fe2O3-TiO2磁性纳米复合材料及其制备方法和应用 1002

 0

本发明提供了一种γ?Fe2O3?TiO2磁性纳米复合材料及其制备方法和应用，该γ?Fe2O3?TiO2磁性纳米复合材料包括γ?Fe2O3纳米材料和TiO2纳米材料，TiO2纳米材料负载于γ?Fe2O3纳米材料上形成核壳结构。其制备方法包括制备γ?Fe2O3的混合溶液、负载TiO2、煅烧处理。本发明的制备方法具有操作简单、制备成功率高、制备材料稳定等优点，其制备得到的γ?Fe2O3?TiO2磁性纳米复合材料具有纳米级尺寸，同时具有光响应区间宽、光催化降解效率高、方便回收利用的特点，能够广泛用于同时去除废水中双酚A和六价铬，两种污染物协同降解，能高效去除水中的双酚A和六价铬。

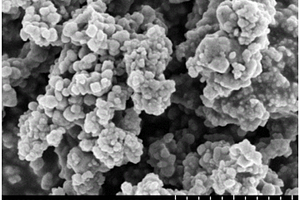

用于钠离子电池的NiTiO3/C 复合材料、制备和应用 898

 0

本发明公开了一种NiTiO3/C复合材料及其制备方法和应用，包括以下步骤：将无机镍源溶于水或者乙醇中，充分搅拌，得到含镍溶液，然后加入钛源、络合碳源。搅拌均匀后，置于喷雾热解炉中，进行喷雾热解，即得到NiTiO3/C复合材料。得到的NiTiO3/C复合材料，整体呈现为多孔的纳米球结构，钛酸镍和碳均匀复合。作为钠离子电池负极材料具有优良的电化学性能，且其制备方法简单，成本低廉，具有广阔的工业化应用前景。

轻质高强度碳纤维基复合材料鱼竿 778

 0

本发明公开了一种轻质高强度碳纤维基复合材料鱼竿，其特征在于，所述鱼竿的制备方法包括如下步骤：(一)齐聚物溶液的制备，(二)基体树脂的制备，(三)改性碳纳米管/纳米硼纤维复合材料的制备，(四)预浸料的制备，(五)鱼竿的制备。本发明公开的制备方法简单易行，制备得到的碳纤维基复合材料鱼竿价格低廉、重量轻、钢性强、韧性好、牢固度高、抗静电性能和耐老化性能优异。

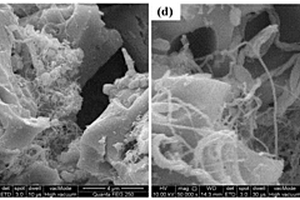

SiC纳米线原位增强的SiCf/SiC复合材料及其制备方法 751

 0

本发明公开了一种SiC纳米线原位增强的SiCf/SiC复合材料及其制备方法，该复合材料包括SiC纤维预制件、SiC纳米线和SiC陶瓷基体，所述SiC纳米线原位生长于所述SiC纤维预制件的纤维表面，所述SiC纳米线之间相互缠绕成网状结构；所述SiC陶瓷基体填充于所述SiC纤维预制件的孔隙中。制备方法包括：（1）表面化学改性处理；（2）加载催化剂；（3）化学气相沉积；（4）先驱体浸渍裂解。该SiC纳米线原位增强的SiCf/SiC复合材料具有SiC纳米线分布均匀不团聚且与SiC纤维结合良好、强韧性好、致密度高等优点，制备方法工艺简单、设备要求低、环保、工艺通用性好，SiC纳米线引入体积分数高且可控。

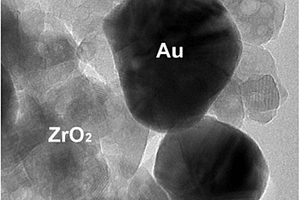

Au纳米材料/Au-金属氧化物纳米复合材料的制备方法 785

 0

本发明提供了一种Au纳米材料/Au?金属氧化物纳米复合材料的制备方法。本发明利用柠檬酸钠难溶于纯乙醇的特点，利用柠檬酸钠乙醇溶胶还原氯金酸，从而得到粒径分布更窄、更均匀，分散性更好，并且尺寸可调的Au纳米材料/Au?金属氧化物纳米复合材料。本发明方法有效克服了柠檬酸钠难溶于乙醇的缺点，且不需要加入任何稳定剂和保护剂，具有工艺简单、反应条件温和等优点；利用离心分离提纯方法，将具有不同粒径大小的柠檬酸钠乙醇溶胶颗粒分离，选择所需粒径大小的柠檬酸钠乙醇溶胶颗粒还原氯金酸，从而在低温环境下得到粒径分布窄、均匀，并且尺寸可调的Au纳米材料/Au?金属氧化物纳米复合材料。

炭/炭复合材料抗氧化涂层及其制备方法 657

 0

本发明涉及涂布液体的工艺,具体是C/C复合材料的低温抗氧化方法,其特征是:选用酒精(化学纯)代替部分蒸馏水做溶剂,按重量百分比将二氧化硅20～40%,磷酸5～25%,磷酸二氢锌40～65%,硼酸1～10%,配制;采用本发明溶胶浸渍炭/炭复合材料,其抗氧化涂层表面未发现裂纹、孔洞等缺陷,涂层与碳结合性好,具有高致密性、高愈合能力;多种高熔点低氧渗透率物质引入提高了涂层抗氧渗透能力,延缓氧气与C/C复合材料接触的时间,从而提高了涂层的抗氧化能力。

汽车制动系统用粉末冶金高强钛基复合材料及其制备方法 779

 0

本发明涉及一种汽车制动系统用粉末冶金高强钛基复合材料及其制备方法。所述复合材料由钛合金基体和均匀分布于基体内的强化相组成；所述强化相为高熵合金颗粒；所述基体以原子百分比计，包括下述组分：Fe10‑15％；Mn3‑5％；Nb2‑4％；Sn2‑4％；剩余成分为钛。所述高熵合金由Fe、Co、Cr、Ni、Mo按原子比1:1:1:1:0.15组成。其制备方法为：将基体粉末和高熵预合金粉混合均匀后压制成形并烧结，得到高熵合金颗粒增强的钛基复合材料。本发明工艺过程简单，采用常规粉末冶金生产工艺获得粉末高强钛基复合材料，还可以通过热模锻的方式制备紧固件，并同时获得高致密度的粉末高强钛基复合材料紧固件。

硅酸镁‑水热碳复合材料及其制备方法和应用 1000

 0

本发明公开了一种硅酸镁‑水热碳复合材料及其制备方法和应用，所述硅酸镁‑水热碳复合材料包括块状多孔的硅酸镁和球状多孔的水热碳，所述水热碳负载在硅酸镁的表面及孔隙内。制备方法，包括以下步骤：（1）制备硅酸镁的分散液；（2）将碳源和有机酸加入到硅酸镁的分散液中，进行水热反应，反应完毕后过滤，得到沉淀产物；（3）将步骤（2）所得的沉淀产物加入到碱液中，以打通水热碳阻塞的孔道，过滤后得到硅酸镁‑水热碳复合材料。该硅酸镁‑水热碳复合材料具有环保无毒，成本低，不易团聚等优点，对水体中阳离子型染料及重金属有极强的吸附作用。

碳化硅包覆金刚石复合材料的制备方法及金刚石/铝复合材料 726

 0

本发明涉及一种碳化硅包覆金刚石复合材料的制备方法及金刚石/铝复合材料，本发明首次在1000℃以下的较低温度条件下，通过化学反应在金刚石表面合成碳化硅镀层。其制备方法包括以下步骤：采用薄膜沉积技术在金刚石表面沉积金属铝薄膜；在制得的样品表面继续沉积硅薄膜，获得双镀层金刚石；对制备得到的双镀层金刚石进行真空热处理；（4）冷却至室温后，即可得到表面均匀包覆碳化硅镀层的碳化硅包覆金刚石复合材料。本发明合成的碳化硅包覆金刚石复合材料的碳化硅膜层均匀、连续，通过化学结合包覆于金刚石表面，与金刚石衬底有良好的界面粘接性能，可用于高导热、耐磨金刚石复合材料的研制。

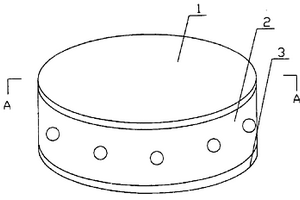

蜂窝夹层结构碳化硅基复合材料反射镜及其制备方法 970

 0

一种蜂窝夹层结构碳化硅基复合材料反射镜,由上盖板、具有蜂窝结构的夹层、下盖板粘结后经渗硅烧结成整体。其制备方法为:将短切碳纤维或碳毡与酚醛树脂的乙醇溶液混合、分散,加压固化成型后在裂解炉中碳化,制备出C/C多孔素坯;加工多孔C/C素坯至所需形状的上、下盖板、蜂窝结构夹层并粘结成蜂窝结构预制件;将C/C蜂窝结构预制件装入含硅粉的石墨坩埚中,在高温真空炉中加热并保持炉内真空,渗硅,得蜂窝结构SiC反射镜坯体;制备坯体表面致密涂层;反射镜经光学精密加工,即得本发明的蜂窝夹层结构SiC基复合材料反射镜。本发明的蜂窝夹层结构碳化硅基复合材料反射镜具有轻质、高刚度、加工性能好、低粗糙度等特点,其制备方法工艺简单、成本低。

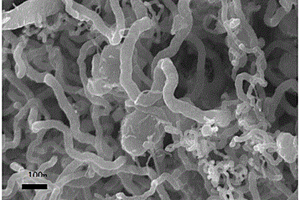

碳纳米管‑硫化锂‑碳复合材料的制备方法 912

 0

一种碳纳米管‑硫化锂‑碳复合材料的制备方法，将升华硫粉溶于无水甲苯，形成透明溶液A；将碳纳米管超声分散在三乙基硼氢化锂的四氢呋喃溶液中，形成悬浮液B；将溶液A加入悬浮液B中，得碳纳米管‑Li2S复合材料的悬浮液，加热蒸干溶剂即得到碳纳米管‑Li2S复合材料粉末；最后将碳纳米管‑Li2S材料置于惰性气氛中进行化学气相沉积碳，形成碳纳米管‑Li2S‑C复合材料。本发明制备的碳纳米管‑硫化锂‑碳复合材料导电性好，包覆层紧密，可改善Li2S电极的导电性，有效抑制多硫化物在电解液中的溶解和扩散，提高硫的利用率；同时碳纳米管的多孔结构，对硫电极在充放电过程中发生的体积膨胀和收缩有缓冲作用。

碳纳米管增强氮化铝复合材料及其制备方法 667

 0

一种碳纳米管增强氮化铝复合材料及其制备方法,该复合材料以氮化铝为基体,碳纳米管为增强相,通过添加烧结助剂制成,其组分及重量百分数分别为:氮化铝(89～95)WT%、氧化钇(2～4)WT%、氟化钙(2～4)WT%、碳纳米管(1～3)WT%。该复合材料制备方法为:将增强相碳纳米管经化学提纯、超声分散后,将基体氮化铝、分散后的碳纳米管和烧结助剂混合,经球磨分散成混合浆料,混合浆料经干燥、研磨和过筛,再进行热压烧结,最终形成碳纳米管增强氮化铝复合材料。本发明使氮化铝基体的力学性能提高,并实现低温致密化烧结,制备方法工艺简单、制作方便且成本相对较低。

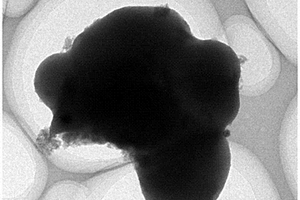

钠离子电池蛋黄-蛋壳结构锑/碳负极复合材料的制备方法 698

 0

本发明公开了一种钠离子电池蛋黄-蛋壳结构锑/碳负极复合材料的制备方法；该制备方法是先通过还原法制备纳米锑颗粒，再在纳米锑颗粒表面依次包覆二氧化硅层和聚多巴胺层，经炭化后，通过腐蚀法将二氧化硅层除去，得到具有蛋黄-蛋壳结构的锑/碳负极复合材料；该锑/碳负极复合材料结构具有机械稳定和热稳定性好，且可用于制备质量比容量高、倍率性能好的钠离子电池；该制备方法操作简单、易操作、成本低、适于在工业上实施和大批量生产。

Na2-2xFe1+xP2O7/碳复合材料及其制备方法和应用 669

 0

本发明公开了一种Na2?2xFe1+xP2O7/碳复合材料及其制备方法和应用，该材料是由Na2?2xFe1+xP2O7颗粒表面包覆碳网层形成的复合材料。本发明的合成方法简单，条件温和，产率高，制备得到的复合材料应用作为钠离子正极材料时具有高比容量、高工作电压、良好的循环稳定性能以及优异的倍率性能。

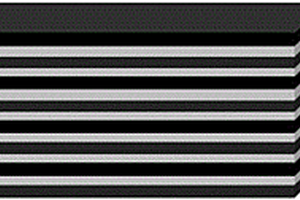

高强高韧TaxHf1-xC基复合材料及其制备方法 770

 0

本发明公开一种高强高韧Ta_xHf_1‑xC基复合材料及其制备方法，该Ta_xHf_1‑xC基复合材料以Ta_xHf_1‑xC陶瓷为基底、以金属Ta为增韧相；Ta_xHf_1‑xC基复合材料为层状结构，Ta_xHf_1‑xC陶瓷层与金属Ta层叠层排布，且所述Ta_xHf_1‑xC基复合材料的上表面和下表面均为Ta_xHf_1‑xC陶瓷相。该制备方法包括设计Ta_xHf_1‑xC基复合材料的结构、按设计的结构铺填原料和高温烧结等步骤。本发明提供的Ta_xHf_1‑xC基复合材料具有高强高韧的特性，可在极端热环境下服役，用作固体火箭发动机的高温阀、高超声速飞行器的机翼前缘等部件。本发明提供的制备方法工艺简单方便，材料结构设计空间大。

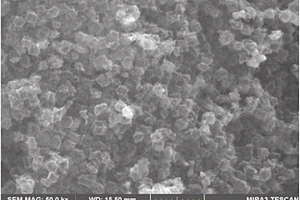

十二面体多孔Co3ZnC/C复合材料的制备方法及在锂离子电池中的应用 767

 0

本发明公开了一种十二面体多孔Co3ZnC/C复合材料的制备方法，将聚乙烯吡咯烷酮、钴盐、锌盐分散在醇中得分散液，随后向分散液中投加2?甲基咪唑；搅拌反应后静置纯化、洗涤得到前驱体化合物；将所述的前驱体化合物在保护气氛、500～700℃下热处理得到所述的Co3ZnC/C复合材料。所制得的十二面体Co3ZnC/C复合材料形貌均匀、稳定性好，且具有多孔特性。此外，本发明还包括所述的Co3ZnC/C复合材料在锂离子电池中的应用，该Co3ZnC/C复合材料作为负极材料应用于锂离子电池，在保证比容量的前提下，改善了电极材料的倍率性能和循环稳定性能；且多孔十二面体Co3ZnC/C复合材料的制备工艺简单，成本低廉，具有较好的研究前景。

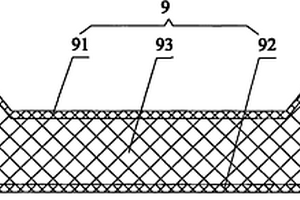

CZ硅晶体生长炉碳-碳复合材料导流筒及其制备方法 1117

 0

一种CZ硅晶体生长炉碳-碳复合材料导流筒及其制备方法,其CZ硅晶体生长炉碳-碳复合材料导流筒简体由表面涂层、碳-碳复合材料表层和碳-碳复合材料中心层构成。其制备方法包括以下步骤:(1)设计和制造导流筒胎具;(2)设计炭毡的形状和尺寸;并据此尺寸裁剪下料;(3)坯体制备;(4)坯体固化;(5)CVD增密处理;(6)导流筒脱模,对其表面进行抛光打磨;(7)二次CVD增密处理;(8)对导流筒的端部进行机加工,精整其余表面;(9)对精整后的导流筒进行表面抗氧化抗冲蚀涂层处理;(10)烘干、高温纯化处理。本发明导流筒产品的整体性好,使用可靠性高,使用寿命长,更换操作方便;可提高成晶率,降低拉晶能耗10%左右。

SiC_f/SiC复合材料表面抗辐照抗空气氧化复合涂层及其制备方法 694

 0

本发明公开了一种SiC_f/SiC复合材料表面抗辐照抗空气氧化复合涂层及其制备方法，所述复合涂层包括依次在SiC_f/SiC复合材料表面形成的内涂层和外涂层，所述内涂层的主要成分为MoSi₂、Si和Cr且含有C元素，所述外涂层为高纯β‑SiC。通过刷涂+一次CVD工艺制得。本发明所提供的复合涂层:一方面，外涂层充分渗入内涂层，涂层组织均匀致密，与SiC_f/SiC复合材料结合良好；另一方面，复合涂层的抗氧化、抗热震性能和抗辐照性能优异，所得含复合涂层的SiC_f/SiC复合材料，在1400℃氧化10h后强度保留率大于92.20％，在1400℃至室温热循环30次后的强度与原始SiC_f/SiC复合材料相比提高了12.23％以上，在离子能量为6MeV的Si²⁺辐照后强度保留率为84.15％以上。

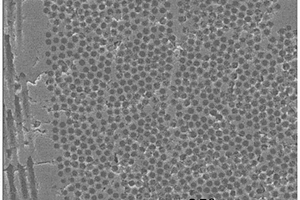

单向高导热C_f/Al复合材料的制备方法 993

 0

本发明涉及一种单向高导热Cf/Al复合材料的制备方法，利用铝丝把粗化、扁平化的高导热中间相沥青基碳纤维连续长丝固定成单向布，利用物理气相沉积对高导热中间相沥青基碳纤维单向布进行镀铝处理，使碳纤维表面存在一层铝薄膜，制备成碳纤维单向布预沉积料。对碳纤维单向布预沉积料和铝粉进行叠层真空热压，所制备的高导热碳纤维复合材料纤维体积分数控制在15‑35％，复合材料沿着纤维方向的导热率为300‑650W/m·K，可以铝材水冷板焊接的高导热Cf/Al复合材料，是一种具有良好应用前景的热管理材料，可避免使用导热膏等热界面材料，比起普通的热扩散材料器件，导热能力得到极大的提高。由于碳纤维表面存在铝薄膜，较低的压力就能实现高导热Cf/Al复合材料的致密化。

C/SiC 复合材料、该复合材料的制备方法及摩擦片 938

 0

本发明提供了一种C/SiC复合材料、该复合材料的制备方法及摩擦片，该方法包括以下步骤：1)沉积SiC层：采用化学气相沉积法在碳纤维表画沉积上厚度为2～10μm的SiC层，得到具有SiC层的碳纤维；2)浸渍沥青：在具有SiC层的碳纤维中加入沥青，升温融化沥青后，恒温加压浸渍，得到C/树脂生坯；3)碳化：冷却后在保护气氛下碳化C/树脂生坯，得到C/C复合材料预制体；4)气相渗硅：真空烧结条件下采用气相渗硅法处理C/C复合材料预制体后得到C/SiC复合材料。本发明提供的方法制备得到的C/SiC复合材料的弯曲强度达203MPa、弹性模量达256GPa、摩擦系数为0.238，各项力学性能优良，C/SiC复合材料内外组份均一。

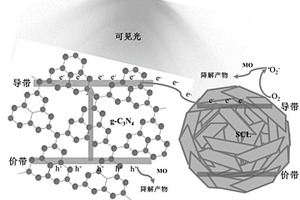

氮化碳-硫化锑/氯氧化锑复合材料及其制备方法和应用 864

 0

本发明公开了一种氮化碳-硫化锑/氯氧化锑复合材料及其制备方法和应用，该氮化碳-硫化锑/氯氧化锑复合材料包括氮化碳和硫化锑/氯氧化锑微球，硫化锑/氯氧化锑微球由硫化锑和氯氧化锑组成，氮化碳沉积于硫化锑/氯氧化锑微球球体表面构成三维微球状复合材料。其制备方法包括：取氮化碳粉体超声分散于碱液中，然后与SbCl3溶液混合，得到混合溶液；将Na2S溶液逐滴加入到混合溶液中进行水热反应，得到氮化碳-硫化锑/氯氧化锑复合材料。本发明的制备方法具有制备工艺简单、成本低、具有很好的环保效益等优点，制备的复合材料具有优越的光催化性能，广泛应用于光催化降解染料废水领域，且能够取得较高的催化效率。

具有表面功能层的复合材料构件及其RTM制备方法 1084

 0

本发明属于多层结构的复合材料构件及其制备方法技术领域,具体公开了一种具有表面功能层的复合材料构件及其RTM制备方法,该复合材料构件包括上、下表层和中间芯层;上、下表层均为第一复合材料体系,其是以环氧树脂、酚醛树脂等为基体,中间芯层为第二复合材料体系,其是以不饱和聚酯树脂为基体,各体系均是以碳纤维或玻璃纤维的纤维布为增强体。该RTM制备方法是先采用树脂膜熔渗工艺在一树脂传递模塑工艺成型用模具表面制备增强树脂膜,然后用覆盖有该增强树脂膜的成型用模具并通过树脂传递模塑工艺制备得到复合材料构件。本发明的RTM工艺结合了RFI和RTM工艺的双重优点,制得的复合材料构件表面质量更好、整体性更好、综合性能优异。
