云南昆明有色金属固/危废处置技术理论与应用

含砷石膏渣与铜渣协同固化的方法 838

 0

本发明公开了一种含砷石膏渣与铜渣协同固化的方法，属于重金属污染治理与冶金固体废弃物利用领域；首先将含砷石膏渣与碳粉均匀混合进行高温碳热还原反应；然后向反应物中加入铜渣和粉煤灰进行高温固化反应，得到高温熔融固砷铜渣；高温熔融固砷铜渣快速风冷形成含砷固态物质；高温碳热还原反应和高温固化反应生成的烟气通入氢氧化钙溶液中进行中和反应，反应后的沉淀物经过滤、干燥和研磨后，再次进行循环固砷处理；本方法固砷效果明显，反应后的固砷铜渣稳定性好、毒性迁移性小，可以进行二次回收利用，具有较广的应用前景。

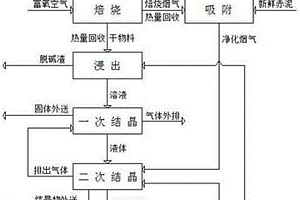

失效脱硫活性炭吸附剂焙烧赤泥的资源化循环处理工艺 659

 0

本发明公开了一种失效脱硫活性炭吸附剂焙烧赤泥的资源化循环处理工艺，包括焙烧与吸附、浸出、一次结晶、二次结晶及脱盐步骤。本发明既处置了失效脱硫活性炭吸附剂，也把吸附剂中的硫资源化、碳资源化成为酸来源，铝（来源于膨润土）资源化；同时，使得赤泥中的碱成分中和，而羟基方钠石、水化石榴石中的钙、钠、铝结构转化，从而实现脱碱，而且氧化铁与酸中和也得以水溶回收。经本发明处理，可有效将失效脱硫活性炭吸附剂以及赤泥资源化，并且部分产物又能够返回其他步骤，形成循环处理，在保障工艺正常进行的同时具有节约资源的优点；本发明工艺有效减少固体废弃物排放、降低资源消耗。

等离子体与气固或气液分散系协同净化污染物的方法 635

 0

本发明公开了一种等离子体与气固或气液分散系协同净化污染物的方法，该方法采用不同的等离子发生方式产生等离子体，并与气固分散系、气液分散系，形成分散系与等离子体的共存体，对污染物进行协同净化处理；其中，气固分散系或者气液分散系中颗粒物分散质，为具有催化作用或能与气态污染物发生反应的、能提供反应位点的固体颗粒物或液体颗粒物，本发明充分利用气固活气液分散系体和等离子体的特性，对有害物质进行净化，可以实现协同高效净化的效果。适用范围广，含有还原性污染物的生产气、工业尾气、废气等。净化方式灵活，净化效率高、净化耗时短。

硫化氢尾气分解磷石膏制取硫化钙的方法 730

 0

本发明公开了一种硫化氢尾气分解磷石膏制取硫化钙的方法，属于磷石膏的资源化利用领域；将磷石膏烘干磨碎，使其CO和H2S尾气下进行还原分解制取CaS，分解温度在700℃-950℃，磷石膏分解率≥95%，硫化钙的生产率能达到85%以上。本发明生产工艺简单易行，原料是大宗固体废弃物磷石膏，制取的硫化钙可以用于制备硫脲、硫化碱、硫磺、硫酸等化工产品，也可用于环保、重金属处理等工业中，为磷石膏的综合利用提供一个新思路。

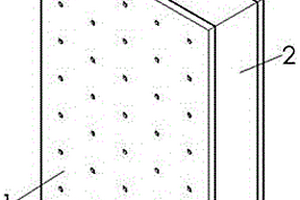

现浇磷石膏基早强防火复合墙板及其制备方法 958

 0

本发明公开了一种现浇磷石膏基早强防火复合墙板及其制备方法，旨在提供一种便于施工的现浇磷石膏基早强防火复合墙板及其制备方法。其中制备方法包括如下步骤：（1）硅酸钙板制作及支设；（2）石膏基轻质防火材料配置；以及（3）筑料成型。本发明减少了现浇墙体的模板支拆、周转工作、成本。提高了复合墙板的防火性能，减小了复合墙板的表观密度，减轻了自重，同时复合墙板的强度得以保证，且提高了石膏基材料的耐水性能。是一种轻质、高强、保温隔热、防火性能优异、施工简便快捷，具有一定抗震能力、资源化利用固体废弃物，环保无毒害的新型建筑材料。

磷石膏长效改性防水硬化复合外加剂及其制备方法 599

 0

一种磷石膏长效改性防水硬化复合外加剂及其制备方法，属于一种以磷化工厂工业固体废料‑磷石膏为基础无机粘接材料制备技术。外加剂包括高分子防水剂、减水剂、分散剂、活化剂、缓凝剂，其百分比按磷石膏重量比例为：高分子防水剂：0.3%~0.8%，减水剂：0.1%~0.5%，分散剂：0.25~0.5%，活化剂：0.5%~2%，缓凝剂：1.1%~1.5%；制备方法是：将高分子防水剂、分散剂在40~60摄氏度的环境下聚合搅拌1~2小时，随后冷却到室温，加入活性剂、缓凝剂、减水剂，搅拌均匀。本发明提供的有机、无机材料复合外加剂及新型轻质高强长效防水磷石膏砖、板材料强度高、重量轻、耐水性好、抗冻融良好。

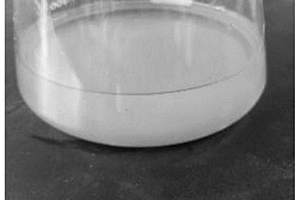

纤维素凝胶材料、制备方法及用途 905

 0

本发明涉及一种纤维素凝胶材料、制备方法及用途，属于天然高分子材料和固体废弃物资源化两个技术领域。该材料具有稳定三维空间网络结构，通过在制备的过程中添加柠檬酸，最终值得具有稳定三维空间网络结构的纤维素凝胶材料。用途是：用于保温材料或吸附材料。材料的导热系数为0.15W/m·k-0.22W/m·k，比热容为7.564J/g·K-15.660J/g·K，孔隙率为45%，凝胶材料优良的热性能，较高的比热容和较低的导热系数使其在保温材料领域有着广阔的应用前景。

环保型镀锌及Zn-Fe合金黑色钝化液及制备方法 920

 0

本发明公开了一种环保型镀锌及Zn-Fe合金黑色钝化液及制备方法，该钝化液采用硅酸盐为基础溶液，用于提高锌及锌合金的表面的耐蚀性。该钝化液含硅酸盐：2-3g/L 硫酸亚铁：0.5-1g/L 硫酸钠：0.2-0.3g/L 磷酸：16-40ml/L 以及余量的水。配制只需将固体的硅酸盐、硫酸亚铁、硫酸钠溶于1/2体积总量的水中，搅拌均匀；再加入磷酸，补加水并且定容至所需体积，并且搅拌均匀即可；该钝化液的PH为1.5-2.0。该钝化液用无毒的硅酸盐代替铬盐作为钝化液的主要原料，克服了传统工艺毒性大、不环保的缺点，而且钝化液中其他成分均对环境无污染，完全符合我国电镀废水排放标准和欧盟RoHS指令等环保标准。同时，大大提高钝化膜性能，硅酸盐钝化能形成类似铬盐钝化膜，在锌层表面形成网状的黑色钝化膜，提高了耐蚀性，经中性盐雾试验出白锈的时间超过50个小时。

二硅氧烷类有机化合物及制备方法 901

 0

本发明属于化工技术领域，公开了一种二硅氧烷类有机化合物及制备方法，二硅氧烷类有机化合物的制备方法以硅烷为反应原料，以亚砜或硫醚为催化剂，在空气环境下，于30℃～180℃下进行反应，合成得到二硅氧烷产物；进行柱层析得到目标产物，再通过精馏得到二硅氧烷类有机化合物。本发明由硅烷氧化制备相应的二硅氧烷，整个生产过程中不产生酸水或固体废渣，反应过程中亦无气体的生成，生产工艺安全易控，产品品质优越；本发明的制备方法具有产品收率高，反应温和，生产安全性好，产品质量高等特点；该有机反应使用空气作为氧源，符合绿色化学的发展理念。

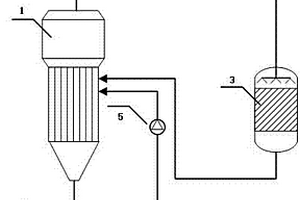

修复污染土壤的方法及系统 784

 0

本发明公开一种修复污染土壤的方法及系统，系统包括蒸发器、冷凝器、淋洗器、结晶分离器、泵，溶剂蒸发产生溶剂蒸气，经冷凝后生成热的液体溶剂，用于淋洗污染土壤，由于溶剂温度较高，可提高污染物的溶解度；淋洗后的含污染物溶剂重新蒸发成蒸气，往复循环，可以以较少的溶剂量实现污染土壤的高效淋洗修复，大幅度降低淋洗溶剂用量；蒸发器内溶剂中的污染物浓度不断增加，之后进行冷却、结晶分离，分离固体污染物后的溶剂重新返回蒸发器，无废溶剂外排；本发明可通过热溶剂淋洗以及溶剂的蒸发‑淋洗循环，强化淋洗效率，降低溶剂使用和消耗量；同时具备污染土壤溶剂淋洗和含污染物的溶剂蒸发浓缩、污染物结晶分离等功能。

熔融态铜熔渣直接浇筑控温冷凝成型制备微晶玻璃的方法 955

 0

本发明公开了一种熔融态铜熔渣直接浇筑控温冷凝成型制备微晶玻璃的方法，属于固体废弃资源综合利用领域；该方法是将熔融态铜熔渣加热升温至1550℃～1650℃后，将还原剂、助剂加入到熔融态铜熔渣中熔制2～5h，沉降分离出Fe、Cu金属及其部分金属氧化物，反应后上层渣液组分控制在CaO15~30%，SiO₂35~55%，TFe≤12%；将上层渣液导入成型模具中通过冷却水循环以1～10℃/s的冷却速率快速冷却至500℃～600℃保温1～3h得到玻璃材料，玻璃材料再以5~30℃/min的升温速率升温到750～950℃恒温析晶1~4h后空冷至室温，经打磨、抛光制成微晶玻璃；本发明方法能达到铜熔渣的高值化、无渣化利用，减轻环境污染、合理利用资源的目的。

高钛煤矸石制备钛白粉的方法 596

 0

本发明公开一种高钛煤矸石制备钛白粉方法，属于煤系固体废弃物资源化利用技术领域。本发明以高钛煤矸石为原料生产钛白粉，为煤矸石的资源化利用提供一种新技术；硫酸和粉磨过80目筛的煤矸石按质量比1.4-1.6：1混合后于微波炉中进行酸化反应，经溶解、过滤制备酸浸液；酸浸液经中和、还原、稀释后加碳酸钠或碳酸钾调pH至4.5，分离得钛白粉前驱体，前驱体碱溶后得粗钛，粗钛经稀酸溶解除杂、过滤后得到精制水合二氧化钛，在800℃煅烧制得钛白粉。本发明所述方法在制备钛白粉的同时提取铝、铁，煤矸石用量大、利用率高，无外加辅助材料，具有生产工艺简单、操作方便、能耗低、产品质量稳定、易于工业化生产等优点。

节能环保湿法炼锌生产工艺 683

 0

本发明公开了一种节能环保湿法炼锌生产工艺，包括以下步骤：(1)将锌矿回砖窑烘干，用球磨机粉碎；(2)矿颗粒放入浸出槽，加入浸液以及氢氧化钠和生石灰，浸取完，降温后板框压滤；(3)将滤液导入净化釜中，加入分离剂，使微量元素转化为沉淀物，经板框压滤，滤液进入电解液储液池；(4)通入电电解；(5)电解液储液池排出废电解液及析出锌，压滤后，并用氢氧化钠溶液和清水清洗，进入真空干燥箱烘干；(6)烘干后的锌粉碾磨。本发明采用的方法环境友好，避免产生对人体有害的酸雾，属于清洁生产，实现了真正安全的无污染零排放。同时本发明采用的固体氢氧化钠和生石灰遇水会放热，使浸液达到反应所需要的温度，极大的节省了能源。

磷石膏碳酸化尾气还原分解磷石膏的方法 957

 0

本发明公开一种磷石膏碳酸化尾气还原分解磷石膏的方法，属于磷化工处理技术领域；用H2S体积百分含量≥5%的磷石膏碳酸化尾气还原分解磷石膏，产出SO2的体积百分含量≥15%的炉气，可直接用作二转二吸制硫酸工艺的合格原料气，固体产物中CaO含量≥75%，可直接用作标号425以上的合格水泥原料，且过程中无废物产生，磷石膏分解率≥95%，脱硫率≥90%。在充分利用磷石膏碳酸化尾气，开发潜在硫资源的同时，实现磷石膏的多样化综合利用，形成湿法磷酸企业综合利用磷石膏的循环产业链。

磷尾矿无害化处理方法 787

 0

本发明公开了一种磷尾矿无害化处理方法，涉及磷尾矿处理技术领域。将浮选尾矿调浆后泵入旋流器进行浓缩并脱除细粒级，旋流器溢流去尾矿库，旋流器沉砂进入搅拌槽，并加入高效固磷剂和石灰协同一次固磷；一次固磷后矿浆泵入过滤机进行脱水后，将滤饼与石灰充分混匀进行二次固磷，得到无害化处理后的磷尾矿，进行堆存或采场回填处理。采用“旋流器浓缩分级+高效固磷剂/石灰协同一次固磷+压滤脱水+石灰粉末二次固磷”的处理工艺，使尾矿达到Ⅰ类工业固体废弃物的标准同时保证堆存尾矿的稳定性，具有成本低、固磷效果好，易于工业化应用的特点。

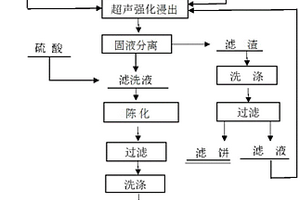

超声强化分离铜冶炼炉渣中的硅和铁并利用硅制备白炭黑的方法 1013

 0

本发明涉及一种超声强化分离铜冶炼炉渣中的硅和铁并利用硅制备白炭黑的方法，属于工业固体废弃物综合利用领域。首先将铜冶炼炉渣破碎至90％以上粒度小于0.075mm，然后在硝酸钠和超声波协同催化下、于氢氧化钠溶液中实现矿物相的转化和分离，对反应产物进行固液分离和洗涤，得到滤洗液和滤渣，滤洗液用于制备白炭黑，滤渣的主要成分是赤铁矿、能用于炼铁作业。本发明通过在铜冶炼炉渣中加入氢氧化钠和硝酸钠，在超声强化条件下将渣中的硅转化为硅酸钠，使结构和组成复杂的铜冶炼渣中的硅与渣中的铁、钙、铜等杂质元素分离，制备出高附加值的白炭黑产品后，其副产品滤渣直接用于炼铁作业的优质炼铁原料，从而实现高效利用铜冶炼渣中硅和铁的目的。

钛硅分子筛TS-1的制备方法 986

 0

本发明公开一种钛硅分子筛TS‑1的制备方法，包括以下步骤：将一定摩尔比的固体硅源、碱源、模板剂、矿化剂和钛源进行混合研磨至均匀，然后密封，在120‑180℃进行晶化反应，产物经洗涤、过滤、烘干、焙烧后即得高钛含量的钛硅分子筛；本发明利用工业废弃物微硅粉和工业副产物纳米二氧化硅作为硅源，解决了传统分子筛中硅源价格昂贵的问题；且合成方法简单，反应温度较传统方法低，通过使用氟化铵作为矿化剂，将钛有效地引入到分子筛骨架中，一步合成了高钛含量的钛硅分子筛TS‑1。

利用磷石膏制备微晶玻璃的方法 1043

 0

本发明公开了一种利用磷石膏制备微晶玻璃的方法，属于磷石膏资源化利用领域。将磷石膏干燥、粉碎，在氮气气氛下用煤作为还原剂使磷石膏中的CaSO4分解生成CaO，制备出的CaO作为钙铝硅体系微晶玻璃的主要原料，再添加SiO2、Al2O3等辅料在高温下熔融，经过微晶化处理、退火等过程制备微晶玻璃。本发明制备工艺易行，原料是工业固体废弃物，生产出来的微晶玻璃可广泛用于各个行业，实现了磷石膏的无害化、资源化和高值化利用。

煤矸石中高效提取铝铁钛的方法 674

 0

本发明公开了一种煤矸石中高效提取铝铁钛的方法，属于煤系固体废弃物资源化利用技术领域，煤矸石经干燥、粉磨后用于中和干法酸浸熟料的溶解液，中和终点酸浓度或pH值根据酸浸溶解出物中氧化钛含量确定；中和反应过滤后的中和滤液用于分离铝、铁或铝、铁钛，中和滤渣不用洗涤，干燥后直接加酸混合，在箱式电阻炉中进行酸浸反应，反应结束后经溶解、过滤、洗涤，滤液用新鲜煤矸石中和，循环重复上述操作，本发明方法利用率高，铝、铁、钛等溶出率高，铝收率＞95%，铁收率＞97%，钛收率＞85%，为组成复杂的煤矸石高效提取酸溶物提供一种新的工艺技术，为铝、铁、钛产品开辟了新的原料资源，可实现煤矸石高附加值利用。

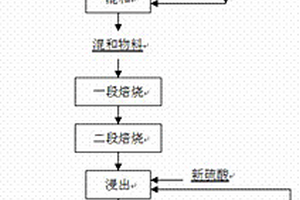

去除低品位铝土矿中钛铁的方法 770

 0

本发明公开了一种去除低品位铝土矿中金属钛、铁的方法。将破碎后的铝土矿细磨到物料颗粒尺寸小于0.074mm，与硫酸铵按一定比例混和均匀，在不同温度下进行两段焙烧。焙烧后的产物在稀硫酸中浸出，固液分离后，固体产物经水洗3～5次、在100℃～150℃条件下烘干后，获得适用于生产铝硅合金的原料。采用该工艺，处理原含，Fe2O31.44～11.36wt%，TiO21.68～8.32wt%的铝土矿，可使处理后的铝土矿中铁、钛的含量分别降至0.73wt.%以下和0.75wt.%以下。本发明工艺简单、原料来源广泛、加工成本低廉、废酸综合利用合理，具有良好的市场前景。

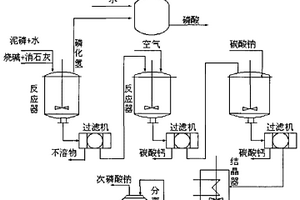

综合利用泥磷制取次磷酸钠的方法 1029

 0

本发明涉及一种电炉法黄磷生产工业中产生的固体废物——泥磷的综合利用方法,属于化工和环境保护技术领域。本发明的工艺过程为:①在加热和搅拌的条件下,将泥磷、水、氢氧化钙及氢氧化钠加入反应器中进行反应,并加入乳化剂十六烷基三甲基溴化铵;②反应完成后,通入空气,除去反应液中多余的氢氧化钙;③将反应液进行过滤,在滤液中加入碳酸钠,钙离子以碳酸钙沉淀的形式除去,并用水洗涤滤渣;④滤液进行浓缩,冷却结晶,离心分离,得到次磷酸钠晶体,而反应的副产物磷化氢则经过催化氧化为五氧化二磷,然后和水反应生成磷酸。本发明生产的次磷酸钠质量稳定,生产操作安全,泥磷处理效果好,保护环境的同时使资源得到综合利用。

多物理场辅助制备高性能磷石膏基泡沫混凝土的方法 847

 0

本发明公开了一种多物理场辅助制备高性能磷石膏基泡沫混凝土方法，该方法将柠檬酸溶液与磷石膏混合，振荡后水洗过滤，干燥粉碎后过筛；将过筛后的磷石膏、矿渣粉、水泥、磷渣、生石灰、纤维混合得混合物，然后加入早强剂、稳泡剂、水，搅拌混匀后，超声处理，加入泡沫搅拌，成型，喷施薄膜液并在成型物体外成膜，成型物经传送带输送至养护箱中，在电场、磁场、湿度、温度条件下来回移动养护，制得高强度、轻质化的磷石膏基泡沫混凝土；本产品能大量消纳固体废弃物磷石膏，节约成本，同时采用了多物理场辅助技术，使得磷石膏基泡沫混凝土内部物质排列紧密，能够快速化制备出高强度、轻质化、保温隔热效果良好、防水性能好的磷石膏基泡沫混凝土。

以赤泥和镁渣为主材的免烧砖 789

 0

本发明涉及一种利用赤泥和镁渣生产免烧砖,属固体废弃物资源综合利用及新型建材技术领域。由赤泥与镁渣、活性矿物材料、石灰组成,赤泥与镁渣、活性矿物材料、石灰的质量比为:45～50:35～40:10～15:2～5。活性矿物材料为高炉渣、黄磷炉渣、粉煤灰重的一种或多种的任意混合物。由原料预处理、粉磨、计量、搅拌初混、强制混合、挤出、切割、蒸汽养护等工序得到。本发明可用传统的真空挤出机进行生坏的生产,产品易砌筑、强度高、碳化系数高、软化系数高、吸水率低、抗湿热交替、抗冻能力好、不泛碱。

利用垃圾焚烧所产生的热量烘干垃圾的装置及方法 1067

 0

本发明属于固体废弃物处理技术领域，具体涉及一种利用垃圾焚烧所产生的热量烘干垃圾的装置及方法。由至少两个烟气余热利用器串联而成，其特征在于，所述的烟气余热利用器为中空的箱体，箱体顶部的内壁上设有导热板；相邻两个烟气余热利用器之间设有筛网，所述的筛网上表面与所述的烟气余热利用器上表面设置在同一平面上，所述的筛网上表面和烟气余热利用器上表面共同作为传热面用于摊铺并烘干垃圾。本发明利用垃圾自身燃烧所产生的热量对垃圾进行干燥，实现了余热资源化利用，不消耗能源。

高寒高海拔地区湿污泥制备矿区土壤调理剂的方法 583

 0

本发明公开了一种高寒高海拔地区湿污泥制备矿区土壤调理剂的方法，属于有机固体废物处理及资源化利用技术领域。所述方法步骤如下：待处理湿污泥与干化产物混合调配含水率，之后添加填充剂以及固氮改良剂，所得混合料进行生物干化处理；部分干化料加入重金属去除剂以及调整剂，之后于650‑860℃条件下低氧热处理30‑60 min；热处理产物经筛分处理后，筛下细微颗粒与干化处理后的另外一部分物料混合。本发明所制备的土壤调理剂在钝化重金属、保水保墒、增强土壤肥力、作物生长方面作用明显。

亚硫酸镁催化氧化剂的制备方法和用途 919

 0

本发明公开了一种亚硫酸镁催化氧化剂的制备方法和用途，属于固体废物资源化技术领域。亚硫酸镁催化氧化剂的制备方法，包括以下步骤：将1，2，4‑偏苯三甲酸、金属盐(钴盐和/或铁盐)溶解后加入三乙胺，超声反应得到所述亚硫酸镁催化氧化剂。本发明制备得到的催化剂对亚硫酸镁的催化速率达到0.12mmol(L·s)‑1，且本发明的制备方法简单，投资小，易操作，二次污染小，可用于镁法脱硫的副产物亚硫酸镁的催化氧化。

生防辣椒疫病育苗基质及其制备方法与应用 878

 0

本发明公开一种生防辣椒疫病育苗基质及其制备方法与应用。该方法包括将有机固体废弃物和磷石膏充分混合，按照高温堆肥发酵的方式进行发酵，在降温阶段温度小于45℃时，完成第一次发酵得有机物料载体，按每1公斤有机物料载体接种1～2g木霉菌，控制发酵温度在45℃以下进行第二次发酵，当发酵产物的水分含量≤30％质量分数时，检测发酵产物的种子发芽指数和木霉菌有效活菌数，检测的种子发芽指数≥100％，木霉菌有效活菌数为0.2×10⁸～0.5×10⁸cfu/g时，停止发酵得生防辣椒疫病育苗基质。用该生防辣椒疫病育苗基质育苗和移栽，出苗率92.2％以上，壮苗指数2.65以上，辣椒疫病的防病率达到82.5～85％，同时能有效地促进辣椒的生长，增加辣椒产量，产量增加23.4～43.4％。

利用芽孢杆菌胞外聚合物对金属资源回收与利用的方法 712

 0

本发明公开了一种利用芽孢杆菌胞外聚合物对金属资源回收与利用的方法，涉及资源利用与回收技术领域。本发明包括芽孢杆菌属微生物的提取，通过以下步骤提取：S1：采用固体培养基对芽孢杆菌进行活化培养后，接种至PH值为7‑8的液体发酵培养基中，在23‑25℃环境下发酵培养，得到微生物发酵液；S2：将所述微生物发酵液置于5‑7℃环境中进行离心，取上层清液过滤，滤液冷冻干燥后制得EPS粉末；所述EPS粉末包括s‑EPS粉末、LB‑EPS粉末、TB‑EPS粉末；本发明利用前述的芽孢杆菌属微生物胞外聚合物对废水和/或土壤中的重金属离子以及稀贵金属进行回收和/或降解和/或转化；以实现开发一种生态友好的方法，对重金属、稀贵金属进行资源化处理与回收的目的。

以铁盐治理富营养化水体的方法 947

 0

以铁盐治理富营养化水体的方法，属于水、废水、污水的处理方法。本发明以铁盐FeCl3、Fe2(SO4)3、FeSO4或FeCl3·6H2O之一种或其组合为絮凝沉淀剂，用湖水配制成1～5%(w/w)的溶液，雾化喷洒水面；所述的水体性质为pH≥7.5的弱碱性湖水；根据水体的大小，每日可地毯式喷洒数次，定期检测总磷浓度，直至总磷浓度符合一类水质＜0.005?mg?L?1的要求。本发明针对富营养化湖泊、水库等大型水体沉淀和钝化磷，遏制蓝藻等藻类繁殖，并絮凝沉淀悬浮态固体，达到原位修复水质的目的，且操作简易，成本低廉，效果明显，一般半年后可见成效。

利用电石渣制备微晶玻璃的方法 865

 0

本发明公开了一种利用电石渣制备微晶玻璃的方法，属于电石渣资源化利用领域，将电石渣在高温下进行预处理，再与辅料进行混合，使其在高温状态下熔融，通过基础玻璃退火、微晶化处理等过程制备高附加值的微晶玻璃。本发明制备出的微晶玻璃具有利用价值高、工艺简单等特点，原料是工业生产过程中产生的固体废物，生产出的微晶玻璃可广泛应用于建材等行业，实现了电石渣的无害化和资源化利用。
