本发明提供一种金属与塑胶复合结构的制造方法,属于功能材料技术领域,其制造方法包括以下步骤,首先,冲压多孔连贯金属层而形成至少第一多孔金属结构及至少第二多孔金属结构,第一多孔金属结构的孔隙密度是小于第二多孔金属结构;随后,焊接至少第二多孔金属结构在表面金属层;最后,嵌入塑胶体在至少第一多孔金属结构至表面金属层,使塑胶体与至少第一多孔金属结构、表面金属层三者相互接合,以增加塑胶的强度。
本发明属于功能材料技术领域,具体涉及超疏水涂层及其制备方法与应用。所述超疏水涂层具有三维多孔状纳米复合结构;所述三维多孔状纳米复合结构包括:构筑单元和粘结单元;其中,所述构筑单元由无机疏水纳米颗粒形成;所述粘结单元由疏水聚合物纳米微球形成;所述无机疏水纳米颗粒与所述疏水聚合物纳米微球相互连接形成均匀孔隙。本发明从超疏水涂层的本质出发,研究设计出一种新复合结构的耐久型超疏水涂层,其不受限于喷涂工艺,也可以利用浸涂或者滚涂工艺处理,可实现卷材及异形件的涂覆,且所得涂层的综合性能好,拓展了该涂层的应用领域。
本发明属于功能材料技术领域,公开了一种有机硅超疏水涂料及基于其的超疏水涂层与应用。本发明涂料包括以下质量份数的原料:正硅酸四乙酯2.0‑5.0份,端羟基封闭剂2.0‑6.0份,二氧化硅粒子0.05‑0.5份,催化剂适量。本发明涂料中的正硅酸四乙酯和端羟基封闭剂以及二氧化硅表面的羟基发生水解缩合反应,在基材表面原位构建具有低表面能和刚性结构的纳米复合粗糙结构,既有效降低了基材界面的表面张力,又增加了界面粗糙度,所得的涂层具有优异的透光性、耐磨性、耐腐蚀性,并能实现持久的超疏水效果,水接触角可达164°,经100次洗涤后仍能保持较好的超疏水性能,极大提升了基材的疏水性和耐久性。
本发明属于功能材料领域,公开了一种磁性塑料,按重量份数计,包括以下组分:热塑性塑料30‑90份,磁粉5‑45份,低熔点合金1‑40份,增塑剂5‑20份,热稳定剂1‑10份,润滑剂1‑8份。本发明还公开了一种磁性塑料的制备方法,包括混合、注塑等步骤。本发明所述磁性塑料取向度高,可高达93%;磁性经时不易衰退,经过一年后,剩磁可达98%,取向度可达92%;本发明所述磁性塑料的加工工艺简单。

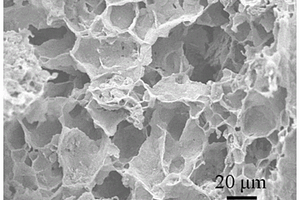

本发明属于智能材料、纳米复合功能材料及生物医用材料技术领域,公开了一种光热驱动型形状记忆多尺度孔纳米复合生物支架及其制备方法。本发明方法包括以下步骤:(1)利用低分子量带羧端基聚乳酸对氧化石墨烯进行疏水改性,得到疏水改性的氧化石墨烯;(2)把疏水改性的氧化石墨烯、可生物降解形状记忆聚合物、流变剂加入有机有溶剂中组成油相;把水加入油相中,混合乳化,得到油包水型黏稠皮克林乳液;(3)以油包水型黏稠皮克林乳液为墨水,采用挤出式3D打印获得三维多孔乳液支架,干燥,得到复合生物支架;其由多尺度孔组成,孔隙率为65‑95%;加热或近红外光照射两种刺激下均有良好形状记忆性能,在组织工程领域有良好的应用前景。

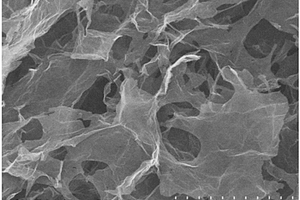

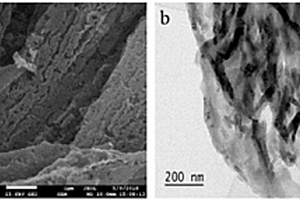

本发明属于环境功能材料和水处理技术领域,具体涉及一种改性三维石墨烯复合材料及其制备方法与应用。该方法将聚丙烯酰胺、β‑环糊精与氧化石墨烯混合,然后通过一步化学还原法合成改性三维石墨烯复合材料。该材料具有三维孔结构和丰富的官能团结构,避免了二维石墨烯的团聚问题,可显著提高吸附剂对水中抗生素的吸附性能。其制备方法简单,条件温和,所用的改性材料都属于绿色化学试剂,整个过程中不产生二次污染,制备的吸附剂对环境无毒害作用。将该材料用于去除水中的环丙沙星,成本低且去除率高达73.63%,所用三维石墨烯能简单快速的从溶液中分离,易于回收利用。
本发明涉及一种碳纳米纤维复合材料的制备方法,属于复合材料技术领域。本发明利用纳米纤维素具有易于成膜与凝胶化的特性,可以作为结构稳定与机械性能优良的载体材料或者骨架支撑材料,纳米纤维素具有不同的结构形态,各种微纳米尺度的无机或有机纳米材料可扩散或填充其中,以提高其比表面积,纳米纤维素原有的高吸水性、溶胀性、生物相容性等特性,与各类无机或有机纳米材料的特定导电性能相互融合在一起,进而产生具有高导电性、光电转换性、电化学氧化还原特性的特殊功能材料,导电高分子不但可以通过溶液分散与纳米纤维素形成导电膜材料,而且可以通过原位聚合方式得到导电高分子/纳米纤维素导电复合材料。

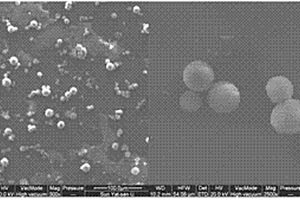

本发明涉及功能材料技术领域,具体涉及一种细菌纤维素微球的制备方法,包括:制备培养液;将木醋杆菌菌种接种至所述培养液中培养,生成细菌纤维薄膜,无菌条件下打散薄膜,过滤,得到细菌接种液;将细菌接种液和培养液充分混合,旋转速度为50~200rpm旋转培养,得到细菌纤维微球。本发明的细菌纤维素微球的制备方法,通过改变旋转发酵的速度,获得不同尺寸的细菌纤维素微球,通过不同碳源浓度获得不同密度的细菌纤维素微球,满足各种应用需求。
本发明属于光电子信息功能材料技术领域,具体涉及一种Ga掺杂ZnO透明导电薄膜的制备方法,包括如下步骤:称取ZnO粉末和Ga2O3粉末,其中Ga占总粉末的摩尔百分含量为1~3%,将称取的粉末经预烧结和烧结处理,制得Ga掺杂ZnO靶材;将衬底和制得的靶材装入磁控溅射镀膜机中,将溅射室抽真空,通入氩气,控制工作压强为0.1~0.5Pa;将衬底的温度升至300~600℃,控制溅射功率为80~120W,进行镀膜处理,制得Ga掺杂ZnO透明导电薄膜,本发明的制备方法可大面积规模化生产、工艺简单、成本低,制得的透明导电薄膜表面平整致密,粗糙度较小,电阻率低,透过率高,性能稳定,应用前景广阔。

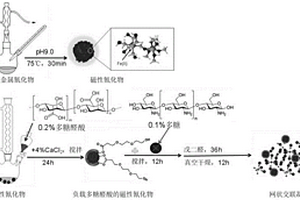

本发明涉及功能材料制备及污水处理技术领域,且公开了一种网状交联凝胶、制备方法及应用,该凝胶由以下原料制成:水、组分A、组分B、碱性溶液、氯化钙溶液、戊二醛溶液,其中按照以下配比:150mL水、4g组分A、0.05~1组分B、0.5~2mol/L碱性溶液、3~5%氯化钙溶液以及0.01~0.1mL/L戊二醛溶液;所述的组分A为过渡金属离子和过渡金属氰化物,组分B为多糖醛酸和多糖。本发明提供的磁性网状交联凝胶可一次性去除废水中97%的铊,经过第二次吸附基本可以实现水体无害化处理,可将废水中的铊降至2μg/L以下,并且铊可实现资源化利用,脱附后的磁性网状交联凝胶可实现再生,避免产生危废或二次污染。
本发明属于功能材料制备技术领域,公开了一种利用不同壳层材料降低烷烃类相变微胶囊过冷度的方法及其制成的微胶囊和应用。该方法按照以下步骤:先制备出中间相、连续相和收集相,再将分散相、中间相和连续相通过注射泵分别进入微流控芯片中,分散相、中间相、连续相分别从小尖嘴玻璃毛细管、第一封闭蓄液槽和第二封闭蓄液槽通入微流控芯片;分散相从小尖嘴玻璃毛细管流出,被中间相包裹后,在连续相的流动下流入小玻璃毛细管,中间相中的引发剂受紫外灯辐射引发壳层材料进行聚合反应,形成薄膜层将相变材料包裹,干燥后得到相变微胶囊。实现了对相变微胶囊粒径控制以及降低过冷度的精确控制,适用于相变微胶囊的工业生产。

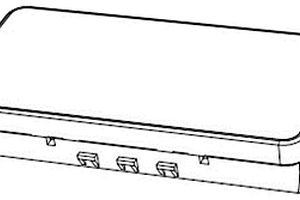

本发明公开一种基于NB‑IoT技术的智能电子价签,包含PCBA、壳体、电源、天线、显示屏、面板,其中PCBA、天线、显示屏、面板依次连接并固定于壳体上,其中电源于壳体连接。从硬件结构设计及功能材料设计上使得本电子价签在功能上更加稳定,结构上更加的简洁,降低实施难度及成本,增强设备性能。
本发明涉及一种新型白光LED器件的制备方法,包括以下步骤:制备AlN晶体材料;对AlN晶体材料进行切割、打磨和抛光,制成表面平整的AlN薄片;对制成的AlN薄片进行清洗,清洗后对其进行烘烤以除去表面的水气与溶剂残留物;在AlN薄片上图形化电极并蒸镀金属电极;最后再进行氮气氛下的退火处理,制成新型白光LED器件。本发明直接采用气相传输法制备的AlN晶体材料作为功能材料,在晶体上制备电极后直接通电发光。该方法实现单一材料的白光输出,无需荧光粉的二次转换,因此器件结构更加简单紧凑,单晶状态的AlN功能层也能承载更大的功率密度。由于利用宽禁带半导体AlN材料禁带内的缺陷发光,使器件的发射光谱十分丰富,可覆盖整个可见光区域,且光色品质出色。
本发明属于功能材料领域,公开了一种红色固态荧光碳点及其制备方法和应用。该制备方法是以芳香族的酸与胺为原料,通过一步水热法直接合成碳量子点,碳量子点粉末的产率为44.89%‑75.80%,量子效率为2.54%‑15.86%。红色荧光有机玻璃是通过本体聚合法制备PMMA,在PMMA预聚的过程中,掺入质量分数1%‑30%的碳量子点粉末组装而成的。本发明填补了碳量子点没有红色固态发光的空缺。本发明操作简单,绿色环保,成本低,工艺条件易于实现,得到的碳量子点具有高产率、与有机玻璃良好的相容性,碳量子点与有机玻璃组装得到的红光玻璃片可与青光LED芯片复配组装成白光LED。
本发明提供了一种疏水矿化废弃纤维吸附材料的制备方法,具体包括:废弃纤维的预处理、臭氧处理、交替浸渍和矿化废弃纤维的疏水改性等步骤。本方法以废纸、废毛衣、废纯棉衣服中的一种或多种为原料,通过对纤维进行臭氧处理接枝上聚丙烯酸,提供钙离子附着点,随后加入碳酸钙作为介质实现聚合物材料的疏水化改性,制作过程避免使用毒性高的化学试剂,在构建环境安全功能材料方面更具优势。改性得到废弃纤维对多种油类均具有较高的吸油率和持油率,吸附性能较好。所制得的吸油材料具有环境友好,成本低廉,制备方法简单,在油水污染物处理方面具有潜在应用价值。
本发明提供一种高强度高分子水凝胶,其特征在于,包括以下重量份数的组分:8‑22份聚丙烯酰胺、12‑19份N‑异丙基丙烯酰胺、1‑5份非离子型纤维素醚、4‑11份海藻酸钠、3‑7份乙二胺、2‑9份盐酸聚六亚甲基胍、0.8‑2.5份增强纤维、3‑9五味子果仁抗菌肽、68‑88份纯水。本发明具有良好的生物相容型、力学性能和机械强度,更重要的是能够在37‑50℃的区间对温度反应响应率高,能够应用于生物缓释材料、快速降温材料等,能够适应信息、生命、环境、航空航天等领域对于功能材料的需求。
本发明公开了一种废弃生物质多方位综合利用的方法,是将干燥粉碎后的废弃生物质置于盛有蒸馏水的容器中进行温控超声处理,超声提取后进行过滤,滤液浓缩,然后将有机溶剂加入到浓缩液中,充分搅拌后,静置,离心,过滤分离,得到的固体即为粗制的高附加值产物;对提取后的废弃生物质再进行化学改性,得到一种生物吸附剂。本发明实现了全方位综合利用废弃生物质,可以同时完成高附加值产品的提取和利用遗留的固体废弃物作为原料来制备功能材料,是一个极具意义和价值的研究方向。
本发明公开了一种藻酸盐创面修复敷料及其制备方法,通过将藻酸盐与蜂蜜及45S5生活活性玻璃进行有机结合,充分发挥充分发挥藻酸盐在护理创面时高吸湿性、止血性、柔软成胶性,而且将藻酸盐、蜂蜜、生物活性玻璃三种功能材料在护理创面时表现出的抗菌、止痛、分泌生长因子以促进伤口愈合进行有机结合,从而产生协同的护创作用,使对伤口的护理达到最佳。此外,通过将藻酸盐进行疏水改性后使得生物活性玻璃以及蜂蜜在护创时进行的离子交换得以缓慢进行,使得该敷料能持续发挥护创功效,可减少换药次数,提高患者的舒适度。本发明加工制备的复合材料的制备过程无需特殊设备、反应条件温和、工艺成熟、适合于工业上的规模化生产。
本发明涉及一种掺锌碳酸钙微球及其口腔护理产品与制备方法。掺锌碳酸钙微球的锌含量为0.1-10%,另外提供了一种掺锌碳酸钙微球的制备方法,以及掺锌碳酸钙微球的应用。上述掺锌碳酸钙微球可作为一种新型的多功能材料,用于其他口腔护理产品,所制备产品方法简单、安全性高、效果长久,同时发挥着摩擦剂、抑菌剂、功能成分缓释剂多重功效,能长时间保护口腔环境。

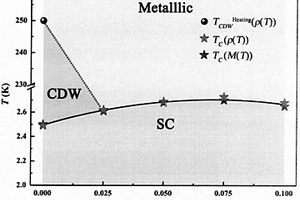

本发明涉及一种新型含铟过渡金属碲化物超导材料及其制备方法,属于量子功能材料制造技术领域。其制备方法是传统高温固相法,通过将相应化学计量比的Cu,Ir,In,Te充分研磨后抽真空密封在石英管中,然后把密封的装有原材料的石英管放入炉子中,在800℃烧结120h,得到CuIr2‑xInxTe4(0≤x≤0.1)的多晶粉末。通过综合物理性能测试系统(PPMS)来测试其物性,通过测量其电导率、磁性性质、上下临界磁场等物理性质,深入考察目标材料的超导物性。这是首例报道的新型准二维铟掺杂的过渡金属碲合物超导材料。通过合成此类化合物超导材料,为过渡金属硫化物超导材料的家族增加了新的成员,并助于人们理解高温铜基或铁基超导的物理性质。

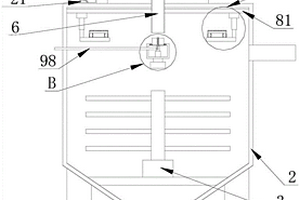

本发明涉及防霉抗菌剂功能材料制备技术领域,常见出料管的内壁和外壁会附着有大量的药物颗粒,如果不及时将气态区四处飘散的药物以及出料管内壁的药物及时清理,其会对下一次的药物混合作用造成影响,本发明公开了一种防霉抗菌剂生产用加料装置,包括支撑架、工作罐、搅拌装置、进料箱;进料箱,设置于工作罐的顶部,其顶部连通有进料管,其底部连通有出料管;抽气装置,安装于工作罐的外壁顶部,与工作罐内部连通,能够抽取工作罐内的气体;清理装置,能够对出料管进行清理;本发明可快速地将工作罐内气态区中四处飘散的药物抽走,以免四处飘散的药物沉淀并附着在出料管或工作罐内,以便于降低对下次药物混合作用所产生的不良影响。
本发明提供了一种氨基石墨烯/聚偏氟乙烯压电纳米电纺膜的制备方法,属于功能材料领域。通过静电纺丝技术制备了氨基石墨烯/聚偏氟乙烯压电纳米电纺膜。与纯聚偏氟乙烯压电纳米电纺膜相比,由于氨基石墨烯的存在能够通过界面诱导作用促进聚偏氟乙烯生成更多的极性β晶型,所以有效提高了氨基石墨烯/聚偏氟乙烯电纺膜的压电性能。本发明提供的制备方法工艺简单,易于操作,所得电纺膜具有柔韧性好、密度小、可裁剪成不同尺寸或复杂形状的薄膜等优点,有望作为传感器、触发器、驱动器、能量捕获器在声学、电子、测量、军事、交通、信息工程、地质勘探等领域得到应用。
本发明公开了一种抗静电高硬度的纳米复合光学级PET切片,包含以下重量份的组分:改性纳米功能添加剂0.001~10份、PET切片80~99.989份和相容剂0.01~10份;所述改性纳米功能添加剂为改性石墨烯和/或改性碳纳米管。本发明所述PET切片创造性选择、发挥碳纳米管、石墨烯材料本身具有的一系列优异特性和化学接枝改性技术,实现纳米功能材料与PET切片基体间的良好物理、化学结合作用,制备而成的PET基材具有高硬度、高耐磨、抗静电的同时,光学性能不受影响,提高了产线良率,保护了作业人员免受静电伤害,同时使得PET基材在镀膜或涂布之前不需要进行硬化处理或只需要单面硬化处理,节约成本。
本发明提供一种高延伸性高分子水凝胶,其特征在于,包括以下重量份数的组分:8‑22份环氧聚天冬氨酸、12‑19份聚乙二醇改性纳米纤维素、1‑5份非离子型纤维素醚、4‑11份黄原胶、3‑7份硅酸乙醋、2‑9份磷酸聚六亚甲基胍、0.8‑2.5份增强纤维、3‑9蚯蚓抗菌肽、68‑88份纯水。本发明具有良好的生物相容型、力学性能和机械强度,更重要的是能够在37‑50℃的区间对温度反应响应率高,能够应用于生物缓释材料、快速降温材料等,能够适应信息、生命、环境、航空航天等领域对于功能材料的需求。
本发明属于功能材料领域,公开了一种介孔类石墨相氮化碳及其制备方法和应用。本发明利用铵盐作为致孔剂以及水热诱导剂,三聚氰胺作为前驱体,制备出可控介孔g‑C3N4。铵盐在水中水解,提供酸性环境,而三聚氰胺在酸性的条件下部分转化为三聚氰酸,三聚氰胺与三聚氰酸通过分子之间的氢键连接形成超分子,然后焙烧超分子,在焙烧的过程中超分子中的三聚氰酸分解产生大量气体(作为气泡模板)同时在留下空缺位使三聚氰胺在热缩聚形成氮化碳过程中产生丰富的孔结构,水热处理残余的氯化铵也起到了气泡模板的作用,最终得到高催化性能的介孔类石墨相氮化碳。
本发明属于功能材料技术领域,公开了一种羧甲基壳聚糖/氧化石墨烯复合水凝胶及其制备与应用。所述羧甲基壳聚糖/氧化石墨烯复合水凝胶的制备方法包括以下制备步骤:称取羧甲基壳聚糖水溶液,加入一定量的氧化石墨烯水溶液,搅拌,制得分散均匀的羧甲基壳聚糖和氧化石墨烯分散液;保持搅拌下滴加一定量的TPMDMTI,超声脱泡,在室温下反应一段时间,制得羧甲基壳聚糖/氧化石墨烯复合水凝胶,所述的羧甲基壳聚糖水溶液质量浓度为10%。本发明的制备方法制备工艺简单,易于操作,适于工业化生产。

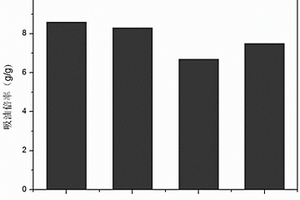

本发明属于功能材料技术领域,公开了一种高吸油聚丙烯腈中空活性碳纤维及其制备方法。所述方法为:将聚丙烯腈溶解于DMF中得到聚丙烯腈/DMF溶液,将溶液脱气后进行干-湿法纺丝,得到聚丙烯腈中空纤维,将其在去离子水中浸泡预处理,预处理后的聚丙烯腈中空纤维升温至230~250℃预氧化1~3h,然后在氮气气氛下升温至550~600℃炭化1~1.5h,最后在二氧化碳气氛中升温至800~1100℃活化1~4h,得到高吸油聚丙烯腈中空活性碳纤维。所得聚丙烯腈中空活性碳纤维吸油倍率高,易于回收和重新利用,可广泛运用于原油泄漏处理、废油回收及浮油处理等行业。
本发明公开了一种低成本高亮空气净化荧光灯,包括灯管、灯架及反光装置、该灯架表面装有玻璃罩,荧光灯管包括双灯丝及灯丝表面的稀土层,该灯架上装有玻璃罩,内部反光用纳米反光膜,反射及光触媒消毒杀菌,两端用单孔端子固定灯管。本发明灯架可拆卸式结构布局合理,双灯丝及灯丝表面特殊稀土工艺成倍提高灯管寿命,利用纳米反射加上高透光玻璃罩大量提高照射面光通量,结合光触媒消毒杀菌功能,材料成本低廉,产品附加价值高。

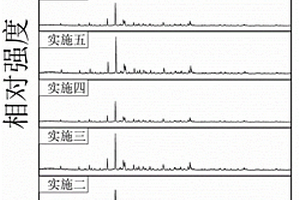

本发明公开了一种黄绿色余晖材料及其制备方法,涉及无机功能材料领域。黄绿色余晖材料的化学通式为:Ca2‑x‑yMgSi2O7:xEu2+,yDy3+,其中x=0.005‑0.015,y=0.01‑0.08;制备方法为:根据余晖材料的化学通式中化学组成称取相应元素的氧化物或金属盐原料;将称量好的原料混合后球磨处理,干燥后获得前驱体;将前驱体在气氛环境下煅烧处理,再次球磨处理后即得余晖材料。本申请以稀土离子Eu2+和Dy3+作为发光中心,可以由日光激发,避免对人体造成损害,从而满足大规模的应用,黄绿色余晖材料发光稳定好且余晖发光时间长,可以应用于涂料或商品标记等方面。
中冶有色为您提供最新的广东有色金属材料制备及加工技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
