广东有色金属材料制备及加工技术理论与应用

二氧化锰‑阴离子粘土复合材料及其制备方法与应用 668

 0

本发明属于环境功能材料领域，公开了一种二氧化锰‑阴离子粘土复合材料及其制备方法与应用。所述方法为：(1)将阴离子粘土与高锰酸钾溶液搅拌均匀，超声处理，搅拌吸附，得到悬浮浆液；(2)在搅拌的条件下，向悬浮浆液中加入强碱，随后缓慢滴入二价锰离子溶液，滴加完后继续搅拌，于50～80℃晶化16～24h，得到晶化产物；(3)将晶化产物进行洗涤，干燥，得到MnO2‑阴离子粘土复合材料。所述复合材料具有较好的催化性能，催化时间短，催化效率高；用于环境激素双酚a的降解。

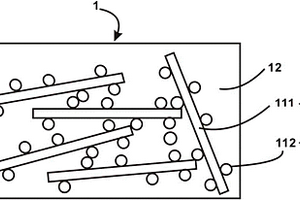

碳化硅线‑银杂化颗粒、其制备方法及作为填料在导热复合材料的用途 607

 0

本发明公开了一种碳化硅线‑银杂化颗粒、其制备方法及作为填料在导热复合材料的用途，本发明的碳化硅线‑银杂化颗粒由碳化硅线和银粒子构成，且银粒子在碳化硅线上均匀分布。本发明还提供了一种性能优异的包含碳化硅线‑银杂化颗粒作为填料的导热复合材料，其由碳化硅线‑银杂颗粒作为的填料及纤维素作为的基质构成，该导热复合材料不仅具有很高的导热系数、很高的体积电阻率，还具有非常优异的柔韧性，导热系数为15W/(m·K)～35W/(m·K)；体积电阻率为1.0×1013Ω·cm～1.0×1014Ω·cm，柔性检测结果显示，对折30次后仍可恢复原状，并且导热系数保持不变。

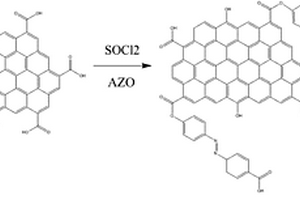

偶氮苯‑氧化石墨烯复合材料及其制备方法与应用 1003

 0

本发明属于新能源材料领域，尤其涉及一种偶氮苯‑氧化石墨烯复合材料及其制备方法与应用。本发明提供了一种偶氮苯‑氧化石墨烯复合材料，本发明还提供了一种上述偶氮苯—氧化石墨烯复合材料的制备方法，为：步骤一、预处理；步骤二、重氮偶合；步骤三、接枝。本发明还提供了一种上述偶氮苯‑氧化石墨烯复合材料或上述制备方法的产品在太阳光储能材料领域的应用。经实验测定可得，本发明提供的技术方案得到的偶氮苯—氧化石墨烯复合材料，具有溶解性好、热稳定性高以及储能高的优点，同时，制备方法简单、便捷，制备成本低，适合于大规模的推广与应用。解决了现有技术中，石墨烯‑偶氮苯复合材料溶解性能差、制备复杂以及热稳定性低的技术缺陷。

纳米二氧化硅-环氧树脂复合材料的镀金方法 768

 0

本发明提出了一种纳米二氧化硅-环氧树脂复合材料的镀金方法，包括以下步骤：1)将膨胀剂添加进碱性除油溶液中得到除油膨胀溶液，将纳米二氧化硅-环氧树脂复合材料的试片放入除油膨胀溶液中，在温度为70-80℃进行除油10-30min，然后取出水洗干净；2)将经过除油膨胀处理的试片放入碱性粗化溶液中，在温度55-75℃粗化处理5-15min，然后取出水洗干净，其中碱性粗化溶液由5-15g/L高锰酸钾，2-5g/L氢氧化钠和去离子水配制组成；3)中和；4)酸洗；5)活化；6)化学镀镍；7)电镀镍；8)电镀金。该方法获得的镀金纳米二氧化硅-环氧树脂复合材料其镀层稳定性好。

柔性复合材料的制备方法、包含该柔性复合材料的水系镍铁电池电极，以及电池 620

 0

本发明涉及一种柔性复合材料的制备方法、包含该柔性复合材料的水系镍铁电池电极，以及电池；其中，柔性复合材料的制备方法，包括以下步骤：步骤一，将乙酰丙酮铁和乙酰丙酮铟溶于有机溶剂；步骤二，将上述混合溶液滴加到滤纸上，并在60度烘箱干燥，除去有机溶剂；步骤三，将得到的材料在通有氩气(Ar)的管式炉中进行煅烧，得到柔性FeO_x/InO_x/CF的复合材料。步骤四，将得到的FeO_x/InO_x/CF材料在通有硫化氢(H₂S)气体的管式炉中进行煅烧，得到柔性FeS_x/InS_x/CF的复合材料。本发明的制备方法工艺简单，制备的材料绿色环保，并有效的抑制了电极的钝化以及析氢副反应，发挥出较高的质量比容量及库仑效率，能满足实际应用需求。

木塑复合材料和应用木塑复合材料的浴缸壁板 1016

 0

一种木塑复合材料和应用木塑复合材料的浴缸壁板，所述木塑复合材料按质量份数计，包括以下组分：聚乙烯30‑37份、木粉40‑43份、活性碳酸钙6‑10份、增塑剂0.5‑3份、抗氧化剂0.8‑3.6份、膨润土1‑3份、钙稳定剂1‑2.5份、发泡稳定剂硬脂酸锌0.4‑0.7份、聚酰胺0.05‑3份、六偏磷酸钠0.2‑0.4份、紫外线吸收剂0.1‑0.24份；本发明中木塑复合材料制备方法简单，来源广泛，成本低廉，环保性良好，应用木塑复合材料作为浴缸壁板，运输方便，能按需求组装，抗折强度高，耐温，长期使用不变形，具有木质材料的良好外观，应用于室外浴缸使用的浴缸壁板。

水泥复合材料及其制备方法与应用、一种混凝土复合材料及其制备方法 740

 0

本发明提供了一种水泥复合材料，属于混凝土技术领域。本发明提供的水泥复合材料，包括以下重量份数的组分：石英砂40～100份，磷酸铝0～20份，硫铝酸盐水泥40～100份，减水剂0.6～1.5份，纤维0.2～1份，水15～30份。本发明的纤维复合硫铝酸盐水泥可以化学吸附固化氯离子，另外纤维的掺入能够提高水泥复合材料的强度；本发明的水泥复合材料作为混凝土防护材料时，与混凝土界面有很好的相容性，且与混凝土的变形协调，保证了混凝土复合材料的力学性能及使用寿命。

用生物植纤维物与仿瓷回收制品制作新型复合材料的方法 724

 0

本发明公开了用生物植纤维物与仿瓷回收制品制作新型复合材料的方法，步骤如下：A.称取制做矿物质纤维合成环保树脂粉的原料。B.将仿瓷回收制品进行高温清洗、粉碎、研磨。C.反应。D.捏合。E.干燥。F.研磨。G.检测。H.称取制做竹纤维矿物质合成颗粒的原料。I.捏合。J.干燥。K.粉碎。L.称取占比为80%的矿物质纤维合成环保树脂粉和占比为20%的竹纤维矿物质合成颗粒，然后投入不锈钢搅拌机内搅拌均匀后包装完成。本制做方法相对较为简单合理，利用仿瓷回收制品、很好解决废品废料问题、降低企业生产成本，通过本方法制作出来的材料密度高、结构强。

1-3型压电陶瓷/单晶铁电复合材料制备治具及制备方法 884

 0

本发明涉及一种1-3型压电陶瓷/单晶铁电复合材料制备治具。包括夹具底座、引导柱及对齐引导板；所述夹具底座上开设有用于固定压电陶瓷/单晶铁电片的第一固定槽；所述引导柱垂直设置于所述夹具底座上；所述对齐引导板可拆卸地设置于所述引导柱上，且所述对齐引导板在所述引导柱上可滑动，所述对齐引导板下表面上开设有用于固定压电陶瓷/单晶铁电片的第二固定槽，所述第二固定槽与所述第一固定槽相对齐。同时还提供了使用上述治具的1-3型压电陶瓷/单晶铁电复合材料制备方法。上述1-3型压电陶瓷/单晶铁电复合材料制备方法可使最终产品阵元间的间距，即切口的宽度小于10微米，满足了制备高频阵列探头的需求。

MoTe₂/Mxene复合材料及其制备方法 952

 0

本发明公开了一种MoTe₂/MXene电极材料及其制备方法，包括以下步骤：(1)将MXene加入到分散剂中，搅拌3‑6小时，配制成浓度为10‑50mg/ml的分散液；(2)将钼源材料与碲源材料按照1：3～8的摩尔比加入上述分散液中，并搅拌8‑20小时，得到混悬液；(3)将步骤(2)所得混悬液加热至120‑200℃，保温12‑24h，冷却，离心，洗涤，干燥，得到MoTe₂/MXene复合材料。与单纯的MoTe₂材料相比，本发明将MoTe₂负载在MXene上，得到MoTe₂/MXene复合材料，所述复合材料利用MXene作为缓冲基底，抑制了循环过程中巨大的体积膨胀，表现出良好的循环稳定性以及优异的倍率性能，是一种理想的钾离子电池负极材料，对于钾离子电池的开发与应用具有重要价值。

可电镀的复合材料及其制备方法和电镀复合材料 996

 0

本发明公开了一种可电镀的复合材料，所述可电镀的复合材料包括下述重量组分：高分子材料41％～92％、碳酸钙8％～29％、抗氧剂0.1％～1％、玻璃纤维0～45％以及润滑剂0～1.5％，所述高分子材料包括结晶性高分子材料以及非结晶性高分子材料。本发明还公开一种电镀复合材料以及可电镀的复合材料的制备方法。本发明避免可电镀的复合材料在被制成电镀复合材料时对环境造成铬污染。

聚苯乙烯-马来酸酐/高岭土纳米复合材料及其制法 1024

 0

本发明涉及聚苯乙烯-马来酸酐/高岭土纳米复合材料及其制备方法。本该纳米复合材料是在聚苯乙烯-马来酸酐高聚物连续相中分散着纳米高岭土无机相,其中无机相的重量含量为高聚物重量的1-30%。其制备步骤包括:将100份的马来酸酐和1.0～30份的经过有机插层改性的高岭土分散于100～500份的溶剂中,其后加入到含有自由基引发剂的100～140份苯乙烯单体中,升高温度引发反应,在60～110℃反应2～4小时,然后倒入沉淀剂中沉淀,洗涤、干燥,得产品。该种复合材料比没有复合的高聚物具有更优异的耐高温性能,具有良好的应用前景。

具有异质界面耦合的双金属硫化物Ni₃S₂/FeS复合材料及其制备方法与应用 742

 0

本发明属于能源催化材料技术领域，公开了一种具有异质界面耦合的双金属硫化物Ni₃S₂/FeS复合材料，并应用于电催化析氢反应(HER)、析氧反应(OER)以及全水分解。本发明通过电沉积法制备含有Ni和Fe的双金属氢氧化物前驱体，通过原位的硫化处理，形成具有异质界面的双相Ni、Fe硫化物复合材料。其中，NiS和FeS相分别对OER和HER反应过程中的过渡态OH和H具有强的吸附作用，进而协同提升材料的OER和HER性能。本发明制备的材料原位生长在载体上，因此相比其它方法，具有更强的电催化活性和更好的稳定性。

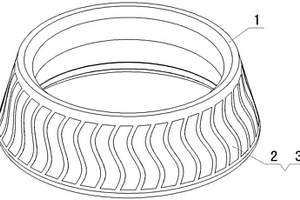

复合材料磨辊及其制造方法 1008

 0

一种复合材料磨辊及其制造方法，该磨辊包括金属辊体和若干波浪形复合体，其中各波浪形复合体等间距地内嵌在金属辊体的工作面上并与金属辊体结合为一体，且各波浪形复合体为波浪形陶瓷增强体或由波浪形陶瓷增强体与金属基体复合而成的波浪形结构体，波浪形陶瓷增强体由陶瓷颗粒固化而成。其制造方法是：先设计及制作出所需尺寸的波浪形复合体；然后铸造成型；最后经冷却及处理后得到复合材料磨辊。本发明由于采用了波浪形陶瓷增强体的设计，这种结构的特点是：易于在型腔中有序排布，更适合机械化操作；有效避免浇铸过程中陶瓷增强体个体发生移位、错位；防止工况使用过程中陶瓷增强体整条移位，特别是二次浇注的大型复合材料磨辊。

PVC涤纶纤维拉丝布复合材料的制备方法及复合材料 587

 0

本发明公开了一种PVC涤纶纤维拉丝布复合材料的制备方法及复合材料，涉及PVC涤纶纤维拉丝布复合材料领域。其中，本发明通过对刮刀与网纹涂布辊的辊面切线夹角、第一胶辊和第二胶辊的表面硬度和材质等方面进行改进；所述涂布头的刮刀与网纹涂布辊的辊面切线垂直；所述第一胶辊和第二胶辊的表面硬度均为65‑70HA，其表面材质均为硅胶；通过以上工艺的改进，显著降低了PVC涤纶纤维拉丝布复合材料的制备方法的综合损耗率。

超过磷酸铁锂理论容量的磷酸铁锂基复合材料、其制备方法及用途 906

 0

本发明公开了一种超过磷酸铁锂理论容量的磷酸铁锂基复合材料、其制备方法及用途。所述磷酸铁锂基复合材料包括内核以及包覆所述内核的复合包覆层，所述内核由无机碳基体及附着在所述无机碳基体上的磷酸铁锂构成，所述复合包覆层的组成包括一水七氧化三钒颗粒和无机碳。所述方法包括：1)制备由无机碳基体及附着在所述无机碳基体上的磷酸亚铁构成的复合前驱体；2)将复合前驱体与锂源和磷源混合，焙烧，得到内核；3)将内核、钒源、可溶性有机碳源、表面活性剂和溶剂混合得浆料，水热反应，得到磷酸铁锂基复合材料。本发明的磷酸铁锂基复合材料的振实密度高、扣电容量可达170mAh/g以上，且倍率性能良好。

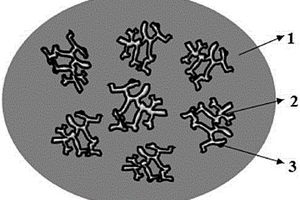

硅基复合材料、制备方法及包含该复合材料的锂离子电池 723

 0

本发明涉及一种硅基复合材料、其制备方法及包含该复合材料的锂离子电池。本发明的硅基复合材料包括碳基质，以及均匀分散在碳基质中的碳包覆枝状纳米硅；其中，碳包覆枝状纳米硅包括枝状纳米硅以及包覆在枝状纳米硅表面的包覆碳层。本发明所述方法包括：通过金属还原硅氧化物制备枝状纳米硅，然后通过均相包覆技术在硅表面原位包覆导电碳层，再通过融合技术将碳包覆枝状纳米硅分散于碳基质中。本发明所述方法工艺简单、加工性好，得到的硅基复合材料作为负极材料制成电池，具有高比容量，长循环寿命及高导电性的特点，首次可逆容量在1480mAh/g以上，首次库仑效率在87.1％以上，450次循环容量保持率在91.1％以上。

新型高性能TPU复合材料及其制备方法 976

 0

本发明涉及一种TPU复合材料及其制备方法，所述TPU复合材料的芯部为丝线或棉线，在所述芯部的外表面包裹一层TPU材料，其制备方法包括：首先采用挤出机挤出TPU材料，然后通过包覆技术，将TPU包覆在丝线或棉线上成为另一种线，从而得到本发明的TPU复合材料，该材料可缠绕成线卷或直接制成纺织品。本发明通过将丝线或棉线和TPU材料共同纺织，制得了一种透气性更好、机械强度更高的TPU复合材料，该复合材料还具有耐磨、阻燃、耐黄变、防霉抗菌等优点。

CdS/MoS_x复合材料及其一步电化学沉积制备方法和应用 700

 0

本发明涉及一种CdS/MoS_x复合材料及其一步电化学沉积制备方法和应用。该制备方法包括如下步骤：以自支撑材料为基底，利用含有镉源、钼源和硫源的电解液进行电化学沉积，即得所述CdS/MoS_x复合材料。本发明采用过渡金属硫化物MoS_x来取代贵金属作为助催化剂，解决了贵金属的稀缺和高成本的问题，通过电化学方法一步电沉积将CdS/MoS_x固定在基底上，可实现CdS/MoS_x的可控合成；制备得到的CdS/MoS_x复合材料可充分利用可见光，增加太阳能的转换利用率，对于可见光区域有很好的光响应，具有较佳的光催化活性；且易于回收，为CdS的光催化产氢技术提供了一种全新的途径。

硅藻土@NH₂-MIL-53(Al)纳米复合材料的制备方法及其应用 782

 0

本发明公开了一种硅藻土@NH₂‑MIL‑53(Al)纳米复合材料的制备方法及其应用，所述硅藻土@NH₂‑MIL‑53(Al)纳米复合材料是通过在硅藻土基体中负载具有纳米棒状结构的NH₂‑MIL‑53(Al)制备得到的。硅藻土的引入可明显提升NH₂‑MIL‑53(Al)吸附去除刚果红的性能，达到高效去除的目的。本发明制备得到的硅藻土@NH₂‑MIL‑53(Al)纳米复合材料3h即可达到吸附平衡，对300mg/L的刚果红溶液的最大吸附量可达363.39mg/g，去除率接近97％。

陶瓷-聚合物复合材料、制备方法及其用途 581

 0

本发明公开了一种陶瓷-聚合物复合材料，包括聚合物基体和微波介质陶瓷粉体填料，其中陶瓷粉体填料为(A0.5-2xBi0.5)BO4-x、(Bi1.5C0.5-y)Zn0.5Nb1.5O7-y、以TiO2包覆陶瓷表面形成的具有核壳结构的(A0.5-2xBi0.5)BO4-x@TiO2或(Bi1.5C0.5-y)Zn0.5Nb1.5O7-y@TiO2陶瓷粉体中的任意一种或者至少两种混合物。该复合材料体系在微波频段内具有较低的介电损耗(tanδ≤0.02)，并且其介电常数温度系数在±100ppm/℃范围内可调，是一类非常有价值的埋入式电容用复合材料。

双壳层结构复合材料、其制备方法及包含该复合材料的锂离子电池 998

 0

本发明公开了一种双壳层结构复合材料、其制备方法及包含该复合材料的锂离子电池。所述双壳层结构复合材料包括纳米硅内核，所述内核表面依次设有第一包覆层和第二包覆层，所述第一包覆层为镶嵌在所述内核表面的纳米金属颗粒，纳米金属颗粒之间存在孔隙；所述第二包覆层为复合材料最外侧的碳包覆层。本发明先在纳米硅颗粒表面原位包覆一层金属氢氧化物，再对其表面进行有机碳包覆，高温碳化包覆层有机碳的同时，第一包覆层的金属氢氧化物首先分解为金属氧化物，随后被第二包覆层的碳包覆层还原为纳米金属单质颗粒，留下大量的孔隙，得到双壳层结构复合材料。本发明工艺简单，该复合材料用于锂离子电池负极时，具有很高的比容量和优异的循环性能。

高密度聚丙烯(PP)复合材料 798

 0

本发明公开了一种高密度聚丙烯(PP)复合材料,该高密度聚丙烯(PP)复合材料专用于制造娱乐业使用的筹码,是由以下成分按重量比组成,均聚PP:8-40%,硫酸钡:40-80%,滑石粉:0-20%,碳酸钙:0-20%,PP-G-MAH:4-6%,POE-G-MAH:0-3%,分子量调节剂:0.5-2%,油酸酰胺:0.5-1.5%,芥酸酰胺:0.5-2%,PP蜡:0.5-2%,偶联剂:1-1.5%,颜料:0-5%。该高密度聚丙烯(PP)复合材料具有比重高、强度好,不易脆、耐磨性优良、手感好、表面光泽性高、无白斑,且颜色可根据需求进行调整的优点。

无机粒子/高分子复合材料及其所采用的填充母粒 1017

 0

本发明提供了一种由无机粒子和树脂制得的无机粒子/高分子复合材料,其特征在于,所述的复合材料中还含有对所述的无机粒子表面进行改性的稀土改性剂,以及增加稀土改性剂表面改性作用的协效剂。这种复合材料具有良好的力学性能、耐热性能和外观。

溶剂热一步合成磷酸铁锂-磷酸钒锂复合材料的方法 840

 0

本发明涉及一种溶剂热一步合成磷酸铁锂-磷酸钒锂复合材料的方法，包括将铁源化合物、钒源化合物、锂源化合物、磷源化合物和碳源同时加入到反应釜中，通过调控温度和反应时间，一步制备出磷酸铁锂-磷酸钒锂复合材料的前驱体，在经过低温热处理，制得磷酸铁锂-磷酸钒锂正极复合材料。本方法中原材料通过溶剂热法一步制备出磷酸铁锂-磷酸钒锂，是一种省略技术要素的发明，制备工艺简化，且热处理温度降低，使处理更加安全，且成本降低，制备出的磷酸铁锂-磷酸钒锂的的放电比容量在低温时有明显的提高。

锂硫电池用复合材料的制备方法及该复合材料的应用 1082

 0

本发明属于锂硫电池的技术领域，涉及由活性材料制备功能性夹层的方法，具体地说是一种锂硫电池用复合材料的制备方法及该复合材料作为锂硫电池功能性夹层的应用。是一种利用管式炉加热的工艺来制备磷化铁/碳布复合材料（FeP/CC复合材料）。制备出的FeP/CC复合材料作为锂硫电池用功能性夹层不仅加快了电子和离子的传输速率，促进了锂硫电池在充放电过程中的氧化还原反应，同时很好的吸附了多硫化物，抑制了多硫化物的穿梭效应。

Ti3C2Tx/SBA‑15型分级硫碳复合材料 667

 0

本发明提供一种Ti3C2Tx/ SBA‑15型分级硫碳复合材料，该复合材料由球形分级结构的碳材料、分散在分级结构碳材料中的Ti3C2Tx和单质硫组成，分级碳材料在外层对单质硫和Ti3C2Tx进行包覆，其中Ti3C2Tx：碳：硫的质量比为0.1‑0.3：0.1‑0.3 : 1，分级碳材料由介孔碳材料和外层包覆的有机物碳化而成的微孔碳材料组成。该复合材料中Ti3C2Tx上的T为‑F基团或 ‑OH基团，与氧化石墨烯表面的氧均为强极性基团，能对充放电过程中形成的多硫化物形成强烈的化学吸附，同时多孔碳材料的微孔也能对多硫化物进行物理吸附，这种同时具有物理和化学吸附的能力能有效的阻止多硫化物运动，减少飞梭效应的发生，提高锂硫电池的寿命。

单晶蓝宝石纤维在氧化锆陶瓷复合材料中的分散方法及一种复合材料 640

 0

本发明提供一种单晶蓝宝石纤维在氧化锆陶瓷复合材料中的分散方法，包括：a、将单晶蓝宝石纤维加入分散剂中，煮沸15-20分钟或超声波使其在分散剂中分布均匀；b、将氧化锆陶瓷粉加入含有单晶蓝宝石纤维的分散剂中，搅拌均匀，抽真空干燥c、制模成型，烧结为陶瓷复合材料。本发明将单晶蓝宝石纤维加入氧化锆陶瓷粉末中制备复合陶瓷材料，极大地增加了复合材料在极端环境下的耐受程度。具有极大的实用价值和社会意义。

硅碳石墨烯复合材料及其制备方法 1031

 0

本发明公开了一种硅碳石墨烯复合材料及其制备方法，其复合材料内核为石墨烯与硅氧化合物形成的复合体，外壳无定形碳氮层。其制备过程为：将氧化石墨烯溶液与碱性硅烷化合物在混合均匀后进行水热反应，得到水凝胶，之后浸泡于氯化镍溶液中，过滤、干燥、碳化，之后通过CVD法在其表面沉积碳氮层最后得到硅碳石墨烯复合材料。该负极材料，利用氧化硅与石墨烯之间的化学键降低其阻抗并提高其锂离子的传输通道，同时外层的碳氮层提高其材料的电子传输速率，提高其倍率性能。

芳纶-橡胶复合材料的制备方法 703

 0

本发明提供一种芳纶-橡胶复合材料的制备方法,包括下述步骤:(1)将芳纶纤维置于介质中,采用超声波通过介质对芳纶纤维进行表面改性;(2)将改性后的芳纶纤维干燥;(3)将芳纶纤维与橡胶硫化粘合,制成芳纶-橡胶复合材料。本发明采用超声波对芳纶纤维表面进行改性处理,操作方便、经济、安全,可一步完成,处理时间短,效果好,对环境无污染;同时对芳纶纤维本体的损害较小,改性效果显著,可控性好,经超声波表面处理后的芳纶纤维表面活性大,与橡胶基体的粘合力强,所制备的芳纶-橡胶复合材料具有良好的耐疲劳特性、耐热空气老化和湿热老化等优点。
