吉林长春有色金属加工技术理论与应用

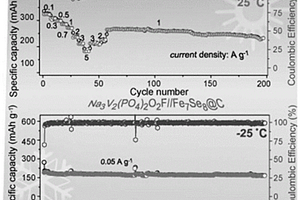

锂/钠离子低温半/全电池Fe₇Se₈@C负极材料的制备方法 738

 0

本发明属于新能源材料技术领域，涉及一种锂/钠离子低温半/全电池Fe₇Se₈@C负极材料的制备方法，结合简单的油浴反应和后续的退火处理，制备的电极材料具有独特的珊瑚球构型。这种独特的结构设计能同时提高电极导电性和有效缓解其体积膨胀。在室温(25℃)和低温条件下(‑25℃)，组装的半/全电池均表现出优异的电化学性能。尤其是Na₃V₂(PO₄)₂O₂F//Fe₇Se₈@C全电池在‑25℃下，0.05A g^‑1电流密度循环440圈，容量仍有165.6mAh g^‑1。本发明合成原料廉价易得，制备方法简单温和，反应产率高，有望实现其商业应用。

富锂正极材料的溶液式熔盐制备方法 1043

 0

本发明涉及一种富锂正极材料的溶液式熔盐制备方法，其特征在于其制备方法，具体步骤如下：将Ni盐或Co盐与Mn盐按照化学计量比溶于去离子水中，进行搅拌，直至水分全部蒸发；将上述所得粉末与适量的Li盐和熔盐通过有机溶剂进行分散，然后进行球磨混合，熔盐与Ni盐、Co盐、Mn盐三种盐的摩尔比为n(熔盐)：n（Ni盐+Co盐+Mn盐）=（6-15）：1；球磨后溶液进行烘干，再置于马福炉中进行两步烧结，控制降温方式，降温后得烧结后粉末；对烧结后粉末进行洗涤、干燥，洗涤后烘干，即可得xLi2MnO3？(1-x)LiMO2(M=Co、Ni1/2Mn1/2、Ni1/3Co1/3Mn1/3)材料；其是一种正极材料xLi2MnO3？(1-x)LiMO2(M=Co、Ni1/2Mn1/2、Ni1/3Co1/3Mn1/3)的制备方法，该制备方法所合成材料尺寸均一、无团聚、且分布均匀；其具有充放电容量高和循环性能好等优点。

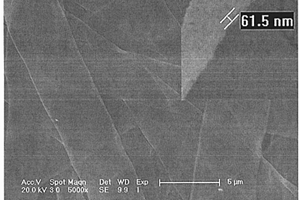

制备掺铽四氟钇锂纳米带的方法 607

 0

本发明涉及一种制备掺铽四氟钇锂纳米带的方法，属于纳米材料制备技术领域。本发明包括四个步骤：(1)配制纺丝液；(2)采用静电纺丝技术制备PVP/金属硝酸盐复合纳米带；(3)制备混合氧化物纳米带；(4)制备LiYF4:5％Tb3+纳米带。采用双坩埚法，用氟化氢铵将混合氧化物纳米带进行氟化处理，得到LiYF4:5％Tb3+绿色发光纳米带，具有良好的结晶性，宽度为5.70±1.04μm，厚度为61.5nm，长度大于50μm。LiYF4:5％Tb3+纳米带是一种有重要应用价值的新型绿色纳米发光材料。本发明的制备方法简单易行，可以批量生产，具有广阔的应用前景。

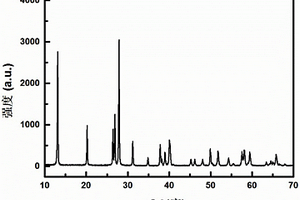

钼钒氧化物作为锂电池负极材料的应用 1054

 0

本发明提供钼钒氧化物作为锂电池负极材料的应用，该钼钒氧化物的分子式为NaVMoO6，空间群C2/m，属于单斜晶系，钒原子与氧原子呈镜面对称，并且占据相同的位置，与周围的氧原子形成(V, Mo)O6八面体，八面体间通过共边构成(VMoO6)∞层，形成二维框架结构，钠离子位于(V, Mo)O6夹层间，该结构晶胞参数为：α＝90.0000°、β＝111.0400°、γ＝90.0000°。由于NaVMoO6具有单相及结晶性好、结构稳定、循环性能好的特点，因此将它作为负极材料，具有极好的循环稳定性和容量保持率。

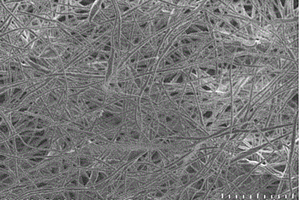

制备掺铽四氟钇锂纳米纤维的方法 613

 0

本发明涉及一种制备掺铽四氟钇锂纳米纤维的方法，属于纳米材料制备技术领域。本发明包括四个步骤：(1)配制纺丝液；(2)采用静电纺丝技术制备PVP/金属硝酸盐复合纤维；(3)制备混合氧化物纳米纤维；(4)制备LiYF4:5％Tb3+纳米纤维。采用双坩埚法，用氟化氢铵将混合氧化物纳米纤维进行氟化处理，得到LiYF4:5％Tb3+绿色发光纳米纤维，具有良好的结晶性，纤维直径为161.4±17.9nm，长度大于50μm。LiYF4:5％Tb3+纳米纤维是一种有重要应用价值的新型绿色纳米发光材料。本发明的制备方法简单易行，可以批量生产，具有广阔的应用前景。

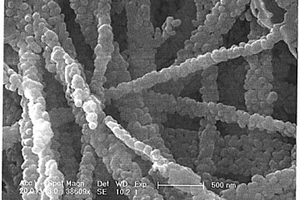

高容量锂电池负极材料及其制备方法 1023

 0

本发明涉及一种高容量锂电池负极材料，其特征在于：包含Si、CNT和无形碳；其中Si含量为15~35%，CNT含量为2~6%，C含量为59~80%。制备步骤如下：将59~80%的有机高分子、2~6%的CNT和15~35%直径为30~200nm的Si粉配置成质量分数为15~40%的前驱体溶液；将前驱体溶液静电纺丝装置的针头注射器中进行静电纺丝，所得纺丝前驱体置于马弗炉中，加热并随炉冷却后得预氧化前驱体；将预氧化前驱体置于具有惰性气体保护的管式炉中，烧结3~7小时后随炉冷却，即可得Si/CNT/C复合材料。其制备出的Si/CNT/C复合材料具有纤维状结构，Si颗粒均匀地分布在C纤维上，CNT沿轴向将C纤维与Si粒子有效地连接，提高了材料的电子导电率和电化学性能。

大洋粘土镁热还原制备多孔硅作为锂离子电池负极材料 1046

 0

本发明涉及大洋粘土镁热还原制备多孔硅作为锂离子电池负极材料。将海洋中广泛存在的大洋粘土作为资源利用，以一种简单的方法即可获得可应用于LIB负极的多孔碳硅复合材料。经测试，多孔硅材料的比表面积可以达到80m2·g‑1左右。将多孔硅碳化，制得了应用于LIB负极的高电化学性能的多孔碳硅复合材料，该材料的初始比容量能达到1500mAh·g‑1‑2300mAh·g‑1，初始库伦效率为78％左右。在0.5A·g‑1的电流密度下经过120次的循环仍能提供190mAh·g‑1‑550mAh·g‑1的可逆比容量。

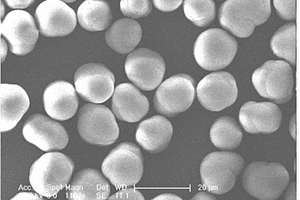

镍钴锰三元材料的制备方法和锂离子电池正极材料 915

 0

本发明提供了一种镍钴锰三元材料的制备方法，在搅拌作用下，将镍的可溶性盐、钴的可溶性盐、锰的可溶性盐和沉淀剂在pH值为7.5～8.5的条件下进行共沉淀反应，得到镍钴锰三元材料前驱体，所述搅拌的速度为600转/分～1000转/分；所述共沉淀反应的反应温度为40℃～60℃；将所述镍钴锰三元材料前驱体进行锂化，得到镍钴锰三元材料。本发明通过综合控制制备镍钴锰三元材料前驱体过程中共沉淀反应的搅拌速度、反应温度和反应过程中反应体系的pH值工艺参数，制备得到球形形貌的镍钴锰三元材料前驱体。本发明无需使用络合剂或表面活性剂制备球形形貌的镍钴锰三元材料，本发明提供的制备镍钴锰三元材料的方法绿色环保、成本较低。

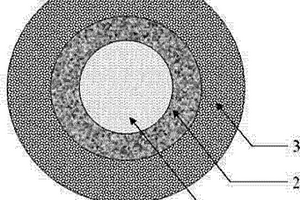

双壳层结构的锂离子电池负极材料及其制备方法 924

 0

本发明涉及一种双壳层结构的锂离子电池负极材料，其特征在于：由两个壳层组成，第一壳层为金属氧化物壳层，第二壳层为无形型碳壳层材料，第一壳层包裹在硅颗粒表面，而第二壳层则包裹在第一壳层表面；其中金属氧化物壳层为氧化铝、氧化锆、氧化锌中的一种；无形型碳壳层为蔗糖、葡萄糖、聚乙烯碳化而得。其利用氧化物来降低电解液与硅粉本身的反应界面，减少副反应，利用碳材料的柔性和可伸缩性，降低硅体积膨胀引起的粉化问题。另外，本发明还提供了该负极材料的制备方法，该方法制备简单，具有批量化生产的可能性。

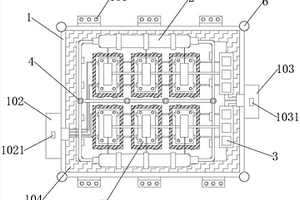

新型纯电动汽车动力锂电池箱体 641

 0

本发明属于电动汽车新型电池箱体技术领域，涉及一种新型纯电动汽车动力锂电池箱体，包括电池箱外壳体、灭火剂存储钢瓶、空气电闸、雾化器、电池和压力感应器。当汽车在行驶时发生电池过度放电或碰撞后温度超高有起火的危险或已经起火时，电池上端的温度传感器发出高温危险信号给灭火剂存储钢瓶，同时放出储存在灭火剂存储钢瓶内部的七氟丙烷并通过雾化器和横向喷头快速喷出；当在汽车发生碰撞时，压力感应器会进行压力检测，将压力信号发送至温度传感器，若出现温度升高且超过正常温度，立即启动灭火剂存储钢瓶并释放出七氟丙烷。本发明达到快速降低电池高温或起火阻燃的效果，解决了以往动力电池遇火险无法降温及阻燃的问题。

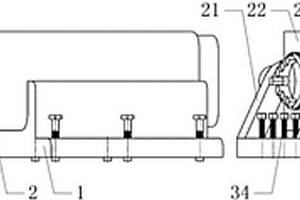

车用锂离子电池高速水平冲击实验装置 884

 0

本发明属于电池碰撞安全测试技术领域，具体的说是一种车用锂离子电池高速水平冲击实验装置。该装置包括电磁轨道炮发射装置和悬挂式水平冲击台；电磁轨道炮发射装置、悬挂式水平冲击台固定在地面上；弹丸的发射中心与三爪卡盘的中心重合；电磁轨道炮发射装置利用电磁能转化为机械能驱动弹丸加速，弹丸尺寸和形状可调，速度和动能精确可控。悬挂式水平冲击台上安装有三爪卡盘用于电池的固定，冲击台可以任意旋转，实现多角度冲击工况。该装置操作方便、安全，冲击能量和速度精确可控，实验重复性好，测试结果精确可靠，能够量化研究电池遭受高速冲击时机械、电和热性能的一系列变化，得出电池遭受高速冲击后发生热失控的机理。

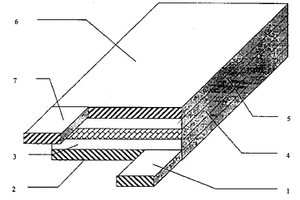

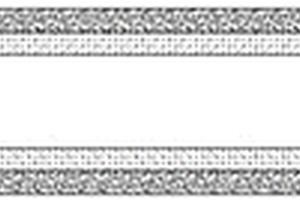

具有散热功能的锂离子电池极片涂层 890

 0

本发明涉及一种具有散热功能的锂离子电池极片涂层，其特征在于涂层1的具体实施步骤如下：1）将多巴胺单体溶于一定的溶剂中，配制成多巴胺浓度为50~100mmol•••L‑1的碱性溶液；2）将石墨烯均匀分散在溶剂中3）将步骤（1）和步骤（2）制备的溶液混合，将电池集流体或者极片置于混合溶液中，静止放置48h~72h。清洗后，80℃~120℃温度条件下烘干，所得聚多巴胺和石墨烯的复合涂层；其针对在大电流充放电条件下，电池内部产生的大量热不能很快散失的问题，利用聚多巴胺和石墨烯良好的导热特性，在集流体表面涂覆石墨烯与聚多巴胺的复合涂层，进一步提高集流体与活性物质的结合强度，同时，达到降低电池内部温度的作用。

SiO2@C核壳复合物锂离子电池负极材料的制备方法 944

 0

本发明属于电池负极材料制备技术领域，公开了一种SiO2@C核壳复合物锂离子电池负极材料及其制备方法，以稻壳为原料，利用稻壳的有机质炭和SiO2本身的特性，以及之间天然形成的互为模板的结构，采用高能球磨的方法将稻壳炭化后的炭块破碎，以及团聚的SiO2纳米粒子分散；破碎后的碳粉均匀的包裹在分散后的SiO2纳米粒子表面，最终形成具有相互连接网络结构的SiO2@C核壳复合物。本发明的复合物中SiO2均匀的被C包覆,且两者之间相互渗透，形成相互连接的网络结构，此种结构的整体性有利于电荷扩散和离子的快速运输；本发明成本低、电化学性能优秀，有望应用于规模化的工业生产中。

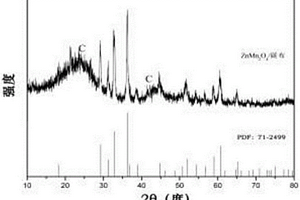

锰酸锌纳米粒子碳布复合材料及其制备方法和锂离子电池 1054

 0

本发明涉及电池材料技术领域，具体涉及锰酸锌纳米粒子碳布复合材料及其制备方法和锂离子电池。锰酸锌纳米粒子碳布复合材料的制备方法，具体包括：将碳布用浓硝酸浸泡后加热反应获得预处理碳布，并采用有机溶剂和水进行超声处理后干燥获得活化碳布；将锌盐、锰盐、柠檬酸和十六烷基三甲基溴化铵溶于无水乙醇中，搅拌反应获得混合溶液；将活化碳布加入至混合溶液中，静置并在加热反应获得锰酸锌纳米粒子碳布复合材料粗品，进行清洗处理并干燥获得锰酸锌纳米粒子碳布复合材料。该制备方法成本低、重复性好，工艺简单，且获得复合材料具有良好的附着力和电子导电性，同时能够有效的避免纳米粒子的团聚，增加循环稳定。

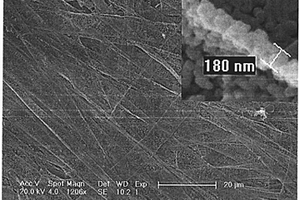

制备掺铕四氟钇锂纳米带的方法 956

 0

本发明涉及一种制备掺铕四氟钇锂纳米带的方法，属于纳米材料制备技术领域。本发明包括四个步骤：(1)配制纺丝液；(2)采用静电纺丝技术制备PVP/金属硝酸盐复合纳米带；(3)制备混合氧化物纳米带；(4)制备LiYF4:5％Eu3+纳米带。采用双坩埚法，用氟化氢铵将混合氧化物纳米带进行氟化处理，得到LiYF4:5％Eu3+红色发光纳米带，具有良好的结晶性，宽度为7.44±1.27μm，厚度为180nm，长度大于100μm。LiYF4:5％Eu3+纳米带是一种有重要应用价值的新型红色纳米发光材料。本发明的制备方法简单易行，可以批量生产，具有广阔的应用前景。

长方形锂离子电池塑料盒变形的修正方法 773

 0

本发明涉及一种长方形锂离子电池塑料盒变形的处理方法。针对塑料电池盒由于其自身的一些特性而易变形的缺陷,用木头架支撑已变形的塑料电池盒的两侧,以便保持电池盒的两侧平行,把电池盒放在烘电芯的支架上,将其放入真空干燥箱中,抽真空,对电池盒进行加热3-5小时,温度控制在80-100℃室温下冷却,电池盒恢复原形。本发明充分利用生产现场的条件,修正不合格的电池盒,操作简单,对提高电池的质量和改善电池的外观具有重要的意义。同时,变废为宝,减少原材料的浪费,节约成本,大大减少了因大量塑料无法处理而造成的环境污染。

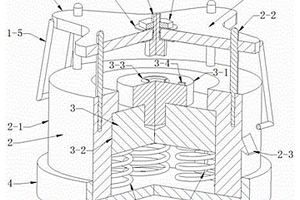

锂电池极片电阻测试夹具 689

 0

本实用新型涉及一种锂电池极片电阻测试夹具，由压头单元、底座固定单元、底座单元和底盖组成，其特征在于：压头单元由压头、绝缘垫、压头极固定螺母、压头固定板、压头单元固定圈组成，底座固定单元由固定座、导向柱、固定卡口、绝缘座导轨组成，底座单元由铜质底座、四氟绝缘座、极片限位圈、底座极固定螺栓和压力弹簧组成，底座固定单元上方的导向柱穿过压头单元四个圆角开有导孔，压头单元外沿的压头单元固定圈与底座固定单元外壁上的固定卡口配合限位，底座单元位于底座固定单元内部，固定座内壁上偏下方的位置有一圈凸起对底座单元限位，绝缘座导轨与底座单元配合对底座单元导向。其可以方便的做电池极片电阻的测试。

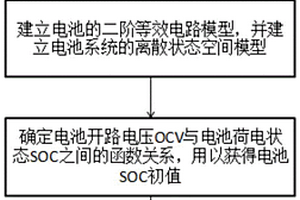

锂电池的SOC在线估测方法 675

 0

本发明提供了一种锂电池的SOC在线估测方法，包括以下步骤：(1)利用改进的安时积分法建立电池SOC模型；(2)建立电池的二阶RC等效电路模型，以及建立电池系统的等效离散状态空间模型；(3)通过实验获得电池的开路电压与电池荷电状态之间的函数关系用以获取荷电状态初值；(4)最后用扩展卡尔曼滤波算法进行电池的SOC估测。本发明在生成SOC方程的过程中，分别通过考虑温度、放电电流以及循环次数的影响来对电池进行容量补偿，选用的二阶RC等效电路模型具有较高精度且工程上较易实现，并对初值进行定期校准，降低误差，在提升扩展卡尔曼滤波算法收敛速度的同时，使估测值的精度更高。

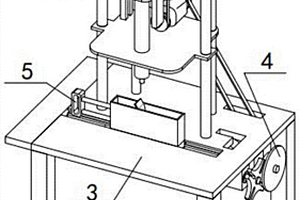

锂电池快速加工装置 943

 0

本发明涉及一种加工装置，更具体的说是一种锂电池快速加工装置，包括机架、点焊机构、基座和步进机构，电池移动时，焊枪向上运动，电池移动停止运动后，焊枪向下移动进行一次点焊，这个过程的循环保证了电焊作业的速度，调节块可以朝着第一丝杠的轴向方向上运动，进而调整了焊枪上下运动的幅度，可以根据不同电池的高度或者安装设计存在误差调整焊枪向下运动的幅度，保证了焊接的精度，使用方便操作简单。

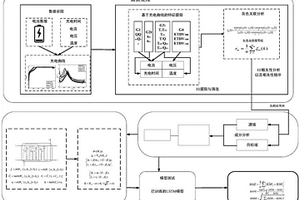

锂离子电池健康状态估计方法 746

 0

本发明提供一种锂离子电池健康状态预测方法，具首先提取电池充电过程与电池老化相关的健康因子；在采用灰色关联分析法对提取的健康因子与电池容量之间的相关性进行分析，将相关性等级高的健康因子划分源域数据集和目标域数据集；再采用迁移学习方法将不同数据集的数据转换到相同的特征空间，在最大均值差异的基础上采用迁移成分分析对特征进行迁移和降维，实现在知识迁移的同时尽可能地减小计算负担，解决对于不同数据集需要对机器学习模型进行重新训练或重新建模的问题，提高了计算效率；最后采用长短时记忆神经网络进行电池SOH估计，预测精度高，提高估计准确性。

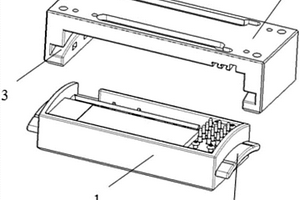

锂电池安装结构 678

 0

本实用新型公开了一种锂电池安装结构，包括电池盒、电池安装槽，电池盒端部设有圆弧旋转凸起，电池安装槽内侧设有与圆弧旋转凸起形状相匹配的圆弧旋转槽，实现电池盒与电池安装槽的转动连接，在圆弧旋转槽内设置弹簧球头柱塞，在圆弧旋转凸起上设有与弹簧球头柱塞配合的定位凹槽，当电池盒与电池安装槽之间滑动到装配位置时，弹簧球头柱塞卡入圆弧旋转凸起的定位凹槽内进行定位。本实用新型使用旋转的方式将无人机电池盒固定于电池安装槽，同时使用弹簧球头柱塞对电池盒进行固定，结构简洁，重量轻，可靠性高，成本低，不耗费电量，不会对无人机形成电磁干扰，可以实现无人机电池盒的快速固定，便于电池的更换。

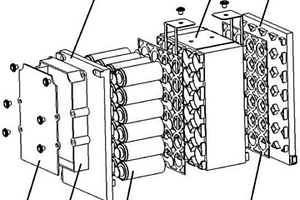

锂离子动力电池液体冷却结构 822

 0

本实用新型涉及到一种锂离子动力电池液体冷却结构，该结构包括主体框架、入水端盖、出水端盖、垫片、电池单体、监测装置、汇流板、汇流片以及螺栓等组成部分，所述入水端盖和出水端盖通过过盈配合与主体框架连接在一起，形成24个圆柱形空腔和35个冷却液流动通道；所述垫片布置在端盖和主体框架之间；所述电池单体安装在圆柱形空腔之内，通过汇流片实现并联，再通过汇流板引出正负极；所述监测装置包括监测装置主体和监测装置端盖两部分，安装在入水端盖上，通过紧固螺栓固定，本实用新型结构新颖、制造维修方便，冷却效果明显，可以将电池的工作温度控制在合理的温度范围之内，避免热失控等安全隐患的发生。

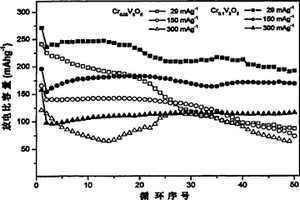

高能量密度锂离子二次电池正极材料及其制备方法 592

 0

本发明涉及锂离子二次电池正极材料及其草酸盐制备方法。该材料分子式为 CrxV2O5，0＜x≤0.1。制备方法是以摩尔比Cr∶V＝x∶2的五氧化二钒V2O、硝 酸铬Cr(NO3)3·9H2O为原料，加水和草酸C2H2O4·2H2O搅拌形成凝胶；烘干磨 粉；在300～400℃下烧结，保温5～10小时。该制备方法简单易行，工艺要求低， 易于工业批量生产。合成的正极材料具有单相、结构稳定、能量密度高、电化学 容量大、循环性能好等特点，尤其在高电流密度下的电化学性能更为优良。

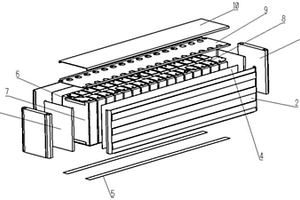

动力锂电池模组 711

 0

本实用新型一种动力锂电池模组。包括动力电池模组端板、动力电池模板加热组件、绝缘隔板、动力电池电芯、动力电池模组母排、母排绝缘板和电池模组保护盖；两侧动力电池模组端板和两侧动力电池模板加热组件焊接成矩形空腔；矩形空腔的上端设置有电池模组保护盖；整体动力电池电芯组与矩形空腔之间设置有绝缘隔板；整体动力电池电芯组的侧面与矩形空腔固定；动力电池模组加热组件的底部与矩形腔体的底部固定；动力电池模组母排将所有动力电池电芯进行连接；母排绝缘板置于动力电池模组母排与动力电池电芯之间。PTC加热板既作为加热组件，又作为电池模组侧板，规避干烧问题，提高安全性，降低电池模组Z向占用空间，有利于电池包内部布置设计。

动力锂电池系统 759

 0

本发明是一种动力锂电池系统。包括箱体和设置在箱体内的动力电池模组、加热组件PTC、动力电池模组支架总成、高压铜排、自动灭火装置；箱体包括动力电池下箱体、动力电池上箱体、吊环和动力电池高压总控箱；动力电池模组支架总成固定在动力电池下箱体内；动力电池上箱体通过第一螺栓固定在动力电池下箱体上；动力电池高压总控箱通过第二螺栓固定在动力电池上箱体上；吊环穿过动力电池上箱体固定在动力电池模组支架总成上；动力电池模组和自动灭火装置均固定在动力电池模组支架总成上；高压铜排与动力电池模组的电极连接；加热组件PTC固定在动力电池模组两边侧壁上。本发明能提高整车空间利用率，提升电池包电量，增加整车续驶里程。

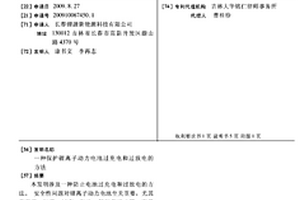

保护锂离子动力电池过充电和过放电的方法 1038

 0

本发明涉及一种防止电池过充电和过放电的方法。安全性问题对锂离子动力电池至关重要,尤其在高温、短路、过充、振动、挤压和撞击等,容易出现冒烟、着火甚至爆炸等情况。本发明在电解液中加入一种还原电位比正极低的保护物种4-吡啶醛N-氧化物(S),保护物种的加入量相对于溶液的质量比为0.5～1%,在电解液中形成氧化还原对,在正常充电时,该氧化还原对不参加反应,当充电电压超过电池的正常充电终止电压时,添加剂开始在负极上还原,还原产物扩散到正极被氧化,氧化产物再扩散到负极被还原,整个过程循环进行,直到电池的过充电结束。通过添加剂实现电池过充的内部保护,提高了电池的安全性,对简化电池制造工艺、降低生产成本有重要意义。

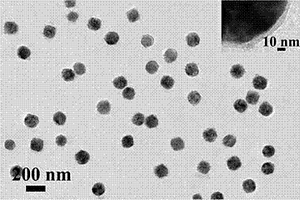

单分散核壳结构Fe3O4@C纳米复合锂电池负极材料的制备方法 1054

 0

本发明属于纳米材料技术领域，具体涉及一种单分散核壳结构Fe3O4@C纳米复合锂电池负极材料的制备方法，首先，利用高温水解法，以无水FeCl3为原料合成尺寸均匀、分散性好的Fe2O3纳米粒子。随后，在异丙醇-水体混合体系中，对Fe2O3纳米粒子进行PAA包覆，再在氩气保护下煅烧，既可得到单分散核壳结构Fe3O4@C纳米复合材料。本发明制备的Fe3O4@C纳米复合材料，由于采用特有的PAA包覆方法，所得产品分散性好，碳层包覆均匀，且结构稳定，有利于获得更高的容量，更好循环稳定性以及更长的使用寿命。

锂电池材料体系 985

 0

本发明涉及一种锂电池材料体系，其特征在于：正极材料为具有高容量的锂镍钴氧化物LiNixCoyNzO2，（0.5≤x≤0.8，0.2≤y+z≤0.5，N=Mn或Al）；负极材料为人造石墨和硬碳中的一种，负极材料放电比容量不低于335mAh/g；隔膜材料为Al2O3或SiO2陶瓷改性的聚烯烃隔膜，厚度小于30微米；电解液是最低使用温度不高于‑25摄氏度的LiPF6有机溶液；集流体包括正极集流体和负极集流体，正极集流体为具有石墨烯涂层的铝箔，其具有稳定电化学性能的负极材料，具有高安全性的隔膜，具有出色性质的低温电解液以及具有高导电率的集流体；通过五种电池材料的组合，发挥各材料特性，解决传统电池材料体系性能不佳问题。

铌酸锂铁电材料的高压原位铁电性测量方法 1031

 0

本发明的一种铌酸锂铁电材料的高压原位铁电性测量方法，属于高压下铁电材料测量的技术领域。该测量方法是基于金刚石对顶砧设计的，包括制备铌酸锂陶瓷粉末、组装金刚石对顶砧装置、电极的制作等步骤。本发明弥补了铁电材料在高压研究方面没有实验支持的空白，首次测量了铁电材料的铁电性在高压下发生的变化，方法简单方便、实验耗时少，可以有效测得铁电材料在高压下的电滞回线、剩余极化强度和储能效率等铁电特性。

锂离子电池用二氧化硅基复合负极材料及其制备方法 1039

 0

本发明提供一种锂离子电池用二氧化硅基复合负极材料及其制备方法，属于锂离子电池负极材料领域。解决了现有的二氧化硅负极材料所存在的导电性差、体积膨胀大和二氧化硅向硅转化困难而引起的低首次库伦效率和低容量输出等问题。本发明采用简单的机械球磨法将二氧化硅、过渡金属单质粉末和碳材料进行高速长时间机械混合形成复合材料。本发明所制备的SiO₂/Fe/C复合材料与金属Li搭配所制备的半电池具有高初始库伦效率、高放电容量、良好循环稳定性和倍率性能，且与商业化NCM622三元正极材料匹配的全电池也具有良好的电化学性能。
